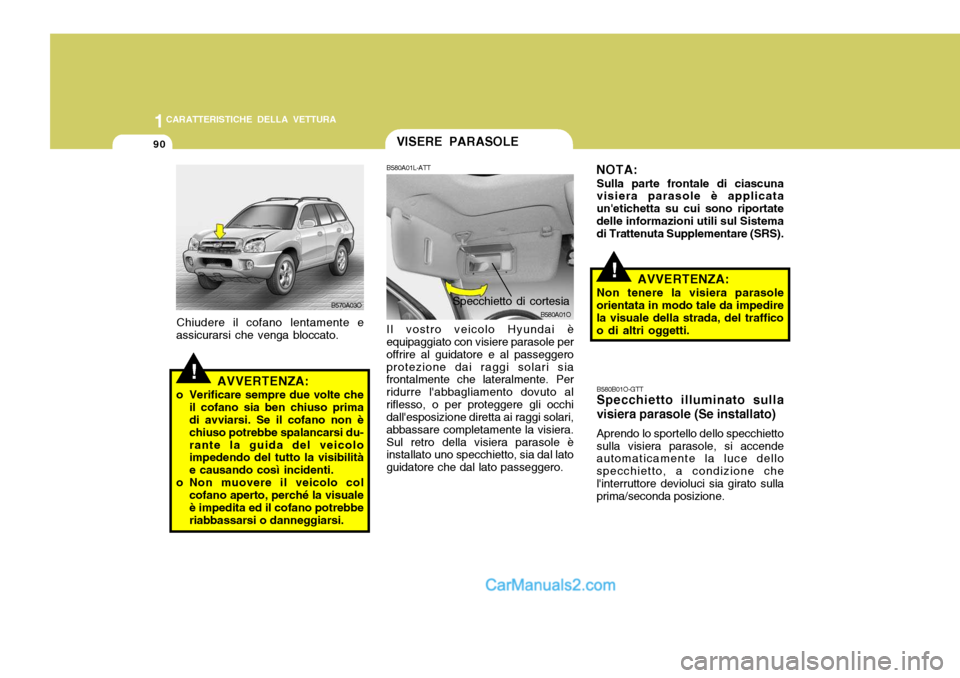

1CARATTERISTICHE DELLA VETTURA
90
!AVVERTENZA:
Non tenere la visiera parasole
orientata in modo tale da impedire la visuale della strada, del traffico o di altri oggetti. B580B01O-GTT Specchietto illuminato sulla visiera parasole (Se installato) Aprendo lo sportello dello specchietto sulla visiera parasole, si accende automaticamente la luce dello specchietto, a condizione chel'interruttore devioluci sia girato sulla prima/seconda posizione.
NOTA:
Sulla parte frontale di ciascunavisiera parasole è applicata un'etichetta su cui sono riportatedelle informazioni utili sul Sistema di Trattenuta Supplementare (SRS).
VISERE PARASOLE
AVVERTENZA:
o Verificare sempre due volte che il cofano sia ben chiuso prima di avviarsi. Se il cofano non è chiuso potrebbe spalancarsi du-rante la guida del veicolo impedendo del tutto la visibilità e causando così incidenti.
o Non muovere il veicolo col
cofano aperto, perché la visualeè impedita ed il cofano potrebbe riabbassarsi o danneggiarsi. B580A01L-ATT Il vostro veicolo Hyundai è
equipaggiato con visiere parasole per offrire al guidatore e al passeggeroprotezione dai raggi solari sia frontalmente che lateralmente. Per ridurre l'abbagliamento dovuto alriflesso, o per proteggere gli occhi dall'esposizione diretta ai raggi solari, abbassare completamente la visiera.Sul retro della visiera parasole è installato uno specchietto, sia dal lato guidatore che dal lato passeggero. Specchietto di cortesia
B580A01O!
Chiudere il cofano lentamente e
assicurarsi che venga bloccato.
B570A03O

1
CARATTERISTICHE DELLA VETTURA
91
YB830A1-AT
HSM2049
E'situato nel centrol del sedile
posteriore. BRACCIOCOYB860A1-AT (Se installato) Aprendo la portiera anteriore, si acende
la luce rossa di segnalazione visibile dagli altri veicoli in transito. B620A01OYB420A1-AT Per azionare l'avvisatore acustico, premere al centro del volante.
B610A01O
LUCE DI SEGNALAZIONE PORTIERA APERTA
AVVISATORE ACUSTICO

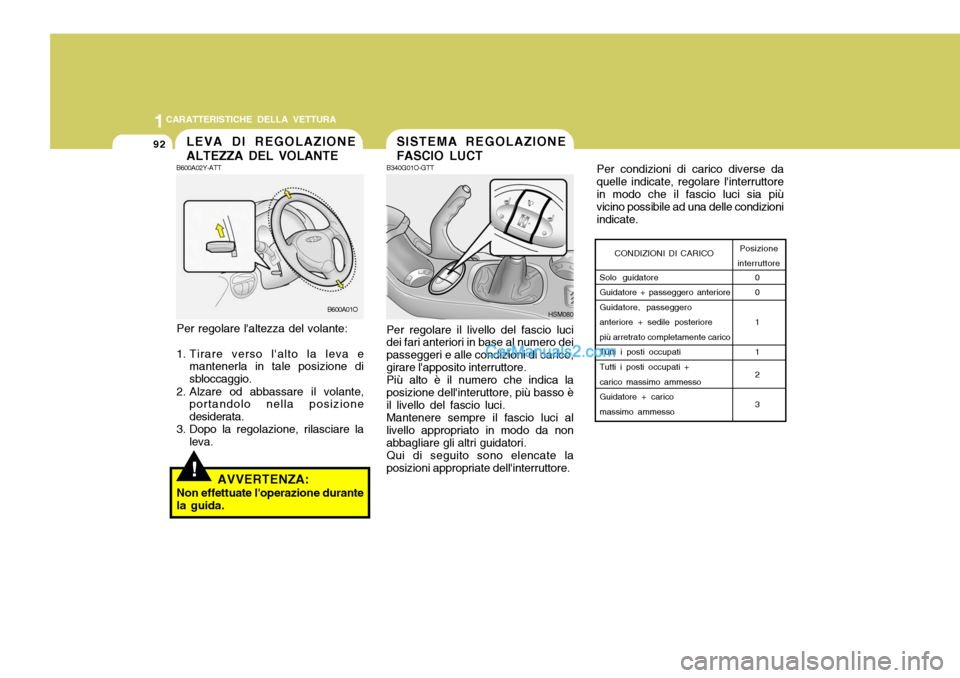

1CARATTERISTICHE DELLA VETTURA
92
0 0 11 2 3
Per condizioni di carico diverse da
quelle indicate, regolare l'interruttore in modo che il fascio luci sia più vicino possibile ad una delle condizioni indicate.
CONDIZIONI DI CARICO
Solo guidatore Guidatore + passeggero anterioreGuidatore, passeggeroanteriore + sedile posteriorepiù arretrato completamente caricoTutti i posti occupati Tutti i posti occupati + carico massimo ammessoGuidatore + caricomassimo ammesso Posizione
interruttore
!
LEVA DI REGOLAZIONE ALTEZZA DEL VOLANTESISTEMA REGOLAZIONE FASCIO LUCT
B340G01O-GTT Per regolare il livello del fascio luci dei fari anteriori in base al numero dei passeggeri e alle condizioni di carico,girare l'apposito interruttore.Più alto è il numero che indica laposizione dell'interuttore, più basso è il livello del fascio luci. Mantenere sempre il fascio luci al livello appropriato in modo da non abbagliare gli altri guidatori. Qui di seguito sono elencate la posizioni appropriate dell'interruttore.
B600A02Y-ATT
Per regolare l'altezza del volante:
1. Tirare verso l'alto la leva e mantenerla in tale posizione di sbloccaggio.
2. Alzare od abbassare il volante, portandolo nella posizionedesiderata.
3. Dopo la regolazione, rilasciare la
leva.
AVVERTENZA:
Non effettuate l'operazione durantela guida. B600A01O
HSM080

1

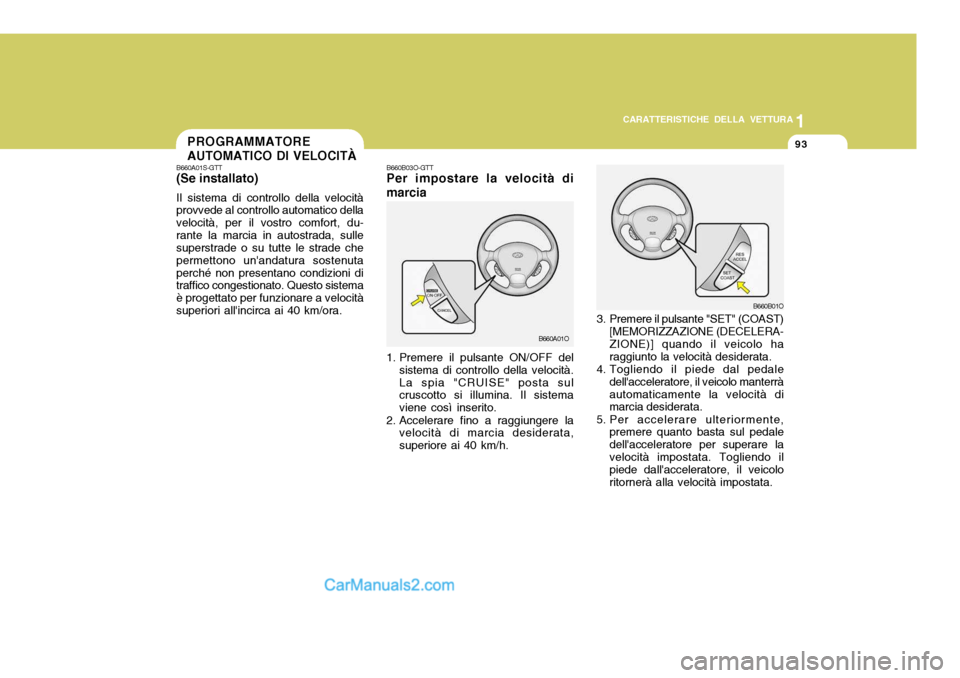

CARATTERISTICHE DELLA VETTURA
93
3. Premere il pulsante "SET" (COAST) [MEMORIZZAZIONE (DECELERA- ZIONE)] quando il veicolo ha raggiunto la velocità desiderata.
4. Togliendo il piede dal pedale dell'acceleratore, il veicolo manterràautomaticamente la velocità di marcia desiderata.
5. Per accelerare ulteriormente, premere quanto basta sul pedale dell'acceleratore per superare lavelocità impostata. Togliendo il piede dall'acceleratore, il veicolo ritornerà alla velocità impostata.
B660B01O
PROGRAMMATORE AUTOMATICO DI VELOCITÀ
B660B03O-GTT Per impostare la velocità di
marcia
1. Premere il pulsante ON/OFF del sistema di controllo della velocità. La spia "CRUISE" posta sul cruscotto si illumina. Il sistema viene così inserito.
2. Accelerare fino a raggiungere la velocità di marcia desiderata,superiore ai 40 km/h.
B660A01S-GTT (Se installato) Il sistema di controllo della velocità provvede al controllo automatico della velocità, per il vostro comfort, du-rante la marcia in autostrada, sulle superstrade o su tutte le strade che permettono un'andatura sostenutaperché non presentano condizioni di traffico congestionato. Questo sistema è progettato per funzionare a velocitàsuperiori all'incirca ai 40 km/ora.
B660A01O

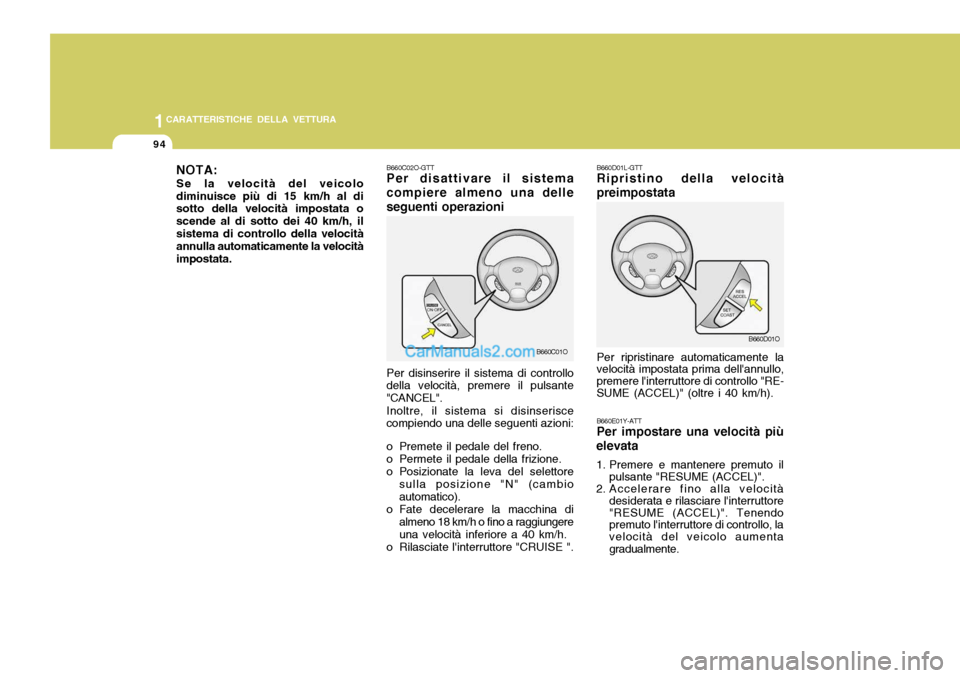

1CARATTERISTICHE DELLA VETTURA
94
Per ripristinare automaticamente la velocità impostata prima dell'annullo, premere l'interruttore di controllo "RE- SUME (ACCEL)" (oltre i 40 km/h).B660D01L-GTT Ripristino della velocità
preimpostata
B660D01O
B660E01Y-ATTPer impostare una velocità più
elevata
1. Premere e mantenere premuto il pulsante "RESUME (ACCEL)".
2. Accelerare fino alla velocità desiderata e rilasciare l'interruttore "RESUME (ACCEL)". Tenendo premuto l'interruttore di controllo, la velocità del veicolo aumenta gradualmente.
B660C02O-GTT Per disattivare il sistema
compiere almeno una delle seguenti operazioni
B660C01O
NOTA: Se la velocità del veicolo diminuisce più di 15 km/h al di sotto della velocità impostata o scende al di sotto dei 40 km/h, ilsistema di controllo della velocità annulla automaticamente la velocità impostata.
Per disinserire il sistema di controllo
della velocità, premere il pulsante"CANCEL".
Inoltre, il sistema si disinserisce
compiendo una delle seguenti azioni:
o Premete il pedale del freno.
o Permete il pedale della frizione.
o Posizionate la leva del selettore sulla posizione "N" (cambio automatico).
o Fate decelerare la macchina di almeno 18 km/h o fino a raggiungereuna velocità inferiore a 40 km/h.
o Rilasciate l'interruttore "CRUISE ".

1
CARATTERISTICHE DELLA VETTURA
95
!AVVERTENZA:
o Mantenere spento (su OFF) l'interruttore principale quando non si utilizza il sistema di controllo della velocità.
o Usare il sistema di controllo della velocità solo quando si viaggiasu autostrade e superstrade conil tempo bello.
o Evitare di usare il sistema di
controllo della velocità nelle situazioni in cui potrebbe risultare rischioso viaggiaresempre alla stessa velocità, per esempio in caso di guida nel traffico congestionato oppure confrequenti arresti / rallentamenti / accelerazioni, oppure su terreno scivoloso (presenza di pioggia,ghiaccio o neve) o su strade tortuose o ancora su pendenze in discesa o salita superiori al6%.
o Ogni volta che si utilizza il sistema di controllo della velocità, prestare particolare attenzione alle condizioni diguida. o Durante la guida con il sistema
di controllo della velocitàinserito, su un veicolo concambio manuale, non passare in folle senza aver prima premuto il pedale della frizione, in quantoil motore potrebbe andare su di giri. Se accade tale inconveniente, premere il pedaledella frizione oppure disinserire l'interruttore principale.
o Durante il normale funzionamento del sistema di controllo della velocità, quandosi attiva o si riattiva la funzione "SET" (MEMORIZZA-ZIONE/ DECELERAZIONE) dopo avereusato i freni, il controllo della velocità entra in funzione dopo circa 3 secondi. Tale condizioneè del tutto normale.
B660F02O-GTT Per impostare una velocità più bassa
1. Premere e mantenere premuto il pulsante "SET (COAST)". Tenendo premuto l'interruttore di controllo, la velocità del veicolo diminuisce gradualmente.
2. Una volta raggiunta la velocità desiderata, rilasciare il pulsante dicontrollo. B660B01O

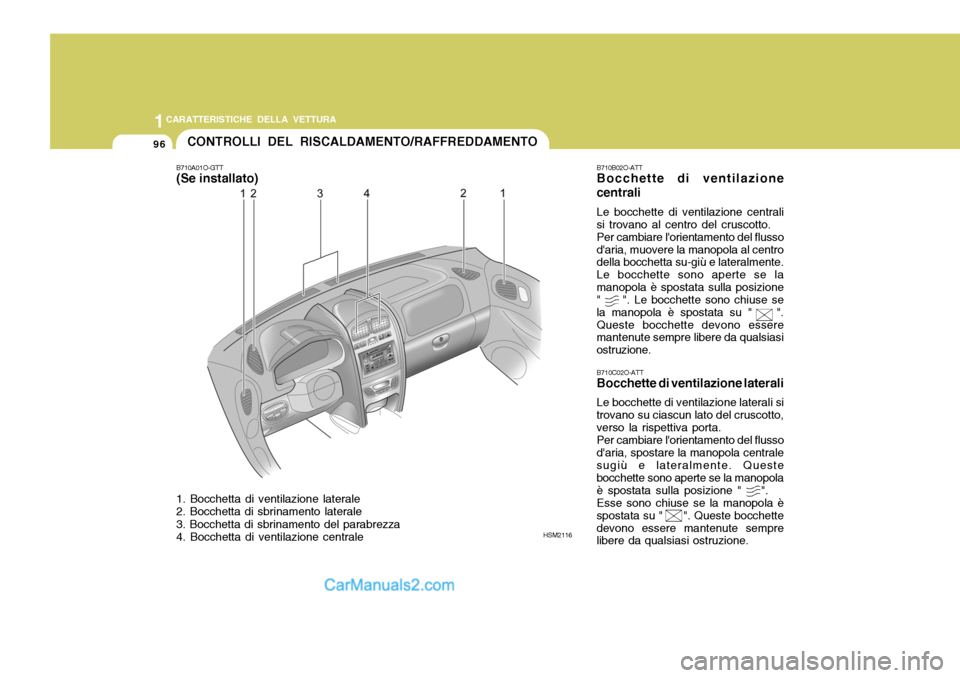

1CARATTERISTICHE DELLA VETTURA
96CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO
B710A01O-GTT
(Se installato) 1. Bocchetta di ventilazione laterale 2. Bocchetta di sbrinamento laterale 3. Bocchetta di sbrinamento del parabrezza 4. Bocchetta di ventilazione centrale HSM2116B710B02O-ATT Bocchette di ventilazione
centrali
Le bocchette di ventilazione centrali
si trovano al centro del cruscotto. Per cambiare l'orientamento del flusso
d'aria, muovere la manopola al centrodella bocchetta su-giù e lateralmente. Le bocchette sono aperte se lamanopola è spostata sulla posizione " ". Le bocchette sono chiuse se la manopola è spostata su " ".Queste bocchette devono essere mantenute sempre libere da qualsiasi ostruzione.
B710C02O-ATT Bocchette di ventilazione laterali Le bocchette di ventilazione laterali si
trovano su ciascun lato del cruscotto, verso la rispettiva porta. Per cambiare l'orientamento del flusso
d'aria, spostare la manopola centrale sugiù e lateralmente. Queste bocchette sono aperte se la manopolaè spostata sulla posizione " ". Esse sono chiuse se la manopola è
spostata su " ". Queste bocchettedevono essere mantenute sempre libere da qualsiasi ostruzione.

1

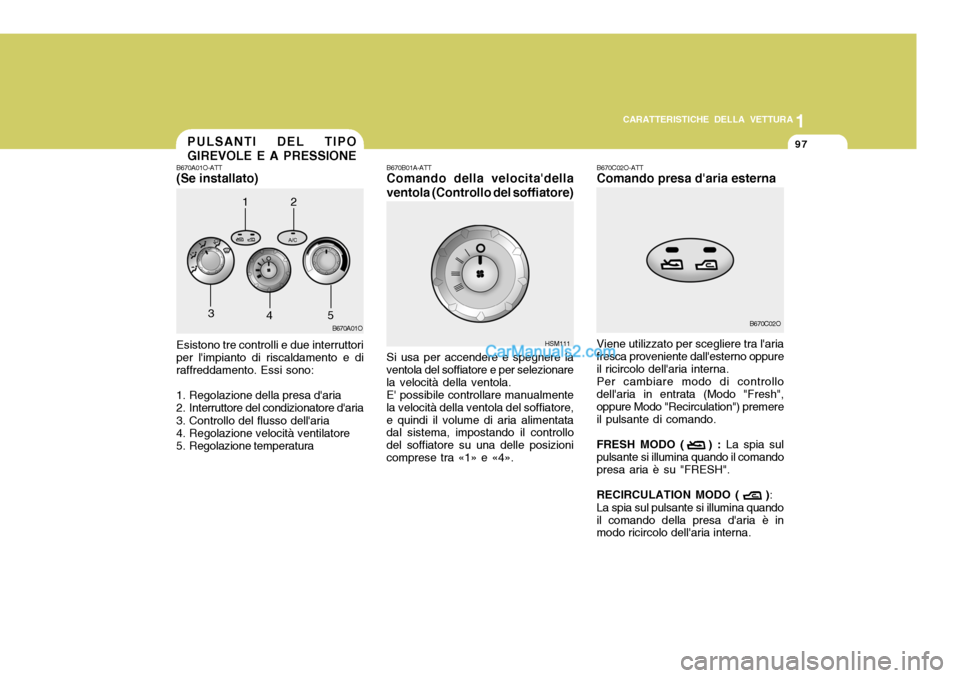

CARATTERISTICHE DELLA VETTURA
97PULSANTI DEL TIPO GIREVOLE E A PRESSIONE
B670C02O-ATT Comando presa d'aria esterna Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppureil ricircolo dell'aria interna.Per cambiare modo di controllodell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante di comando. FRESH MODO ( ) :
La spia sul
pulsante si illumina quando il comando presa aria è su "FRESH". RECIRCULATION MODO ( ) :
La spia sul pulsante si illumina quando il comando della presa d'aria è in modo ricircolo dell'aria interna.
B670C02O
B670A01O-ATT
(Se installato)
B670A01OB670B01A-ATTComando della velocita'della ventola (Controllo del soffiatore) Si usa per accendere e spegnere la ventola del soffiatore e per selezionarela velocità della ventola.E' possibile controllare manualmentela velocità della ventola del soffiatore,e quindi il volume di aria alimentata dal sistema, impostando il controllo del soffiatore su una delle posizionicomprese tra «1» e «4».
HSM111
1
3
45
Esistono tre controlli e due interruttori per l'impianto di riscaldamento e diraffreddamento. Essi sono:
1. Regolazione della presa d'aria
2. Interruttore del condizionatore d'aria
3. Controllo del flusso dell'aria
4. Regolazione velocità ventilatore
5. Regolazione temperatura
2

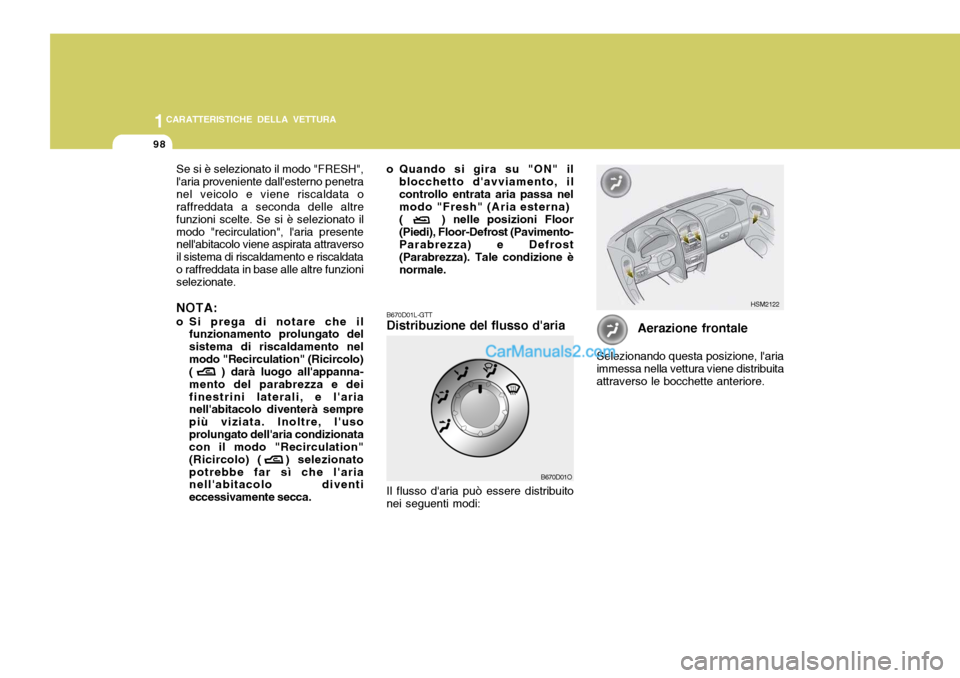

1CARATTERISTICHE DELLA VETTURA
98
B670D01L-GTT Distribuzione del flusso d'aria Il flusso d'aria può essere distribuito nei seguenti modi:
B670D01O
Se si è selezionato il modo "FRESH", l'aria proveniente dall'esterno penetranel veicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato ilmodo "recirculation", l'aria presente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldatao raffreddata in base alle altre funzioni selezionate. NOTA:
o Si prega di notare che il
funzionamento prolungato del sistema di riscaldamento nelmodo "Recirculation" (Ricircolo) ( ) darà luogo all'appanna- mento del parabrezza e deifinestrini laterali, e l'aria nell'abitacolo diventerà sempre più viziata. Inoltre, l'usoprolungato dell'aria condizionata con il modo "Recirculation" (Ricircolo) ( ) selezionatopotrebbe far sì che l'aria nell'abitacolo diventi eccessivamente secca. Aerazione frontale
Selezionando questa posizione, l'aria
immessa nella vettura viene distribuita attraverso le bocchette anteriore.
HSM2122
o Quando si gira su "ON" il blocchetto d'avviamento, il controllo entrata aria passa nel modo "Fresh" (Aria esterna) ( ) nelle posizioni Floor (Piedi), Floor-Defrost (Pavimento- Parabrezza) e Defrost (Parabrezza). Tale condizione ènormale.

1

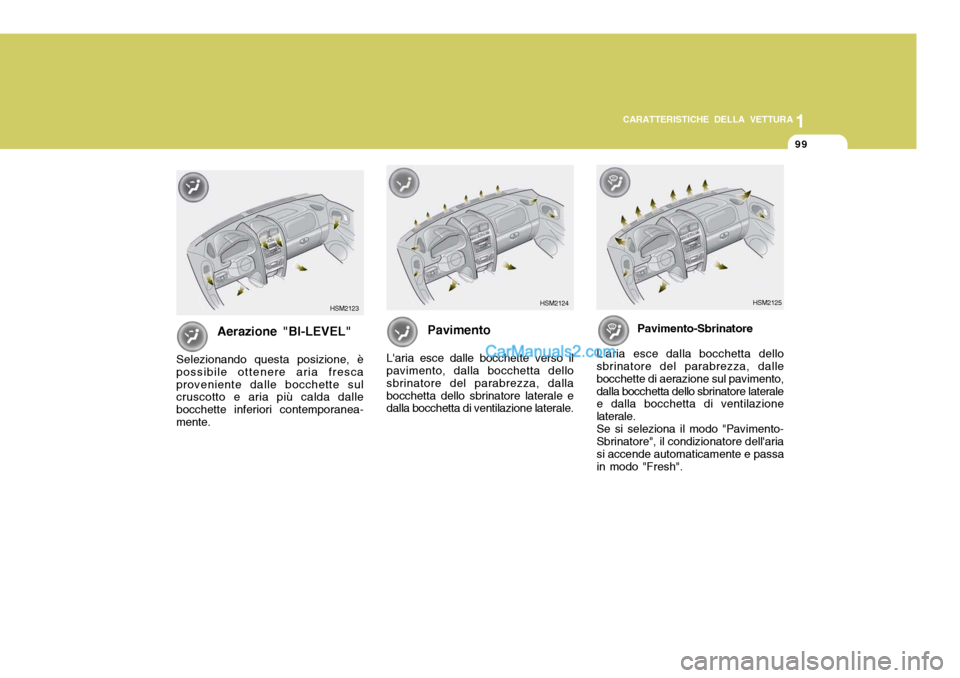

CARATTERISTICHE DELLA VETTURA
99
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento,dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.Se si seleziona il modo "Pavimento-Sbrinatore", il condizionatore dell'ariasi accende automaticamente e passa in modo "Fresh".
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria frescaproveniente dalle bocchette sul cruscotto e aria più calda dalle bocchette inferiori contemporanea-mente. Pavimento
L'aria esce dalle bocchette verso il pavimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.
HSM2124HSM2125HSM2123
