Hyundai Santa Fe 2005 Manuale del proprietario (in Italian)

1CARATTERISTICHE DELLA VETTURA
100COMANDI PER IL RISCALDAMENTO
B670E01A-ATT Regolazione della temperatura Questa manopola viene usata per
accendere e spegnere il riscaldamento e per regolare la temperatura.
B670E01O
Freddo Caldo
Sbrinatore
L'aria esce dalla bocchetta dello
sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale.
Se si seleziona il modo "Sbrinatore",
il condizionatore dell'aria si accendeautomaticamente e passa in modo "Fresh". HSM2126
B690A02S-ATT Posizionate il selettore di imissione aria nella posizione "FRESH ( )" ed il comando di distribuzione dell'arianella posizione "FLOOR ( )". Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "RECIRC( )". Se i vetri sono appannati spostate il selettore dell'aria sulla posizione "DEF" (disappannatore) (Il condizionatore dell'aria si inserisce automaticamentee passa in mode "Fresh".) B690A01O

1

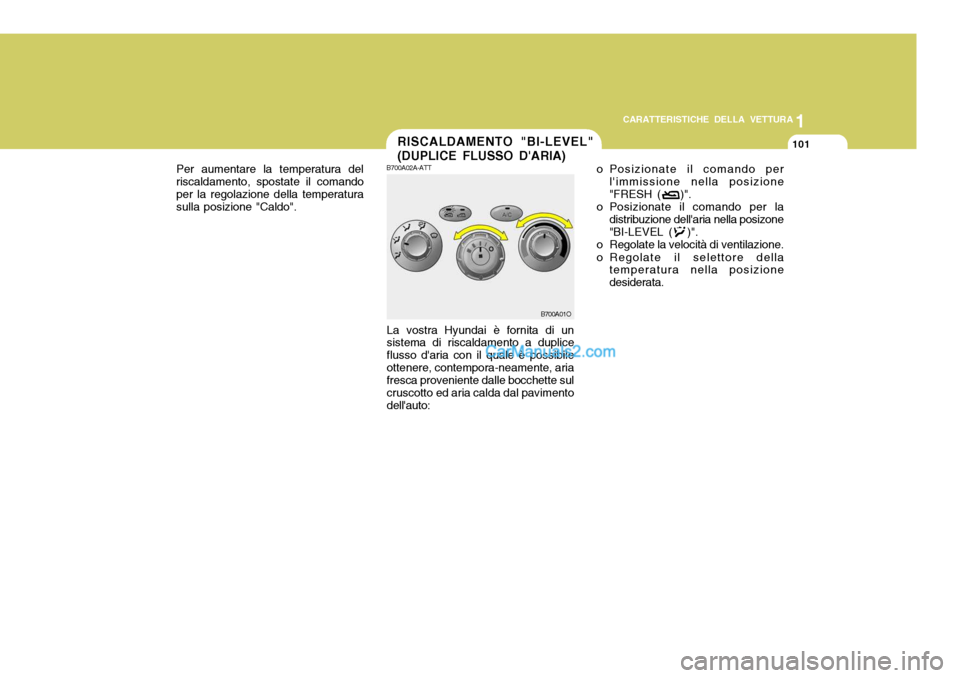

CARATTERISTICHE DELLA VETTURA
101RISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA)
B700A02A-ATT
La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'aria con il quale è possibileottenere, contempora-neamente, aria fresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimentodell'auto: B700A01Oo Posizionate il comando per
l'immissione nella posizione"FRESH ( )".
o Posizionate il comando per la
distribuzione dell'aria nella posizone"BI-LEVEL ( )".
o Regolate la velocità di ventilazione.
o Regolate il selettore della temperatura nella posizione desiderata.
Per aumentare la temperatura delriscaldamento, spostate il comandoper la regolazione della temperatura sulla posizione "Caldo".

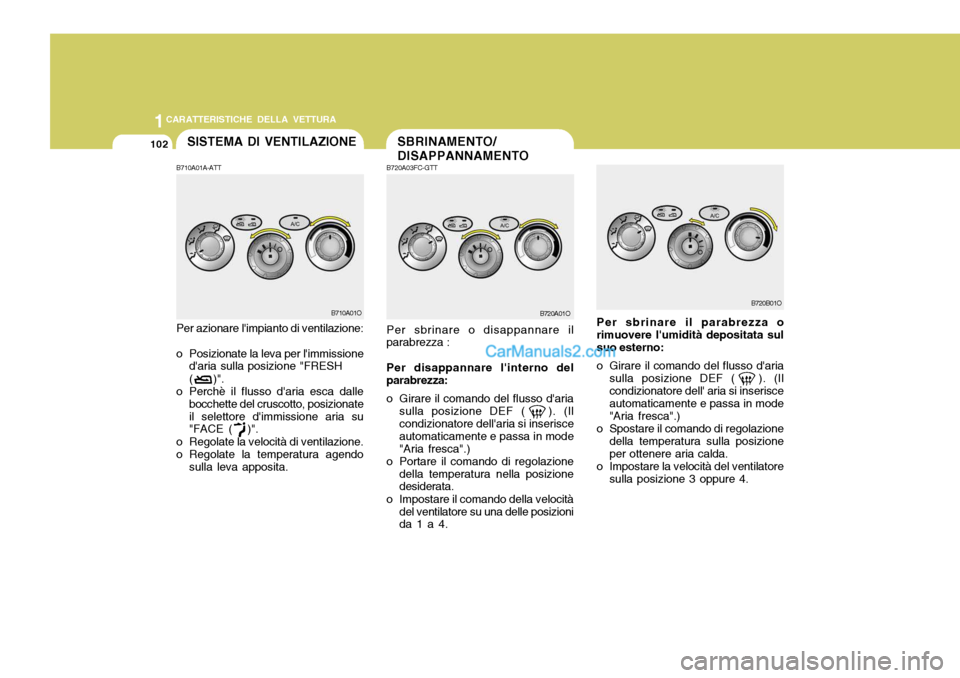

1CARATTERISTICHE DELLA VETTURA
102SBRINAMENTO/ DISAPPANNAMENTOSISTEMA DI VENTILAZIONE
B720A03FC-GTT Per sbrinare o disappannare il parabrezza : Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria sulla posizione DEF ( ). (Il condizionatore dell'aria si inserisce automaticamente e passa in mode"Aria fresca".)
o Portare il comando di regolazione
della temperatura nella posizione desiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4. Per sbrinare il parabrezza o
rimuovere l'umidità depositata sulsuo esterno:
o Girare il comando del flusso d'aria sulla posizione DEF ( ). (Il condizionatore dell' aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Spostare il comando di regolazione
della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore sulla posizione 3 oppure 4.
B720A01O
B720B01OB710A01A-ATT Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione
d'aria sulla posizione "FRESH ( )".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE ( )".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita. B710A01O

1
CARATTERISTICHE DELLA VETTURA

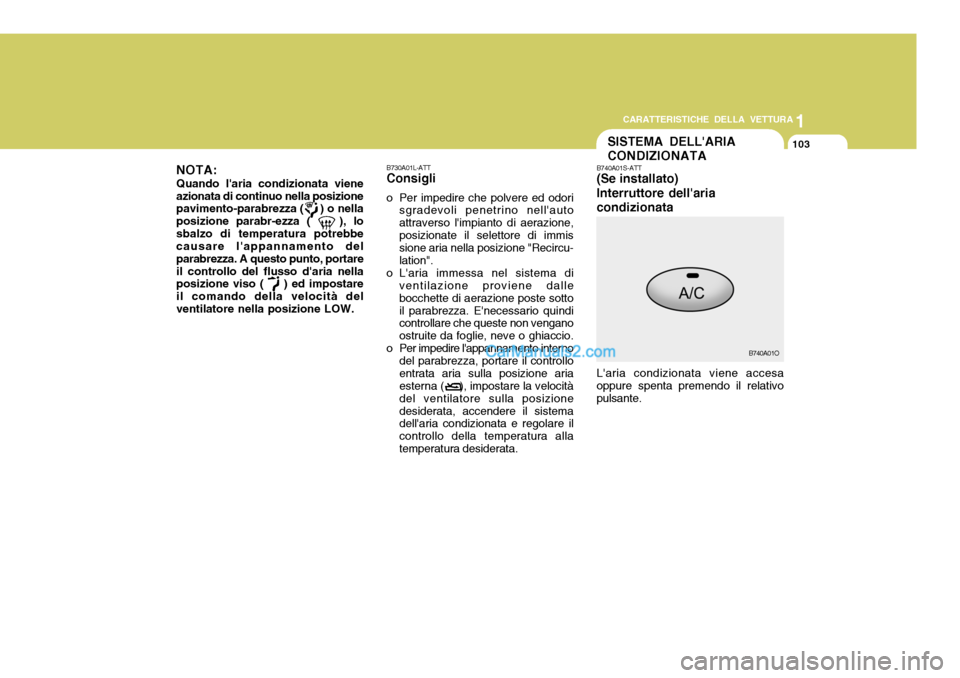

103SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-ATT (Se installato) Interruttore dell'ariacondizionata L'aria condizionata viene accesa oppure spenta premendo il relativopulsante.
B740A01O
B730A01L-ATT Consigli
o Per impedire che polvere ed odori sgradevoli penetrino nell'auto attraverso l'impianto di aerazione,posizionate il selettore di immis sione aria nella posizione "Recircu- lation".
o L'aria immessa nel sistema di ventilazione proviene dallebocchette di aerazione poste sottoil parabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno
del parabrezza, portare il controlloentrata aria sulla posizione aria esterna ( ), impostare la velocità del ventilatore sulla posizionedesiderata, accendere il sistema dell'aria condizionata e regolare il controllo della temperatura allatemperatura desiderata.
NOTA:
Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza ( ) o nella posizione parabr-ezza ( ), losbalzo di temperatura potrebbe causare l'appannamento del parabrezza. A questo punto, portareil controllo del flusso d'aria nella posizione viso ( ) ed impostare il comando della velocità delventilatore nella posizione LOW.

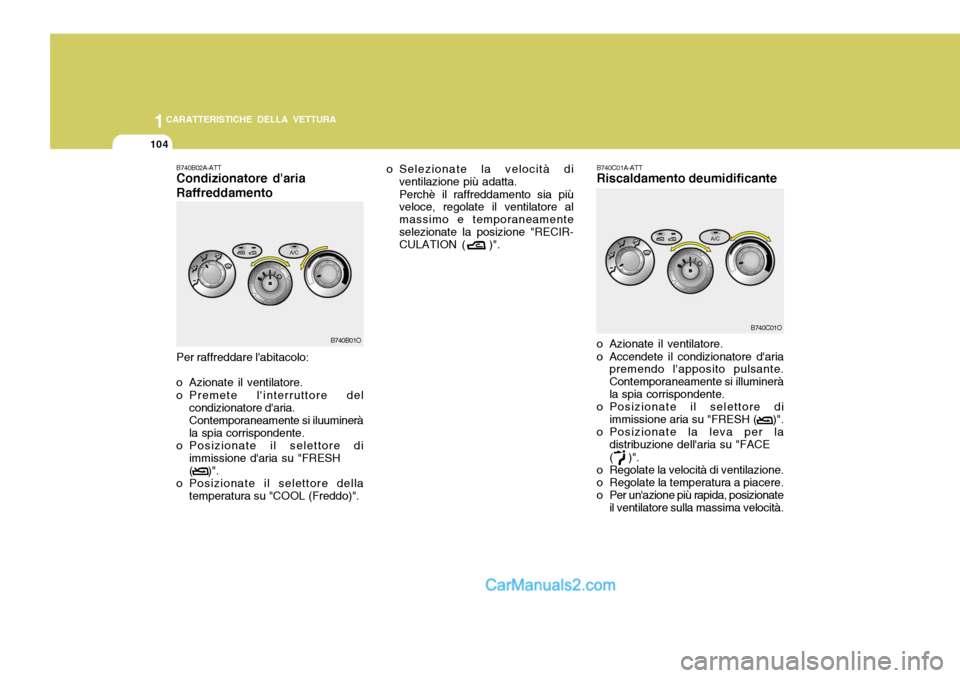

1CARATTERISTICHE DELLA VETTURA
104
o Selezionate la velocità di
ventilazione più adatta. Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamenteselezionate la posizione "RECIR- CULATION ( )".
B740B02A-ATTCondizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Azionate il ventilatore.
o Premete l'interruttore del
condizionatore d'aria. Contemporaneamente si iluumineràla spia corrispondente.
o Posizionate il selettore di
immissione d'aria su "FRESH( )".
o Posizionate il selettore della temperatura su "COOL (Freddo)". B740B01OB740C01A-ATT Riscaldamento deumidificante
o Azionate il ventilatore.
o Accendete il condizionatore d'aria
premendo l'apposito pulsante. Contemporaneamente si illumineràla spia corrispondente.
o Posizionate il selettore di immissione aria su "FRESH ( )".
o Posizionate la leva per la
distribuzione dell'aria su "FACE ( )".
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità. B740C01O

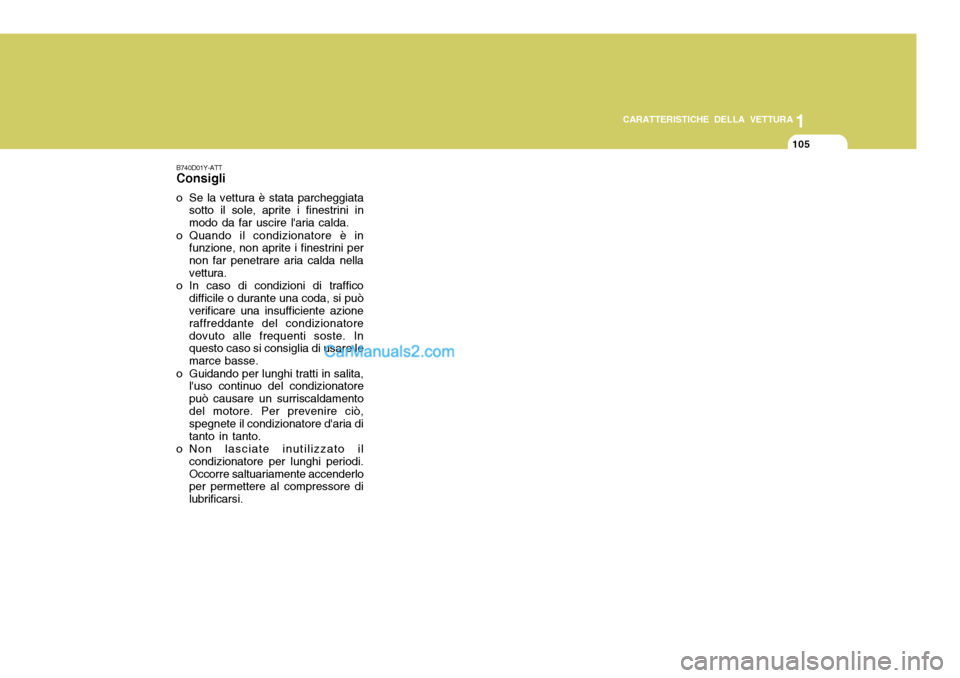

1
CARATTERISTICHE DELLA VETTURA
105
B740D01Y-ATT Consigli
o Se la vettura è stata parcheggiata sotto il sole, aprite i finestrini in modo da far uscire l'aria calda.
o Quando il condizionatore è in funzione, non aprite i finestrini pernon far penetrare aria calda nellavettura.
o In caso di condizioni di traffico difficile o durante una coda, si può verificare una insufficiente azione raffreddante del condizionatoredovuto alle frequenti soste. In questo caso si consiglia di usare le marce basse.
o Guidando per lunghi tratti in salita, l'uso continuo del condizionatorepuò causare un surriscaldamentodel motore. Per prevenire ciò, spegnete il condizionatore d'aria di tanto in tanto.
o Non lasciate inutilizzato il
condizionatore per lunghi periodi.Occorre saltuariamente accenderlo per permettere al compressore di lubrificarsi.

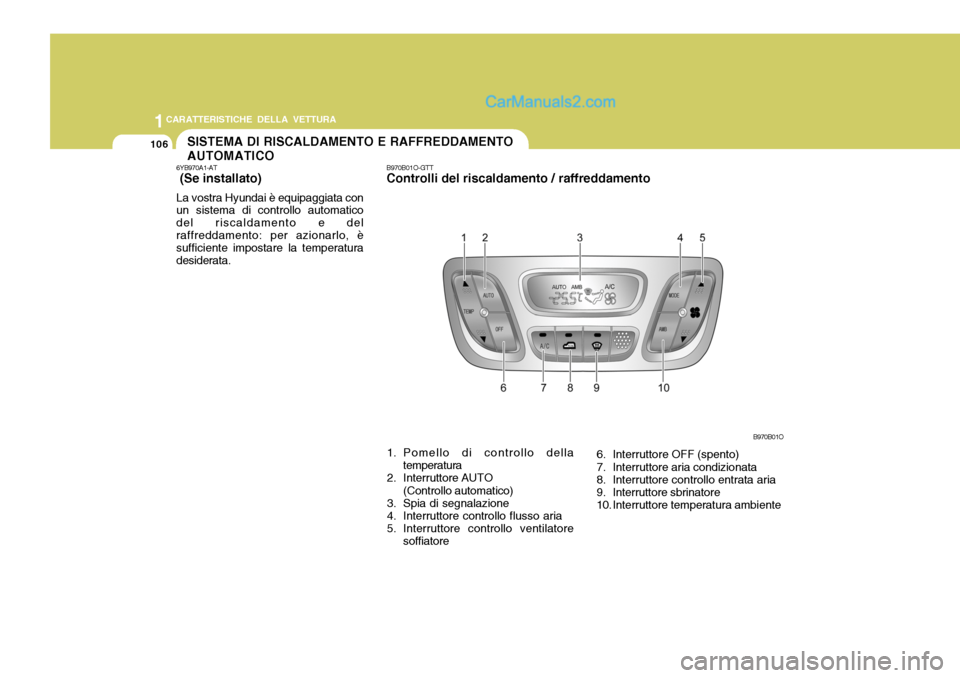

1CARATTERISTICHE DELLA VETTURA
106SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO
6YB970A1-AT (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico del riscaldamento e delraffreddamento: per azionarlo, è sufficiente impostare la temperatura desiderata. B970B01O-GTT Controlli del riscaldamento / raffreddamento
B970B01O
1. Pomello di controllo della temperatura
2. Interruttore AUTO
(Controllo automatico)
3. Spia di segnalazione
4. Interruttore controllo flusso aria
5. Interruttore controllo ventilatore soffiatore 6. Interruttore OFF (spento)
7. Interruttore aria condizionata
8. Interruttore controllo entrata aria
9. Interruttore sbrinatore
10. Interruttore temperatura ambiente

1

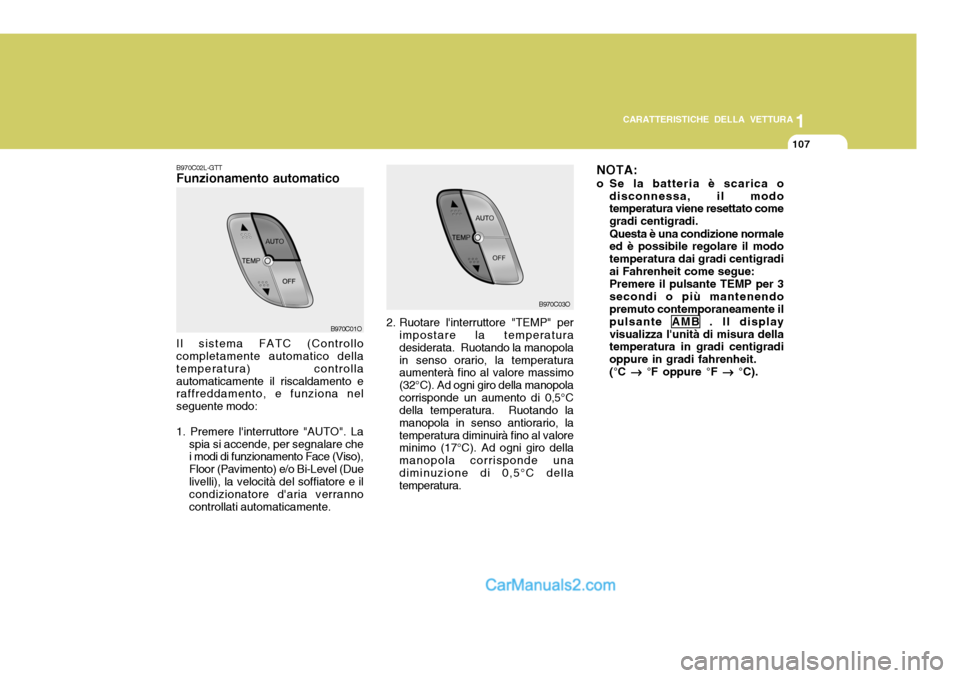

CARATTERISTICHE DELLA VETTURA
107
B970C01O B970C03O
B970C02L-GTT Funzionamento automatico Il sistema FATC (Controllo completamente automatico della temperatura) controllaautomaticamente il riscaldamento e raffreddamento, e funziona nel seguente modo:
1. Premere l'interruttore "AUTO". La spia si accende, per segnalare che i modi di funzionamento Face (Viso), Floor (Pavimento) e/o Bi-Level (Duelivelli), la velocità del soffiatore e il condizionatore d'aria verranno controllati automaticamente. 2. Ruotare l'interruttore "TEMP" per
impostare la temperaturadesiderata. Ruotando la manopolain senso orario, la temperatura aumenterà fino al valore massimo (32°C). Ad ogni giro della manopolacorrisponde un aumento di 0,5°C della temperatura. Ruotando la manopola in senso antiorario, latemperatura diminuirà fino al valore minimo (17°C). Ad ogni giro della manopola corrisponde unadiminuzione di 0,5°C della temperatura.
NOTA:
o Se la batteria è scarica o
disconnessa, il modo temperatura viene resettato come gradi centigradi. Questa è una condizione normale ed è possibile regolare il modo temperatura dai gradi centigradiai Fahrenheit come segue:Premere il pulsante TEMP per 3secondi o più mantenendo premuto contemporaneamente il pulsante AMB . Il displayvisualizza l'unità di misura della temperatura in gradi centigradi oppure in gradi fahrenheit.(°C

°F oppure °F


°C).

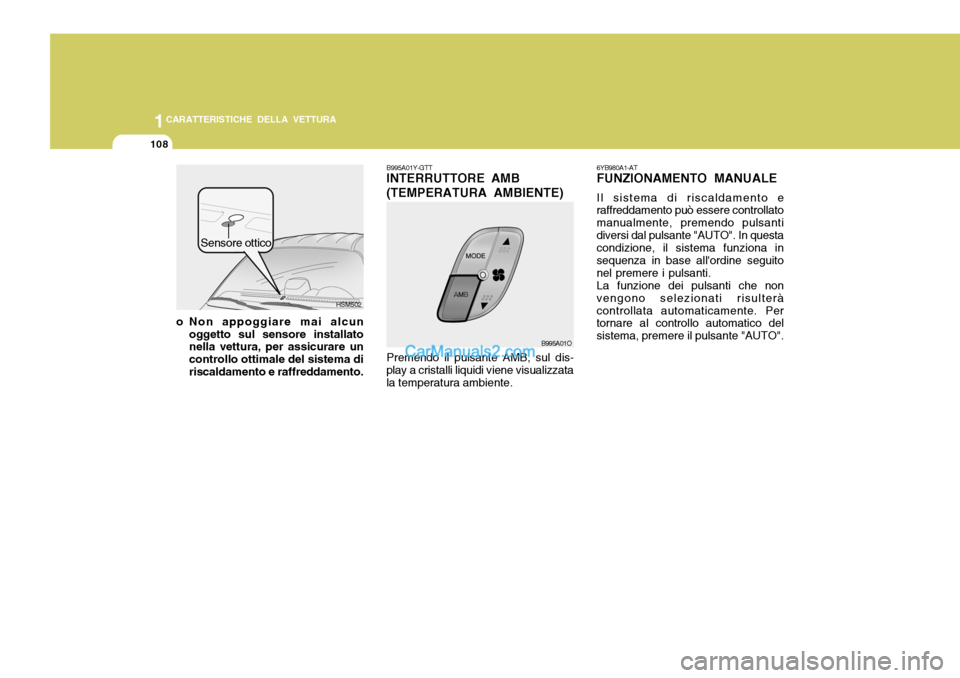

1CARATTERISTICHE DELLA VETTURA
108
6YB980A1-AT FUNZIONAMENTO MANUALE Il sistema di riscaldamento e
raffreddamento può essere controllato manualmente, premendo pulsantidiversi dal pulsante "AUTO". In questa condizione, il sistema funziona in sequenza in base all'ordine seguitonel premere i pulsanti.
La funzione dei pulsanti che non
vengono selezionati risulteràcontrollata automaticamente. Per tornare al controllo automatico del sistema, premere il pulsante "AUTO".
B995A01O
B995A01Y-GTT INTERRUTTORE AMB (TEMPERATURA AMBIENTE) Premendo il pulsante AMB, sul dis-
play a cristalli liquidi viene visualizzata la temperatura ambiente.
HSM502
Sensore ottico
o Non appoggiare mai alcun oggetto sul sensore installato nella vettura, per assicurare un controllo ottimale del sistema diriscaldamento e raffreddamento.

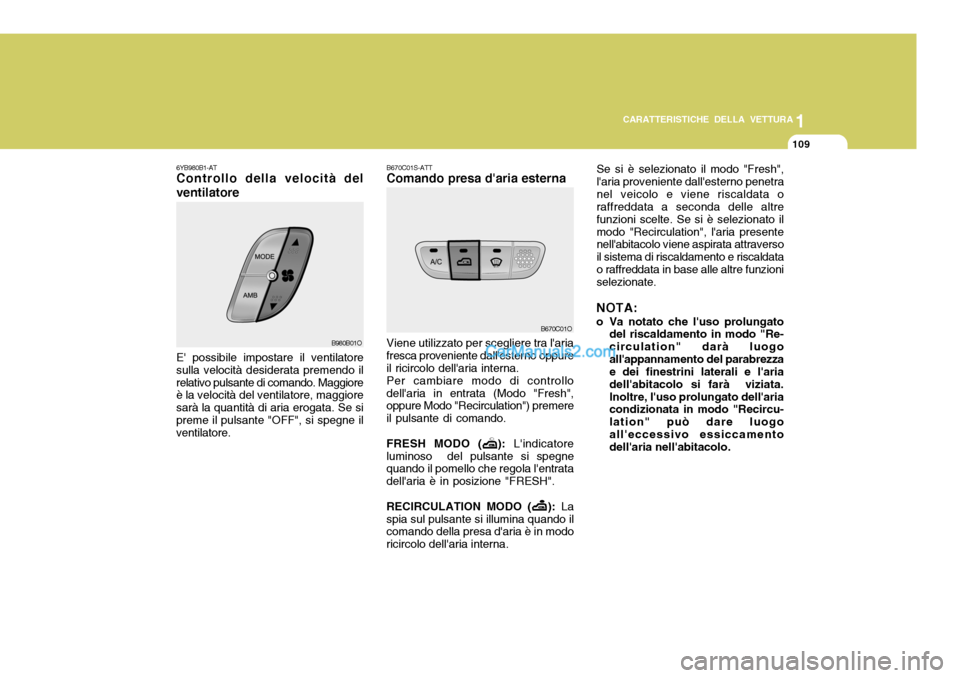

1
CARATTERISTICHE DELLA VETTURA
109
Se si è selezionato il modo "Fresh", l'aria proveniente dall'esterno penetranel veicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato ilmodo "Recirculation", l'aria presente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldatao raffreddata in base alle altre funzioni selezionate.
NOTA:
o Va notato che l'uso prolungato del riscaldamento in modo "Re- circulation" darà luogoall'appannamento del parabrezza e dei finestrini laterali e l'aria dell'abitacolo si farà viziata.Inoltre, l'uso prolungato dell'aria condizionata in modo "Recircu- lation" può dare luogoall'eccessivo essiccamento dell'aria nell'abitacolo.
B670C01S-ATTComando presa d'aria esterna Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppureil ricircolo dell'aria interna.Per cambiare modo di controllodell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante di comando. FRESH MODO ( ):
L'indicatore
luminoso del pulsante si spegne quando il pomello che regola l'entrata dell'aria è in posizione "FRESH". RECIRCULATION MODO ( ): La
spia sul pulsante si illumina quando il comando della presa d'aria è in modo ricircolo dell'aria interna.
B670C01O
6YB980B1-AT Controllo della velocità del ventilatore
B980B01O
E' possibile impostare il ventilatore
sulla velocità desiderata premendo il relativo pulsante di comando. Maggiore è la velocità del ventilatore, maggiore sarà la quantità di aria erogata. Se sipreme il pulsante "OFF", si spegne il ventilatore.
