Hyundai Santa Fe 2005 Manuale del proprietario (in Italian)

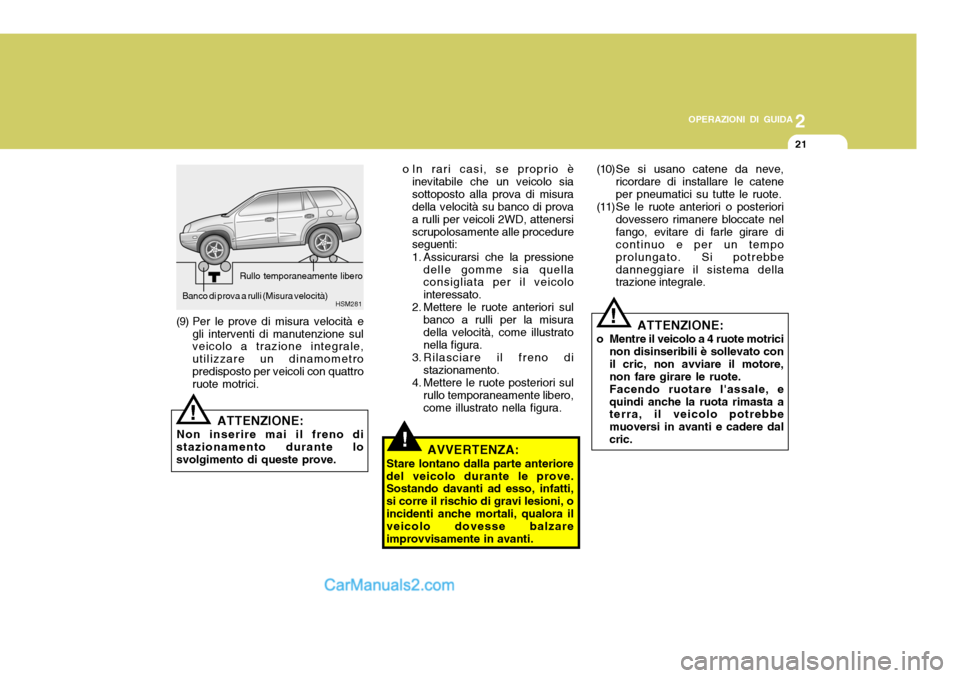

2
OPERAZIONI DI GUIDA
21
!
o In rari casi, se proprio è
inevitabile che un veicolo sia sottoposto alla prova di misura della velocità su banco di prova a rulli per veicoli 2WD, attenersiscrupolosamente alle procedure seguenti:
1. Assicurarsi che la pressione delle gomme sia quellaconsigliata per il veicolo interessato.
2. Mettere le ruote anteriori sul
banco a rulli per la misuradella velocità, come illustrato nella figura.
3. Rilasciare il freno di stazionamento.
4. Mettere le ruote posteriori sul rullo temporaneamente libero,come illustrato nella figura.
HSM281
Banco di prova a rulli (Misura velocità)
Rullo temporaneamente libero
(9) Per le prove di misura velocità e gli interventi di manutenzione sul veicolo a trazione integrale, utilizzare un dinamometropredisposto per veicoli con quattro ruote motrici.
ATTENZIONE:
Non inserire mai il freno di
stazionamento durante lo svolgimento di queste prove.
!
AVVERTENZA:
Stare lontano dalla parte anteriore
del veicolo durante le prove. Sostando davanti ad esso, infatti, si corre il rischio di gravi lesioni, oincidenti anche mortali, qualora il veicolo dovesse balzare improvvisamente in avanti. (10) S e s i
usano catene da neve,
ricordare di installare le cateneper pneumatici su tutte le ruote.
(11) Se le ruote anteriori o posteriori
dovessero rimanere bloccate nelfango, evitare di farle girare di continuo e per un tempo prolungato. Si potrebbedanneggiare il sistema della trazione integrale.
! ATTENZIONE:
o Mentre il veicolo a 4 ruote motrici non disinseribili è sollevato con il cric, non avviare il motore,non fare girare le ruote.Facendo ruotare l'assale, equindi anche la ruota rimasta a terra, il veicolo potrebbe muoversi in avanti e cadere dalcric.

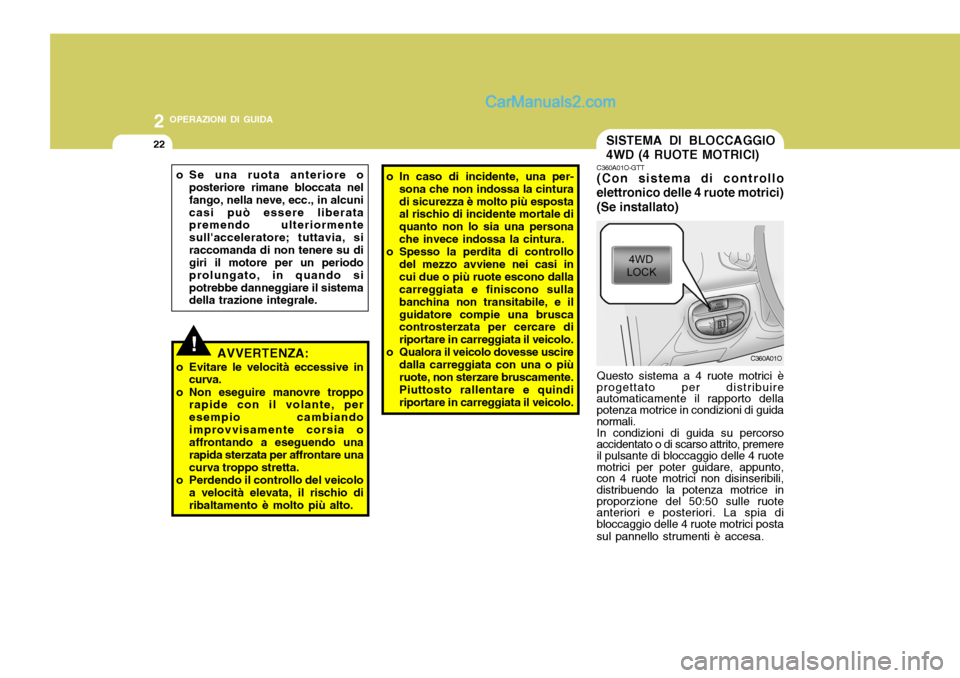

2 OPERAZIONI DI GUIDA
22SISTEMA DI BLOCCAGGIO 4WD (4 RUOTE MOTRICI)
!
o Se una ruota anteriore o
posteriore rimane bloccata nel fango, nella neve, ecc., in alcunicasi può essere liberata premendo ulteriormente sull'acceleratore; tuttavia, siraccomanda di non tenere su di giri il motore per un periodo prolungato, in quando sipotrebbe danneggiare il sistema della trazione integrale. o In caso di incidente, una per-
sona che non indossa la cintura di sicurezza è molto più esposta al rischio di incidente mortale di quanto non lo sia una personache invece indossa la cintura.
o Spesso la perdita di controllo
del mezzo avviene nei casi incui due o più ruote escono dalla carreggiata e finiscono sulla banchina non transitabile, e ilguidatore compie una brusca controsterzata per cercare di riportare in carreggiata il veicolo.
o Qualora il veicolo dovesse uscire
dalla carreggiata con una o piùruote, non sterzare bruscamente. Piuttosto rallentare e quindi riportare in carreggiata il veicolo.
AVVERTENZA:
o Evitare le velocità eccessive in curva.
o Non eseguire manovre troppo rapide con il volante, peresempio cambiandoimprovvisamente corsia o affrontando a eseguendo una rapida sterzata per affrontare unacurva troppo stretta.
o Perdendo il controllo del veicolo a velocità elevata, il rischio diribaltamento è molto più alto.C360A01O-GTT (Con sistema di controllo
elettronico delle 4 ruote motrici)
(Se installato) Questo sistema a 4 ruote motrici è
progettato per distribuire automaticamente il rapporto dellapotenza motrice in condizioni di guida normali. In condizioni di guida su percorso
accidentato o di scarso attrito, premere il pulsante di bloccaggio delle 4 ruote motrici per poter guidare, appunto, con 4 ruote motrici non disinseribili,distribuendo la potenza motrice in proporzione del 50:50 sulle ruote anteriori e posteriori. La spia dibloccaggio delle 4 ruote motrici posta sul pannello strumenti è accesa. C360A01O

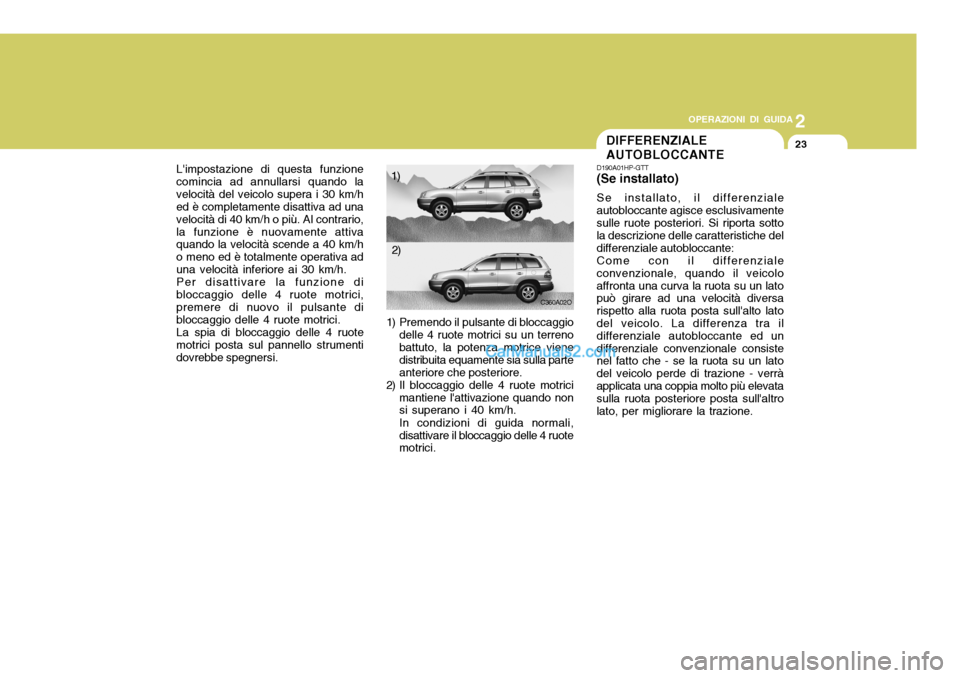

2
OPERAZIONI DI GUIDA
23
L'impostazione di questa funzione comincia ad annullarsi quando lavelocità del veicolo supera i 30 km/h ed è completamente disattiva ad una velocità di 40 km/h o più. Al contrario,la funzione è nuovamente attiva quando la velocità scende a 40 km/h o meno ed è totalmente operativa aduna velocità inferiore ai 30 km/h.Per disattivare la funzione dibloccaggio delle 4 ruote motrici,premere di nuovo il pulsante di bloccaggio delle 4 ruote motrici. La spia di bloccaggio delle 4 ruote motrici posta sul pannello strumenti dovrebbe spegnersi. 1) Premendo il pulsante di bloccaggio
delle 4 ruote motrici su un terreno battuto, la potenza motrice viene distribuita equamente sia sulla parteanteriore che posteriore.
2) Il bloccaggio delle 4 ruote motrici
mantiene l'attivazione quando non si superano i 40 km/h. In condizioni di guida normali, disattivare il bloccaggio delle 4 ruote motrici.
C360A02O
DIFFERENZIALE AUTOBLOCCANTE
D190A01HP-GTT (Se installato) Se installato, il differenziale
autobloccante agisce esclusivamente sulle ruote posteriori. Si riporta sotto la descrizione delle caratteristiche deldifferenziale autobloccante:
Come con il differenziale
convenzionale, quando il veicoloaffronta una curva la ruota su un lato può girare ad una velocità diversa rispetto alla ruota posta sull'alto latodel veicolo. La differenza tra il differenziale autobloccante ed un differenziale convenzionale consiste nel fatto che - se la ruota su un lato del veicolo perde di trazione - verràapplicata una coppia molto più elevata sulla ruota posteriore posta sull'altro lato, per migliorare la trazione.
1)
2)

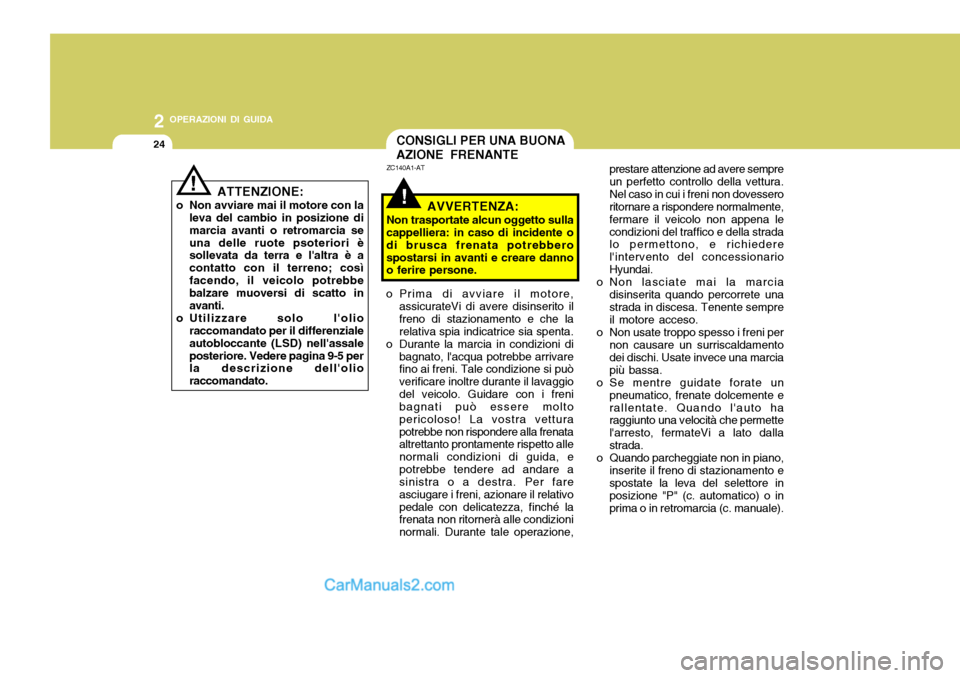

2 OPERAZIONI DI GUIDA
24CONSIGLI PER UNA BUONA AZIONE FRENANTE
prestare attenzione ad avere sempre un perfetto controllo della vettura.Nel caso in cui i freni non dovessero ritornare a rispondere normalmente, fermare il veicolo non appena lecondizioni del traffico e della strada lo permettono, e richiedere l'intervento del concessionarioHyundai.
o Non lasciate mai la marcia
disinserita quando percorrete unastrada in discesa. Tenente sempre il motore acceso.
o Non usate troppo spesso i freni per non causare un surriscaldamento dei dischi. Usate invece una marciapiù bassa.
o Se mentre guidate forate un pneumatico, frenate dolcemente erallentate. Quando l'auto ha raggiunto una velocità che permette l'arresto, fermateVi a lato dallastrada.
o Quando parcheggiate non in piano, inserite il freno di stazionamento e spostate la leva del selettore in posizione "P" (c. automatico) o inprima o in retromarcia (c. manuale).
ATTENZIONE:
o Non avviare mai il motore con la leva del cambio in posizione dimarcia avanti o retromarcia seuna delle ruote psoteriori è sollevata da terra e l'altra è a contatto con il terreno; cosìfacendo, il veicolo potrebbe balzare muoversi di scatto in avanti.
o Utilizzare solo l'olio raccomandato per il differenzialeautobloccante (LSD) nell'assaleposteriore. Vedere pagina 9-5 per la descrizione dell'olio raccomandato.
!
!
ZC140A1-AT
AVVERTENZA:
Non trasportate alcun oggetto sulla cappelliera: in caso di incidente o di brusca frenata potrebberospostarsi in avanti e creare danno o ferire persone.
o Prima di avviare il motore, assicurateVi di avere disinserito il freno di stazionamento e che larelativa spia indicatrice sia spenta.
o Durante la marcia in condizioni di bagnato, l'acqua potrebbe arrivare fino ai freni. Tale condizione si può verificare inoltre durante il lavaggiodel veicolo. Guidare con i freni bagnati può essere molto pericoloso! La vostra vetturapotrebbe non rispondere alla frenata altrettanto prontamente rispetto alle normali condizioni di guida, epotrebbe tendere ad andare a sinistra o a destra. Per fare asciugare i freni, azionare il relativopedale con delicatezza, finché la frenata non ritornerà alle condizioni normali. Durante tale operazione,

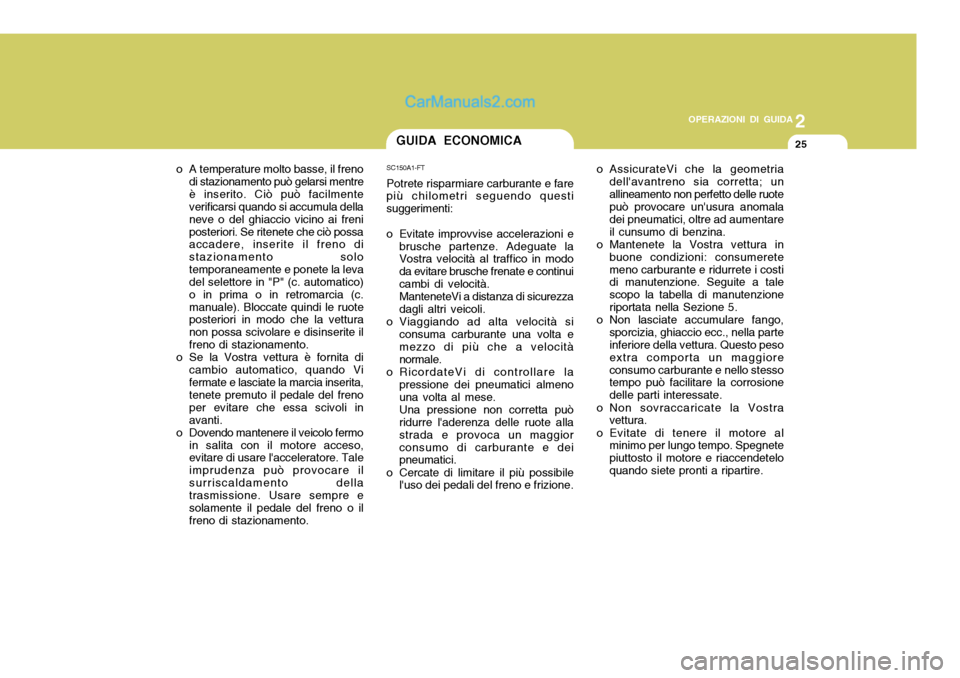

2
OPERAZIONI DI GUIDA
25GUIDA ECONOMICA
o A temperature molto basse, il freno di stazionamento può gelarsi mentre è inserito. Ciò può facilmente verificarsi quando si accumula della neve o del ghiaccio vicino ai freniposteriori. Se ritenete che ciò possa accadere, inserite il freno di stazionamento solotemporaneamente e ponete la leva del selettore in "P" (c. automatico) o in prima o in retromarcia (c.manuale). Bloccate quindi le ruote posteriori in modo che la vettura non possa scivolare e disinserite ilfreno di stazionamento.
o Se la Vostra vettura è fornita di cambio automatico, quando Vifermate e lasciate la marcia inserita, tenete premuto il pedale del freno per evitare che essa scivoli inavanti.
o Dovendo mantenere il veicolo fermo in salita con il motore acceso, evitare di usare l'acceleratore. Tale imprudenza può provocare ilsurriscaldamento della trasmissione. Usare sempre e solamente il pedale del freno o ilfreno di stazionamento. SC150A1-FT Potrete risparmiare carburante e fare
più chilometri seguendo questi suggerimenti:
o Evitate improvvise accelerazioni e
brusche partenze. Adeguate la Vostra velocità al traffico in modo da evitare brusche frenate e continuicambi di velocità.ManteneteVi a distanza di sicurezzadagli altri veicoli.
o Viaggiando ad alta velocità si
consuma carburante una volta emezzo di più che a velocità normale.
o RicordateVi di controllare la pressione dei pneumatici almeno una volta al mese. Una pressione non corretta può ridurre l'aderenza delle ruote alla strada e provoca un maggiorconsumo di carburante e dei pneumatici.
o Cercate di limitare il più possibile l'uso dei pedali del freno e frizione. o AssicurateVi che la geometria
dell'avantreno sia corretta; un allineamento non perfetto delle ruote può provocare un'usura anomala dei pneumatici, oltre ad aumentareil cunsumo di benzina.
o Mantenete la Vostra vettura in buone condizioni: consumeretemeno carburante e ridurrete i costi di manutenzione. Seguite a tale scopo la tabella di manutenzioneriportata nella Sezione 5.
o Non lasciate accumulare fango, sporcizia, ghiaccio ecc., nella parte inferiore della vettura. Questo peso extra comporta un maggioreconsumo carburante e nello stesso tempo può facilitare la corrosione delle parti interessate.
o Non sovraccaricate la Vostra vettura.
o Evitate di tenere il motore al minimo per lungo tempo. Spegnetepiuttosto il motore e riaccendeteloquando siete pronti a ripartire.

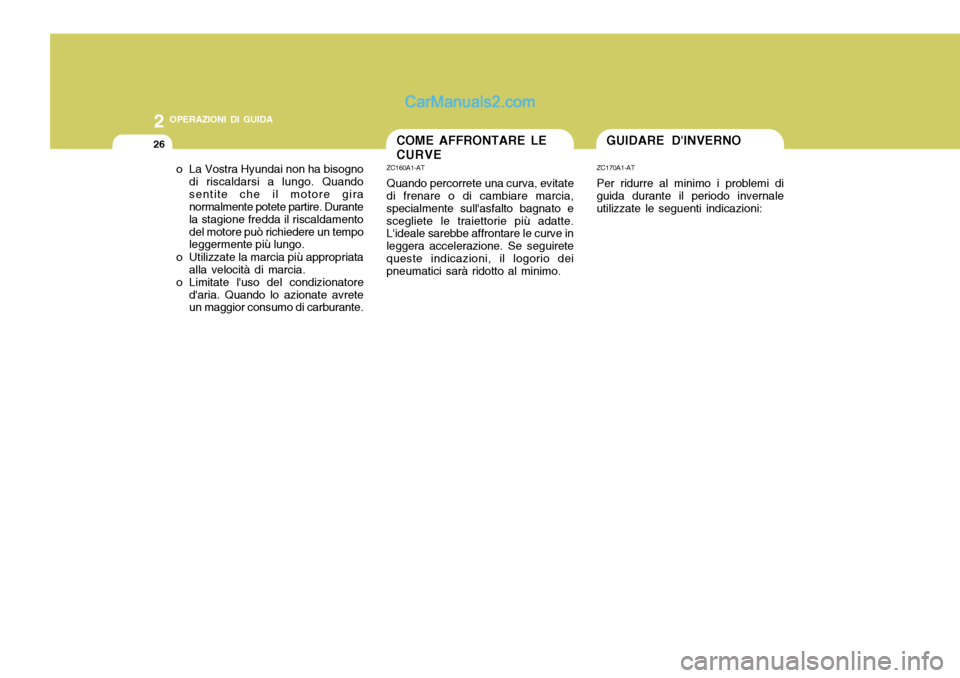

2 OPERAZIONI DI GUIDA
26GUIDARE D'INVERNOCOME AFFRONTARE LE CURVE
o La Vostra Hyundai non ha bisogno di riscaldarsi a lungo. Quando sentite che il motore gira normalmente potete partire. Durante la stagione fredda il riscaldamentodel motore può richiedere un tempo leggermente più lungo.
o Utilizzate la marcia più appropriata alla velocità di marcia.
o Limitate l'uso del condizionatore d'aria. Quando lo azionate avreteun maggior consumo di carburante. ZC160A1-AT Quando percorrete una curva, evitate di frenare o di cambiare marcia, specialmente sull'asfalto bagnato escegliete le traiettorie più adatte. L'ideale sarebbe affrontare le curve in leggera accelerazione. Se seguiretequeste indicazioni, il logorio dei pneumatici sarà ridotto al minimo.
ZC170A1-AT Per ridurre al minimo i problemi di
guida durante il periodo invernale utilizzate le seguenti indicazioni:

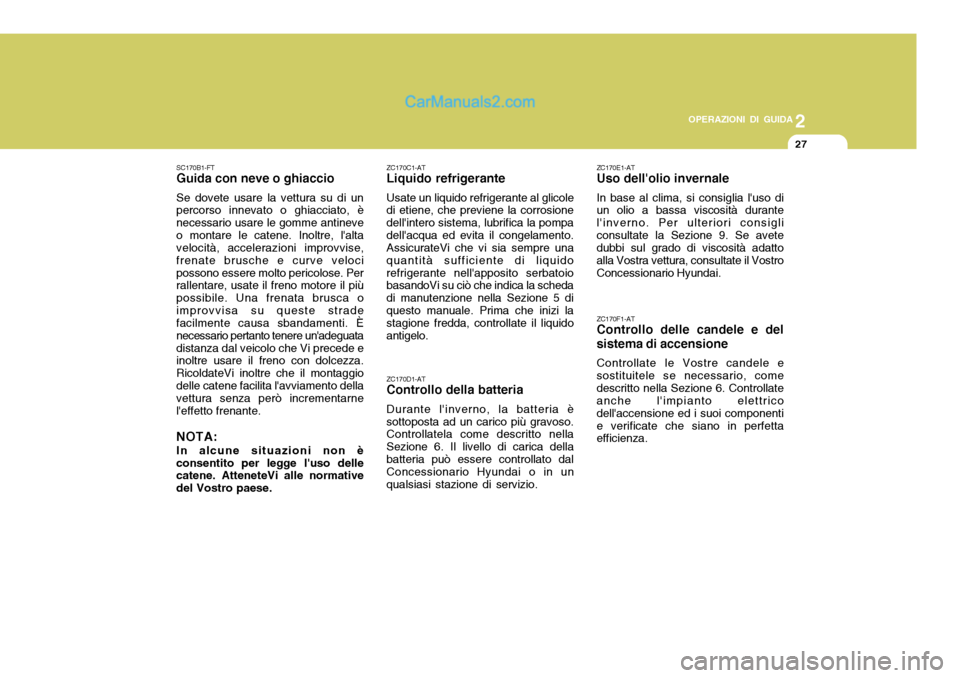

2
OPERAZIONI DI GUIDA
27
SC170B1-FT Guida con neve o ghiaccio Se dovete usare la vettura su di un percorso innevato o ghiacciato, è necessario usare le gomme antineveo montare le catene. Inoltre, l'alta velocità, accelerazioni improvvise, frenate brusche e curve velocipossono essere molto pericolose. Per rallentare, usate il freno motore il più possibile. Una frenata brusca oimprovvisa su queste strade facilmente causa sbandamenti. È necessario pertanto tenere un'adeguatadistanza dal veicolo che Vi precede e inoltre usare il freno con dolcezza. RicoldateVi inoltre che il montaggiodelle catene facilita l'avviamento della vettura senza però incrementarne l'effetto frenante. NOTA: In alcune situazioni non è consentito per legge l'uso delle catene. AtteneteVi alle normative del Vostro paese. ZC170C1-AT Liquido refrigerante Usate un liquido refrigerante al glicole di etiene, che previene la corrosione dell'intero sistema, lubrifica la pompadell'acqua ed evita il congelamento. AssicurateVi che vi sia sempre una quantità sufficiente di liquidorefrigerante nell'apposito serbatoio basandoVi su ciò che indica la scheda di manutenzione nella Sezione 5 diquesto manuale. Prima che inizi la stagione fredda, controllate il liquido antigelo. ZC170D1-AT Controllo della batteria Durante l'inverno, la batteria è sottoposta ad un carico più gravoso. Controllatela come descritto nella Sezione 6. Il livello di carica dellabatteria può essere controllato dal Concessionario Hyundai o in un qualsiasi stazione di servizio.
ZC170E1-AT Uso dell'olio invernale In base al clima, si consiglia l'uso di un olio a bassa viscosità durante l'inverno. Per ulteriori consigliconsultate la Sezione 9. Se avete dubbi sul grado di viscosità adatto alla Vostra vettura, consultate il VostroConcessionario Hyundai. ZC170F1-AT Controllo delle candele e del sistema di accensione Controllate le Vostre candele e sostituitele se necessario, comedescritto nella Sezione 6. Controllate anche l'impianto elettrico dell'accensione ed i suoi componentie verificate che siano in perfetta efficienza.

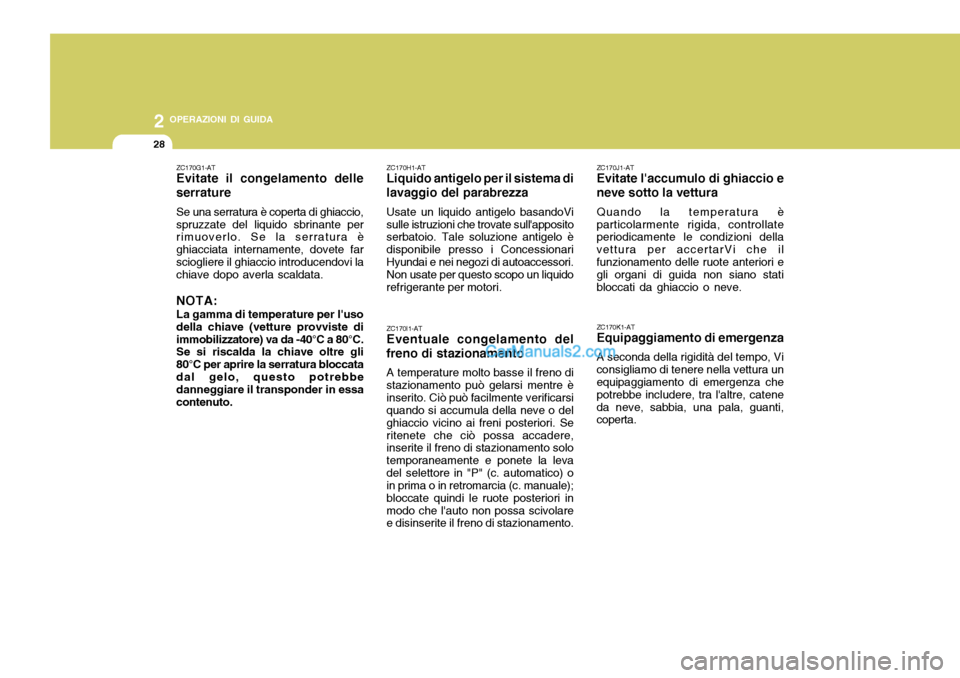

2 OPERAZIONI DI GUIDA
28
ZC170G1-AT Evitate il congelamento delle serrature Se una serratura è coperta di ghiaccio, spruzzate del liquido sbrinante per rimuoverlo. Se la serratura è ghiacciata internamente, dovete farsciogliere il ghiaccio introducendovi la chiave dopo averla scaldata. NOTA: La gamma di temperature per l'uso della chiave (vetture provviste diimmobilizzatore) va da -40°C a 80°C. Se si riscalda la chiave oltre gli 80°C per aprire la serratura bloccatadal gelo, questo potrebbe danneggiare il transponder in essa contenuto. ZC170H1-AT Liquido antigelo per il sistema di lavaggio del parabrezza Usate un liquido antigelo basandoVi sulle istruzioni che trovate sull'apposito serbatoio. Tale soluzione antigelo è disponibile presso i ConcessionariHyundai e nei negozi di autoaccessori. Non usate per questo scopo un liquido refrigerante per motori. ZC170I1-AT Eventuale congelamento del freno di stazionamento A temperature molto basse il freno di stazionamento può gelarsi mentre èinserito. Ciò può facilmente verificarsi quando si accumula della neve o del ghiaccio vicino ai freni posteriori. Seritenete che ciò possa accadere, inserite il freno di stazionamento solo temporaneamente e ponete la levadel selettore in "P" (c. automatico) o in prima o in retromarcia (c. manuale); bloccate quindi le ruote posteriori inmodo che l'auto non possa scivolare e disinserite il freno di stazionamento.ZC170J1-ATEvitate l'accumulo di ghiaccio e neve sotto la vettura Quando la temperatura è particolarmente rigida, controllate periodicamente le condizioni della vettura per accertarVi che ilfunzionamento delle ruote anteriori e gli organi di guida non siano stati bloccati da ghiaccio o neve. ZC170K1-AT Equipaggiamento di emergenza A seconda della rigidità del tempo, Vi consigliamo di tenere nella vettura un equipaggiamento di emergenza che potrebbe includere, tra l'altre, cateneda neve, sabbia, una pala, guanti, coperta.

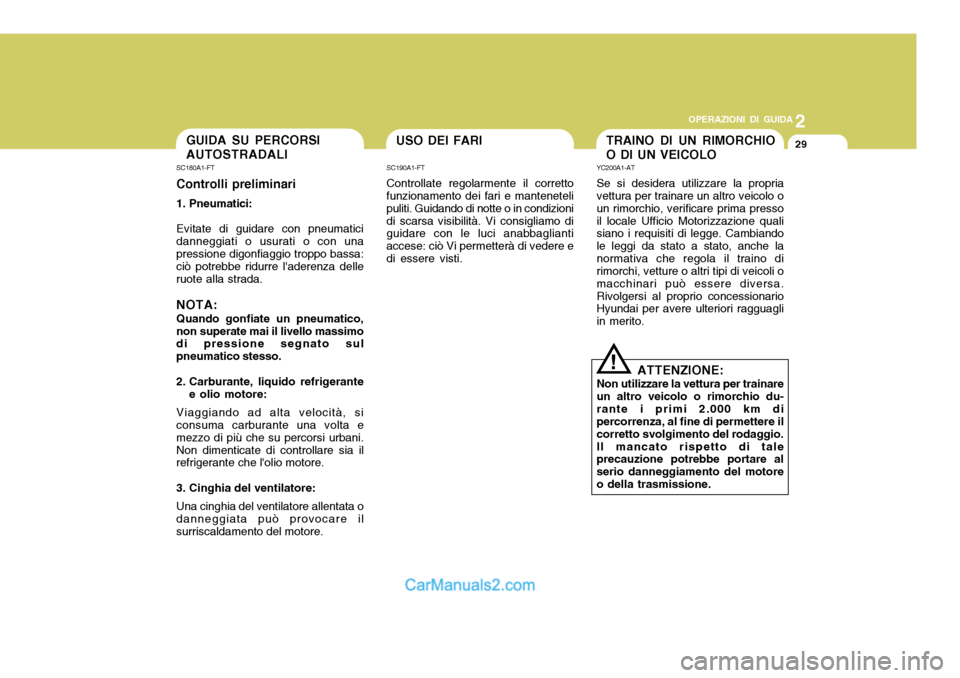

2
OPERAZIONI DI GUIDA
29TRAINO DI UN RIMORCHIO O DI UN VEICOLOUSO DEI FARIGUIDA SU PERCORSI AUTOSTRADALI
SC180A1-FT Controlli preliminari
1. Pneumatici:
Evitate di guidare con pneumatici danneggiati o usurati o con unapressione digonfiaggio troppo bassa: ciò potrebbe ridurre l'aderenza delle ruote alla strada. NOTA: Quando gonfiate un pneumatico, non superate mai il livello massimo di pressione segnato sul pneumatico stesso.
2. Carburante, liquido refrigerante e olio motore:
Viaggiando ad alta velocità, si consuma carburante una volta e mezzo di più che su percorsi urbani.Non dimenticate di controllare sia il refrigerante che l'olio motore.
3. Cinghia del ventilatore: Una cinghia del ventilatore allentata o danneggiata può provocare ilsurriscaldamento del motore. SC190A1-FT Controllate regolarmente il corretto funzionamento dei fari e manteneteli puliti. Guidando di notte o in condizionidi scarsa visibilità. Vi consigliamo di guidare con le luci anabbaglianti accese: ciò Vi permetterà di vedere edi essere visti.
YC200A1-AT Se si desidera utilizzare la propria vettura per trainare un altro veicolo o un rimorchio, verificare prima pressoil locale Ufficio Motorizzazione quali siano i requisiti di legge. Cambiando le leggi da stato a stato, anche lanormativa che regola il traino di rimorchi, vetture o altri tipi di veicoli o macchinari può essere diversa.Rivolgersi al proprio concessionario Hyundai per avere ulteriori ragguagli in merito.
ATTENZIONE:
Non utilizzare la vettura per trainareun altro veicolo o rimorchio du-rante i primi 2.000 km di percorrenza, al fine di permettere il corretto svolgimento del rodaggio.Il mancato rispetto di tale precauzione potrebbe portare al serio danneggiamento del motoreo della trasmissione.
!

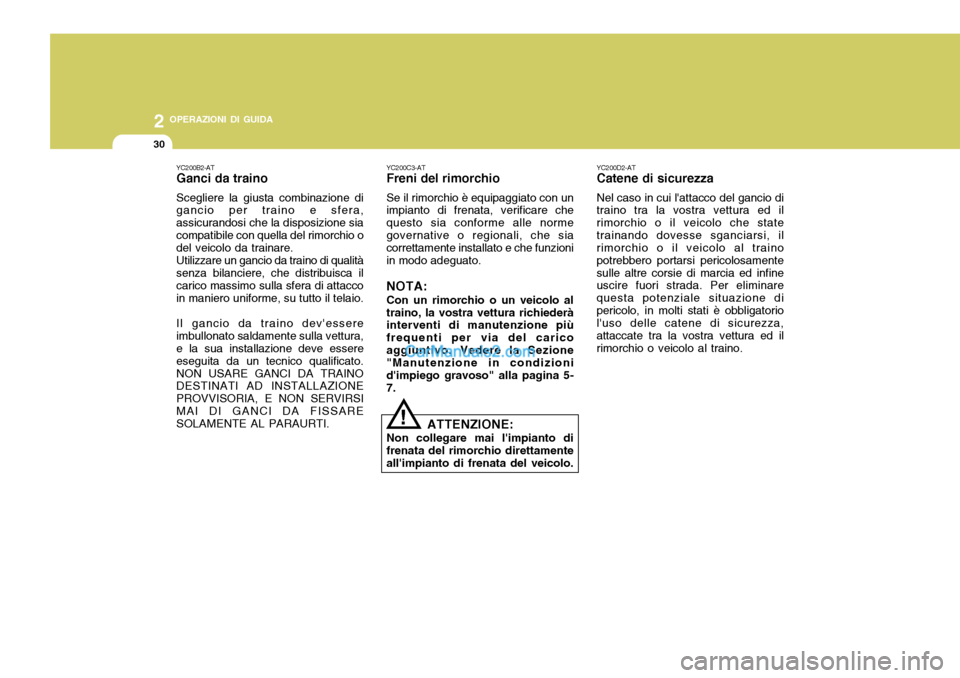

2 OPERAZIONI DI GUIDA
30
YC200C3-AT Freni del rimorchio Se il rimorchio è equipaggiato con un impianto di frenata, verificare che questo sia conforme alle normegovernative o regionali, che sia correttamente installato e che funzioni in modo adeguato. NOTA: Con un rimorchio o un veicolo al traino, la vostra vettura richiederà interventi di manutenzione più frequenti per via del caricoaggiuntivo. Vedere la Sezione "Manutenzione in condizioni d'impiego gravoso" alla pagina 5-7.
ATTENZIONE:
Non collegare mai l'impianto difrenata del rimorchio direttamenteall'impianto di frenata del veicolo.
! YC200D2-AT Catene di sicurezza Nel caso in cui l'attacco del gancio di traino tra la vostra vettura ed il rimorchio o il veicolo che statetrainando dovesse sganciarsi, il rimorchio o il veicolo al traino potrebbero portarsi pericolosamentesulle altre corsie di marcia ed infine uscire fuori strada. Per eliminare questa potenziale situazione dipericolo, in molti stati è obbligatorio l'uso delle catene di sicurezza, attaccate tra la vostra vettura ed ilrimorchio o veicolo al traino.
YC200B2-AT Ganci da traino Scegliere la giusta combinazione di gancio per traino e sfera, assicurandosi che la disposizione siacompatibile con quella del rimorchio o del veicolo da trainare. Utilizzare un gancio da traino di qualità senza bilanciere, che distribuisca il carico massimo sulla sfera di attacco in maniero uniforme, su tutto il telaio. Il gancio da traino dev'essere imbullonato saldamente sulla vettura, e la sua installazione deve essere eseguita da un tecnico qualificato.NON USARE GANCI DA TRAINO DESTINATI AD INSTALLAZIONE PROVVISORIA, E NON SERVIRSIMAI DI GANCI DA FISSARE SOLAMENTE AL PARAURTI.
