Hyundai Santa Fe 2010 Brukerhåndbok (in Norwegian)

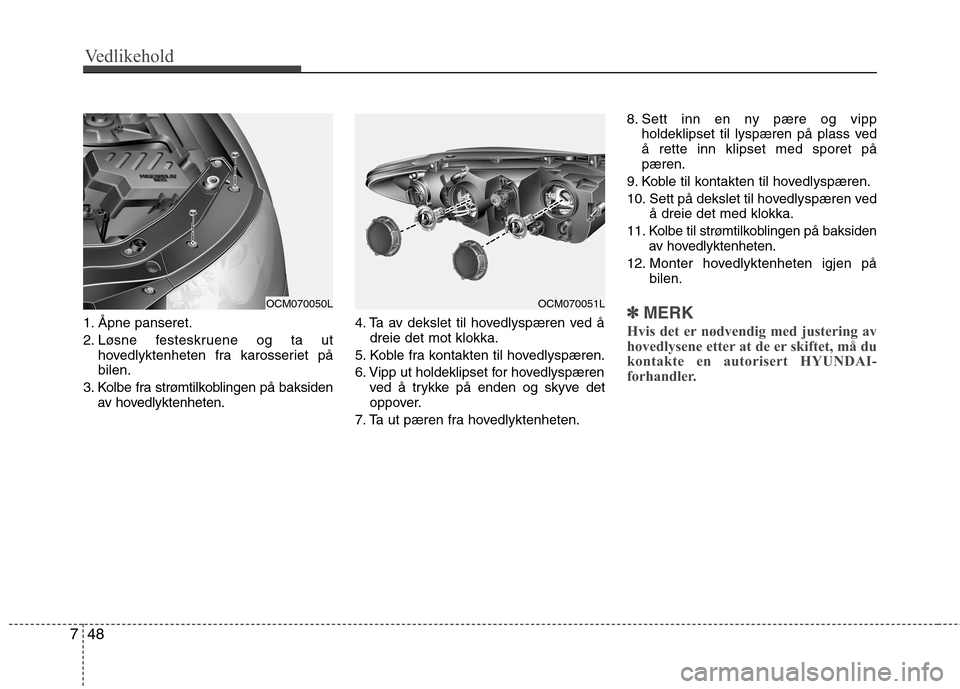

Vedlikehold
48
7
1. Åpne panseret.
2. Løsne festeskruene og ta ut
hovedlyktenheten fra karosseriet på bilen.
3. Kolbe fra strømtilkoblingen på baksiden av hovedlyktenheten. 4. Ta av dekslet til hovedlyspæren ved å
dreie det mot klokka.
5. Koble fra kontakten til hovedlyspæren.
6. Vipp ut holdeklipset for hovedlyspæren ved å trykke på enden og skyve det
oppover.
7. Ta ut pæren fra hovedlyktenheten. 8. Sett inn en ny pære og vipp
holdeklipset til lyspæren på plass vedå rette inn klipset med sporet påpæren.
9. Koble til kontakten til hovedlyspæren.
10. Sett på dekslet til hovedlyspæren ved å dreie det med klokka.
11. Kolbe til strømtilkoblingen på baksiden av hovedlyktenheten.
12. Monter hovedlyktenheten igjen på bilen.✽✽MERK
Hvis det er nødvendig med justering av
hovedlysene etter at de er skiftet, må du
kontakte en autorisert HYUNDAI-
forhandler.OCM070051LOCM070050L

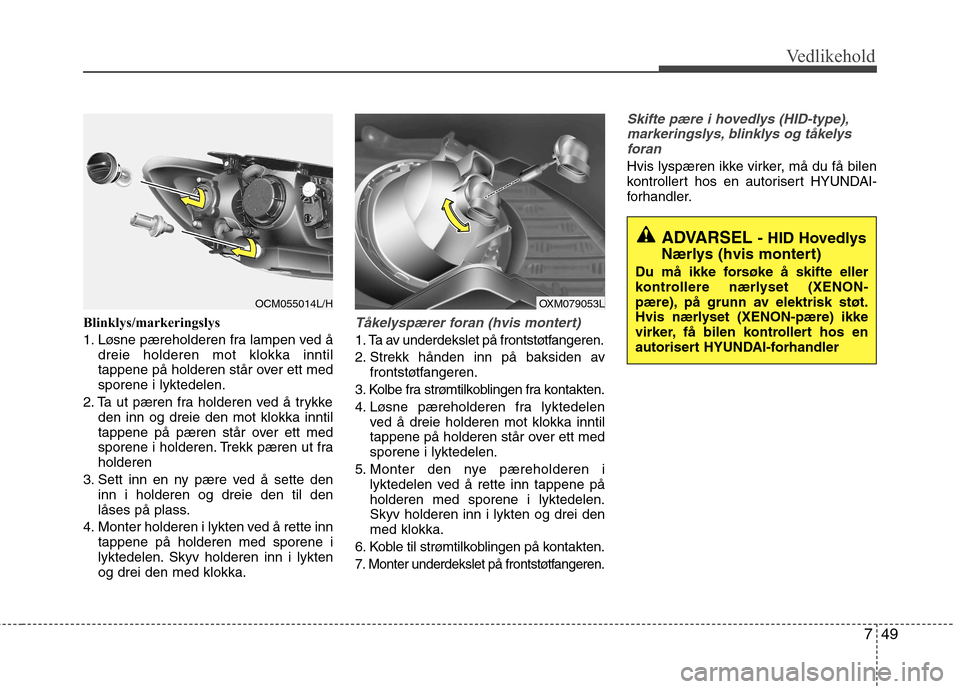

749
Vedlikehold
Blinklys/markeringslys
1. Løsne pæreholderen fra lampen ved ådreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
2. Ta ut pæren fra holderen ved å trykke den inn og dreie den mot klokka inntil
tappene på pæren står over ett med
sporene i holderen. Trekk pæren ut fraholderen
3. Sett inn en ny pære ved å sette den inn i holderen og dreie den til den
låses på plass.
4. Monter holderen i lykten ved å rette inn tappene på holderen med sporene i
lyktedelen. Skyv holderen inn i lyktenog drei den med klokka.Tåkelyspærer foran (hvis montert)
1. Ta av underdekslet på frontstøtfangeren.
2. Strekk hånden inn på baksiden av
frontstøtfangeren.
3. Kolbe fra strømtilkoblingen fra kontakten.
4. Løsne pæreholderen fra lyktedelen ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
5. Monter den nye pæreholderen i lyktedelen ved å rette inn tappene påholderen med sporene i lyktedelen.Skyv holderen inn i lykten og drei denmed klokka.
6. Koble til strømtilkoblingen på kontakten.
7. Monter underdekslet på frontstøtfangeren.
Skifte pære i hovedlys (HID-type), markeringslys, blinklys og tåkelys foran
Hvis lyspæren ikke virker, må du få bilen
kontrollert hos en autorisert HYUNDAI-
forhandler.
OXM079053LOCM055014L/H
ADVARSEL - HID Hovedlys
Nærlys (hvis montert)
Du må ikke forsøke å skifte eller
kontrollere nærlyset (XENON-
pære), på grunn av elektrisk støt.
Hvis nærlyset (XENON-pære) ikke
virker, få bilen kontrollert hos en
autorisert HYUNDAI-forhandler

Vedlikehold
50
7

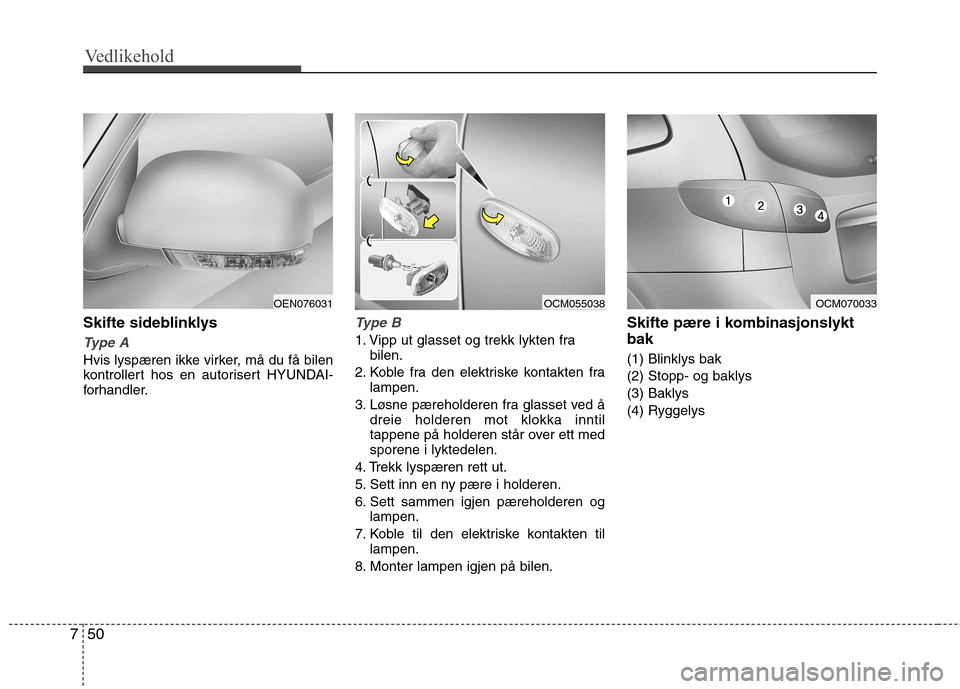

Skifte sideblinklys
Type A
Hvis lyspæren ikke virker, må du få bilen
kontrollert hos en autorisert HYUNDAI-
forhandler.
Type B
1. Vipp ut glasset og trekk lykten fra
bilen.
2. Koble fra den elektriske kontakten fra lampen.
3. Løsne pæreholderen fra glasset ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
4. Trekk lyspæren rett ut.
5. Sett inn en ny pære i holderen.
6. Sett sammen igjen pæreholderen og lampen.
7. Koble til den elektriske kontakten til lampen.
8. Monter lampen igjen på bilen. Skifte pære i kombinasjonslykt bak (1) Blinklys bak (2) Stopp- og baklys (3) Baklys(4) Ryggelys
OEN076031OCM055038OCM070033

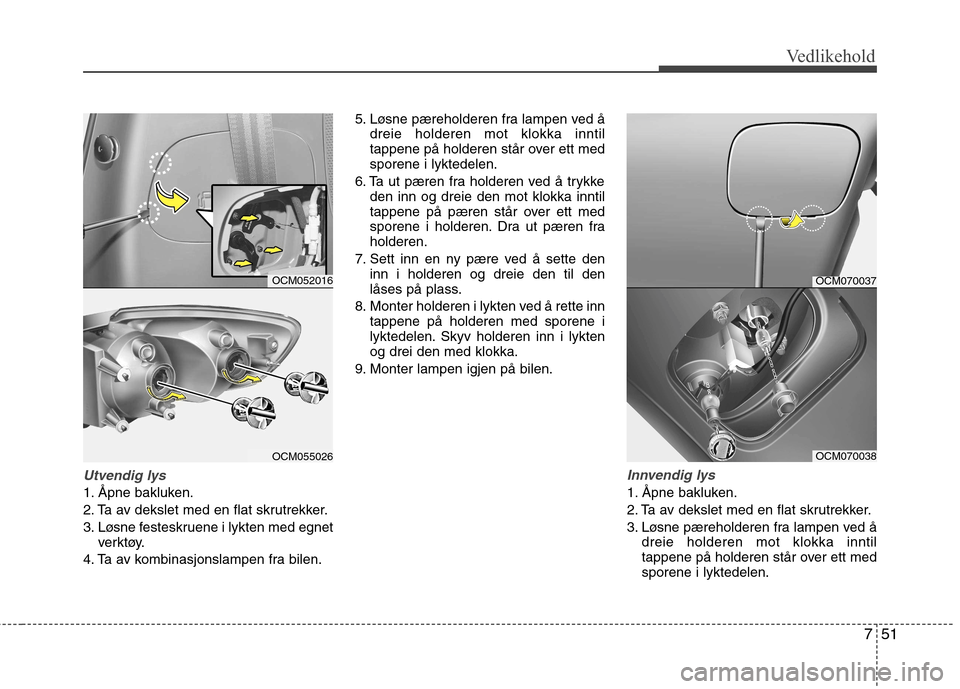

751
Vedlikehold
Utvendig lys
1. Åpne bakluken.
2. Ta av dekslet med en flat skrutrekker.
3. Løsne festeskruene i lykten med egnetverktøy.
4. Ta av kombinasjonslampen fra bilen. 5. Løsne pæreholderen fra lampen ved å
dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
6. Ta ut pæren fra holderen ved å trykke den inn og dreie den mot klokka inntil
tappene på pæren står over ett med
sporene i holderen. Dra ut pæren fraholderen.
7. Sett inn en ny pære ved å sette den inn i holderen og dreie den til den
låses på plass.
8. Monter holderen i lykten ved å rette inn tappene på holderen med sporene i
lyktedelen. Skyv holderen inn i lyktenog drei den med klokka.
9. Monter lampen igjen på bilen.
Innvendig lys
1. Åpne bakluken.
2. Ta av dekslet med en flat skrutrekker.
3. Løsne pæreholderen fra lampen ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
OCM052016
OCM055026
OCM070037
OCM070038

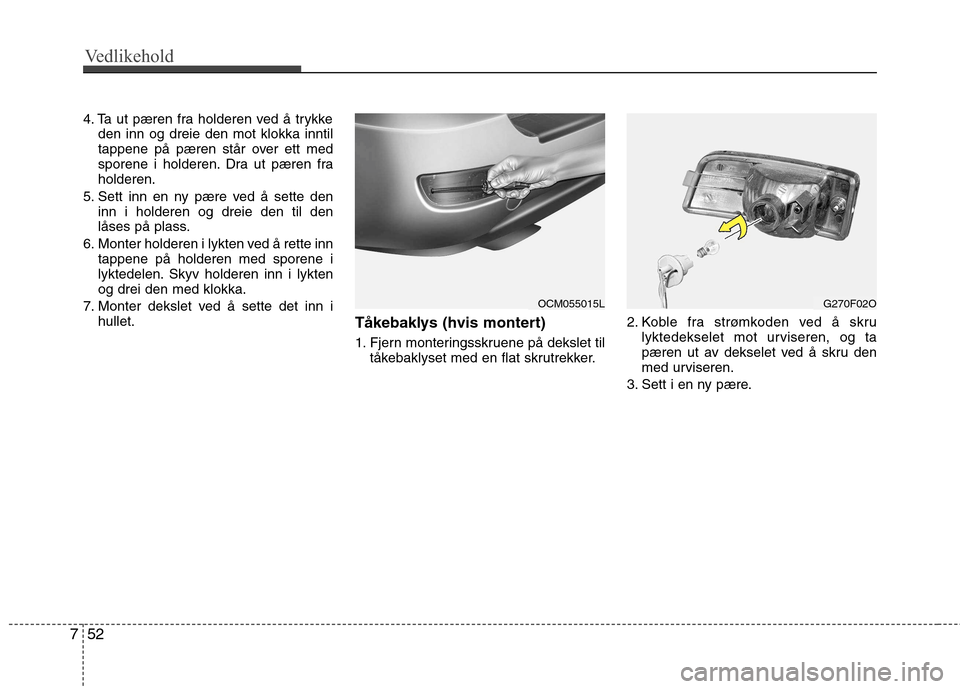

Vedlikehold
52
7
4. Ta ut pæren fra holderen ved å trykke
den inn og dreie den mot klokka inntil
tappene på pæren står over ett med
sporene i holderen. Dra ut pæren fraholderen.
5. Sett inn en ny pære ved å sette den inn i holderen og dreie den til den
låses på plass.
6. Monter holderen i lykten ved å rette inn tappene på holderen med sporene i
lyktedelen. Skyv holderen inn i lyktenog drei den med klokka.
7. Monter dekslet ved å sette det inn i hullet. Tåkebaklys (hvis montert)
1. Fjern monteringsskruene på dekslet til
tåkebaklyset med en flat skrutrekker. 2. Koble fra strømkoden ved å skru
lyktedekselet mot urviseren, og ta
pæren ut av dekselet ved å skru den
med urviseren.
3. Sett i en ny pære.
OCM055015LG270F02O

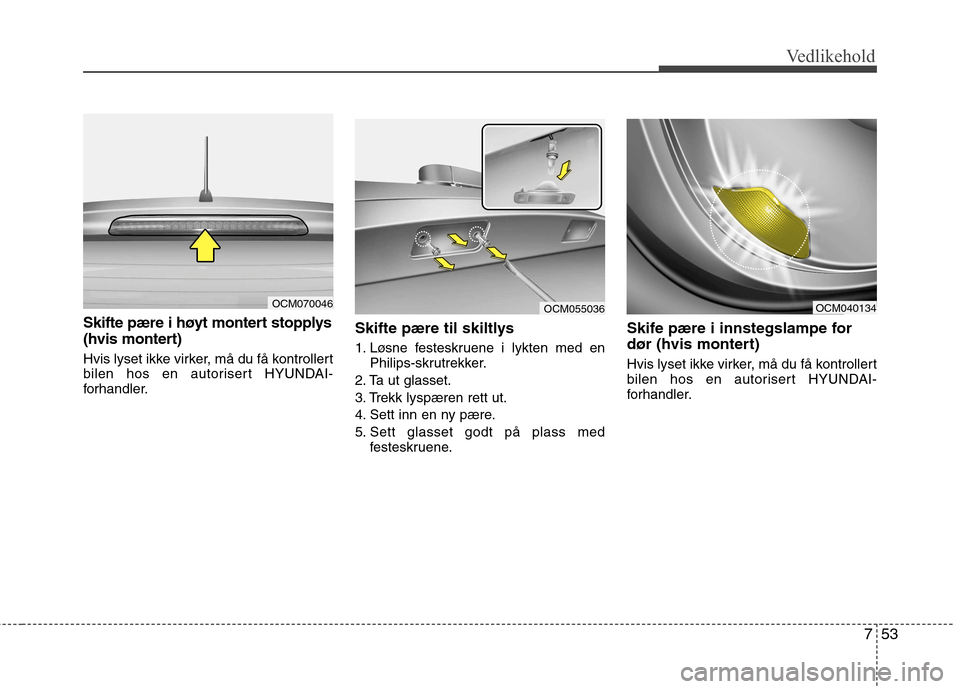

753
Vedlikehold
Skifte pære i høyt montert stopplys
(hvis montert)
Hvis lyset ikke virker, må du få kontrollert
bilen hos en autorisert HYUNDAI-
forhandler.Skifte pære til skiltlys
1. Løsne festeskruene i lykten med en
Philips-skrutrekker.
2. Ta ut glasset.
3. Trekk lyspæren rett ut.
4. Sett inn en ny pære.
5. Sett glasset godt på plass med festeskruene. Skife pære i innstegslampe for
dør (hvis montert)
Hvis lyset ikke virker, må du få kontrollert
bilen hos en autorisert HYUNDAI-
forhandler.OCM055036OCM040134OCM070046

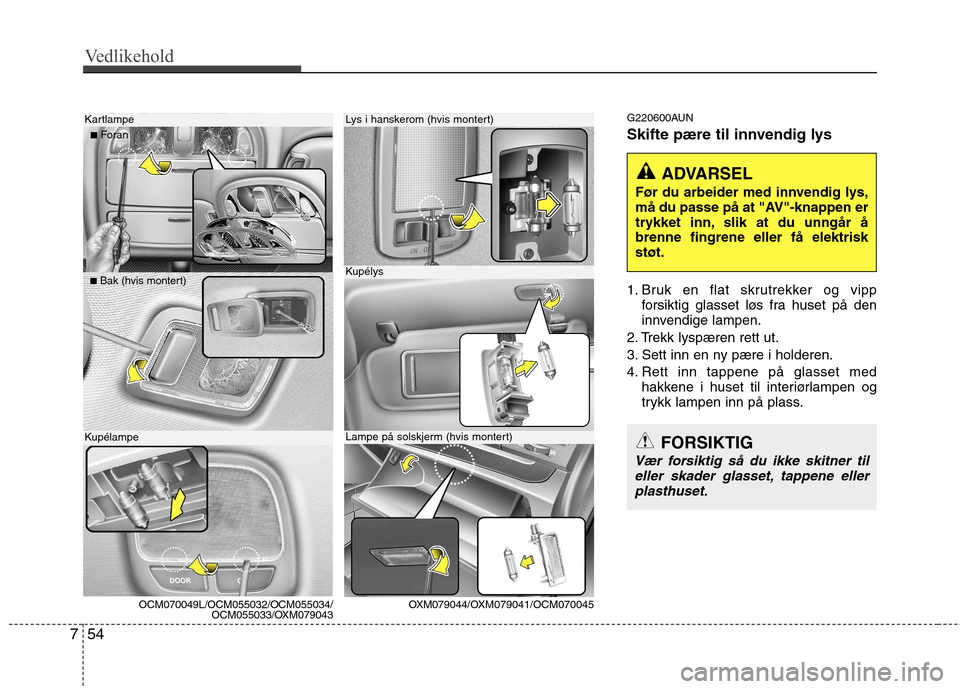

Vedlikehold
54
7
G220600AUN
Skifte pære til innvendig lys
1. Bruk en flat skrutrekker og vipp
forsiktig glasset løs fra huset på den
innvendige lampen.
2. Trekk lyspæren rett ut.
3. Sett inn en ny pære i holderen.
4. Rett inn tappene på glasset med hakkene i huset til interiørlampen og
trykk lampen inn på plass.
ADVARSEL
Før du arbeider med innvendig lys,
må du passe på at "AV"-knappen er
trykket inn, slik at du unngår åbrenne fingrene eller få elektriskstøt.
FORSIKTIG
Vær forsiktig så du ikke skitner til eller skader glasset, tappene eller
plasthuset.
Kartlampe
■ Foran
■Bak (hvis montert)
OXM079044/O XM079041/OCM070045
Lampe på solskjerm (hvis montert)
Lys i hanskerom (hvis montert)
Kupélys
Kupélampe
OCM070049L/OCM055032/OCM055034/ OCM055033/OXM079043

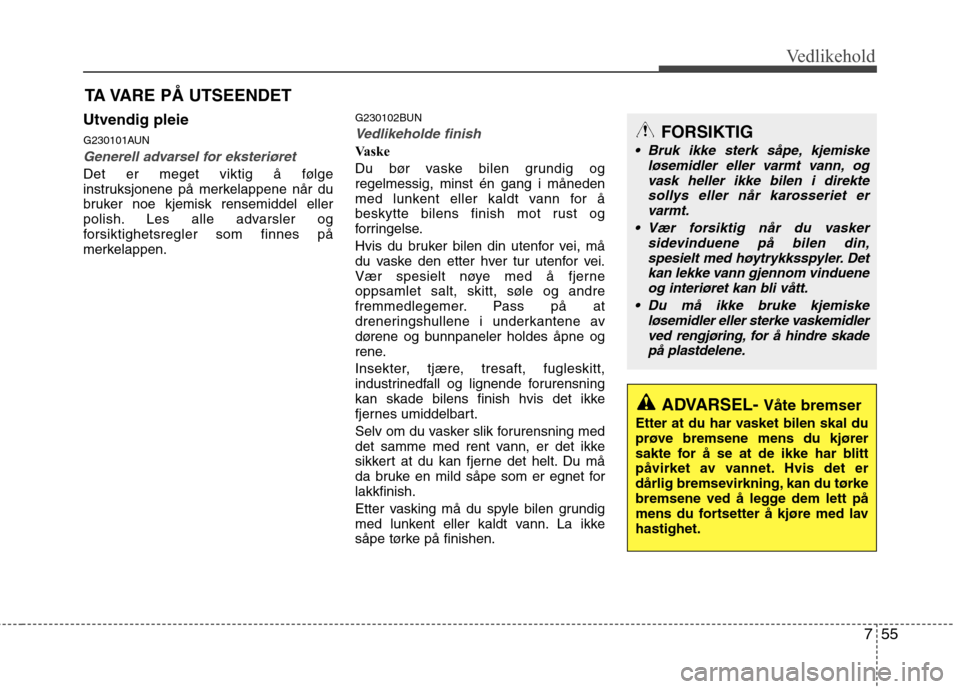

755
Vedlikehold
TA VARE PÅ UTSEENDET
Utvendig pleie
G230101AUN
Generell advarsel for eksteriøret
Det er meget viktig å følge
instruksjonene på merkelappene når du
bruker noe kjemisk rensemiddel eller
polish. Les alle advarsler og
forsiktighetsregler som finnes på
merkelappen. G230102BUN
Vedlikeholde finish
Vaske
Du bør vaske bilen grundig og regelmessig, minst én gang i måneden
med lunkent eller kaldt vann for å
beskytte bilens finish mot rust og
forringelse.
Hvis du bruker bilen din utenfor vei, må
du vaske den etter hver tur utenfor vei.
Vær spesielt nøye med å fjerne
oppsamlet salt, skitt, søle og andre
fremmedlegemer. Pass på at
dreneringshullene i underkantene av
dørene og bunnpaneler holdes åpne og
rene.
Insekter, tjære, tresaft, fugleskitt,
industrinedfall og lignende forurensning
kan skade bilens finish hvis det ikke
fjernes umiddelbart.
Selv om du vasker slik forurensning med
det samme med rent vann, er det ikke
sikkert at du kan fjerne det helt. Du må
da bruke en mild såpe som er egnet forlakkfinish.
Etter vasking må du spyle bilen grundig
med lunkent eller kaldt vann. La ikke
såpe tørke på finishen.
ADVARSEL-
Våte bremser
Etter at du har vasket bilen skal du prøve bremsene mens du kjører
sakte for å se at de ikke har blitt
påvirket av vannet. Hvis det er
dårlig bremsevirkning, kan du tørke
bremsene ved å legge dem lett på
mens du fortsetter å kjøre med lavhastighet.
FORSIKTIG
Bruk ikke sterk såpe, kjemiske løsemidler eller varmt vann, og
vask heller ikke bilen i direkte sollys eller når karosseriet ervarmt.
Vær forsiktig når du vasker sidevinduene på bilen din,spesielt med høytrykksspyler. Detkan lekke vann gjennom vinduene og interiøret kan bli vått.
Du må ikke bruke kjemiske løsemidler eller sterke vaskemidlerved rengjøring, for å hindre skadepå plastdelene.

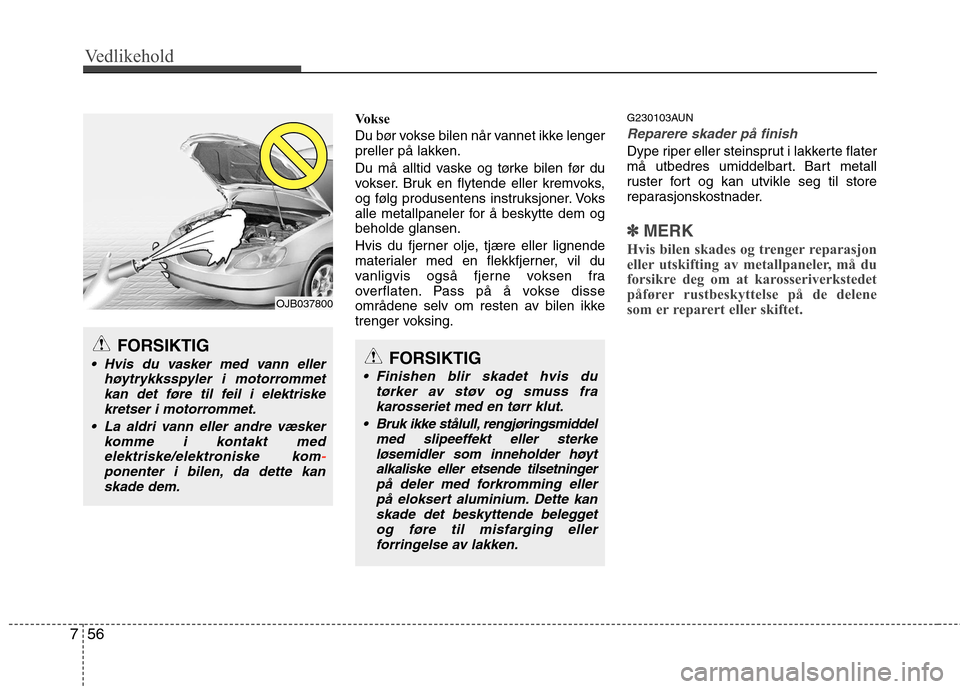

Vedlikehold
56
7
Vokse
Du bør vokse bilen når vannet ikke lenger
preller på lakken.
Du må alltid vaske og tørke bilen før du
vokser. Bruk en flytende eller kremvoks,
og følg produsentens instruksjoner. Voks
alle metallpaneler for å beskytte dem ogbeholde glansen.
Hvis du fjerner olje, tjære eller lignende
materialer med en flekkfjerner, vil du
vanligvis også fjerne voksen fra
overflaten. Pass på å vokse disse
områdene selv om resten av bilen ikke
trenger voksing. G230103AUN
Reparere skader på finish
Dype riper eller steinsprut i lakkerte flater
må utbedres umiddelbart. Bart metall
ruster fort og kan utvikle seg til store
reparasjonskostnader.
✽✽
MERK
Hvis bilen skades og trenger reparasjon
eller utskifting av metallpaneler, må du
forsikre deg om at karosseriverkstedet
påfører rustbeskyttelse på de delene
som er reparert eller skiftet.
FORSIKTIG
Finishen blir skadet hvis du tørker av støv og smuss fra
karosseriet med en tørr klut.
Bruk ikke stålull, rengjøringsmiddel med slipeeffekt eller sterkeløsemidler som inneholder høyt alkaliske eller etsende tilsetninger
på deler med forkromming ellerpå eloksert aluminium. Dette kanskade det beskyttende belegget og føre til misfarging eller
forringelse av lakken.
FORSIKTIG
Hvis du vasker med vann eller høytrykksspyler i motorrommetkan det føre til feil i elektriske
kretser i motorrommet.
La aldri vann eller andre væsker komme i kontakt medelektriske/elektroniske kom
-ponenter i bilen, da dette kanskade dem.
OJB037800

757
Vedlikehold

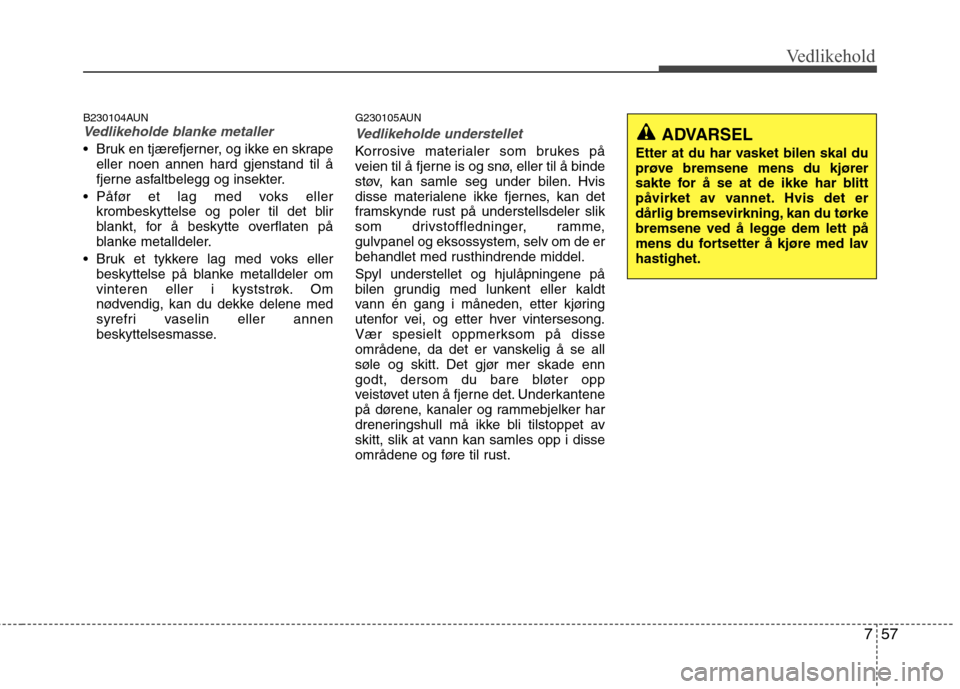

B230104AUNVedlikeholde blanke metaller
Bruk en tjærefjerner, og ikke en skrapeeller noen annen hard gjenstand til å
fjerne asfaltbelegg og insekter.
Påfør et lag med voks eller krombeskyttelse og poler til det blir
blankt, for å beskytte overflaten på
blanke metalldeler.
Bruk et tykkere lag med voks eller beskyttelse på blanke metalldeler om
vinteren eller i kyststrøk. Om
nødvendig, kan du dekke delene med
syrefri vaselin eller annen
beskyttelsesmasse. G230105AUNVedlikeholde understellet
Korrosive materialer som brukes på
veien til å fjerne is og snø, eller til å binde
støv, kan samle seg under bilen. Hvis
disse materialene ikke fjernes, kan det
framskynde rust på understellsdeler slik
som drivstoffledninger, ramme,gulvpanel og eksossystem, selv om de er
behandlet med rusthindrende middel.
Spyl understellet og hjulåpningene på
bilen grundig med lunkent eller kaldt
vann én gang i måneden, etter kjøring
utenfor vei, og etter hver vintersesong.
Vær spesielt oppmerksom på disse
områdene, da det er vanskelig å se all
søle og skitt. Det gjør mer skade enn
godt, dersom du bare bløter opp
veistøvet uten å fjerne det. Underkantene
på dørene, kanaler og rammebjelker har
dreneringshull må ikke bli tilstoppet av
skitt, slik at vann kan samles opp i disse
områdene og føre til rust.
ADVARSEL
Etter at du har vasket bilen skal du prøve bremsene mens du kjører
sakte for å se at de ikke har blitt
påvirket av vannet. Hvis det er
dårlig bremsevirkning, kan du tørke
bremsene ved å legge dem lett på
mens du fortsetter å kjøre med lavhastighet.
