Vedlikehold
38
7
G210101AXM

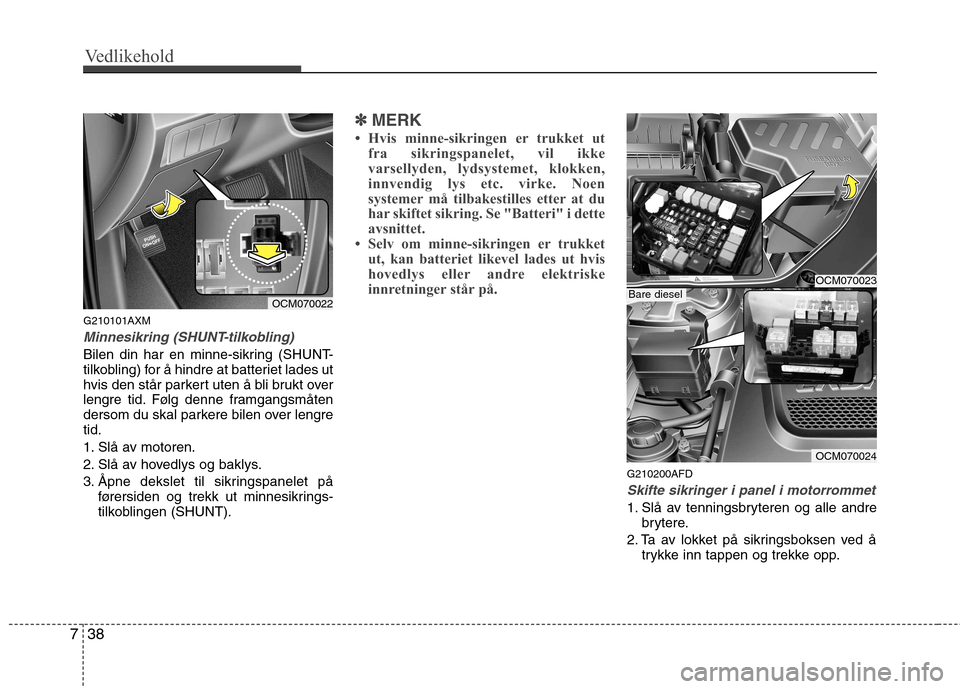

Minnesikring (SHUNT-tilkobling)
Bilen din har en minne-sikring (SHUNT-
tilkobling) for å hindre at batteriet lades ut
hvis den står parkert uten å bli brukt over
lengre tid. Følg denne framgangsmåten
dersom du skal parkere bilen over lengretid.
1. Slå av motoren.
2. Slå av hovedlys og baklys.
3. Åpne dekslet til sikringspanelet på
førersiden og trekk ut minnesikrings-
tilkoblingen (SHUNT).
✽✽ MERK
 Hvis minne-sikringen er trukket ut fra sikringspanelet, vil ikke
varsellyden, lydsystemet, klokken,
innvendig lys etc. virke. Noen
systemer må tilbakestilles etter at du
har skiftet sikring. Se "Batteri" i dette
avsnittet.
 Selv om minne-sikringen er trukket ut, kan batteriet likevel lades ut hvis
hovedlys eller andre elektriske
innretninger står på.
G210200AFD
Skifte sikringer i panel i motorrommet
1. Slå av tenningsbryteren og alle andre brytere.
2. Ta av lokket på sikringsboksen ved å trykke inn tappen og trekke opp.
OCM070022
OCM070023
OCM070024
Bare diesel

739
Vedlikehold
3. Kontroller sikringen som ble tatt ut ogskift den hvis den er brent. Bruk
uttrekkerverktøyet som finnes i
sikringspanelet for å ta ut eller sette
inn en sikring.
4. Skyv inn en ny sikring med samme verdi, og pass på at den sitter stramt iklipset.
Hvis den sitter løst, må du kontakte en
autorisert HYUNDAI-forhandler.
G210201ACM

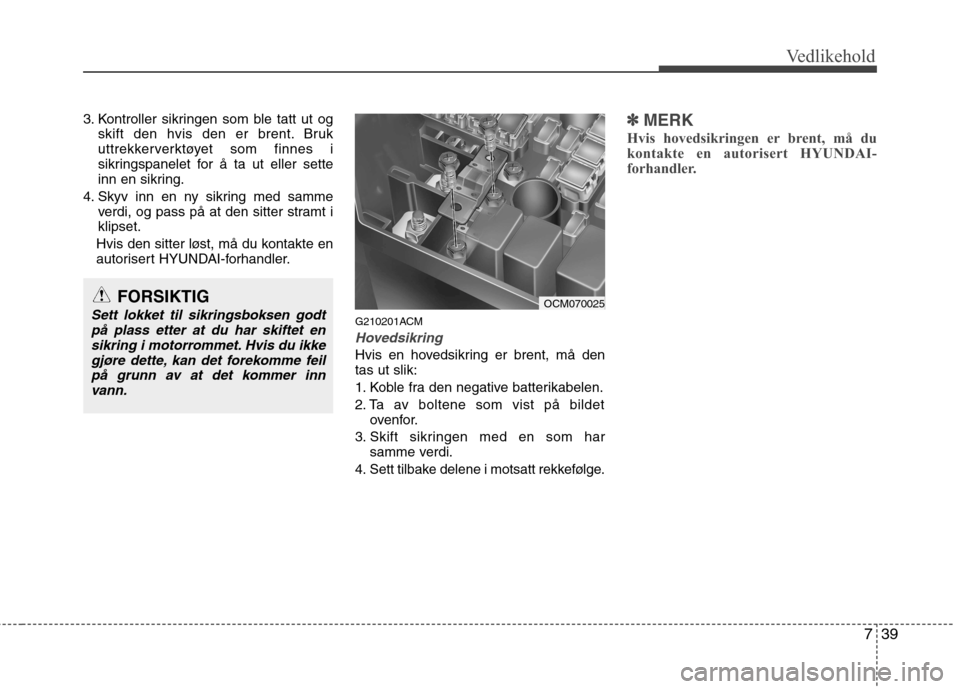

Hovedsikring
Hvis en hovedsikring er brent, må den tas ut slik:
1. Koble fra den negative batterikabelen.
2. Ta av boltene som vist på bildetovenfor.
3. Skift sikringen med en som har samme verdi.
4. Sett tilbake delene i motsatt rekkefølge.
✽✽ MERK
Hvis hovedsikringen er brent, må du
kontakte en autorisert HYUNDAI-
forhandler.
FORSIKTIG
Sett lokket til sikringsboksen godt på plass etter at du har skiftet ensikring i motorrommet. Hvis du ikke
gjøre dette, kan det forekomme feilpå grunn av at det kommer innvann.OCM070025

Vedlikehold
40
7
✽✽
MERK
Det er ikke sikkert at alle beskrivelsene
til sikringspanelet som er gitt i denne
håndboken gjelder for din bil. Den er
riktig på trykketidspunktet. Se på
klistremerket i sikringsboksen når du
kontrollerer sikringer på din bil.G210300AFD
Beskrivelse av sikrings-/relépanel
På innsiden av lokket til sikrings-/reléboksen finner du et klistremerke som beskriver
sikringens/reléets navn og verdi.
Motorrommet
OCM070026/OCM070027/OCM070028
Bare diesel
Panel på førersiden

741
Vedlikehold
Sikringspanel innvendig på førersidenBeskrivelse Sikringsverdi
Beskyttet komponent
START 10A Tyverialarmrelé
P/WDW LH 25A Hovedbryter til elektriske vinduer, el. vindusbryter bak VS
P/WDW RH 25A Hovedbryter til el. vinduer, el.vindusbryter til passasjerside, el.vindusbryter bak HS
S/ROOF 20A S/TAK soltakmotor
P/SEAT 30A Manuell setebryter fører-/passasjerside, bryter for korsryggstøtte til sjåfør
SAFETY PWR 25A Sikkerhetsmodul til el. vinduer
MIRR HTD 10A Duggfjerningsbryter bak, strømbryter utvendig speil for fører-/passasjersideA/BAG #1 15A SRS-styreenhet
ROOM LP 10A Instrumentpanel (IND.), dørlampe fører-/passasjerside, kartlampe, kupélampe, lastelampe, lysbryter
sminkespeil for fører-/passasjerside, kupélys bak VS/HS
A/CON 10A Kontrollmodul klimaanlegg foran, ioniser på instrumentpanel, innvendig sensor i bilen, regnsensor
elektrokromspeil, soltakmotor, klimaanleggbryter bak ICM-reléboks (relé klimaanlegg bak,
hovedlysspylerrelé) vifterelé, GM02 (jord)
H/LP WASHER 25A ICM-reléboks (hovedlysspylerrelé) P/AMP 30A Lydsystem amp
P/OUTLET CTR 25A Midtre strømuttak P/OUTLET 25A Strømuttak foran og sigarettenner, strømuttak bak
C/LIGHTER 15A Strømuttak foran og sigarettenner
DR/LOCK 20A Dør låse-/låse-opp relé, ICM-reléboks (sperrelåsrelé), BCM, Dørlåsmotor fører-/passasjerside,
dørlåsmotor bak VS/HS, Låsemotor bakluke, GM01 (jord)
A/BAG IND 10A Instrumentpanel (IND.), PAB-utkoblingsbryter, digital klokke
ESC SW 10A ESP-bryter, styrevinkelbryter, ICM-reléboks (P/N relé), Kontrollmodul setevarmer for fører-
/passasjerside, Multifunksjonsbryter (Remocon)
T/SIG 10A Nødblinklysbryter
RR FOG 15A ICM-reléboks (tåkelysrelé bak)

Vedlikehold
42
7

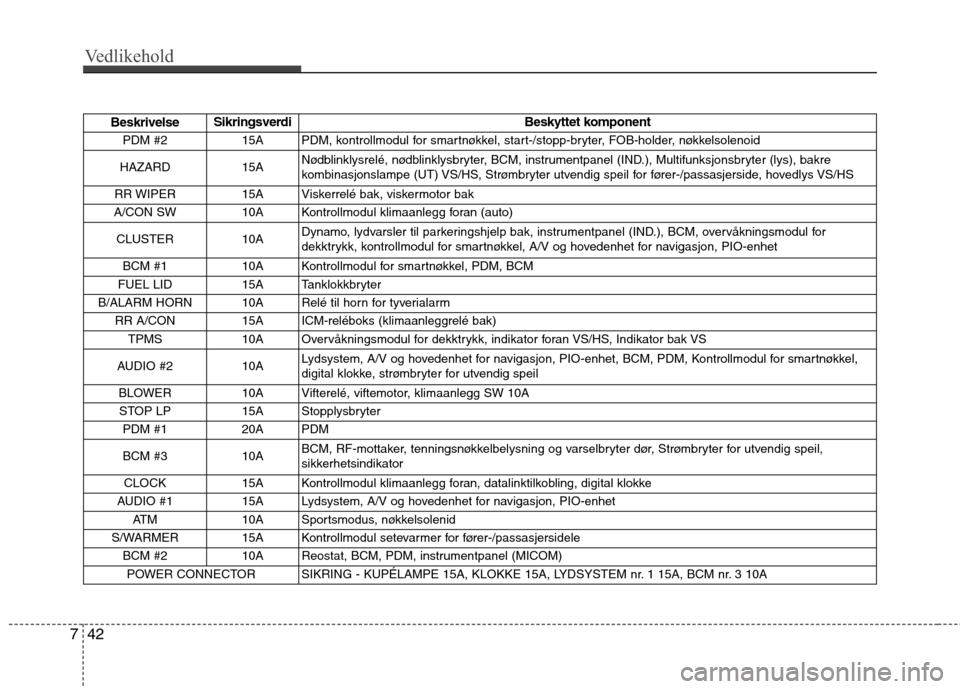

Beskrivelse Sikringsverdi
Beskyttet komponent
PDM #2 15A PDM, kontrollmodul for smartnøkkel, start-/stopp-bryter, FOB-holder, nøkkelsolenoid
HAZARD 15A Nødblinklysrelé, nødblinklysbryter, BCM, instrumentpanel (IND.), Multifunksjonsbryter (lys), bakre
kombinasjonslampe (UT) VS/HS, Strømbryter utvendig speil for fører-/passasjerside, hovedlys VS/HS
RR WIPER 15A Viskerrelé bak, viskermotor bak
A/CON SW 10A Kontrollmodul klimaanlegg foran (auto)
CLUSTER 10A Dynamo, lydvarsler til parkeringshjelp bak, instrumentpanel (IND.), BCM, overvåkningsmodul for
dekktrykk, kontrollmodul for smartnøkkel, A/V og hovedenhet for navigasjon, PIO-enhet
BCM #1 10A Kontrollmodul for smartnøkkel, PDM, BCM
FUEL LID 15A Tanklokkbryter
B/ALARM HORN 10A Relé til horn for tyverialarm RR A/CON 15A ICM-reléboks (klimaanleggrelé bak)TPMS 10A Overvåkningsmodul for dekktrykk, indikator foran VS/HS, Indikator bak VS
AUDIO #2 10A Lydsystem, A/V og hovedenhet for navigasjon, PIO-enhet, BCM, PDM, Kontrollmodul for smartnøkkel,
digital klokke, strømbryter for utvendig speil
BLOWER 10A Vifterelé, viftemotor, klimaanlegg SW 10A STOP LP 15A Stopplysbryter PDM #1 20A PDM
BCM #3 10A BCM, RF-mottaker, tenningsnøkkelbelysning og varselbryter dør, Strømbryter for utvendig speil,
sikkerhetsindikator
CLOCK 15A Kontrollmodul klimaanlegg foran, datalinktilkobling, digital klokke
AUDIO #1 15A Lydsystem, A/V og hovedenhet for navigasjon, PIO-enhet
ATM 10A Sportsmodus, nøkkelsolenid
S/WARMER 15A Kontrollmodul setevarmer for fører-/passasjersidele BCM #2 10A Reostat, BCM, PDM, instrumentpanel (MICOM)
POWER CONNECTOR SIKRING - KUPÉLAMPE 15A, KLOKKE 15A, LYDSYSTEM nr. 1 15A, BCM nr. 3 10A

743
Vedlikehold
MotorrommetBeskrivelse Sikringsverdi
Beskyttet komponent
ALT 175A SIKRINGSKINNE - BLR, B+ 2, EL./VINDU, ABS 1, ABS 2, SIKRING - ISFJERNER, OPPV. BAKRUTE,
KLIMAANLEGG, TÅKELYS FORAN, NÆRLYS VS, NÆRLYS HS)
IGN 1 40A Tenningsbryter (ACC, IG 1), PDM-reléboks (TENNING 1 relé)
ABS 1 40A Diagnosekontakt, ABS-kontrollmodul, ESP-kontrollmodul
CON FAN 2 50A Relé kondensatorvifte (høy) ABS 2 20A ABS-kontrollmodul, ESP-kontrollmodul
BLR 40A SIKRING - BLR
P/WDW 40A Relé elektrisk vindu, SIKRING - EL. SIKKERHET
B+2 50A SIKRING - TYVERIALARM, EL./SETE, TPMS, KLIMAANNLEGG BAK, SETEVARMER, SOLTAK,
TÅKELYS BAK, PDM NR. 2, STRØM/AMP, HOVEDLYKTESPYLER)
IGN 2 40A Tenningsbryter (START, TENNING 2), startrelé, PDM-reléboks (TENNING 1 relé)
B+ 1 50A SIKRING - DØRLÅS, NØDBLINKLYS, ATM, PDM NR. 1, DRIVSTOFFLOKK, STOPP,
STRØMTILKOBLING (BCM NR. 3, KLOKKE, KUPÉLAMPE, LYDSYSTEM NR. 1)
CON FAN 1 40A Relé kondensatorvifte (LAV) ECU MAIN 40A Motorkontrollrelé
1 DEICER 15A Aviser-relé visker foran
2 RR HTD 30A Duggfjerningsrelé bak
3- - -
4 H/LP LO RH 15A Hovedlys (lav)-relé HS
5 HORN 15A Hornrelé
6 H/LP LO LH 15A Hovedlys (lav)-relé VS
7 H/LP HI IND 10A Instrumentpanel (fjernlys IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé klimaanlegg
10 ATM 15A 4-hjulsdrift ECM (G4KE/G6DC/D4HB M/T), ryggelysrelé

Vedlikehold
44
7
Beskrivelse Sikringsverdi
Beskyttet komponent
11 - - -
12 TAIL RH 10A Bakre kombinasjonslampe (inn)/(ut) HS, markeringslys HS, Lys i hanskerom, ICM-reléboks
(Kjørelysrelé)
13 FR FOG 10A Relé tåkelys foran
14 SENSOR 3 15A G4KE - injektor nr. 1~ nr. 4, magnetkontrollventil rensebeholder, G6DC - PCM, oljekontrollventil nr. 1/2
(eksos/inntak), Magnetkontrollventil rensebeholder, Variabel inntaksmanifoldventil nr. 1/2, D4HB - ECM
15 TAIL LH 10A Skiltlys, bakre kombinasjonslampe (inn) VS, Bakre kombinasjonslampe (ut) VS, markeringslys VS
16 FUEL PUMP 15A Relé til drivstoffpumpe
17 FR WIPER 25A Regnsensorrelé, viskerrelé foran, viskermotor foran, Multifunksjonsbryter (visker)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4-hjulsdrift ECM (D4HB A/T), Batterisensor
19 ABS 10A Diagnosekontakt, ABS-kontrollmodul, 4-hjulsdrift ECM, ESP-kontrollmodul, stopplysbryter (G6DC),
slingregradsensor, Sikringsskinneboks (relé til varmer for drivstoffilter)(D4HB),
Varselsensor drivstoffilter (D4HB)
20 COOLING 10A Relé kondensatorvifte (G6DC), reléenhet gløding (D4HB)
21 B/UP LP 10A Ryggelysrelé, ryggelysbryter (G4KE/D4HB)
22 H/LP 10A Hovedlysrelé (lav) VS/HS, relé tåkelys foran, Hovedlysrelé (høy), sensor til automatisk
justeringsmekanisme for hovedlysnivå, Motor til hovedlysnivåjustering VS/HS
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), dynamo (G6DC), Luftmassesensor (D4HB),
områdebryter girkasse
24 H/LP HI 20A Hovedlysrelé (høy)
25 SENSOR 1 10A G4KE - stopplysbryter, startsperremodul, relé klimaanlegg, Relé drivstoffpumpe, relé kondensatorvifte
(lav/høy), Kamakselposisjonssensor, oljekontrollventil nr. 1/2, Kamakselposisjonssensor nr. 1/2,
oksygensensor (opp), Variabel inntaksmanifoldventil, G6DC - PCM, relé klimaanlegg, relé
drivstoffpumpe, injektor nr. 1~nr. 6, D4HB - stopplysbryter, startsperremodul, relé klimaanlegg, Relé
drivstoffpumpe, relé kondensatorvifte (lav/høy), Lambdasensor, trykkreguleringsventil for galleri,
Sikringsskinneboks (PTC varmeapparatrelé nr. 1)

745
Vedlikehold
Motorrom (Dieselboks)Beskrivelse Sikringsverdi
Beskyttet komponent

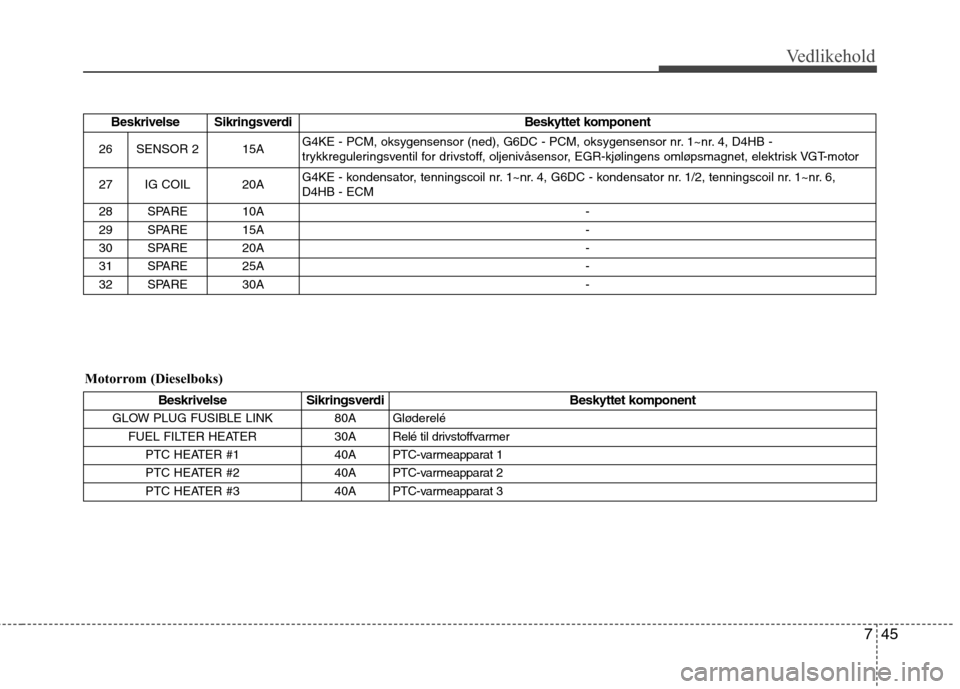

26 SENSOR 2 15A G4KE - PCM, oksygensensor (ned), G6DC - PCM, oksygensensor nr. 1~nr. 4, D4HB -
trykkreguleringsventil for drivstoff, oljenivåsensor, EGR-kjølingens omløpsmagnet, elektrisk VGT-motor
27 IG COIL 20A G4KE - kondensator, tenningscoil nr. 1~nr. 4, G6DC - kondensator nr. 1/2, tenningscoil nr. 1~nr. 6, D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
Beskrivelse Sikringsverdi Beskyttet komponent
GLOW PLUG FUSIBLE LINK 80A Gløderelé
FUEL FILTER HEATER 30A Relé til drivstoffvarmer
PTC HEATER #1 40A PTC-varmeapparat 1
PTC HEATER #2 40A PTC-varmeapparat 2
PTC HEATER #3 40A PTC-varmeapparat 3

Vedlikehold
46
7

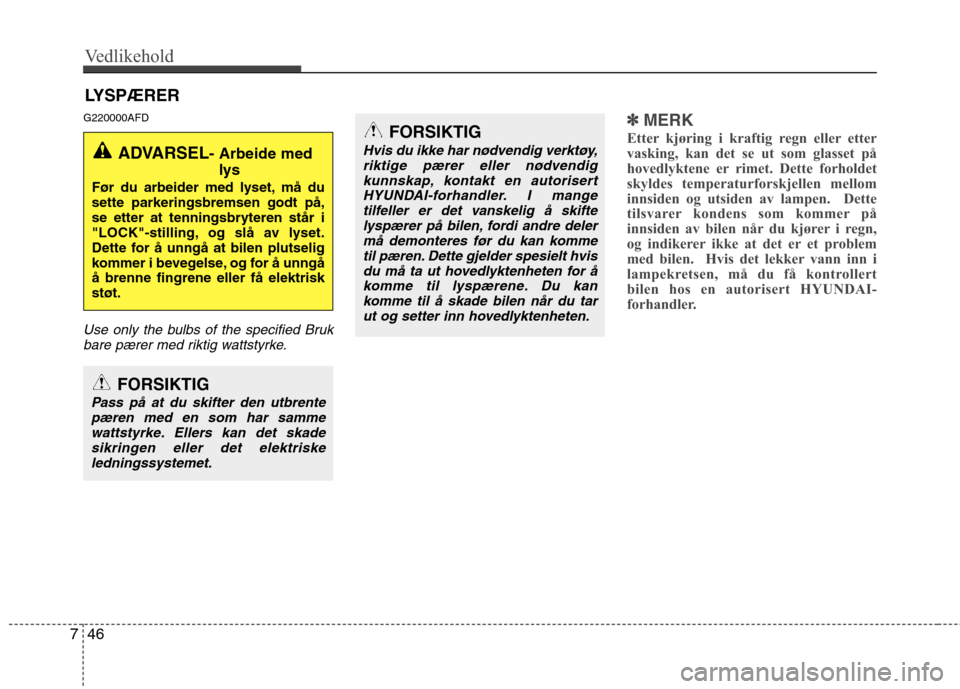

LYSPÆRER
G220000AFD
Use only the bulbs of the specified Bruk bare pærer med riktig wattstyrke.
✽✽ MERK
Etter kjøring i kraftig regn eller etter
vasking, kan det se ut som glasset på
hovedlyktene er rimet. Dette forholdet
skyldes temperaturforskjellen mellom
innsiden og utsiden av lampen. Dette
tilsvarer kondens som kommer på
innsiden av bilen når du kjører i regn,
og indikerer ikke at det er et problem
med bilen. Hvis det lekker vann inn i
lampekretsen, må du få kontrollert
bilen hos en autorisert HYUNDAI-
forhandler.
ADVARSEL - Arbeide med
lys
Før du arbeider med lyset, må du sette parkeringsbremsen godt på,
se etter at tenningsbryteren står i
"LOCK"-stilling, og slå av lyset.
Dette for å unngå at bilen plutselig
kommer i bevegelse, og for å unngåå brenne fingrene eller få elektriskstøt.
FORSIKTIG
Pass på at du skifter den utbrente pæren med en som har sammewattstyrke. Ellers kan det skadesikringen eller det elektriske ledningssystemet.
FORSIKTIG
Hvis du ikke har nødvendig verktøy,riktige pærer eller nødvendig
kunnskap, kontakt en autorisertHYUNDAI-forhandler. I mangetilfeller er det vanskelig å skifte lyspærer på bilen, fordi andre deler
må demonteres før du kan kommetil pæren. Dette gjelder spesielt hvisdu må ta ut hovedlyktenheten for å
komme til lyspærene. Du kankomme til å skade bilen når du tarut og setter inn hovedlyktenheten.

747
Vedlikehold
ADVARSEL -
Halogenlyspærer
Halogenlyspærer inneholdergass under trykk, og vil
"eksplodere" hvis glasset knuses.
Håndter dem alltid forsiktig, ogunngå riper eller gnissing. Unngå
kontakt med væsker når pærene
lyser. Ta aldri på glasset med bare
hender. Oljerester kan føre til at
pæren blir overopphetet og
sprekker når den lyser. En
lyspære skal bare tennes når den
er montert i hovedlykten.
(Fortsettelse)
(Fortsettelse)
Hvis en pære blir skadet ellersprekker, må du skifte den
umiddelbart, og kaste den gamle
på en forsvarlig måte.
Bruk øyevern når du skifter en pære. La pæren få kjøle seg nedfør du skifter den.
G220100AUN

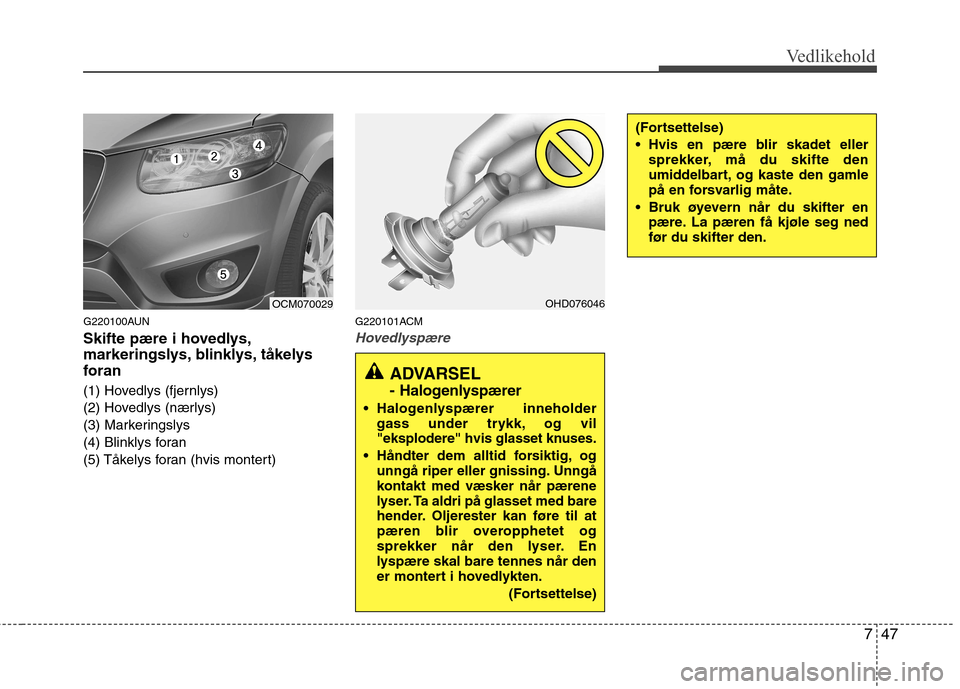

Skifte pære i hovedlys,
markeringslys, blinklys, tåkelys
foran
(1) Hovedlys (fjernlys)
(2) Hovedlys (nærlys)
(3) Markeringslys
(4) Blinklys foran
(5) TÃ¥kelys foran (hvis montert) G220101ACM
Hovedlyspære
OHD076046OCM070029
