Hyundai Santa Fe 2010 Ägarmanual (in Swedish)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: Santa Fe, Model: Hyundai Santa Fe 2010Pages: 354, PDF Size: 32.42 MB
Page 21 of 354

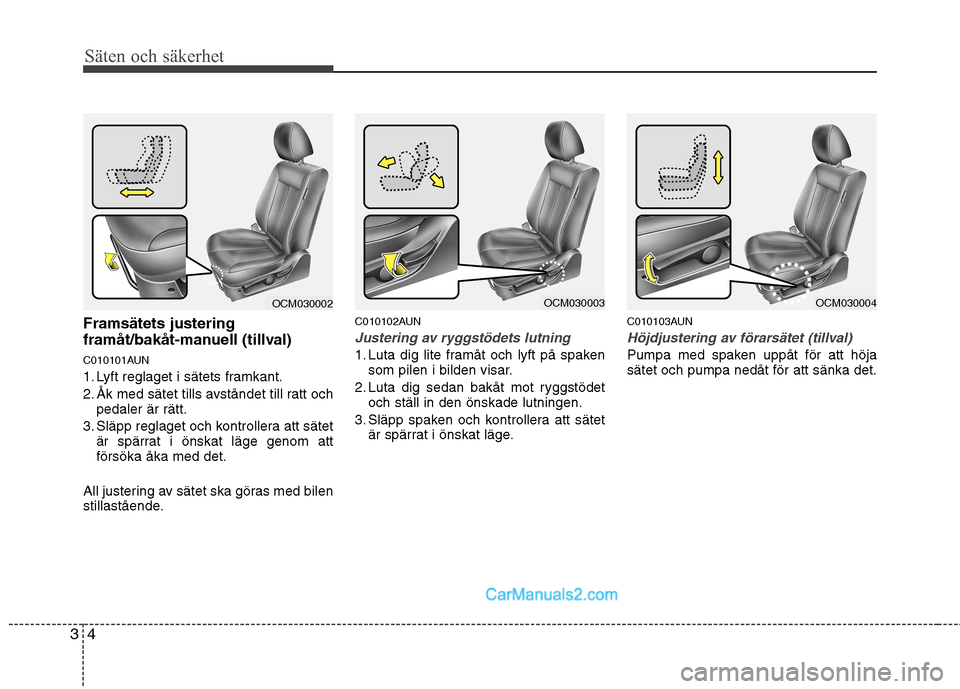

Säten och säkerhet
4
3
Framsätets justering
framåt/bakåt-manuell (tillval)
C010101AUN
1. Lyft reglaget i sätets framkant.
2. Åk med sätet tills avståndet till ratt och
pedaler är rätt.
3. Släpp reglaget och kontrollera att sätet är spärrat i önskat läge genom att försöka åka med det.
All justering av sätet ska göras med bilen
stillastående. C010102AUNJustering av ryggstödets lutning
1. Luta dig lite framåt och lyft på spaken
som pilen i bilden visar.
2. Luta dig sedan bakåt mot ryggstödet och ställ in den önskade lutningen.
3. Släpp spaken och kontrollera att sätet är spärrat i önskat läge. C010103AUN
Höjdjustering av förarsätet (tillval)
Pumpa med spaken uppåt för att höja sätet och pumpa nedåt för att sänka det.
OCM030003OCM030002OCM030004
Page 22 of 354
35
Säten och säkerhet
C010105AFD

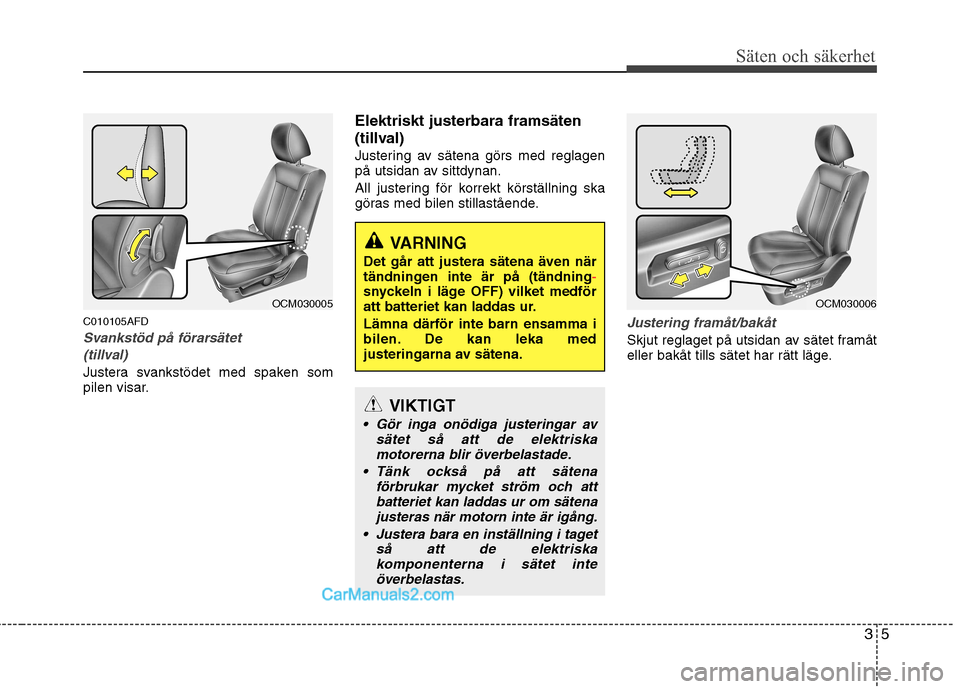

Svankstöd på förarsätet (tillval)
Justera svankstödet med spaken som
pilen visar. Elektriskt justerbara framsäten
(tillval)
Justering av sätena görs med reglagen
på utsidan av sittdynan.
All justering för korrekt körställning ska
göras med bilen stillastående.
Justering framåt/bakåt
Skjut reglaget på utsidan av sätet framåt
eller bakåt tills sätet har rätt läge.
OCM030005
VIKTIGT
Gör inga onödiga justeringar av
sätet så att de elektriskamotorerna blir överbelastade.
Tänk också på att sätena förbrukar mycket ström och att
batteriet kan laddas ur om sätenajusteras när motorn inte är igång.
Justera bara en inställning i taget så att de elektriskakomponenterna i sätet inte
överbelastas.
VARNING
Det går att justera sätena även när
tändningen inte är på (tändning
-snyckeln i läge OFF) vilket medför
att batteriet kan laddas ur. Lämna därför inte barn ensamma i
bilen. De kan leka med
justeringarna av sätena.OCM030006
Page 23 of 354
Säten och säkerhet
6
3

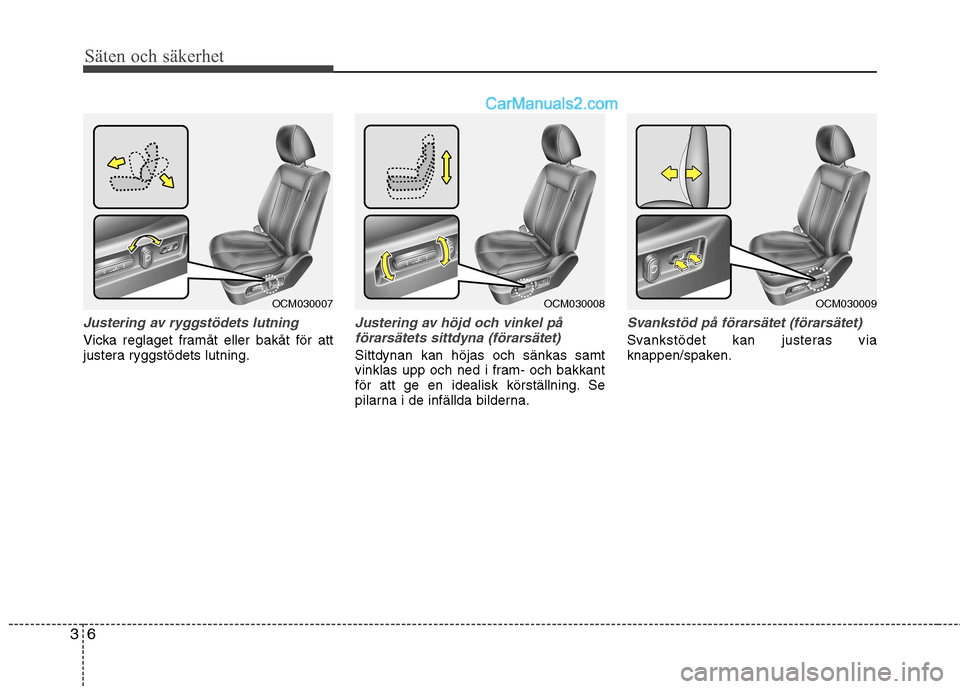

Justering av ryggstödets lutning
Vicka reglaget framåt eller bakåt för att
justera ryggstödets lutning.
Justering av höjd och vinkel på
förarsätets sittdyna (förarsätet)
Sittdynan kan höjas och sänkas samt
vinklas upp och ned i fram- och bakkant
för att ge en idealisk körställning. Se
pilarna i de infällda bilderna.
Svankstöd på förarsätet (förarsätet)
Svankstödet kan justeras via
knappen/spaken.
OCM030007OCM030008OCM030009
Page 24 of 354
37
Säten och säkerhet
C010104BFD

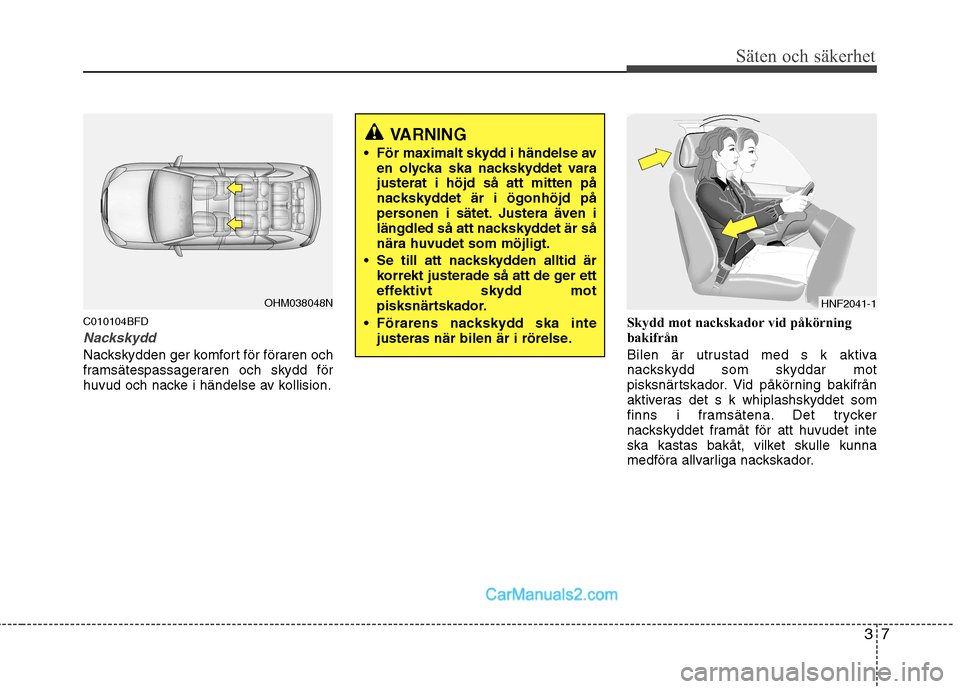

Nackskydd
Nackskydden ger komfort för föraren och
framsätespassageraren och skydd för
huvud och nacke i händelse av kollision.Skydd mot nackskador vid påkörning
bakifrån
Bilen är utrustad med s k aktiva
nackskydd som skyddar mot
pisksnärtskador. Vid påkörning bakifrån
aktiveras det s k whiplashskyddet som
finns i framsätena. Det trycker
nackskyddet framåt för att huvudet inte
ska kastas bakåt, vilket skulle kunna
medföra allvarliga nackskador.
OHM038048N
VARNING
För maximalt skydd i händelse av en olycka ska nackskyddet vara justerat i höjd så att mitten på
nackskyddet är i ögonhöjd på
personen i sätet. Justera även i
längdled så att nackskyddet är sånära huvudet som möjligt.
Se till att nackskydden alltid är korrekt justerade så att de ger ett
effektivt skydd mot
pisksnärtskador.
Förarens nackskydd ska inte justeras när bilen är i rörelse.
HNF2041-1
Page 25 of 354
Säten och säkerhet
8
3

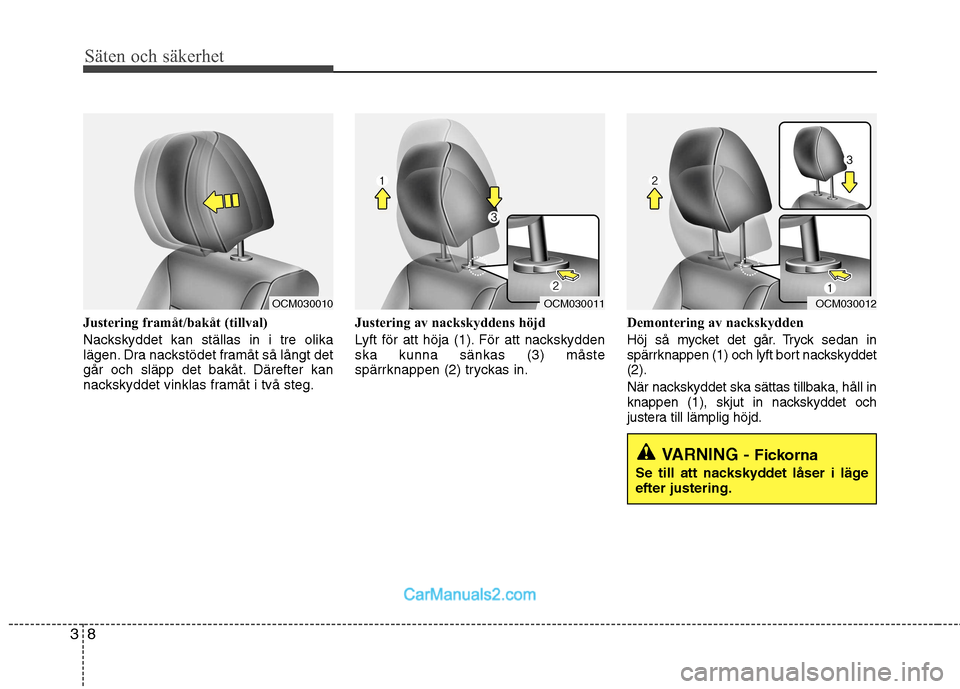

Justering framåt/bakåt (tillval)
Nackskyddet kan ställas in i tre olika
lägen. Dra nackstödet framåt så långt det
går och släpp det bakåt. Därefter kan
nackskyddet vinklas framåt i två steg. Justering av nackskyddens höjd
Lyft för att höja (1). För att nackskydden ska kunna sänkas (3) måste
spärrknappen (2) tryckas in.
Demontering av nackskydden
Höj så mycket det går. Tryck sedan in
spärrknappen (1) och lyft bort nackskyddet(2).
När nackskyddet ska sättas tillbaka, håll in
knappen (1), skjut in nackskyddet och
justera till lämplig höjd.
VARNING -
Fickorna
Se till att nackskyddet låser i läge efter justering.
OCM030010OCM030012OCM030011
Page 26 of 354
39
Säten och säkerhet
C010107AFD
Eluppvärmda framsäten (tillval)
Knapparna är placerade på sidorna av
växelspaken/växelväljaren. När värmen
är på lyser lamporna i knapparna. Värmen regleras enligt följande:
✽✽
OBS
Temperaturen i sätena regleras av en
termostat.
C010108AUN
Fickor på framsätenas ryggstöd
VIKTIGT
Vid rengöring av klädseln på sätena får thinner, bensen, bensineller rengöringsmedel med
alkohol inte användas.
Filtar, kuddar och över-dragsklädsel kan orsakaöverhettning i de eluppvärmda
sätena.
Placera inga föremål med vassakanter på sätet. De kan skada de
värmeledande trådarna i sätet.
VARNING - Fickorna
Förvara inga föremål som är tunga
eller har vassa kanter i fickorna.
OCM030013
LägeLOCenterHI
EffektLÅGFRÅNHÖG
OXM039015
OCM030052
Typ A
Typ B
Page 27 of 354
Säten och säkerhet
10
3

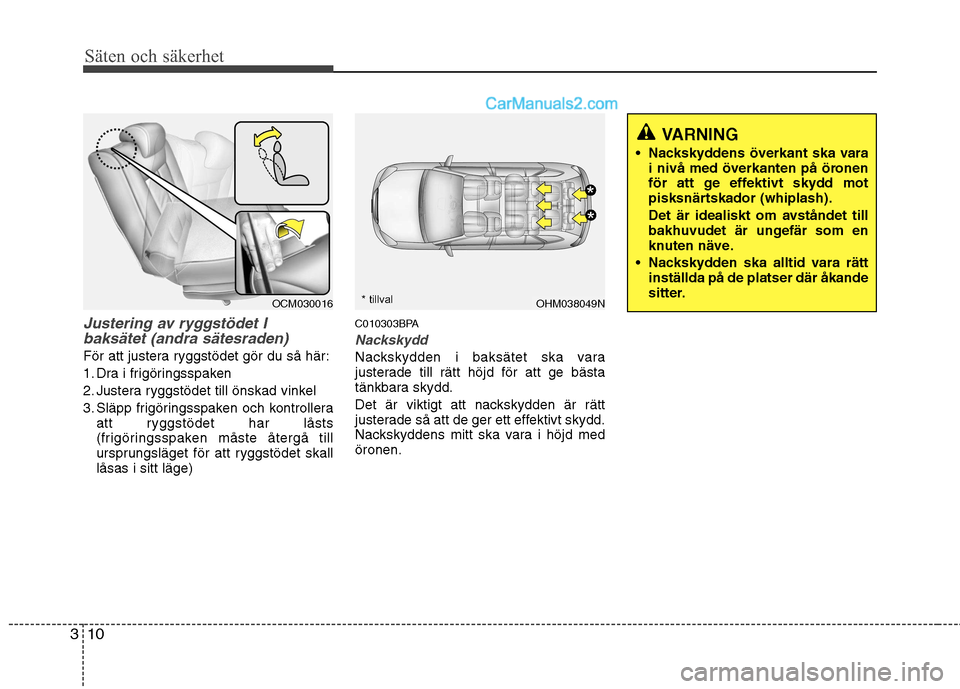

Justering av ryggstödet I
baksätet (andra sätesraden)
För att justera ryggstödet gör du så här:
1. Dra i frigöringsspaken
2. Justera ryggstödet till önskad vinkel
3. Släpp frigöringsspaken och kontrollera att ryggstödet har låsts
(frigöringsspaken måste återgå till
ursprungsläget för att ryggstödet skalllåsas i sitt läge) C010303BPA
Nackskydd
Nackskydden i baksätet ska vara
justerade till rätt höjd för att ge bästa
tänkbara skydd.
Det är viktigt att nackskydden är rätt
justerade så att de ger ett effektivt skydd.
Nackskyddens mitt ska vara i höjd medöronen.
OHM038049NOCM030016
*
*
* tillval
VARNING
Nackskyddens överkant ska vara i nivå med överkanten på öronen
för att ge effektivt skydd mot
pisksnärtskador (whiplash).
Det är idealiskt om avståndet till
bakhuvudet är ungefär som en
knuten näve.
Nackskydden ska alltid vara rätt inställda på de platser där åkande
sitter.
Page 28 of 354
311
Säten och säkerhet

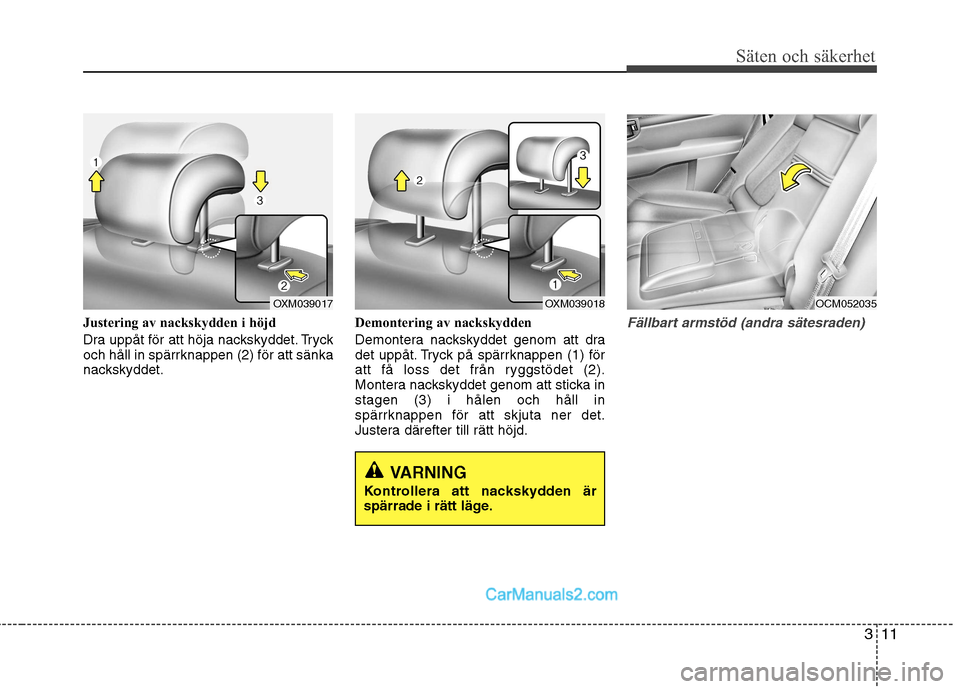

Justering av nackskydden i höjd
Dra uppåt för att höja nackskyddet. Tryck
och håll in spärrknappen (2) för att sänka
nackskyddet.Demontering av nackskydden
Demontera nackskyddet genom att dra
det uppåt. Tryck på spärrknappen (1) för
att få loss det från ryggstödet (2).
Montera nackskyddet genom att sticka instagen (3) i hålen och håll in
spärrknappen för att skjuta ner det.
Justera därefter till rätt höjd.Fällbart armstöd (andra sätesraden)
OXM039018OXM039017
VARNING
Kontrollera att nackskydden är
spärrade i rätt läge.
OCM052035
Page 29 of 354
Säten och säkerhet
12
3

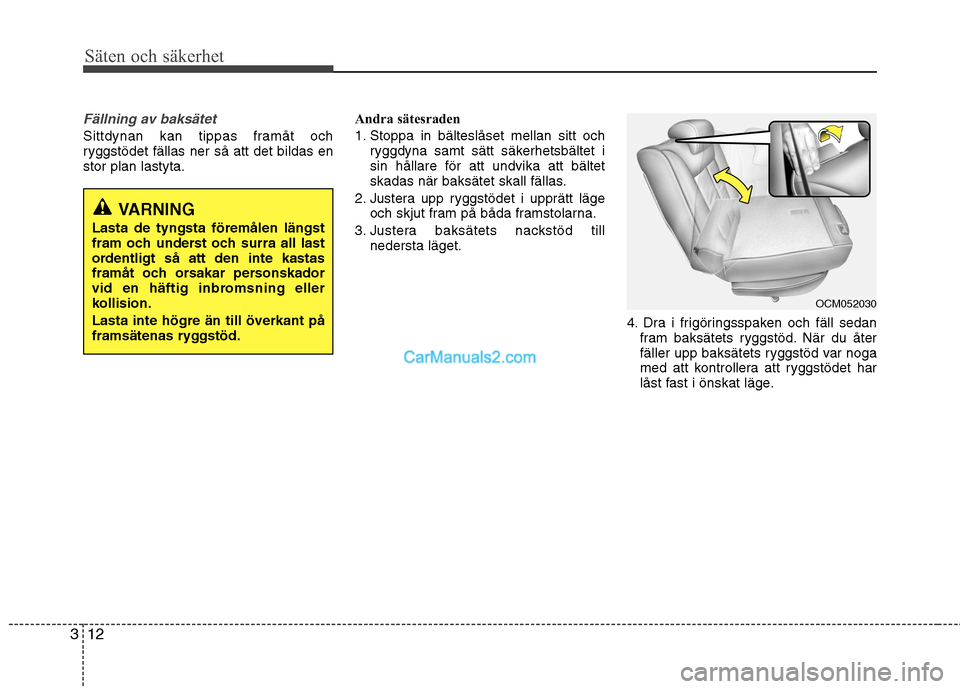

Fällning av baksätet
Sittdynan kan tippas framåt och
ryggstödet fällas ner så att det bildas enstor plan lastyta. Andra sätesraden
1. Stoppa in bälteslåset mellan sitt och
ryggdyna samt sätt säkerhetsbältet i sin hållare för att undvika att bältet
skadas när baksätet skall fällas.
2. Justera upp ryggstödet i upprätt läge och skjut fram på båda framstolarna.
3. Justera baksätets nackstöd till nedersta läget.
4. Dra i frigöringsspaken och fäll sedanfram baksätets ryggstöd. När du åter
fäller upp baksätets ryggstöd var noga
med att kontrollera att ryggstödet har
låst fast i önskat läge.
VARNING
Lasta de tyngsta föremålen längst
fram och underst och surra all last
ordentligt så att den inte kastas
framåt och orsakar personskador
vid en häftig inbromsning eller
kollision. Lasta inte högre än till överkant på
framsätenas ryggstöd.
OCM052030

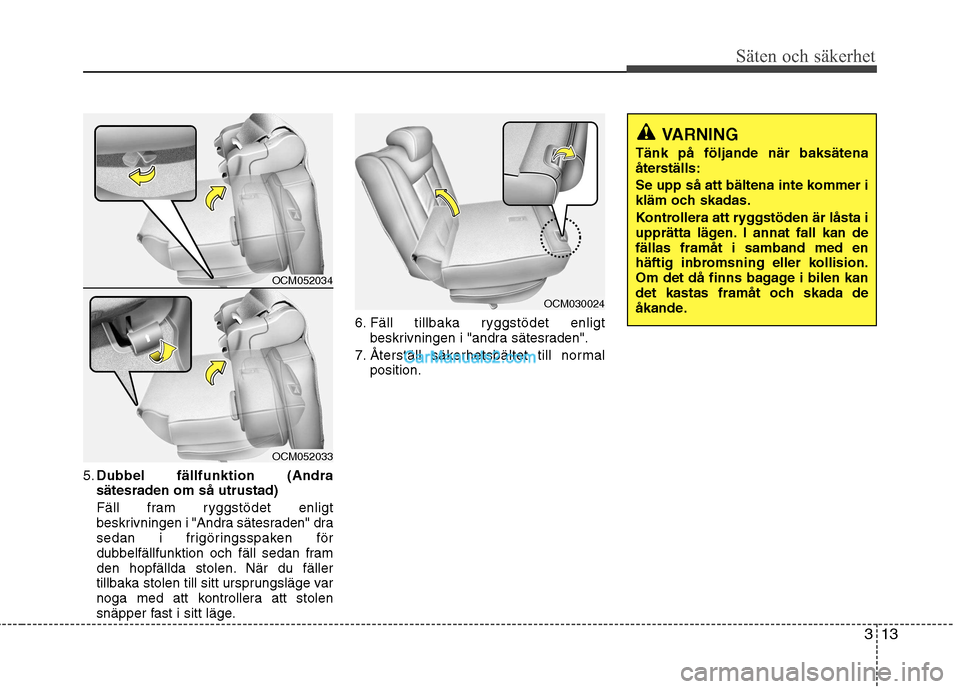

Page 30 of 354
313
Säten och säkerhet
5.Dubbel fällfunktion (Andra
sätesraden om så utrustad)
Fäll fram ryggstödet enligt beskrivningen i "Andra sätesraden" dra
sedan i frigöringsspaken för
dubbelfällfunktion och fäll sedan fram
den hopfällda stolen. När du fäller
tillbaka stolen till sitt ursprungsläge var
noga med att kontrollera att stolen
snäpper fast i sitt läge. 6. Fäll tillbaka ryggstödet enligt
beskrivningen i "andra sätesraden".
7. Återställ säkerhetsbältet till normal position.
OCM030024
VARNING
Tänk på följande när baksätena
återställs:
Se upp så att bältena inte kommer i
kläm och skadas.
Kontrollera att ryggstöden är låsta i
upprätta lägen. I annat fall kan defällas framåt i samband med en
häftig inbromsning eller kollision.
Om det då finns bagage i bilen kan
det kastas framåt och skada de
åkande.
OCM052034
OCM052033
