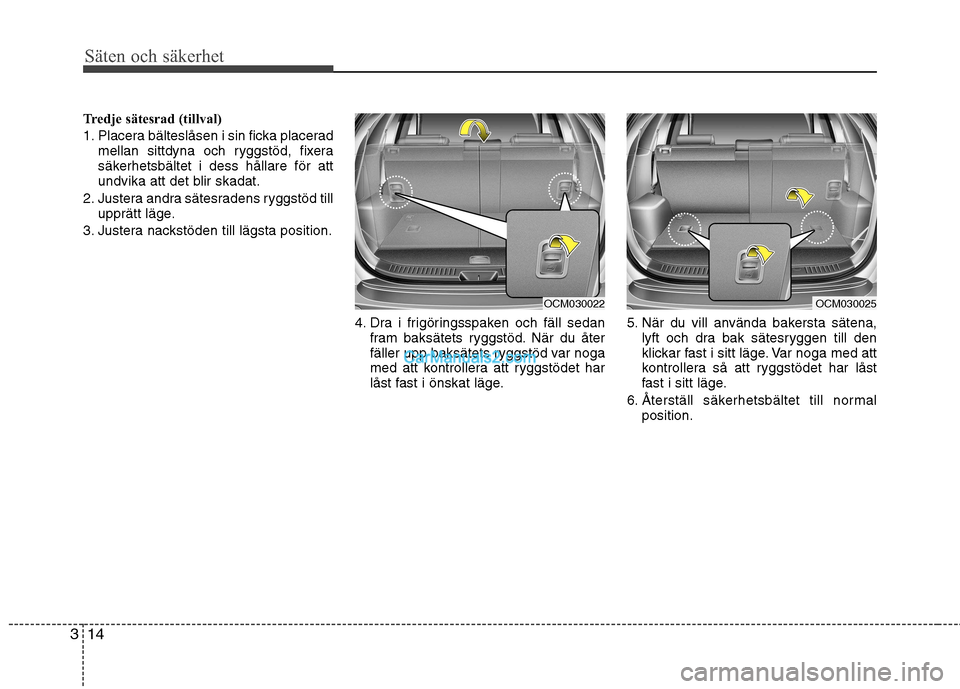

Säten och säkerhet
14
3
Tredje sätesrad (tillval)
1. Placera bälteslåsen i sin ficka placerad
mellan sittdyna och ryggstöd, fixera
säkerhetsbältet i dess hållare för att
undvika att det blir skadat.
2. Justera andra sätesradens ryggstöd till upprätt läge.
3. Justera nackstöden till lägsta position.
4. Dra i frigöringsspaken och fäll sedanfram baksätets ryggstöd. När du åter
fäller upp baksätets ryggstöd var noga
med att kontrollera att ryggstödet har
låst fast i önskat läge. 5. När du vill använda bakersta sätena,
lyft och dra bak sätesryggen till den
klickar fast i sitt läge. Var noga med att
kontrollera så att ryggstödet har låst
fast i sitt läge.
6. Återställ säkerhetsbältet till normal position.
OCM030022OCM030025

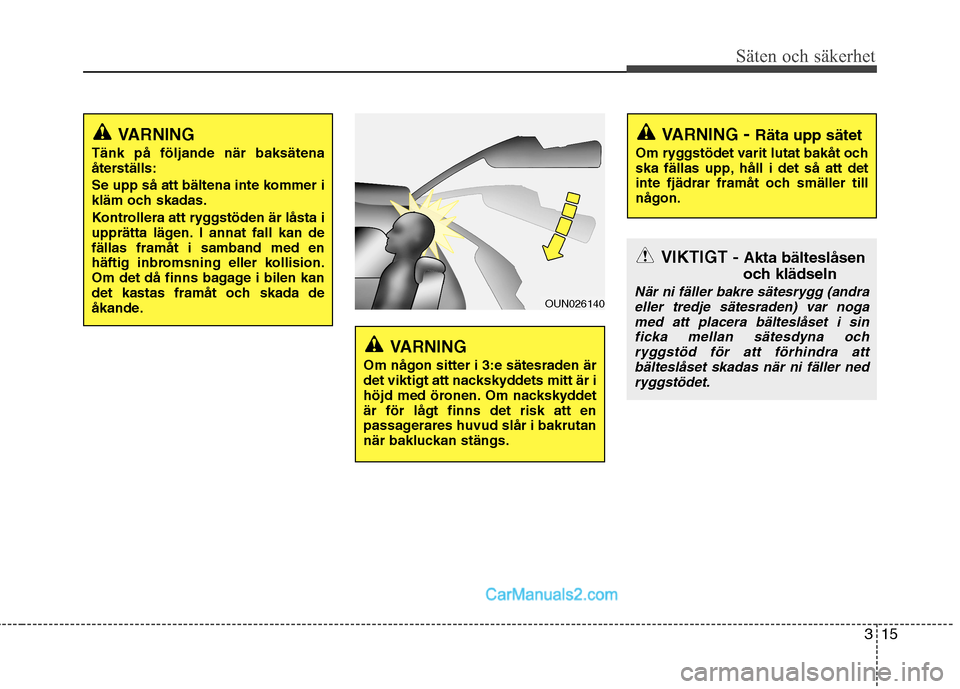

Page 32 of 354
315
Säten och säkerhet
VARNING
Tänk på följande när baksätena
återställs:
Se upp så att bältena inte kommer i
kläm och skadas.
Kontrollera att ryggstöden är låsta i
upprätta lägen. I annat fall kan defällas framåt i samband med en
häftig inbromsning eller kollision.
Om det då finns bagage i bilen kan
det kastas framåt och skada de
åkande.
VARNING
Om någon sitter i 3:e sätesraden är
det viktigt att nackskyddets mitt är i
höjd med öronen. Om nackskyddetär för lågt finns det risk att en
passagerares huvud slår i bakrutan
när bakluckan stängs.
OUN026140
VARNING - Räta upp sätet
Om ryggstödet varit lutat bakåt och
ska fällas upp, håll i det så att det
inte fjädrar framåt och smäller tillnågon.
VIKTIGT - Akta bälteslåsen
och klädseln
När ni fäller bakre sätesrygg (andra eller tredje sätesraden) var noga med att placera bälteslåset i sinficka mellan sätesdyna och ryggstöd för att förhindra att
bälteslåset skadas när ni fäller ned ryggstödet.

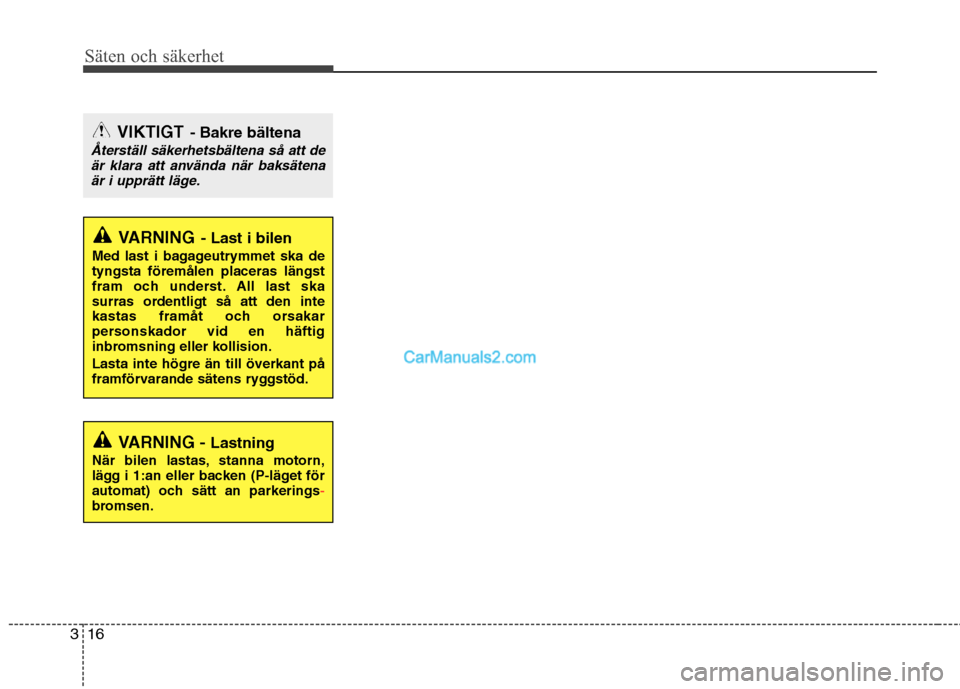

Page 33 of 354
Säten och säkerhet
16
3
VIKTIGT - Bakre bältena
Återställ säkerhetsbältena så att de
är klara att använda när baksätena
är i upprätt läge.
VARNING - Last i bilen
Med last i bagageutrymmet ska de tyngsta föremålen placeras längst
fram och underst. All last ska
surras ordentligt så att den inte
kastas framåt och orsakar
personskador vid en häftig
inbromsning eller kollision. Lasta inte högre än till överkant på
framförvarande sätens ryggstöd.
VARNING - Lastning
När bilen lastas, stanna motorn,
lägg i 1:an eller backen (P-läget för
automat) och sätt an parkerings
-bromsen.
Page 34 of 354
317
Säten och säkerhet
C020100AUNC020101AFD

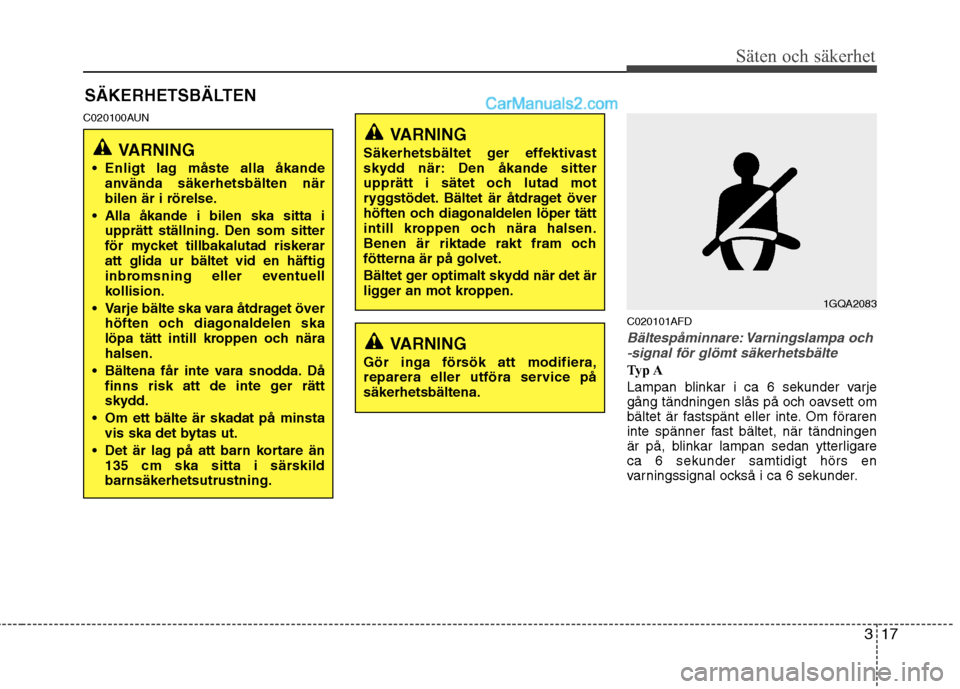

Bältespåminnare: Varningslampa och-signal för glömt säkerhetsbälte
Typ A
Lampan blinkar i ca 6 sekunder varje
gång tändningen slås på och oavsett om
bältet är fastspänt eller inte. Om föraren
inte spänner fast bältet, när tändningen
är på, blinkar lampan sedan ytterligareca 6 sekunder samtidigt hörs en
varningssignal också i ca 6 sekunder.
SÄKERHETSBÄLTEN
VARNING
Enligt lag måste alla åkande använda säkerhetsbälten när
bilen är i rörelse.
Alla åkande i bilen ska sitta i upprätt ställning. Den som sitter
för mycket tillbakalutad riskeraratt glida ur bältet vid en häftig
inbromsning eller eventuell
kollision.
Varje bälte ska vara åtdraget över höften och diagonaldelen ska
löpa tätt intill kroppen och närahalsen.
Bältena får inte vara snodda. Då finns risk att de inte ger rätt
skydd.
Om ett bälte är skadat på minsta vis ska det bytas ut.
Det är lag på att barn kortare än 135 cm ska sitta i särskildbarnsäkerhetsutrustning.VARNING
Säkerhetsbältet ger effektivast
skydd när: Den åkande sitter
upprätt i sätet och lutad mot
ryggstödet. Bältet är åtdraget över
höften och diagonaldelen löper tätt
intill kroppen och nära halsen.
Benen är riktade rakt fram ochfötterna är på golvet.
Bältet ger optimalt skydd när det är
ligger an mot kroppen.
VARNING
Gör inga försök att modifiera,
reparera eller utföra service påsäkerhetsbältena.
1GQA2083

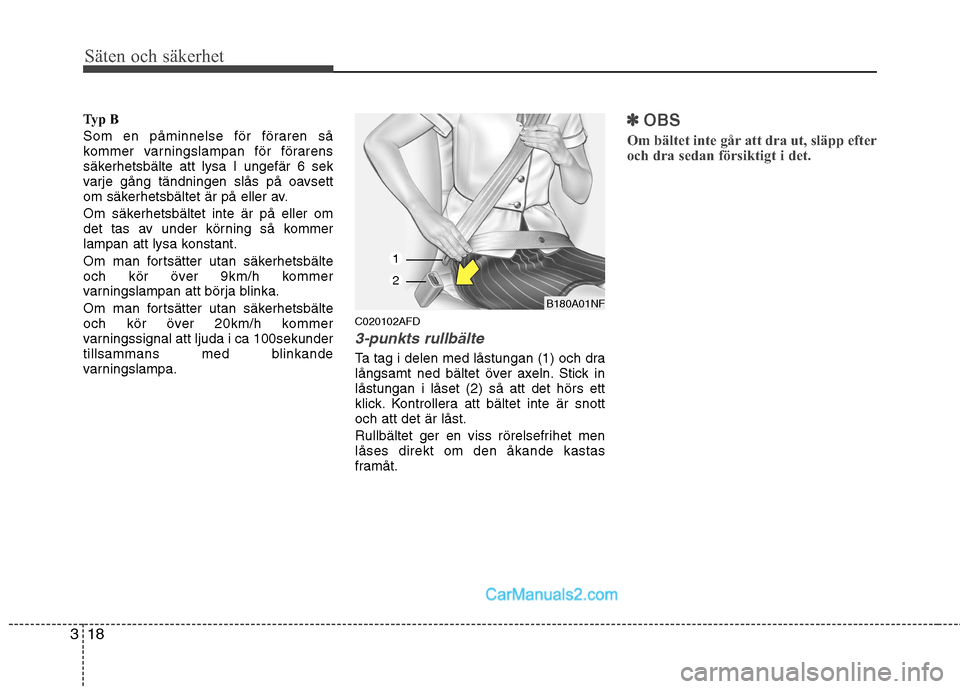

Page 35 of 354
Säten och säkerhet
18
3
Typ B
Som en påminnelse för föraren så
kommer varningslampan för förarens
säkerhetsbälte att lysa I ungefär 6 sek
varje gång tändningen slås på oavsett
om säkerhetsbältet är på eller av.
Om säkerhetsbältet inte är på eller om
det tas av under körning så kommer
lampan att lysa konstant.
Om man fortsätter utan säkerhetsbälte
och kör över 9km/h kommer
varningslampan att börja blinka.
Om man fortsätter utan säkerhetsbälte
och kör över 20km/h kommer
varningssignal att ljuda i ca 100sekunder
tillsammans med blinkande
varningslampa. C020102AFD
3-punkts rullbälte
Ta tag i delen med låstungan (1) och dra
långsamt ned bältet över axeln. Stick inlåstungan i låset (2) så att det hörs ett
klick. Kontrollera att bältet inte är snottoch att det är låst.
Rullbältet ger en viss rörelsefrihet men låses direkt om den åkande kastas
framåt.
✽✽
OBS
Om bältet inte går att dra ut, släpp efter
och dra sedan försiktigt i det.
B180A01NF
1
2
Page 36 of 354
319
Säten och säkerhet

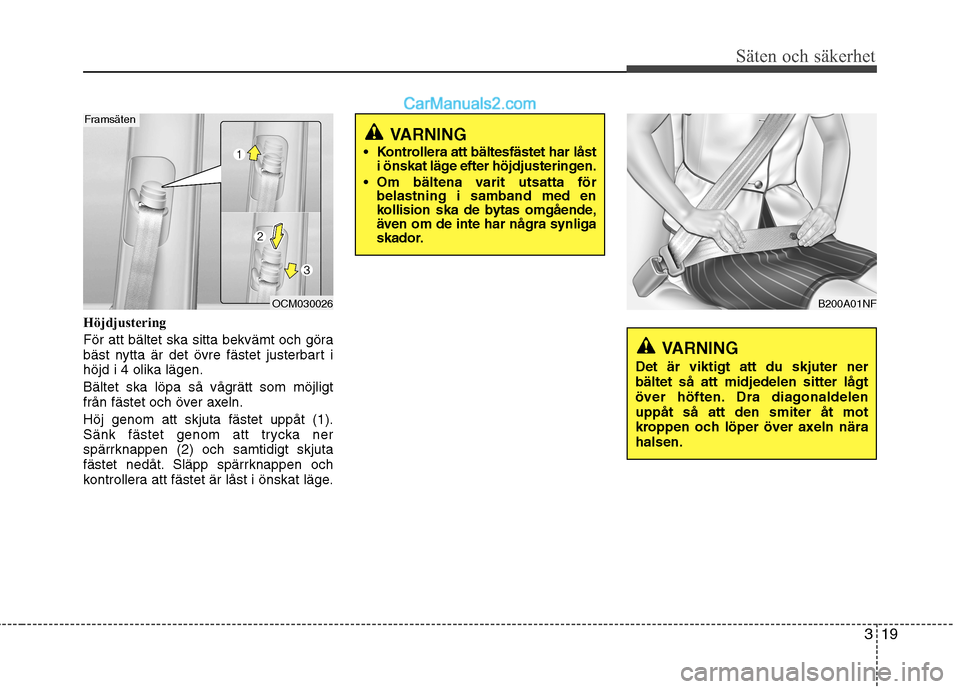

Höjdjustering
För att bältet ska sitta bekvämt och göra
bäst nytta är det övre fästet justerbart ihöjd i 4 olika lägen.
Bältet ska löpa så vågrätt som möjligt
från fästet och över axeln. Höj genom att skjuta fästet uppåt (1).
Sänk fästet genom att trycka ner
spärrknappen (2) och samtidigt skjuta
fästet nedåt. Släpp spärrknappen och
kontrollera att fästet är låst i önskat läge.
VARNING
Kontrollera att bältesfästet har låst i önskat läge efter höjdjusteringen.
Om bältena varit utsatta för belastning i samband med en
kollision ska de bytas omgående,även om de inte har några synliga
skador.
OCM030026
Framsäten
B200A01NF
VARNING
Det är viktigt att du skjuter ner bältet så att midjedelen sitter lågt
över höften. Dra diagonaldelenuppåt så att den smiter åt mot
kroppen och löper över axeln närahalsen.

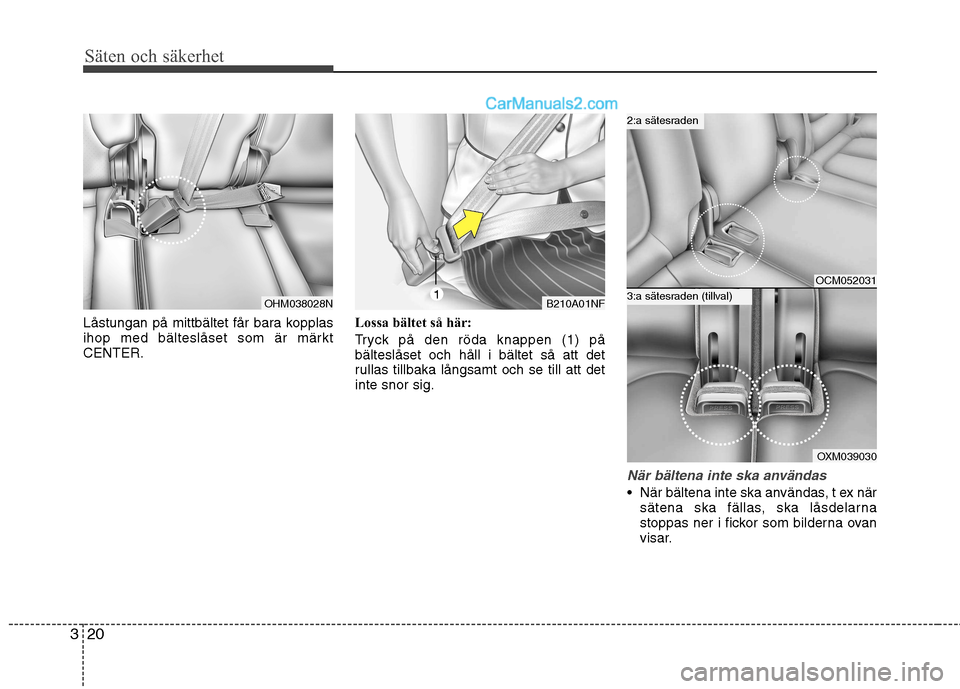

Page 37 of 354
Säten och säkerhet
20
3
Låstungan på mittbältet får bara kopplas
ihop med bälteslåset som är märktCENTER. Lossa bältet så här:
Tryck på den röda knappen (1) på bälteslåset och håll i bältet så att det
rullas tillbaka långsamt och se till att detinte snor sig.
När bältena inte ska användas
När bältena inte ska användas, t ex när
sätena ska fällas, ska låsdelarna
stoppas ner i fickor som bilderna ovan
visar.
B210A01NF1OHM038028N
OCM052031
OXM039030
2:a sätesraden
3:a sätesraden (tillval)

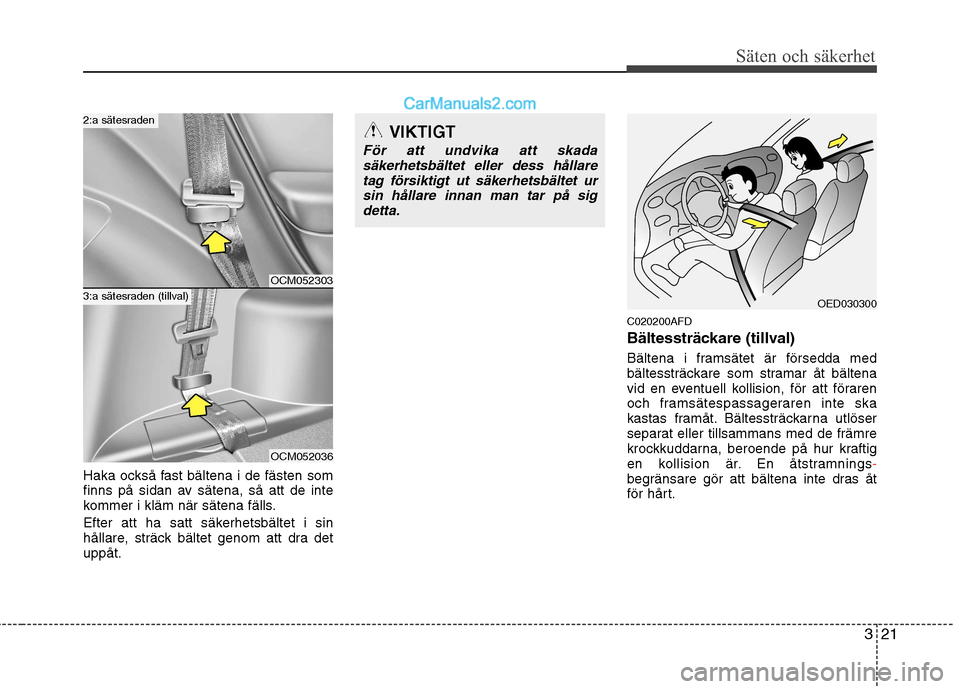

Page 38 of 354
321
Säten och säkerhet
Haka också fast bältena i de fästen som
finns på sidan av sätena, så att de inte
kommer i kläm när sätena fälls.
Efter att ha satt säkerhetsbältet i sin
hållare, sträck bältet genom att dra detuppåt.C020200AFD
Bältessträckare (tillval)
Bältena i framsätet är försedda med
bältessträckare som stramar åt bältena
vid en eventuell kollision, för att föraren
och framsätespassageraren inte ska
kastas framåt. Bältessträckarna utlöser
separat eller tillsammans med de främre
krockkuddarna, beroende på hur kraftig
en kollision är. En åtstramnings-begränsare gör att bältena inte dras åt
för hårt.
OCM052303
OCM052036
2:a sätesraden
3:a sätesraden (tillval)
VIKTIGT
För att undvika att skada
säkerhetsbältet eller dess hållare
tag försiktigt ut säkerhetsbältet ursin hållare innan man tar på sigdetta.
OED030300

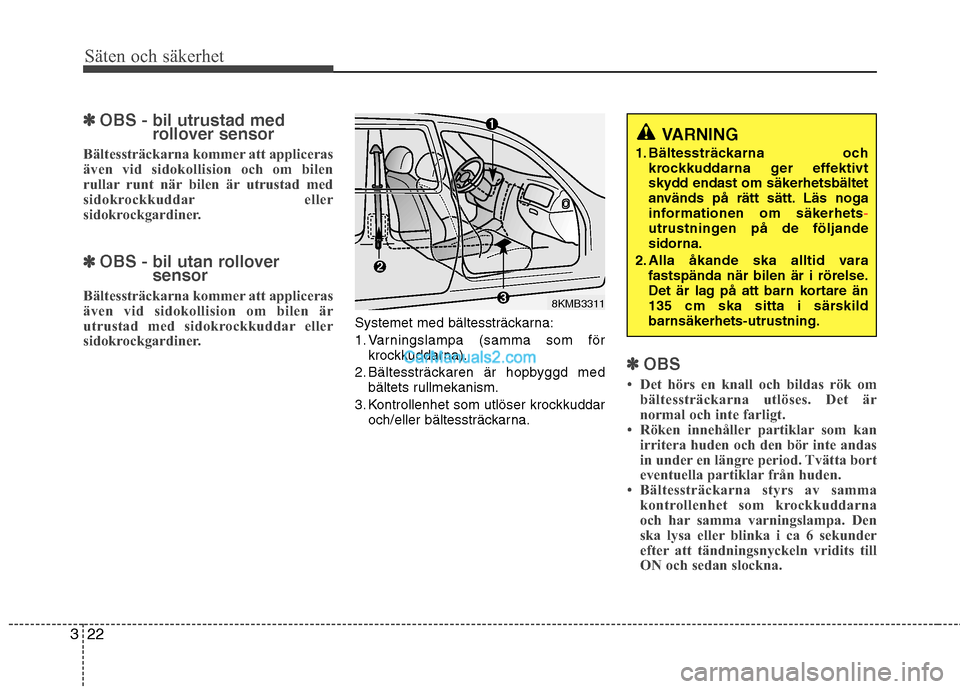

Page 39 of 354
Säten och säkerhet
22
3
✽✽
OBS - bil utrustad med
rollover sensor
Bältessträckarna kommer att appliceras
även vid sidokollision och om bilen
rullar runt när bilen är utrustad med
sidokrockkuddar eller
sidokrockgardiner.
✽
✽ OBS - bil utan rollover
sensor
Bältessträckarna kommer att appliceras
även vid sidokollision om bilen är
utrustad med sidokrockkuddar eller
sidokrockgardiner.
Systemet med bältessträckarna:
1. Varningslampa (samma som för krockkuddarna).
2. Bältessträckaren är hopbyggd med bältets rullmekanism.
3. Kontrollenhet som utlöser krockkuddar och/eller bältessträckarna.
✽✽ OBS
Det hörs en knall och bildas rök om bältessträckarna utlöses. Det är
normal och inte farligt.
Röken innehåller partiklar som kan irritera huden och den bör inte andas
in under en längre period. Tvätta bort
eventuella partiklar från huden.
Bältessträckarna styrs av samma kontrollenhet som krockkuddarna
och har samma varningslampa. Den
ska lysa eller blinka i ca 6 sekunder
efter att tändningsnyckeln vridits till
ON och sedan slockna.
VARNING
1. Bältessträckarna och krockkuddarna ger effektivt
skydd endast om säkerhetsbältet
används på rätt sätt. Läs noga
informationen om säkerhets
-utrustningen på de följande sidorna.
2. Alla åkande ska alltid vara fastspända när bilen är i rörelse.
Det är lag på att barn kortare än
135 cm ska sitta i särskildbarnsäkerhets-utrustning.
8KMB3311

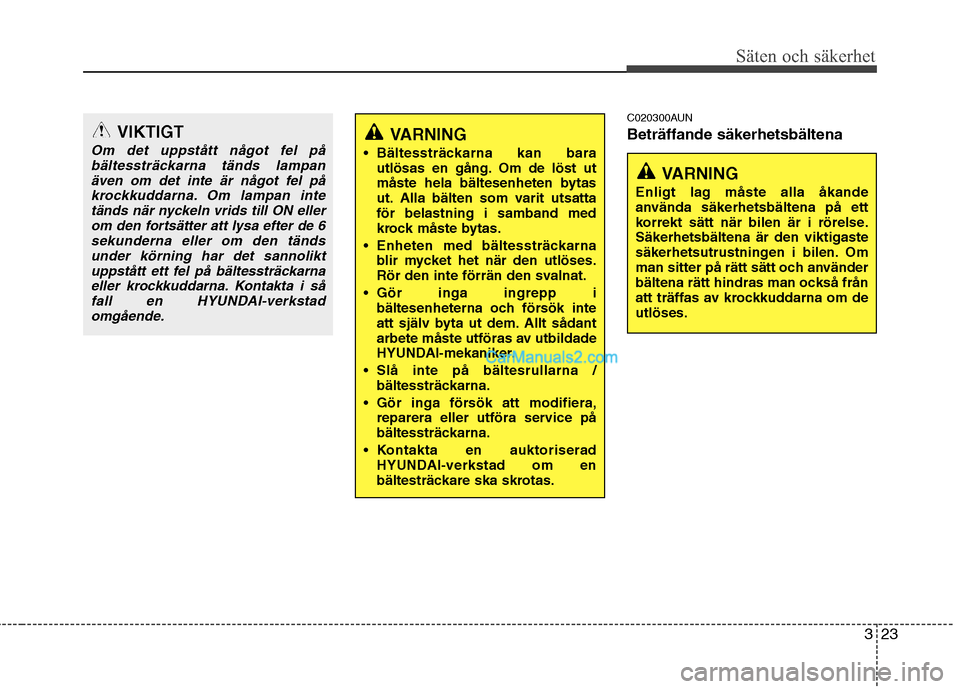

Page 40 of 354
323
Säten och säkerhet
C020300AUN Beträffande säkerhetsbältena
VARNING
Bältessträckarna kan bara utlösas en gång. Om de löst ut
måste hela bältesenheten bytas
ut. Alla bälten som varit utsattaför belastning i samband med
krock måste bytas.
Enheten med bältessträckarna blir mycket het när den utlöses.
Rör den inte förrän den svalnat.
Gör inga ingrepp i bältesenheterna och försök inte
att själv byta ut dem. Allt sådant
arbete måste utföras av utbildade
HYUNDAI-mekaniker.
Slå inte på bältesrullarna / bältessträckarna.
Gör inga försök att modifiera, reparera eller utföra service på
bältessträckarna.
Kontakta en auktoriserad HYUNDAI-verkstad om en
bältesträckare ska skrotas.
VARNING
Enligt lag måste alla åkande
använda säkerhetsbältena på ett
korrekt sätt när bilen är i rörelse.Säkerhetsbältena är den viktigaste
säkerhetsutrustningen i bilen. Om
man sitter på rätt sätt och använder
bältena rätt hindras man också från
att träffas av krockkuddarna om deutlöses.
VIKTIGT
Om det uppstått något fel på bältessträckarna tänds lampan
även om det inte är något fel påkrockkuddarna. Om lampan intetänds när nyckeln vrids till ON eller om den fortsätter att lysa efter de 6
sekunderna eller om den tändsunder körning har det sannoliktuppstått ett fel på bältessträckarna
eller krockkuddarna. Kontakta i såfall en HYUNDAI-verkstadomgående.
