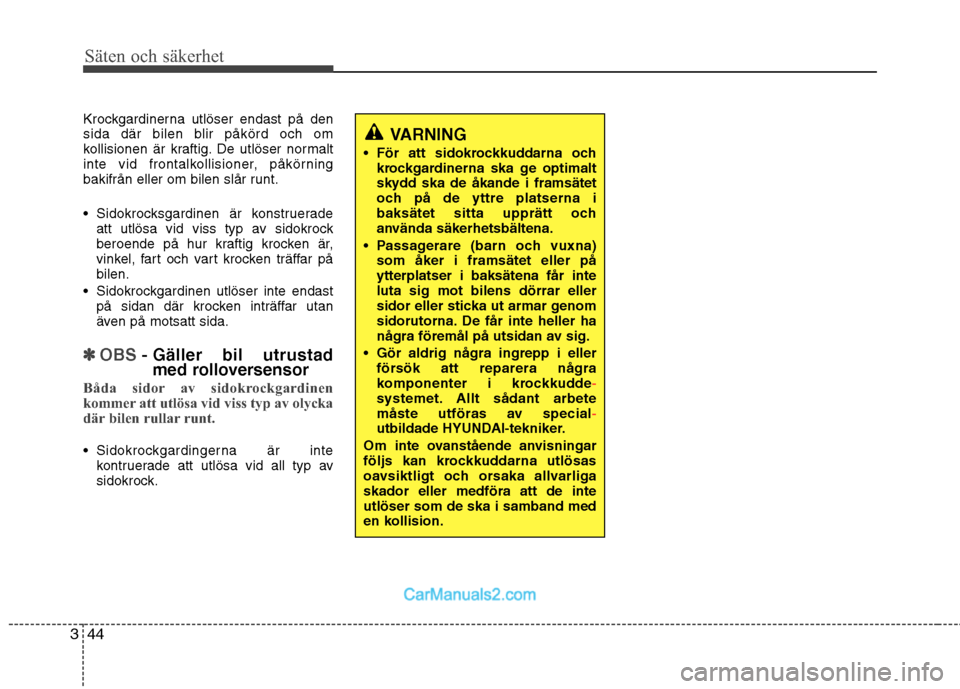

Säten och säkerhet
44
3
Krockgardinerna utlöser endast på den
sida där bilen blir påkörd och om
kollisionen är kraftig. De utlöser normalt
inte vid frontalkollisioner, påkörning
bakifrån eller om bilen slår runt. Sidokrocksgardinen är konstruerade
att utlösa vid viss typ av sidokrock
beroende på hur kraftig krocken är,
vinkel, fart och vart krocken träffar påbilen.
Sidokrockgardinen utlöser inte endast
på sidan där krocken inträffar utan
även på motsatt sida.
✽✽ OBS- Gäller bil utrustad
med rolloversensor
Båda sidor av sidokrockgardinen
kommer att utlösa vid viss typ av olycka
där bilen rullar runt.
Sidokrockgardingerna är inte kontruerade att utlösa vid all typ av
sidokrock.
VARNING
För att sidokrockkuddarna och krockgardinerna ska ge optimalt
skydd ska de åkande i framsätet
och på de yttre platserna i
baksätet sitta upprätt och
använda säkerhetsbältena.
Passagerare (barn och vuxna) som åker i framsätet eller påytterplatser i baksätena får inteluta sig mot bilens dörrar eller
sidor eller sticka ut armar genom
sidorutorna. De får inte heller ha
några föremål på utsidan av sig.
Gör aldrig några ingrepp i eller försök att reparera några
komponenter i krockkudde
-systemet. Allt sådant arbete
måste utföras av special-utbildade HYUNDAI-tekniker.
Om inte ovanstående anvisningar
följs kan krockkuddarna utlösas
oavsiktligt och orsaka allvarligaskador eller medföra att de inteutlöser som de ska i samband med
en kollision.

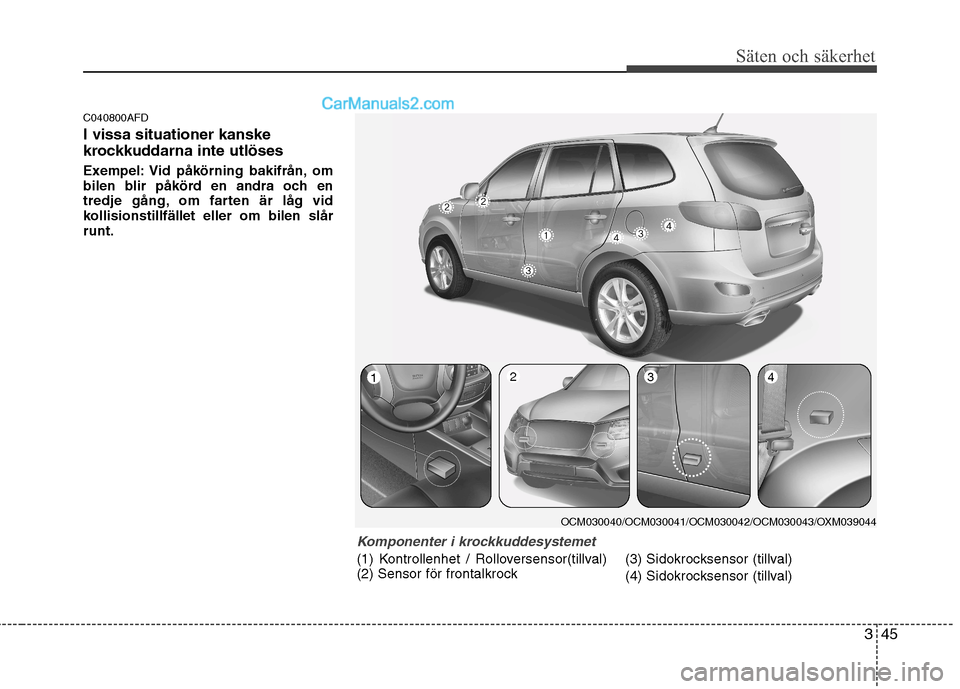

345
Säten och säkerhet
C040800AFD I vissa situationer kanske
krockkuddarna inte utlöses
Exempel: Vid påkörning bakifrån, om
bilen blir påkörd en andra och en
tredje gång, om farten är låg vid
kollisionstillfället eller om bilen slårrunt.
Komponenter i krockkuddesystemet
(1) Kontrollenhet / Rolloversensor(tillval)
(2) Sensor för frontalkrock(3) Sidokrocksensor (tillval)
(4) Sidokrocksensor (tillval)
OCM030040/OCM030041/OCM030042/OCM030043/OXM039044
1234

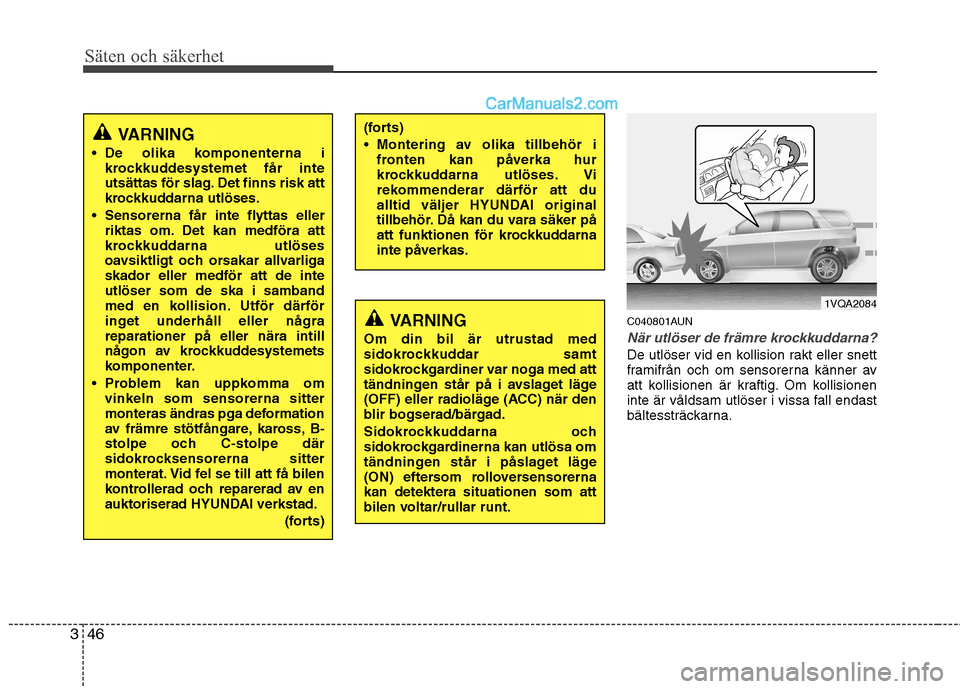

Säten och säkerhet
46
3
C040801AUN
När utlöser de främre krockkuddarna?
De utlöser vid en kollision rakt eller snett
framifrån och om sensorerna känner av
att kollisionen är kraftig. Om kollisionen
inte är våldsam utlöser i vissa fall endast
bältessträckarna.
VARNING
De olika komponenterna i krockkuddesystemet får inte
utsättas för slag. Det finns risk att
krockkuddarna utlöses.
Sensorerna får inte flyttas eller riktas om. Det kan medföra att
krockkuddarna utlöses
oavsiktligt och orsakar allvarligaskador eller medför att de inteutlöser som de ska i samband
med en kollision. Utför därför
inget underhåll eller någrareparationer på eller nära intill
någon av krockkuddesystemets
komponenter.
Problem kan uppkomma om vinkeln som sensorerna sitter
monteras ändras pga deformation
av främre stötfångare, kaross, B-
stolpe och C-stolpe där
sidokrocksensorerna sitter
monterat. Vid fel se till att få bilen
kontrollerad och reparerad av en
auktoriserad HYUNDAI verkstad.
(forts)(forts)
Montering av olika tillbehör ifronten kan påverka hur
krockkuddarna utlöses. Vi
rekommenderar därför att du
alltid väljer HYUNDAI original
tillbehör. Då kan du vara säker på
att funktionen för krockkuddarnainte påverkas.
VARNING
Om din bil är utrustad med
sidokrockkuddar samt
sidokrockgardiner var noga med att
tändningen står på i avslaget läge
(OFF) eller radioläge (ACC) när den
blir bogserad/bärgad.
Sidokrockkuddarna och
sidokrockgardinerna kan utlösa om
tändningen står i påslaget läge
(ON) eftersom rolloversensorernakan detektera situationen som att
bilen voltar/rullar runt.
1VQA2084

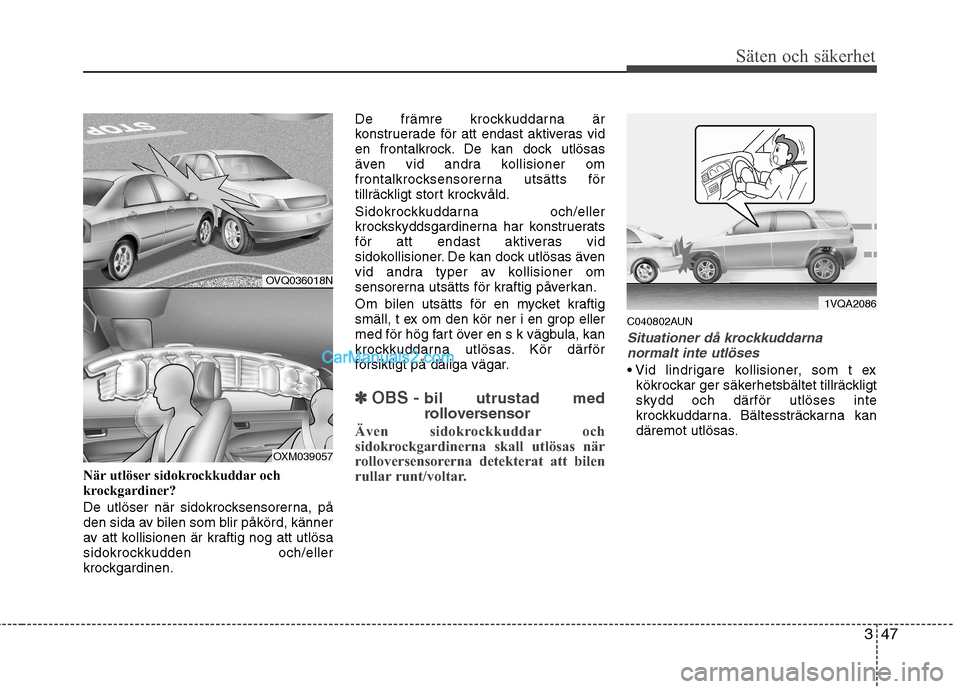

347
Säten och säkerhet
När utlöser sidokrockkuddar och
krockgardiner?
De utlöser när sidokrocksensorerna, på
den sida av bilen som blir påkörd, känner
av att kollisionen är kraftig nog att utlösa
sidokrockkudden och/eller
krockgardinen.De främre krockkuddarna är
konstruerade för att endast aktiveras vid
en frontalkrock. De kan dock utlösas
även vid andra kollisioner om
frontalkrocksensorerna utsätts för
tillräckligt stort krockvåld.
Sidokrockkuddarna och/eller
krockskyddsgardinerna har konstruerats
för att endast aktiveras vid
sidokollisioner. De kan dock utlösas även
vid andra typer av kollisioner om
sensorerna utsätts för kraftig påverkan.
Om bilen utsätts för en mycket kraftig
smäll, t ex om den kör ner i en grop eller
med för hög fart över en s k vägbula, kan
krockkuddarna utlösas. Kör därför
försiktigt på dåliga vägar.
✽✽
OBS - bil utrustad med
rolloversensor
Även sidokrockkuddar och
sidokrockgardinerna skall utlösas när
rolloversensorerna detekterat att bilen
rullar runt/voltar.
C040802AUN
Situationer då krockkuddarna normalt inte utlöses
kökrockar ger säkerhetsbältet tillräckligt skydd och därför utlöses inte
krockkuddarna. Bältessträckarna kan
däremot utlösas.
OVQ036018N
OXM039057
1VQA2086

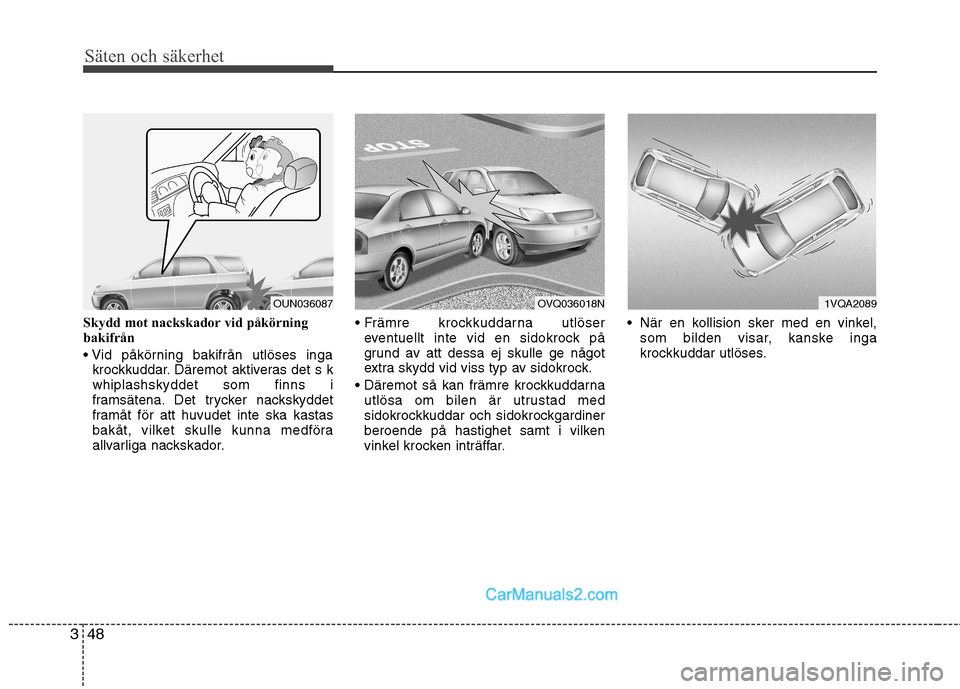

Säten och säkerhet
48
3
Skydd mot nackskador vid påkörning
bakifrån

krockkuddar. Däremot aktiveras det s k whiplashskyddet som finns i
framsätena. Det trycker nackskyddet
framåt för att huvudet inte ska kastas
bakåt, vilket skulle kunna medföra
allvarliga nackskador.
eventuellt inte vid en sidokrock på
grund av att dessa ej skulle ge något
extra skydd vid viss typ av sidokrock.
utlösa om bilen är utrustad med
sidokrockkuddar och sidokrockgardiner
beroende på hastighet samt i vilken
vinkel krocken inträffar. När en kollision sker med en vinkel,
som bilden visar, kanske inga
krockkuddar utlöses.
OUN0360871VQA2089OVQ036018N

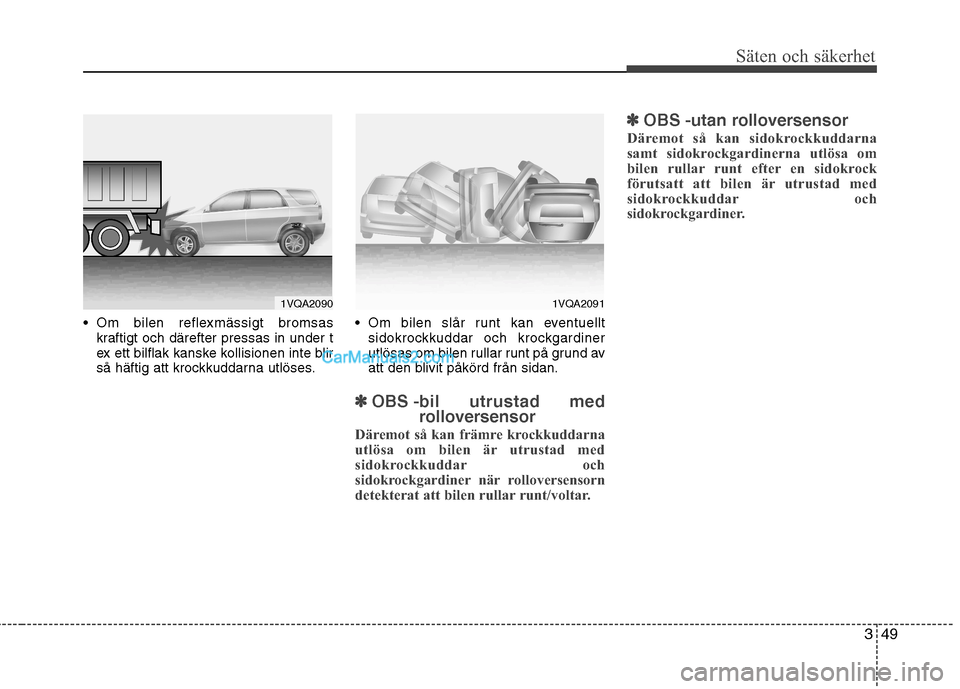

349
Säten och säkerhet
Om bilen reflexmässigt bromsaskraftigt och därefter pressas in under t
ex ett bilflak kanske kollisionen inte blir
så häftig att krockkuddarna utlöses. Om bilen slår runt kan eventuellt
sidokrockkuddar och krockgardiner
utlösas om bilen rullar runt på grund av
att den blivit påkörd från sidan.
✽✽ OBS - bil utrustad med
rolloversensor
Däremot så kan främre krockkuddarna
utlösa om bilen är utrustad med
sidokrockkuddar och
sidokrockgardiner när rolloversensorn
detekterat att bilen rullar runt/voltar. ✽
✽
OBS -utan rolloversensor
Däremot så kan sidokrockkuddarna
samt sidokrockgardinerna utlösa om
bilen rullar runt efter en sidokrock
förutsatt att bilen är utrustad med
sidokrockkuddar och
sidokrockgardiner.
1VQA20901VQA2091

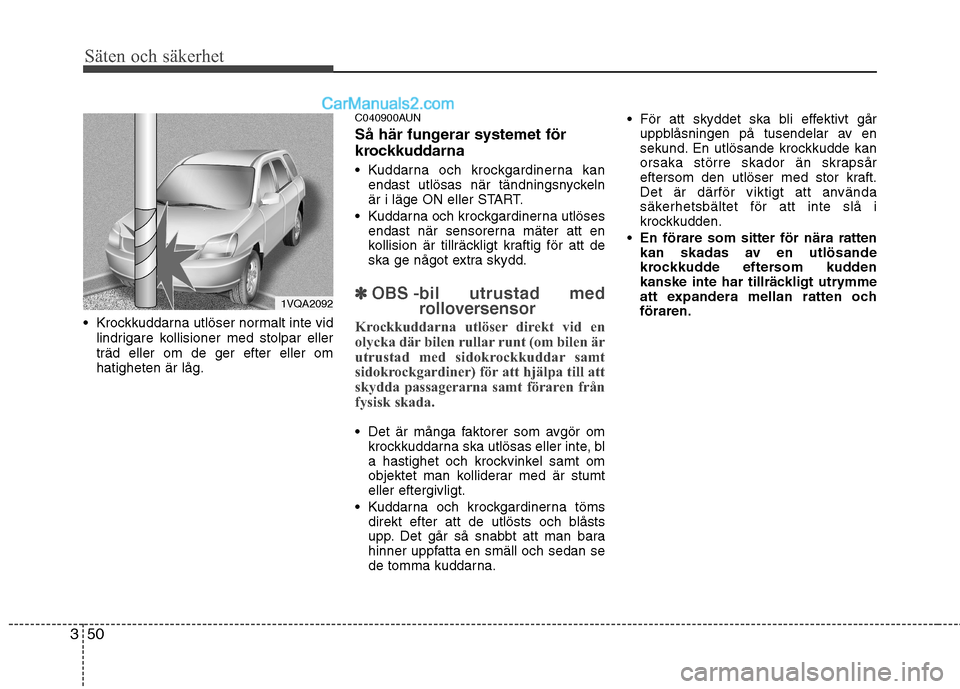

Säten och säkerhet
50
3
Krockkuddarna utlöser normalt inte vid
lindrigare kollisioner med stolpar eller träd eller om de ger efter eller omhatigheten är låg. C040900AUN
Så här fungerar systemet för
krockkuddarna
Kuddarna och krockgardinerna kan
endast utlösas när tändningsnyckeln
är i läge ON eller START.
Kuddarna och krockgardinerna utlöses endast när sensorerna mäter att en
kollision är tillräckligt kraftig för att de
ska ge något extra skydd.
✽✽ OBS - bil utrustad med
rolloversensor
Krockkuddarna utlöser direkt vid en
olycka där bilen rullar runt (om bilen är
utrustad med sidokrockkuddar samt
sidokrockgardiner) för att hjälpa till att
skydda passagerarna samt föraren från
fysisk skada.
Det är många faktorer som avgör om krockkuddarna ska utlösas eller inte, bl
a hastighet och krockvinkel samt om
objektet man kolliderar med är stumteller eftergivligt.
Kuddarna och krockgardinerna töms direkt efter att de utlösts och blåsts
upp. Det går så snabbt att man bara
hinner uppfatta en smäll och sedan se
de tomma kuddarna. För att skyddet ska bli effektivt går
uppblåsningen på tusendelar av en
sekund. En utlösande krockkudde kan
orsaka större skador än skrapsår
eftersom den utlöser med stor kraft.
Det är därför viktigt att använda
säkerhetsbältet för att inte slå i
krockkudden.
En förare som sitter för nära ratten kan skadas av en utlösande
krockkudde eftersom kudden
kanske inte har tillräckligt utrymme
att expandera mellan ratten ochföraren.
1VQA2092

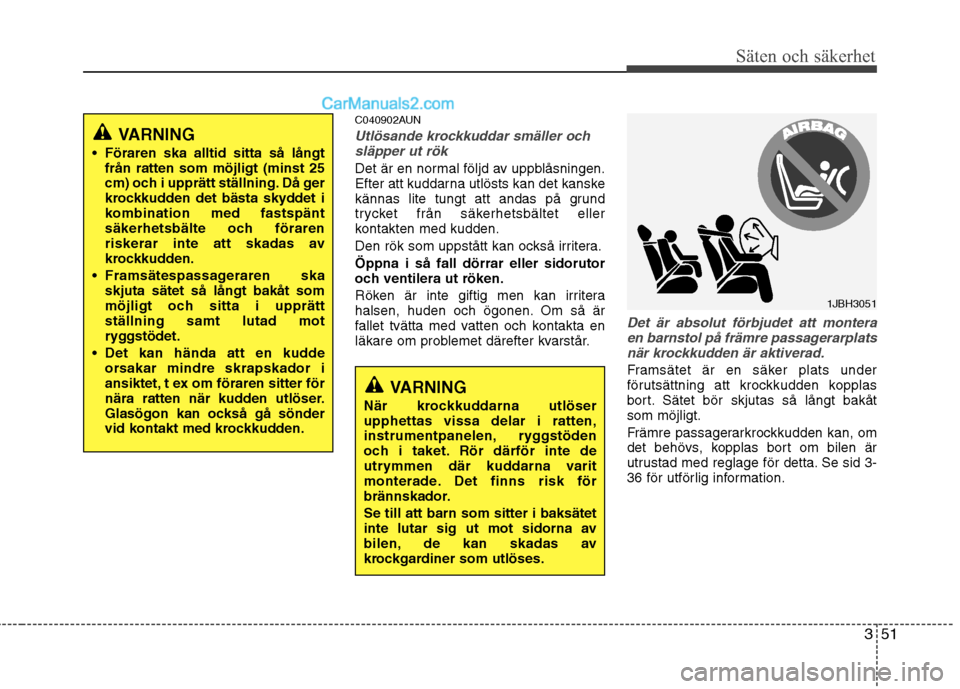

351
Säten och säkerhet
C040902AUN
Utlösande krockkuddar smäller ochsläpper ut rök
Det är en normal följd av uppblåsningen.
Efter att kuddarna utlösts kan det kanske
kännas lite tungt att andas på grund
trycket från säkerhetsbältet eller
kontakten med kudden.
Den rök som uppstått kan också irritera.Öppna i så fall dörrar eller sidorutor
och ventilera ut röken.
Röken är inte giftig men kan irritera
halsen, huden och ögonen. Om så är
fallet tvätta med vatten och kontakta en
läkare om problemet därefter kvarstår.
Det är absolut förbjudet att monteraen barnstol på främre passagerarplats när krockkudden är aktiverad.
Framsätet är en säker plats under
förutsättning att krockkudden kopplas
bort. Sätet bör skjutas så långt bakåtsom möjligt.
Främre passagerarkrockkudden kan, om
det behövs, kopplas bort om bilen är
utrustad med reglage för detta. Se sid 3-
36 för utförlig information.
1JBH3051
VARNING
Föraren ska alltid sitta så långt från ratten som möjligt (minst 25
cm) och i upprätt ställning. Då ger
krockkudden det bästa skyddet i
kombination med fastspänt
säkerhetsbälte och föraren
riskerar inte att skadas av
krockkudden.
Framsätespassageraren ska skjuta sätet så långt bakåt som
möjligt och sitta i upprättställning samt lutad mot
ryggstödet.
Det kan hända att en kudde orsakar mindre skrapskador i
ansiktet, t ex om föraren sitter för
nära ratten när kudden utlöser.
Glasögon kan också gå sönder
vid kontakt med krockkudden.
VARNING
När krockkuddarna utlöser upphettas vissa delar i ratten,
instrumentpanelen, ryggstöden
och i taket. Rör därför inte de
utrymmen där kuddarna varit
monterade. Det finns risk för
brännskador. Se till att barn som sitter i baksätet
inte lutar sig ut mot sidorna av
bilen, de kan skadas av
krockgardiner som utlöses.

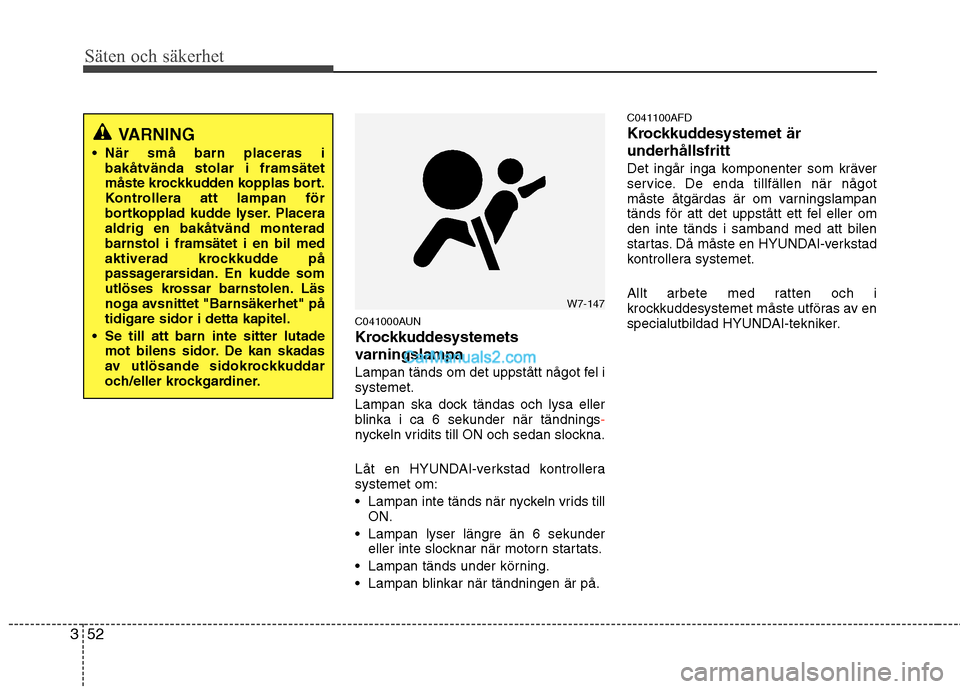

Säten och säkerhet
52
3
C041000AUN
Krockkuddesystemets
varningslampa
Lampan tänds om det uppstått något fel i systemet.
Lampan ska dock tändas och lysa eller
blinka i ca 6 sekunder när tändnings
-nyckeln vridits till ON och sedan slockna.
Låt en HYUNDAI-verkstad kontrollera systemet om:
Lampan inte tänds när nyckeln vrids till
ON.
Lampan lyser längre än 6 sekunder eller inte slocknar när motorn startats.
Lampan tänds under körning.
Lampan blinkar när tändningen är på. C041100AFD
Krockkuddesystemet ärunderhållsfritt
Det ingår inga komponenter som kräver
service. De enda tillfällen när något
måste åtgärdas är om varningslampan
tänds för att det uppstått ett fel eller omden inte tänds i samband med att bilen
startas. Då måste en HYUNDAI-verkstad
kontrollera systemet.
Allt arbete med ratten och i
krockkuddesystemet måste utföras av en
specialutbildad HYUNDAI-tekniker.
W7-147
VARNING
När små barn placeras i bakåtvända stolar i framsätet
måste krockkudden kopplas bort.
Kontrollera att lampan för
bortkopplad kudde lyser. Placeraaldrig en bakåtvänd monteradbarnstol i framsätet i en bil med
aktiverad krockkudde på
passagerarsidan. En kudde som
utlöses krossar barnstolen. Läs
noga avsnittet "Barnsäkerhet" påtidigare sidor i detta kapitel.
Se till att barn inte sitter lutade mot bilens sidor. De kan skadas
av utlösande sidokrockkuddar
och/eller krockgardiner.

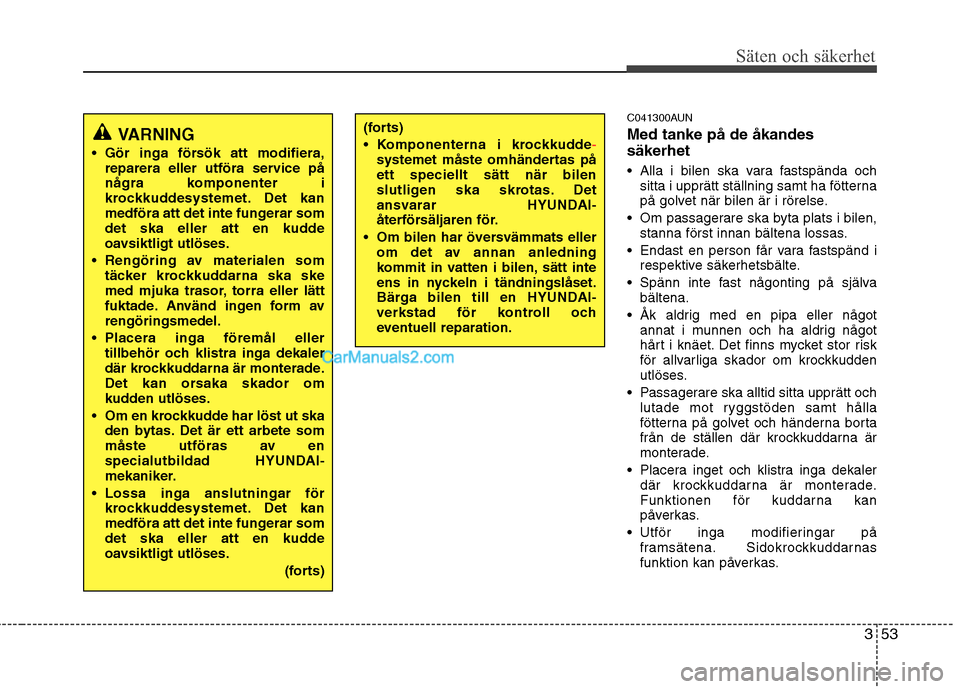

353
Säten och säkerhet
C041300AUN Med tanke på de åkandes säkerhet
Alla i bilen ska vara fastspända ochsitta i upprätt ställning samt ha fötterna
på golvet när bilen är i rörelse.
Om passagerare ska byta plats i bilen, stanna först innan bältena lossas.
Endast en person får vara fastspänd i respektive säkerhetsbälte.
Spänn inte fast någonting på själva bältena.
Åk aldrig med en pipa eller något annat i munnen och ha aldrig något
hårt i knäet. Det finns mycket stor risk
för allvarliga skador om krockkudden
utlöses.
Passagerare ska alltid sitta upprätt och lutade mot ryggstöden samt hålla
fötterna på golvet och händerna borta
från de ställen där krockkuddarna är
monterade.
Placera inget och klistra inga dekaler där krockkuddarna är monterade.
Funktionen för kuddarna kan
påverkas.
Utför inga modifieringar på framsätena. Sidokrockkuddarnas
funktion kan påverkas.
VARNING
Gör inga försök att modifiera, reparera eller utföra service på
några komponenter i
krockkuddesystemet. Det kan
medföra att det inte fungerar som
det ska eller att en kudde
oavsiktligt utlöses.
Rengöring av materialen som täcker krockkuddarna ska ske
med mjuka trasor, torra eller lätt
fuktade. Använd ingen form avrengöringsmedel.
Placera inga föremål eller tillbehör och klistra inga dekaler
där krockkuddarna är monterade.
Det kan orsaka skador om
kudden utlöses.
Om en krockkudde har löst ut ska den bytas. Det är ett arbete som
måste utföras av en
specialutbildad HYUNDAI-
mekaniker.
Lossa inga anslutningar för krockkuddesystemet. Det kan
medföra att det inte fungerar som
det ska eller att en kudde
oavsiktligt utlöses.
(forts)(forts)
Komponenterna i krockkudde
-systemet måste omhändertas på ett speciellt sätt när bilen
slutligen ska skrotas. Det
ansvarar HYUNDAI-
återförsäljaren för.
Om bilen har översvämmats eller om det av annan anledning
kommit in vatten i bilen, sätt inte
ens in nyckeln i tändningslåset.
Bärga bilen till en HYUNDAI-
verkstad för kontroll och
eventuell reparation.
