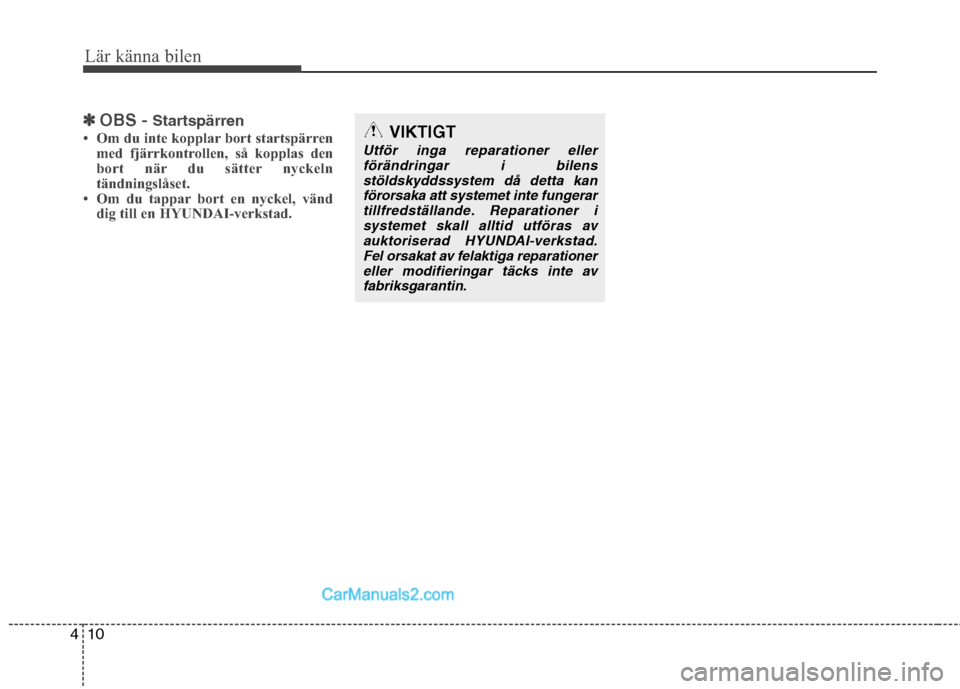

Page 81 of 354
Lär känna bilen
10
4
✽✽
OBS - Startspärren
Om du inte kopplar bort startspärren med fjärrkontrollen, så kopplas den
bort när du sätter nyckeln
tändningslåset.
Om du tappar bort en nyckel, vänd
dig till en HYUNDAI-verkstad.VIKTIGT
Utför inga reparationer eller
förändringar i bilens
stöldskyddssystem då detta kanförorsaka att systemet inte fungerartillfredställande. Reparationer i systemet skall alltid utföras av
auktoriserad HYUNDAI-verkstad.Fel orsakat av felaktiga reparationereller modifieringar täcks inte av
fabriksgarantin.
Page 82 of 354
411
Lär känna bilen

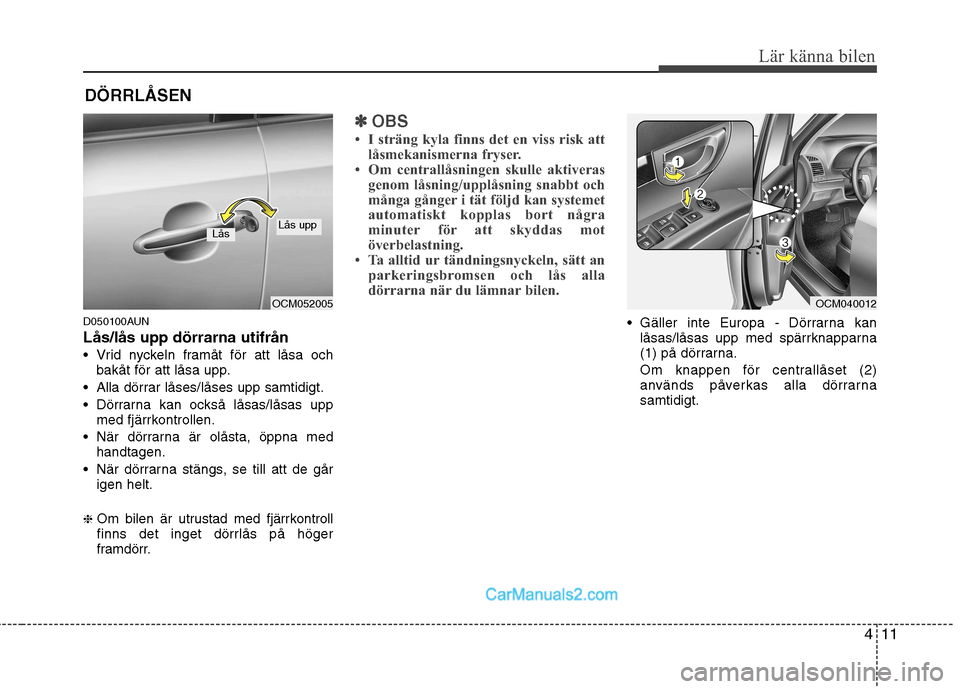

D050100AUN Lås/lås upp dörrarna utifrån
Vrid nyckeln framåt för att låsa ochbakåt för att låsa upp.
Alla dörrar låses/låses upp samtidigt.
Dörrarna kan också låsas/låsas upp med fjärrkontrollen.
När dörrarna är olåsta, öppna med handtagen.
När dörrarna stängs, se till att de går igen helt.
❈ Om bilen är utrustad med fjärrkontroll
finns det inget dörrlås på höger
framdörr.
✽✽
OBS
I sträng kyla finns det en viss risk att låsmekanismerna fryser.
Om centrallåsningen skulle aktiveras genom låsning/upplåsning snabbt och
många gånger i tät följd kan systemet
automatiskt kopplas bort några
minuter för att skyddas mot
överbelastning.
Ta alltid ur tändningsnyckeln, sätt an parkeringsbromsen och lås alla
dörrarna när du lämnar bilen.
Gäller inte Europa - Dörrarna kanlåsas/låsas upp med spärrknapparna
(1) på dörrarna.
Om knappen för centrallåset (2)
används påverkas alla dörrarnasamtidigt.
DÖRRLÅSEN
OCM040012OCM052005
LåsLås upp
Page 83 of 354
Lär känna bilen
12
4

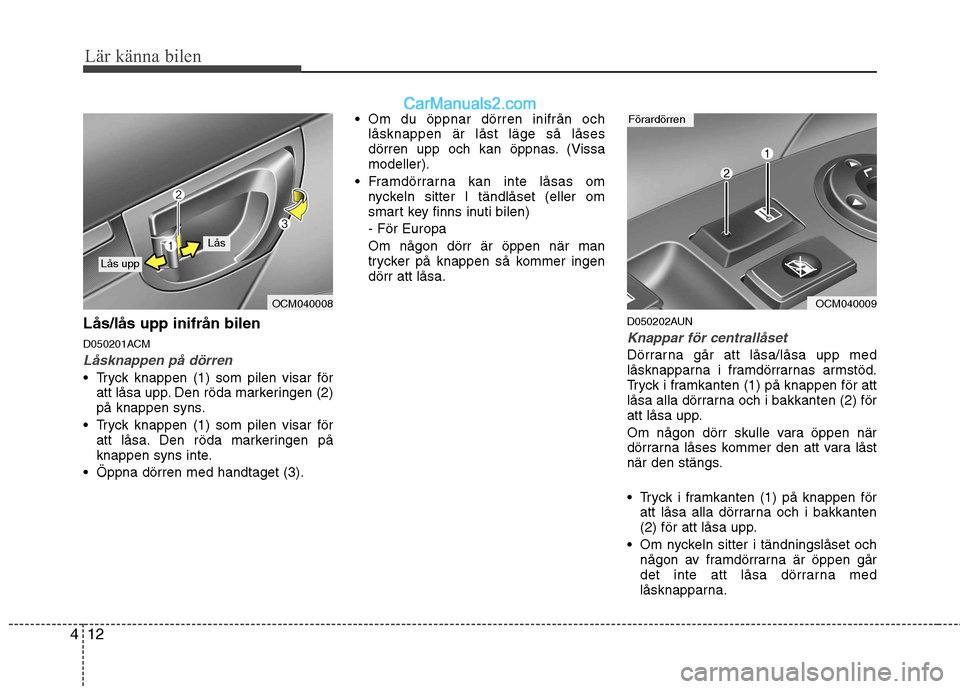

Lås/lås upp inifrån bilen
D050201ACM
Låsknappen på dörren
Tryck knappen (1) som pilen visar för
att låsa upp. Den röda markeringen (2)
på knappen syns.
Tryck knappen (1) som pilen visar för att låsa. Den röda markeringen på
knappen syns inte.
Öppna dörren med handtaget (3). Om du öppnar dörren inifrån och
låsknappen är låst läge så låses
dörren upp och kan öppnas. (Vissamodeller).
Framdörrarna kan inte låsas om nyckeln sitter I tändlåset (eller om
smart key finns inuti bilen) - För Europa
Om någon dörr är öppen när man trycker på knappen så kommer ingen dörr att låsa.
D050202AUN
Knappar för centrallåset
Dörrarna går att låsa/låsa upp med
låsknapparna i framdörrarnas armstöd.
Tryck i framkanten (1) på knappen för att
låsa alla dörrarna och i bakkanten (2) för
att låsa upp.
Om någon dörr skulle vara öppen när
dörrarna låses kommer den att vara låst
när den stängs.
Tryck i framkanten (1) på knappen föratt låsa alla dörrarna och i bakkanten
(2) för att låsa upp.
Om nyckeln sitter i tändningslåset och någon av framdörrarna är öppen går
det inte att låsa dörrarna med
låsknapparna.
OCM040008
Lås
Lås upp
OCM040009
Förardörren
Page 84 of 354
413
Lär känna bilen

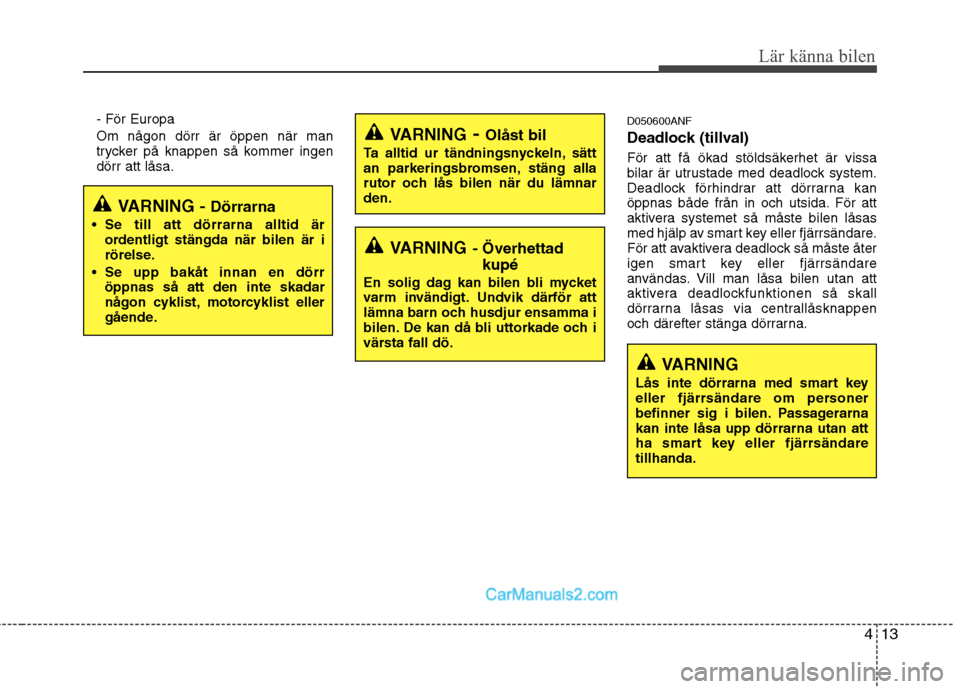

- För Europa
Om någon dörr är öppen när man trycker på knappen så kommer ingen dörr att låsa. D050600ANF
Deadlock (tillval)
För att få ökad stöldsäkerhet är vissa
bilar är utrustade med deadlock system.
Deadlock förhindrar att dörrarna kan
öppnas både från in och utsida. För att
aktivera systemet så måste bilen låsas
med hjälp av smart key eller fjärrsändare.
För att avaktivera deadlock så måste åter
igen smart key eller fjärrsändare
användas. Vill man låsa bilen utan att
aktivera deadlockfunktionen så skall
dörrarna låsas via centrallåsknappen
och därefter stänga dörrarna.
VARNING
- Olåst bil
Ta alltid ur tändningsnyckeln, sätt
an parkeringsbromsen, stäng alla
rutor och lås bilen när du lämnarden.
VARNING
Lås inte dörrarna med smart key
eller fjärrsändare om personer
befinner sig i bilen. Passagerarnakan inte låsa upp dörrarna utan att
ha smart key eller fjärrsändaretillhanda.
VARNING - Överhettad
kupé
En solig dag kan bilen bli mycket
varm invändigt. Undvik därför att
lämna barn och husdjur ensamma i
bilen. De kan då bli uttorkade och i
värsta fall dö.
VARNING - Dörrarna
Se till att dörrarna alltid är ordentligt stängda när bilen är i
rörelse.
Se upp bakåt innan en dörr öppnas så att den inte skadar
någon cyklist, motorcyklist eller
gående.

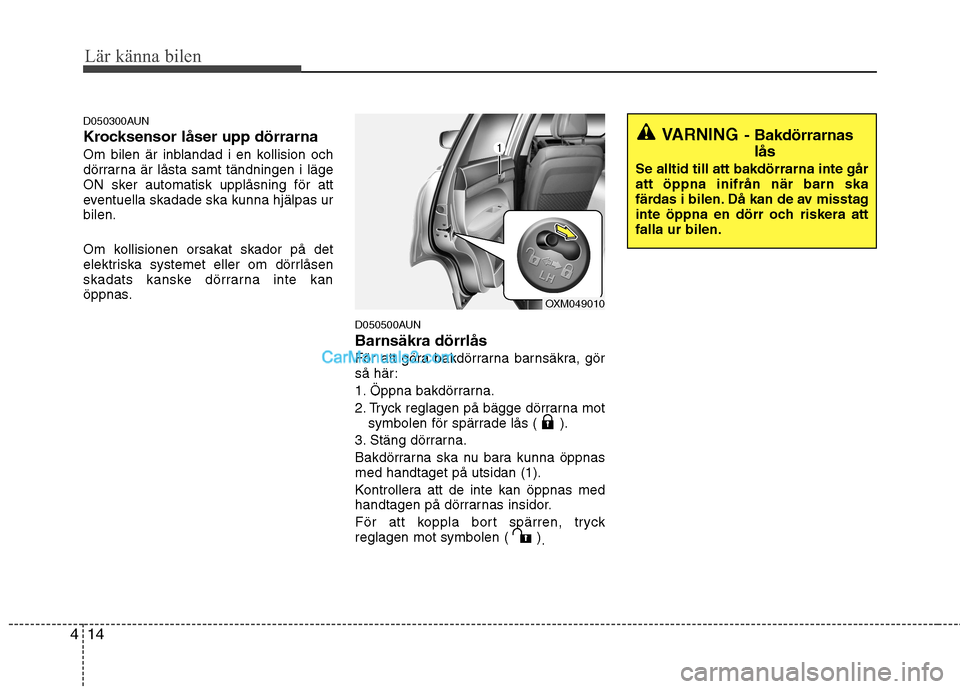

Page 85 of 354
Lär känna bilen
14
4
D050300AUN
Krocksensor låser upp dörrarna
Om bilen är inblandad i en kollision och
dörrarna är låsta samt tändningen i läge
ON sker automatisk upplåsning för att
eventuella skadade ska kunna hjälpas urbilen.
Om kollisionen orsakat skador på det
elektriska systemet eller om dörrlåsen
skadats kanske dörrarna inte kan
öppnas.
D050500AUN Barnsäkra dörrlås
För att göra bakdörrarna barnsäkra, gör
så här:
1. Öppna bakdörrarna.
2. Tryck reglagen på bägge dörrarna motsymbolen för spärrade lås ( ).
3. Stäng dörrarna.
Bakdörrarna ska nu bara kunna öppnas med handtaget på utsidan (1).
Kontrollera att de inte kan öppnas med
handtagen på dörrarnas insidor.
För att koppla bort spärren, tryck
reglagen mot symbolen ( ) .
VARNING- Bakdörrarnas
lås
Se alltid till att bakdörrarna inte går att öppna inifrån när barn ska
färdas i bilen. Då kan de av misstag
inte öppna en dörr och riskera attfalla ur bilen.
OXM049010
Page 86 of 354
415
Lär känna bilen

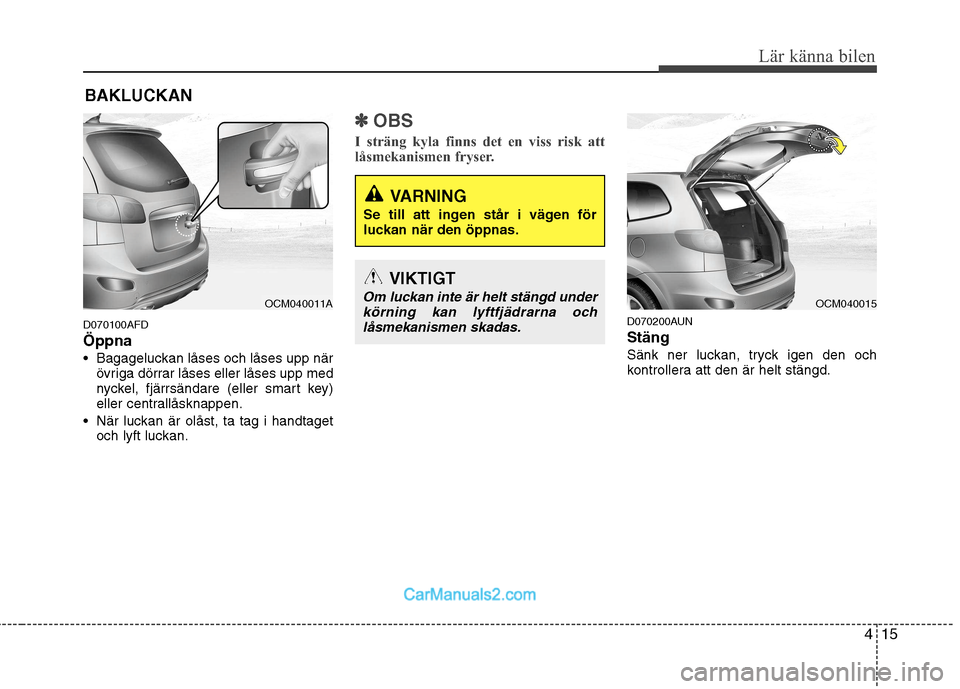

D070100AFD Öppna
Bagageluckan låses och låses upp närövriga dörrar låses eller låses upp med
nyckel, fjärrsändare (eller smart key)
eller centrallåsknappen.
När luckan är olåst, ta tag i handtaget och lyft luckan.
✽✽ OBS
I sträng kyla finns det en viss risk att
låsmekanismen fryser.
D070200AUN Stäng
Sänk ner luckan, tryck igen den och
kontrollera att den är helt stängd.
BAKLUCKAN
OCM040011AOCM040015
VARNING
Se till att ingen står i vägen för
luckan när den öppnas.
VIKTIGT
Om luckan inte är helt stängd under körning kan lyftfjädrarna ochlåsmekanismen skadas.
Page 87 of 354
Lär känna bilen
16
4

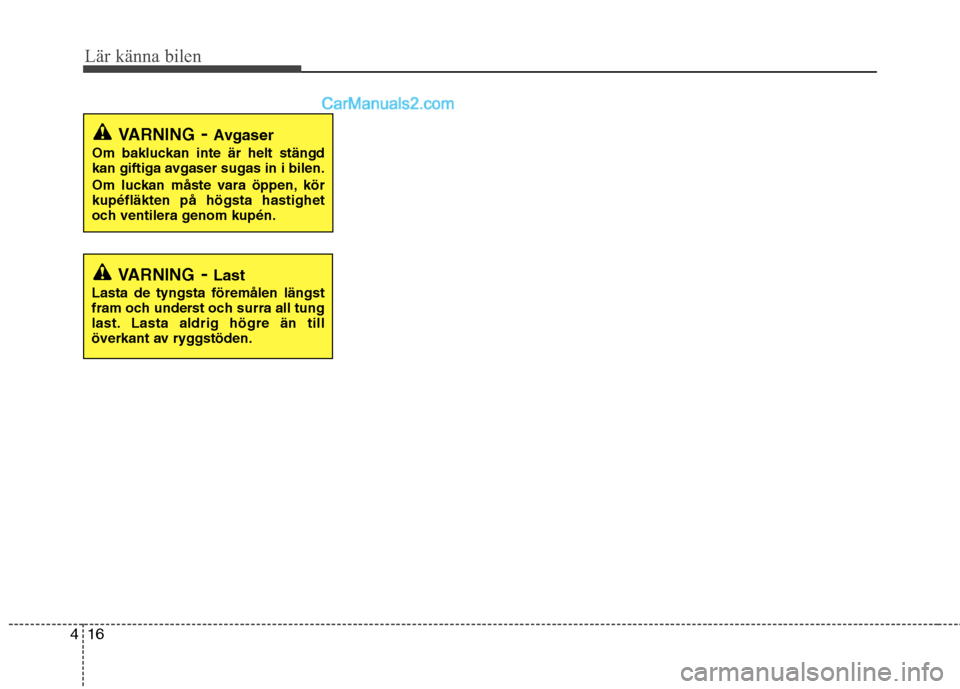

VARNING - Avgaser
Om bakluckan inte är helt stängd
kan giftiga avgaser sugas in i bilen.
Om luckan måste vara öppen, kör kupéfläkten på högsta hastighet
och ventilera genom kupén.
VARNING - Last
Lasta de tyngsta föremålen längst
fram och underst och surra all tung
last. Lasta aldrig högre än till
överkant av ryggstöden.
Page 88 of 354
417
Lär känna bilen

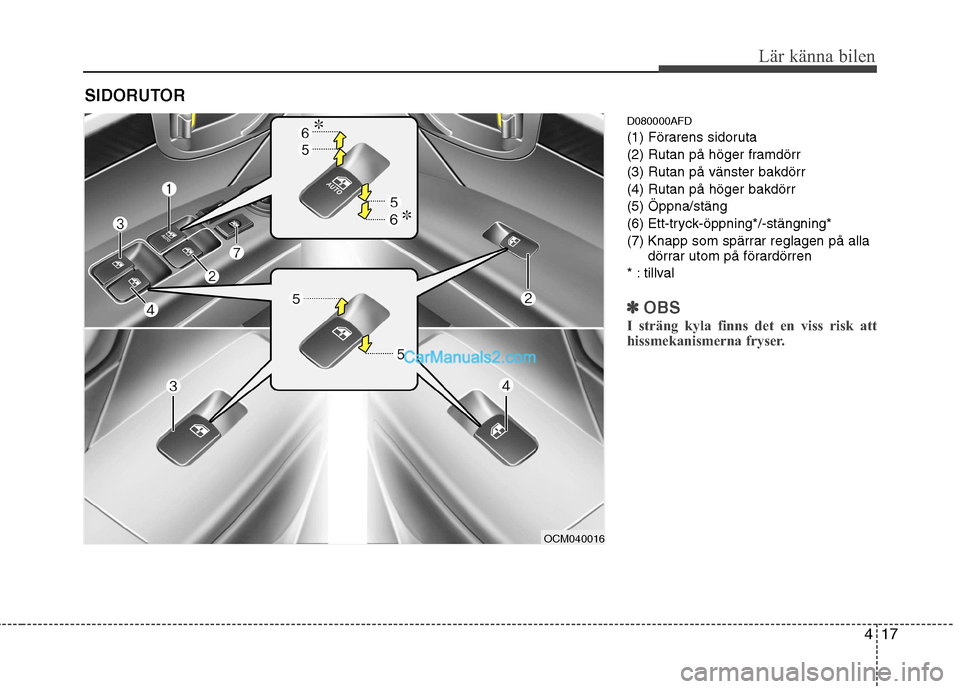

D080000AFD
(1) Förarens sidoruta
(2) Rutan på höger framdörr(3) Rutan på vänster bakdörr(4) Rutan på höger bakdörr(5) Öppna/stäng
(6) Ett-tryck-öppning*/-stängning*
(7) Knapp som spärrar reglagen på alladörrar utom på förardörren
* : tillval
✽✽ OBS
I sträng kyla finns det en viss risk att
hissmekanismerna fryser.
SIDORUTOR
OCM040016
Page 89 of 354
Lär känna bilen
18
4

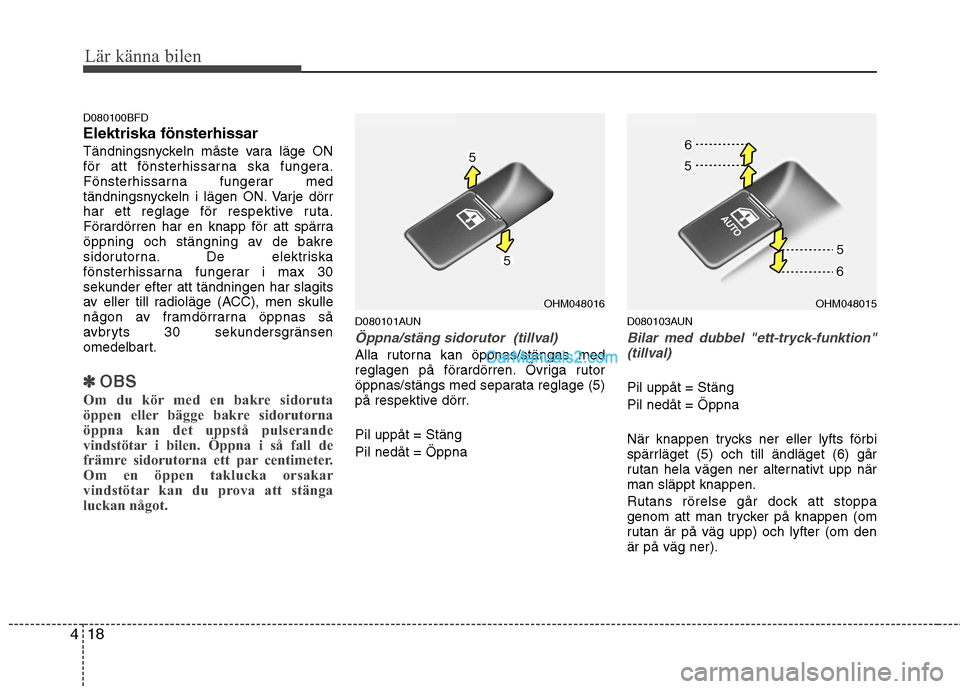

D080100BFD Elektriska fönsterhissar
Tändningsnyckeln måste vara läge ON
för att fönsterhissarna ska fungera.
Fönsterhissarna fungerar med
tändningsnyckeln i lägen ON. Varje dörr
har ett reglage för respektive ruta.
Förardörren har en knapp för att spärra
öppning och stängning av de bakre
sidorutorna. De elektriska
fönsterhissarna fungerar i max 30sekunder efter att tändningen har slagits
av eller till radioläge (ACC), men skulle
någon av framdörrarna öppnas så
avbryts 30 sekundersgränsen
omedelbart.
✽✽
OBS
Om du kör med en bakre sidoruta
öppen eller bägge bakre sidorutorna
öppna kan det uppstå pulserande
vindstötar i bilen. Öppna i så fall de
främre sidorutorna ett par centimeter.
Om en öppen taklucka orsakar
vindstötar kan du prova att stänga
luckan något.
D080101AUN
Öppna/stäng sidorutor (tillval)
Alla rutorna kan öppnas/stängas med
reglagen på förardörren. Övriga rutor
öppnas/stängs med separata reglage (5)
på respektive dörr. Pil uppåt = Stäng Pil nedåt = Öppna D080103AUN
Bilar med dubbel "ett-tryck-funktion"
(tillval)
Pil uppåt = Stäng Pil nedåt = Öppna
När knappen trycks ner eller lyfts förbi
spärrläget (5) och till ändläget (6) går
rutan hela vägen ner alternativt upp närman släppt knappen.
Rutans rörelse går dock att stoppa
genom att man trycker på knappen (om
rutan är på väg upp) och lyfter (om denär på väg ner).
OHM048015OHM048016
Page 90 of 354
419
Lär känna bilen

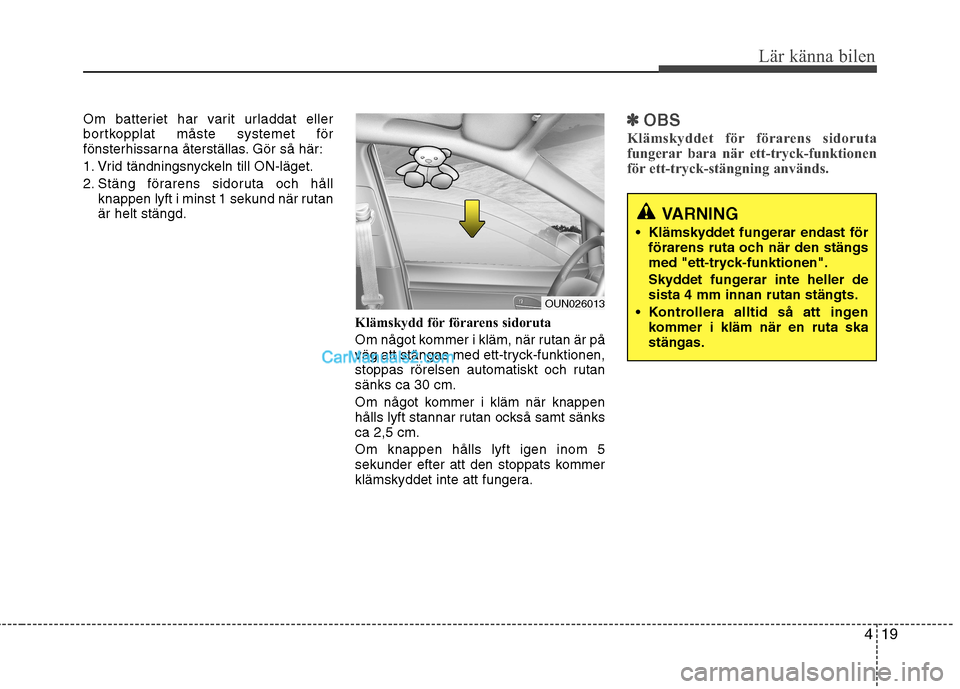

Om batteriet har varit urladdat eller
bortkopplat måste systemet för
fönsterhissarna återställas. Gör så här:
1. Vrid tändningsnyckeln till ON-läget.
2. Stäng förarens sidoruta och hållknappen lyft i minst 1 sekund när rutan är helt stängd.
Klämskydd för förarens sidoruta
Om något kommer i kläm, när rutan är på
väg att stängas med ett-tryck-funktionen,
stoppas rörelsen automatiskt och rutansänks ca 30 cm.
Om något kommer i kläm när knappen
hålls lyft stannar rutan också samt sänksca 2,5 cm. Om knappen hålls lyft igen inom 5
sekunder efter att den stoppats kommer
klämskyddet inte att fungera.✽✽OBS
Klämskyddet för förarens sidoruta
fungerar bara när ett-tryck-funktionen
för ett-tryck-stängning används.
VARNING
Klämskyddet fungerar endast för förarens ruta och när den stängs
med "ett-tryck-funktionen".
Skyddet fungerar inte heller de sista 4 mm innan rutan stängts.
Kontrollera alltid så att ingen kommer i kläm när en ruta skastängas.
OUN026013
