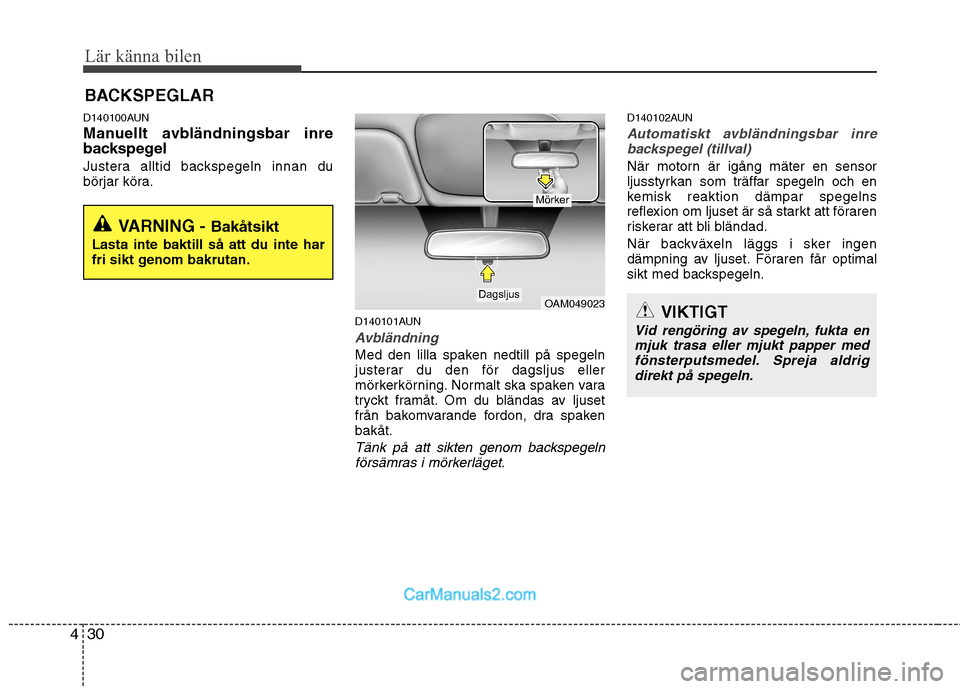

Lär känna bilen
30
4
D140100AUN
Manuellt avbländningsbar inre
backspegel
Justera alltid backspegeln innan du
börjar köra.
D140101AUN
Avbländning
Med den lilla spaken nedtill på spegeln
justerar du den för dagsljus eller
mörkerkörning. Normalt ska spaken vara
tryckt framåt. Om du bländas av ljuset
från bakomvarande fordon, dra spakenbakåt.
Tänk på att sikten genom backspegelnförsämras i mörkerläget.
D140102AUN
Automatiskt avbländningsbar inrebackspegel (tillval)
När motorn är igång mäter en sensor
ljusstyrkan som träffar spegeln och en
kemisk reaktion dämpar spegelns
reflexion om ljuset är så starkt att föraren
riskerar att bli bländad.
När backväxeln läggs i sker ingen
dämpning av ljuset. Föraren får optimal
sikt med backspegeln.
BACKSPEGLAR
VARNING -
Bakåtsikt
Lasta inte baktill så att du inte har
fri sikt genom bakrutan.
VIKTIGT
Vid rengöring av spegeln, fukta en mjuk trasa eller mjukt papper medfönsterputsmedel. Spreja aldrigdirekt på spegeln.
OAM049023Dagsljus
Mörker

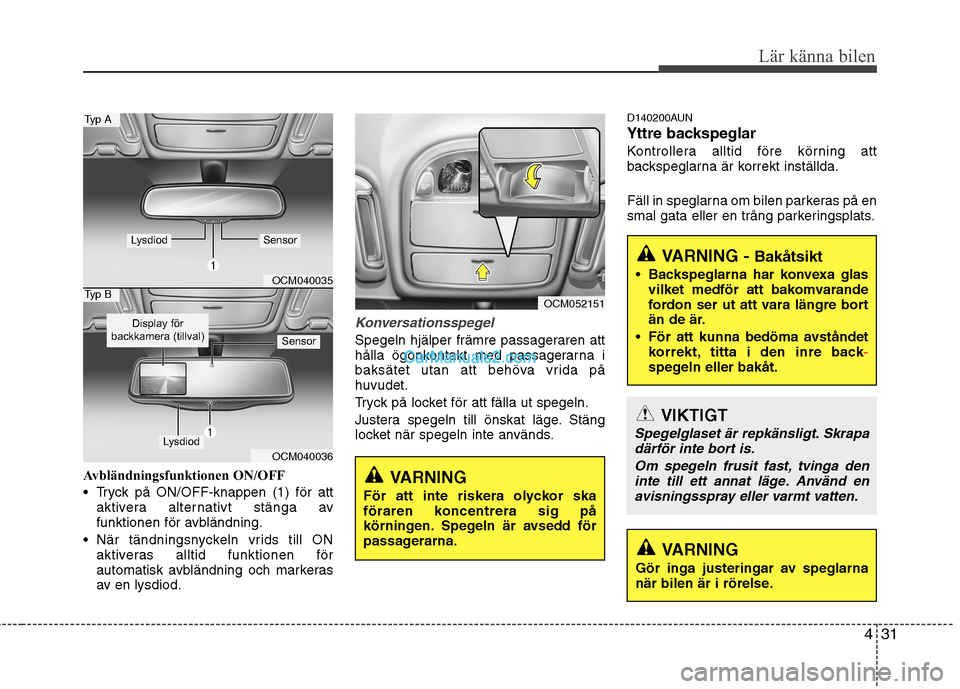

431
Lär känna bilen
Avbländningsfunktionen ON/OFF
Tryck på ON/OFF-knappen (1) för attaktivera alternativt stänga av
funktionen för avbländning.
När tändningsnyckeln vrids till ON aktiveras alltid funktionen för
automatisk avbländning och markeras
av en lysdiod.
Konversationsspegel
Spegeln hjälper främre passageraren att
hålla ögonkontakt med passagerarna i
baksätet utan att behöva vrida påhuvudet.
Tryck på locket för att fälla ut spegeln.
Justera spegeln till önskat läge. Stäng
locket när spegeln inte används. D140200AUN
Yttre backspeglar
Kontrollera alltid före körning att
backspeglarna är korrekt inställda.
Fäll in speglarna om bilen parkeras på en
smal gata eller en trång parkeringsplats.
VARNING -
Bakåtsikt
Backspeglarna har konvexa glas vilket medför att bakomvarande
fordon ser ut att vara längre bort
än de är.
För att kunna bedöma avståndet korrekt, titta i den inre back
-spegeln eller bakåt.
VIKTIGT
Spegelglaset är repkänsligt. Skrapa
därför inte bort is.
Om spegeln frusit fast, tvinga deninte till ett annat läge. Använd enavisningsspray eller varmt vatten.
VARNING
Gör inga justeringar av speglarna
när bilen är i rörelse.
OCM040035
OCM040036
Typ A
Typ B
Lysdiod Sensor
Lysdiod
Sensor
Display för
backkamera (tillval)
OCM052151
VARNING
För att inte riskera olyckor ska
föraren koncentrera sig på
körningen. Spegeln är avsedd för
passagerarna.

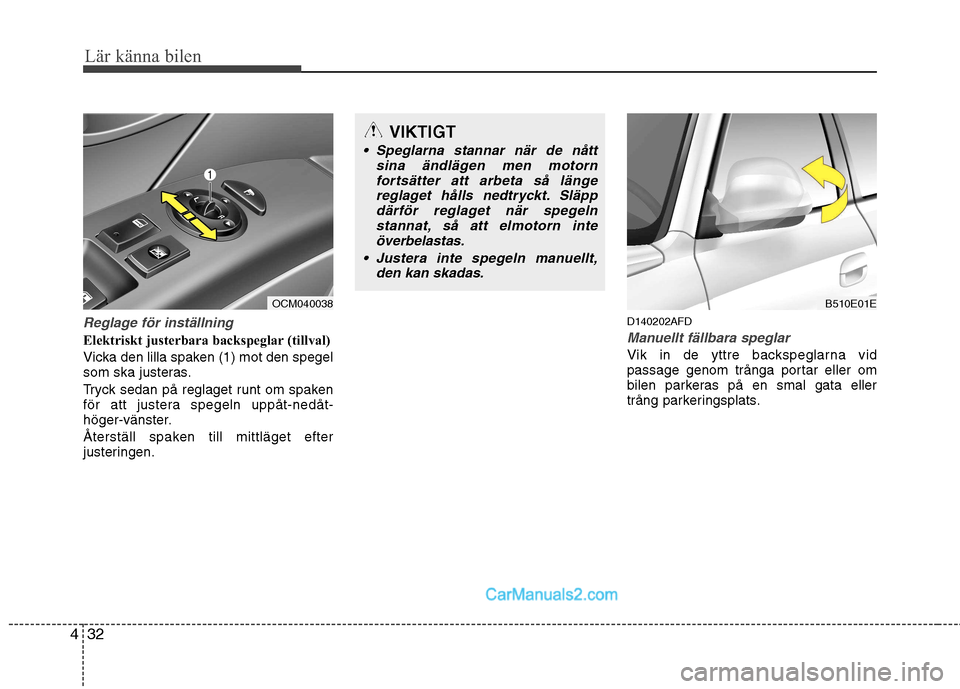

Lär känna bilen
32
4
Reglage för inställning
Elektriskt justerbara backspeglar (tillval)
Vicka den lilla spaken (1) mot den spegel
som ska justeras.
Tryck sedan på reglaget runt om spaken
för att justera spegeln uppåt-nedåt-
höger-vänster.
Återställ spaken till mittläget efter
justeringen. D140202AFDManuellt fällbara speglar
Vik in de yttre backspeglarna vid
passage genom trånga portar eller om
bilen parkeras på en smal gata eller
trång parkeringsplats.
VIKTIGT
Speglarna stannar när de nått
sina ändlägen men motorn
fortsätter att arbeta så längereglaget hålls nedtryckt. Släppdärför reglaget när spegeln stannat, så att elmotorn inte
överbelastas.
Justera inte spegeln manuellt, den kan skadas.
B510E01EOCM040038

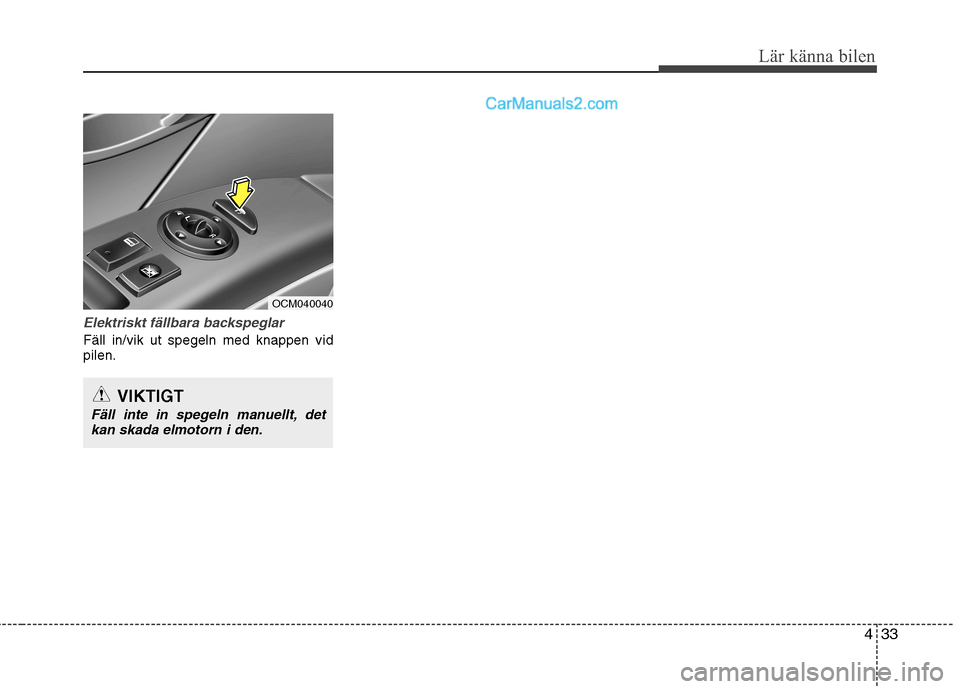

433
Lär känna bilen
Elektriskt fällbara backspeglar
Fäll in/vik ut spegeln med knappen vid pilen.
VIKTIGT
Fäll inte in spegeln manuellt, detkan skada elmotorn i den.
OCM040040

Lär känna bilen
34
4

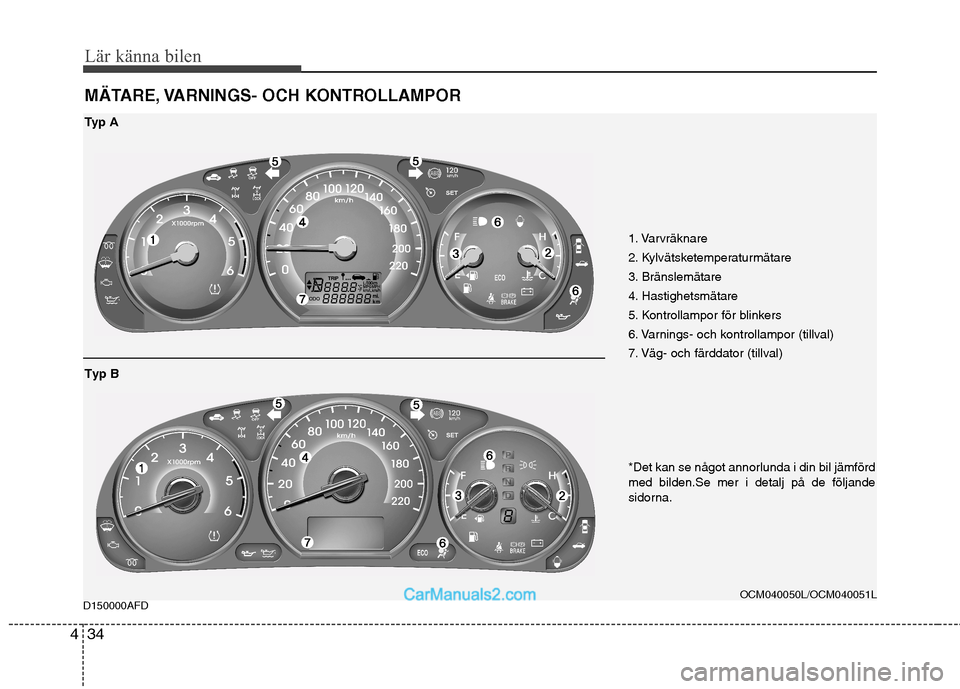

MÄTARE, VARNINGS- OCH KONTROLLAMPOR
1. Varvräknare
2. Kylvätsketemperaturmätare
3. Bränslemätare
4. Hastighetsmätare
5. Kontrollampor för blinkers
6. Varnings- och kontrollampor (tillval)
7. Väg- och färddator (tillval)
OCM040050L/OCM040051L
Typ A
*Det kan se något annorlunda i din bil jämförd med bilden.Se mer i detalj på de följande
sidorna.
Typ B
D150000AFD

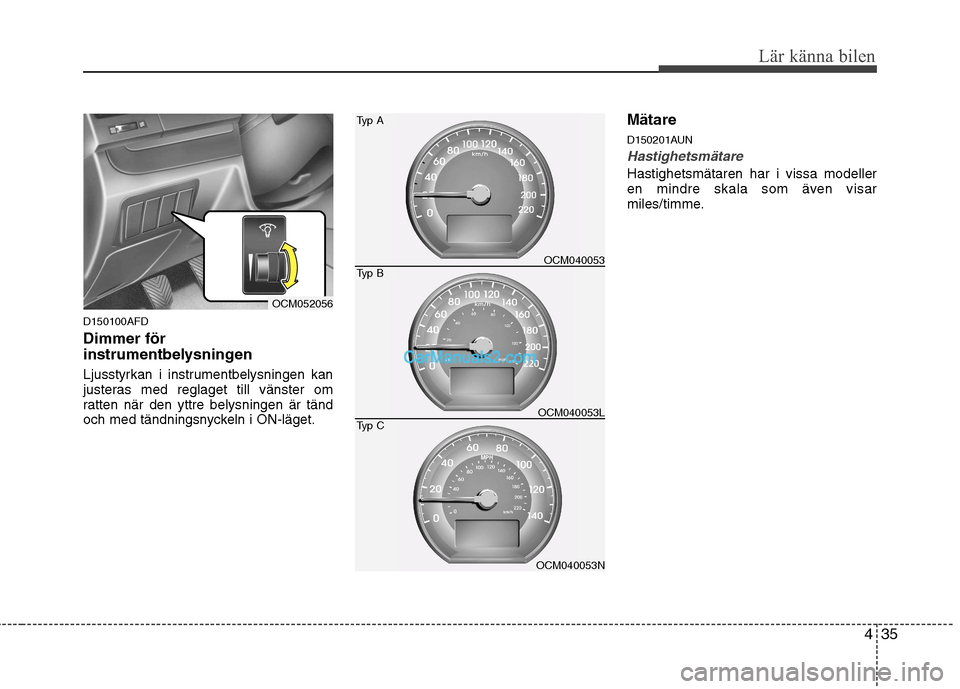

435
Lär känna bilen
D150100AFD Dimmer för
instrumentbelysningen
Ljusstyrkan i instrumentbelysningen kan
justeras med reglaget till vänster om
ratten när den yttre belysningen är tänd
och med tändningsnyckeln i ON-läget.Mätare
D150201AUN
Hastighetsmätare
Hastighetsmätaren har i vissa modeller
en mindre skala som även visar
miles/timme.
OCM040053N
Typ C
OCM040053
Typ A
Typ B
OCM040053L
OCM052056

Lär känna bilen
36
4
D150202AFD

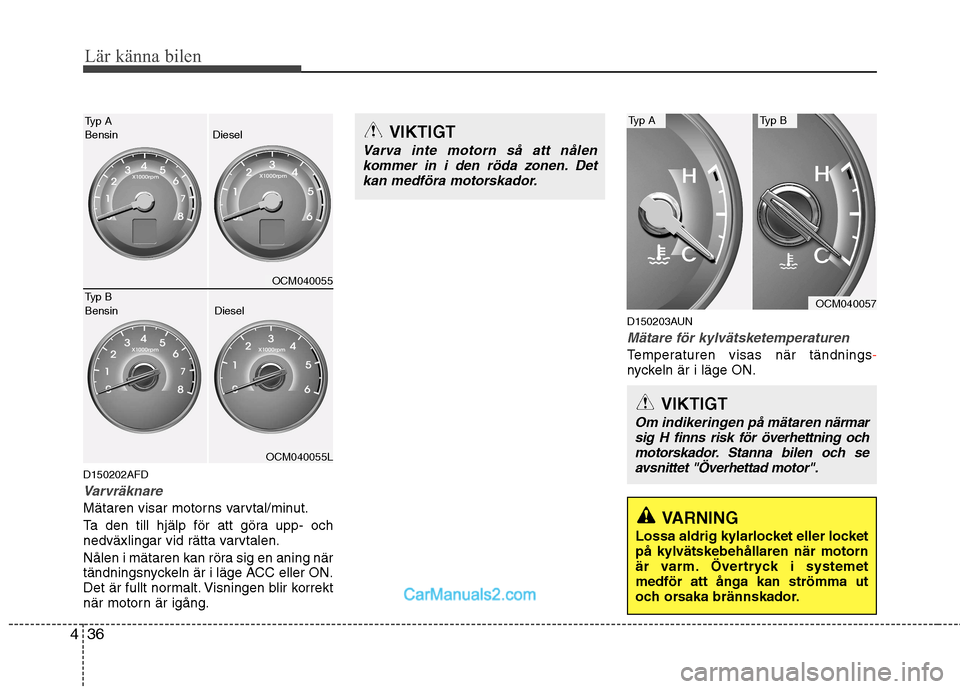

Varvräknare
Mätaren visar motorns varvtal/minut.
Ta den till hjälp för att göra upp- och
nedväxlingar vid rätta varvtalen.
Nålen i mätaren kan röra sig en aning när
tändningsnyckeln är i läge ACC eller ON.
Det är fullt normalt. Visningen blir korrekt
när motorn är igång. D150203AUN
Mätare för kylvätsketemperaturen
Temperaturen visas när tändnings-nyckeln är i läge ON.
VIKTIGT
Om indikeringen på mätaren
närmar
sig H finns risk för överhettning och motorskador. Stanna bilen och se avsnittet "Överhettad motor".
VARNING
Lossa aldrig kylarlocket eller locket på kylvätskebehållaren när motorn
är varm. Övertryck i systemetmedför att ånga kan strömma ut
och orsaka brännskador.
VIKTIGT
Varva inte motorn så att nålen kommer in i den röda zonen. Det
kan medföra motorskador.
OCM040057
Typ ATyp B
OCM040055
OCM040055L
Typ A Bensin Diesel
Typ B Bensin Diesel

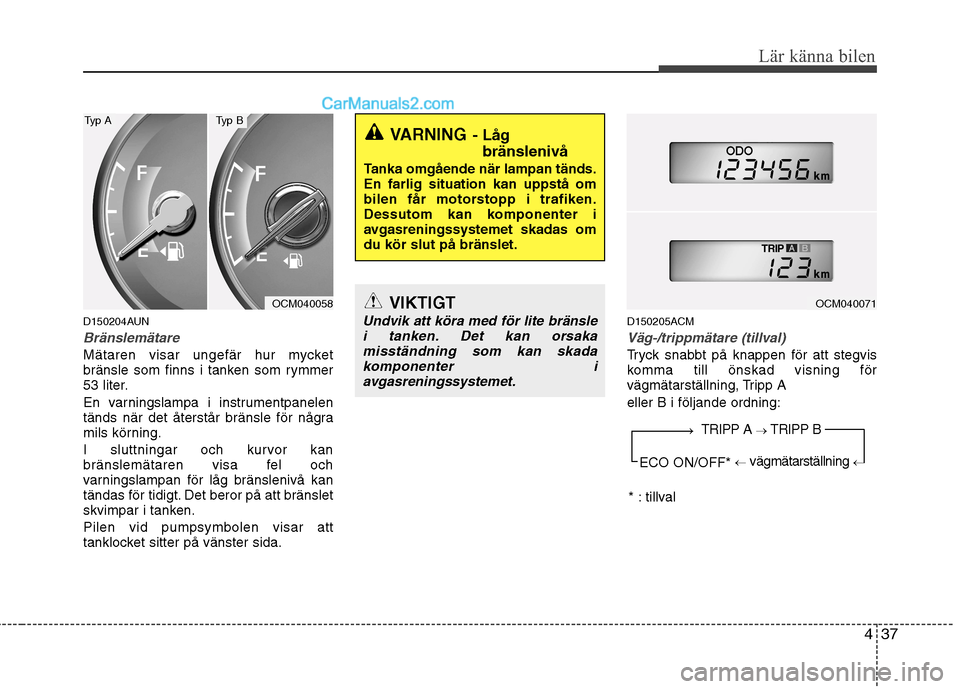

437
Lär känna bilen
D150204AUN
Bränslemätare
Mätaren visar ungefär hur mycket
bränsle som finns i tanken som rymmer
53 liter.
En varningslampa i instrumentpanelen
tänds när det återstår bränsle för några
mils körning.
I sluttningar och kurvor kan
bränslemätaren visa fel och
varningslampan för låg bränslenivå kan
tändas för tidigt. Det beror på att bränslet
skvimpar i tanken. Pilen vid pumpsymbolen visar att
tanklocket sitter på vänster sida.D150205ACM
Väg-/trippmätare (tillval)
Tryck snabbt på knappen för att stegvis
komma till önskad visning för
vägmätarställning, Tripp A eller B i följande ordning:
OCM040058
Typ ATyp B
VARNING
- Låg
bränslenivå
Tanka omgående när lampan tänds. En farlig situation kan uppstå om
bilen får motorstopp i trafiken.
Dessutom kan komponenter i
avgasreningssystemet skadas omdu kör slut på bränslet.
VIKTIGT
Undvik att köra med för lite bränsle i tanken. Det kan orsakamisständning som kan skadakomponenter iavgasreningssystemet.
OCM040071
TRIPP A TRIPP B
ECO ON/OFF*
vägmätarställning
* : tillval

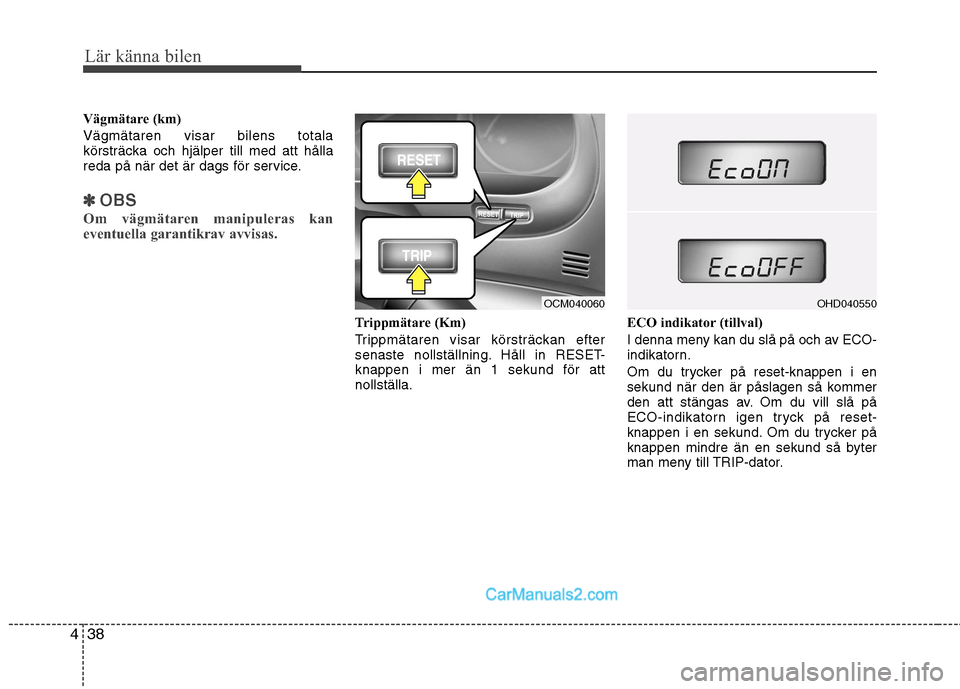

Lär känna bilen
38
4
Vägmätare (km) Vägmätaren visar bilens totala
körsträcka och hjälper till med att hålla
reda på när det är dags för service.
✽✽
OBS
Om vägmätaren manipuleras kan
eventuella garantikrav avvisas.
Trippmätare (Km)
Trippmätaren visar körsträckan efter
senaste nollställning. Håll in RESET-knappen i mer än 1 sekund för attnollställa. ECO indikator (tillval)
I denna meny kan du slå på och av ECO-
indikatorn.
Om du trycker på reset-knappen i en
sekund när den är påslagen så kommer
den att stängas av. Om du vill slå på
ECO-indikatorn igen tryck på reset-
knappen i en sekund. Om du trycker på
knappen mindre än en sekund så byter
man meny till TRIP-dator.
OCM040060OHD040550

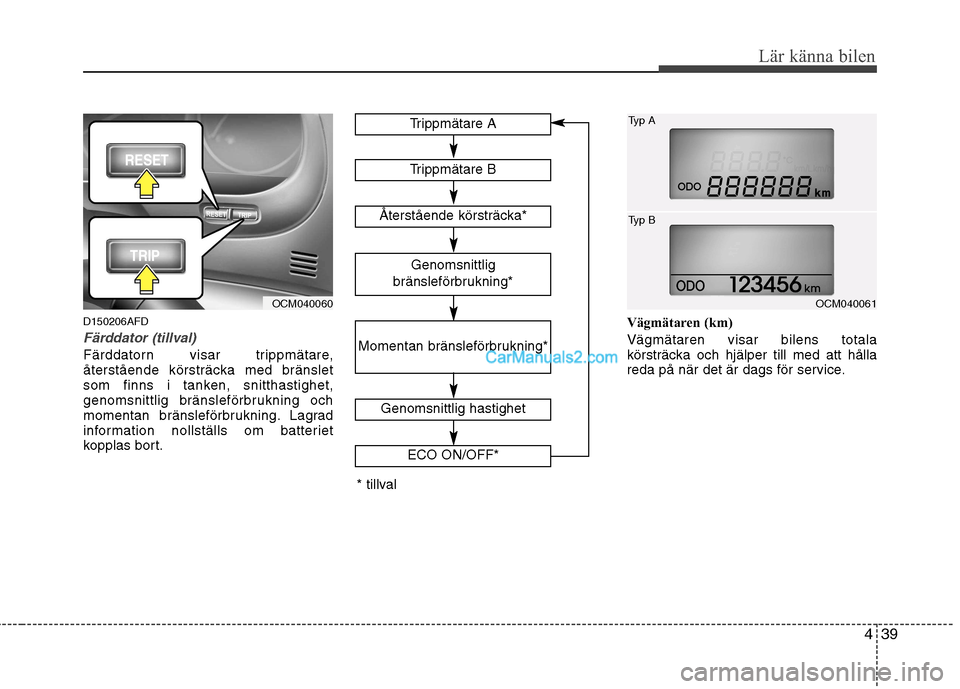

439
Lär känna bilen
D150206AFD
Färddator (tillval)
Färddatorn visar trippmätare,
återstående körsträcka med bränslet
som finns i tanken, snitthastighet,
genomsnittlig bränsleförbrukning och
momentan bränsleförbrukning. Lagrad
information nollställs om batteriet
kopplas bort.Vägmätaren (km) Vägmätaren visar bilens totala
körsträcka och hjälper till med att hålla
reda på när det är dags för service.
Trippmätare B
Genomsnittlig
bränsleförbrukning*
Momentan bränsleförbrukning*
Genomsnittlig hastighet
ECO ON/OFF*
Trippmätare A
Återstående körsträcka*
OCM040060
* tillvalOCM040061
Typ A
Typ B
