Hyundai Santa Fe 2010 Ägarmanual (in Swedish)

Lär känna bilen
20
4

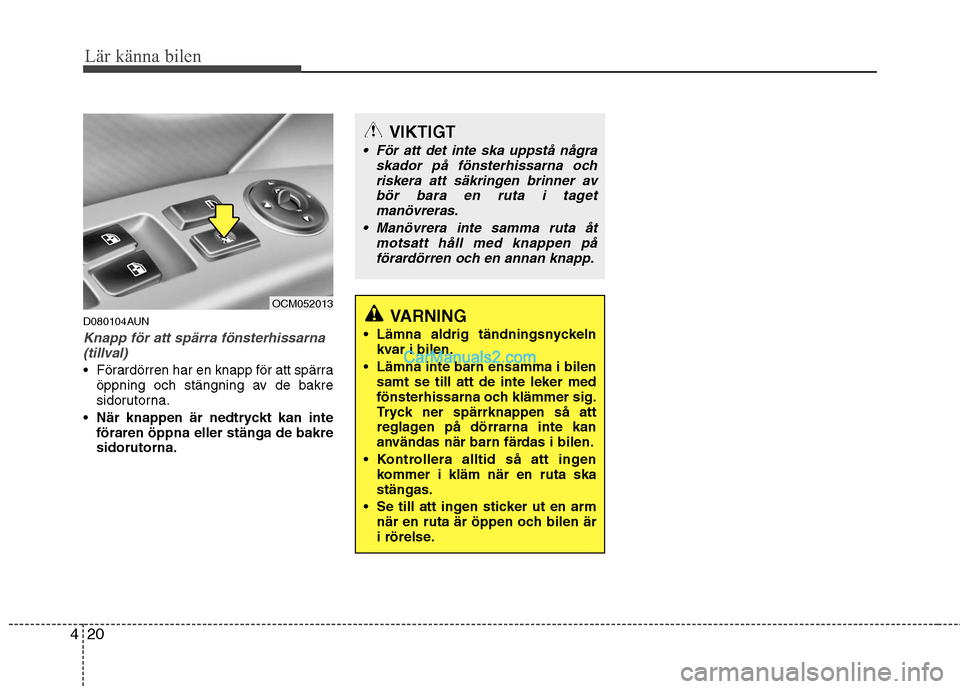

D080104AUN
Knapp för att spärra fönsterhissarna
(tillval)
Förardörren har en knapp för att spärra öppning och stängning av de bakre
sidorutorna.
När knappen är nedtryckt kan inte föraren öppna eller stänga de bakresidorutorna.
VARNING
Lämna aldrig tändningsnyckeln kvar i bilen.
Lämna inte barn ensamma i bilen samt se till att de inte leker med
fönsterhissarna och klämmer sig.
Tryck ner spärrknappen så att
reglagen på dörrarna inte kan
användas när barn färdas i bilen.
Kontrollera alltid så att ingen kommer i kläm när en ruta skastängas.
Se till att ingen sticker ut en arm när en ruta är öppen och bilen är
i rörelse.
VIKTIGT
För att det inte ska uppstå några
skador på fönsterhissarna och
riskera att säkringen brinner avbör bara en ruta i tagetmanövreras.
Manövrera inte samma ruta åt motsatt håll med knappen påförardörren och en annan knapp.
OCM052013

421
Lär känna bilen

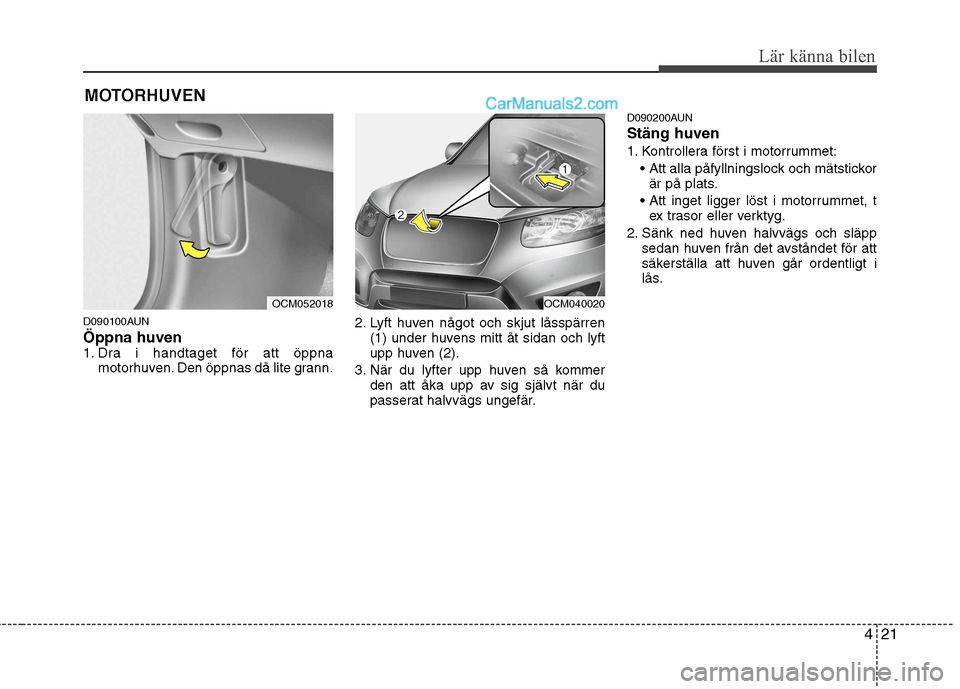

D090100AUN Öppna huven
1. Dra i handtaget för att öppnamotorhuven. Den öppnas då lite grann. 2. Lyft huven något och skjut låsspärren
(1) under huvens mitt åt sidan och lyft
upp huven (2).
3. När du lyfter upp huven så kommer den att åka upp av sig självt när du
passerat halvvägs ungefär. D090200AUN Stäng huven
1. Kontrollera först i motorrummet:
är på plats.
ex trasor eller verktyg.
2. Sänk ned huven halvvägs och släpp sedan huven från det avståndet för att
säkerställa att huven går ordentligt i
lås.
MOTORHUVEN
OCM052018OCM040020

Lär känna bilen
22
4

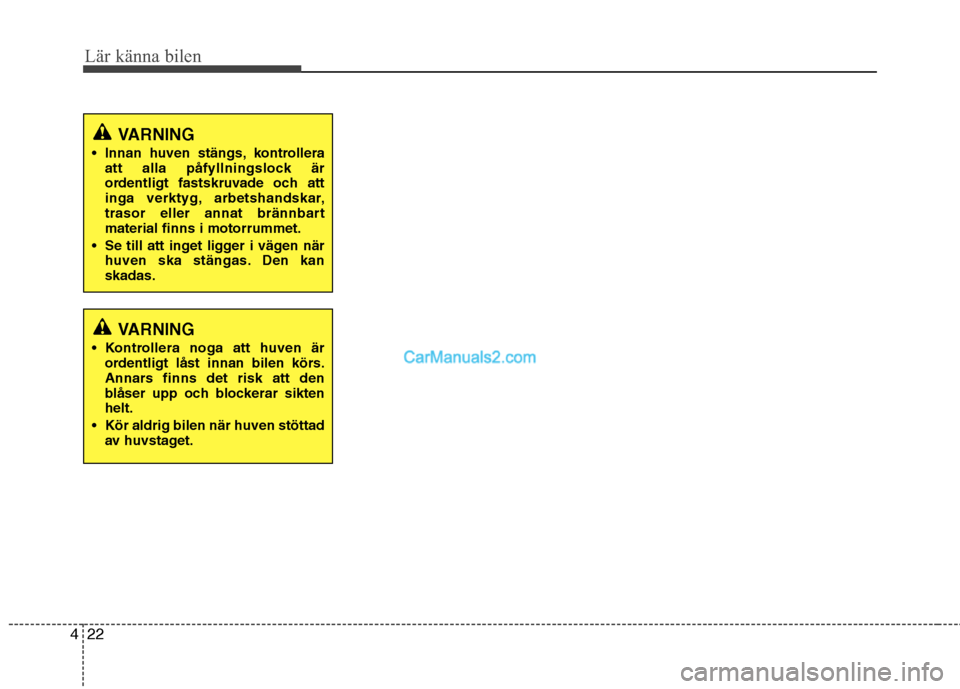

VARNING
Kontrollera noga att huven är ordentligt låst innan bilen körs.
Annars finns det risk att den
blåser upp och blockerar siktenhelt.
Kör aldrig bilen när huven stöttad av huvstaget.
VARNING
Innan huven stängs, kontrollera att alla påfyllningslock är
ordentligt fastskruvade och att
inga verktyg, arbetshandskar,
trasor eller annat brännbartmaterial finns i motorrummet.
Se till att inget ligger i vägen när huven ska stängas. Den kanskadas.

423
Lär känna bilen

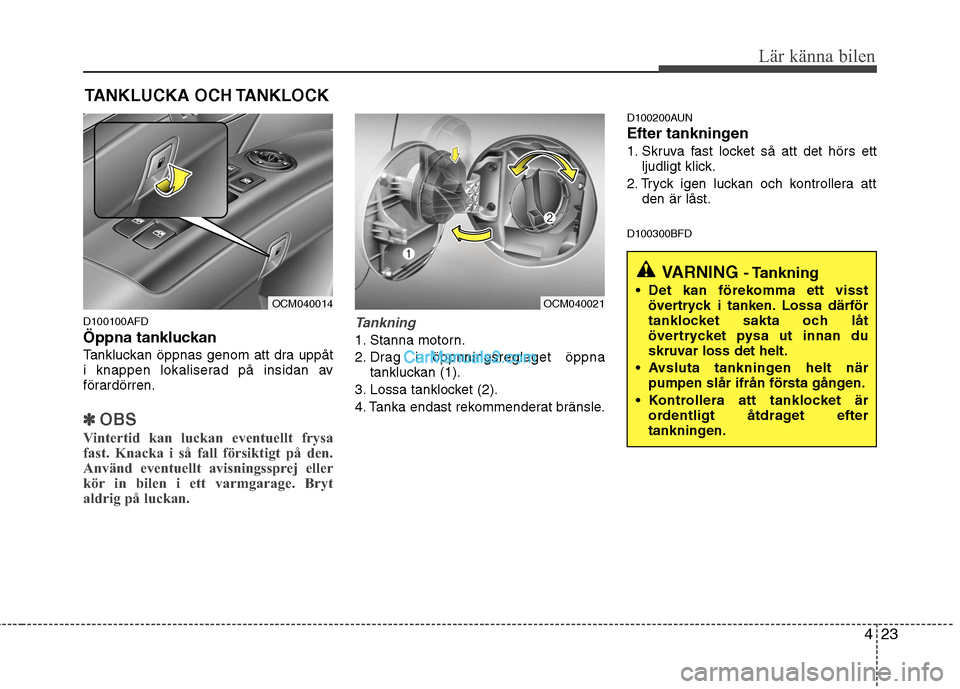

D100100AFD
Öppna tankluckan
Tankluckan öppnas genom att dra uppåt
i knappen lokaliserad på insidan av
förardörren.
✽✽OBS
Vintertid kan luckan eventuellt frysa
fast. Knacka i så fall försiktigt på den.
Använd eventuellt avisningssprej eller
kör in bilen i ett varmgarage. Bryt
aldrig på luckan.
Tankning
1. Stanna motorn.
2. Drag i öppnningsreglaget öppna tankluckan (1).
3. Lossa tanklocket (2).
4. Tanka endast rekommenderat bränsle. D100200AUN
Efter tankningen
1. Skruva fast locket så att det hörs ett
ljudligt klick.
2. Tryck igen luckan och kontrollera att den är låst.
D100300BFD
TANKLUCKA OCH TANKLOCK
VARNING
- Tankning
Det kan förekomma ett visst övertryck i tanken. Lossa därför
tanklocket sakta och låt
övertrycket pysa ut innan du
skruvar loss det helt.
Avsluta tankningen helt när pumpen slår ifrån första gången.
Kontrollera att tanklocket är ordentligt åtdraget efter
tankningen.
OCM040014OCM040021

Lär känna bilen
24
4

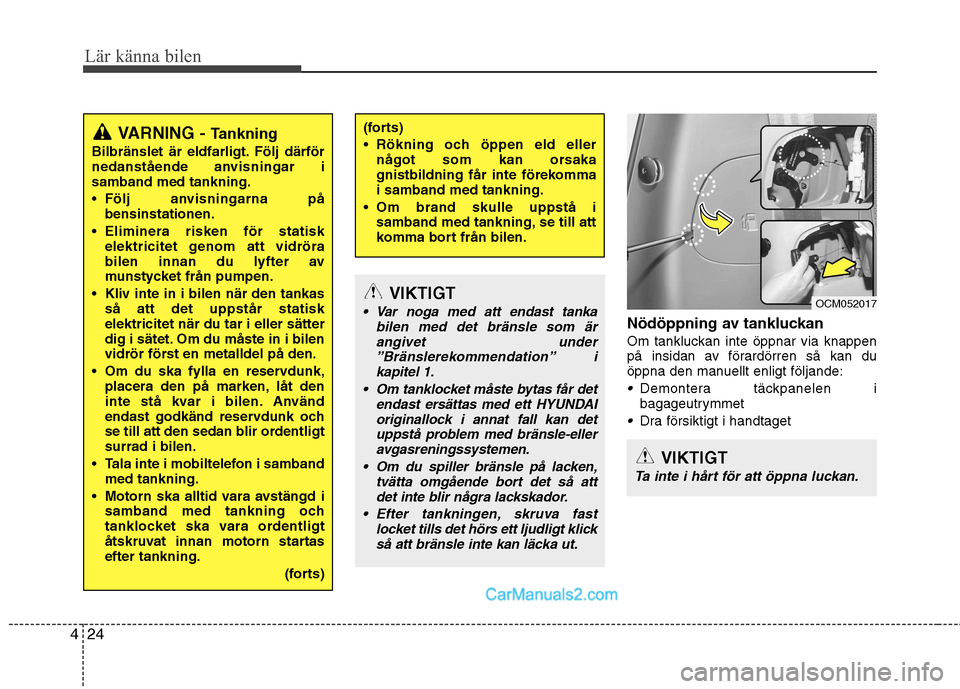

Nödöppning av tankluckan
Om tankluckan inte öppnar via knappen
på insidan av förardörren så kan du
öppna den manuellt enligt följande:
Demontera täckpanelen i
bagageutrymmet
Dra försiktigt i handtaget
(forts)
Rökning och öppen eld eller något som kan orsaka
gnistbildning får inte förekommai samband med tankning.
Om brand skulle uppstå i samband med tankning, se till att
komma bort från bilen.VARNING - Tankning
Bilbränslet är eldfarligt. Följ därför
nedanstående anvisningar isamband med tankning.
Följ anvisningarna på bensinstationen.
Eliminera risken för statisk elektricitet genom att vidröra
bilen innan du lyfter av
munstycket från pumpen.
Kliv inte in i bilen när den tankas så att det uppstår statiskelektricitet när du tar i eller sätter
dig i sätet. Om du måste in i bilen
vidrör först en metalldel på den.
Om du ska fylla en reservdunk, placera den på marken, låt den
inte stå kvar i bilen. Använd
endast godkänd reservdunk och
se till att den sedan blir ordentligtsurrad i bilen.
Tala inte i mobiltelefon i samband med tankning.
Motorn ska alltid vara avstängd i samband med tankning och
tanklocket ska vara ordentligt
åtskruvat innan motorn startasefter tankning.
(forts)
VIKTIGT
Var noga med att endast tankabilen med det bränsle som ärangivet under”Bränslerekommendation” ikapitel 1.
Om tanklocket måste bytas får det endast ersättas med ett HYUNDAIoriginallock i annat fall kan det uppstå problem med bränsle-elleravgasreningssystemen.
Om du spiller bränsle på lacken, tvätta omgående bort det så attdet inte blir några lackskador.
Efter tankningen, skruva fast locket tills det hörs ett ljudligt klick
så att bränsle inte kan läcka ut.OCM052017
VIKTIGT
Ta inte i hårt för att öppna luckan.

425
Lär känna bilen

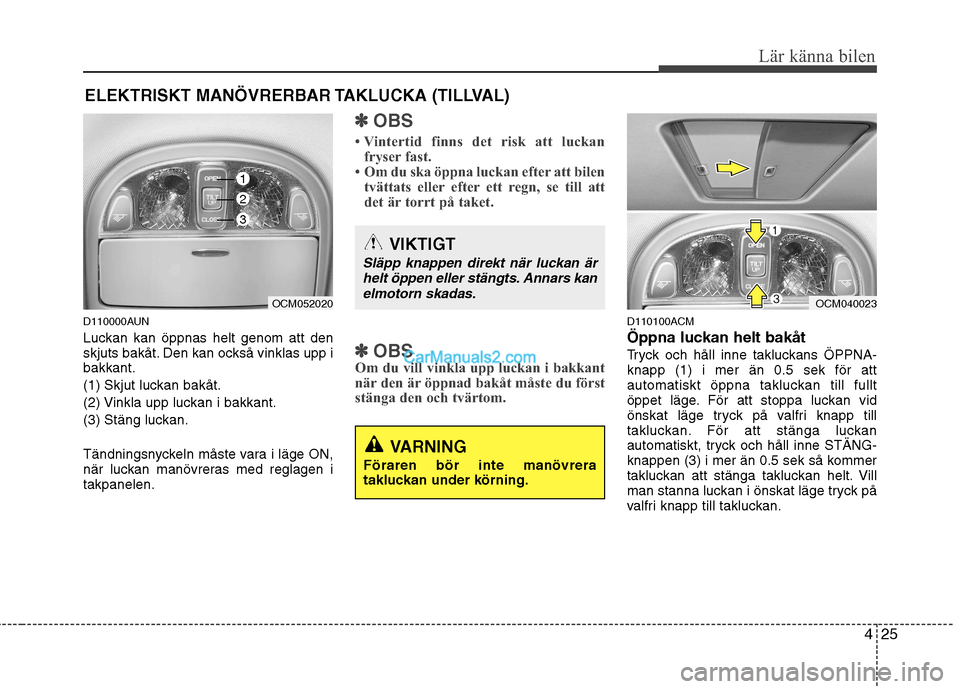

D110000AUN
Luckan kan öppnas helt genom att den
skjuts bakåt. Den kan också vinklas upp ibakkant.
(1) Skjut luckan bakåt.
(2) Vinkla upp luckan i bakkant.
(3) Stäng luckan.
Tändningsnyckeln måste vara i läge ON,
när luckan manövreras med reglagen itakpanelen.
✽✽OBS
 Vintertid finns det risk att luckan fryser fast.
 Om du ska öppna luckan efter att bilen tvättats eller efter ett regn, se till att
det är torrt på taket.
✽
✽ OBS
Om du vill vinkla upp luckan i bakkant
när den är öppnad bakåt måste du först
stänga den och tvärtom.
D110100ACM
Öppna luckan helt bakåt
Tryck och håll inne takluckans ÖPPNA- knapp (1) i mer än 0.5 sek för att
automatiskt öppna takluckan till fullt
öppet läge. För att stoppa luckan vid
önskat läge tryck på valfri knapp till
takluckan. För att stänga luckan
automatiskt, tryck och håll inne STÄNG-
knappen (3) i mer än 0.5 sek så kommer
takluckan att stänga takluckan helt. Vill
man stanna luckan i önskat läge tryck på
valfri knapp till takluckan.
ELEKTRISKT MANÖVRERBAR TAKLUCKA (TILLVAL)
VIKTIGT
Släpp knappen direkt när luckan är
helt öppen eller stängts. Annars kan elmotorn skadas.
VARNING
Föraren bör inte manövrera
takluckan under körning.
OCM040023OCM052020
1
2
3

Lär känna bilen
26
4

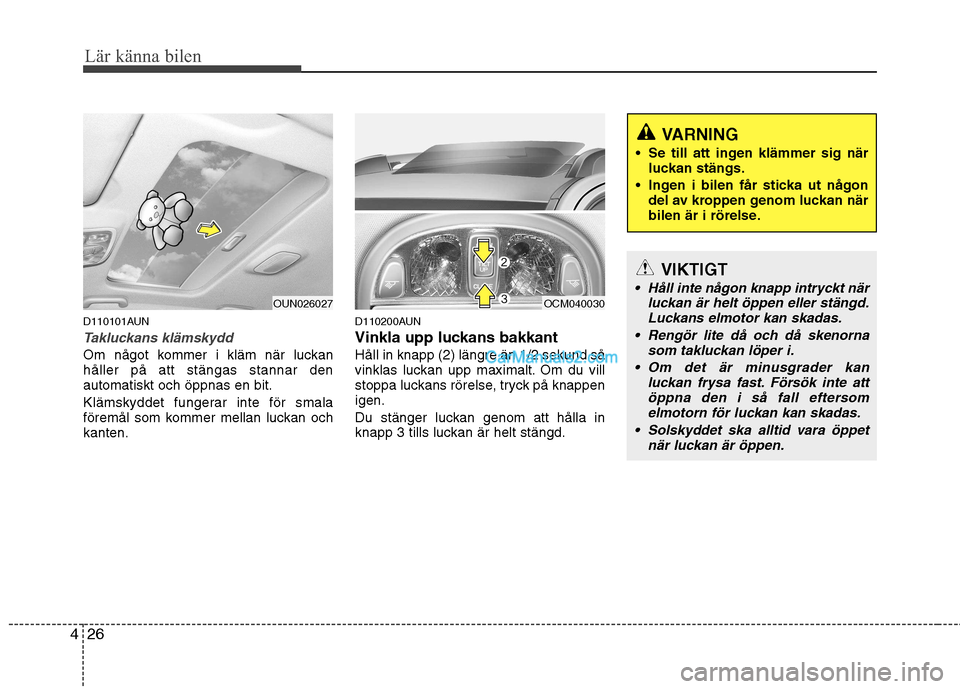

D110101AUN
Takluckans klämskydd
Om något kommer i kläm när luckan håller på att stängas stannar denautomatiskt och öppnas en bit.
Klämskyddet fungerar inte för smala
föremål som kommer mellan luckan ochkanten. D110200AUN
Vinkla upp luckans bakkant
Håll in knapp (2) längre än 1/2 sekund så
vinklas luckan upp maximalt. Om du vill
stoppa luckans rörelse, tryck på knappenigen.
Du stänger luckan genom att hålla in
knapp 3 tills luckan är helt stängd.
OUN026027OCM040030
VARNING
Se till att ingen klämmer sig när luckan stängs.
Ingen i bilen får sticka ut någon del av kroppen genom luckan när
bilen är i rörelse.
VIKTIGT
Håll inte någon knapp intryckt när
luckan är helt öppen eller stängd.Luckans elmotor kan skadas.
Rengör lite då och då skenorna som takluckan löper i.
Om det är minusgrader kan luckan frysa fast. Försök inte attöppna den i så fall eftersomelmotorn för luckan kan skadas.
Solskyddet ska alltid vara öppet när luckan är öppen.

427
Lär känna bilen

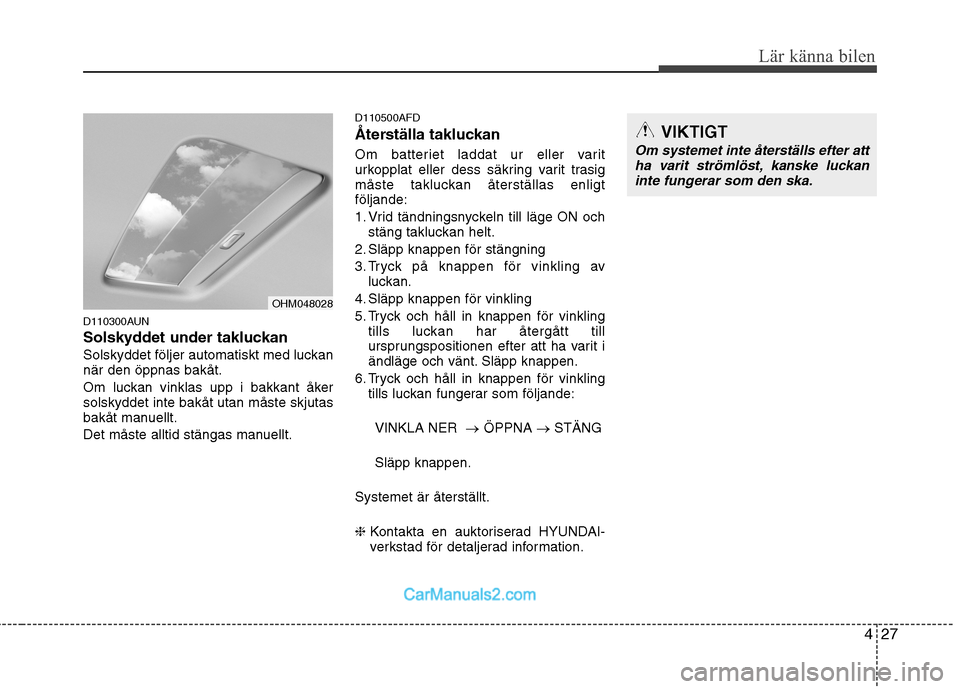

D110300AUN
Solskyddet under takluckan
Solskyddet följer automatiskt med luckan när den öppnas bakåt.
Om luckan vinklas upp i bakkant åker solskyddet inte bakåt utan måste skjutas
bakåt manuellt.
Det måste alltid stängas manuellt.D110500AFD
Återställa takluckan
Om batteriet laddat ur eller varit
urkopplat eller dess säkring varit trasig
måste takluckan återställas enligtföljande:
1. Vrid tändningsnyckeln till läge ON och
stäng takluckan helt.
2. Släpp knappen för stängning
3. Tryck på knappen för vinkling av luckan.
4. Släpp knappen för vinkling
5. Tryck och håll in knappen för vinkling tills luckan har återgått till
ursprungspositionen efter att ha varit i
ändläge och vänt. Släpp knappen.
6. Tryck och håll in knappen för vinkling tills luckan fungerar som följande:
VINKLA NER ÖPPNA STÄNG
Släpp knappen.
Systemet är återställt. ❈ Kontakta en auktoriserad HYUNDAI-
verkstad för detaljerad information.
OHM048028
VIKTIGT
Om systemet inte återställs efter att
ha varit strömlöst, kanske luckan
inte fungerar som den ska.

Lär känna bilen
28
4

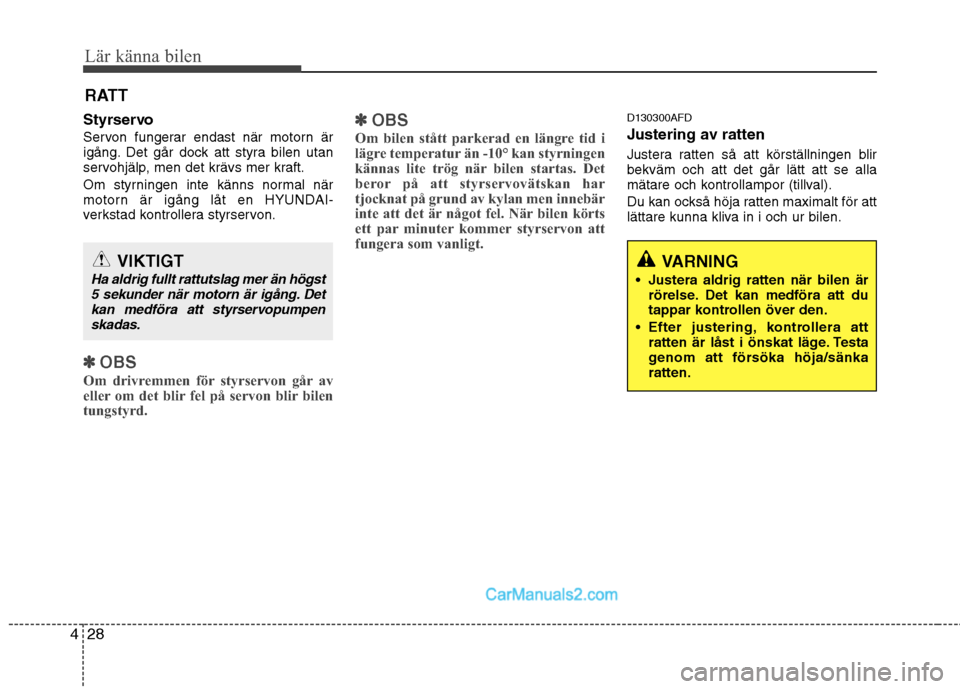

Styrservo
Servon fungerar endast när motorn är
igång. Det går dock att styra bilen utan
servohjälp, men det krävs mer kraft.
Om styrningen inte känns normal när
motorn är igång låt en HYUNDAI-
verkstad kontrollera styrservon.
✽✽
OBS
Om drivremmen för styrservon går av
eller om det blir fel på servon blir bilen
tungstyrd. ✽
✽
OBS
Om bilen stått parkerad en längre tid i
lägre temperatur än -10° kan styrningen
kännas lite trög när bilen startas. Det
beror på att styrservovätskan har
tjocknat på grund av kylan men innebär
inte att det är något fel. När bilen körts
ett par minuter kommer styrservon att
fungera som vanligt.D130300AFD
Justering av ratten
Justera ratten så att körställningen blir bekväm och att det går lätt att se alla
mätare och kontrollampor (tillval).
Du kan också höja ratten maximalt för att
lättare kunna kliva in i och ur bilen.
RATT
VARNING
Justera aldrig ratten när bilen är rörelse. Det kan medföra att du
tappar kontrollen över den.
Efter justering, kontrollera att ratten är låst i önskat läge. Testa
genom att försöka höja/sänkaratten.VIKTIGT
Ha aldrig fullt rattutslag mer än högst
5 sekunder när motorn är igång. Detkan medföra att styrservopumpen
skadas.

429
Lär känna bilen

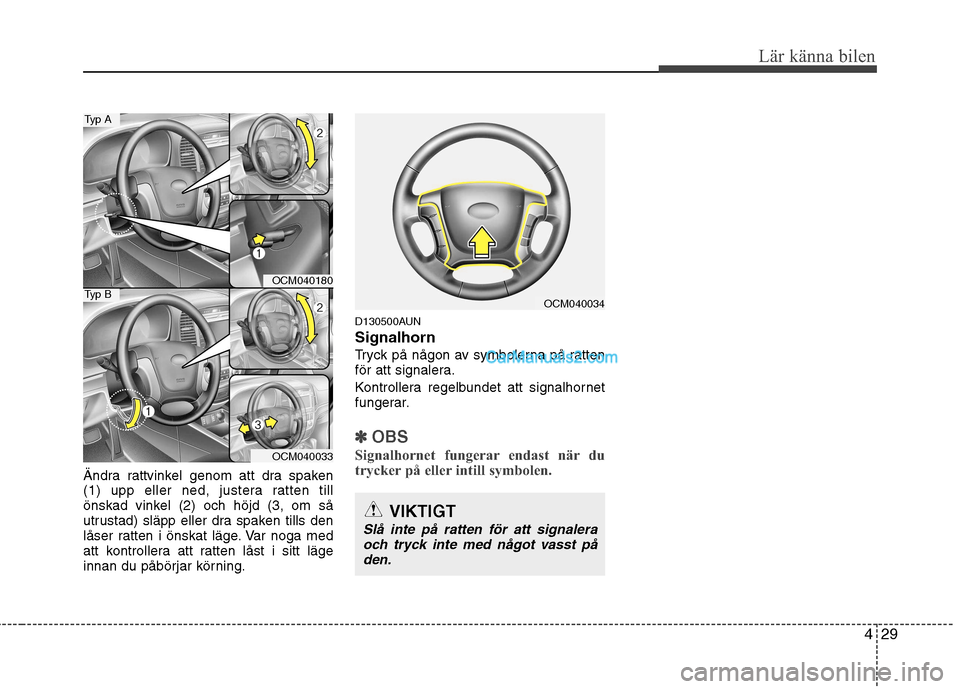

Ändra rattvinkel genom att dra spaken
(1) upp eller ned, justera ratten till
önskad vinkel (2) och höjd (3, om så
utrustad) släpp eller dra spaken tills den
låser ratten i önskat läge. Var noga med
att kontrollera att ratten låst i sitt läge
innan du påbörjar körning.D130500AUN Signalhorn
Tryck på någon av symbolerna på ratten
för att signalera.
Kontrollera regelbundet att signalhornet
fungerar.
✽✽
OBS
Signalhornet fungerar endast när du
trycker på eller intill symbolen.
VIKTIGT
Slå inte på ratten för att signalera och tryck inte med något vasst på
den.
OCM040034
OCM040180
OCM040033
Typ A
Typ B
