Hyundai Santa Fe 2011 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
86
4

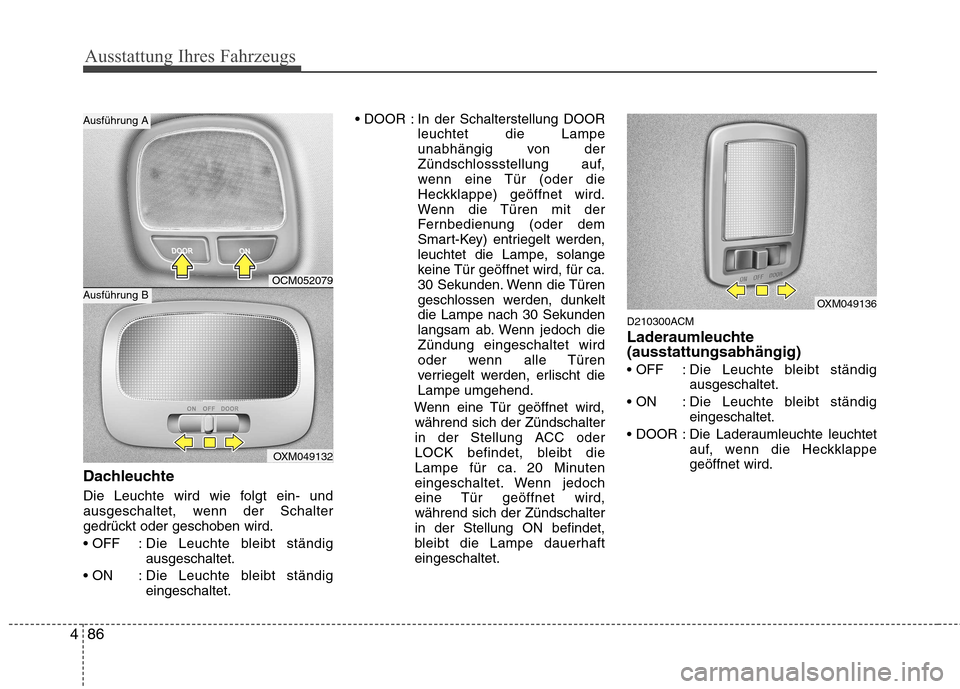

Dachleuchte
Die Leuchte wird wie folgt ein- und
ausgeschaltet, wenn der Schalter
gedrückt oder geschoben wird.
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet. : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür (oder die
Heckklappe) geöffnet wird.
Wenn die Türen mit der
Fernbedienung (oder dem
Smart-Key) entriegelt werden,
leuchtet die Lampe, solange
keine Tür geöffnet wird, für ca.
30 Sekunden. Wenn die Türen
geschlossen werden, dunkeltdie Lampe nach 30 Sekunden
langsam ab. Wenn jedoch dieZündung eingeschaltet wird
oder wenn alle Türen
verriegelt werden, erlischt dieLampe umgehend.
Wenn eine Tür geöffnet wird, während sich der Zündschalter
in der Stellung ACC oder
LOCK befindet, bleibt die
Lampe für ca. 20 Minuten
eingeschaltet. Wenn jedoch
eine Tür geöffnet wird,während sich der Zündschalterin der Stellung ON befindet,
bleibt die Lampe dauerhafteingeschaltet. D210300ACM
Laderaumleuchte (ausstattungsabhängig)
: Die Leuchte bleibt ständig
ausgeschaltet.
: Die Leuchte bleibt ständig eingeschaltet.
: Die Laderaumleuchte leuchtet auf, wenn die Heckklappe geöffnet wird.
OCM052079
OXM049132
Ausführung B
Ausführung A
OXM049136

487
Ausstattung Ihres Fahrzeugs

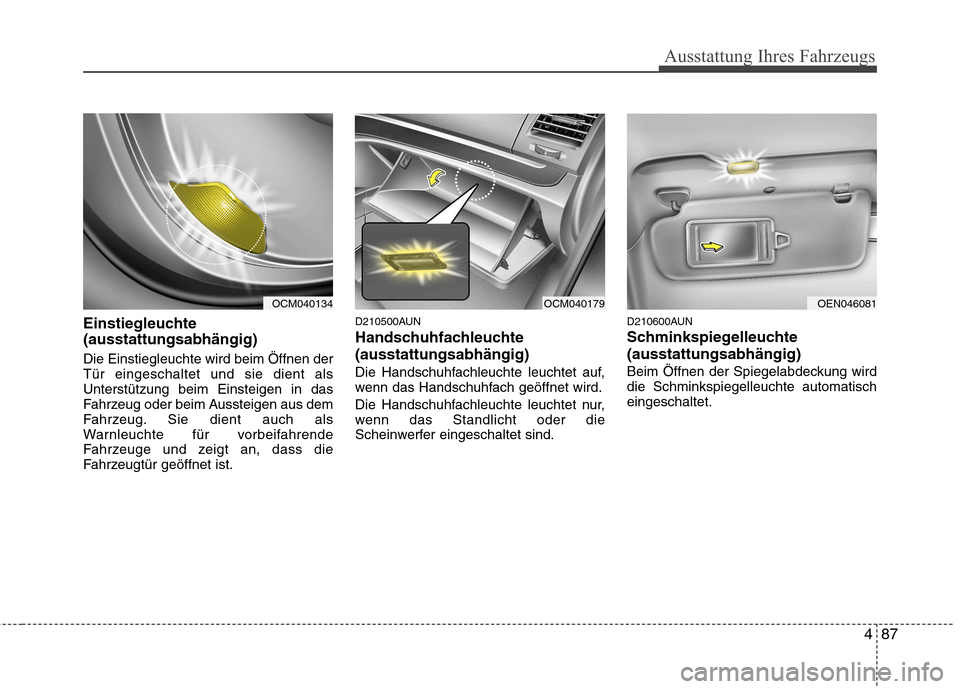

Einstiegleuchte (ausstattungsabhängig) Die Einstiegleuchte wird beim Öffnen der Tür eingeschaltet und sie dient alsUnterstützung beim Einsteigen in das
Fahrzeug oder beim Aussteigen aus dem
Fahrzeug. Sie dient auch als
Warnleuchte für vorbeifahrende
Fahrzeuge und zeigt an, dass die
Fahrzeugtür geöffnet ist.D210500AUN
Handschuhfachleuchte(ausstattungsabhängig)
Die Handschuhfachleuchte leuchtet auf,
wenn das Handschuhfach geöffnet wird.
Die Handschuhfachleuchte leuchtet nur,
wenn das Standlicht oder die
Scheinwerfer eingeschaltet sind.
D210600AUN
Schminkspiegelleuchte(ausstattungsabhängig)
Beim Öffnen der Spiegelabdeckung wird die Schminkspiegelleuchte automatischeingeschaltet.
OEN046081OCM040179OCM040134

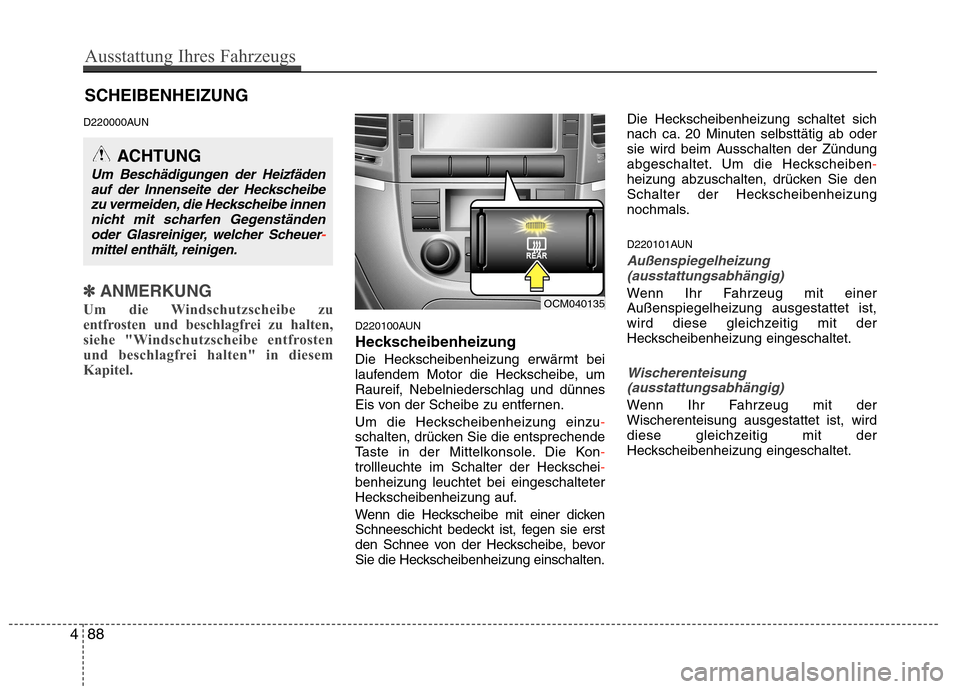

SCHEIBENHEIZUNG
D220000AUN
✽✽ ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AUN
Heckscheibenheizung
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen.
Um die Heckscheibenheizung einzu
-schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-trollleuchte im Schalter der Heckschei-benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf.
Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten. Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder
sie wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben
-heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
D220101AUN
Außenspiegelheizung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Außenspiegelheizung ausgestattet ist,
wird diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
Wischerenteisung(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit der Wischerenteisung ausgestattet ist, wird
diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet.
ACHTUNG
Um Beschädigungen der Heizfäden auf der Innenseite der Heckscheibe zu vermeiden, die Heckscheibe innennicht mit scharfen Gegenständenoder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OCM040135
488
Ausstattung Ihres Fahrzeugs

489
Ausstattung Ihres Fahrzeugs

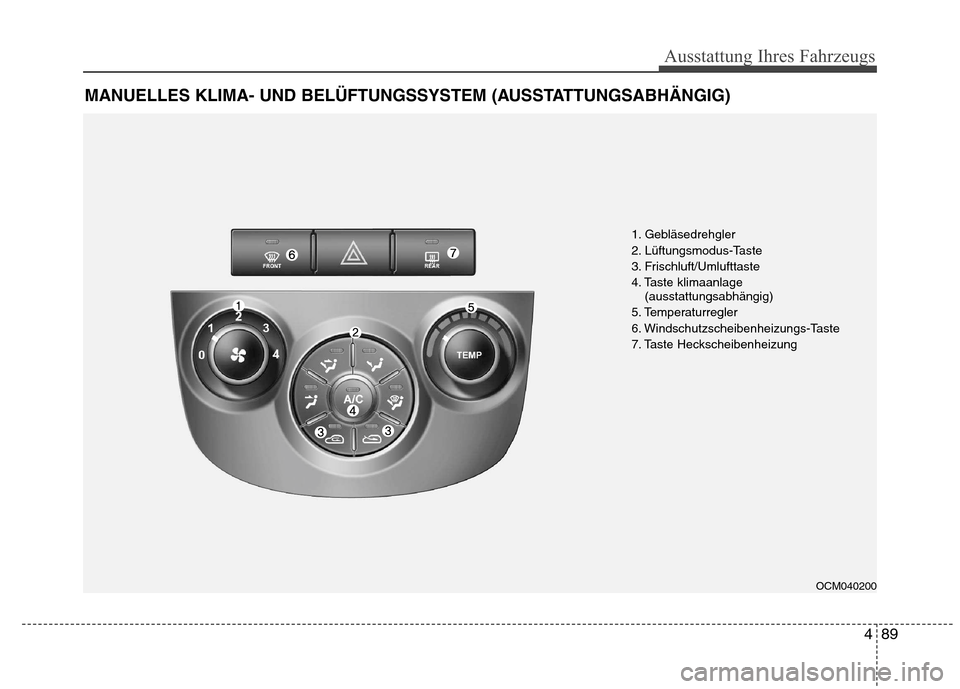

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OCM040200
1. Gebläsedrehgler
2. Lüftungsmodus-Taste
3. Frischluft/Umlufttaste
4. Taste klimaanlage
(ausstattungsabhängig)
5. Temperaturregler
6. Windschutzscheibenheizungs-Taste
7. Taste Heckscheibenheizung

Ausstattung Ihres Fahrzeugs
90
4

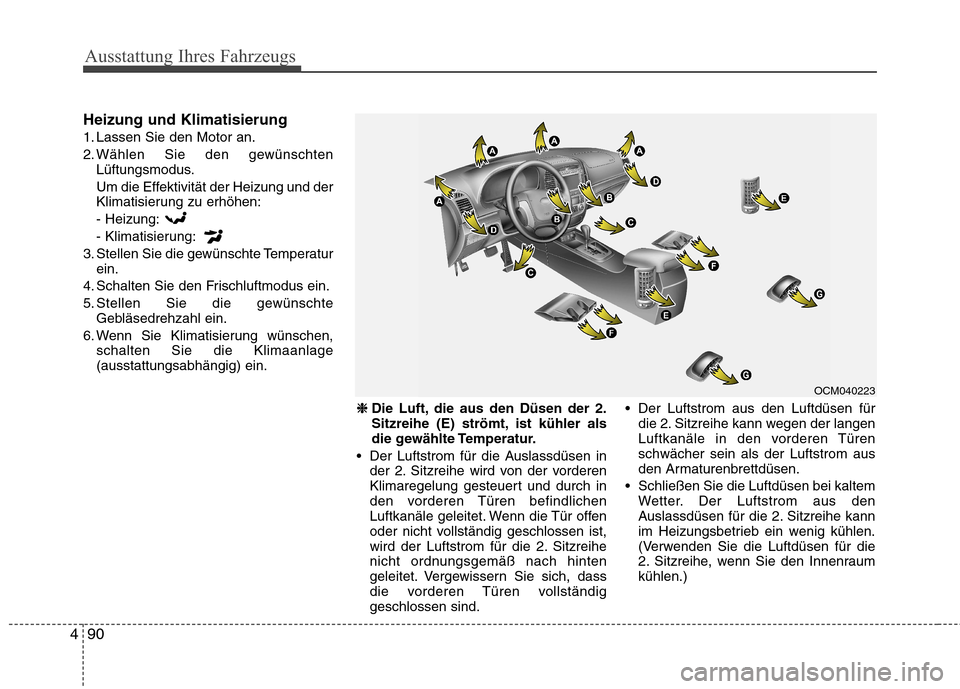

Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OCM040223
❈
❈
Die Luft, die aus den Düsen der 2.
Sitzreihe (E) strömt, ist kühler als
die gewählte Temperatur.
Der Luftstrom für die Auslassdüsen in der 2. Sitzreihe wird von der vorderen
Klimaregelung gesteuert und durch in
den vorderen Türen befindlichen
Luftkanäle geleitet. Wenn die Tür offen
oder nicht vollständig geschlossen ist,
wird der Luftstrom für die 2. Sitzreihe
nicht ordnungsgemäß nach hinten
geleitet. Vergewissern Sie sich, dass
die vorderen Türen vollständiggeschlossen sind. Der Luftstrom aus den Luftdüsen für
die 2. Sitzreihe kann wegen der langen
Luftkanäle in den vorderen Türenschwächer sein als der Luftstrom aus
den Armaturenbrettdüsen.
Schließen Sie die Luftdüsen bei kaltem Wetter. Der Luftstrom aus den
Auslassdüsen für die 2. Sitzreihe kann
im Heizungsbetrieb ein wenig kühlen.
(Verwenden Sie die Luftdüsen für die
2. Sitzreihe, wenn Sie den Innenraumkühlen.)

491
Ausstattung Ihres Fahrzeugs

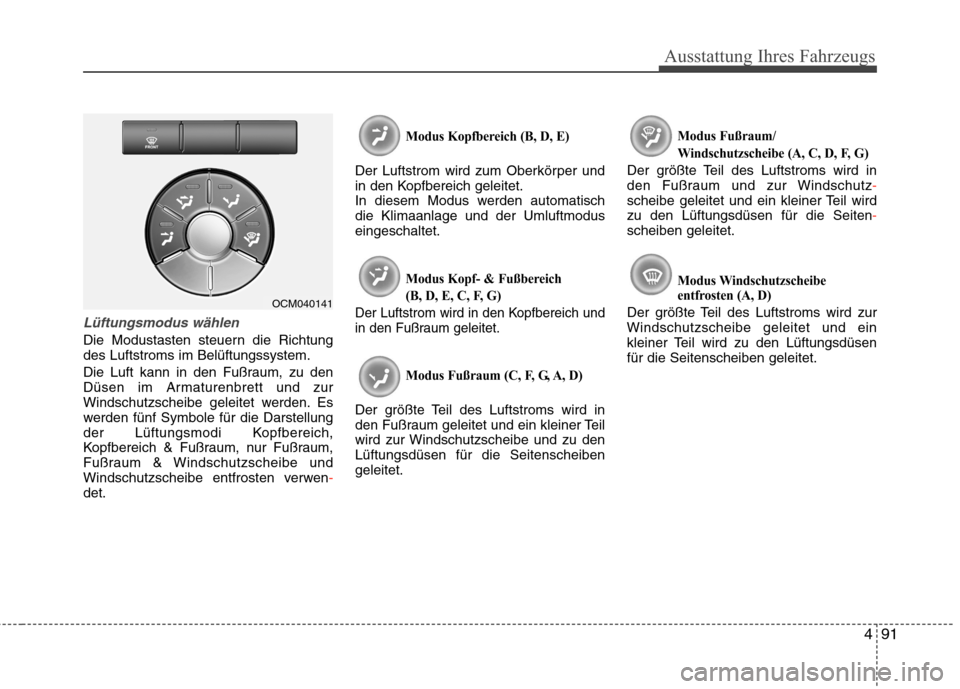

Lüftungsmodus wählen
Die Modustasten steuern die Richtung des Luftstroms im Belüftungssystem.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden. Es
werden fünf Symbole für die Darstellung
der Lüftungsmodi Kopfbereich,
Kopfbereich & Fußraum, nur Fußraum,
Fußraum & Windschutzscheibe und
Windschutzscheibe entfrosten verwen
-det.
Modus Kopfbereich (B, D, E)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich
(B, D, E, C, F, G)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, F, G, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
Modus Fußraum/
Windschutzscheibe (A, C, D, F, G)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zurWindschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.OCM040141

Ausstattung Ihres Fahrzeugs
92
4

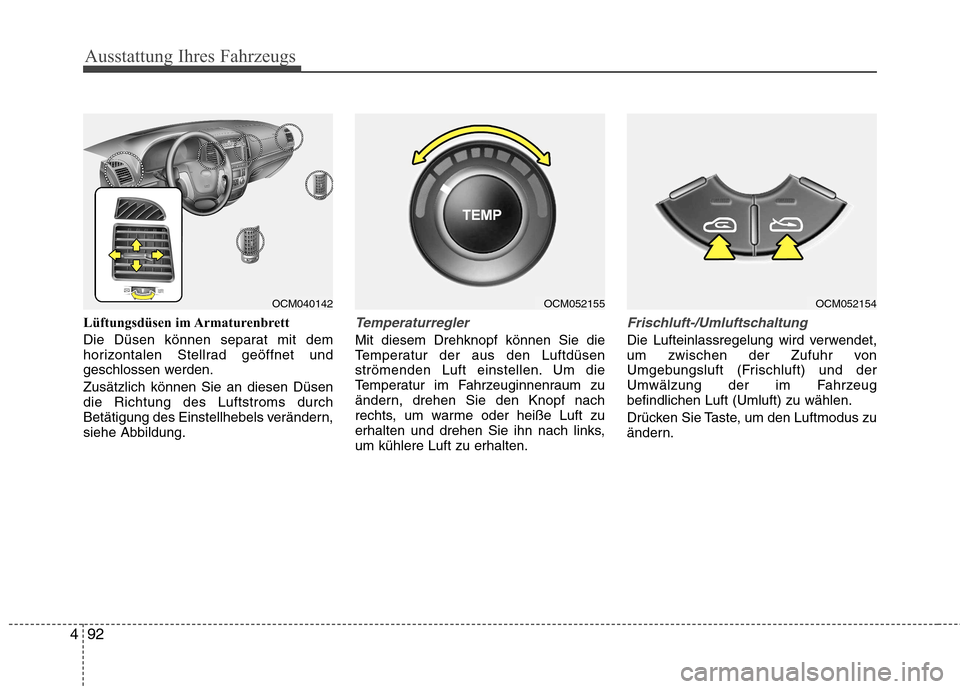

Lüftungsdüsen im Armaturenbrett
Die Düsen können separat mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.Temperaturregler
Mit diesem Drehknopf können Sie die
Temperatur der aus den Luftdüsen
strömenden Luft einstellen. Um die
Temperatur im Fahrzeuginnenraum zu
ändern, drehen Sie den Knopf nach
rechts, um warme oder heiße Luft zu
erhalten und drehen Sie ihn nach links,um kühlere Luft zu erhalten.
Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeugbefindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
OCM040142OCM052155OCM052154

493
Ausstattung Ihres Fahrzeugs

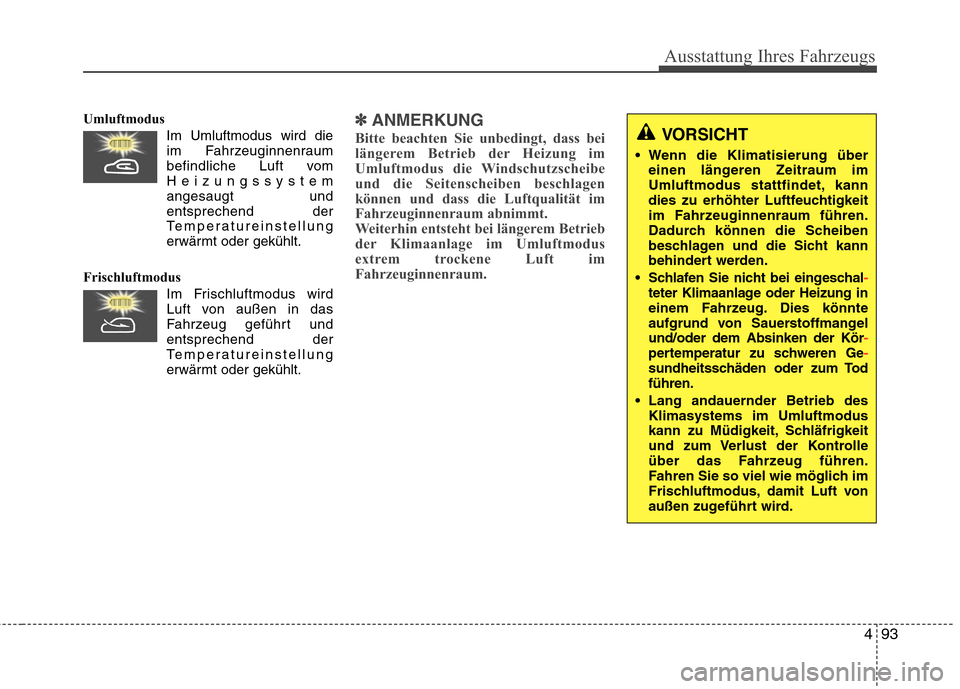

UmluftmodusIm Umluftmodus wird dieim Fahrzeuginnenraum
befindliche Luft vomHeizungssystemangesaugt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wird
Luft von außen in das
Fahrzeug geführt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.✽✽ ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.

Ausstattung Ihres Fahrzeugs
94
4

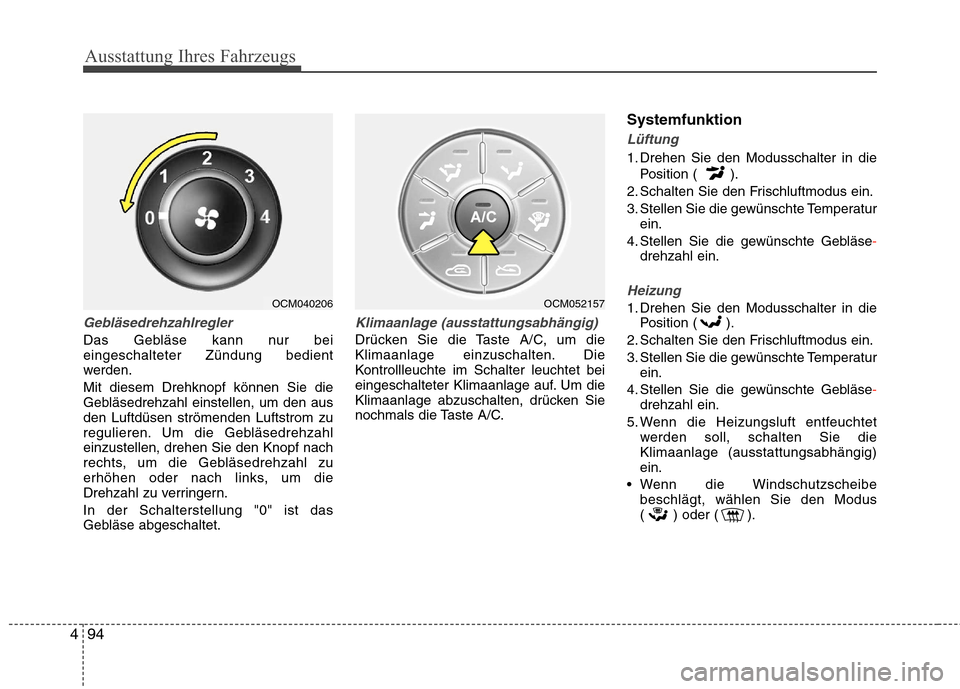

Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden. Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern. In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C. Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in die Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OCM052157OCM040206

495
Ausstattung Ihres Fahrzeugs

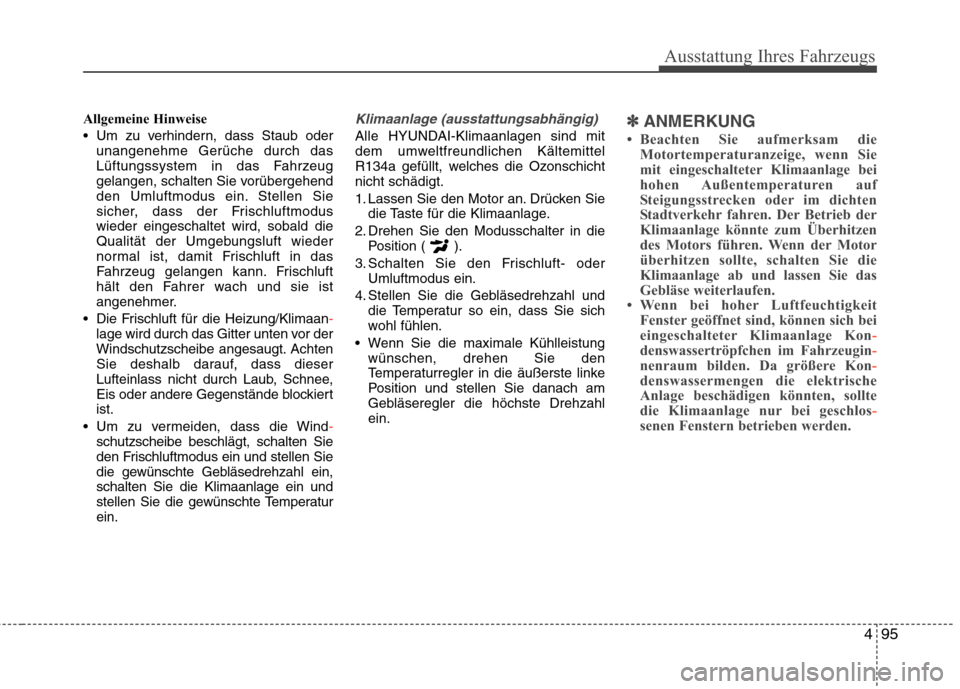

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein.
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahlein.✽✽ ANMERKUNG
 Beachten Sie aufmerksam die Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
 Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon
-denswassertröpfchen im Fahrzeugin-nenraum bilden. Da größere Kon-denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos
-senen Fenstern betrieben werden.
