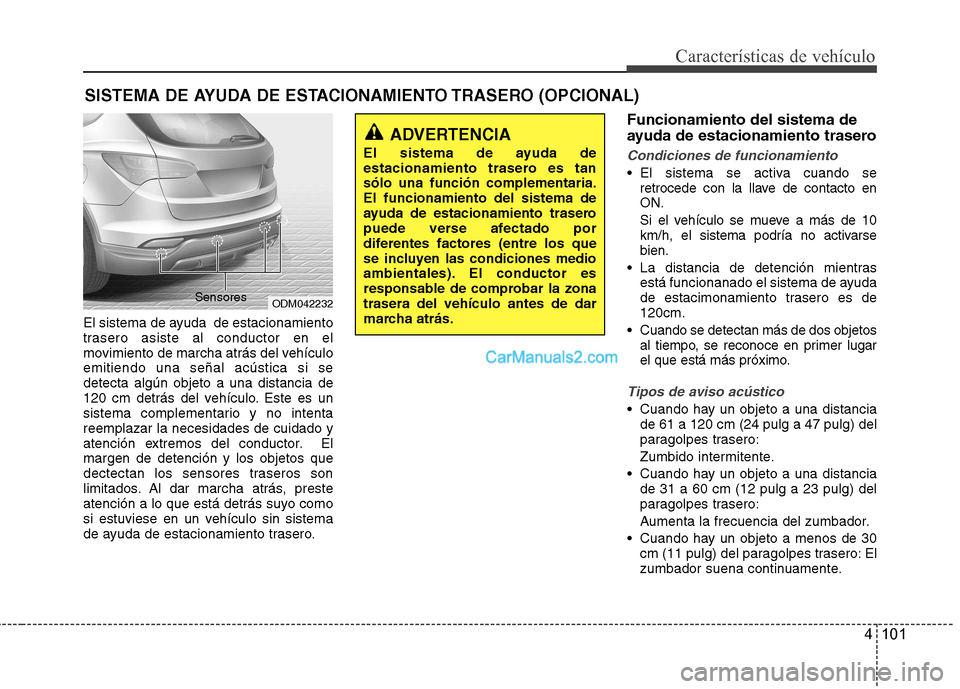

4 101
Características de vehículo
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm detrás del vehículo. Este es un
sistema complementario y no intentareemplazar la necesidades de cuidado y
atención extremos del conductor. Elmargen de detención y los objetos que
dectectan los sensores traseros son
limitados. Al dar marcha atrás, preste
atención a lo que está detrás suyo como
si estuviese en un vehículo sin sistema
de ayuda de estacionamiento trasero.Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
Si el vehículo se mueve a más de 10
km/h, el sistema podría no activarsebien.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm.
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
Tipos de aviso acústico
Cuando hay un objeto a una distanciade 61 a 120 cm (24 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 31 a 60 cm (12 pulg a 23 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 30 cm (11 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ODM042232
Sensores
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
Page 412 of 585

Características de vehículo
102
4

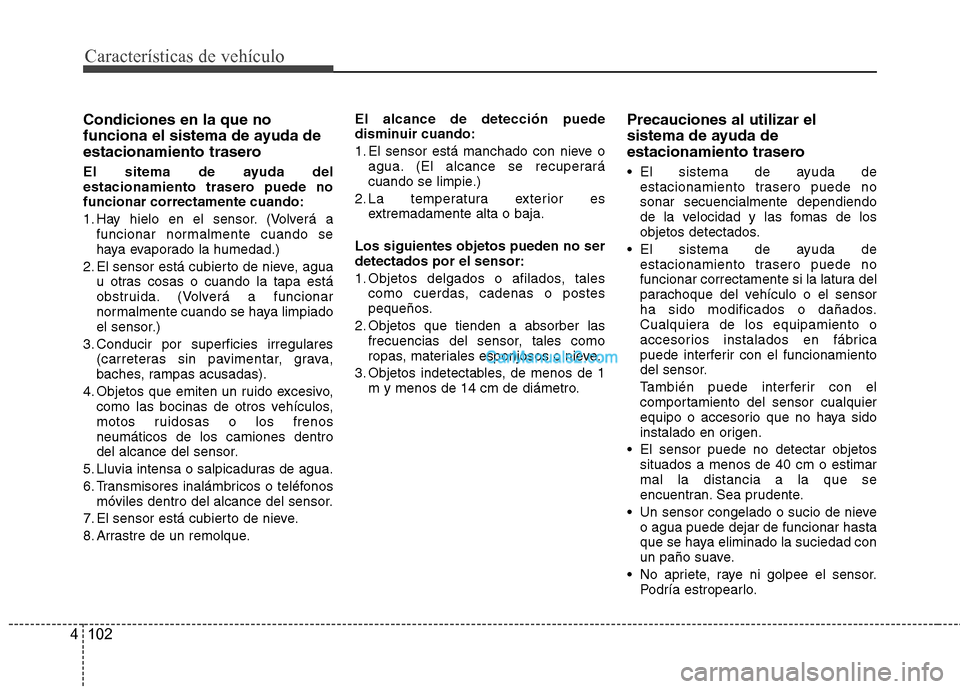

Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m y menos de 14 cm de diámetro. Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm o estimarmal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.
Page 413 of 585

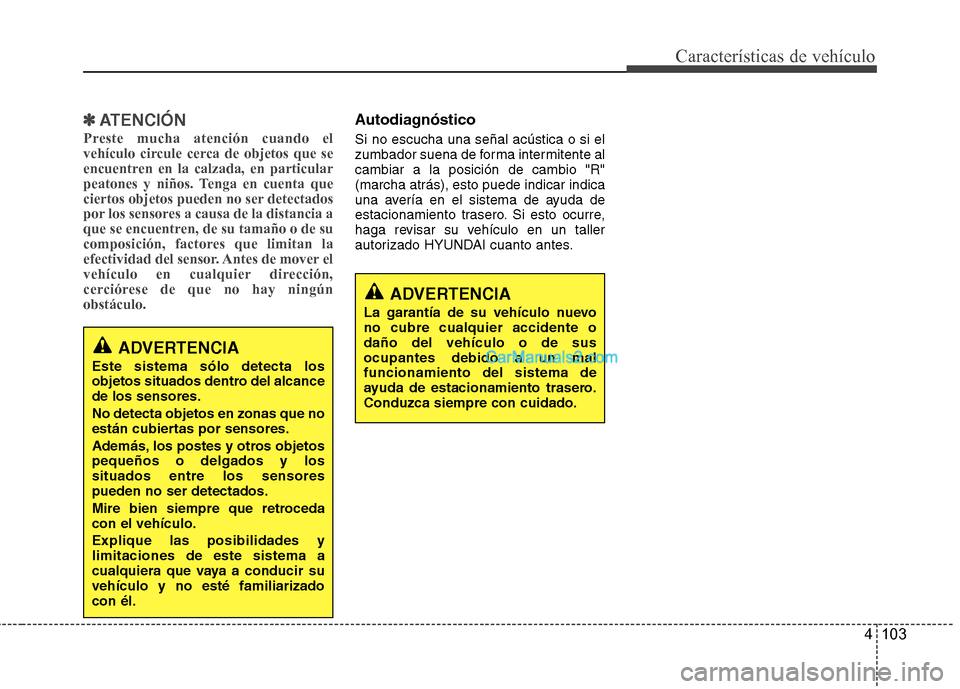

4 103
Características de vehículo
✽✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
Page 414 of 585

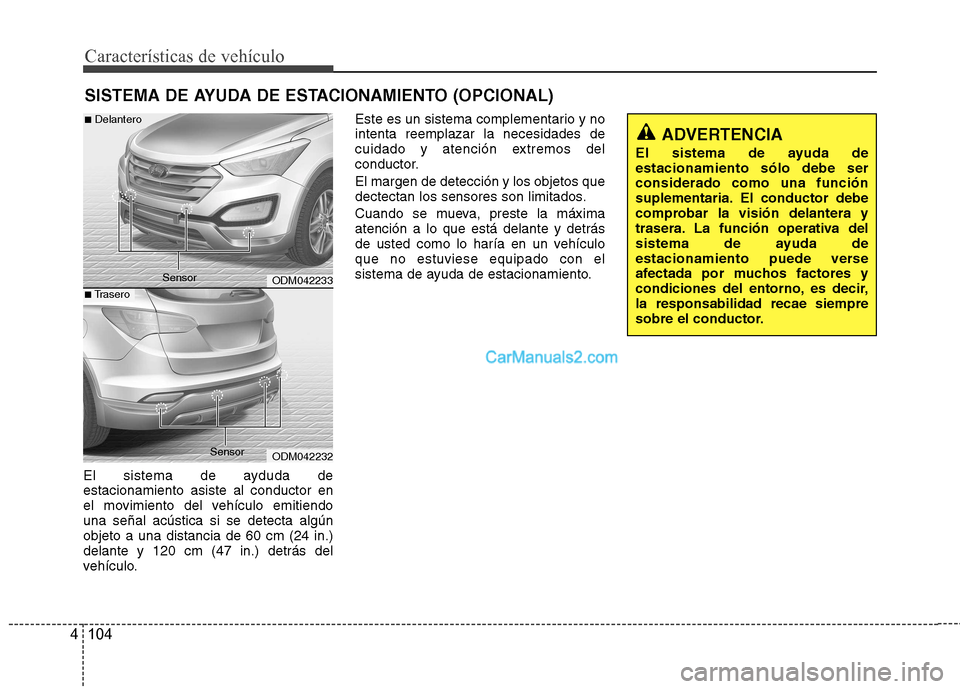

Características de vehículo
104
4
El sistema de ayduda de estacionamiento asiste al conductor en
el movimiento del vehículo emitiendouna señal acústica si se detecta algúnobjeto a una distancia de 60 cm (24 in.)delante y 120 cm (47 in.) detrás del
vehículo. Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima atención a lo que está delante y detrás
de usted como lo haría en un vehículoque no estuviese equipado con el
sistema de ayuda de estacionamiento.
SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de estacionamiento sólo debe serconsiderado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,la responsabilidad recae siempre
sobre el conductor.
ODM042233
ODM042232
■
Delantero
■Trasero
Sensor
Sensor
Page 415 of 585

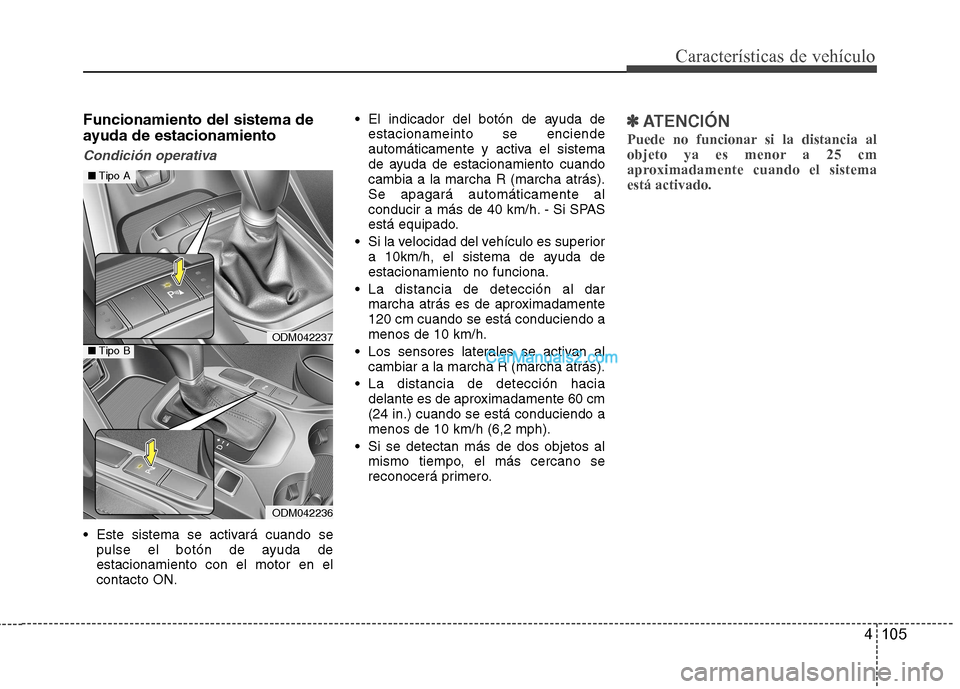

4 105
Características de vehículo
Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
Este sistema se activará cuando sepulse el botón de ayuda de estacionamiento con el motor en elcontacto ON. El indicador del botón de ayuda de
estacionameinto se enciende
automáticamente y activa el sistema
de ayuda de estacionamiento cuandocambia a la marcha R (marcha atrás).Se apagará automáticamente al
conducir a más de 40 km/h. - Si SPAS
está equipado.
Si la velocidad del vehículo es superior a 10km/h, el sistema de ayuda deestacionamiento no funciona.
La distancia de detección al dar marcha atrás es de aproximadamente120 cm cuando se está conduciendo amenos de 10 km/h.
Los sensores laterales se activan al cambiar a la marcha R (marcha atrás).
La distancia de detección hacia delante es de aproximadamente 60 cm(24 in.) cuando se está conduciendo amenos de 10 km/h (6,2 mph).
Si se detectan más de dos objetos al mismo tiempo, el más cercano se
reconocerá primero.
✽✽ ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistemaestá activado.
ODM042237
ODM042236
■ Tipo A
■Tipo B
Page 416 of 585

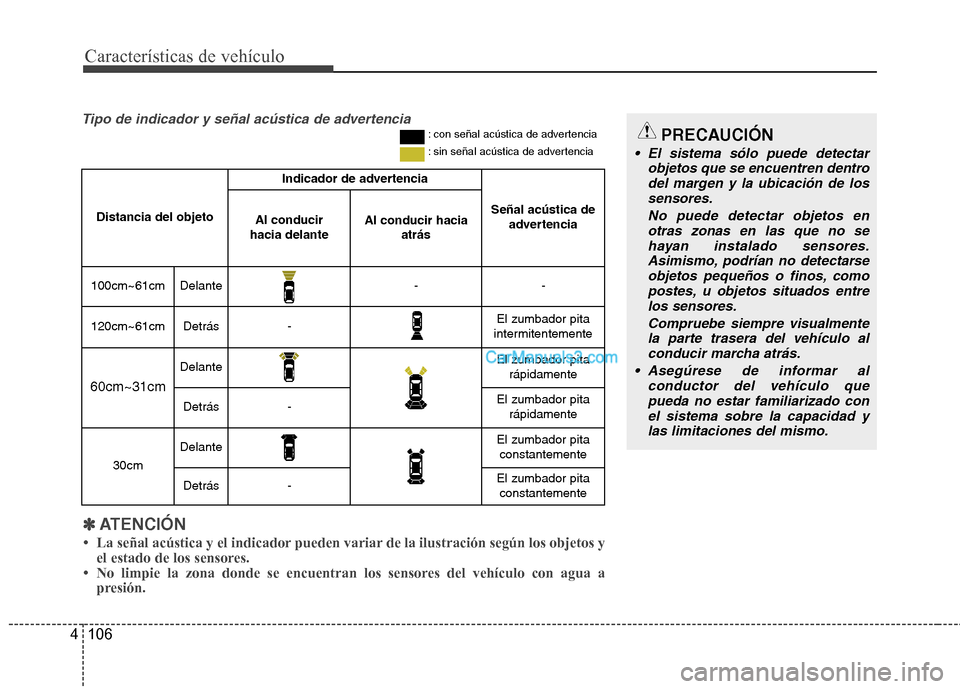

Características de vehículo
106
4
Distancia del objeto
Indicador de advertencia
Señal acústica de
advertenciaAl conducir
hacia delanteAl conducir hacia atrás
100cm~61cmDelante--
120cm~61cmDetrás-El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita rápidamente
Detrás-El zumbador pitarápidamente
30cm
DelanteEl zumbador pitaconstantemente
Detrás-El zumbador pitaconstantemente
✽✽ ATENCIÓN
Page 417 of 585

4 107
Características de vehículo
Condiciones en las que no
funciona el sistema de ayuda deestacionamiento
El sistema de ayuda deestacionamiento puede no funcionarcorrectamente cuando:
1. La humedad se ha congelado en el sensor. (Funcionará correctamente
cuando se derrita.)
2. El sensor está cubierto por algún cuerpo extraño como nieve o agua, o
la cubierta del sensor está bloqueada.
(Funcionará correctamente cuando se extraiga el cuerpo extraño o el sensor
ya no esté bloqueado).
3. El sensor está manchado con cuerpos extraños como nieve o agua.
(El margen de detección volverá a ser normal cuando se retiren.)
4. Se apaga el botón de ayuda de estacionamiento.
Hay una posibilidad de que haya una
avería en el sistema de ayuda deestacionamiento en los casossiguientes:
1. Conducción en superficies desiguales p. ej. carreateras sin pavimentar, con
gravilla o en pendiente.
2. Los objetos que generan un ruido excesivo, p. ej. bocinas de vehículos,motores de motoclicletas o frenos
neumáticos de los camiones, pueden
interferir con el sensor.
3. Lluvia fuerte o salpicaduras de agua.
4. Transmisores inalámbricos o teléfonos móviles cerca del sensor.
5. Si el sensor está cubierto de nieve.
El margen de detección disminuye en los casos siguientes:
1. La temperatura exterior es extremadamente caliente o fría.
2. Objetos no detectables más pequeños que 1 m y más estrechos de 14 cm de
diámetro.
Los siguientes objetos podrían no
ser reconocidos por el sensor:
1. Objetos afilados o delgados como cuerdas, cadenas o barras pequeñas.
2. Objetos que tienden a absorber la frecuencia del sensor como ropa,
materiales esponjosos o nieve.
Page 418 of 585

Características de vehículo
108
4
✽✽

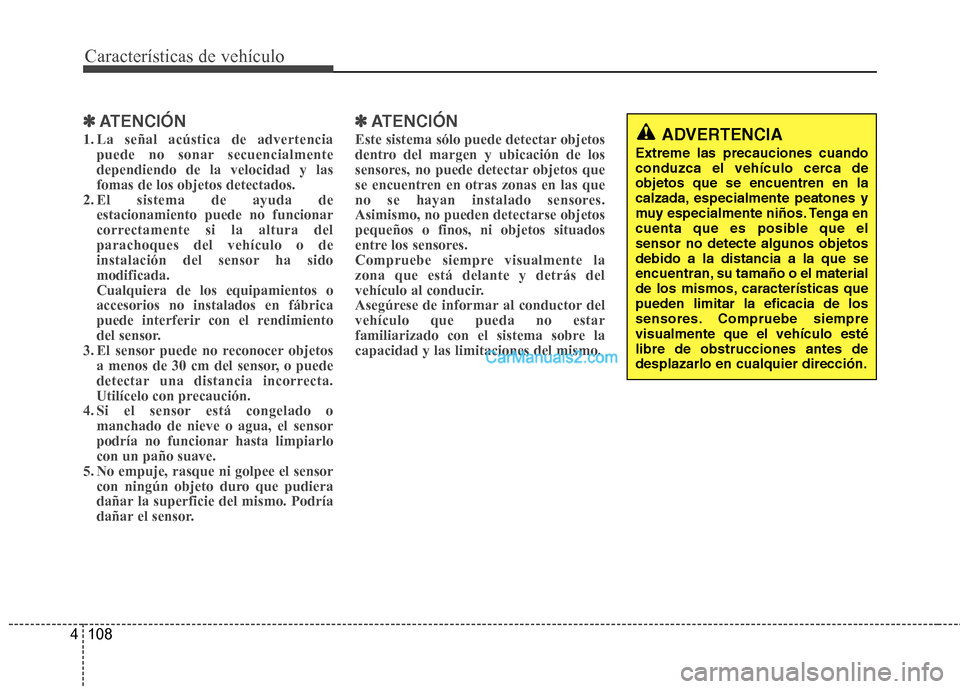

ATENCIÓN
1. La señal acústica de advertencia puede no sonar secuencialmente dependiendo de la velocidad y lasfomas de los objetos detectados.
2. El sistema de ayuda de estacionamiento puede no funcionar
correctamente si la altura delparachoques del vehículo o de
instalación del sensor ha sidomodificada.Cualquiera de los equipamientos oaccesorios no instalados en fábrica
puede interferir con el rendimiento
del sensor.
3. El sensor puede no reconocer objetos a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlocon un paño suave.
5. No empuje, rasque ni golpee el sensor con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor. ✽✽
ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que
se encuentren en otras zonas en las que
no se hayan instalado sensores.Asimismo, no pueden detectarse objetospequeños o finos, ni objetos situados
entre los sensores.
Compruebe siempre visualmente lazona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor delvehículo que pueda no estar
familiarizado con el sistema sobre lacapacidad y las limitaciones del mismo.ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca deobjetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que elsensor no detecte algunos objetosdebido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características quepueden limitar la eficacia de los
sensores. Compruebe siemprevisualmente que el vehículo estélibre de obstrucciones antes dedesplazarlo en cualquier dirección.

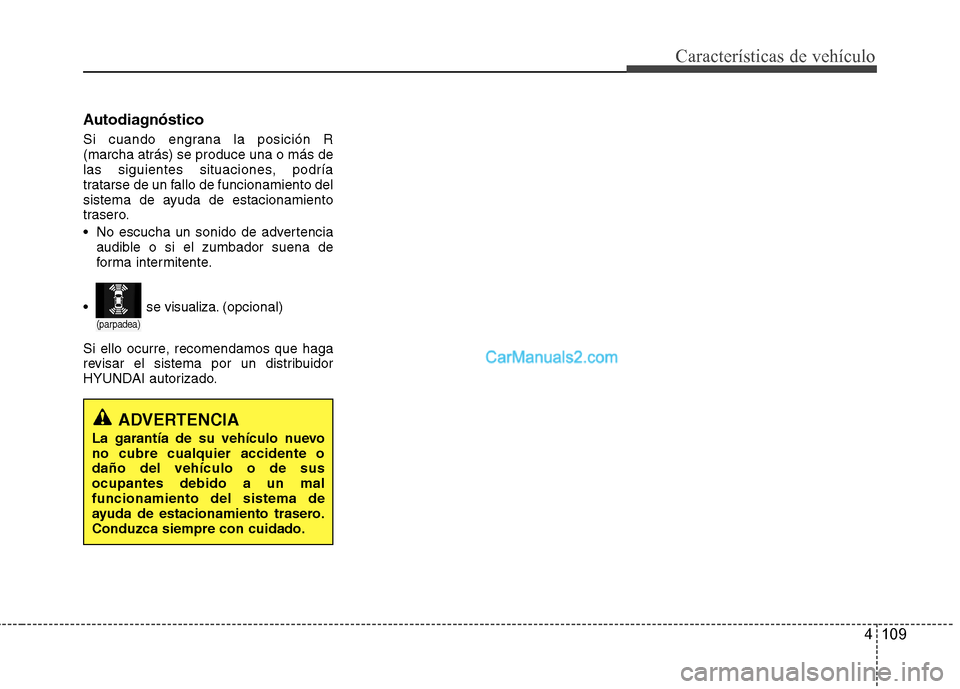

Page 419 of 585

4 109
Características de vehículo
Autodiagnóstico
Si cuando engrana la posición R (marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
No escucha un sonido de advertenciaaudible o si el zumbador suena de
forma intermitente.
Si ello ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
(parpadea)
se visualiza. (opcional)

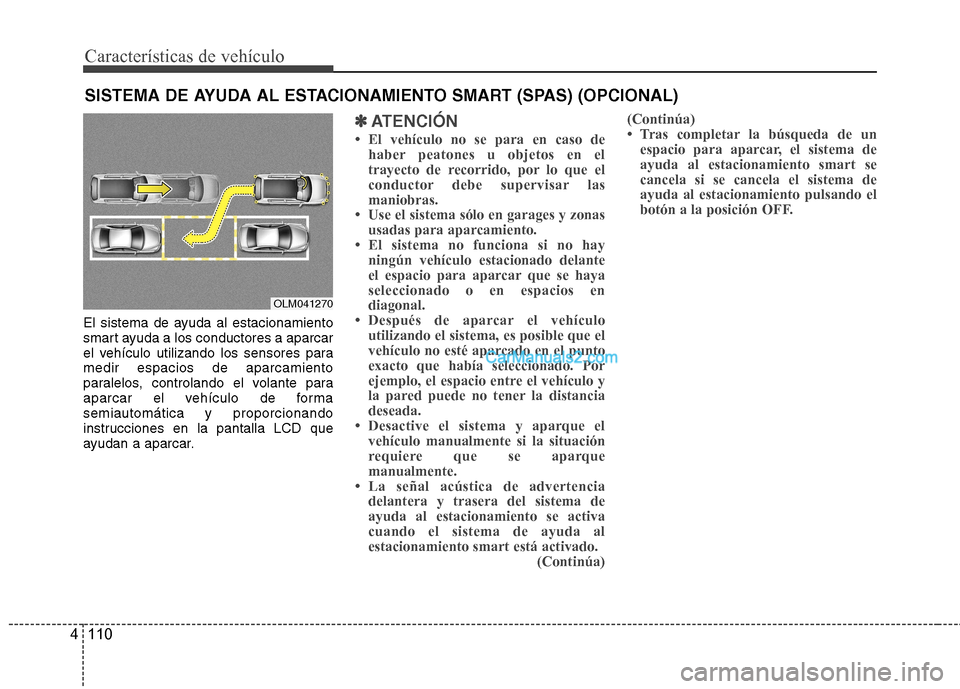

Page 420 of 585

Características de vehículo
110
4
El sistema de ayuda al estacionamiento
smart ayuda a los conductores a aparcar
el vehículo utilizando los sensores paramedir espacios de aparcamiento
paralelos, controlando el volante para
aparcar el vehículo de formasemiautomática y proporcionando
instrucciones en la pantalla LCD que
ayudan a aparcar.
✽✽
ATENCIÓN
