Mantenimiento

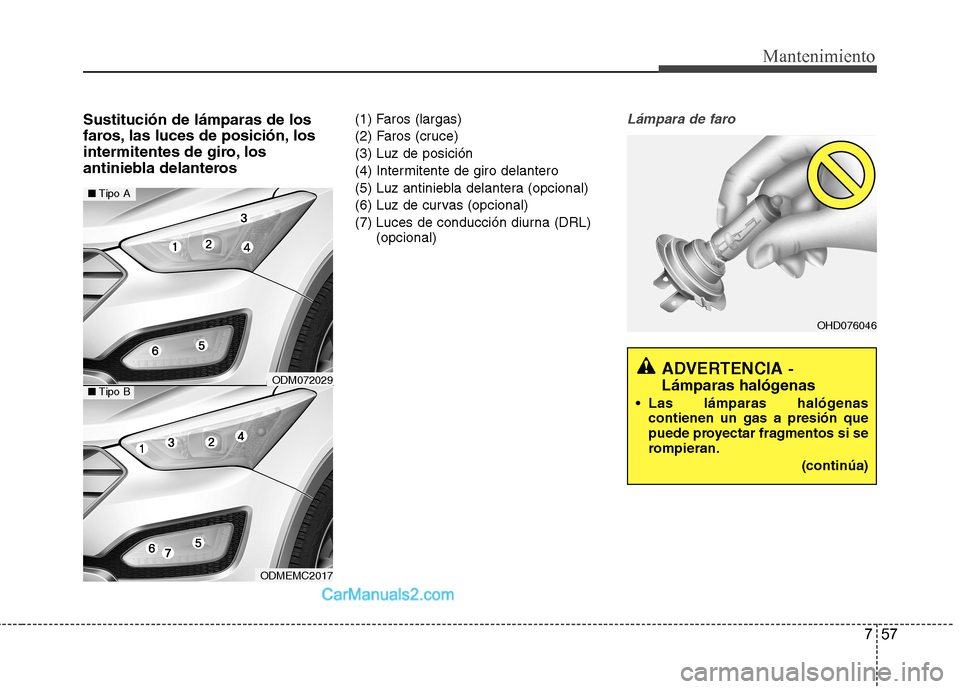

Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros(1) Faros (largas)
(2) Faros (cruce)(3) Luz de posición
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
(6) Luz de curvas (opcional)
(7) Luces de conducción diurna (DRL)
(opcional)Lámpara de faro
ADVERTENCIA -
Lámparas halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ODMEMC2017
■Tipo A
■Tipo BODM072029

Mantenimiento
58
7

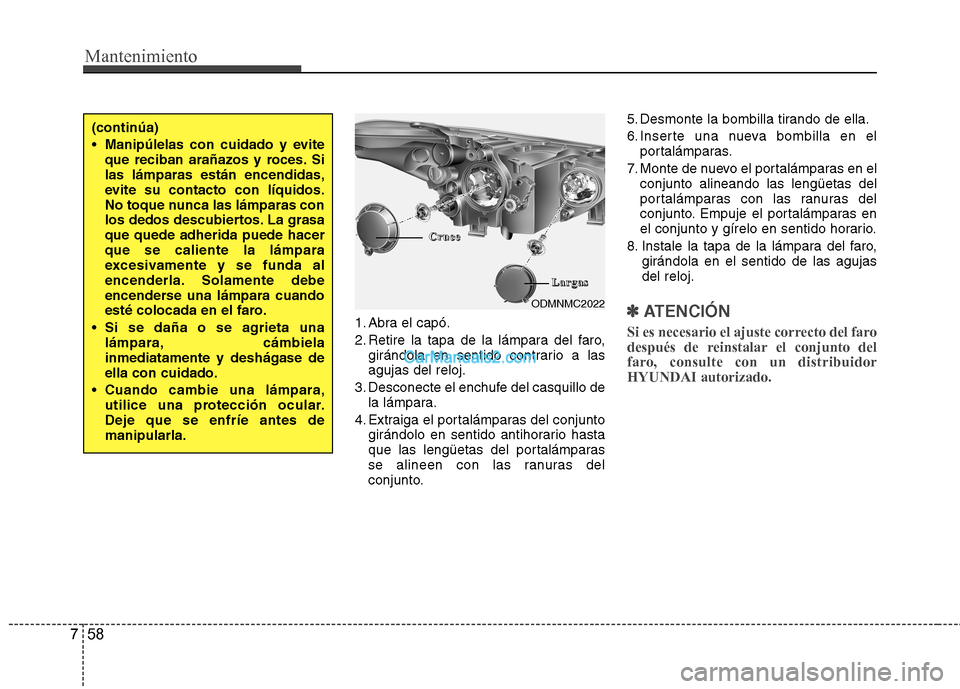

1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las agujas del reloj.
3. Desconecte el enchufe del casquillo de la lámpara.
4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta
que las lengüetas del portalámparas
se alineen con las ranuras del
conjunto. 5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el
portalámparas.
7. Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en
el conjunto y gírelo en sentido horario.
8. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujasdel reloj.✽✽
ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidorHYUNDAI autorizado.
(continúa)
Manipúlelas con cuidado y evite que reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una lámpara, cámbielainmediatamente y deshágase deella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
ODMNMC2022
CCCCrrrruuuucccceeee
LLLLaaaarrrrggggaaaassss

759
Mantenimiento
❈❈Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos, estos faros
están diseñador para no deslumbrar al
resto de conductores. No necesita
cambiar los faros en un país queconduzcan en la dirección opuesta.

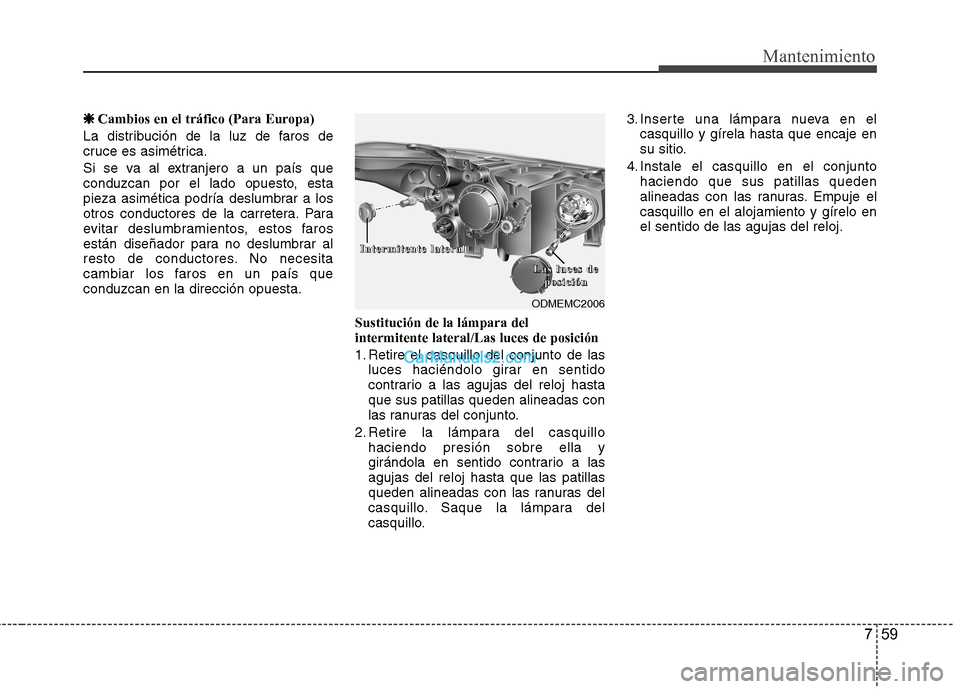

Sustitución de la lámpara delintermitente lateral/Las luces de posición
1. Retire el casquillo del conjunto de lasluces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
2. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo. 3. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
4. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
ODMEMC2006
IIIInnnntttteeeerrrrmmmmiiiitttteeeennnntttteeee llllaaaatttteeeerrrraaaallll
LLLLaaaassss lllluuuucccceeeessss ddddeeeeppppoooossssiiiicccciiiióóóónnnn

Mantenimiento
60
7

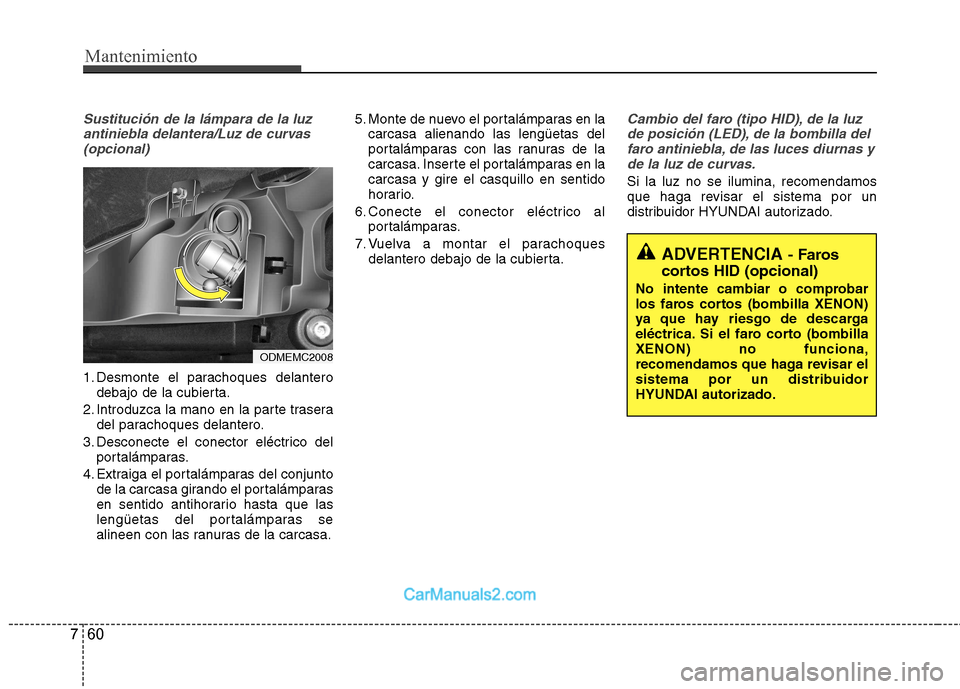

Sustitución de la lámpara de la luz
antiniebla delantera/Luz de curvas(opcional)
1. Desmonte el parachoques delantero debajo de la cubierta.
2. Introduzca la mano en la parte trasera del parachoques delantero.
3. Desconecte el conector eléctrico del portalámparas.
4. Extraiga el portalámparas del conjunto de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa. 5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en lacarcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al portalámparas.
7. Vuelva a montar el parachoques delantero debajo de la cubierta.
Cambio del faro (tipo HID), de la luz
de posición (LED), de la bombilla del faro antiniebla, de las luces diurnas yde la luz de curvas.
Si la luz no se ilumina, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ODMEMC2008
ADVERTENCIA - Faros
cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si el faro corto (bombillaXENON) no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

761
Mantenimiento
✽✽
ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.Los fabricantes de luces HID calculanque duran el doble o más que lasbombillas halógenas, según la
frecuencia de uso. Es probable quedeban cambiarse en algún momento dela vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan lavida útil de las luces HID. Las luces HIDno fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo perode enciende de nuevo inmediatamente
accionando el interruptor, es posible quela luz HID deba cambiarse. Loscomponentes de la luz HID son máscomplejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.Orientación de los faros y las
luces antiniebla delanteras

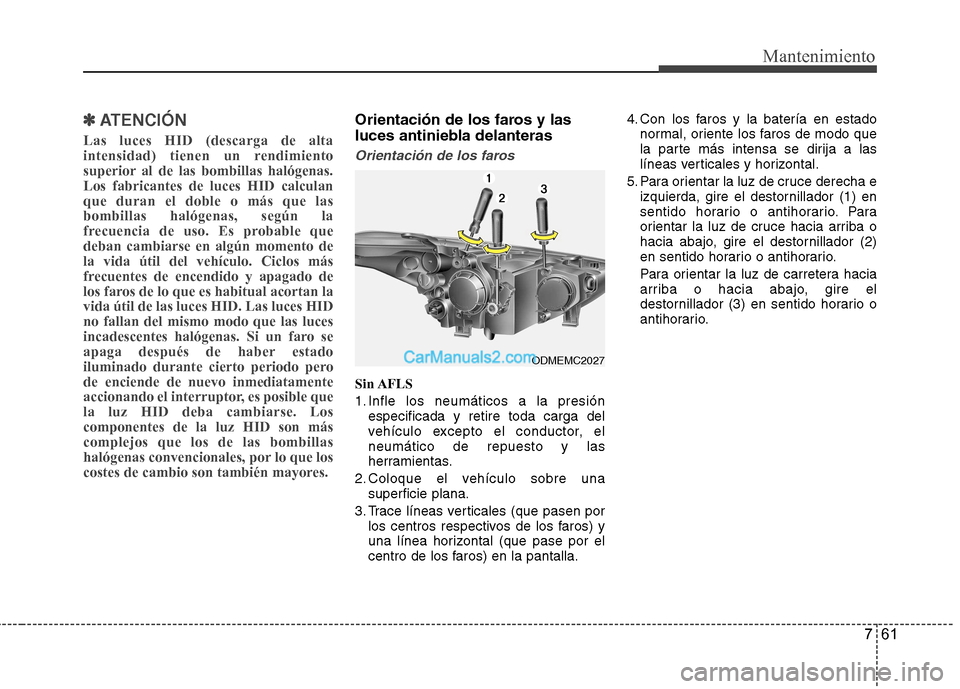

Orientación de los faros
Sin AFLS
1. Infle los neumáticos a la presión especificada y retire toda carga del
vehículo excepto el conductor, elneumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una superficie plana.
3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla. 4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce derecha e izquierda, gire el destornillador (1) en
sentido horario o antihorario. Para
orientar la luz de cruce hacia arriba o
hacia abajo, gire el destornillador (2)
en sentido horario o antihorario.
Para orientar la luz de carretera hacia
arriba o hacia abajo, gire el
destornillador (3) en sentido horario o
antihorario.
ODMEMC2027

Mantenimiento
62
7

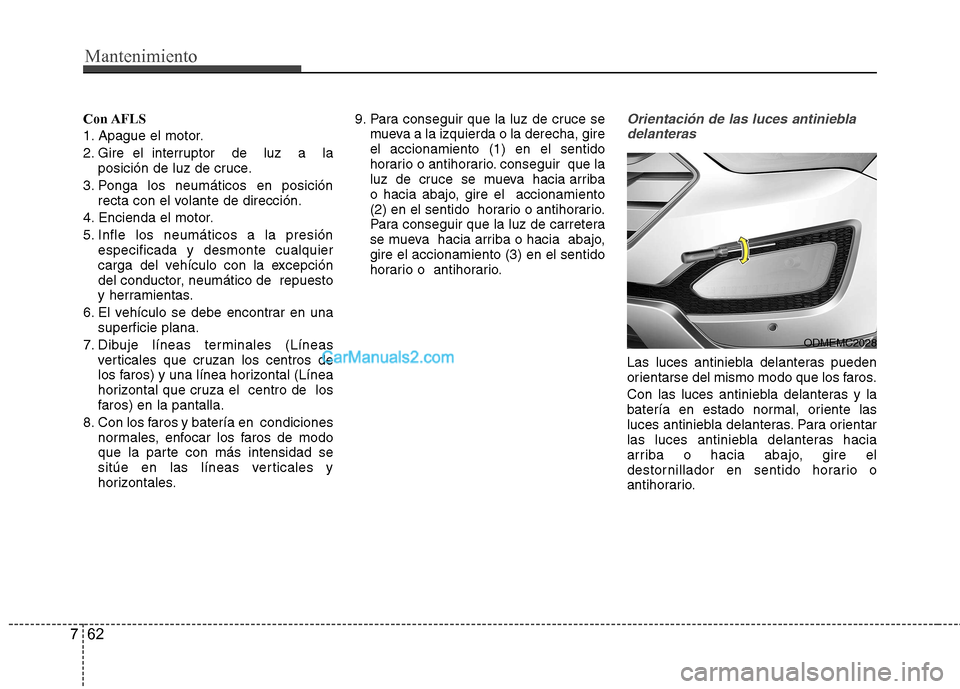

Con AFLS
1. Apague el motor.
2. Gire el interruptor de luz a la
posición de luz de cruce.
3. Ponga los neumáticos en posición recta con el volante de dirección.
4. Encienda el motor.
5. Infle los neumáticos a la presión especificada y desmonte cualquier
carga del vehículo con la excepción
del conductor, neumático de repuesto
y herramientas.
6. El vehículo se debe encontrar en una superficie plana.
7. Dibuje líneas terminales (Líneas verticales que cruzan los centros de
los faros) y una línea horizontal (Línea
horizontal que cruza el centro de los
faros) en la pantalla.
8. Con los faros y batería en condiciones normales, enfocar los faros de modo
que la parte con más intensidad se
sitúe en las líneas verticales y
horizontales. 9. Para conseguir que la luz de cruce se
mueva a la izquierda o la derecha, gireel accionamiento (1) en el sentido
horario o antihorario. conseguir que la
luz de cruce se mueva hacia arriba
o hacia abajo, gire el accionamiento
(2) en el sentido horario o antihorario.
Para conseguir que la luz de carretera
se mueva hacia arriba o hacia abajo,gire el accionamiento (3) en el sentido
horario o antihorario.Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
ODMEMC2028

763
Mantenimiento
Unidad : mm

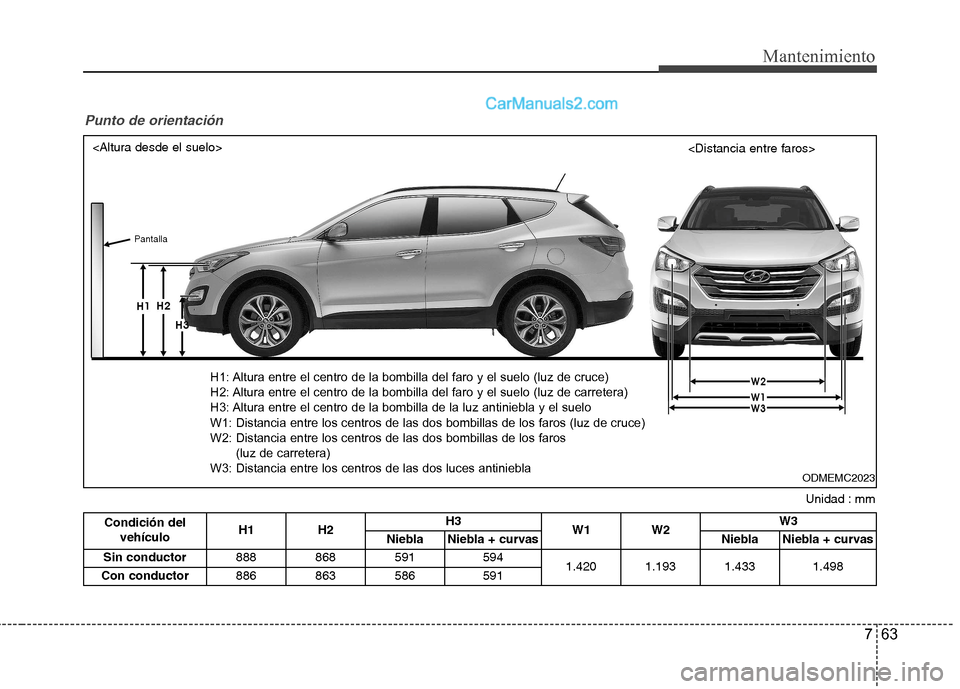

Punto de orientación
ODMEMC2023


H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Pantalla
Condición del vehículo H1 H2 H3
W1 W2 W3
Niebla
Niebla + curvas NieblaNiebla + curvas
Sin conductor 888 868 591
594
1.420 1.193 1.4331.498
Con conductor 886 863 586591

Mantenimiento
64
7

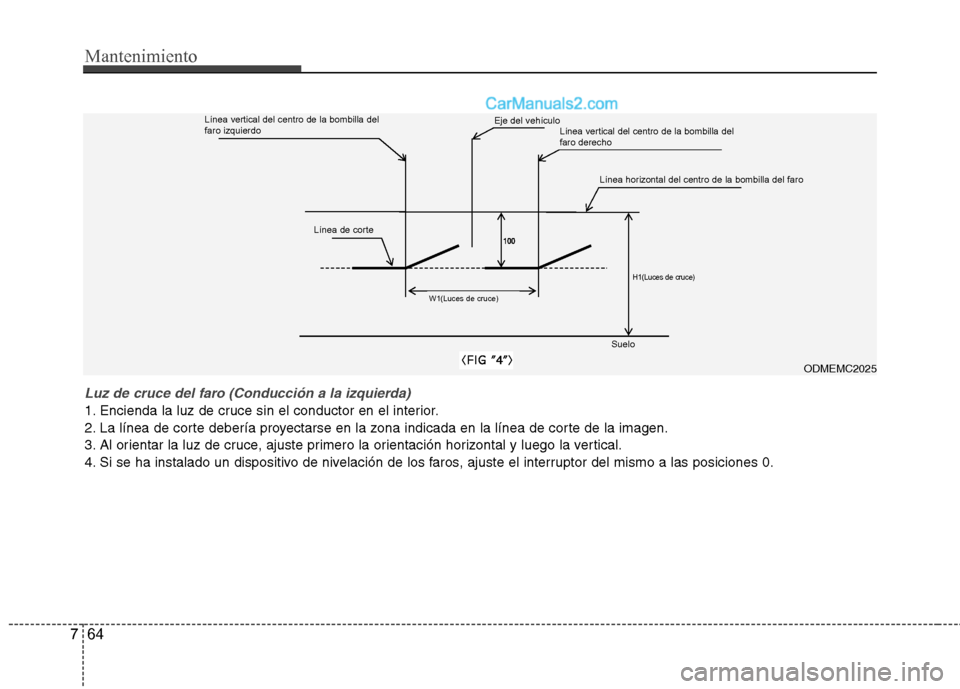

Luz de cruce del faro (Conducción a la izquierda)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ODMEMC2025
Línea vertical del centro de la bombilla del faro izquierdoLínea vertical del centro de la bombilla del faro derechoEje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

765
Mantenimiento

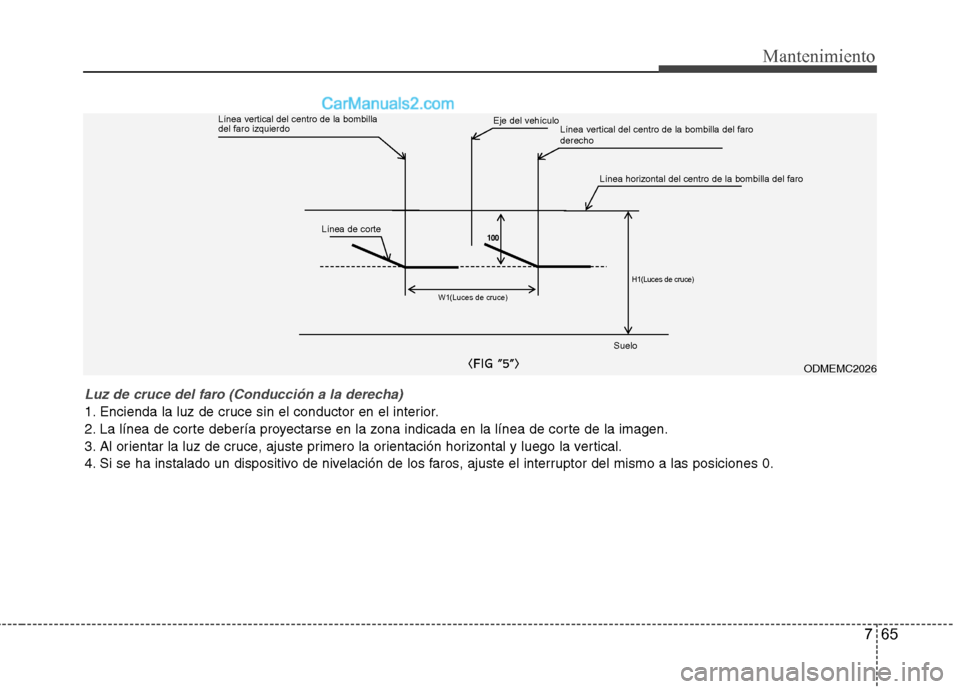

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ODMEMC2026
Línea vertical del centro de la bombilla del faro izquierdoEje del vehículoLínea vertical del centro de la bombilla del faro derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

Mantenimiento
66
7

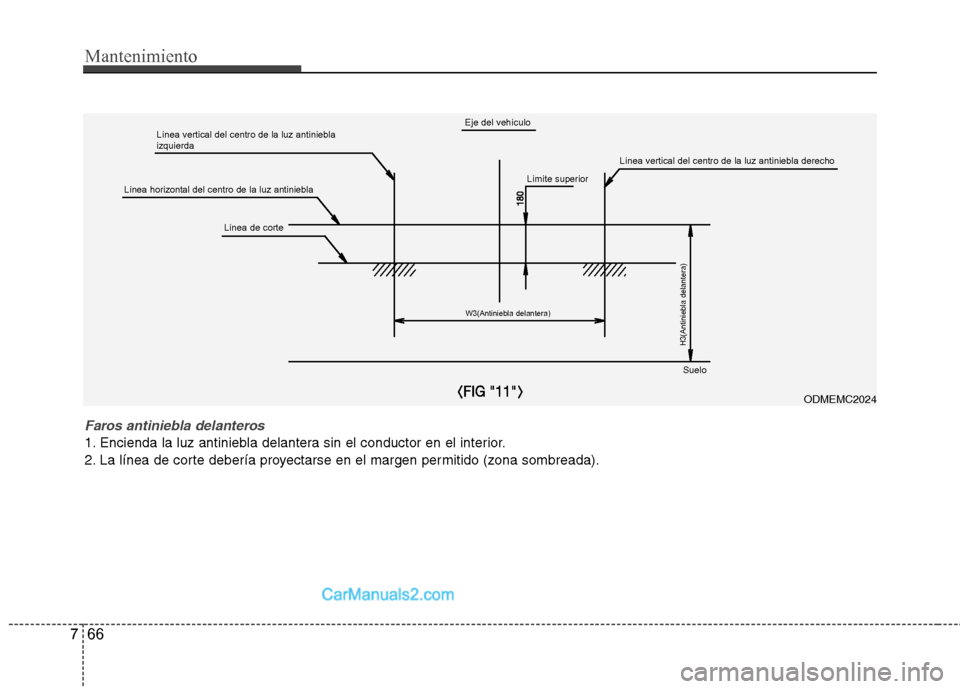

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera sin el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
ODMEMC2024
Línea vertical del centro de la luz antiniebla izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W3(Antiniebla delantera)
H3(Antiniebla delantera)
Límite superior
Suelo
