Hyundai Santa Fe 2013 Manual del propietario (in Spanish)

717
Mantenimiento
Comprobación del nivel de líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente ellíquido del depósito de la dirección
asistida. El líquido debe estar entre lasmarcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.✽✽ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si ellíquido está frío, compruebe si está en elmargen de "COLD".
En caso de que sea necesario rellenar a
menudo el líquido del sistema de ladirección asistida, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Utilice únicamente el líquido de dirección asistida recomendado.
(Consulte el apartado "Lubricantesrecomendados y capacidades" del capítulo 8.)
Comprobación de la manguera de la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños graves o torceduras en la
manguera.
PRECAUCIÓN
Para no dañar la bomba de la dirección asistida, no utilice el
vehículo durante mucho tiempomientras el nivel de líquido está bajo.
No arranque el motor con el depósito vacío.
Cuando añada líquido, tenga cuidado para que no entresuciedad en el depósito.
La falta de líquido puede aumentar el esfuerzo del volante
o el ruido.
El uso de líquidos no recomendados puede reducir laeficacia del sistema de dirección asistida o dañarlo.
LÍQUIDO DE LA DIRECCIÓN ASISTIDA (OPCIONAL)
OCM070009

Mantenimiento
18
7

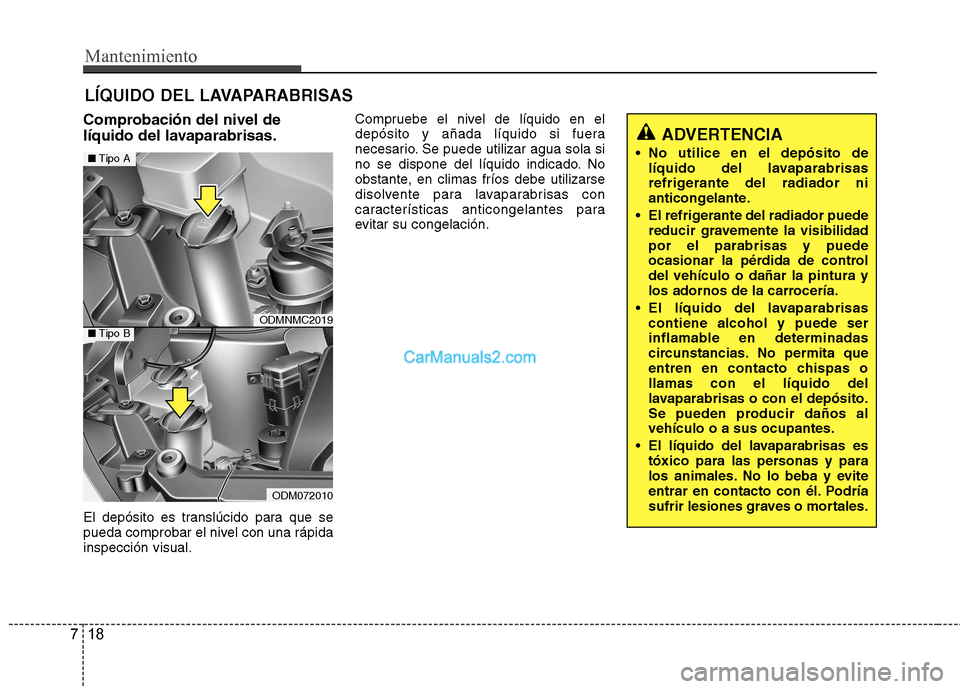

LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápidainspección visual. Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
El líquido del lavaparabrisas contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas ollamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños alvehículo o a sus ocupantes.
El líquido del lavaparabrisas es tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
ODMNMC2019
ODM072010
■Tipo A
■Tipo B

719
Mantenimiento
FRENO DE ESTACIONAMIENTO
Comprobación del freno de estacionamiento
Tipo A
Compruebe si el recorrido está dentro de las especificaciones cuando el pedal del
freno de estacionamiento se aprieta con
una fuerza de 30 kg. El freno deestacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor omenor que la especificada,recomendamos que solicite el ajuste delfreno de estacionamiento por un
distribuidor HYUNDAI autorizado.
Recorrido: 8~9 chasquidos
Tipo B
Compruebe el recorrido del freno de mano contando el número de "clics" que
se escuchan al levantarlocompletamente desde la posición de
desenganche. El freno deestacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor omenor que la especificada,
recomendamos que solicite la reparación
del sistema por un distribuidor HYUNDAI
autorizado.
Recorrido: 5~6 chasquidos con una fuerza de 20kg (44 lbs, 196 N)OCM050015
ODM052015

Mantenimiento
20
7
FILTRO DE COMBUSTIBLE (PARA DIESEL)
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciendecuando se coloca el contacto está en laposición “ON”. Si el testigo de advertencia seilumina, recomendamos que
haga drenar el agua y revisar
el sistema por un distribuidor
HYUNDAI autorizado. Sustitución del cartucho del filtro
de combustible
✽✽
ATENCIÓN
Al cambiar el cartucho del filtro de
combustible, recomendamos que solicite
las piezas de repuesto en un distribuidorHYUNDAI autorizado.
PRECAUCIÓN
Si no se purga en los momentos precisos el agua acumulada en elfiltro de combustible, se puedendañar componentes importantes,como el émbolo de cebado de labomba, a causa de la entrada de
agua en el filtro.
ODM072011

721
Mantenimiento

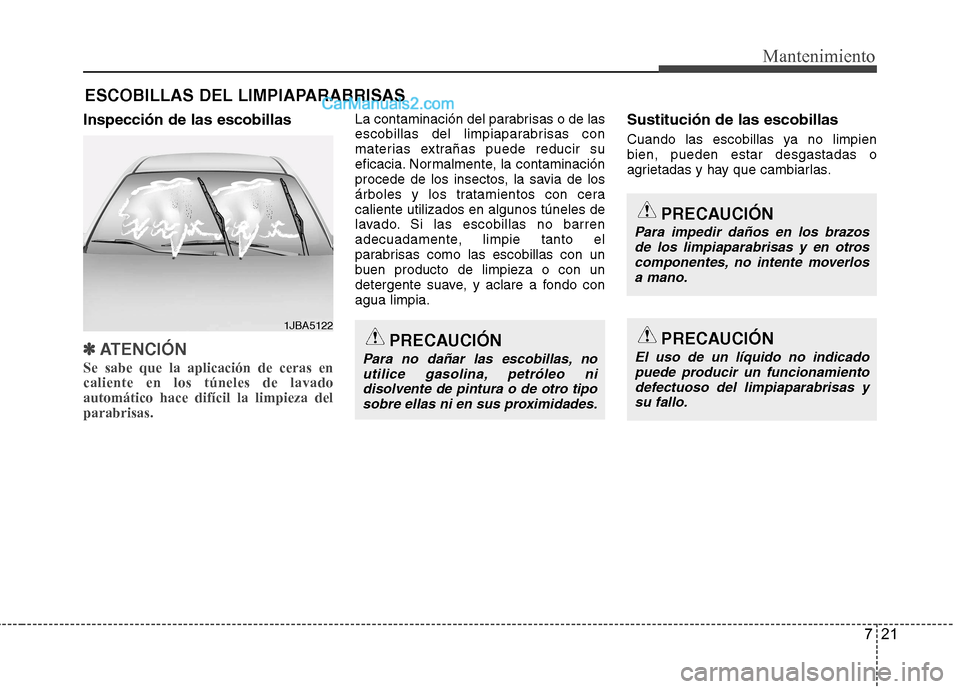

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽✽ ATENCIÓN
Se sabe que la aplicación de ceras en caliente en los túneles de lavadoautomático hace difícil la limpieza delparabrisas.
La contaminación del parabrisas o de las
escobillas del limpiaparabrisas con
materias extrañas puede reducir su
eficacia. Normalmente, la contaminación
procede de los insectos, la savia de los
árboles y los tratamientos con ceracaliente utilizados en algunos túneles de
lavado. Si las escobillas no barren
adecuadamente, limpie tanto el
parabrisas como las escobillas con un
buen producto de limpieza o con un
detergente suave, y aclare a fondo conagua limpia. Sustitución de las escobillas
Cuando las escobillas ya no limpien bien, pueden estar desgastadas o
agrietadas y hay que cambiarlas.
PRECAUCIÓN
Para no dañar las escobillas, no
utilice gasolina, petróleo ni
disolvente de pintura o de otro tiposobre ellas ni en sus proximidades.
PRECAUCIÓN
Para impedir daños en los brazosde los limpiaparabrisas y en otros
componentes, no intente moverlosa mano.
PRECAUCIÓN
El uso de un líquido no indicado puede producir un funcionamiento
defectuoso del limpiaparabrisas y su fallo.
1JBA5122

Mantenimiento
22
7

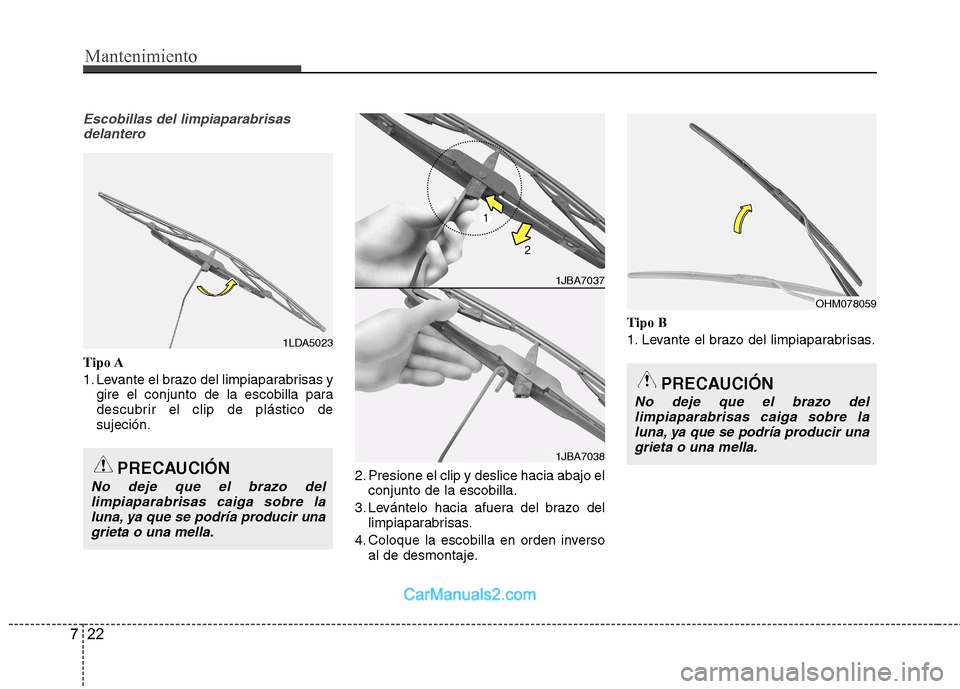

Escobillas del limpiaparabrisas
delantero
Tipo A
1. Levante el brazo del limpiaparabrisas y gire el conjunto de la escobilla para
descubrir el clip de plástico desujeción.
2. Presione el clip y deslice hacia abajo elconjunto de la escobilla.
3. Levántelo hacia afuera del brazo del limpiaparabrisas.
4. Coloque la escobilla en orden inverso al de desmontaje. Tipo B
1. Levante el brazo del limpiaparabrisas.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una grieta o una mella.
1LDA5023
1JBA7037
1JBA7038
OHM078059
PRECAUCIÓN
No deje que el brazo dellimpiaparabrisas caiga sobre laluna, ya que se podría producir una grieta o una mella.

723
Mantenimiento

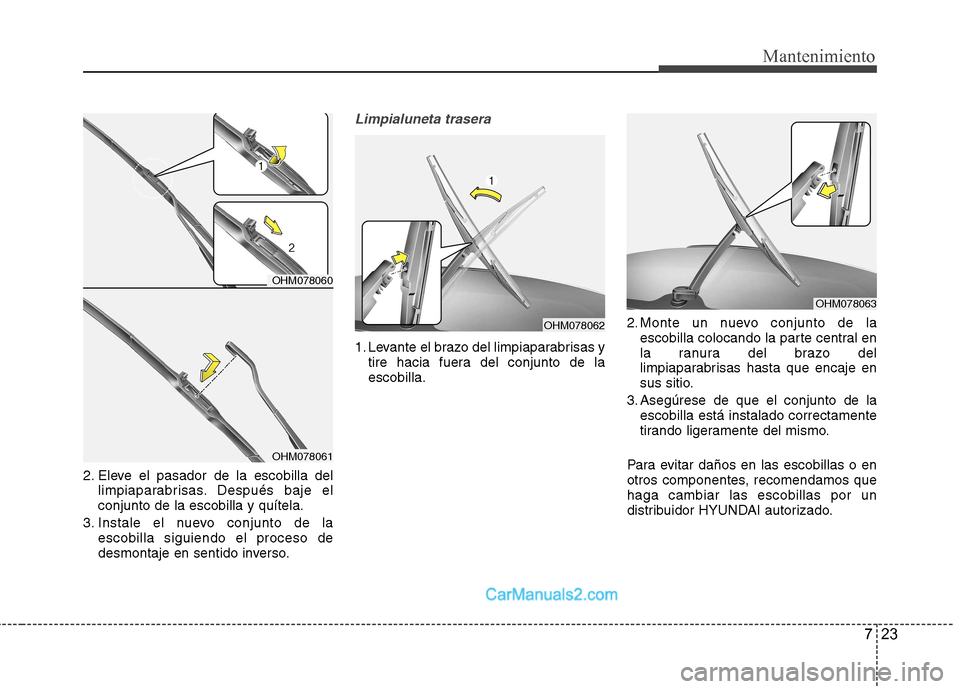

2. Eleve el pasador de la escobilla dellimpiaparabrisas. Después baje el conjunto de la escobilla y quítela.
3. Instale el nuevo conjunto de la escobilla siguiendo el proceso de
desmontaje en sentido inverso.
Limpialuneta trasera
1. Levante el brazo del limpiaparabrisas ytire hacia fuera del conjunto de la escobilla. 2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos quehaga cambiar las escobillas por un
distribuidor HYUNDAI autorizado.
OHM078060
OHM078061
OHM078062
OHM078063

Mantenimiento
24
7

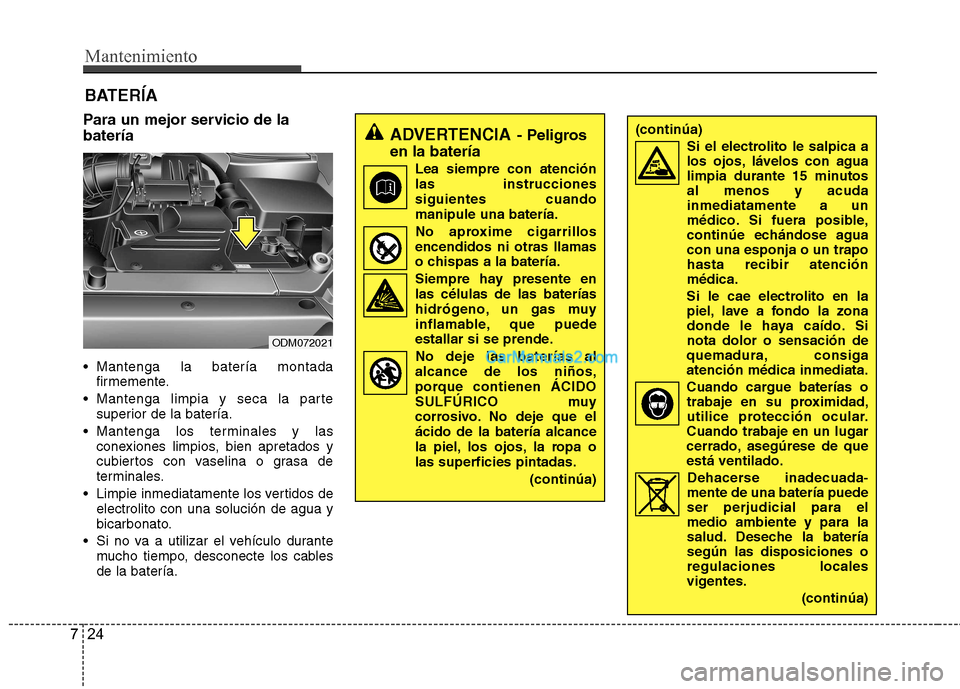

Para un mejor servicio de la batería
Mantenga la batería montada
firmemente.
Mantenga limpia y seca la parte superior de la batería.
Mantenga los terminales y las conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
Limpie inmediatamente los vertidos de electrolito con una solución de agua y
bicarbonato.
Si no va a utilizar el vehículo durante mucho tiempo, desconecte los cablesde la batería.
BATERÍA
ADVERTENCIA
- Peligros
en la batería
Lea siempre con atención las instruccionessiguientes cuandomanipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que elácido de la batería alcance
la piel, los ojos, la ropa olas superficies pintadas.
(continúa)
ODM072021
(continúa)Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutosal menos y acudainmediatamente a un
médico. Si fuera posible,
continúe echándose aguacon una esponja o un trapohasta recibir atenciónmédica.
Si le cae electrolito en la piel, lave a fondo la zona
donde le haya caído. Sinota dolor o sensación de
quemadura, consigaatención médica inmediata.
Cuando cargue baterías o trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de queestá ventilado.
Dehacerse inadecuada-
mente de una batería puedeser perjudicial para elmedio ambiente y para la
salud. Deseche la bateríasegún las disposiciones oregulaciones locales
vigentes.
(continúa)

725
Mantenimiento

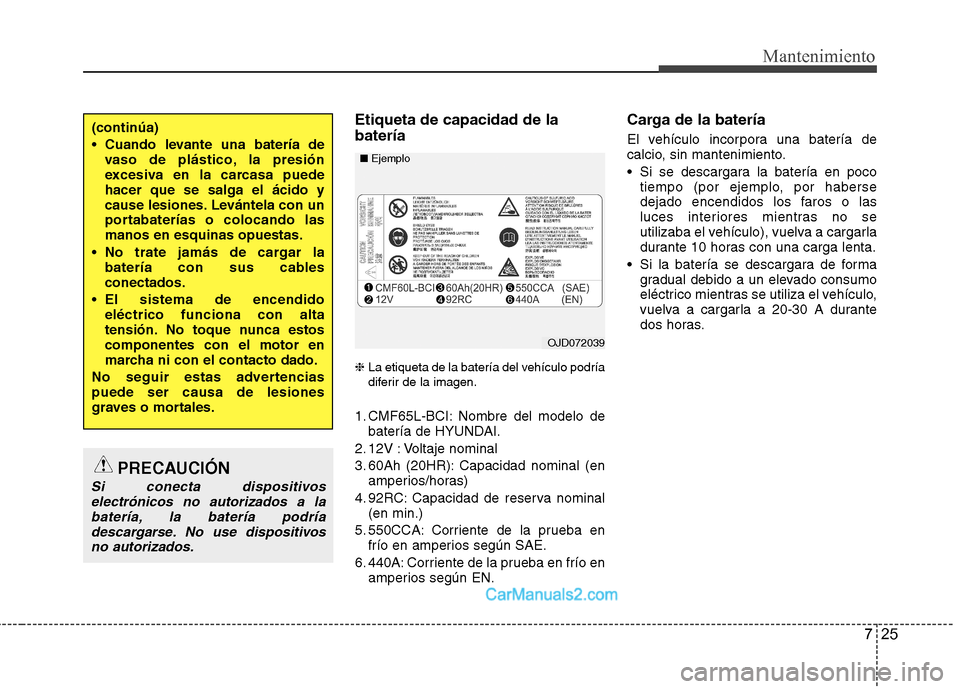

Etiqueta de capacidad de la batería ❈La etiqueta de la batería del vehículo podría
diferir de la imagen.
1. CMF65L-BCI: Nombre del modelo de batería de HYUNDAI.
2. 12V : Voltaje nominal
3. 60Ah (20HR): Capacidad nominal (en amperios/horas)
4. 92RC: Capacidad de reserva nominal (en min.)
5. 550CCA: Corriente de la prueba en frío en amperios según SAE.
6. 440A: Corriente de la prueba en frío en amperios según EN. Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
Si se descargara la batería en poco
tiempo (por ejemplo, por haberse
dejado encendidos los faros o las
luces interiores mientras no se
utilizaba el vehículo), vuelva a cargarla
durante 10 horas con una carga lenta.
Si la batería se descargara de forma gradual debido a un elevado consumo
eléctrico mientras se utiliza el vehículo,
vuelva a cargarla a 20-30 A durante
dos horas.
PRECAUCIÓN
Si conecta dispositivos
electrónicos no autorizados a labatería, la batería podríadescargarse. No use dispositivos
no autorizados.
OJD072039
(continúa)
Cuando levante una batería de vaso de plástico, la presión
excesiva en la carcasa puedehacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando lasmanos en esquinas opuestas.
No trate jamás de cargar la batería con sus cablesconectados.
El sistema de encendido eléctrico funciona con alta
tensión. No toque nunca estoscomponentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertenciaspuede ser causa de lesiones
graves o mortales.
■ Ejemplo

Mantenimiento
26
7
Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
Subida / bajada del elevalunas
automático (véase el capítulo 4)
Techo solar (véase el capítulo 4)
Ordenador de viaje (véase el capítulo 4)
Sistema de climatización (véase el capítulo 4)
Reloj (véase el capítulo 4)
Equipo de sonido (véase el capítulo 4)
ADVERTENCIA - Carga de
la batería
Cuando cargue la batería, respete las precauciones siguientes:
Debe sacar la batería del vehículo y colocarla en una zona de buena ventilación.
No acerque cigarrillos, chispas o llamas a la batería.
Vigile la batería durante la carga y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)violentamente o si la temperatura
del electrolito de cualquiera delas células supera 49 °C (120°F).
Utilice protección ocular cuando compruebe la batería durante su
carga.
Desconecte el cargador de batería en el orden siguiente.
1. Apague el interruptor principal
del cargador.
2. Desconecte la pinza negativa del terminal negativo de la batería.
3. Desconecte la pinza positiva del terminal positivo de labatería.
(continúa)(continúa)
Antes de realizar elmantenimiento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
Retire en primer lugar el cable negativo de la batería y conécteloen último lugar si la batería estádesconectada.
