SI SUFRE UN PINCHAZO (CON LA RUEDA DE REPUESTO, OPCIONAL)

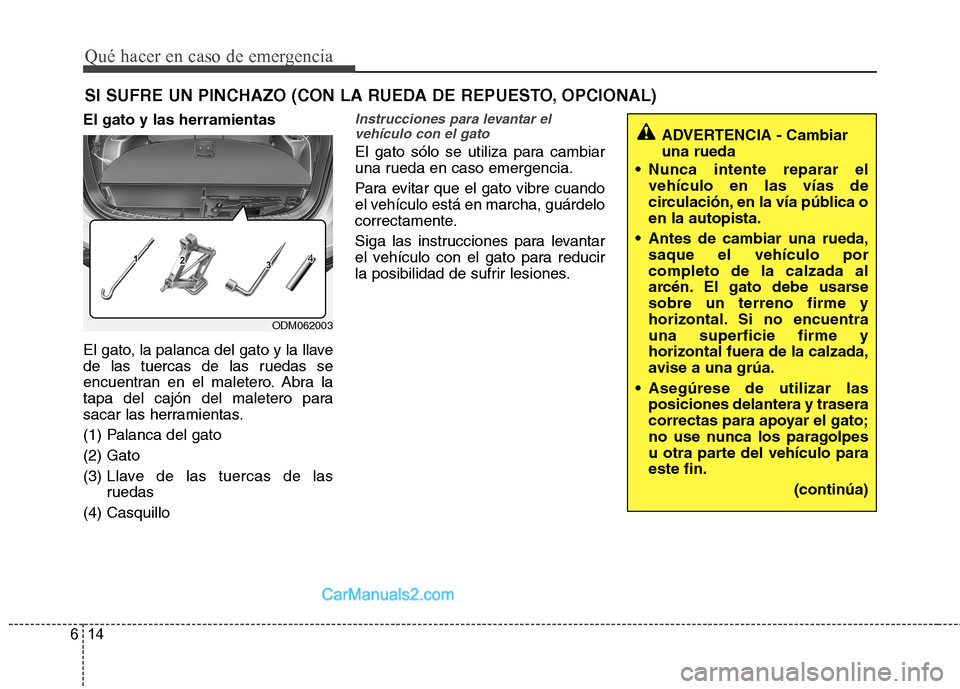

El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Palanca del gato(2) Gato
(3) Llave de las tuercas de las
ruedas
(4) Casquillo
Instrucciones para levantar el vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ODM062003
ADVERTENCIA - Cambiar una rueda
Nunca intente reparar el vehículo en las vías de
circulación, en la vía pública oen la autopista.
Antes de cambiar una rueda, saque el vehículo porcompleto de la calzada al
arcén. El gato debe usarsesobre un terreno firme y
horizontal. Si no encuentrauna superficie firme yhorizontal fuera de la calzada,
avise a una grúa.
Asegúrese de utilizar las posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo paraeste fin.
(continúa)

615
Qué hacer en caso de emergencia
Retirar y guardar la rueda de repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1.Abra el portón trasero.
2.Diríjase a la cubierta de pernoshexagonales de plástico y retírela con una moneda o un
destornillador plano. 3.Conecte el hueco y la llave de las
tuercas de la rueda.
4.Afloje el perno lo suficiente para bajar el neumático de repuesto.
Gire la llave en sentido contrario a las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.(continúa)

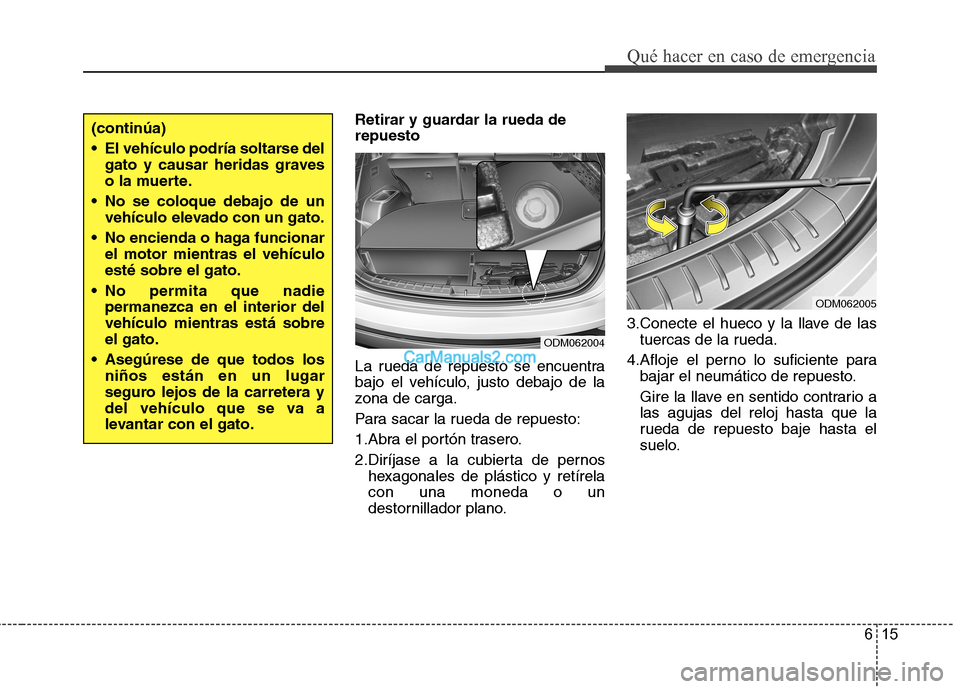

El vehículo podría soltarse delgato y causar heridas graves
o la muerte.
No se coloque debajo de un vehículo elevado con un gato.
No encienda o haga funcionar el motor mientras el vehículoesté sobre el gato.
No permita que nadie permanezca en el interior delvehículo mientras está sobreel gato.
Asegúrese de que todos los niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
ODM062004
ODM062005

Qué hacer en caso de emergencia
16
6

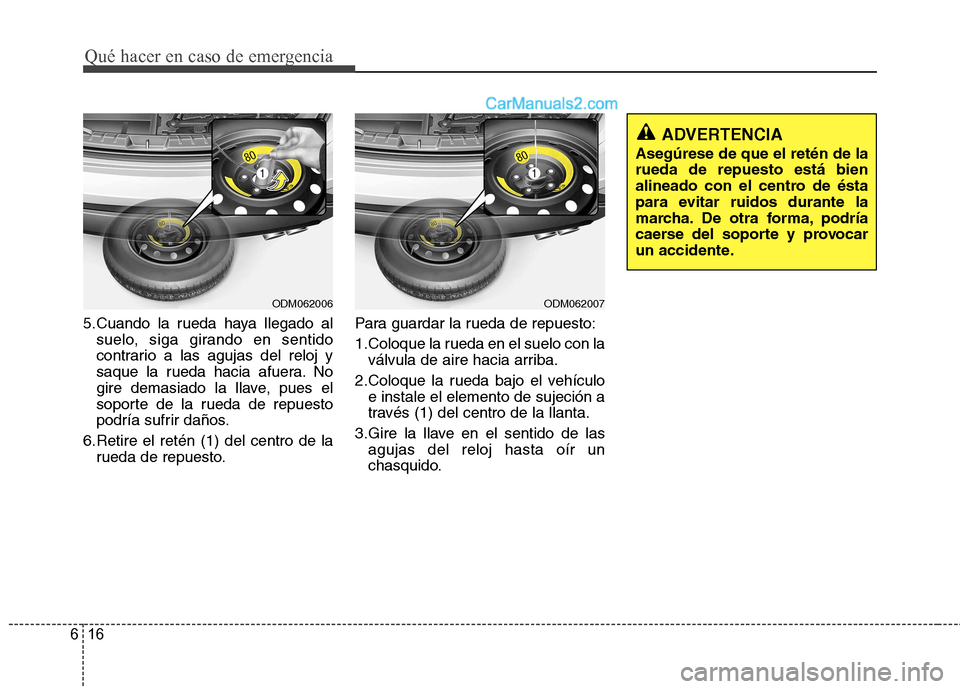

5.Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
6.Retire el retén (1) del centro de la rueda de repuesto. Para guardar la rueda de repuesto:
1.Coloque la rueda en el suelo con la
válvula de aire hacia arriba.
2.Coloque la rueda bajo el vehículo e instale el elemento de sujeción a
través (1) del centro de la llanta.
3.Gire la llave en el sentido de las agujas del reloj hasta oír un
chasquido.
ODM062007ODM062006
ADVERTENCIA
Asegúrese de que el retén de la rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.

617
Qué hacer en caso de emergencia

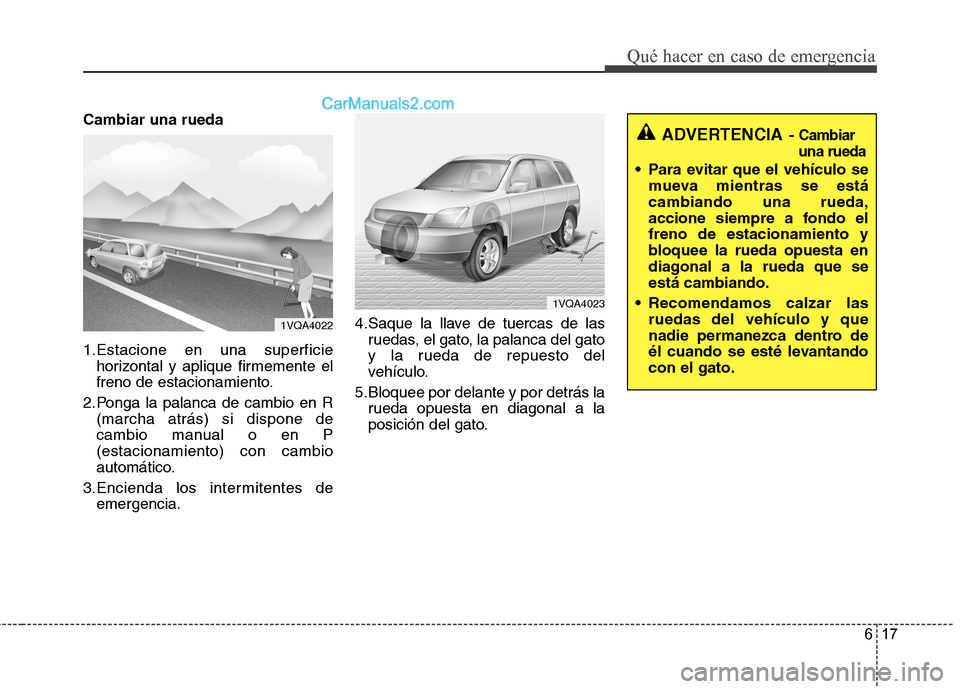

Cambiar una rueda
1.Estacione en una superficiehorizontal y aplique firmemente el
freno de estacionamiento.
2.Ponga la palanca de cambio en R (marcha atrás) si dispone de
cambio manual o en P(estacionamiento) con cambio
automático.
3.Encienda los intermitentes de emergencia. 4.Saque la llave de tuercas de las
ruedas, el gato, la palanca del gato
y la rueda de repuesto del
vehículo.
5.Bloquee por delante y por detrás la rueda opuesta en diagonal a la
posición del gato.
1VQA4022
ADVERTENCIA - Cambiar una rueda
Para evitar que el vehículo se
mueva mientras se estácambiando una rueda,
accione siempre a fondo elfreno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que seestá cambiando.
Recomendamos calzar las ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantandocon el gato.
1VQA4023

Qué hacer en caso de emergencia
18
6

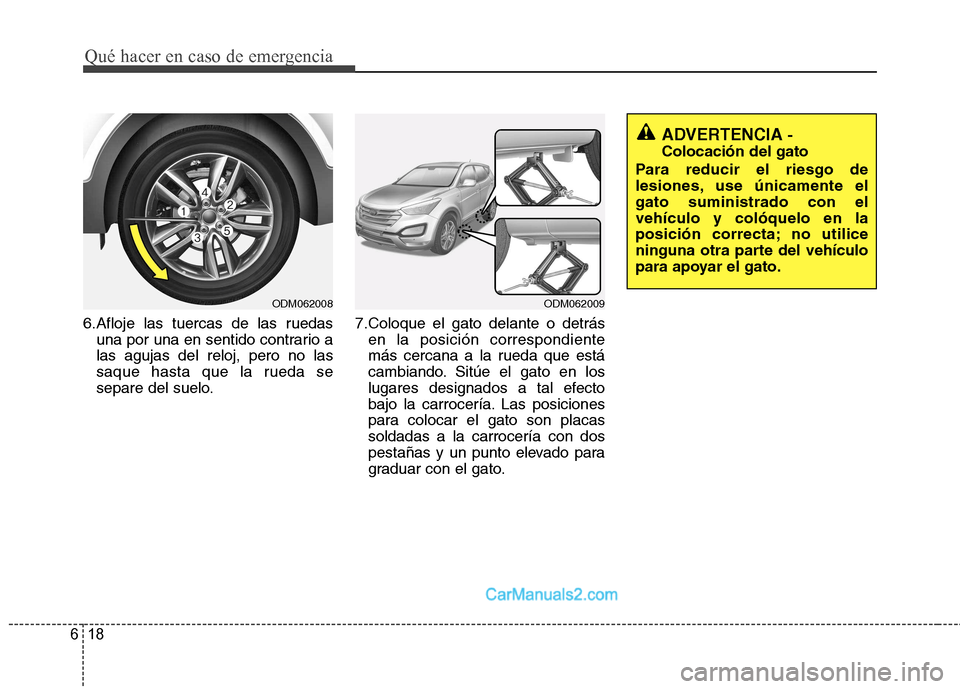

6.Afloje las tuercas de las ruedas
una por una en sentido contrario a las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo. 7.Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placassoldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ODM062008ODM062009
ADVERTENCIA -
Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente elgato suministrado con elvehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.

619
Qué hacer en caso de emergencia

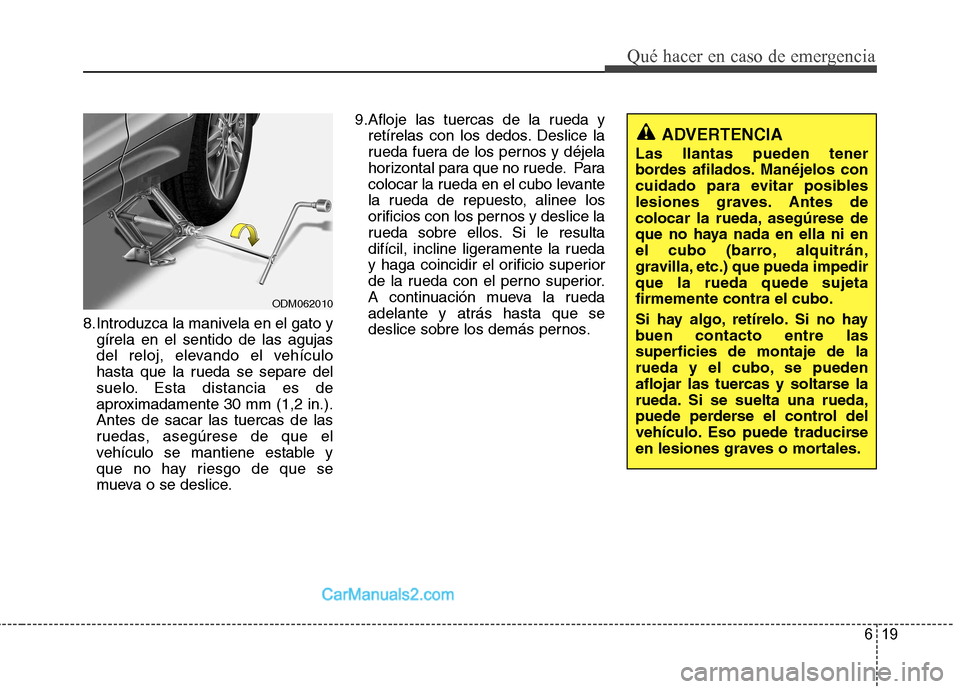

8.Introduzca la manivela en el gato ygírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice. 9.Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede. Para
colocar la rueda en el cubo levante
la rueda de repuesto, alinee los
orificios con los pernos y deslice la
rueda sobre ellos. Si le resulta
difícil, incline ligeramente la rueda
y haga coincidir el orificio superior
de la rueda con el perno superior.
A continuación mueva la ruedaadelante y atrás hasta que se
deslice sobre los demás pernos.
ODM062010
ADVERTENCIA
Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella ni en
el cubo (barro, alquitrán,
gravilla, etc.) que pueda impedirque la rueda quede sujetafirmemente contra el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre lassuperficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.

Qué hacer en caso de emergencia
20
6

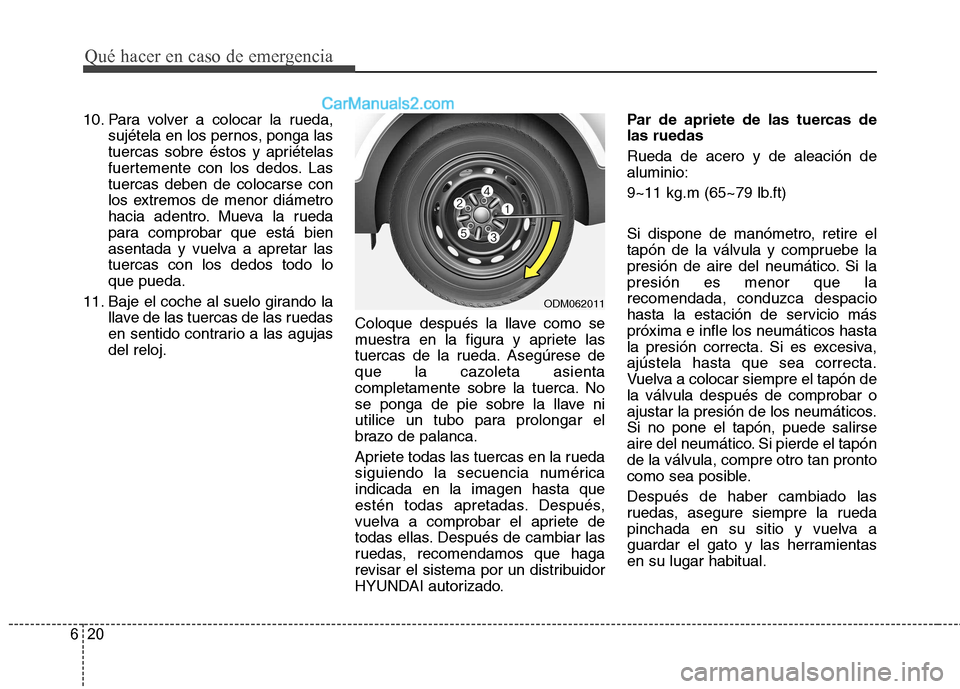

10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Lastuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar lastuercas con los dedos todo loque pueda.
11. Baje el coche al suelo girando la llave de las tuercas de las ruedas
en sentido contrario a las agujasdel reloj. Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete todas las tuercas en la rueda
siguiendo la secuencia numéricaindicada en la imagen hasta que
estén todas apretadas. Después,
vuelva a comprobar el apriete de
todas ellas. Después de cambiar las
ruedas, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado. Par de apriete de las tuercas delas ruedas Rueda de acero y de aleación de aluminio:
9~11 kg.m (65~79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si lapresión es menor que larecomendada, conduzca despacio
hasta la estación de servicio máspróxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón dela válvula después de comprobar o
ajustar la presión de los neumáticos.Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapónde la válvula, compre otro tan pronto
como sea posible. Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientasen su lugar habitual.
ODM062011

621
Qué hacer en caso de emergencia
Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
Importante: uso de la rueda derepuesto pequeña (opcional)
Su vehículo está equipado con una
rueda de repuesto pequeña. Esta
rueda de emergencia ocupa menos
sitio que una normal. Es más
pequeña y está pensada sólo para
un uso temporal.
PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y lospernos. Asegúrese de que utiliza las mismas tuercas antesy después de cambiar la rueda,o si las cambia, que usa tuercas con roscas métricas y la mismaconfiguración de bisel. Si montauna tuerca con rosca no métrica en un perno métrico o viceversano asegurará adecuadamente larueda al cubo y dañará el perno,por lo que tendrá que sustituirlo.
Tenga en cuenta que la mayoríade las tuercas de rueda no sonde rosca métrica. Asegúrese deextremar el cuidado al comprobar el estilo de roscaantes de instalar las tuercas dela rueda o las ruedas. En caso de duda, recomendamos queconsulte a un distribuidorHYUNDAI autorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de larueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en elcapítulo 8.
PRECAUCIÓN
Conduzca con cuidado cuando utilice esta rueda.Sustitúyala por la rueda normal con su neumático a laprimera oportunidad.
No se recomienda el funcionamiento del vehículocon más de una rueda de repuesto de emergencia.

Qué hacer en caso de emergencia
22
6

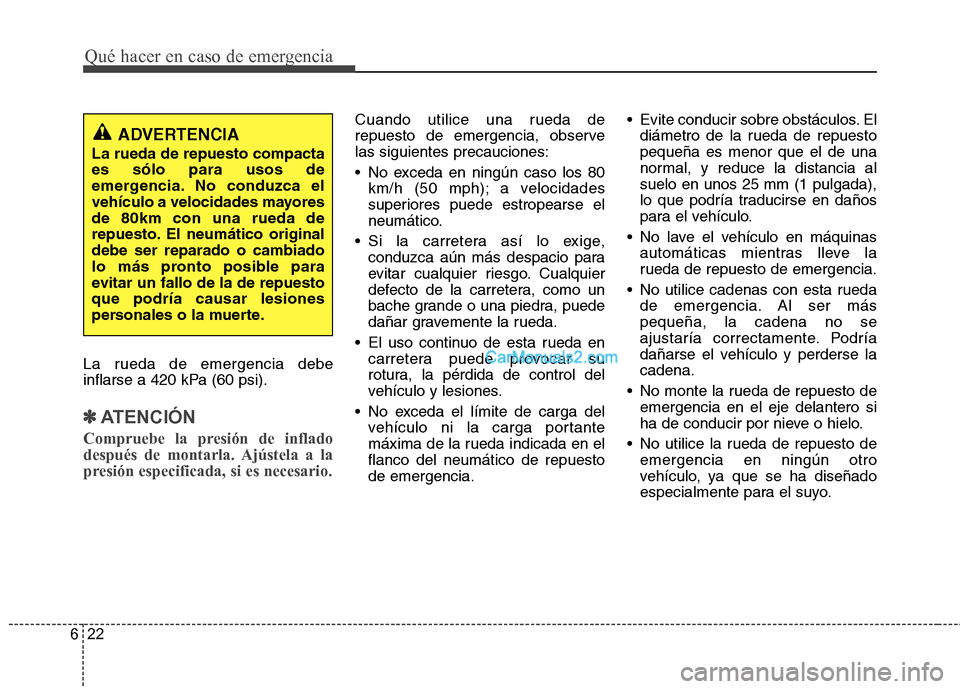

La rueda de emergencia debe
inflarse a 420 kPa (60 psi).
✽✽
ATENCIÓN
Compruebe la presión de inflado
después de montarla. Ajústela a la
presión especificada, si es necesario.
Cuando utilice una rueda de
repuesto de emergencia, observelas siguientes precauciones:
No exceda en ningún caso los 80 km/h (50 mph); a velocidades
superiores puede estropearse el
neumático.
Si la carretera así lo exige, conduzca aún más despacio para
evitar cualquier riesgo. Cualquier
defecto de la carretera, como un
bache grande o una piedra, puede
dañar gravemente la rueda.
El uso continuo de esta rueda en carretera puede provocar su
rotura, la pérdida de control del
vehículo y lesiones.
No exceda el límite de carga del vehículo ni la carga portante
máxima de la rueda indicada en elflanco del neumático de repuestode emergencia. Evite conducir sobre obstáculos. El
diámetro de la rueda de repuestopequeña es menor que el de una
normal, y reduce la distancia al
suelo en unos 25 mm (1 pulgada),
lo que podría traducirse en daños
para el vehículo.
No lave el vehículo en máquinas automáticas mientras lleve la
rueda de repuesto de emergencia.
No utilice cadenas con esta rueda de emergencia. Al ser máspequeña, la cadena no se
ajustaría correctamente. Podría
dañarse el vehículo y perderse lacadena.
No monte la rueda de repuesto de emergencia en el eje delantero si
ha de conducir por nieve o hielo.
No utilice la rueda de repuesto de emergencia en ningún otro
vehículo, ya que se ha diseñado
especialmente para el suyo.
ADVERTENCIA
La rueda de repuesto compacta es sólo para usos de
emergencia. No conduzca el
vehículo a velocidades mayoresde 80km con una rueda de
repuesto. El neumático originaldebe ser reparado o cambiado
lo más pronto posible para
evitar un fallo de la de repuestoque podría causar lesiones
personales o la muerte.

623
Qué hacer en caso de emergencia

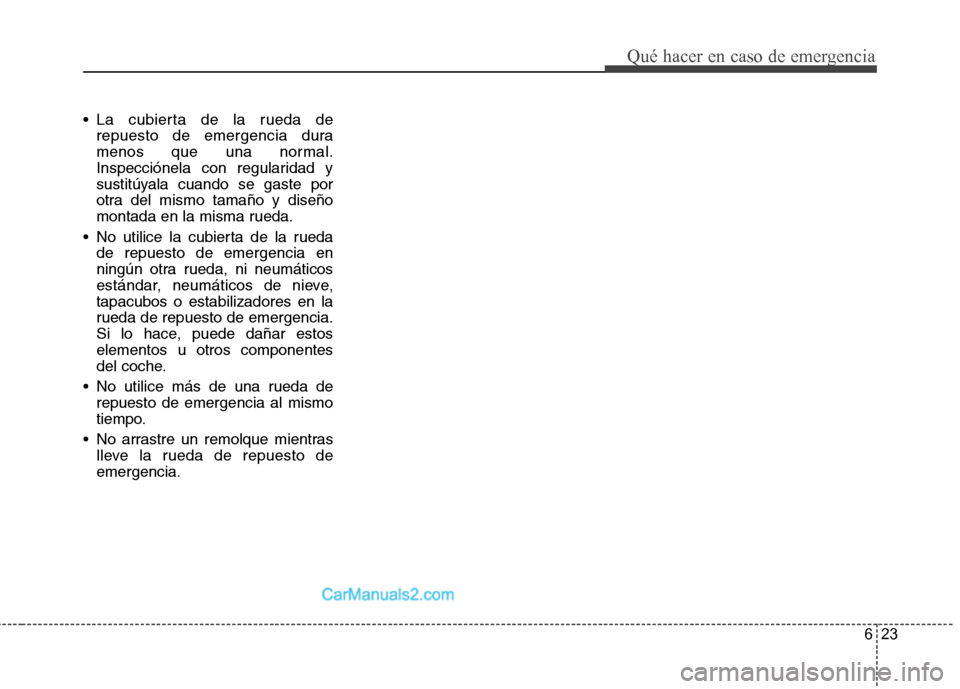

La cubierta de la rueda derepuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
No utilice la cubierta de la rueda de repuesto de emergencia en
ningún otra rueda, ni neumáticos
estándar, neumáticos de nieve,tapacubos o estabilizadores en la
rueda de repuesto de emergencia.
Si lo hace, puede dañar estoselementos u otros componentes
del coche.
No utilice más de una rueda de repuesto de emergencia al mismo
tiempo.
No arrastre un remolque mientras lleve la rueda de repuesto deemergencia.
