Manutenção
90
7

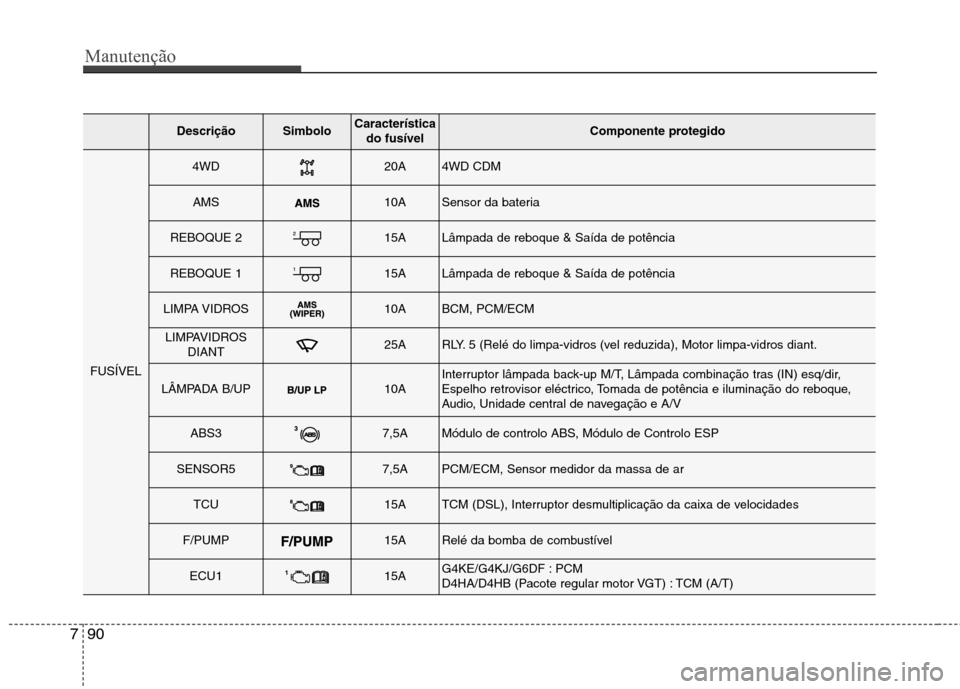

DescriçãoSimbolo Característica
do fusívelComponente protegido
FUSÍVEL
4WD20A4WD CDM
AMS10ASensor da bateria
REBOQUE 215ALâmpada de reboque & Saída de potência
REBOQUE 115ALâmpada de reboque & Saída de potência
LIMPA VIDROS10ABCM, PCM/ECM
LIMPAVIDROS DIANT25ARLY. 5 (Relé do limpa-vidros (vel reduzida), Motor limpa-vidros diant.
LÂMPADA B/UP10AInterruptor lâmpada back-up M/T, Lâmpada combinação tras (IN) esq/dir,
Espelho retrovisor eléctrico, Tomada de potência e iluminação do reboque,
Audio, Unidade central de navegação e A/V
ABS37,5AMódulo de controlo ABS, Módulo de Controlo ESP
SENSOR57,5APCM/ECM, Sensor medidor da massa de ar
TCU15ATCM (DSL), Interruptor desmultiplicação da caixa de velocidades
F/PUMP15ARelé da bomba de combustível
ECU115AG4KE/G4KJ/G6DF : PCM
D4HA/D4HB (Pacote regular motor VGT) : TCM (A/T)

791
Manutenção

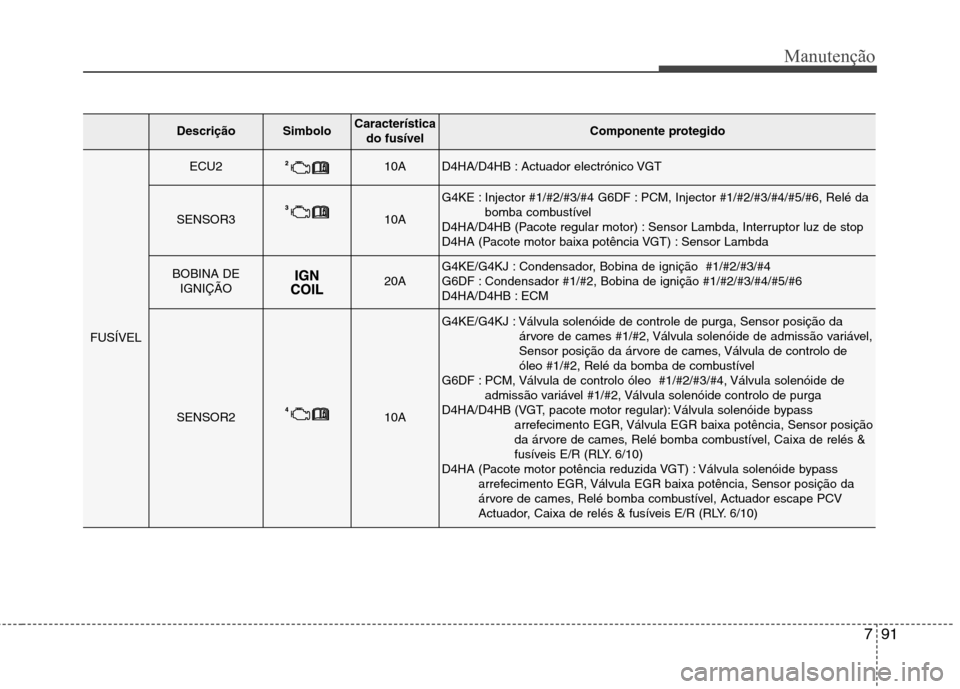

DescriçãoSimbolo Característicado fusívelComponente protegido
FUSÍVEL
ECU210AD4HA/D4HB : Actuador electrónico VGT
SENSOR310A
G4KE : Injector #1/#2/#3/#4 G6DF : PCM, Injector #1/#2/#3/#4/#5/#6, Relé da bomba combustível
D4HA/D4HB (Pacote regular motor) : Sensor Lambda, Interruptor luz de stop
D4HA (Pacote motor baixa potência VGT) : Sensor Lambda
BOBINA DE IGNIÇÃO20AG4KE/G4KJ : Condensador, Bobina de ignição #1/#2/#3/#4
G6DF : Condensador #1/#2, Bobina de ignição #1/#2/#3/#4/#5/#6
D4HA/D4HB : ECM
SENSOR210A
G4KE/G4KJ : Válvula solenóide de controle de purga, Sensor posição da árvore de cames #1/#2, Válvula solenóide de admissão variável,
Sensor posição da árvore de cames, Válvula de controlo de
óleo #1/#2, Relé da bomba de combustível
G6DF : PCM, Válvula de controlo óleo #1/#2/#3/#4, Válvula solenóide de admissão variável #1/#2, Válvula solenóide controlo de purga
D4HA/D4HB (VGT, pacote motor regular): Válvula solenóide bypass arrefecimento EGR, Válvula EGR baixa potência, Sensor posição
da árvore de cames, Relé bomba combustível, Caixa de relés &
fusíveis E/R (RLY. 6/10)
D4HA (Pacote motor potência reduzida VGT) : Válvula solenóide bypass arrefecimento EGR, Válvula EGR baixa potência, Sensor posição da
árvore de cames, Relé bomba combustível, Actuador escape PCV
Actuador, Caixa de relés & fusíveis E/R (RLY. 6/10)

Manutenção
92
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
FUSÍVEL

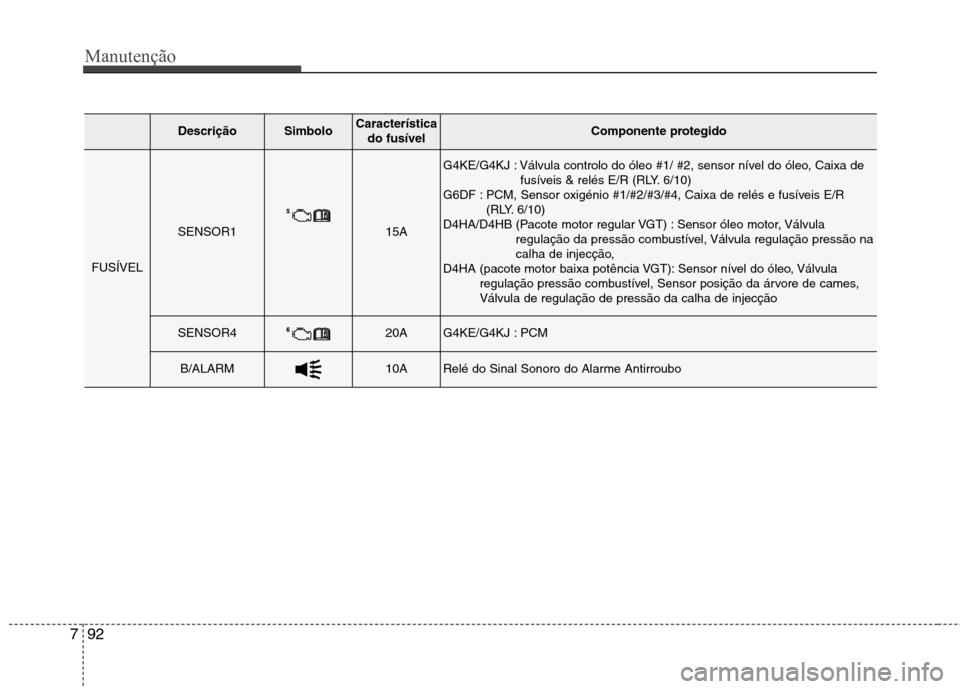

SENSOR115A
G4KE/G4KJ : Válvula controlo do óleo #1/ #2, sensor nível do óleo, Caixa de fusíveis & relés E/R (RLY. 6/10)
G6DF : PCM, Sensor oxigénio #1/#2/#3/#4, Caixa de relés e fusíveis E/R (RLY. 6/10)
D4HA/D4HB (Pacote motor regular VGT) : Sensor óleo motor, Válvula regulação da pressão combustível, Válvula regulação pressão na
calha de injecção,
D4HA (pacote motor baixa potência VGT): Sensor nível do óleo, Válvula regulação pressão combustível, Sensor posição da árvore de cames,Válvula de regulação de pressão da calha de injecção
SENSOR420AG4KE/G4KJ : PCM
B/ALARM10ARelé do Sinal Sonoro do Alarme Antirroubo

793
Manutenção

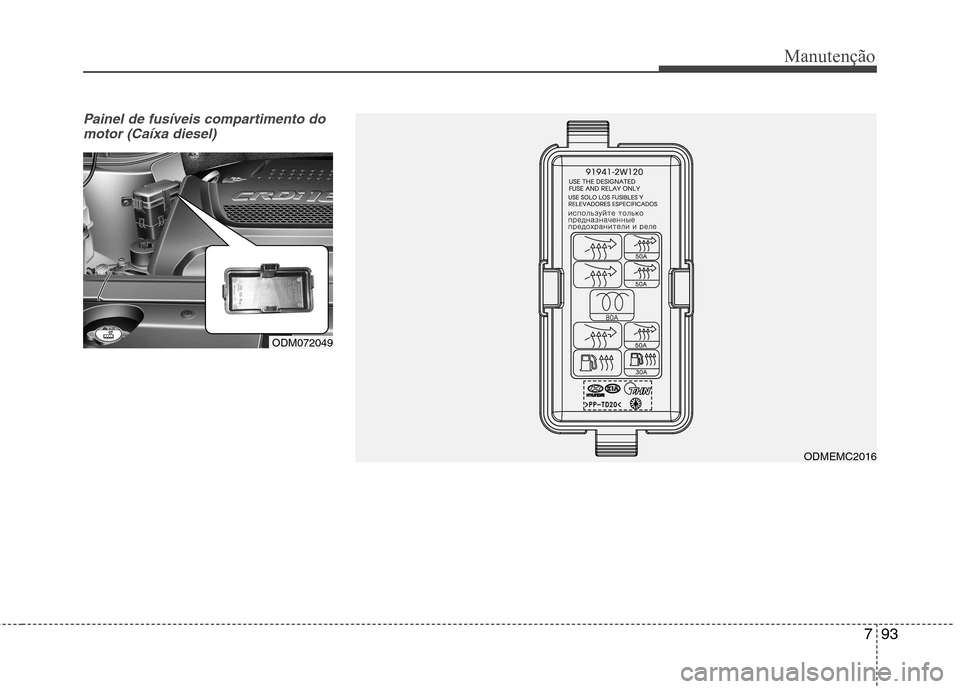

Painel de fusíveis compartimento domotor (Caíxa diesel)
ODM072049
ODMEMC2016

Manutenção
94
7

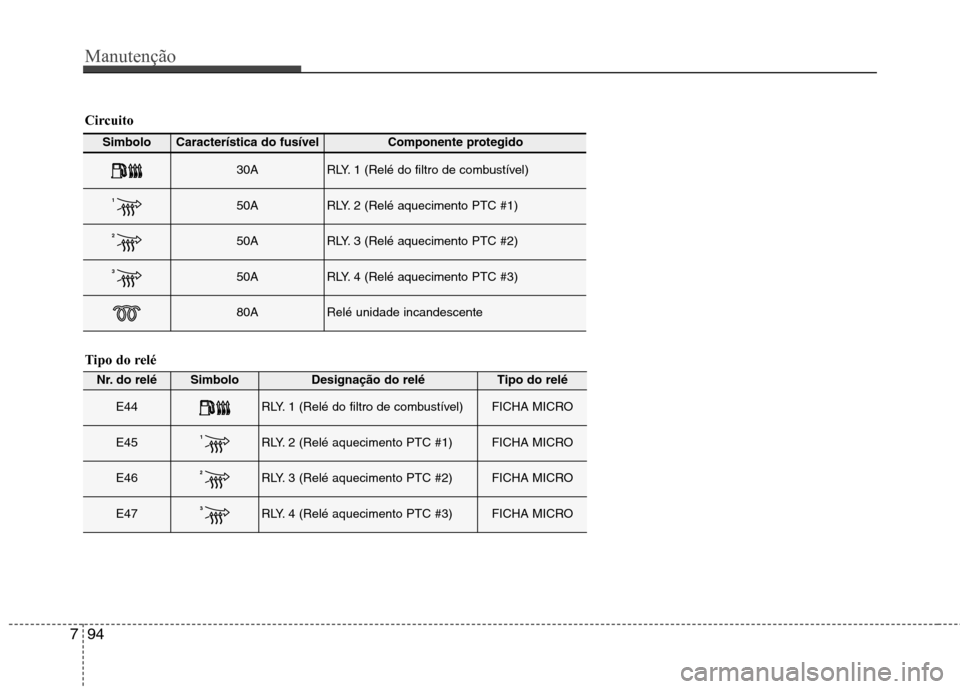

Simbolo Característica do fusívelComponente protegido
30ARLY. 1 (Relé do filtro de combustível)
150ARLY. 2 (Relé aquecimento PTC #1)
250ARLY. 3 (Relé aquecimento PTC #2)
350ARLY. 4 (Relé aquecimento PTC #3)
80ARelé unidade incandescente
Circuito
Tipo do relé
Nr. do reléSimboloDesignação do reléTipo do relé
E44RLY. 1 (Relé do filtro de combustível)FICHA MICRO
E451RLY. 2 (Relé aquecimento PTC #1)FICHA MICRO
E462RLY. 3 (Relé aquecimento PTC #2)FICHA MICRO
E473RLY. 4 (Relé aquecimento PTC #3)FICHA MICRO

795
Manutenção

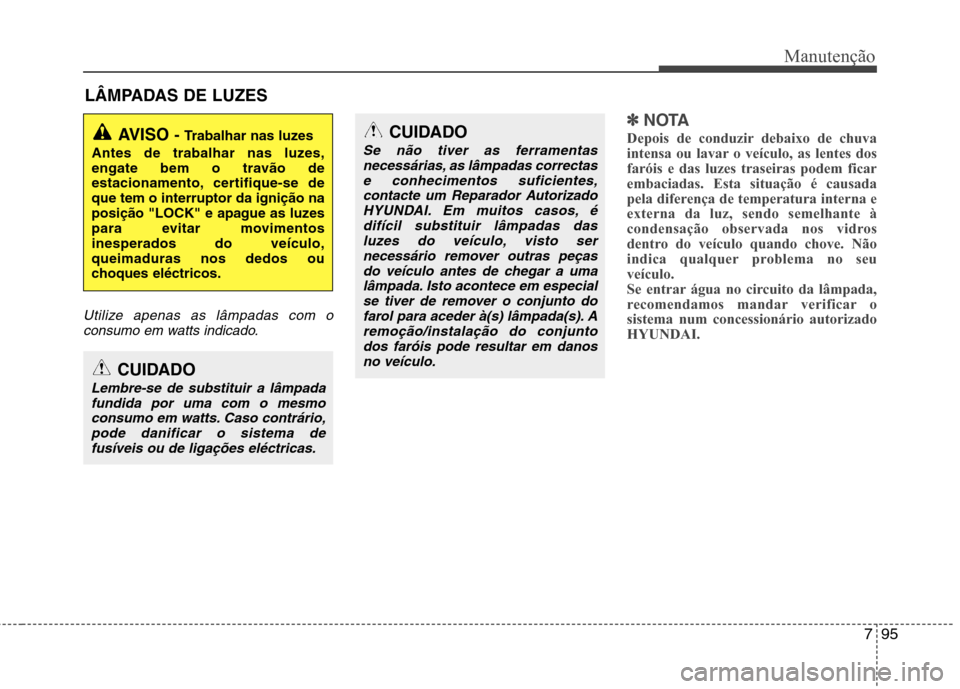

LÂMPADAS DE LUZES
Utilize apenas as lâmpadas com oconsumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dosfaróis e das luzes traseiras podem ficarembaciadas. Esta situação é causada
pela diferença de temperatura interna eexterna da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seuveículo.
Se entrar água no circuito da lâmpada,
recomendamos mandar verificar osistema num concessionário autorizadoHYUNDAI.AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmoconsumo em watts. Caso contrário,pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentasnecessárias, as lâmpadas correctas
e conhecimentos suficientes,contacte um Reparador AutorizadoHYUNDAI. Em muitos casos, é difícil substituir lâmpadas das
luzes do veículo, visto sernecessário remover outras peçasdo veículo antes de chegar a uma
lâmpada. Isto acontece em especialse tiver de remover o conjunto dofarol para aceder à(s) lâmpada(s). Aremoção/instalação do conjunto
dos faróis pode resultar em danosno veículo.

Manutenção
96
7

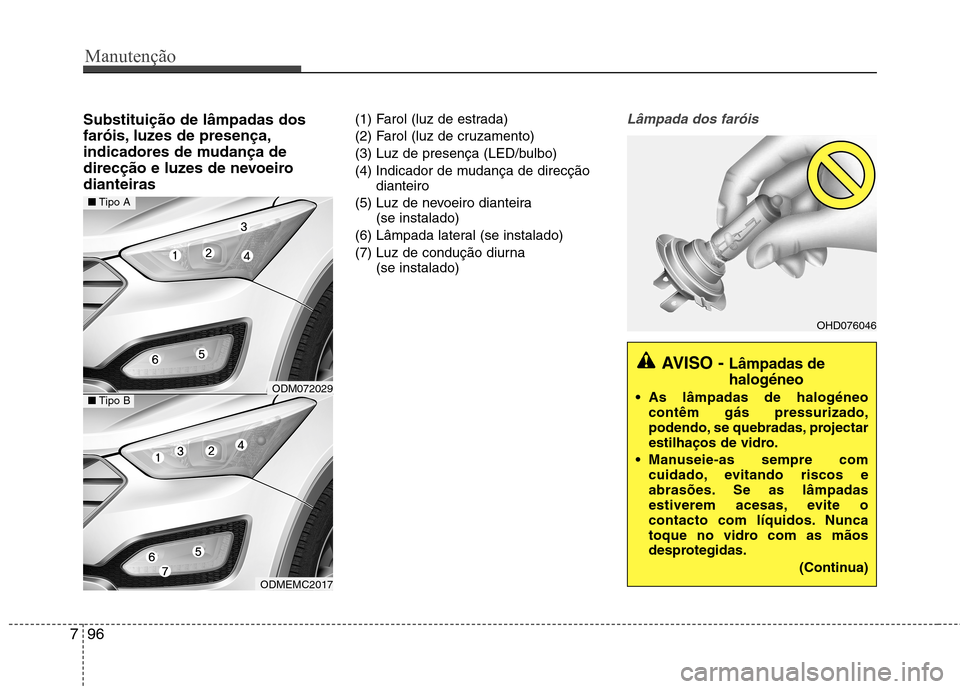

Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras (1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)
(3) Luz de presença (LED/bulbo)
(4) Indicador de mudança de direcção
dianteiro
(5) Luz de nevoeiro dianteira (se instalado)
(6) Lâmpada lateral (se instalado)
(7) Luz de condução diurna (se instalado)Lâmpada dos faróis
OHD076046
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneocontêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
Manuseie-as sempre com cuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas.
(Continua)
ODMEMC2017
■Tipo A
■Tipo BODM072029

797
Manutenção

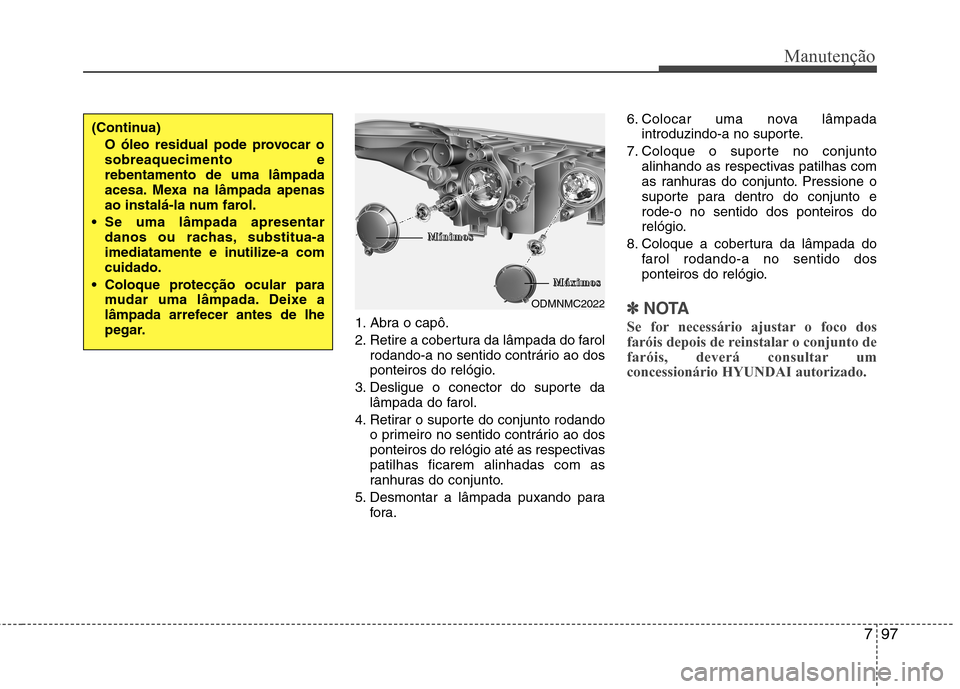

1. Abra o capô.
2. Retire a cobertura da lâmpada do farolrodando-a no sentido contrário ao dos
ponteiros do relógio.
3. Desligue o conector do suporte da lâmpada do farol.
4. Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio até as respectivaspatilhas ficarem alinhadas com as
ranhuras do conjunto.
5. Desmontar a lâmpada puxando para fora. 6. Colocar uma nova lâmpada
introduzindo-a no suporte.
7. Coloque o suporte no conjunto alinhando as respectivas patilhas com
as ranhuras do conjunto. Pressione o
suporte para dentro do conjunto erode-o no sentido dos ponteiros do
relógio.
8. Coloque a cobertura da lâmpada do farol rodando-a no sentido dos
ponteiros do relógio.✽✽ NOTA
Se for necessário ajustar o foco dos
faróis depois de reinstalar o conjunto de
faróis, deverá consultar umconcessionário HYUNDAI autorizado.ODMNMC2022
MMMMíííínnnniiiimmmmoooossss
MMMMááááxxxxiiiimmmmoooossss
(Continua)
O óleo residual pode provocar o sobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.

Manutenção
98
7

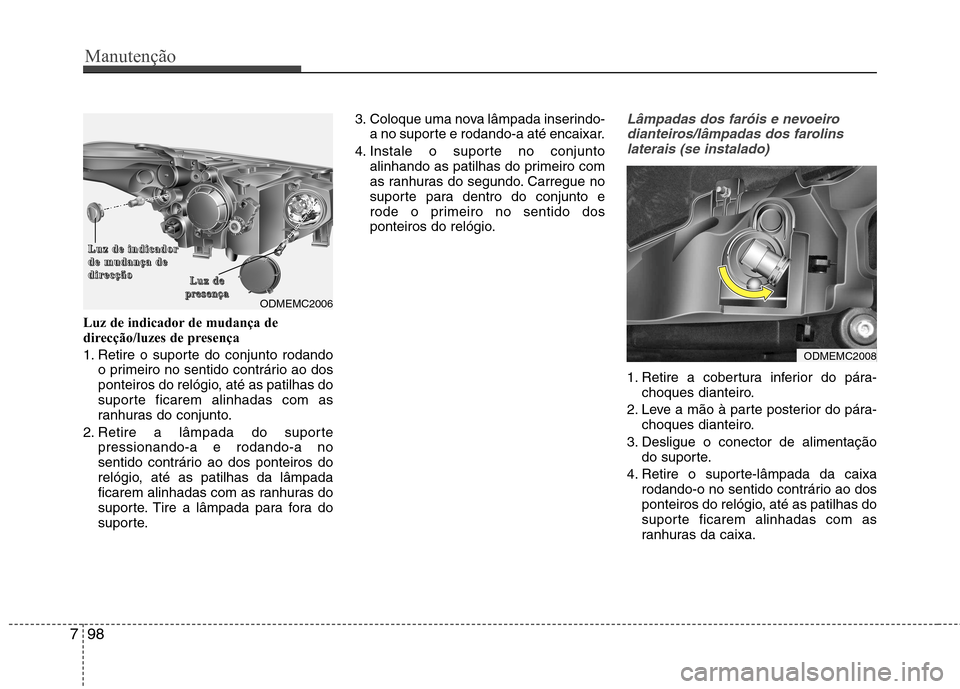

Luz de indicador de mudança de
direcção/luzes de presença
1. Retire o suporte do conjunto rodando
o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
2. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte. 3. Coloque uma nova lâmpada inserindo-
a no suporte e rodando-a até encaixar.
4. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
Lâmpadas dos faróis e nevoeiro
dianteiros/lâmpadas dos farolins laterais (se instalado)
1. Retire a cobertura inferior do pára- choques dianteiro.
2. Leve a mão à parte posterior do pára- choques dianteiro.
3. Desligue o conector de alimentação do suporte.
4. Retire o suporte-lâmpada da caixa rodando-o no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da caixa.
ODMEMC2008
ODMEMC2006
LLLLuuuuzzzz ddddeeee iiiinnnnddddiiiiccccaaaaddddoooorrrrddddeeee mmmmuuuuddddaaaannnnççççaaaa ddddeeeeddddiiiirrrreeeeccccççççããããooooLLLLuuuuzzzz ddddeeeepppprrrreeeesssseeeennnnççççaaaa

799
Manutenção
5. Instale o novo suporte-lâmpada nacaixa alinhando as patilhas do suporte
com as ranhuras da caixa. Pressione o
suporte para dentro da caixa e rode-o
no sentido dos ponteiros do relógio.
6. Ligue o conector de alimentação do suporte.

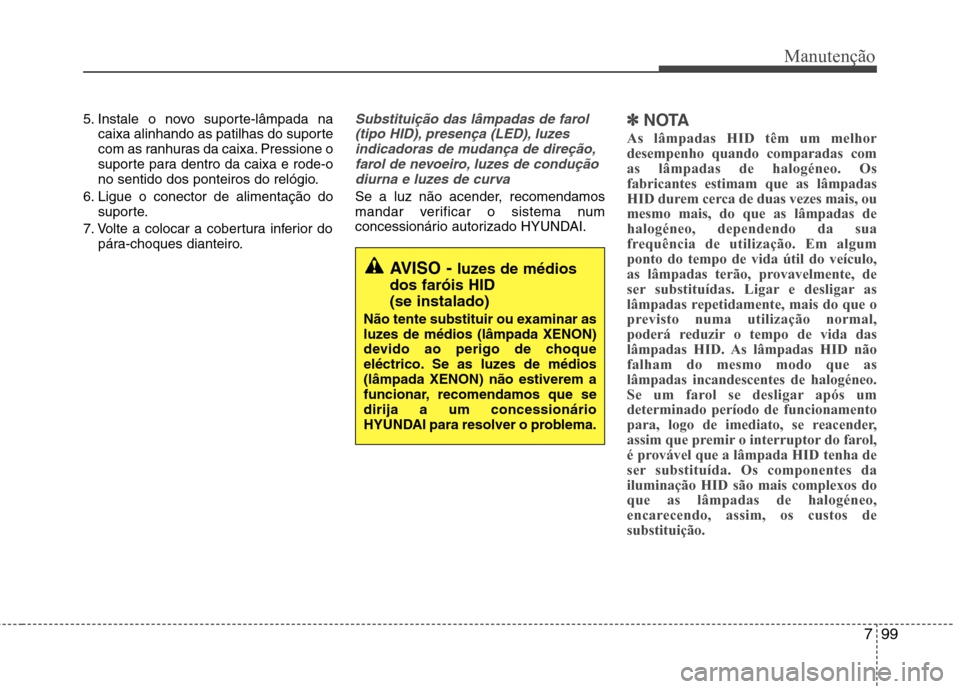

7. Volte a colocar a cobertura inferior do pára-choques dianteiro.Substituição das lâmpadas de farol
(tipo HID), presença (LED), luzesindicadoras de mudança de direção,farol de nevoeiro, luzes de condução
diurna e luzes de curva
Se a luz não acender, recomendamos
mandar verificar o sistema num
concessionário autorizado HYUNDAI.
✽✽ NOTA
As lâmpadas HID têm um melhor desempenho quando comparadas comas lâmpadas de halogéneo. Osfabricantes estimam que as lâmpadas
HID durem cerca de duas vezes mais, oumesmo mais, do que as lâmpadas dehalogéneo, dependendo da sua
frequência de utilização. Em algumponto do tempo de vida útil do veículo,
as lâmpadas terão, provavelmente, de
ser substituídas. Ligar e desligar as
lâmpadas repetidamente, mais do que o
previsto numa utilização normal,
poderá reduzir o tempo de vida das
lâmpadas HID. As lâmpadas HID nãofalham do mesmo modo que aslâmpadas incandescentes de halogéneo.
Se um farol se desligar após umdeterminado período de funcionamento
para, logo de imediato, se reacender,
assim que premir o interruptor do farol,
é provável que a lâmpada HID tenha de
ser substituída. Os componentes dailuminação HID são mais complexos doque as lâmpadas de halogéneo,
encarecendo, assim, os custos desubstituição.
AVISO - luzes de médios
dos faróis HID (se instalado)
Não tente substituir ou examinar as
luzes de médios (lâmpada XENON)
devido ao perigo de choque
eléctrico. Se as luzes de médios(lâmpada XENON) não estiverem a
funcionar, recomendamos que sedirija a um concessionário
HYUNDAI para resolver o problema.
