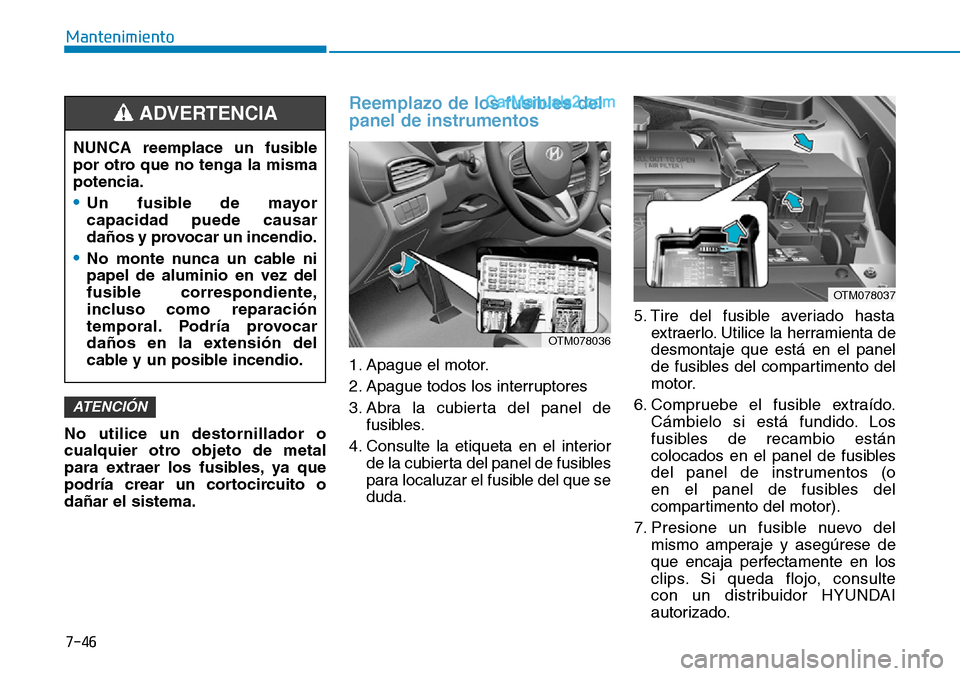

Page 701 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-46
Mantenimiento
No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
Reemplazo de los fusibles del
pan

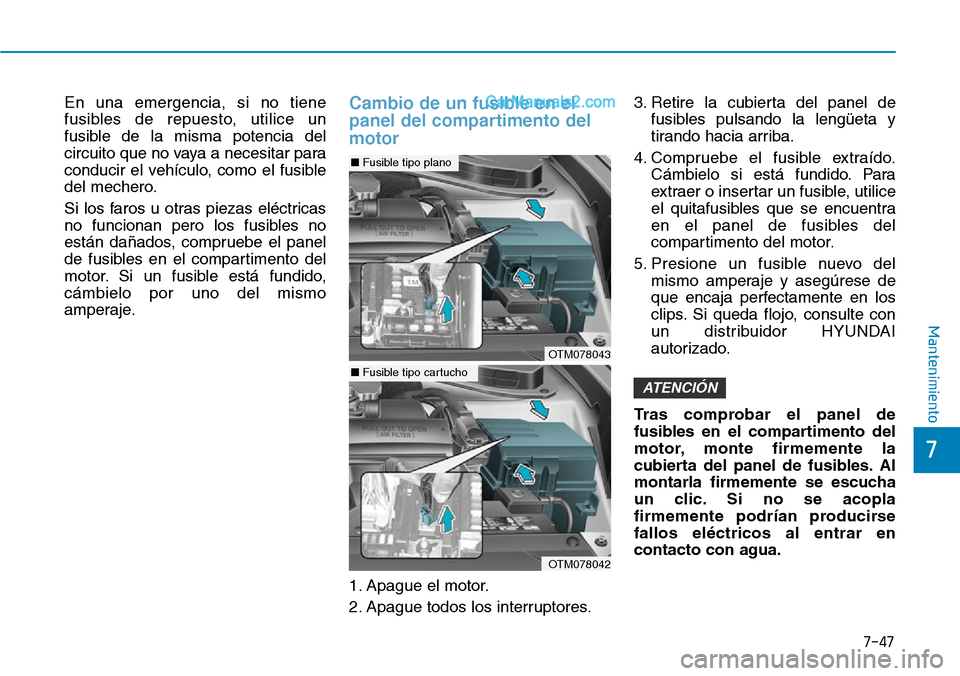

Page 702 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-47
7
Mantenimiento
En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del m

Page 703 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-48
Mantenimiento
Multifusible (Fusible principal)
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cu

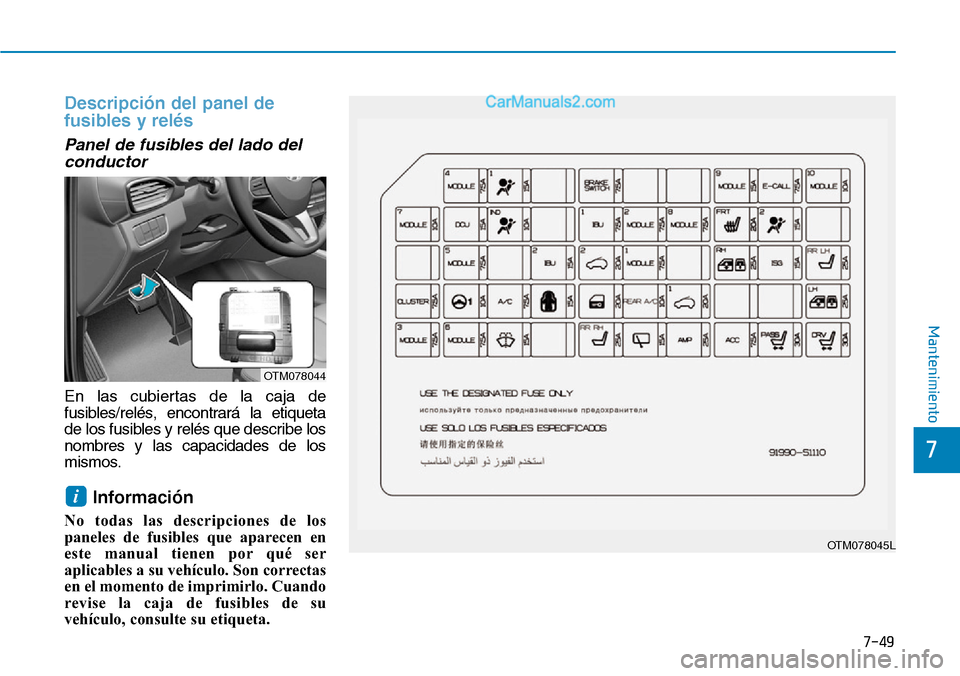

Page 704 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-49
7
Mantenimiento
Descripción del panel de
fusibles y relés
Panel de fusibles del lado del
conductor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relÃ

Page 705 of 771

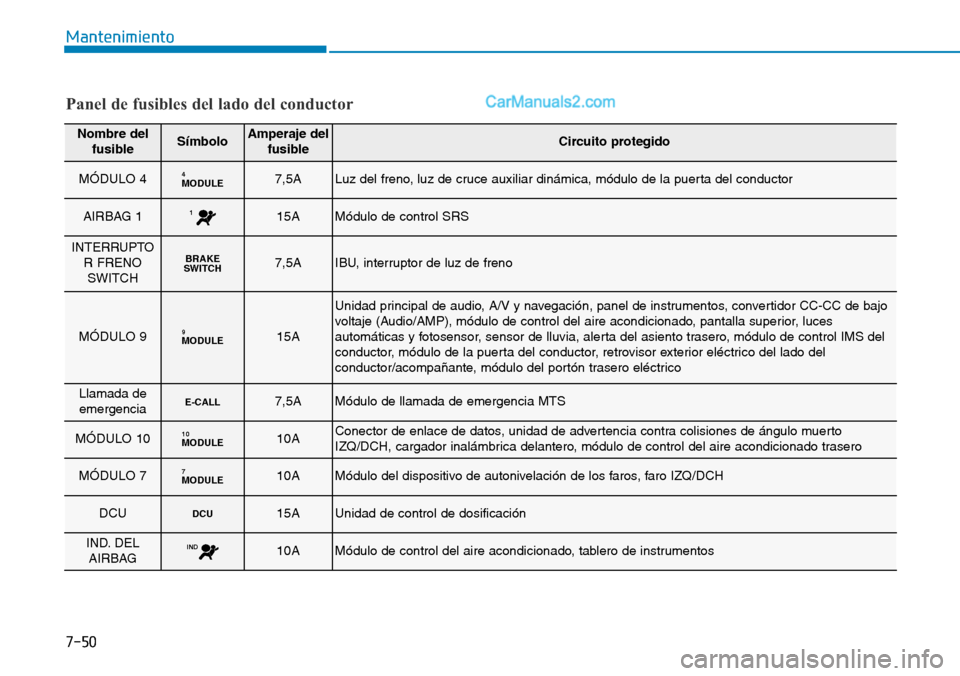

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-50
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
MÓDULO 4MODULE47,5ALuz del freno, luz de cruce auxiliar dinámica, módulo

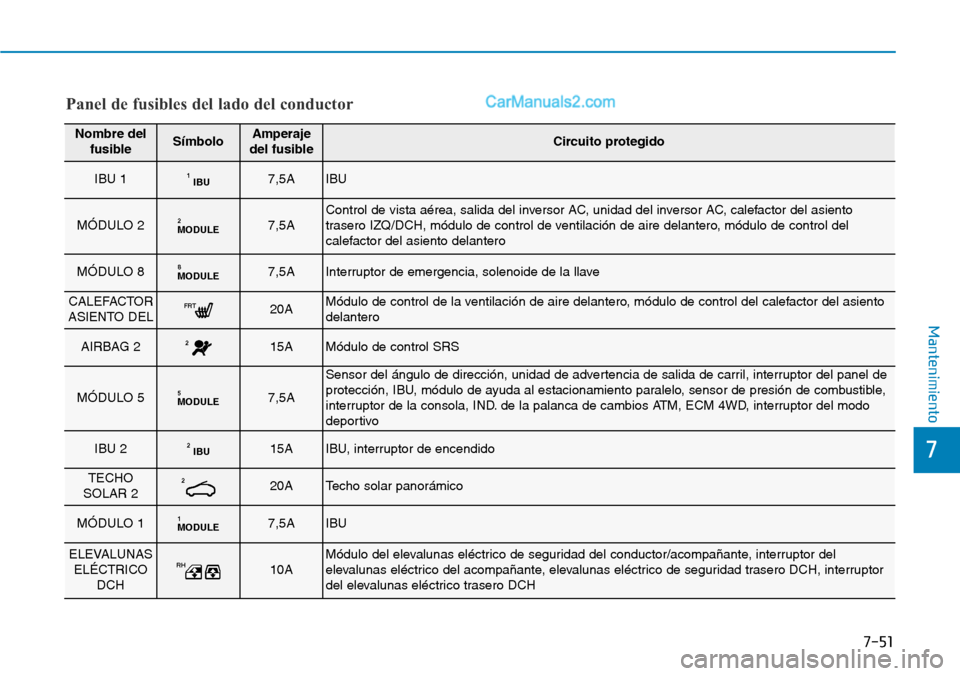

Page 706 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-51
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
IBU 1IBU17,5AIBU
MÓDULO 2MODULE27,5AControl de vista aérea, salida del

Page 707 of 771

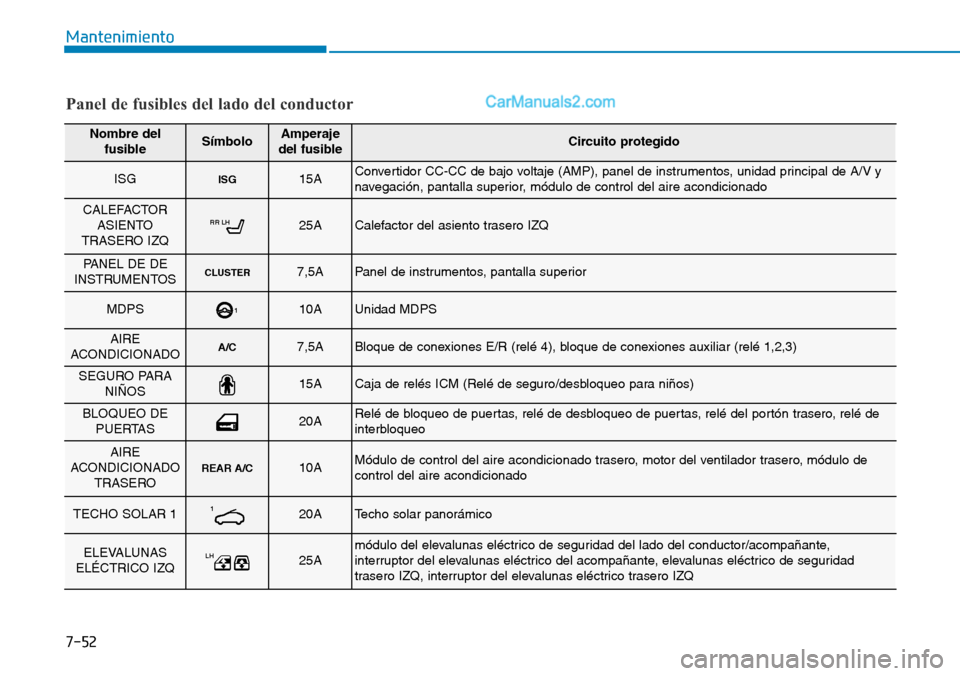

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-52
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
ISGISG15AConvertidor CC-CC de bajo voltaje (AMP), panel de instrumentos, un

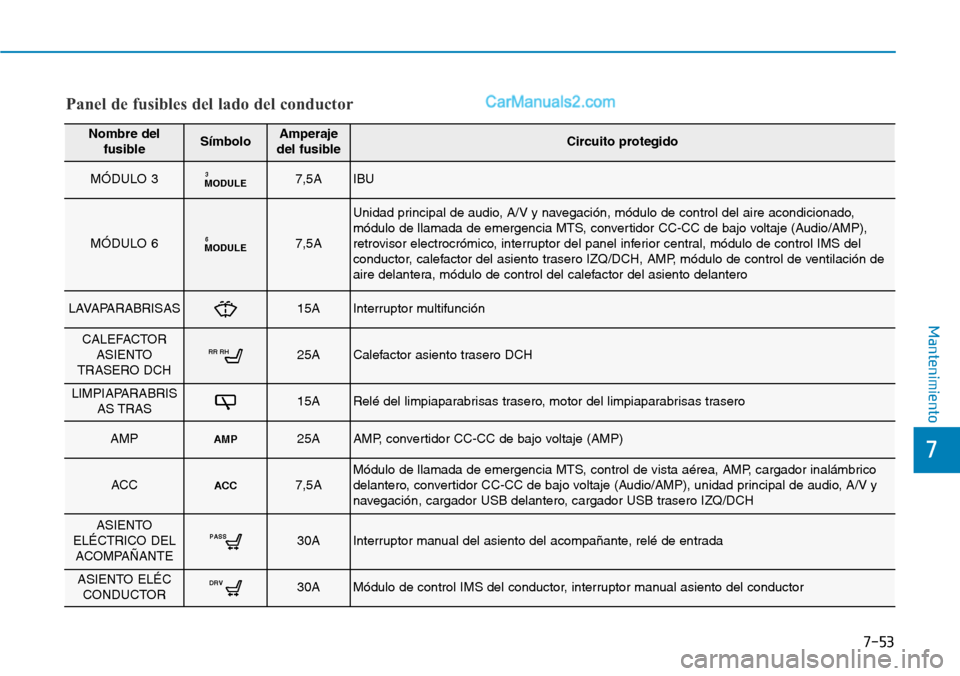

Page 708 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-53
7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 3MODULE37,5AIBU
MÓDULO 6MODULE67,5A
Unidad principal de audio, A

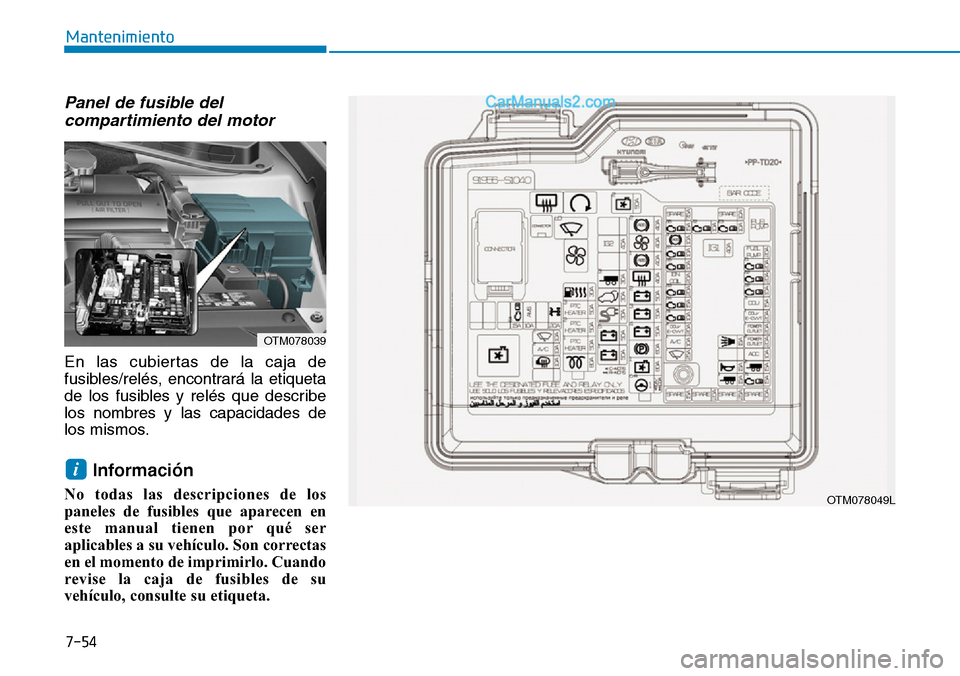

Page 709 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-54
Mantenimiento
Panel de fusible del
compartimiento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capaci

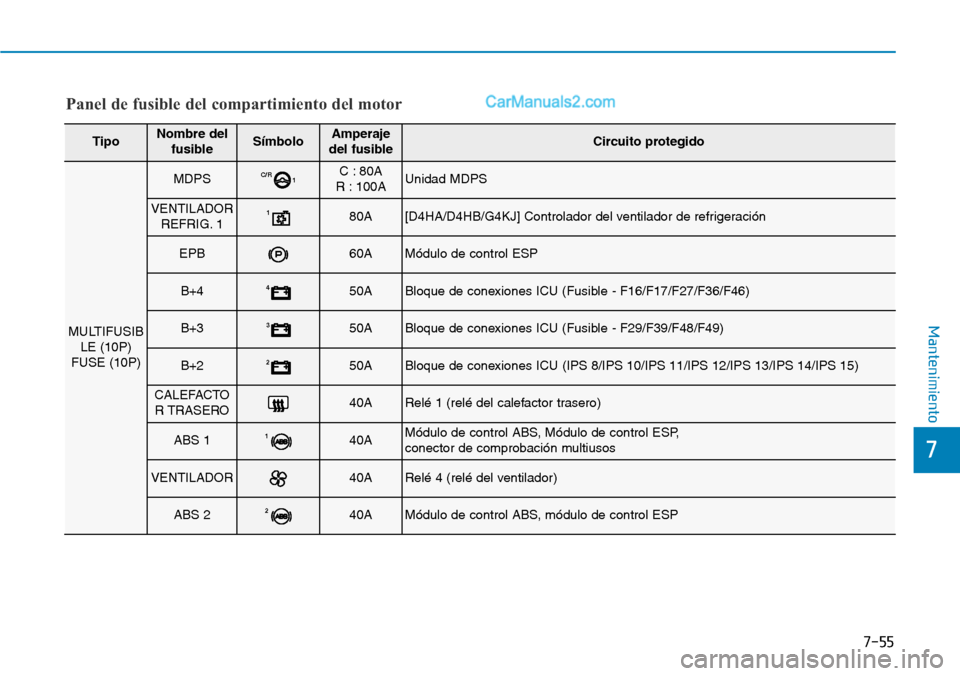

Page 710 of 771

Hyundai Santa Fe 2019  Manual del propietario (in Spanish) 7-55
7
Mantenimiento
Panel de fusible del compartimiento del motor
TipoNombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTIFUSIB
LE (10P)
FUSE (10P)
MDPSC/R
1C : 80A
R : 100AUnidad M
