Hyundai Santa Fe 2019 Manual del propietario (in Spanish)

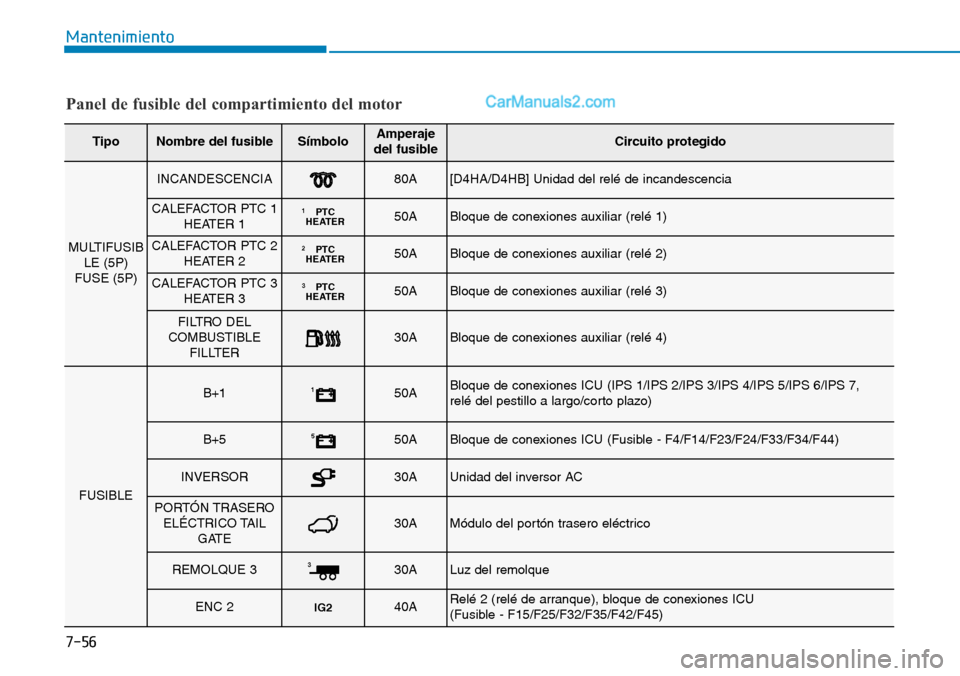

7-56
Mantenimiento
Panel de fusible del compartimiento del motor
TipoNombre del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTIFUSIB
LE (5P)
FUSE (5P)
INCANDESCENCIA80A[D4HA/D4HB] Unidad del relé de incandescencia
CALEFACTOR PTC 1
HEATER 1PTC
HEATER150ABloque de conexiones auxiliar (relé 1)
CALEFACTOR PTC 2
HEATER 2PTC
HEATER250ABloque de conexiones auxiliar (relé 2)
CALEFACTOR PTC 3
HEATER 3PTC
HEATER350ABloque de conexiones auxiliar (relé 3)
FILTRO DEL
COMBUSTIBLE
FILLTER30ABloque de conexiones auxiliar (relé 4)
FUSIBLE
B+1150ABloque de conexiones ICU (IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7,
relé del pestillo a largo/corto plazo)
B+5550ABloque de conexiones ICU (Fusible - F4/F14/F23/F24/F33/F34/F44)
INVERSOR30AUnidad del inversor AC
PORTÓN TRASERO
ELÉCTRICO TAIL
GATE30AMódulo del portón trasero eléctrico
REMOLQUE 3330ALuz del remolque
ENC 2IG240ARelé 2 (relé de arranque), bloque de conexiones ICU
(Fusible - F15/F25/F32/F35/F42/F45)

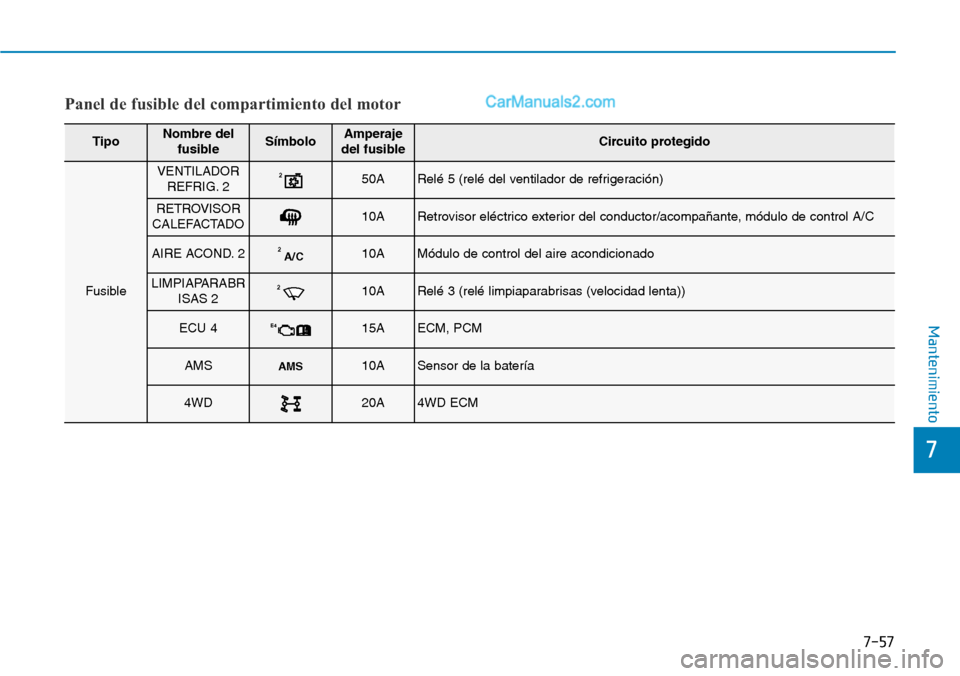

7-57
7
Mantenimiento
Panel de fusible del compartimiento del motor
TipoNombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
Fusible
VENTILADOR
REFRIG. 2250ARelé 5 (relé del ventilador de refrigeración)
RETROVISOR
CALEFACTADO10ARetrovisor eléctrico exterior del conductor/acompañante, módulo de control A/C
AIRE ACOND. 2A/C210AMódulo de control del aire acondicionado
LIMPIAPARABR
ISAS 2210ARelé 3 (relé limpiaparabrisas (velocidad lenta))
ECU 4E415AECM, PCM
AMSAMS10ASensor de la batería
4WD20A4WD ECM

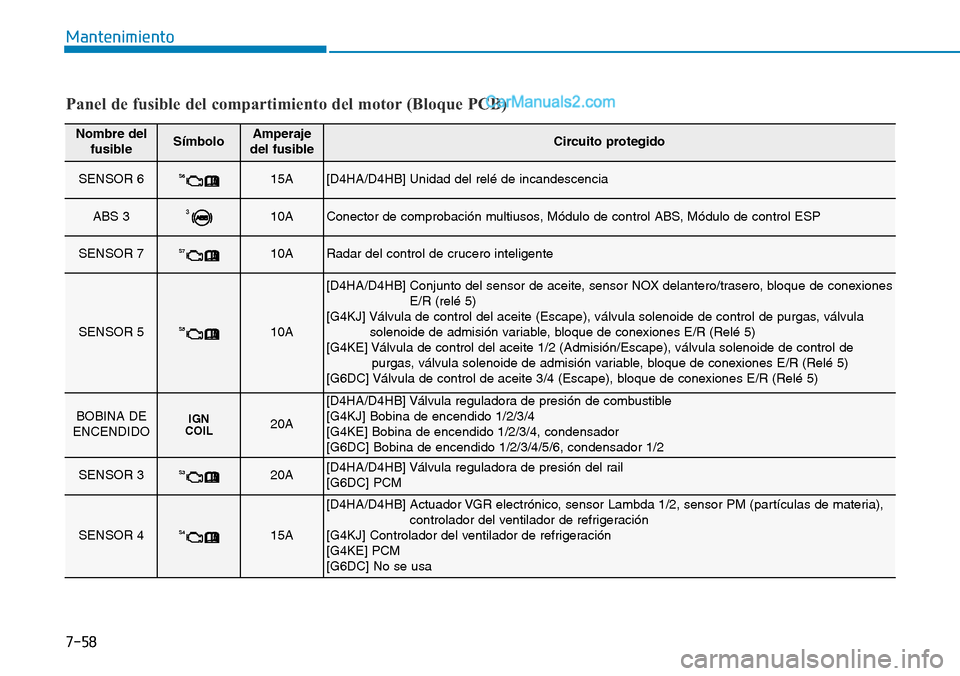

7-58
Mantenimiento
Panel de fusible del compartimiento del motor (Bloque PCB)
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
SENSOR 6S615A[D4HA/D4HB] Unidad del relé de incandescencia
ABS 3310AConector de comprobación multiusos, Módulo de control ABS, Módulo de control ESP
SENSOR 7S710ARadar del control de crucero inteligente
SENSOR 5S510A
[D4HA/D4HB] Conjunto del sensor de aceite, sensor NOX delantero/trasero, bloque de conexiones
E/R (relé 5)
[G4KJ] Válvula de control del aceite (Escape), válvula solenoide de control de purgas, válvula
solenoide de admisión variable, bloque de conexiones E/R (Relé 5)
[G4KE] Válvula de control del aceite 1/2 (Admisión/Escape), válvula solenoide de control de
purgas, válvula solenoide de admisión variable, bloque de conexiones E/R (Relé 5)
[G6DC] Válvula de control de aceite 3/4 (Escape), bloque de conexiones E/R (Relé 5)
BOBINA DE
ENCENDIDO IGN
COIL20A
[D4HA/D4HB] Válvula reguladora de presión de combustible
[G4KJ] Bobina de encendido 1/2/3/4
[G4KE] Bobina de encendido 1/2/3/4, condensador
[G6DC] Bobina de encendido 1/2/3/4/5/6, condensador 1/2
SENSOR 3S320A[D4HA/D4HB] Válvula reguladora de presión del rail
[G6DC] PCM
SENSOR 4S415A
[D4HA/D4HB] Actuador VGR electrónico, sensor Lambda 1/2, sensor PM (partículas de materia),
controlador del ventilador de refrigeración
[G4KJ] Controlador del ventilador de refrigeración
[G4KE] PCM
[G6DC] No se usa

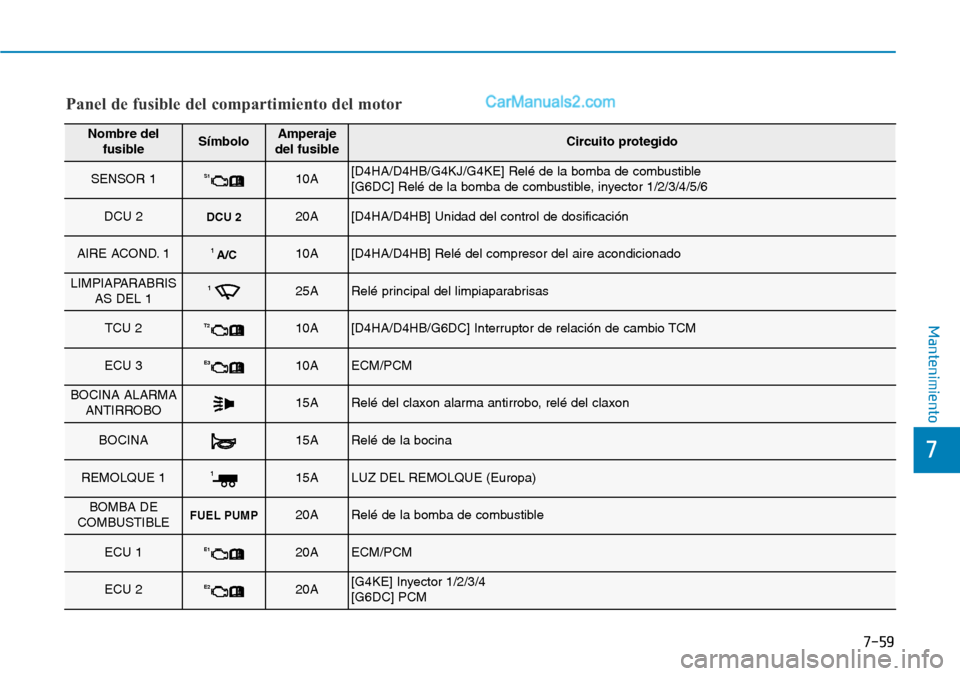

7-59
7
Mantenimiento
Panel de fusible del compartimiento del motor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
SENSOR 1S110A[D4HA/D4HB/G4KJ/G4KE] Relé de la bomba de combustible
[G6DC] Relé de la bomba de combustible, inyector 1/2/3/4/5/6
DCU 2DCU 220A[D4HA/D4HB] Unidad del control de dosificación
AIRE ACOND. 1 A/C110A[D4HA/D4HB] Relé del compresor del aire acondicionado
LIMPIAPARABRIS
AS DEL 1 125ARelé principal del limpiaparabrisas
TCU 2T210A[D4HA/D4HB/G6DC] Interruptor de relación de cambio TCM
ECU 3E310AECM/PCM
BOCINA ALARMA
ANTIRROBO 15ARelé del claxon alarma antirrobo, relé del claxon
BOCINA 15ARelé de la bocina
REMOLQUE 1 115ALUZ DEL REMOLQUE (Europa)
BOMBA DE
COMBUSTIBLE FUEL PUMP20ARelé de la bomba de combustible
ECU 1E120AECM/PCM
ECU 2E220A[G4KE] Inyector 1/2/3/4
[G6DC] PCM

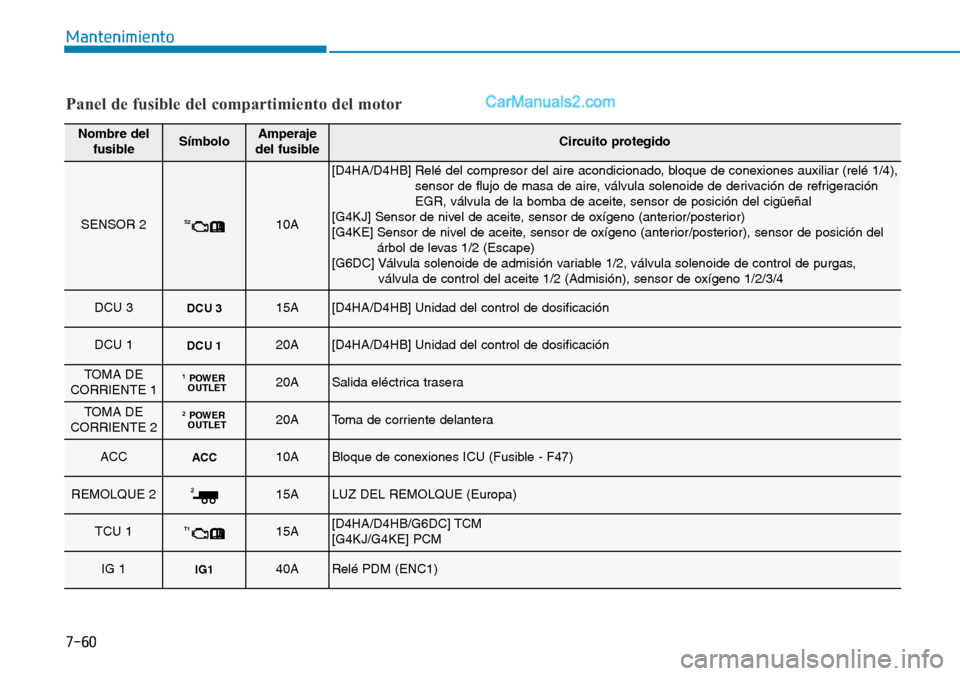

7-60
Mantenimiento
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
SENSOR 2S210A
[D4HA/D4HB] Relé del compresor del aire acondicionado, bloque de conexiones auxiliar (relé 1/4),
sensor de flujo de masa de aire, válvula solenoide de derivación de refrigeración
EGR, válvula de la bomba de aceite, sensor de posición del cigüeñal
[G4KJ] Sensor de nivel de aceite, sensor de oxígeno (anterior/posterior)
[G4KE] Sensor de nivel de aceite, sensor de oxígeno (anterior/posterior), sensor de posición del
árbol de levas 1/2 (Escape)
[G6DC] Válvula solenoide de admisión variable 1/2, válvula solenoide de control de purgas,
válvula de control del aceite 1/2 (Admisión), sensor de oxígeno 1/2/3/4
DCU 3DCU 315A[D4HA/D4HB] Unidad del control de dosificación
DCU 1DCU 120A[D4HA/D4HB] Unidad del control de dosificación
TOMA DE
CORRIENTE 1 1POWER
OUTLET20ASalida eléctrica trasera
TOMA DE
CORRIENTE 2 2POWER
OUTLET20AToma de corriente delantera
ACCACC10ABloque de conexiones ICU (Fusible - F47)
REMOLQUE 2 215ALUZ DEL REMOLQUE (Europa)
TCU 1T115A[D4HA/D4HB/G6DC] TCM
[G4KJ/G4KE] PCM
IG 1IG140ARelé PDM (ENC1)
Panel de fusible del compartimiento del motor

7-61
7
Mantenimiento

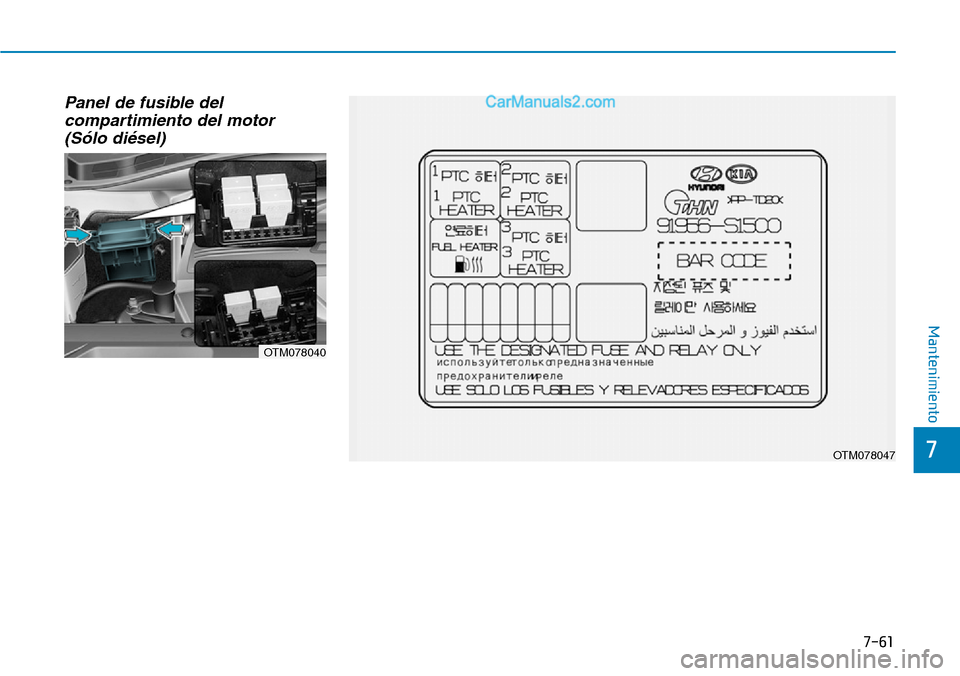

Panel de fusible del
compartimiento del motor
(Sólo diésel)
OTM078040
OTM078047

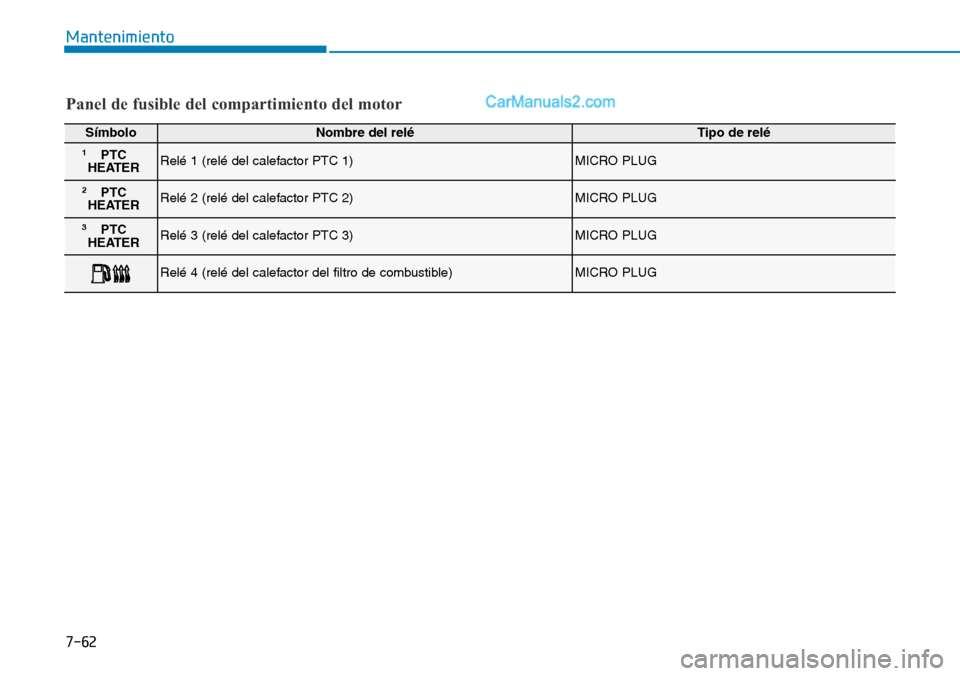

7-62
Mantenimiento
Símbolo Nombre del reléTipo de relé
1PTC
HEATERRelé 1 (relé del calefactor PTC 1)MICRO PLUG
2PTC
HEATERRelé 2 (relé del calefactor PTC 2)MICRO PLUG
3PTC
HEATERRelé 3 (relé del calefactor PTC 3)MICRO PLUG
Relé 4 (relé del calefactor del filtro de combustible)MICRO PLUG
Panel de fusible del compartimiento del motor

7-63
7
Mantenimiento

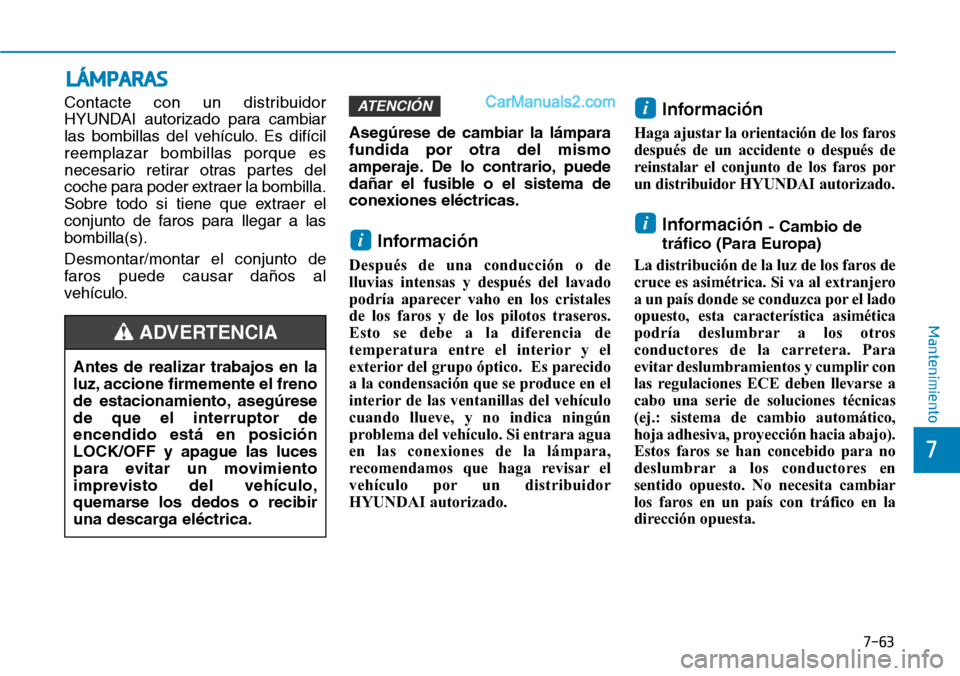

Contacte con un distribuidor
HYUNDAI autorizado para cambiar
las bombillas del vehículo. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede causar daños al
vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de una conducción o de
lluvias intensas y después del lavado
podría aparecer vaho en los cristales
de los faros y de los pilotos traseros.
Esto se debe a la diferencia de
temperatura entre el interior y el
exterior del grupo óptico. Es parecido
a la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Información
Haga ajustar la orientación de los faros
después de un accidente o después de
reinstalar el conjunto de los faros por
un distribuidor HYUNDAI autorizado.
Información - Cambio de
tráfico (Para Europa)
La distribución de la luz de los faros de
cruce es asimétrica. Si va al extranjero
a un país donde se conduzca por el lado
opuesto, esta característica asimética
podría deslumbrar a los otros
conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(ej.: sistema de cambio automático,
hoja adhesiva, proyección hacia abajo).
Estos faros se han concebido para no
deslumbrar a los conductores en
sentido opuesto. No necesita cambiar
los faros en un país con tráfico en la
dirección opuesta.i
i
i
ATENCIÓN
LÁMPARAS
Antes de realizar trabajos en la
luz, accione firmemente el freno
de estacionamiento, aseg

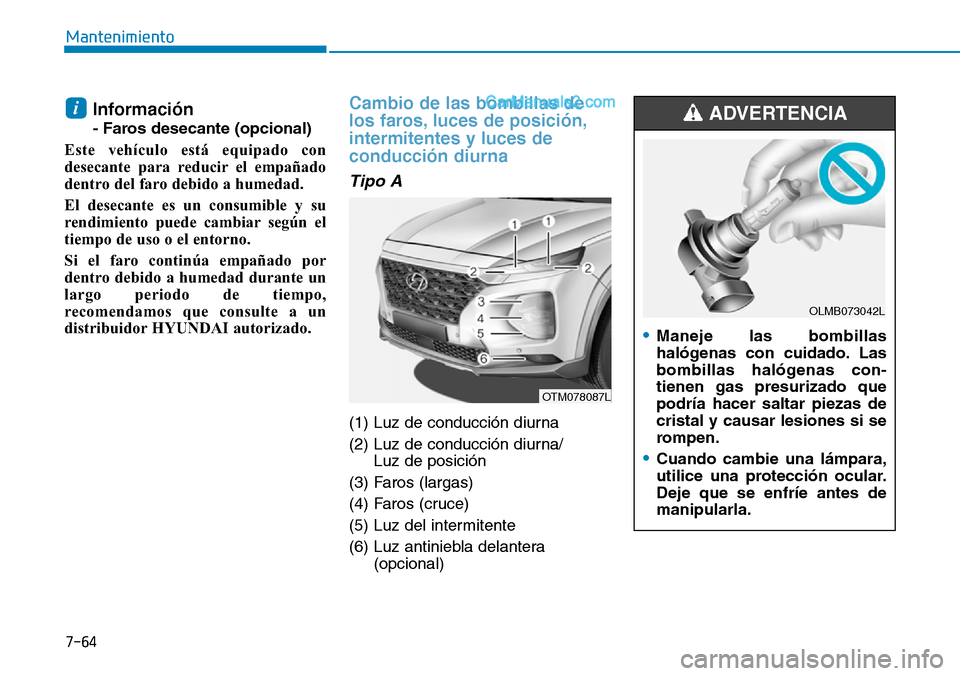

7-64
Mantenimiento
Información
- Faros desecante (opcional)
Este vehículo está equipado con
desecante para reducir el empañado
dentro del faro debido a humedad.
El desecante es un consumible y su
rendimiento puede cambiar según el
tiempo de uso o el entorno.
Si el faro continúa empañado por
dentro debido a humedad durante un
largo periodo de tiempo,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
Cambio de las bombillas de
los faros, luces de posición,
intermitentes y luces de
conducción diurna
Tipo A
(1) Luz de conducción diurna
(2) Luz de conducción diurna/
Luz de posición
(3) Faros (largas)
(4) Faros (cruce)
(5) Luz del intermitente
(6) Luz antiniebla delantera
(opcional)
i
•Maneje las bombillas
halógenas con cuidado. Las
bombillas halógenas con-
tienen gas presurizado que
podría hacer saltar piezas de
cristal y causar lesiones si se
rompen.
•Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA
OLMB073042L
OTM078087L

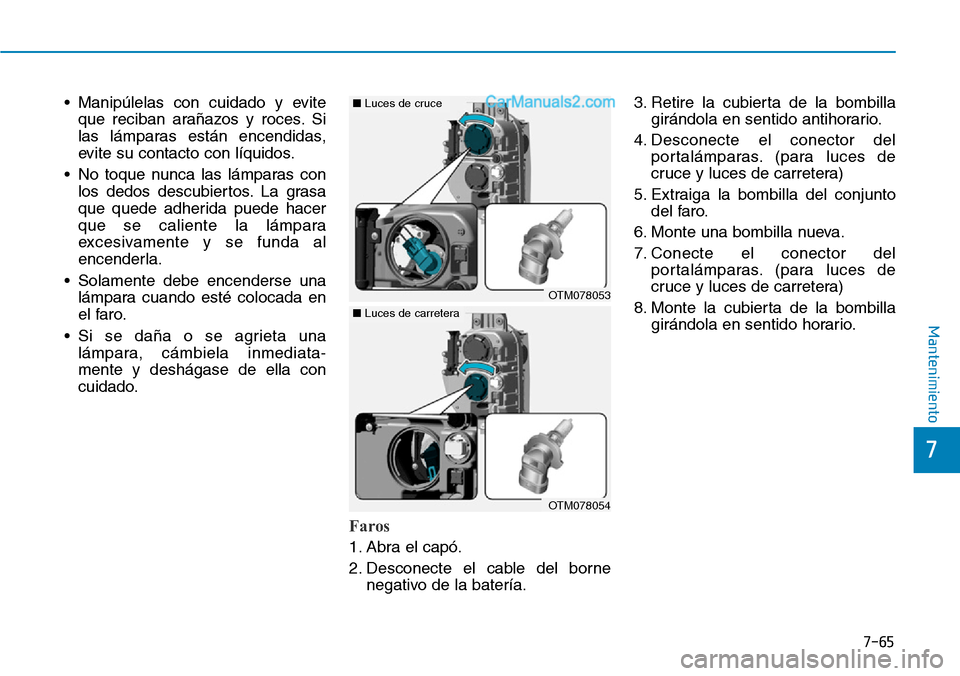

7-65
7
Mantenimiento
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
• No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla.
• Solamente debe encenderse una
lámpara cuando esté colocada en
el faro.
• Si se daña o se agrieta una
lámpara, cámbiela inmediata-
mente y deshágase de ella con
cuidado.
Faros
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.3. Retire la cubierta de la bombilla
girándola en sentido antihorario.
4. Desconecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
5. Extraiga la bombilla del conjunto
del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del
portalámparas. (para luces de
cruce y luces de carretera)
8. Monte la cubierta de la bombilla
girándola en sentido horario.
OTM078053
■Luces de cruce
OTM078054
■Luces de carretera
