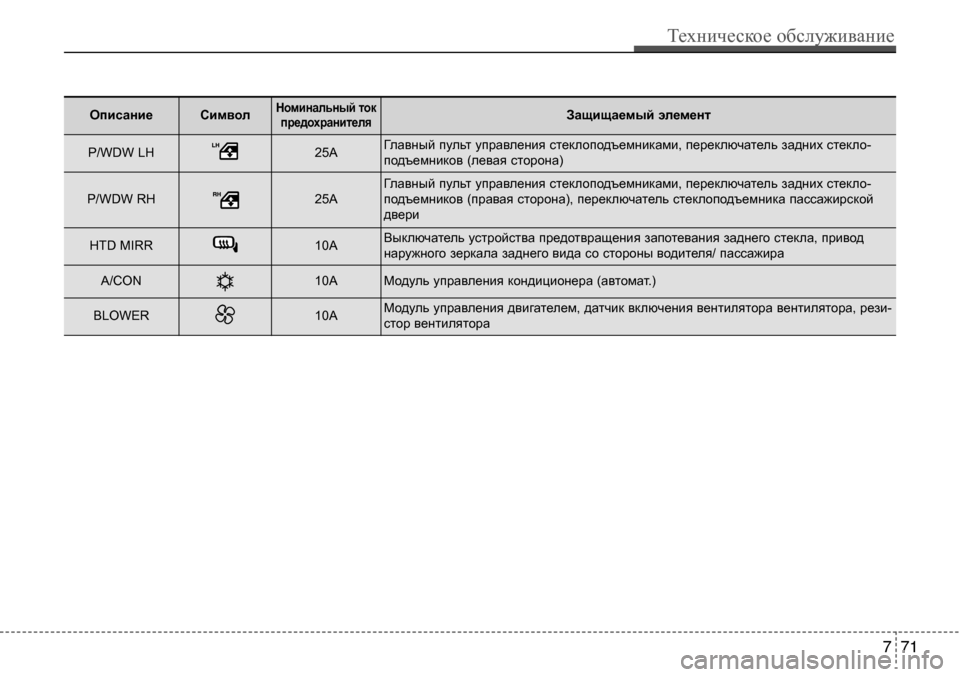

описаниесимволноминальный токпредохранителяЗащищаемый элемент
P/WDW LH25AГлавный пульт управления стеклоподъемниками, переключате ль задних стекло-
подъемников (левая сторона)
P/WDW RH25AГлавный пульт управления стеклоподъемниками, переключате ль задних стекло-
подъемников (правая сторона), переключатель стеклоподъемник а пассажирской
двери
HTD MIRR10AВыключатель устройства предотвращения запотевания заднего ст екла, привод
наружного зеркала заднего вида со стороны водителя/ п ассажира
A/CON10AМодуль управления кондиционера (автомат.)
BLOWER10AМодуль управления двигателем, датчик включения вентилятора вентилятора, рези-
стор вентилятора
Техническое обслуживание
71
7

Панель плавких предохранителей в моторном отсеке
7 72
Техническое обслуживание

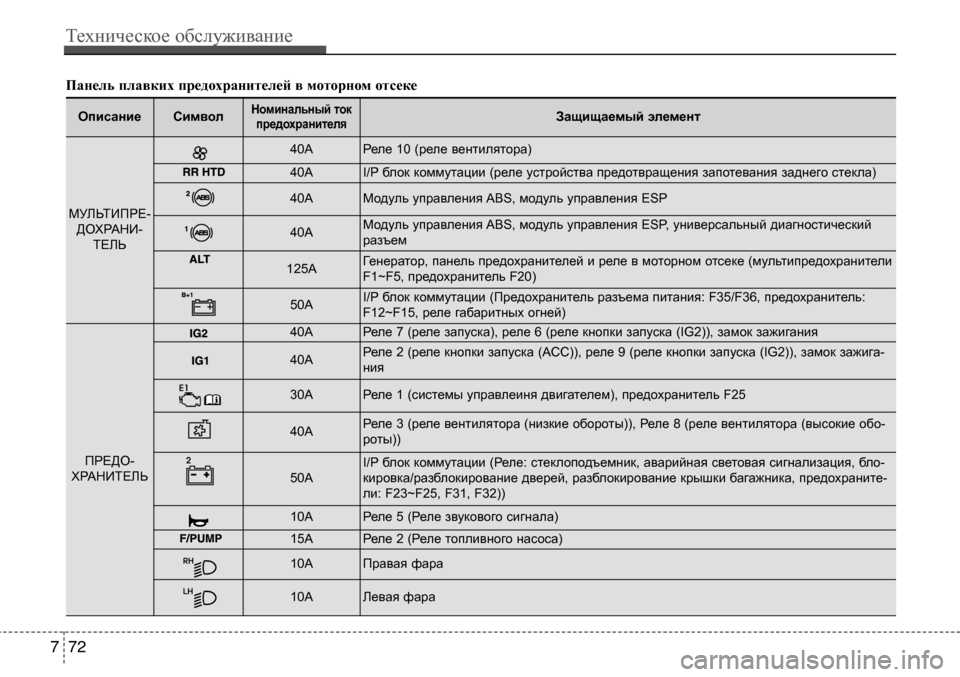

описаниесимволноминальный токпредохранителяЗащищаемый элемент
МУЛЬТИПРЕ-
ДОХРАНИ- ТЕЛЬ
40AРеле 10 (реле вентилятора)
40AI/P блок коммутации (реле устройства предотвращения запоте вания заднего стекла)
40AМодуль управления ABS, модуль управления ESP
40AМодуль управления ABS, модуль управления ESP, универсальный диа гностический
разъем
125AГенератор, панель предохранителей и реле в моторном о тсеке (мультипредохранители
F1~F5, предохранитель F20)
50AI/P блок коммутации (Предохранитель разъема питания: F35 /F36, предохранитель:
F12~F15, реле габаритных огней)
ПРЕДО-
ХРАНИТЕЛЬ
40AРеле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), за мок зажигания
40AРеле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажига-
ния
30AРеле 1 (системы управлеиня двигателем), предохранитель F25
40AРеле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле ве нтилятора (высокие обо-
роты))
50AI/P блок коммутации (Реле: стеклоподъемник, аварийная св етовая сигнализация, бло-
кировка/разблокирование дверей, разблокирование крышки багажника, предохраните-
ли: F23~F25, F31, F32))
10AРеле 5 (Реле звукового сигнала)
15AРеле 2 (Реле топливного насоса)
10AПравая фара
10AЛевая фара

Техническое обслуживание
73
7
описаниесимволноминальный ток
предохранителяЗащищаемый элемент
ПРЕДО-
ХРАНИТЕЛЬ
10AРеле 4 (Реле кондиционера)
10AПанель предохранителей и реле в моторном отсеке (реле ф ар головного освещения)
INJECTOR15AМодуль управления двигателем, модуль управления коробко й передач ¹ #1~4, регули-
рующий клапан подачи масла, Реле 12 (реле топливного нас оса)
10A
Модуль управления двигателем, датчик положения распредели тельного вала, элек-
тромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз), модуль
иммобилайзера, Реле 3 (реле вентилятора (низкие обороты )), Реле 4 (Реле кондицио-
нера), Реле 8 (реле вентилятора (высокие обороты))
10AМодуль управления коробкой передач
IGN COIL15AКатушка зажигания № 1~4, Конденсатор
B/UP LAMP10AМодуль управления коробкой передач, датчик диапазонов авто матической трансмис-
сии, комбинация приборов, модуль управления электрообор удованием кузова, задние
комбинированные фонари (левая/правая сторона

ЛАМПы осВеЩенИЯ
Используйте лампы с требуемой
величиной мощности.
] К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, рекомендуется проверить
систему у авторизованного дилера
компании Hyundai.остороЖно
- Выполнение работ, связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, задействуйте стоя-
ночный тормоз, убедитесь, что
ключ зажигания установлен в
положение “LOCK” и выключите
лампы во избежание непре-
двиденного перемещения авто- мобиля, ожога рук или полученияудара электрическим током.
ВнИМАнИе
При замене сгоревших ламп используйте новые лампы той
же мощности. В противном случае, может произойти пере-горание плавкого предохрани-теля или повреждение элект-
рической проводки.
ВнИМАнИе
• Если у вас нет необходимых инструментов, ламп с требуе-
мой номинальной мощностью
и опыта выполнения
подобных работ, рекоменду-
ется обратиться к
авторизованному дилеру
компании HYUNDAI.
Во многих случаях замена ламп
в автомобиле затруднена
другими деталями, которые
необходимо демонтироватьдля получения доступа клампе. В особенности этокасается демонтажа узла
фары для замены ламп.
Снятие/установка узла фары может привести к
повреждению автомобиля.
• Не устанавливайте дополни- тельную лампу или свето-
диод. В противном случае
лампа может не работать должным образом, а в блоке
предохранителей или элек- тропроводке может возник- нуть неисправность.
7 74
Техническое обслуживание

Замена ламп в фарах,
габаритных фонарях,
указателях поворота
и противотуманных фарах
(1) Фары (дальний свет/ближний свет) (2) Габаритный фонарь
(3) Передний указатель поворота (4) Противотуманная фара (при наличии)
Лампы фары
1. Откройте капот.
2. Снимите крышку ламп фары
вращением против часовой
стрелки.
3. Отсоедините разъем от патрона лампы фары.
4. Отстегните проволочный фиксатор лампы фары, нажав его конец и
толкнув вперед.
5. Извлеките лампу из узла фары.
6. Установите новую лампу фары и пристегните ее проволочным фик-
сатором, вложив его в канавку на
цоколе лампы.
7. Подсоедините разъем от патрона лампы фары.
8. Установите крышку лампы фары вращением по часовой стрелке.
] К СВЕДЕНИЮ - Бифункцио-
нальная прожекторная фара
При переключении фары с ближнего
на дальний свет или наоборот можно
услышать звук перемещения, однако
это не указывает на неисправность
фары.
ORB070025ORBC070048
Техническое обслуживание
75
7
■ Лампа MFR
(многофокусного отражателя)■ Лампа MFR (многофокусного отражателя)
ORB073025
■ Бифункциональная прожекторнаяфара
ORBC073048
■ Бифункциональная прожекторнаяфара

]К СВЕДЕНИЮ
Если после установки фары
требуется ее регулировка, рекоменду-
ется обратиться за консультацией к
авторизованному дилеру Hyundai.
Изменение стороны движения
(Бифункциональная прожекторная
лампа)
Распределение ближнего света фар
является ассиметричным.
При поездке заграницу с противопо-
ложной стороной движения транспор-
та эта ассиметричная часть может
ослеплять водителя встречного авто- мобиля. Для предотвращения ослеп- ления, директива Европейской эконо-
мической комиссии требует наличия вавтомобиле нескольких технических решений (например, системы автома- тической смены света фар, самоклея-
щиеся полоски и т.п.). Фары на данном
автомобиле не ослепляют водителей встречных машин. Таким образом, не
требуется осуществлять замену фар в
стране с противоположной стороной движения транспорта. Габаритный фонарь
1. Откройте капот.
2. Снимите крышку ламп фары,
вращая ее против часовой стрелки.
3. Извлеките патрон, потянув его наружу.
4. Извлеките лампу, потянув ее из пат- рона.
5. Вставьте новую лампу в патрон.
6. Установите патрон на место.
7. Установите на место крышку ламп фары, вращая ее по часовой
стрелке.
ohd076046
7 76
Техническое обслуживание
■ Лампа MFR (многофокусного отражателя)
orb073072
■ Бифункциональная прожекторная
фара

Лампа указателя поворота
1. Остановите двигатель и откройтекапот.
2. Извлеките патрон из фары, повернув его против часовой
стрелки так, чтобы фиксаторы
патрона совместились с выемками
фары.
3. Извлеките лампу из патрона: для этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.
4. Вставьте новую лампу в патрон и поверните ее до фиксации.
5. Установите патрон в фару, совместив его фиксаторы с
выемками фары. Нажмите на
патрон и поверните его по часовой
стрелке.остороЖно
- Галогенные лампы
• В галогенных лампах содер- жится газ под давлением,
который может вызвать разлет
осколков стекла при повреж-
дении лампы.
• Всегда проявляйте особую осторожность при обращении с
такими лампами, не допускайте
появления царапин и других
механических повреждений. не допускайте попадания жид-
костей на включенные лампы.
не следует касаться стеклян- ных частей ламп голыми
руками. остатки масла могутпривести к перегреву и раз-
рыву колбы лампы. Включать
лампу можно только после
установки в фару.
• При повреждении или разру- шении лампы при первой воз-
можности замените ее на
новую. осторожно утилизи-
руйте поврежденную лампу.
• При замене ламп надевайте защитные очки. Перед вы-
полнением работ подождите,
пока лампа остынет.
ORBC070049
Техническое обслуживание
77
7
■ Лампа MFR
(многофокусного отражателя)
■ Бифункциональная прожекторнаяфара
orb073049

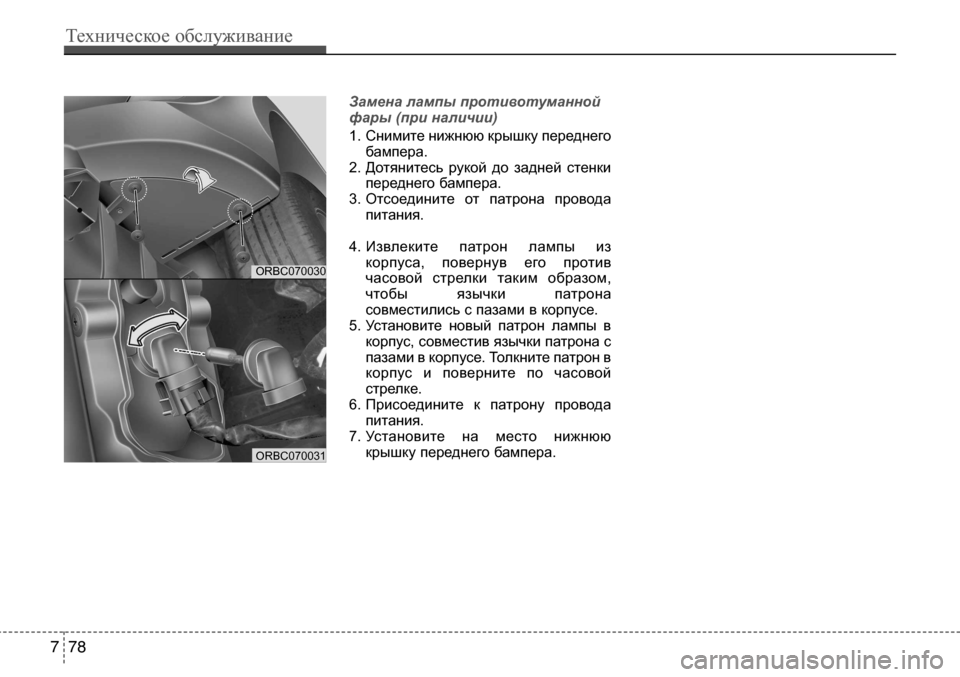

Замена лампы противотуманной
фары (при наличии)
1. Снимите нижнюю крышку переднегобампера.
2. Дотянитесь рукой до задней стенки переднего бампера.
3. Отсоедините от патрона провода питания.
4. Извлеките патрон лампы из корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.
5. Установите новый патрон лампы в корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.
6. Присоедините к патрону провода питания.
7. Установите на место нижнюю крышку переднего бампера.
7 78
Техническое обслуживание
ORBC070030
ORBC070031

7 79
Техническое обслуживание
1. Докачайте шины до надлежащегодавления и снимите нагрузку с
автомобиля, за исключением води-теля, запасной шины и инструмен-
тов. 2. Автомобиль необходимо устано-
вить на ровный пол.
3. Проведите вертикальные линии (вертикальные линии, проходящие
через соответствующие центры
фар) и горизонтальную линию
(горизонтальная линия, проходящая
через центр фар) на экране.
4. При включенных фарах и аккумуля- торной батареи в нормальном
состоянии направьте свет фар
таким образом, чтобы самая яркаячасть этого света падала на гори- зонтальную и вертикальные линии.

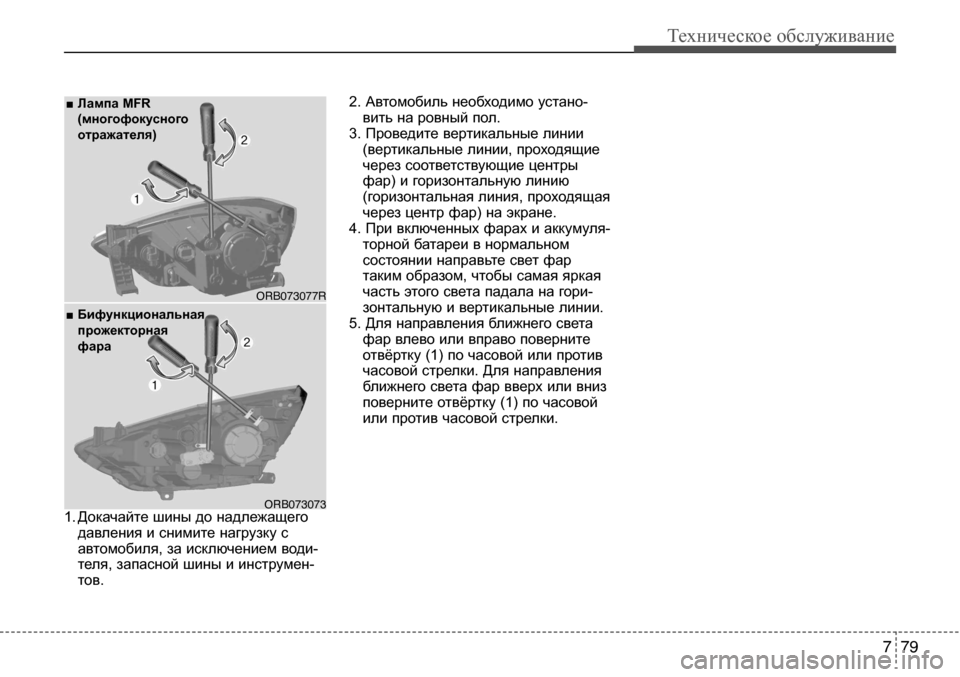

5. Для направления ближнего света фар влево или вправо повернитеотвёртку (1) по часовой или противчасовой стрелки. Для направления
ближнего света фар вверх или вниз
поверните отвёртку (1) по часовой или против часовой стрелки.
orb073077r
■ Лампа MFR
(многофокусного
отражателя)
orb073073
■ Бифункциональная
прожекторная
фара

Техническое обслуживание
80
7

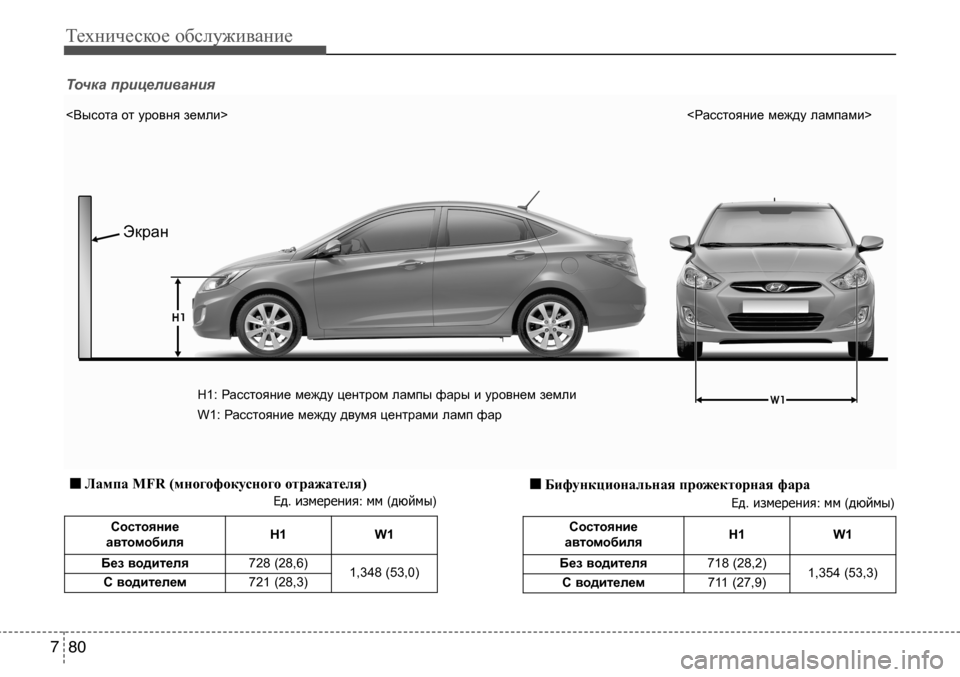

состояние
автомобиля H1 W1
Без водителя 728 (28,6)
1,348 (53,0)
с водителем 721 (28,3)
Ед. измерения : мм (дюймы )
<Высота от уровня земли>
<Расстояние между лампами>
H1: Расстояние между центром лампы фары и уровнем земли W1: Расстояние между двумя центрами ламп фар
Точка прицеливания
состояние
автомобиля H1 W1
Без водителя 718 (28,2)
1,354 (53,3)
с водителем 711 (27,9)
■
Лампа MFR (многофокусного отражателя)■
Бифункциональная прожекторная фара
Ед . измерения : мм (дюймы )
Экран
