При перестановке колес необходимо
проверить тормозные колодки на
предмет износа.
]К СВЕДЕНИЮ
Если применяются радиальные
шины с асимметричным рисун-
ком протектора, возможна только
перестановка передних колес
назад. Перестановка колес с
левой на правую сторону не
допускается.
регулировка углов установки
колес и балансировка колес
На заводе-изготовителе производится
тщательная регулировка углов
установки колес и балансировка колес
вашего автомобиля, что обеспечивает
максимально возможный ресурс шин и
лучшие значения общих харак-
теристик автомобиля.
В большинстве случаев необходи-
мости в повторной регулировке углов
установки колес не возникает. Однако
если вы заметили повышенный износ
шин или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по гладкой дороге возникает вибрация, то, возможно,
необходимо произвести повторную
балансировку колес.ВнИМАнИе
Установка балансировочных
грузиков, не соответствующих
требованиям, может привести
к повреждению алюминиевых
дисков колес вашего авто-
мобиля. Используйте только
соответствующие требова-
ниям балансировочные грузики.
остороЖно
• не используйте компактное запасное колесо при переста-новке.
• ни в коем случае не ис- пользуйте одновременно шины
с диагональным и радиальным
кордом. Это может привести к
изменению управляемости
автомобиля на дороге и, как следствие, серьезным травмам
или смерти и повреждениюимущества.
Техническое обслуживание
51
7

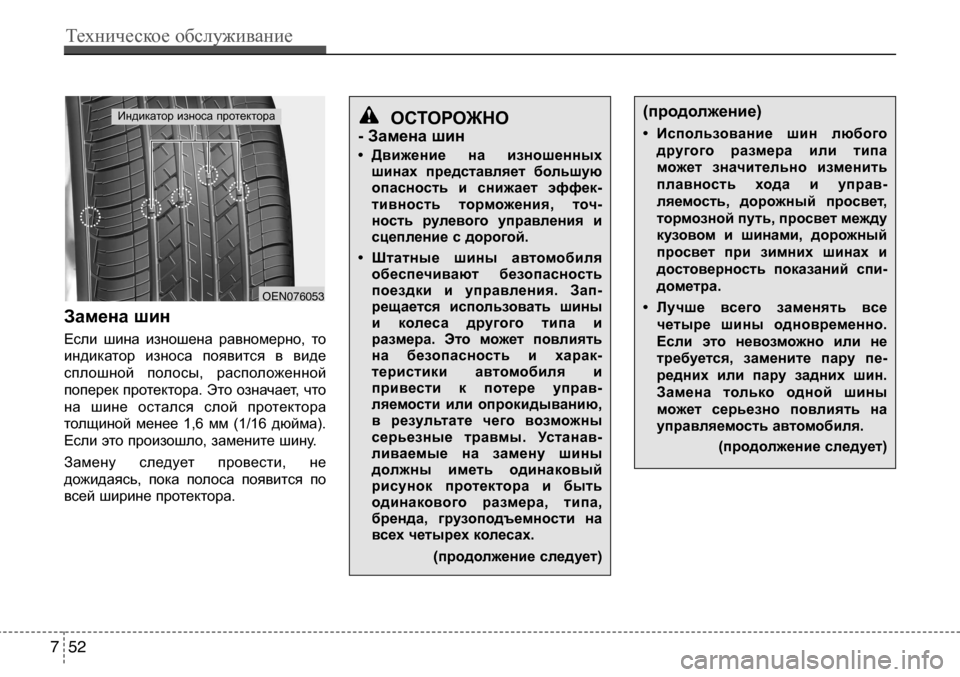

Замена шин
Если шина изношена равномерно, тоиндикатор износа появится в виде
сплошной полосы, расположенной
поперек протектора. Это означает, что
на шине остался слой протектора
толщиной менее 1,6 мм (1/16 дюйма). Если это произошло, замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится по всей ширине протектора.
oen076053
Индикатор износа протектора(продолжение)
• Использование шин любого
другого размера или типа
может значительно изменить
плавность хода и управ-
ляемость, дорожный просвет,
тормозной путь, просвет между
кузовом и шинами, дорожный
просвет при зимних шинах и
достоверность показаний спи-
дометра.
• Лучше всего заменять все четыре шины одновременно.
если это невозможно или не
требуется, замените пару пе-
редних или пару задних шин.Замена только одной шины
может серьезно повлиять на
управляемость автомобиля.
(продолжение следует)остороЖно
- Замена шин
• Движение на изношенных шинах представляет большую
опасность и снижает эффек-
тивность торможения, точ-
ность рулевого управления и
сцепление с дорогой.
• Штатные шины автомобиля обеспечивают безопасность
поездки и управления. Зап-
рещается использовать шины и колеса другого типа и
размера. Это может повлиять на безопасность и харак-
теристики автомобиля ипривести к потере управ-
ляемости или опрокидыванию,
в результате чего возможны
серьезные травмы. Устанав-
ливаемые на замену шины
должны иметь одинаковый
рисунок протектора и быть
одинакового размера, типа,бренда, грузоподъемности на
всех четырех колесах.
(продолжение следует)
7 52
Техническое обслуживание

Замена колес
При замене колес, независимо от
причины, по которой она выполняется,
убедитесь, что новые колеса
эквивалентны оригинальным заводс-
ким по диаметру, ширине обода и
вылету колеса.сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на изношенных
шинах, шинах с ненормальным давле-
нием воздуха или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор износа,
шины необходимо заменить. Для
уменьшения вероятности потери
управления автомобилем снижайте
скорость во время дождя, снега или
при движении по обледеневшей
дороге.
остороЖно
Использование колес не
рекомендованного размера может негативно повлиять на срок
эксплуатации колеса и подшип-
ника, тормозные и остановочные характеристики, характеристики
управляемости, дорожный прос-
вет, просвет между кузовом и
шиной, просвет для цепей проти- воскольжения, работу спи-дометра и одометра, регулировку
фар и высоту бампера.
(продолжение)
• Антиблокировочная тормозная система работает по принципусравнения частоты вращения
колес. размер шины также может
повлиять на частоту вращения
колеса. При замене шин следует
менять все четыре шины ком-
плектом и только на шины того
же размера, что и
поставлявшиеся в комплекте с
автомобилем. Использование
шин разного размера может привести к некорректной работе
антиблокировочной системы и
электронной системы курсовой
устойчивости (при наличии).
Техническое обслуживание
53
7

техническое обслуживание
шин
Помимо поддержания правильного
давления воздуха, снижение износа
шин также достигается за счет
правильных углов установки колес.
Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы установки
колес.
При установке новых колес убедитесь,
что они отбалансированы. Это
позволит сделать вождение более
комфортабельным и увеличить ресурс
шины. Кроме того, шина должна
проходить повторную балансировку
при каждом случае снятия с диска. Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для подтверж-
дения наличия сертификата на
соответствие стандартам безо-
пасности. Номер TIN может
использоваться для идентификации шины при ее возврате.1. Производитель или торговая марка
Указан производитель или торговая
марка.
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение ее
размера. Эти данные потребуются
вам при выборе шин для замены.
Ниже приводится значение букв и
цифр в условном обозначении
размера шины.
Пример обозначения размера шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может меняться в
зависимости от модели автомобиля).
185/65R15 88H
i030b04jM
1
1
23
4
5,6
7
7 54
Техническое обслуживание

185 - ширина шины в миллиметрах.
65 - отношение высоты профиля поперечного сечения шины к его
ширине, выраженное в про-
центах.
R - кодовое обозначение типа шины (радиальная).
15 - диаметр обода в дюймах.
88 - индекс нагрузки. Цифровой код, соответствующий максимальной
нагрузке, которую может
выдержать шина.
H - символ, обозначающий скорост- ную категорию шины. Допол-
нительные сведения см. в таблице
скоростных категорий, приведен-
ную в данном разделе. Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится значение
букв и цифр в условном обозначении
размера колеса.
Пример обозначения размера колеса:
6.0JX15
6.0 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
15 - диаметр обода в дюймах. Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в настоящее
время применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого на
боковую поверхность шины. Этот
символ соответствует максимальной
скорости, при которой может
эксплуатироваться шина.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
Z Свыше 240 км/ч (149 миль/час)
Максимальная
скорость
символ,
обозначаю- щий
скоростную категорию шины
Техническое обслуживание
55
7

3. Проверка ресурса шины (TIN: идентификационный
номер шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное понижение
прочностных и других характеристик
(даже у шин неиспользуемых
запасных колес). По этой причине,
шины (включая шину запасного
колеса) следует заменять на новые.
Дата изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код DOT наносится на поверхность шин и
состоит из цифр и букв английского алфавита. Дата изготовления
содержится в последних четырех
разрядах (символах) кода DOT. DOT : XXXX XXXX OOOO
В первой части кода DOT содержится
кодовый номер завода-изготовителя,
размер шины и тип рисунка
протектора, а последние четыре
цифры указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1613 указывает, что
шина была изготовлена на 16-й
неделе 2013 г.
остороЖно
со временем шины изна-
шиваются, даже если они не
эксплуатируются. Вне зависи-
мости от степени износа,
рекомендуется заменять шины
после шести (6) лет эксплуатации
в обычных условиях. Жаркий
климат или частые большие
нагрузки могут ускорить процесс
изнашивания шин.
Игнорирование данного преду-
преждения может приветси к
быстрому износу шин, что может
привести к потере управления и
аварии с серьезными травмами
или смертью.
7 56
Техническое обслуживание

4. Материал и расположениекорда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы, исполь-
зованные при изготовлении шин. В
этот список обычно входят сталь,
нейлон, полиэфирное волокно и др.
Буква “R” означает радиальное
расположение слоев корда; буква “D” -
диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-поясной
схеме расположения слоев.
5. Максимальное допустимое давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения давления в
шине указываются в табличке
“Характеристики шины и данные о
допустимой загрузке автомобиля”.
6. Максимально допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина. Производя замену, всегда используйте шины,
которые имеют ту же величину
допустимой нагрузки, что и шины, установленные на автомобиль
заводом-изготовителем.
7. Классификация по качеству на основании равномерного
износа протектора шины
Стандарт качества можно найти при
необходимости на боковой стороне
шины между шириной протектора и
шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Техническое обслуживание
57
7

Техническое обслуживание
58
7
Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа шины
при контролируемых условиях в ходе
цикла лабораторных испытаний.
Например, шина, имеющая категорию
150, будет изнашиваться в полтора раза
дольше в ходе лабораторных
испытаний, чем шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться от
нормальных из-за различий в стилевождения, проводимом обслуживании,
характеристиках дорожного покрытия и климата.
Обозначение категории наносится на боковые стенки шин, предназ-
наченных для легковых автомобилей.
Шины, поставляемые в качестве
стандартного или дополнительного
оснащения вашего автомобиля, могут отличаться по категории качества. Сцепление с дорогой - aa, a, B и C
Существуют следующие категории
качества по сцеплению с дорогой AA,
A, B и C в порядке ухудшения
характеристик.
Категории представляют собой
способность автомобиля тормозить на
влажном асфальтовом или бетонном
покрытии в ходе лабораторных
испытаний. Шина категории C может
иметь плохие показатели, харак-
теризующие сцепление с дорогой.
остороЖно
степень сцепления с дорожным покрытием, присвоенная данной
шине, получена в ходе
испытаний на торможение при
движении вперед, и не может
быть распространена на случаи
ускорения автомобиля, дви-
жения на повороте и
аквапланирования. кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.

7 59
Техническое обслуживание
Температура - a, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость шины к
выделению тепла и ее способность
рассеивать тепло в процессе
испытаний в лабораторных условиях
на соответствующем требованиям
испытательном колесе.
Под действием высокой температурыможет происходить ухудшение
свойств материала шины и
сокращение ее ресурса, кроме того,
повышенная температура может
привести к выходу шины из строя.
Категории A и B представляют собой более высокие уровни показателей,
полученные в лабораторных условияхс использованием испытательного
колеса, чем минимальные, требуемые законодательством. низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает спор-
тивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.
остороЖно
- температура шины
категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки. слишком
высокая скорость, пониженное
давление или повышенная
нагрузка, действующие по
отдельности или в сочетании друг с другом, могут приводить к увеличению температуры и
возможному внезапному выходу шины из строя. Это может
привести к потере управления автомобилем и стать причиной
серьезной травмы или смерти.

Техническое обслуживание
60
7
ВнИМАнИе
Так как боковая стенка низко-
профильной шины меньше, чем у
стандартной, шину и диск с низ-
копрофильной шиной проще
повредить. Поэтому следуйте
инструкциям ниже.
- По неровным дорогам или по бездорожью передвигайтесь
аккуратно, чтобы не повре-
дить шины и диски. После
выезда из таких мест осмот-рите шины и диски.
- При проезде рытвин, искус- ственных неровностей, люков
или бордюров двигайтесь
медленно, чтобы не повре-
дить шины и диски.
- При повреждении шины реко- мендуется проверить ее
состояние или обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения шин проверяйте их состояние и
давление каждые 3 000 км.ВнИМАнИе
• Самостоятельно распознать повреждение шины сложно.
При наличии малейших призна-
ков повреждения шины, даже
если само повреждение не
видно, проверьте или замени-
те шину, так как ее поврежде-
ние может привести к утечке
воздуха.
• Если шина была повреждена во время движения по неровной
дороге, при движении по бездо-
рожью, при проезде рытвин,
люков или бордюров, гаран-
тия на нее не распростра- няется.
• Информация о шине указана на ее боковой стенке.
