Техническое обслуживание
Вертикальная линия центра лампы левой фарыЛИНИЯ ОТСЕЧКИ Ось автомобиля
Вертикальная линия центра лампы правой фарыГоризонтальная линия центра ламп фар
УРОВЕНЬ ЗЕМЛИ
W1 (ближний свет)
H1 (ближний свет)
oMd051054l
Ближний свет фар
1. Включите ближний свет фар без отвёртки.
2. Линия отсечки должна совпадать с линией отсечки, показан
ной на рисунке.
3. При регулировке ближнего света фар, регулировку в в ертикальной плоскости
необходимо выполнять после регулировки в горизонтальной плоскости.
4. При наличии устройства выравнивания света фар, установит е это устройство
в положение «0».

7 82
Техническое обслуживание
Замена лампы бокового
повторителя указателя
поворота (при наличии)
Тип A
1. Демонтируйтеузеллампысавтомо-биля, для чего подденьте рассеива-тельиизвлекитеузеллампы.
2. Отсоедините электрический разъем лампы.
3. Отделитегнездоотдеталейрассеи- вателя, вращая его против часовойстрелки, пока выступы на корпусе
гнезда не совместятся с пазами в деталяхрассеивателя.
4. Извлекителампу,потянувееизгнез- да.
5. Вставьтеновуюлампувгнездо. 6. Повторнособеритегнездосрассеи-
вателем.
7. Подключите электрический разъем лампы.
8. Установите узел лампы обратно на кузовавтомобиля.
Тип B
Если лампа не работает, рекоменду-
ется проверить систему у авторизо-
ванногодилеракомпанииHYUNDAI.
orb070068orb070054

7 83
Техническое обслуживание
Замена лампы заднегокомбинированного фонаря
(седан)
(1) Стоп-сигнал/габаритный огонь(2) Задний указатель поворота
(3) Задний противотуманный фонарь (Левая сторона) (приналичии)/
Фонарь заднего хода (Правая сторона) 1. Откройте крышку багажника.
2. Снимите технологический люк. 3. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.
4. Извлеките лампу из гнезда, нажав на нее и вращая против часовой стрелки,
пока выступы на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из гнезда.
5. Вставьте новую лампу в гнездо и вращайте ее, пока она не
зафиксируется.
6. Установите гнездо в узел, совместив выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой
стрелке.
7. Установите на место технологи- ческий люк.
ORBC070033ORBC070034ORBC070051

7 84
Техническое обслуживание
Замена лампы заднего комби-нированного фонаря (Хетчбэк)
(1) Стоп-сигнал и габаритный огонь (2) Задний указатель поворота(3) Фонарь заднего хода
(4) Стоп-сигнал или задний противоту- манный фонарь
(при наличии)
1. Откройте багажное отделение2. Ослабьте винты крепления фонаря в сборе крестообразной отвёрткой.
3. Снимите задний комбинированный фонарь в сборе с кузова автомоби-ля. 4. Отделите гнездо от деталей узла,
вращая его против часовой стрел-
ки,пока выступы на корпусе гнезда
не совместятся с пазами в деталях
узла.
5. Извлеките лампу из гнезда, нажав на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
6. Вставьте новую лампу в гнездо и вращайте ее, пока она не зафикси-
руется.
7. Установите гнездо в узел, совместив выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой стрел-
ке.
ORBC071033ORBC071058ORB071056
ORB071057

Техническое обслуживание
85
7
8. Установите фонарь в сборе на кузов
автомобиля.
9. Затяните винты.
Замена лампы верхнего
повторителя стоп-сигнала
(при наличии)
u седан
1. Откройте крышку багажника.

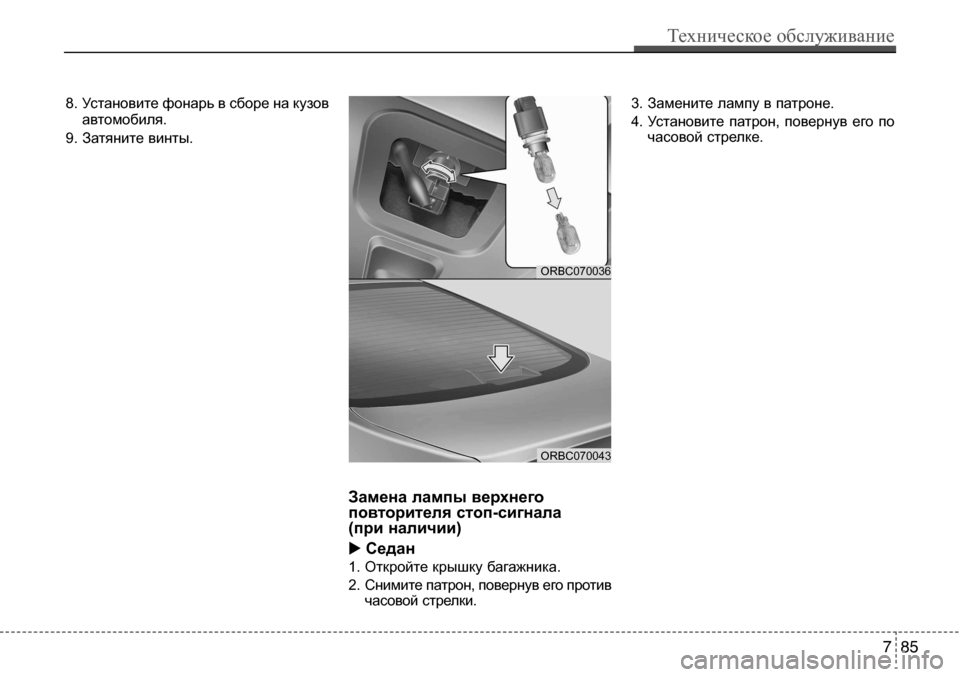

2. Снимите патрон, повернув его против часовой стрелки. 3. Замените лампу в патроне.
4. Установите патрон, повернув его по
часовой стрелке.
ORBC070036
ORBC070043

uХетчбэк
Если фонарь не горит, рекоменду-
ется проверить систему у автори- зованного дилера компании
HYUNDAI.
Замена лампы освещения
номерного знака
u седан
1. Снимите панель декоративной отделки багажника.
2. Снимите патрон, повернув его против часовой стрелки. 3. Извлеките лампу, потянув ее из пат-
рона.
4. Установите новую лампу.
5. Установите патрон, повернув его по часовой стрелке.
6. Установите на место панель деко- ративной отделки багажника.
ORBC070041
ORBC070042
ORB071043
7 86
Техническое обслуживаниерегулировка угла наклона фар

Техническое обслуживание
87
7
u
Хетчбэк
1. С помощью отвертки с плоским жалом снимите с автомобиля
фонарь в сборе, осторожно поддев
рассеиватель.
2. Снимите патрон с рассеивателя. 3. Извлеките лампу, вытянув ее в пря- мом направлении.
4. Установите в патрон новую лампу и вставьте патрон в рассеиватель.
5. Надежно установите рассеиватель. Замена лампы освещения салона
1. С помощью отвертки с плоским
жалом аккуратно отделите
рассеиватель от корпуса плафона освещения салона.
2. Извлеките лампу, потянув ее из пат- рона. 3. Вставьте новую лампу в патрон.
4. Совместите выступы рассеивателя
с канавками в корпусе плафона
освещения салона и зафиксируйте
рассеиватель на месте.
5. Если лампы освещения карты и салона не загораются, рекоменду-
ется проверить систему у авторизо-
ванного дилера компании HYUNDAI.
ORB070065
ORB070064
Лампа местной подсветки
Центральная потолочная лампа
остороЖно
Перед выполнением работ, свя-
занных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.
ВнИМАнИе
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы рассеи-
вателей и пластмассовые кор-
пуса.
ORB071055
ВнИМАнИе
Соблюдайте осторожность, не загрязнить и не повредить рас-
сеиватель, выступ рассеи-вателя и пластмассовые корпу- са.

ВнИМАнИеN
• Не используйте сильнодей- ствующее мыло, химическиемоющие средства илигорячую воду. Также не
следует мыть автомобиль
под прямыми солнечными
лучамисвета или в случае,
если кузов автомобиля сильно
нагрет.
(продолжение следует)
ПоДДерЖАнИе ПрИЯтноГо ВнеШнеГо ВИДА АВтоМоБИЛЯ
(продолжение)
• Не мойте боковое окносильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.
• Во избежание повреждения пластмассовых деталей не
мойте их химическими
растворителями и сильно-
действующими чистящими
средствами.
остороЖно
- намокшие элементы тормозной системы
После мойки автомобиля
проверьте работу тормозной
системы, двигаясь на малой
скорости, чтобы убедиться в том,
что на элементы тормозной
системы не попала вода. если
эффективность работы тормоз-
ной системы понизилась, просу-
шите ее элементы, продолжая
движение на малой скорости и
слегка нажимая на педаль
тормоза.
7 88
Техническое обслуживание
Внешний уход
Общие меры предосторожности
при уходе за внешней отделкой
При использовании химических мою-
щих средств или полиролей очень
важно следовать указаниям, приве-
денным в табличках. Внимательно
читайте все предостерегающие указа-
ния в табличках.
Уход за лакокрасочным покрыти-
ем автомобиля
Мойка автомобиля Чтобы защитить лакокрасочное покры- тие от коррозии и износа, не режеодного раза в месяц тщательно мойте автомобиль слегка теплой или холод- ной водой.
При использовании автомобиля для
поездок по бездорожью необходимомыть его после каждой поездки. Уде-ляйте особое внимание удалению
любых скоплений соли, пыли, грязи и
других инородных материалов. Убеди-
тесь, что дренажные отверстия на
нижних поверхностях дверей и пане- лей подвески очищены от загрязнений. Насекомые, смола и сок деревьев,
птичий помет, промышленные выбро-
сы в атмосферу и аналогичные загряз-
нения, если их не убирать своевре-
менно, могут повредить лакокрасоч-
ное покрытие вашего автомобиля.
Однако даже при своевременной
мойке с водой не всегда удается уда-
лить все загрязнения. Для более
эффективной мойки может использо-
ваться нещелочное мыло, безопасное
для окрашенных поверхностей.
После мойки тщательно ополосните
автомобиль слегка теплой или холод-
ной водой. Не допускайте высыханиямыльного раствора на лакокрасочномпокрытии автомобиля.

Техническое обслуживание
89
7
Полировка воском
Наносить воск следует после того, как
вода прекратила собираться в капли
на окрашенной поверхности
автомобиля.
Перед полировкой воском автомобиль
следует обязательно вымыть и
высушить. Для полировки автомобиля
используйте высококачественный
жидкий воск или восковую пасту и
следуйте указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
защитить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный воск.
Обязательно восстановите покрытие
этих участков воском, даже если в данный момент времени не требуется
обработка воском остальной поверх- ности автомобиля.
Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины от
попадания камней на окрашенной
поверхности должны своевременно
устраняться. Открытый металл быстро
корродирует, что, в итоге, может
привести к значительным затратам на
ремонт.
ВнИМАнИе
• Удаление пыли или грязи с поверхности кузова сухой тка-
нью приводит к появлению
царапин на лакокрасочном
покрытии.
• Не используйте стальные мочалки, абразивные мочалки
или сильные растворители,
содержащие щелочные или
каустические компоненты,
для очистки хромированных
или анодированных алюми-
ниевых деталей. Это может
привести к повреждению,
обесцвечиванию или разруше-
нию лакокрасочного покры-
тия.
ВнИМАнИе
• Мойка моторного отсека водой, включая использование
аппаратов высокого давления,
может привести к неисправ- ности электрических цепей двигателя и соответствую-
щих компонентов в моторном
отсеке.
• Избегайте контакта воды или других жидкостей с элект-рическими / электронными
компонентами и воздуховода-
ми системы впуска, так как
это может их повредить.
OJB037800

7 90
Техническое обслуживание
]К СВЕДЕНИЮ
Если ваш автомобиль поврежден или
требует любого ремонта или замены
каких-либо металлических деталей,
убедитесь, что в автомастерской
проводят антикоррозионную обра-
ботку заменяемых и ремонтируемых
деталей.
Уход за полированными
металлическими элементами
• Для удаления битума и следов от насекомых пользуйтесь специальнопредназначенным для этого средст-вом. Не следует использовать для этого скребок или другой острый
предмет.
• Для защиты полированных поверх- ностей металлических деталей откоррозии нанесите защитное
восковое покрытие или предохра- нительное средство, содержащее
хром, и натрите для большего
блеска. • В зимний период или в прибрежных
районах покрывайте полированные
металлические детали более
толстым слоем воска или защитного
средства. При необходимости
покройте эти детали техническим
вазелином, не вызывающим
коррозии, или другим защитным
составом.
Уход за нижней частью кузова
Коррозионно-активные вещества,
которые применяются для удаления
льда и снега, могут скапливаться под
днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно днище
и элементы выпускной системы, даже
если они были обработаны средством
для защиты от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля и
ниши колес не реже одного раза в
месяц, а также после поездки по
бездорожью и по окончании зимнего
сезона. Уделяйте особое внимание
этой части автомобиля, поскольку на
ней сложно увидеть всю скопившуюся
пыль и грязь. Простое смачивание
въевшейся грязи без ее удаления
принесет больше вреда, чем пользы.
Необходимо следить за тем, чтобы
дренажные отверстия, имеющиеся в
нижней части дверей, на панелях
элементов подвески и деталях рамы,
не забивались грязью; вода,
оставшаяся в этих зонах, может стать
причиной коррозии.
