Техническое обслуживание
Для защиты электрической системыавтомобиля от выхода из строя в результате электрической перегрузки используются плавкие предохра-
нители.
У этого автомобиля имеется 2 (или 3) панели предохранителей, одна из
которых расположена в боковой
панели со стороны водителя, еще
одна находится в моторном отсеке. Если в вашем автомобиле не
работают какие-либо осветительные
приборы, дополнительное электро-
оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей, установ-
ленную со стороны водителя.
Перед заменой перегоревшего предо- хранителя отсоедините отрицатель-
ный кабель аккумуляторной батареи.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел, это указывает на наличие
неисправности элементов элект-
рической системы. Рекомендуется
прекратить использование соот-
ветствующей системы автомобиля и проконсультироваться с авторизо-
ванным дилером компании HYUNDAI.
Используются три вида предохра-
нителей: предохранители ножевого типа для слабых токов, патронные
предохранители, а также мульти-
предохранители для сильных токов.

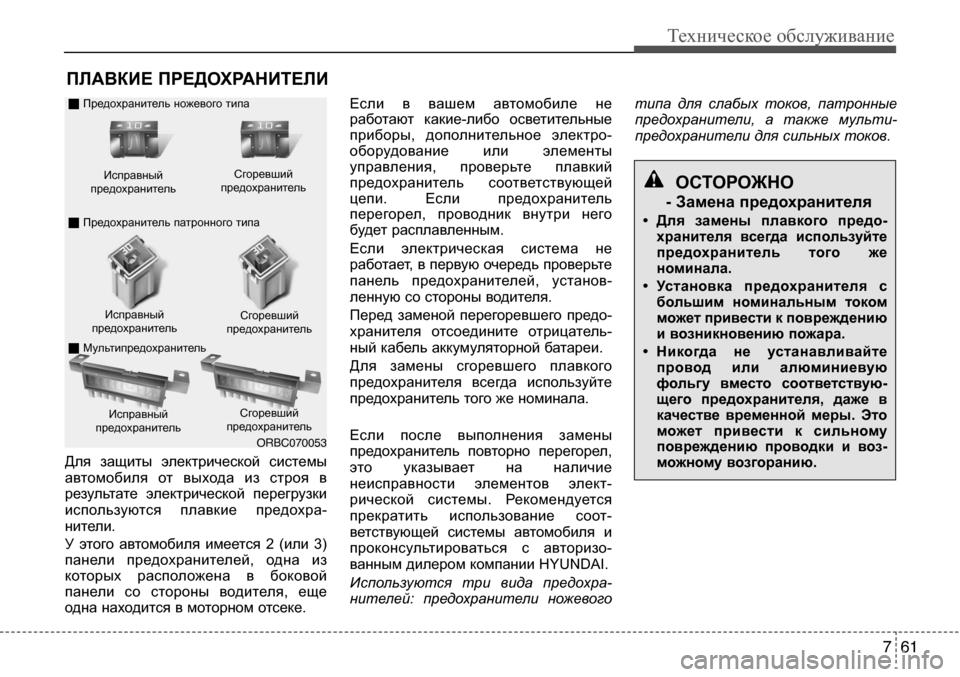

ПЛАВкИе ПреДоХрАнИтеЛИ
orbc070053
Исправный
предохранитель Исправный
предохранитель
n
Предохранитель ножевого типа
n Предохранитель патронного типа
n Мультипредохранитель Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
остороЖно
- Замена предохранителя
• Для замены плавкого предо- хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• никогда не устанавливайте провод или алюминиевую
фольгу вместо соответствую-
щего предохранителя, даже в
качестве временной меры. Это
может привести к сильному
повреждению проводки и воз-
можному возгоранию.

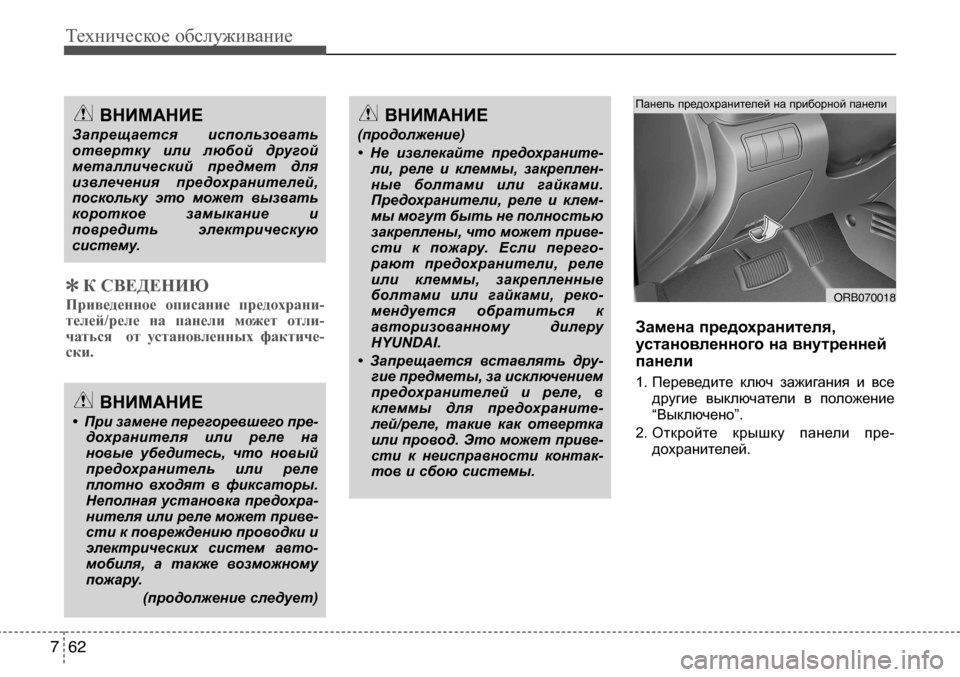

orb070018
Панель предохранителей на приборной панелиВнИМАнИе
(продолжение)
• Не извлекайте предохраните- ли, реле и клеммы, закреплен-
ные болтами или гайками.
Предохранители, реле и клем-
мы могут быть не полностью
закреплены, что может приве-
сти к пожару. Если перего-
рают предохранители, реле
или клеммы, закрепленные
болтами или гайками, реко-
мендуется обратиться к авторизованному дилеру
HYUNDAI.
• Запрещается вставлять дру- гие предметы, за исключениемпредохранителей и реле, вклеммы для предохраните-лей/реле, такие как отвертка
или провод. Это может приве-
сти к неисправности контак- тов и сбою системы.
Техническое обслуживание
62
7
ВнИМАнИе
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
] К СВЕДЕНИЮ
Приведенное описание предохрани- телей/реле на панели может отли-
чаться от установленных фактиче-
ски.
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре- дохранителей.
ВнИМАнИе
• При замене перегоревшего пре- дохранителя или реле на
новые убедитесь, что новый предохранитель или реле плотно входят в фиксаторы.
Неполная установка предохра- нителя или реле может приве-
сти к повреждению проводки и
электрических систем авто-
мобиля, а также возможному
пожару.
(продолжение следует)

7 63
Техническое обслуживание
3. Извлеките предположительно неис-правный предохранитель прямымдвижением.
Пользуйтесь съемником
предохранителей, расположенным
на панели со стороны переднего
пассажира.
4. Проверьте снятый предохранитель; если он перегорел, замените его нановый. 5. Вставьте новый плавкий
предохранитель того же номинала и
убедитесь, что он надежно
закреплен в зажимах.
Если зажимы ослаблены, рекоменду-
ется обратиться к авторизованному
дилеру компании HYUNDAI.
При отсутствии запасных предо-
хранителей используйте предохра-
нители того же номинала,
установленные в цепях устройств,
которые не являются обяза-
тельными для работы автомобиля, таких как прикуриватель.
Если фары или другие электрическиеприборы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в моторном отсеке. Если плавкий
предохранитель перегорел, его
следует заменить. Предохранитель с памятью
Автомобиль оснащен предохра-
нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с остановленным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Остановите двигатель.
2. Выключите фары и габаритные
огни.
3. Откройте крышку панели со стороны водителя и извлеките
предохранитель с памятью.

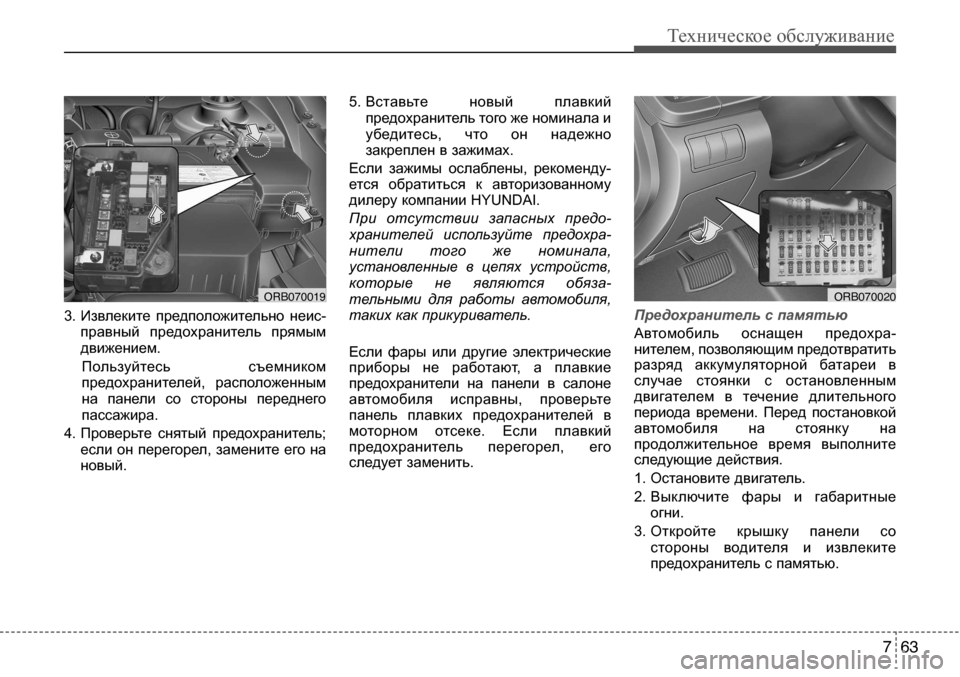

orb070019orb070020

]К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки предо-
хранителя на место некоторые
приборы будет необходимо
повторно настроить. (См. пункт
“Аккумуляторная батарея” в
данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других электрических устройств.
• Если необходимо поставить автомо- биль на стоянку на продолжитель-
ное время, превышающее 1 месяц,
следует извлечь предохранитель с
памятью для предотвращения раз-
ряда аккумуляторной батареи
Замена предохранителя,
установленного на панели
в моторном отсеке
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Нажмите на крышку панели плавких предохранителей и снимите ее.
ВнИМАнИе
• Не извлекайте предохрани- тель с памятью и всегда
устанавливайте этот предо-
хранитель в его первоначаль-
ное положение перед поездкой
на автомобиле.
• Не извлекайте предохрани- тель с памятью часто. Это
может привести к его износу.
7 64
Техническое обслуживание
ORB070021

3. Проверьте снятый предохранитель;если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий предохранитель того же номинала и
убедитесь, что он надежно
закреплен в зажимах. Если зажимы
ослаблены, рекомендуется
обратиться к авторизованному
дилеру компании HYUNDAI.

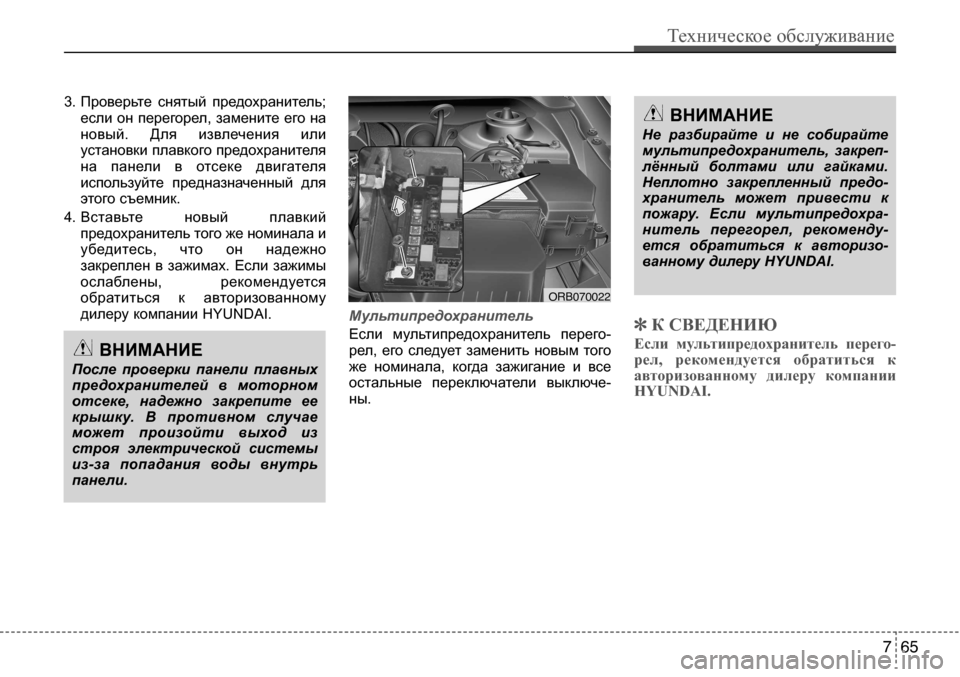

Мультипредохранитель
Если мультипредохранитель перего-
рел, его следует заменить новым того же номинала, когда зажигание и всеостальные переключатели выключе-
ны.] К СВЕДЕНИЮ
Если мультипредохранитель перего-
рел, рекомендуется обратиться к
авторизованному дилеру компании
Hyundai.
ВнИМАнИе
После проверки панели плавных
предохранителей в моторном
отсеке, надежно закрепите ее
крышку. В противном случае может произойти выход из строя электрической системыиз-за попадания воды внутрь
панели.
orb070022
Техническое обслуживание
65
7
ВнИМАнИе
Не разбирайте и не собирайте
мультипредохранитель, закреп-
лённый болтами или гайками.
Неплотно закрепленный предо-
хранитель может привести к
пожару. Если мультипредохра-
нитель перегорел, рекоменду-
ется обратиться к авторизо-
ванному дилеру HYUNDAI.

описание панели плавких
предохранителей и реле
Под крышкой панели плавких предо-хранителей и реле находится таблич-ка с наименованиями предохраните- лей/реле и значениями их номиналь-
ных токов.
] К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть непри-
менимы к вашему автомобилю. Опи-
сание является полным на момент
издания. При проверке панели пре- дохранителей своего автомобиля
используйте табличку, расположен-
ную на его корпусе.
7 66
Техническое обслуживание

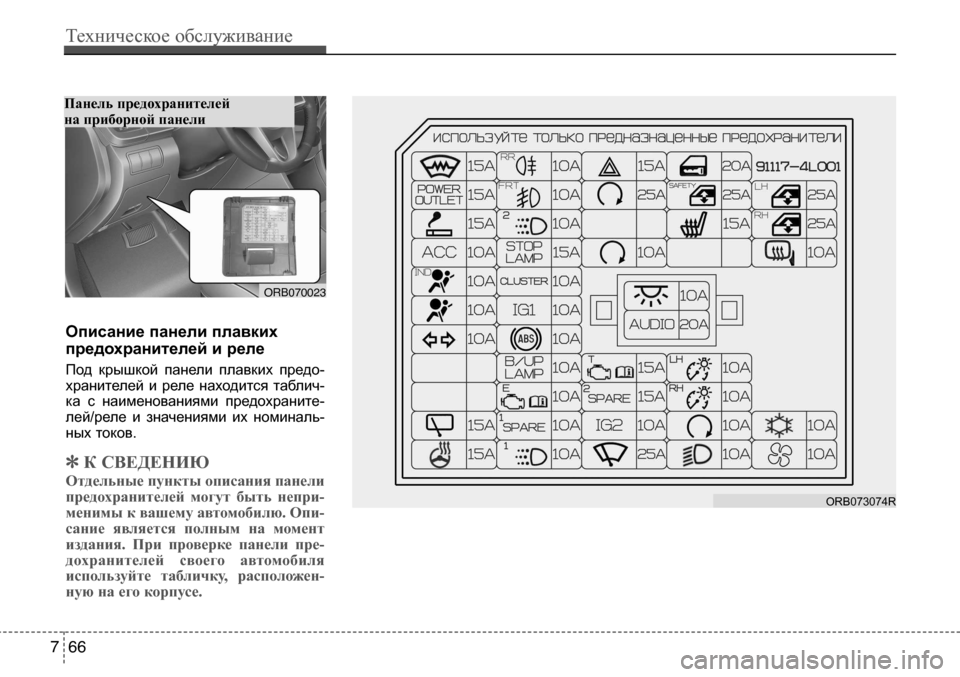

Панель предохранителей
на приборной панели
orb070023
ORB073074R

7 67
Техническое обслуживание

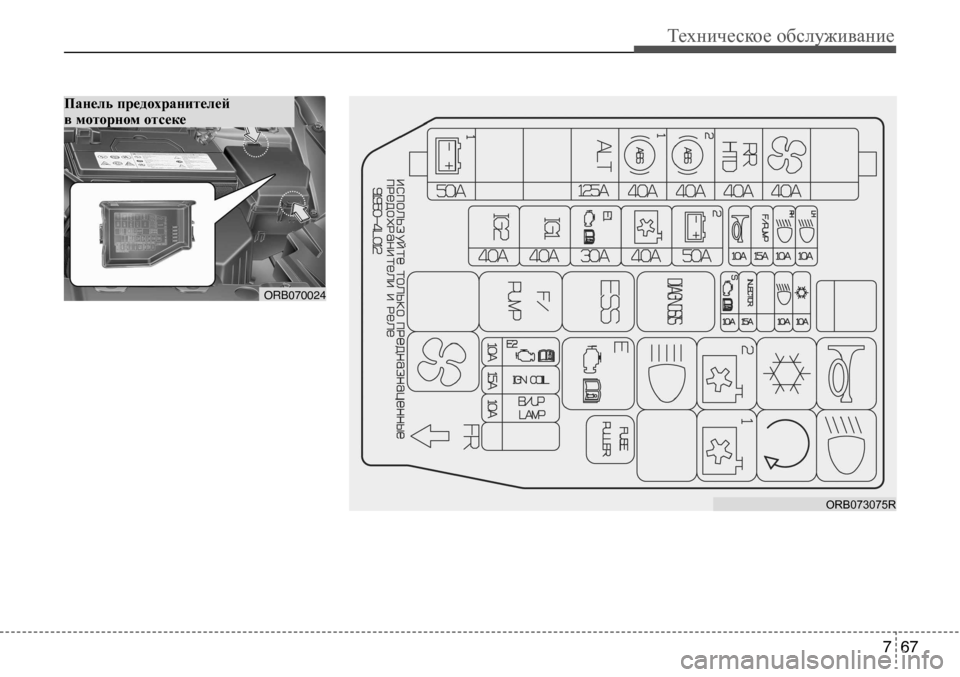

orb070024
Панель предохранителей
в моторном отсеке
ORB073075R

Приборная панель (панель предохранителей со стороны водителя)
7 68
Техническое обслуживание
описаниесимволноминальный токпредохранителяЗащищаемый элемент
DEICER FRT15AОбогреватель ветрового стекла
POWER OUTLET15AЭлектрическая розетка
C/LIGHTER15AПрикуриватель
ACC10AАудиосистема, модуль управления электрооборудованием кузо ва, блок управления
системы электронного ключа модуль управления системой блоки ровки оматической
коробки передач
A/BAG IND10AКомбинация приборов (индикатор системы подушек безопасности )
A/BAG10AМодуль управления SRS
T/SIG10AВыключатель световой аварийной сигнализации
WIPER RR15AМногофункциональный переключатель, электромотор заднего стеклоочистителя
HTD STRG15AРулевое колесо с обогревом
FOG LAMP RR10AРеле задних противотуманных фонарей
FOG LAMP FRT10AРеле противотуманных фар
DRL2210AСоответствующий дневной ходовой огонь
STOP LAMPSTOP
LAMP15AПереключатель стоп-сигнала, датчик заряда аккумуляторной б атареи, реле стоп-сиг-
нала, модуль управления системы электронного ключа, разъем канала передачи
данных, селектора ATM, электромагнит блокировки ключа
CLUSTER10AКомбинация приборов, модуль управления электрооборудова нием кузова

Техническое обслуживание
69
7
описаниесимволноминальный ток
предохранителяЗащищаемый элемент
IG1IG110A
Модуль управления системой блокировки автоматическо й коробки передач, модуль управ-
ления EPS, электрохромное зеркало, модуль управлени я SRS, индикатор непристегнутого
ремня безопасности, зуммер системы помощи при парко вке, реостат выключателя стоп-сиг-
налов, боковой датчик системы помощи при парковке ( левый/правый), центральный датчик
системы помощи при парковке (левый/правый)
ABS10AМодуль управления ABS, модуль управления ESP, выключатель систем ы ESP, панель
предохранителей и реле в моторном отсеке (универсальный ди агностический разъем)
B/UP LAMPB/U P
LAMP10AВыключатель фонарей заднего хода
ECU10AМодуль управления двигателем, модуль управления системы эл ектронного ключа
1
SPARE1SPARE10A-
DRL1110AМодуль управления электрооборудованием кузова
HAZARD15AРеле аварийной световой сигнализации, выключатель авари йной световой сигнализа-
ции
SMK_125AМодуль управления электронного ключа
SMK_210AМодуль управления электронного ключа, выключатель кнопки St art/Stop
TCU15AГенератор импульсов 'A'/'B', датчик скорости автомобиля, датчик диапазонов автомати-
ческой коробки передач
2 SPARE2SPARE15AКатушки зажигания ¹ 1 ~ 4, конденсатор
IG2IG210A
Блок управления электрооборудованием кузова, реле стекло подъемников, модуль
управления электронного ключа, модуль управления кондици онера, комбинация прибо-
ров, двигатель люка, переключатель устройства регулировки уг ла наклона фар, фары
(левая/правая)

7 70
Техническое обслуживание
ОписаниеСимволНоминальный токпредохранителяЗащищаемый элемент
WIPER FRT25AМногофункциональный переключатель, двигатель стеклоочистителе й ветрового
стекла
DR LOCK20AРеле блокировки/разблокирования дверей, реле разбло кирования крышки, привод
блокировки двери водителя
SAFETY POWER WINDOW25AМодуль обеспечения безопасности стеклоподъемника в двери во дителя
S/HEATER15AВыключатель на центральной приборной панели
ROOM LAMP10AКомбинация приборов, модуль управления электрооборудованием кузова, модуль
управления кондиционера, освещение багажника, освещение салона
AUDIO20AАудиосистема
TAIL LAMP LH10AЗадние комбинированные фонари (левая сторона), фары (лев ая сторона), Лампа
подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки
номерного знака (5-дверный кузов)
TAIL LAMP RH10A
Правая фара, задние комбинированные фонари (правая ст орона), реостат, пере-
ключатель устройства регулировки угла наклона, выключатель а варийной световой
сигнализации, аудиосистема, разъем AUX и USB, выключатель ESP, комбинация
приборов, многофункциональный переключатель (дистанционно е управление),
переключатель кондиционера, выключатель устройства предотвращ ения запотева-
ния заднего стекла, модуль управления кондиционера, вы ключатель обогревателя
стеклоочистителей ветрового стекла, подсветка рычага селектор а ATM.
START10AКоробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель
блокировки зажигания, датчик диапазонов автоматической к оробки передач
H/LAMP10AКомбинация приборов, фара
