Hyundai Sonata 2012 Manuel du propriétaire (in French)

739
Entretien

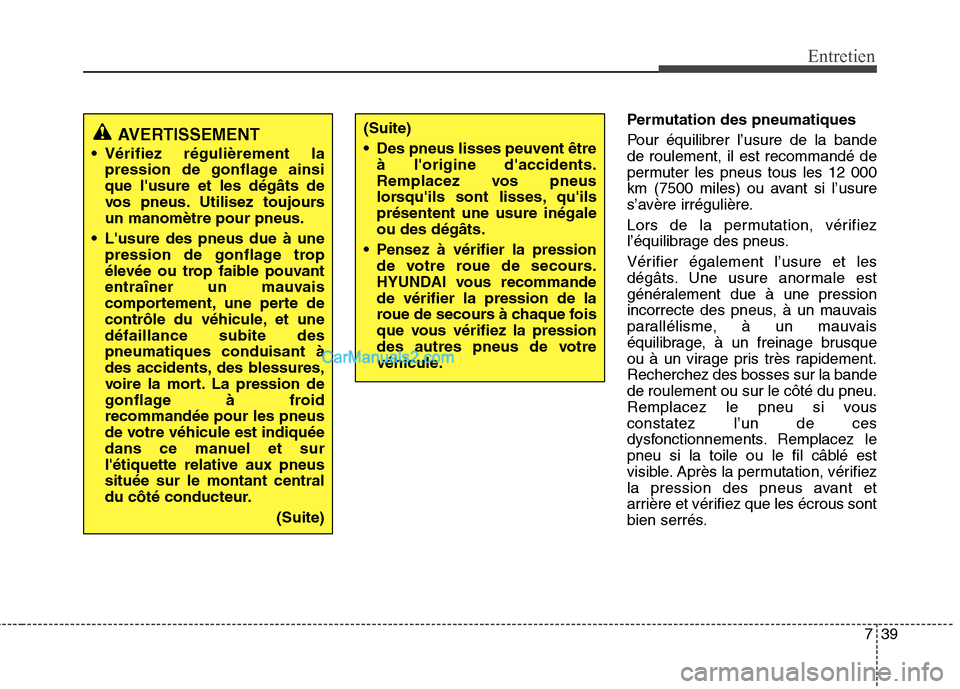

Permutation des pneumatiques
Pour équilibrer l’usure de la bande de roulement, il est recommandé de
permuter les pneus tous les 12 000
km (7500 miles) ou avant si l’usure
s’avère irrégulière.
Lors de la permutation, vérifiez
l’équilibrage des pneus.
Vérifier également l’usure et les
dégâts. Une usure anormale est
généralement due à une pression
incorrecte des pneus, à un mauvais
parallélisme, à un mauvais
équilibrage, à un freinage brusque
ou à un virage pris très rapidement.Recherchez des bosses sur la bandede roulement ou sur le côté du pneu.
Remplacez le pneu si vousconstatez l’un de ces
dysfonctionnements. Remplacez le
pneu si la toile ou le fil câblé est
visible. Après la permutation, vérifiez
la pression des pneus avant et
arrière et vérifiez que les écrous sont
bien serrés.(Suite)
Des pneus lisses peuvent êtreà l'origine d'accidents.
Remplacez vos pneus
lorsqu'ils sont lisses, qu'ilsprésentent une usure inégaleou des dégâts.
Pensez à vérifier la pression de votre roue de secours.
HYUNDAI vous recommandede vérifier la pression de la
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus de votre
véhicule.AVERTISSEMENT
Vérifiez régulièrement la pression de gonflage ainsi que l'usure et les dégâts de
vos pneus. Utilisez toujoursun manomètre pour pneus.
L'usure des pneus due à une pression de gonflage trop
élevée ou trop faible pouvant
entraîner un mauvais
comportement, une perte de
contrôle du véhicule, et unedéfaillance subite despneumatiques conduisant à
des accidents, des blessures,
voire la mort. La pression de
gonflage à froidrecommandée pour les pneus
de votre véhicule est indiquée
dans ce manuel et surl'étiquette relative aux pneussituée sur le montant central
du côté conducteur.
(Suite)

Entretien
40
7

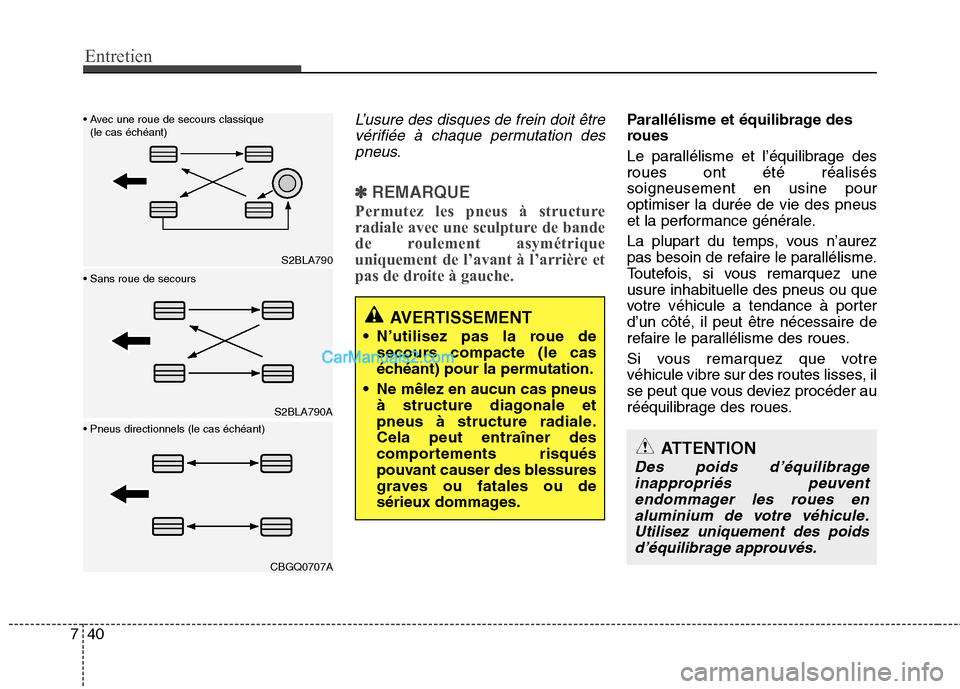

L’usure des disques de frein doit être
vérifiée à chaque permutation despneus.
✽✽ REMARQUE
Permutez les pneus à structure
radiale avec une sculpture de bande
de roulement asymétrique
uniquement de l’avant à l’arrière et
pas de droite à gauche.
Parallélisme et équilibrage des
roues
Le parallélisme et l’équilibrage des roues ont été réaliséssoigneusement en usine pouroptimiser la durée de vie des pneus
et la performance générale.
La plupart du temps, vous n’aurez
pas besoin de refaire le parallélisme.
Toutefois, si vous remarquez uneusure inhabituelle des pneus ou que
votre véhicule a tendance à porterd’un côté, il peut être nécessaire de
refaire le parallélisme des roues.
Si vous remarquez que votre
véhicule vibre sur des routes lisses, il
se peut que vous deviez procéder au
rééquilibrage des roues.
ATTENTION
Des poids d’équilibrage inappropriés peuventendommager les roues en aluminium de votre véhicule.Utilisez uniquement des poidsd’équilibrage approuvés.
AVERTISSEMENT
N’utilisez pas la roue de secours compacte (le cas
échéant) pour la permutation.
Ne mêlez en aucun cas pneus à structure diagonale et
pneus à structure radiale.Cela peut entraîner des
comportements risqués
pouvant causer des blessures
graves ou fatales ou de
sérieux dommages.
S2BLA790A


CBGQ0707A
S2BLA790
(le cas échéant)

741
Entretien

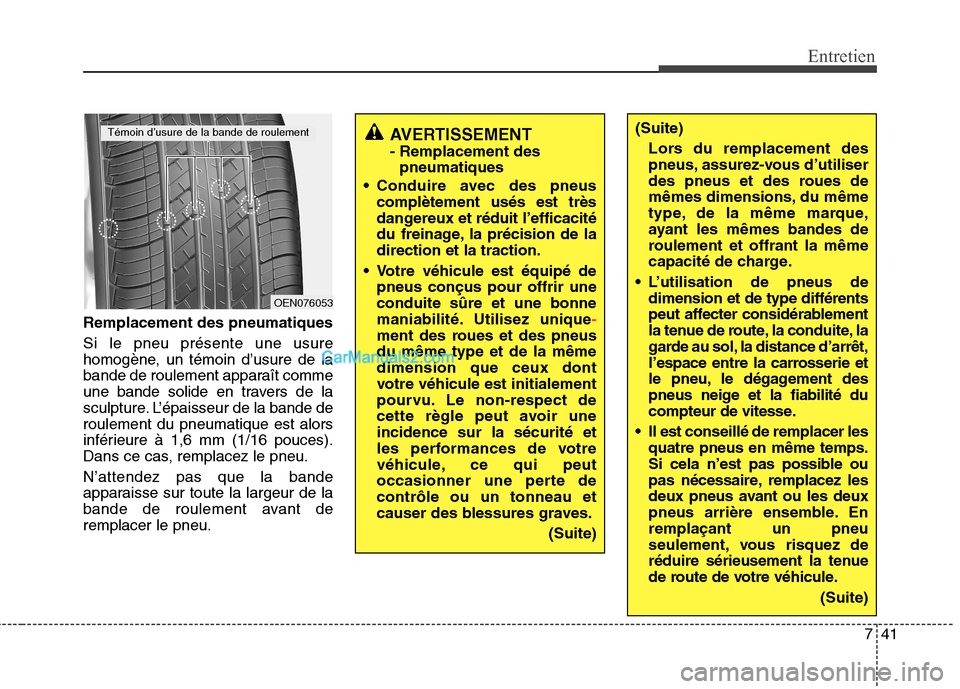

Remplacement des pneumatiques Si le pneu présente une usure
homogène, un témoin d’usure de la
bande de roulement apparaît comme
une bande solide en travers de la
sculpture. L’épaisseur de la bande deroulement du pneumatique est alors
inférieure à 1,6 mm (1/16 pouces).
Dans ce cas, remplacez le pneu. N’attendez pas que la bande
apparaisse sur toute la largeur de la
bande de roulement avant deremplacer le pneu.
(Suite)Lors du remplacement des
pneus, assurez-vous d’utiliser
des pneus et des roues de
mêmes dimensions, du même
type, de la même marque,
ayant les mêmes bandes de
roulement et offrant la même
capacité de charge.
L’utilisation de pneus de dimension et de type différents
peut affecter considérablement
la tenue de route, la conduite, la
garde au sol, la distance d’arrêt,
l’espace entre la carrosserie et
le pneu, le dégagement des
pneus neige et la fiabilité du
compteur de vitesse.
Il est conseillé de remplacer les quatre pneus en même temps.
Si cela n’est pas possible ou
pas nécessaire, remplacez les
deux pneus avant ou les deux
pneus arrière ensemble. Enremplaçant un pneu
seulement, vous risquez de
réduire sérieusement la tenue
de route de votre véhicule.
(Suite)AVERTISSEMENT - Remplacement despneumatiques
Conduire avec des pneus complètement usés est très
dangereux et réduit l’efficacité
du freinage, la précision de ladirection et la traction.
Votre véhicule est équipé de pneus conçus pour offrir uneconduite sûre et une bonne
maniabilité. Utilisez unique
-
ment des roues et des pneus du même type et de la mêmedimension que ceux dont
votre véhicule est initialement
pourvu. Le non-respect de
cette règle peut avoir uneincidence sur la sécurité et
les performances de votre
véhicule, ce qui peut
occasionner une perte decontrôle ou un tonneau et
causer des blessures graves.
(Suite)
OEN076053
Témoin d’usure de la bande de roulement

Entretien
42
7

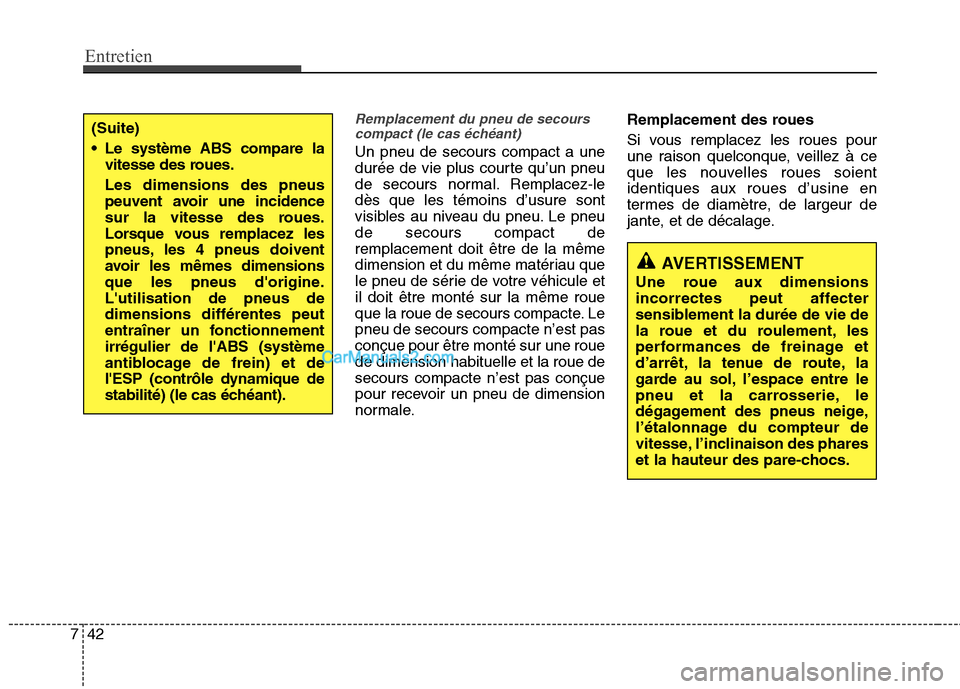

Remplacement du pneu de secours
compact (le cas échéant)
Un pneu de secours compact a une
durée de vie plus courte qu’un pneu
de secours normal. Remplacez-ledès que les témoins d’usure sont
visibles au niveau du pneu. Le pneude secours compact deremplacement doit être de la même
dimension et du même matériau que
le pneu de série de votre véhicule etil doit être monté sur la même roue
que la roue de secours compacte. Lepneu de secours compacte n’est pasconçue pour être monté sur une rouede dimension habituelle et la roue desecours compacte n’est pas conçue
pour recevoir un pneu de dimension
normale. Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soientidentiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.
AVERTISSEMENT
Une roue aux dimensions
incorrectes peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d’arrêt, la tenue de route, la
garde au sol, l’espace entre le
pneu et la carrosserie, le
dégagement des pneus neige,
l’étalonnage du compteur de
vitesse, l’inclinaison des phares
et la hauteur des pare-chocs.
(Suite)
Le système ABS compare la vitesse des roues.Les dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.L'utilisation de pneus dedimensions différentes peut
entraîner un fonctionnementirrégulier de l'ABS (système
antiblocage de frein) et de
l'ESP (contrôle dynamique de
stabilité) (le cas échéant).

743
Entretien

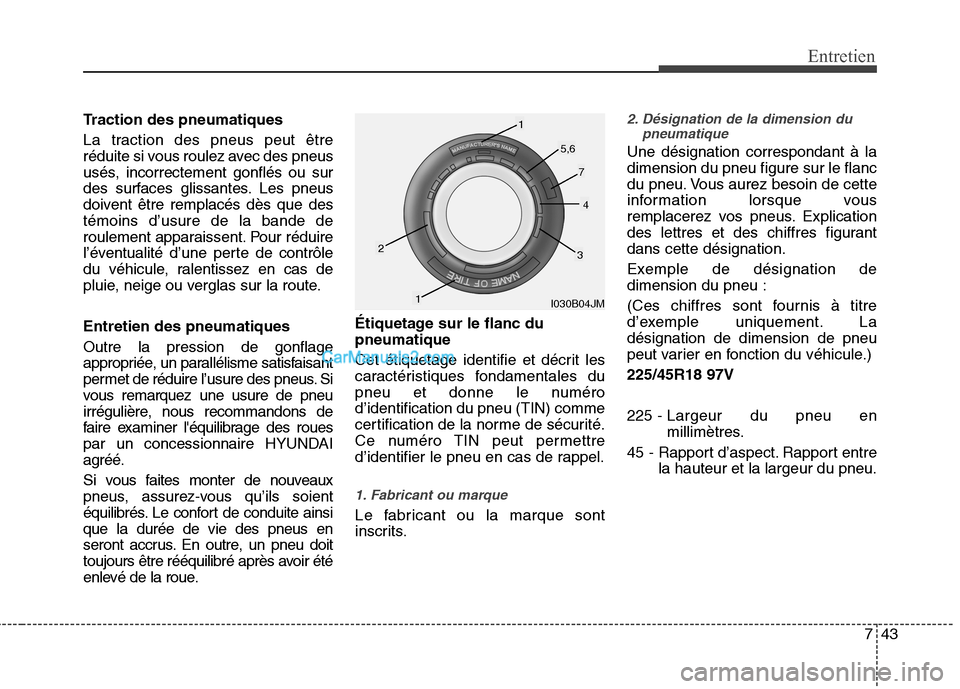

Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des pneus
usés, incorrectement gonflés ou sur
des surfaces glissantes. Les pneus
doivent être remplacés dès que destémoins d’usure de la bande de
roulement apparaissent. Pour réduire
l’éventualité d’une perte de contrôle
du véhicule, ralentissez en cas de
pluie, neige ou verglas sur la route. Entretien des pneumatiques Outre la pression de gonflage
appropriée, un parallélisme satisfaisant
permet de réduire l’usure des pneus. Si
vous remarquez une usure de pneu
irrégulière, nous recommandons de
faire examiner l'équilibrage des roues
par un concessionnaire HYUNDAI
agréé.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite ainsique la durée de vie des pneus en
seront accrus. En outre, un pneu doit
toujours être rééquilibré après avoir été
enlevé de la roue.Étiquetage sur le flanc dupneumatique
Cet étiquetage identifie et décrit les
caractéristiques fondamentales du
pneu et donne le numérod’identification du pneu (TIN) comme
certification de la norme de sécurité.
Ce numéro TIN peut permettre
d’identifier le pneu en cas de rappel.
1. Fabricant ou marque
Le fabricant ou la marque sont
inscrits.
2. Désignation de la dimension du
pneumatique
Une désignation correspondant à la dimension du pneu figure sur le flanc
du pneu. Vous aurez besoin de cette
information lorsque vous
remplacerez vos pneus. Explication
des lettres et des chiffres figurantdans cette désignation.
Exemple de désignation de dimension du pneu :
(Ces chiffres sont fournis à titre
d’exemple uniquement. Ladésignation de dimension de pneu
peut varier en fonction du véhicule.) 225/45R18 97V 225 - Largeur du pneu en
millimètres.
45 - Rapport d’aspect. Rapport entre la hauteur et la largeur du pneu.
I030B04JM
1
1
23
4
5,6
7

Entretien
44
7

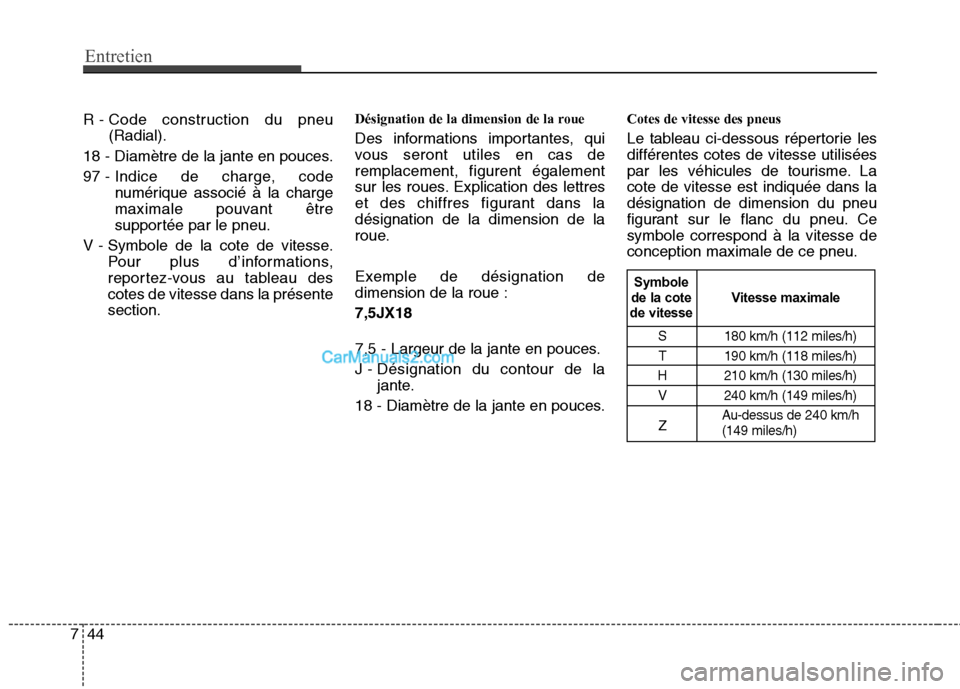

R - Code construction du pneu
(Radial).
18 - Diamètre de la jante en pouces.
97 - Indice de charge, code numérique associé à la charge
maximale pouvant être
supportée par le pneu.
V - Symbole de la cote de vitesse. Pour plus d’informations,
reportez-vous au tableau descotes de vitesse dans la présentesection. Désignation de la dimension de la roue
Des informations importantes, qui
vous seront utiles en cas deremplacement, figurent également
sur les roues. Explication des lettres
et des chiffres figurant dans ladésignation de la dimension de la
roue.
Exemple de désignation de dimension de la roue : 7,5JX18
7,5 - Largeur de la jante en pouces.
J - Désignation du contour de la
jante.
18 - Diamètre de la jante en pouces. Cotes de vitesse des pneus
Le tableau ci-dessous répertorie les différentes cotes de vitesse utilisées
par les véhicules de tourisme. Lacote de vitesse est indiquée dans ladésignation de dimension du pneu
figurant sur le flanc du pneu. Cesymbole correspond à la vitesse deconception maximale de ce pneu.
S 180 km/h (112 miles/h)
T 190 km/h (118 miles/h)
H 210 km/h (130 miles/h) V 240 km/h (149 miles/h)
Z Au-dessus de 240 km/h (149 miles/h)
Vitesse maximale
Symbole
de la cote
de vitesse

745
Entretien

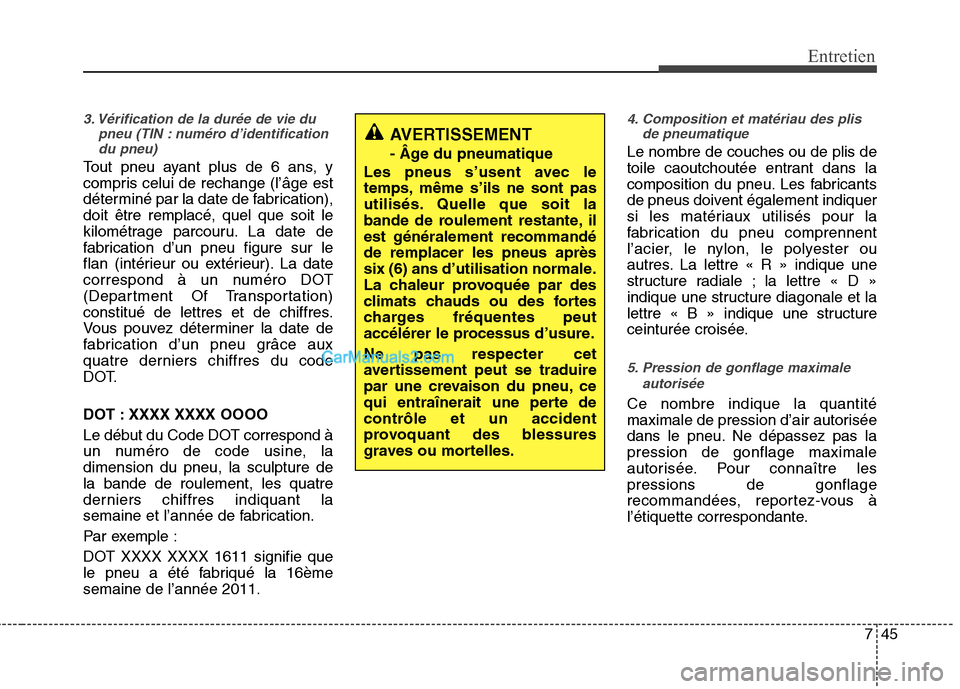

3. Vérification de la durée de vie dupneu (TIN : numéro d’identificationdu pneu)
Tout pneu ayant plus de 6 ans, y
compris celui de rechange (l’âge est
déterminé par la date de fabrication),doit être remplacé, quel que soit le
kilométrage parcouru. La date de
fabrication d’un pneu figure sur le
flan (intérieur ou extérieur). La date
correspond à un numéro DOT
(Department Of Transportation)
constitué de lettres et de chiffres.
Vous pouvez déterminer la date de
fabrication d’un pneu grâce aux
quatre derniers chiffres du code
DOT.
DOT : XXXX XXXX OOOO
Le début du Code DOT correspond à
un numéro de code usine, ladimension du pneu, la sculpture dela bande de roulement, les quatre
derniers chiffres indiquant la
semaine et l’année de fabrication.
Par exemple :
DOT XXXX XXXX 1611 signifie que
le pneu a été fabriqué la 16èmesemaine de l’année 2011.
4. Composition et matériau des plis de pneumatique
Le nombre de couches ou de plis de
toile caoutchoutée entrant dans la
composition du pneu. Les fabricants
de pneus doivent également indiquer
si les matériaux utilisés pour la
fabrication du pneu comprennent
l’acier, le nylon, le polyester ou
autres. La lettre « R » indique une
structure radiale ; la lettre « D »
indique une structure diagonale et la
lettre « B » indique une structure
ceinturée croisée.
5. Pression de gonflage maximale
autorisée
Ce nombre indique la quantité
maximale de pression d’air autorisée
dans le pneu. Ne dépassez pas lapression de gonflage maximale
autorisée. Pour connaître lespressions de gonflage
recommandées, reportez-vous à
l’étiquette correspondante.
AVERTISSEMENT
- Âge du pneumatique
Les pneus s’usent avec le
temps, même s’ils ne sont pas
utilisés. Quelle que soit la
bande de roulement restante, ilest généralement recommandéde remplacer les pneus après
six (6) ans d’utilisation normale.
La chaleur provoquée par des
climats chauds ou des fortes
charges fréquentes peut
accélérer le processus d’usure. Ne pas respecter cet
avertissement peut se traduire
par une crevaison du pneu, ce
qui entraînerait une perte decontrôle et un accident
provoquant des blessures
graves ou mortelles.

Entretien
46
7

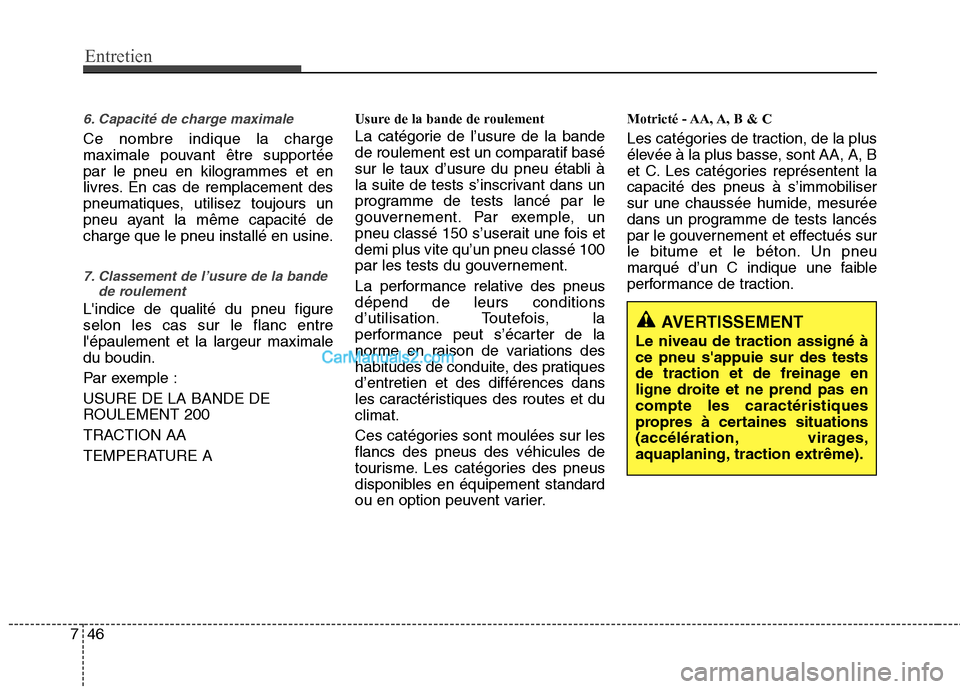

6. Capacité de charge maximale
Ce nombre indique la charge
maximale pouvant être supportée
par le pneu en kilogrammes et en
livres. En cas de remplacement des
pneumatiques, utilisez toujours un
pneu ayant la même capacité de
charge que le pneu installé en usine.
7. Classement de l’usure de la bande
de roulement
L'indice de qualité du pneu figure selon les cas sur le flanc entrel'épaulement et la largeur maximaledu boudin.
Par exemple :USURE DE LA BANDE DE
ROULEMENT 200
TRACTION AA
TEMPERATURE A Usure de la bande de roulement
La catégorie de l’usure de la bande
de roulement est un comparatif basé
sur le taux d’usure du pneu établi à
la suite de tests s’inscrivant dans un
programme de tests lancé par le
gouvernement. Par exemple, un
pneu classé 150 s’userait une fois etdemi plus vite qu’un pneu classé 100
par les tests du gouvernement.
La performance relative des pneus dépend de leurs conditions
d’utilisation. Toutefois, la
performance peut s’écarter de la
norme en raison de variations des
habitudes de conduite, des pratiquesd’entretien et des différences dans
les caractéristiques des routes et duclimat.
Ces catégories sont moulées sur les flancs des pneus des véhicules de
tourisme. Les catégories des pneus
disponibles en équipement standard
ou en option peuvent varier.Motricté - AA, A, B & C
Les catégories de traction, de la plus
élevée à la plus basse, sont AA, A, B
et C. Les catégories représentent lacapacité des pneus à s’immobiliser
sur une chaussée humide, mesurée
dans un programme de tests lancés
par le gouvernement et effectués sur
le bitume et le béton. Un pneu
marqué d’un C indique une faible
performance de traction.AVERTISSEMENT
Le niveau de traction assigné à ce pneu s'appuie sur des tests
de traction et de freinage en
ligne droite et ne prend pas encompte les caractéristiques
propres à certaines situations
(accélération, virages,
aquaplaning, traction extrême).

747
Entretien

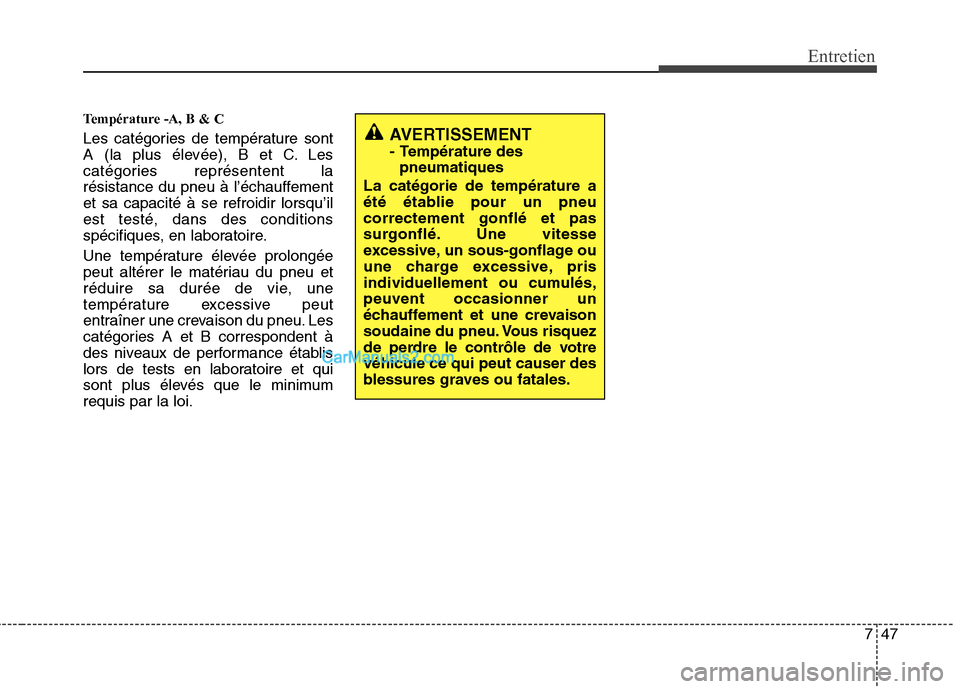

Température -A, B & C
Les catégories de température sont
A (la plus élevée), B et C. Les
catégories représentent la
résistance du pneu à l’échauffementet sa capacité à se refroidir lorsqu’ilest testé, dans des conditions
spécifiques, en laboratoire.
Une température élevée prolongée
peut altérer le matériau du pneu et
réduire sa durée de vie, une
température excessive peut
entraîner une crevaison du pneu. Les
catégories A et B correspondent à
des niveaux de performance établis
lors de tests en laboratoire et qui
sont plus élevés que le minimumrequis par la loi.
AVERTISSEMENT
- Température despneumatiques
La catégorie de température a
été établie pour un pneucorrectement gonflé et pas
surgonflé. Une vitesse
excessive, un sous-gonflage ou
une charge excessive, pris
individuellement ou cumulés,peuvent occasionner un
échauffement et une crevaison
soudaine du pneu. Vous risquez
de perdre le contrôle de votrevéhicule ce qui peut causer des
blessures graves ou fatales.

Entretien
48
7

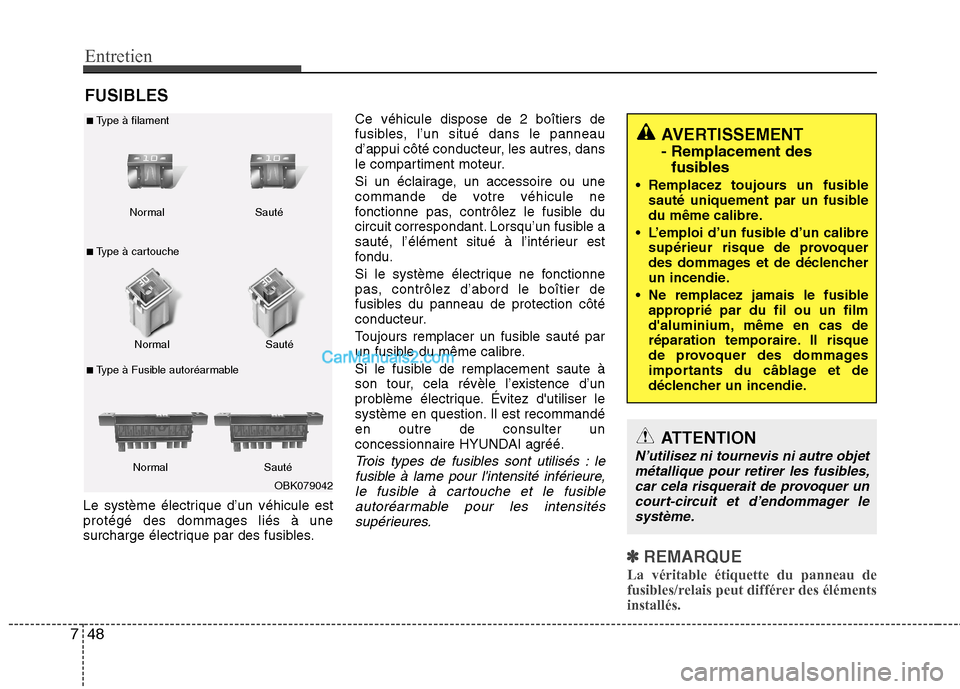

FUSIBLES
Le système électrique d’un véhicule est protégé des dommages liés à une
surcharge électrique par des fusibles. Ce véhicule dispose de 2 boîtiers de
fusibles, l’un situé dans le panneau
d’appui côté conducteur, les autres, dans
le compartiment moteur.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Évitez d'utiliser le
système en question. Il est recommandéen outre de consulter un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés : le
fusible à lame pour l'intensité inférieure,le fusible à cartouche et le fusible
autoréarmable pour les intensitéssupérieures.
✽✽ REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des élémentsinstallés.
AVERTISSEMENT - Remplacement des fusibles
Remplacez toujours un fusible sauté uniquement par un fusible
du même calibre.
L’emploi d’un fusible d’un calibre supérieur risque de provoquer
des dommages et de déclencher
un incendie.
Ne remplacez jamais le fusible approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Il risque
de provoquer des dommages
importants du câblage et de
déclencher un incendie.
ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles, car cela risquerait de provoquer uncourt-circuit et d’endommager lesystème.
OBK079042
Normal
Normal
■
Type à filament
■ Type à cartouche
■ Type à Fusible autoréarmable Sauté
Sauté
Normal Sauté
