Hyundai Terracan 2002 Betriebsanleitung (in German)

1-13
EIGENSCHAFTEN DES HYUNDAI
B080F01S-AST Fahrersitz-Sitzpolsterhöhen- verstellung (Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordere Einstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zu verstellen, das hintere Einstell rad drehen.
B080F01HP
B090A01Y-AST ELEKTRISCH VERSTELLBARER FAH- RERSITZ (falls vorhanden)
Der Fahrersitz kann je nach Bedarf mit der Einstelltaste an der linken Seite des Sitzes eingestellt werden. Der Sitz sollte vor Fahrtbeginn in die entsprechende Position gebracht werden, damit das Lenkrad, die Pedale und die Schalter auf dem Arma-turenbrett leicht erreichbar sind.
VORSICHT:
Nicht zwei Tasten zur gleichen Zeit betätigen.
WARNUNG:
o Niemals versuchen, den Sitz zu verstellen, wenn das Fahrzeug nicht steht ist. Dies könnte dazu führen, daß Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu Tod, schweren Verletzungen oder Sachschaden führen kann.
o Nicht in der Nähe des Airbags sitzen oder sich unnötigerweise daran anlehnen,damit bei seiner Zündung im Falle eines plötzlichen Halts oder Aufpralls ein besserer Schutz ge-währleistet ist. B090B01Y-AST Den Sitz vor- oder rückstellen
Die Einstelltaste nach vorne oder hinten bewegen, um den Sitz vorwärts oder rückwärts in die gewünschte Position zu bringen. Die Taste loslassen. Der Sitz wird dann in dieser Position arretiert.
1. Einstelltaste zur Neigungseinstellung
2. Einstelltaste zur Gleit- oder Höhen- einstellung
WARNUNG:
Um sicherzustellen, daß der Sitz sicherarretiert wird, sollte versucht werden, den Sitz nach vorne oder hinten zu verrücken, ohne dabei die Einstelltaste zu bedienen.
B085B01HP
1
2

EIGENSCHAFTEN DES HYUNDAI
1-14 B080G01O-AAT Ablagebox Die Ablagebox befindet sich unter dem Beifahrersitz. Sie läßt sich durch Ziehen nach vorne öffnen. WARNUNG: Um mögliche Verletzungen im Falle einesUnfalls oder eines plötzlichen Halts zu vermeiden, muß die Ablagebox während der Fahrt geschlossen bleiben.
B080G01HP
hindurchrutscht, wodurch im Falle eines plötzlichen Anhaltens oder eines Unfalls schwere Verletzungen verursacht werden können.
B090D01Y-AST Einstellung des Rücklehnenwinkels Den oberen Teil der Einstelltaste nach vorne oder hinten bewegen, um die Rücklehne des Sitzes in die gewünschte Position zurückzulehnen. Den Knopf loslassen. Die Rücklehne wird dann in dieser Position arretiert. WARNUNG: Um die Verletzungsgefahr im Falle eines Zusammenstoßes oder eines plötzlichen Anhaltens zu minimieren, sollte sowohl der Sitz des Fahrers als auch der des Beifahrers währen der Fahrt auf eine beinahe aufrechte Position eingestellt werden. Der von den Sicherheitsgurten und vomAirbag gewährleistete Schutz kann stark beeinträchtigt werden, wenn der Sitz zurückgelehnt wird. Durch das Zurück- lehnen eines Sitzes wird die Gefahr erhöht, daß der Benutzer unter dem Sicherheitsgurt
B085D01HPB085C01HP
B090C01Y-AST Höheneinstellung des Sitzpolsters Wenn der vordere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der vordere Teil des Sitzpolsters angehoben oder gesenkt. Wenn der hintere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der hintere Teil des Sitzpolsters angehoben oder gesenkt.

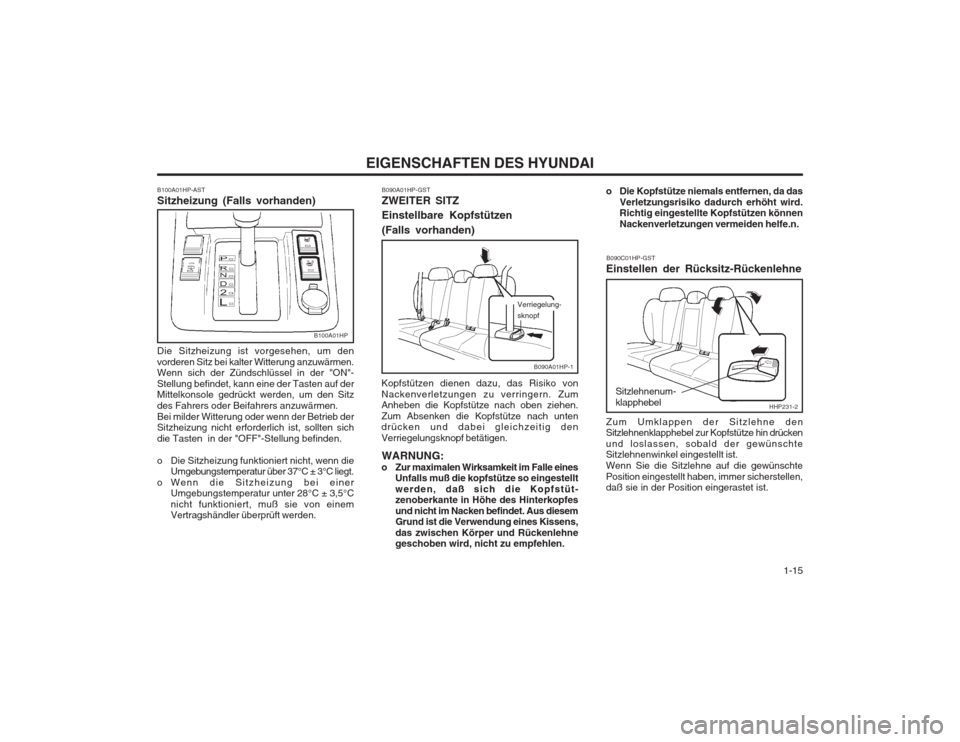

1-15
EIGENSCHAFTEN DES HYUNDAI
HHP231-2
B090A01HP-1
B100A01HP-AST Sitzheizung (Falls vorhanden) Die Sitzheizung ist vorgesehen, um den vorderen Sitz bei kalter Witterung anzuwärmen. Wenn sich der Zündschlüssel in der "ON"- Stellung befindet, kann eine der Tasten auf der Mittelkonsole gedrückt werden, um den Sitz des Fahrers oder Beifahrers anzuwärmen.Bei milder Witterung oder wenn der Betrieb der Sitzheizung nicht erforderlich ist, sollten sich die Tasten in der "OFF"-Stellung befinden.
o Die Sitzheizung funktioniert nicht, wenn die
Umgebungstemperatur über 37°C ± 3°C liegt.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter 28°C ± 3,5°C nicht funktioniert, muß sie von einem Vertragshändler überprüft werden.
B100A01HP
B090A01HP-GST ZWEITER SITZ Einstellbare Kopfstützen (Falls vorhanden)
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Absenken die Kopfstütze nach unten drücken und dabei gleichzeitig den Verriegelungsknopf betätigen. WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die kopfstütze so eingestelltwerden, daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht im Nacken befindet. Aus diesem Grund ist die Verwendung eines Kissens, das zwischen Körper und Rückenlehne geschoben wird, nicht zu empfehlen. o Die Kopfstütze niemals entfernen, da das
Verletzungsrisiko dadurch erhöht wird.Richtig eingestellte Kopfstützen können Nackenverletzungen vermeiden helfe.n.
Verriegelung- sknopf B090C01HP-GST
Einstellen der Rücksitz-Rückenlehne Zum Umklappen der Sitzlehne den Sitzlehnenklapphebel zur Kopfstütze hin drücken und loslassen, sobald der gewünschte Sitzlehnenwinkel eingestellt ist. Wenn Sie die Sitzlehne auf die gewünschtePosition eingestellt haben, immer sicherstellen, daß sie in der Position eingerastet ist. Sitzlehnenum- klapphebel

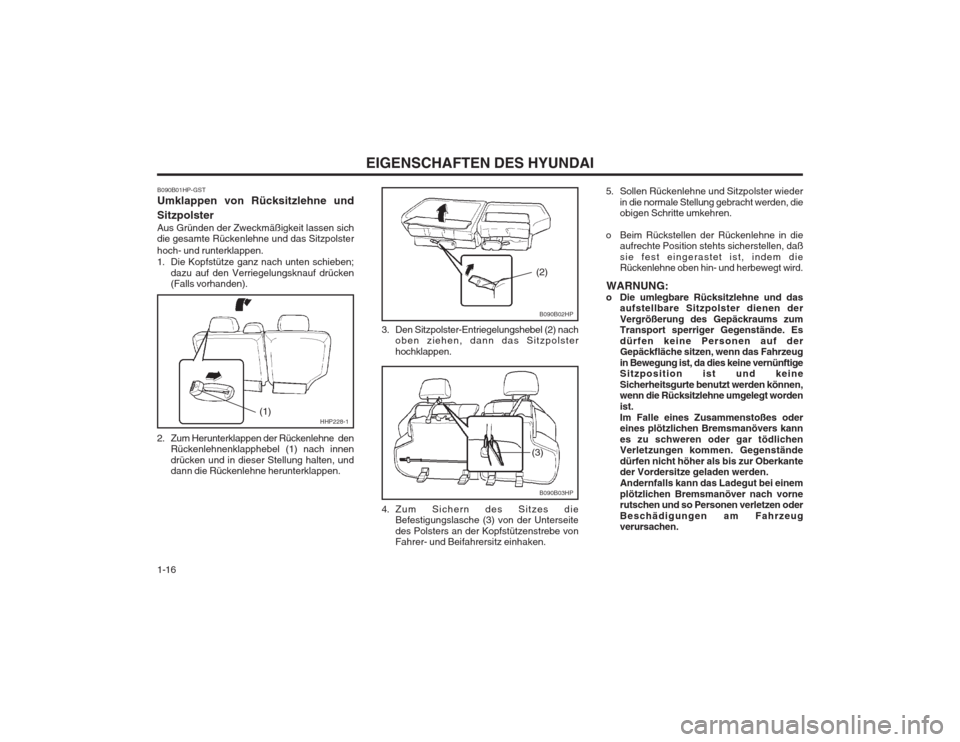

EIGENSCHAFTEN DES HYUNDAI
1-16
5. Sollen Rückenlehne und Sitzpolster wieder in die normale Stellung gebracht werden, die obigen Schritte umkehren.
o Beim Rückstellen der Rückenlehne in die aufrechte Position stehts sicherstellen, daß sie fest eingerastet ist, indem die Rückenlehne oben hin- und herbewegt wird.
WARNUNG:
o Die umlegbare Rücksitzlehne und das aufstellbare Sitzpolster dienen der Vergrößerung des Gepäckraums zum Transport sperriger Gegenstände. Es dürfen keine Personen auf der Gepäckfläche sitzen, wenn das Fahrzeug in Bewegung ist, da dies keine vernünftige Sitzposition ist und keine Sicherheitsgurte benutzt werden können, wenn die Rücksitzlehne umgelegt worden ist.Im Falle eines Zusammenstoßes oder eines plötzlichen Bremsmanövers kann es zu schweren oder gar tödlichen Verletzungen kommen. Gegenstände dürfen nicht höher als bis zur Oberkante der Vordersitze geladen werden. Andernfalls kann das Ladegut bei einemplötzlichen Bremsmanöver nach vorne rutschen und so Personen verletzen oder Beschädigungen am Fahrzeug verursachen.
3. Den Sitzpolster-Entriegelungshebel (2) nach
oben ziehen, dann das Sitzpolster hochklappen.
B090B03HP
(3)
B090B02HP
(2)
4. Zum Sichern des Sitzes die
Befestigungslasche (3) von der Unterseite des Polsters an der Kopfstützenstrebe von Fahrer- und Beifahrersitz einhaken.
B090B01HP-GST Umklappen von Rücksitzlehne und Sitzpolster Aus Gründen der Zweckmäßigkeit lassen sich die gesamte Rückenlehne und das Sitzpolster hoch- und runterklappen.
1. Die Kopfstütze ganz nach unten schieben;
dazu auf den Verriegelungsknauf drücken (Falls vorhanden).
(1)
2. Zum Herunterklappen der Rückenlehne den Rückenlehnenklapphebel (1) nach innen drücken und in dieser Stellung halten, und dann die Rückenlehne herunterklappen.
HHP228-1

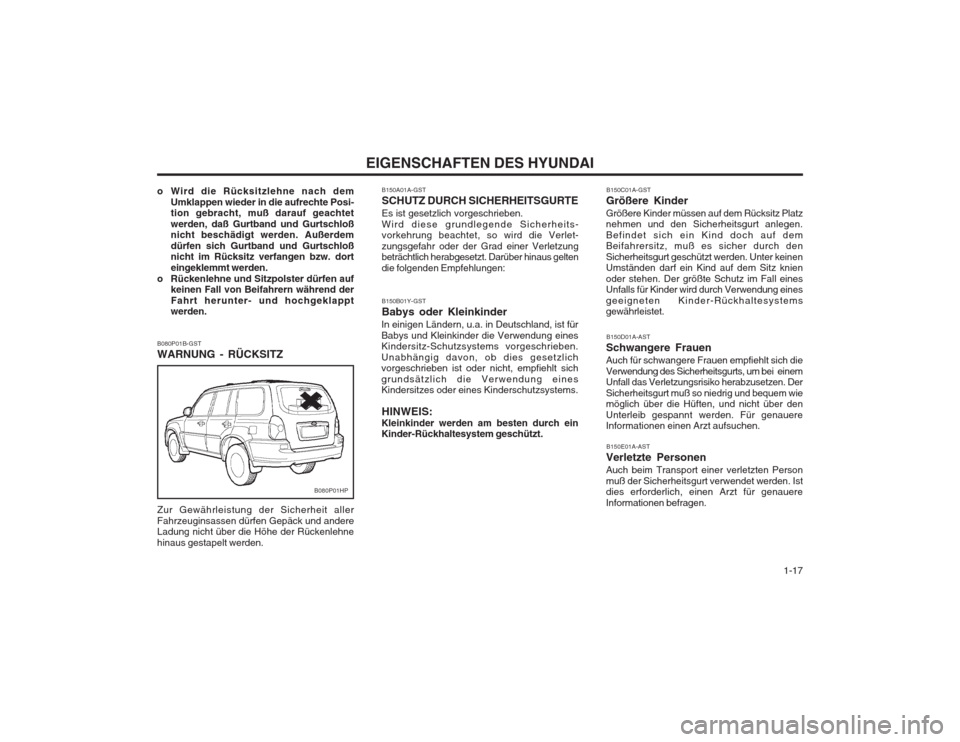

1-17
EIGENSCHAFTEN DES HYUNDAI
B150A01A-GST SCHUTZ DURCH SICHERHEITSGURTEEs ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits- vorkehrung beachtet, so wird die Verlet- zungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgenden Empfehlungen:
B080P01B-GST WARNUNG - RÜCKSITZ Zur Gewährleistung der Sicherheit aller Fahrzeuginsassen dürfen Gepäck und andere Ladung nicht über die Höhe der Rückenlehne hinaus gestapelt werden.
o Wird die Rücksitzlehne nach dem
Umklappen wieder in die aufrechte Posi- tion gebracht, muß darauf geachtet werden, daß Gurtband und Gurtschloß nicht beschädigt werden. Außerdem dürfen sich Gurtband und Gurtschloß nicht im Rücksitz verfangen bzw. dort eingeklemmt werden.
o Rückenlehne und Sitzpolster dürfen auf keinen Fall von Beifahrern während derFahrt herunter- und hochgeklappt werden.
B080P01HP
B150B01Y-GST Babys oder Kleinkinder
In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz-Schutzsystems vorgeschrieben. Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes oder eines Kinderschutzsystems.
HINWEIS:
Kleinkinder werden am besten durch einKinder-Rückhaltesystem geschützt. B150C01A-GST
Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und den Sicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutz im Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystems gewährleistet.
B150D01A-AST
Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung des Sicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrig und bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauere Informationen einen Arzt aufsuchen.
B150E01A-AST
Verletzte Personen Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationen befragen.

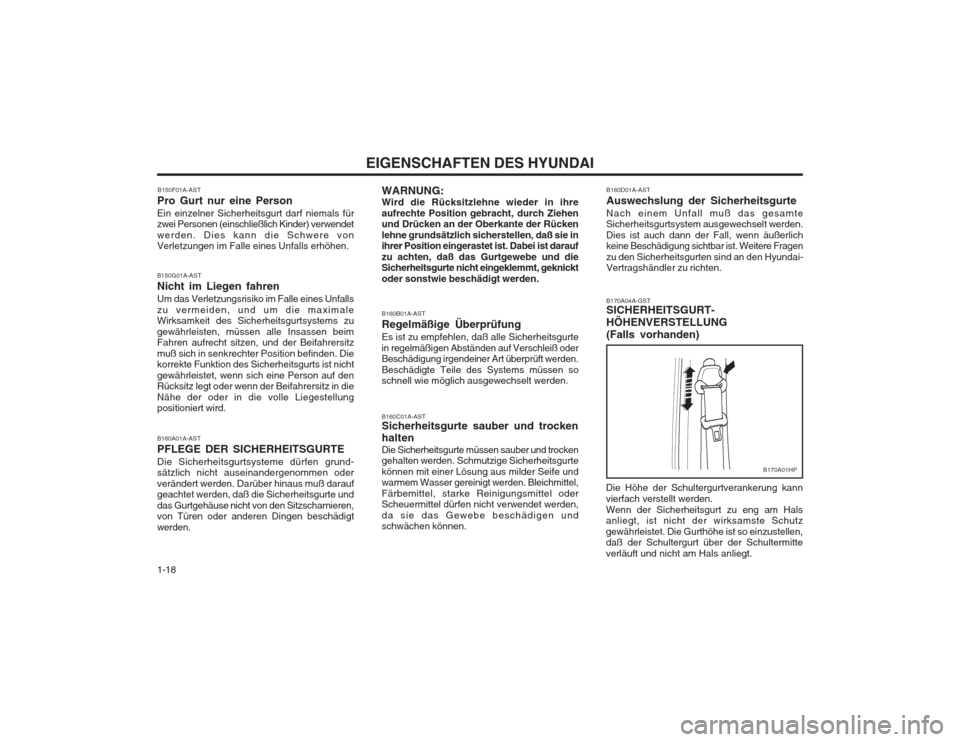

EIGENSCHAFTEN DES HYUNDAI
1-18 B160D01A-AST Auswechslung der SicherheitsgurteNach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai- Vertragshändler zu richten. B170A04A-GST SICHERHEITSGURT- HÖHENVERSTELLUNG(Falls vorhanden)
Die Höhe der Schultergurtverankerung kann vierfach verstellt werden.Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurthöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft und nicht am Hals anliegt.
B170A01HP
B150F01A-AST
Pro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendet werden. Dies kann die Schwere von
Verletzungen im Falle eines Unfalls erhöhen. B150G01A-AST Nicht im Liegen fahrenUm das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn der Beifahrersitz in die Nähe der oder in die volle Liegestellung positioniert wird. B160A01A-AST PFLEGE DER SICHERHEITSGURTEDie Sicherheitsgurtsysteme dürfen grund- sätzlich nicht auseinandergenommen oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können.
B160B01A-AST Regelmäßige ÜberprüfungEs ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Systems müssen so schnell wie möglich ausgewechselt werden.
WARNUNG: Wird die Rücksitzlehne wieder in ihreaufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rücken lehne grundsätzlich sicherstellen, daß sie in ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheitsgurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.

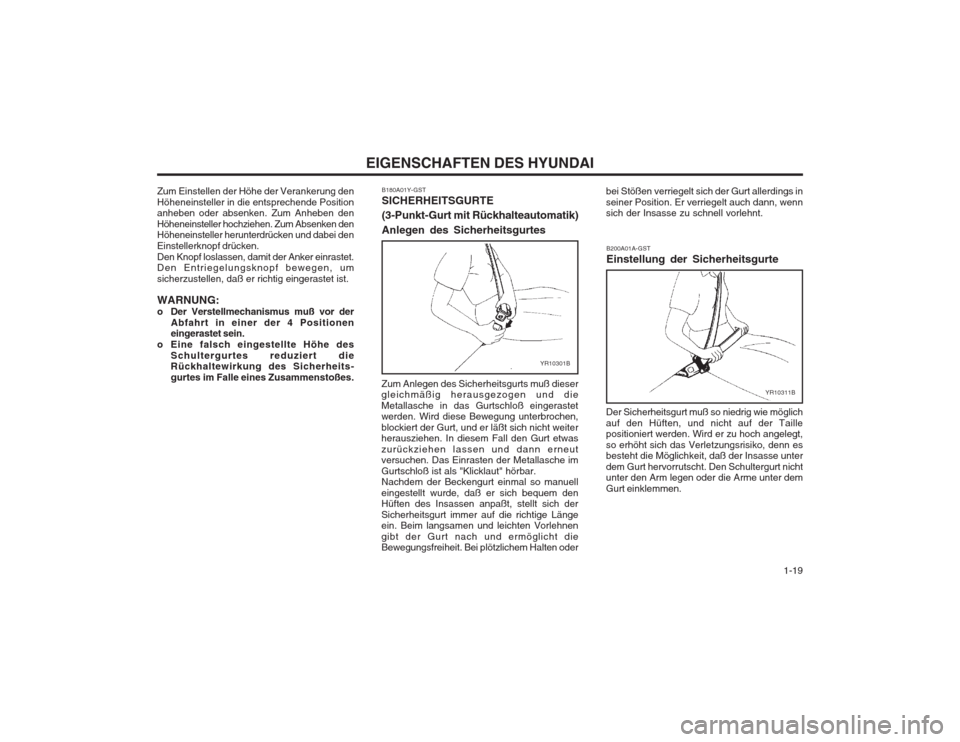

1-19
EIGENSCHAFTEN DES HYUNDAI
Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird diese Bewegung unterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar. Nachdem der Beckengurt einmal so manuell eingestellt wurde, daß er sich bequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beim langsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichem Halten oderB180A01Y-GST SICHERHEITSGURTE (3-Punkt-Gurt mit Rückhalteautomatik) Anlegen des Sicherheitsgurtes
YR10301B
Zum Einstellen der Höhe der Verankerung den Höheneinsteller in die entsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. Zum Absenken den Höheneinsteller herunterdrücken und dabei den Einstellerknopf drücken.Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß er richtig eingerastet ist. WARNUNG:
o Der Verstellmechanismus muß vor der
Abfahrt in einer der 4 Positionen eingerastet sein.
o Eine falsch eingestellte Höhe des Schultergurtes reduziert die
Rückhaltewirkung des Sicherheits- gurtes im Falle eines Zusammenstoßes.
Der Sicherheitsgurt muß so niedrig wie möglichauf den Hüften, und nicht auf der Taille positioniert werden. Wird er zu hoch angelegt, so erhöht sich das Verletzungsrisiko, denn es besteht die Möglichkeit, daß der Insasse unter dem Gurt hervorrutscht. Den Schultergurt nicht unter den Arm legen oder die Arme unter dem Gurt einklemmen.B200A01A-GST Einstellung der Sicherheitsgurte
YR10311B
bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich der Insasse zu schnell vorlehnt.

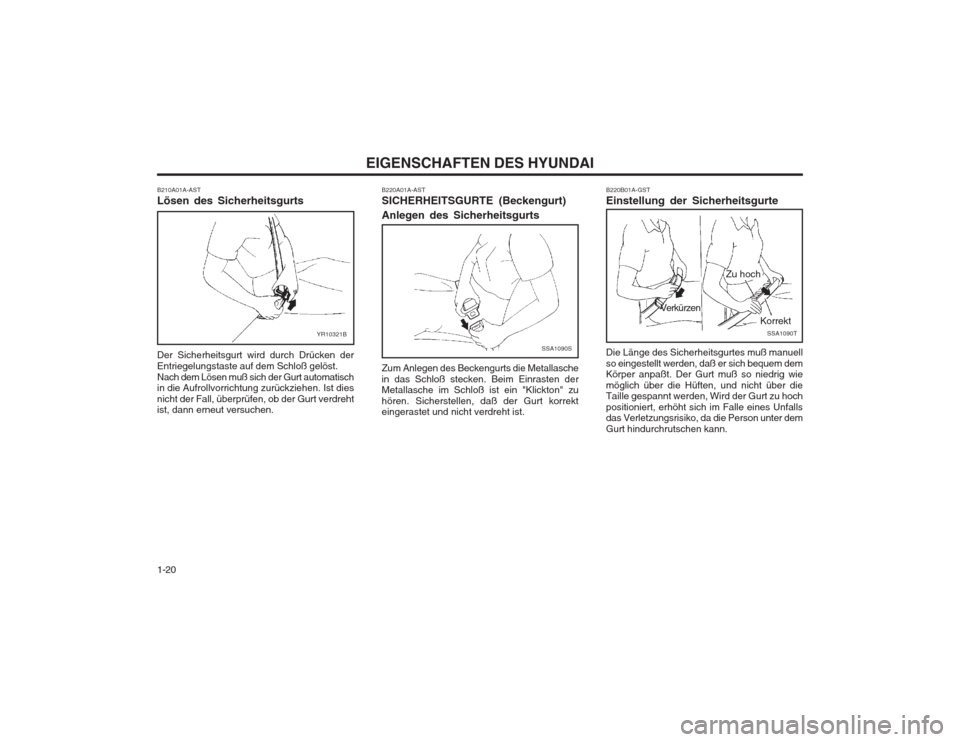

EIGENSCHAFTEN DES HYUNDAI
1-20 B220B01A-GST Einstellung der Sicherheitsgurte Die Länge des Sicherheitsgurtes muß manuell so eingestellt werden, daß er sich bequem dem Körper anpaßt. Der Gurt muß so niedrig wie möglich über die Hüften, und nicht über die Taille gespannt werden, Wird der Gurt zu hoch positioniert, erhöht sich im Falle eines Unfalls das Verletzungsrisiko, da die Person unter dem Gurt hindurchrutschen kann.
SSA1090T
Korrekt
Verkürzen Zu hoch
B210A01A-AST Lösen des SicherheitsgurtsYR10321B
Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste auf dem Schloß gelöst.Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall, überprüfen, ob der Gurt verdreht ist, dann erneut versuchen. B220A01A-AST SICHERHEITSGURTE (Beckengurt) Anlegen des Sicherheitsgurts Zum Anlegen des Beckengurts die Metallasche in das Schloß stecken. Beim Einrasten der Metallasche im Schloß ist ein "Klickton" zu hören. Sicherstellen, daß der Gurt korrekt eingerastet und nicht verdreht ist.SSA1090S

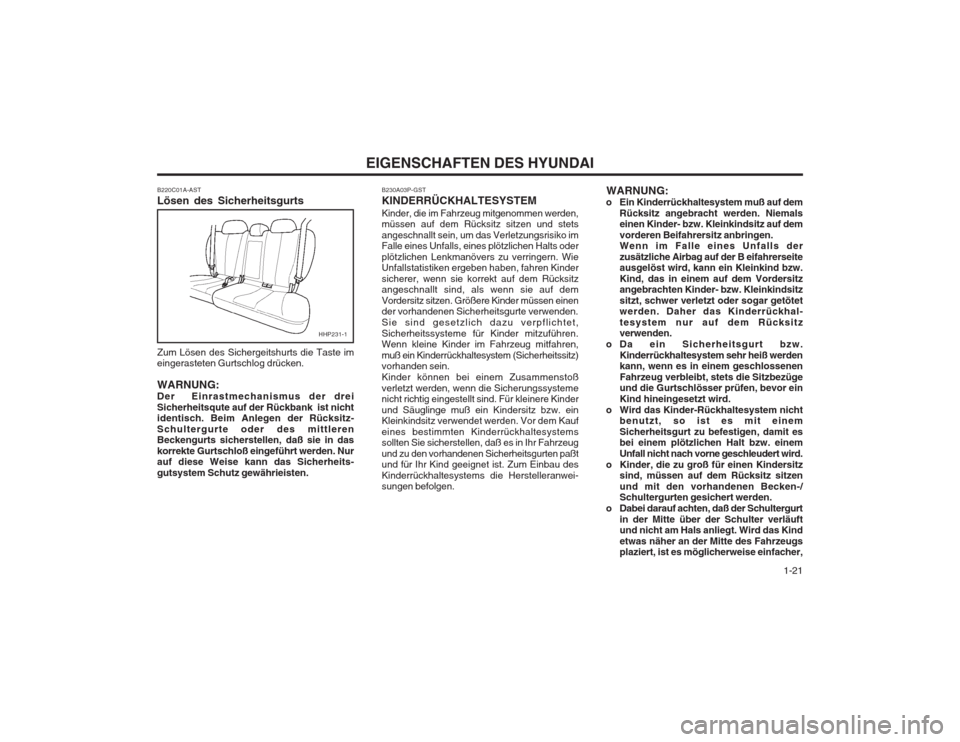

1-21
EIGENSCHAFTEN DES HYUNDAI
B230A03P-GST KINDERRÜCKHALTESYSTEMKinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden. Sie sind gesetzlich dazu verpflichtet,Sicherheitssysteme für Kinder mitzuführen. Wenn kleine Kinder im Fahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz) vorhanden sein. Kinder können bei einem Zusammenstoßverletzt werden, wenn die Sicherungssysteme nicht richtig eingestellt sind. Für kleinere Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranwei- sungen befolgen.
B220C01A-AST Lösen des Sicherheitsgurts Zum Lösen des Sichergeitshurts die Taste im eingerasteten Gurtschlog drücken. WARNUNG: Der Einrastmechanismus der dreiSicherheitsqute auf der Rückbank ist nicht identisch. Beim Anlegen der Rücksitz- Schultergurte oder des mittleren Beckengurts sicherstellen, daß sie in das korrekte Gurtschloß eingeführt werden. Nur auf diese Weise kann das Sicherheits- gutsystem Schutz gewährieisten.
HHP231-1
WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem
Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen. Wenn im Falle eines Unfalls der zusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind, das in einem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwer verletzt oder sogar getötet werden. Daher das Kinderrückhal- tesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem sehr heiß werdenkann, wenn es in einem geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.
o Wird das Kinder-Rückhaltesystem nicht benutzt, so ist es mit einemSicherheitsgurt zu befestigen, damit es bei einem plötzlichen Halt bzw. einem Unfall nicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzenund mit den vorhandenen Becken-/ Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt in der Mitte über der Schulter verläuftund nicht am Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, ist es möglicherweise einfacher,

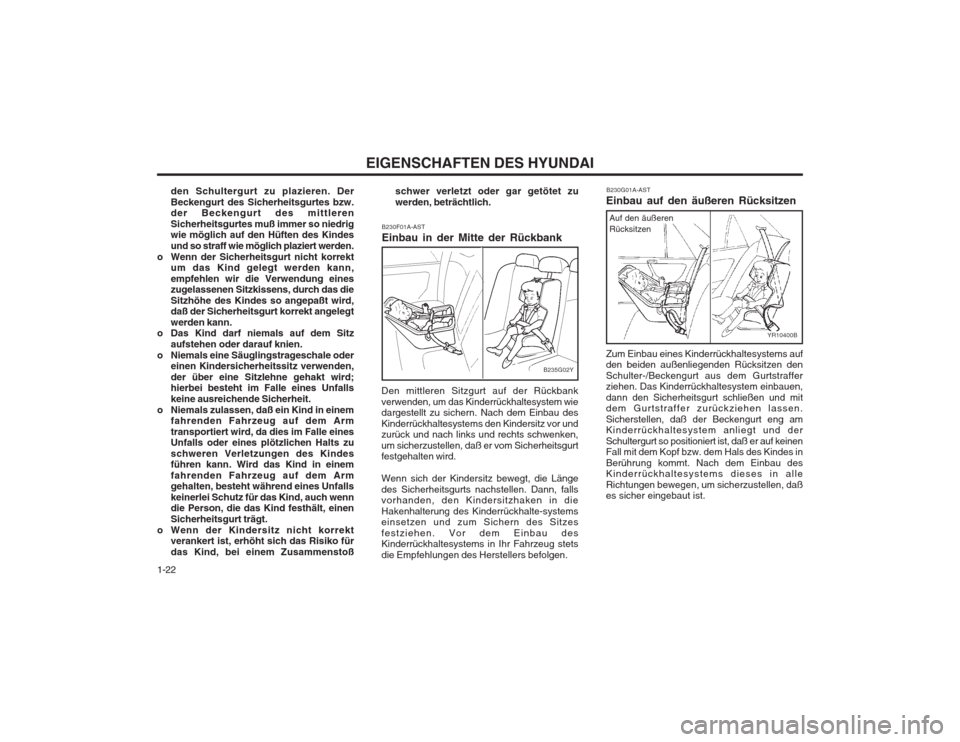

EIGENSCHAFTEN DES HYUNDAI
1-22
B230G01A-AST
Einbau auf den äußeren Rücksitzen
YR10400B
Auf den äußeren Rücksitzen
Zum Einbau eines Kinderrückhaltesystems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen. Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.
den Schultergurt zu plazieren. Der Beckengurt des Sicherheitsgurtes bzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer so niedrig wie möglich auf den Hüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegt werden kann,empfehlen wir die Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz
aufstehen oder darauf knien.
o Niemals eine Säuglingstrageschale oder einen Kindersicherheitssitz verwenden,der über eine Sitzlehne gehakt wird; hierbei besteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Armtransportiert wird, da dies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen des Kindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die das Kind festhält, einen Sicherheitsgurt trägt.
o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko fürdas Kind, bei einem Zusammenstoß schwer verletzt oder gar getötet zuwerden, beträchtlich.
B230F01A-AST Einbau in der Mitte der Rückbank
B235G02Y
Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen.
