Hyundai Terracan 2002 Betriebsanleitung (in German)

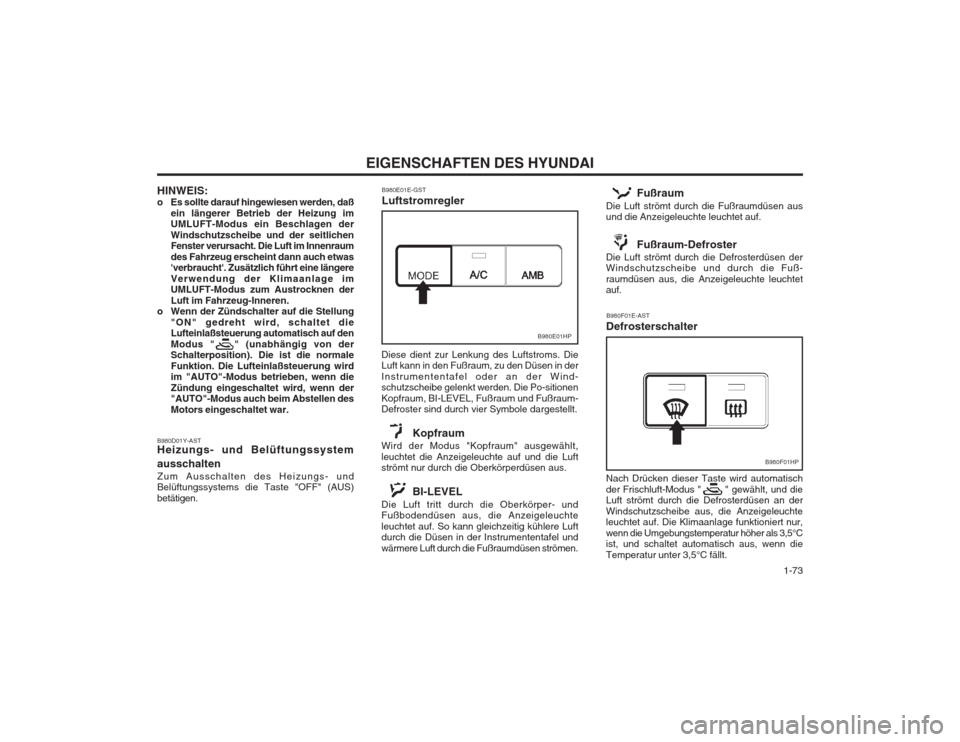

1-73
EIGENSCHAFTEN DES HYUNDAI
Nach Drücken dieser Taste wird automatisch
der Frischluft-Modus " " gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe aus, die Anzeigeleuchte leuchtet auf. Die Klimaanlage funktioniert nur, wenn die Umgebungstemperatur höher als 3,5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3,5°C fällt.
HINWEIS:
o Es sollte darauf hingewiesen werden, daß
ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas 'verbraucht'. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung
"ON" gedreht wird, schaltet die Lufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von der Schalterposition). Die ist die normale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"-Modus betrieben, wenn die Zündung eingeschaltet wird, wenn der "AUTO"-Modus auch beim Abstellen des Motors eingeschaltet war.
B980E01HP
B980E01E-GST LuftstromreglerFußraum
Die Luft strömt durch die Fußraumdüsen aus und die Anzeigeleuchte leuchtet auf.
Fußraum-Defroster
Die Luft strömt durch die Defrosterdüsen derWindschutzscheibe und durch die Fuß- raumdüsen aus, die Anzeigeleuchte leuchtet auf.
B980D01Y-AST Heizungs- und Belüftungssystem ausschalten Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen.
Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Wind- schutzscheibe gelenkt werden. Die Po-sitionen Kopfraum, BI-LEVEL, Fußraum und Fußraum- Defroster sind durch vier Symbole dargestellt.
Kopfraum
Wird der Modus "Kopfraum" ausgewählt, leuchtet die Anzeigeleuchte auf und die Luft strömt nur durch die Oberkörperdüsen aus.
BI-LEVEL
Die Luft tritt durch die Oberkörper- undFußbodendüsen aus, die Anzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durch die Düsen in der Instrumententafel und wärmere Luft durch die Fußraumdüsen strömen.
B980F01HP
B980F01E-AST
Defrosterschalter

EIGENSCHAFTEN DES HYUNDAI
1-74

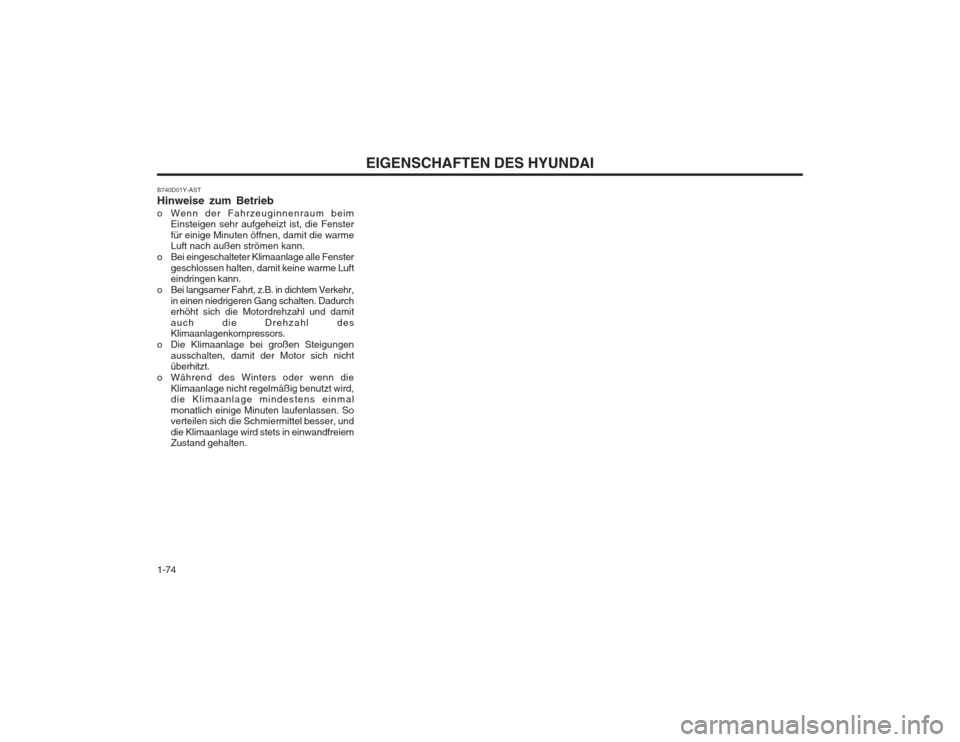

B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damit keine warme Lufteindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gang schalten. Dadurcherhöht sich die Motordrehzahl und damit auch die Drehzahl des Klimaanlagenkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nichtüberhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßig benutzt wird,die Klimaanlage mindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, und die Klimaanlage wird stets in einwandfreiem Zustand gehalten.

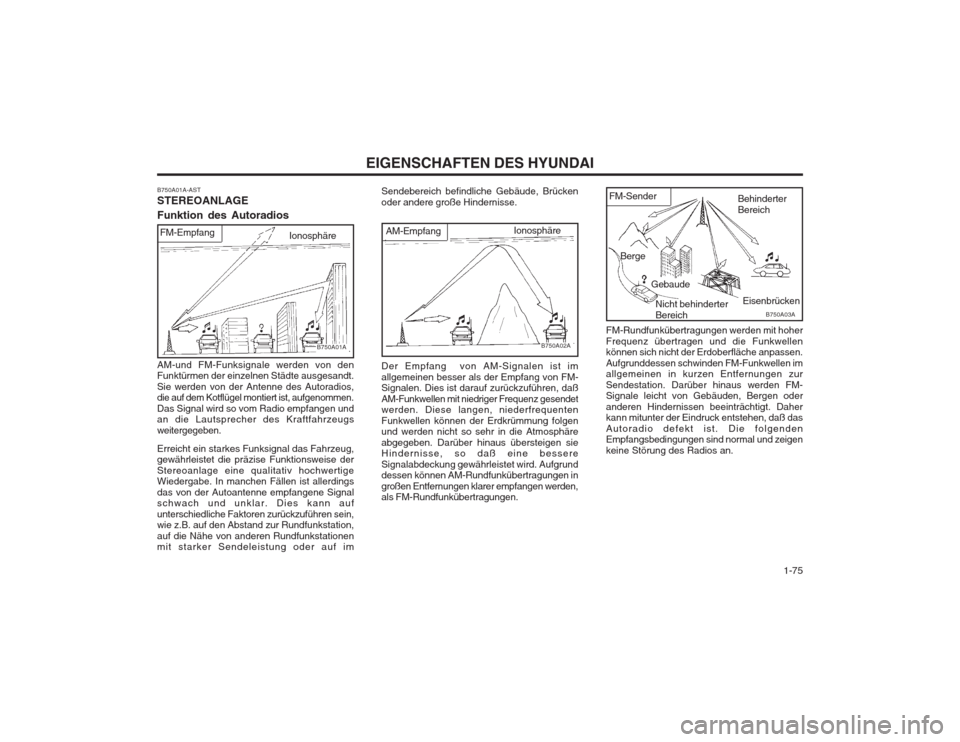

1-75
EIGENSCHAFTEN DES HYUNDAI
FM-Sender
FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen. Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM- Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normal und zeigen keine Störung des Radios an.
B750A03A
Berge
Gebaude Behinderter Bereich
Eisenbrücken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal schwach und unklar. Dies kann auf unterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf im
B750A01A-AST STEREOANLAGE Funktion des Autoradios
B750A01A
Ionosphäre
FM-Empfang
Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM- Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunkübertragungen.
B750A02A
Ionosphäre
AM-Empfang
Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.

EIGENSCHAFTEN DES HYUNDAI
1-76 B750B02Y-AST

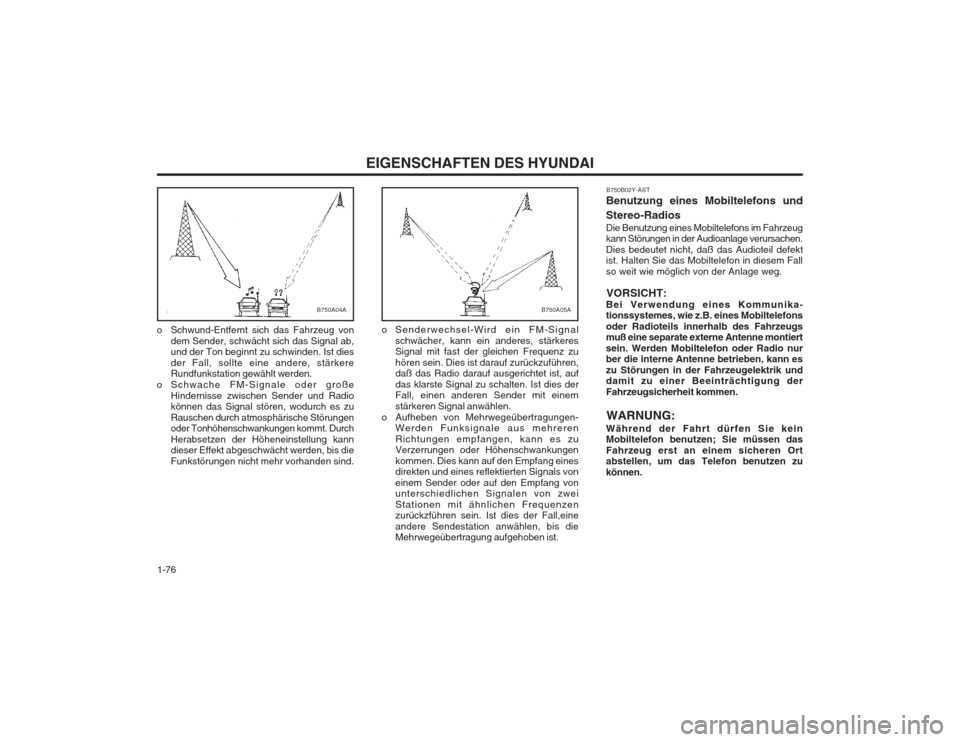

Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommunika- tionssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oder Radio nur ber die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen.
WARNUNG:
Während der Fahrt dürfen Sie kein Mobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
o Senderwechsel-Wird ein FM-Signal
schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegeübertragungen- Werden Funksignale aus mehrerenRichtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der Fall,eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
B750A05A
o Schwund-Entfernt sich das Fahrzeug von
dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden.
o Schwache FM-Signale oder große Hindernisse zwischen Sender und Radiokönnen das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höheneinstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.
B750A04A

1-77
EIGENSCHAFTEN DES HYUNDAI

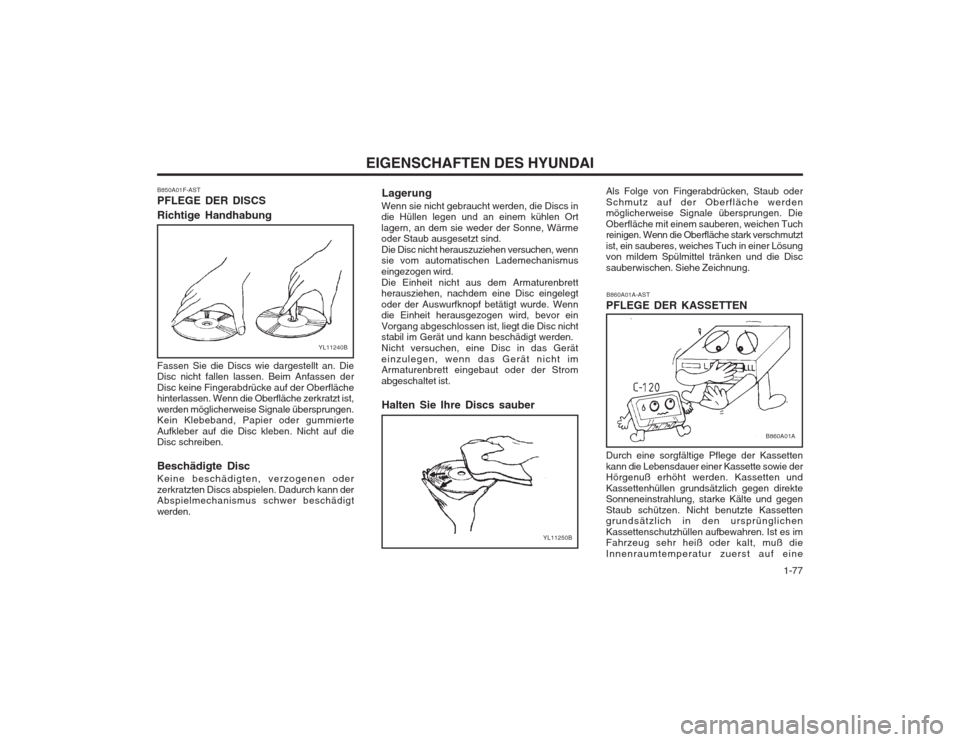

B860A01A-AST
PFLEGE DER KASSETTEN
B860A01A
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eine
YL11240B
YL11250B
B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben. Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung
Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden. Nicht versuchen, eine Disc in das Geräteinzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.
Halten Sie Ihre Discs sauber Als Folge von Fingerabdrücken, Staub oderSchmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildem Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

EIGENSCHAFTEN DES HYUNDAI
1-78
B860A04A

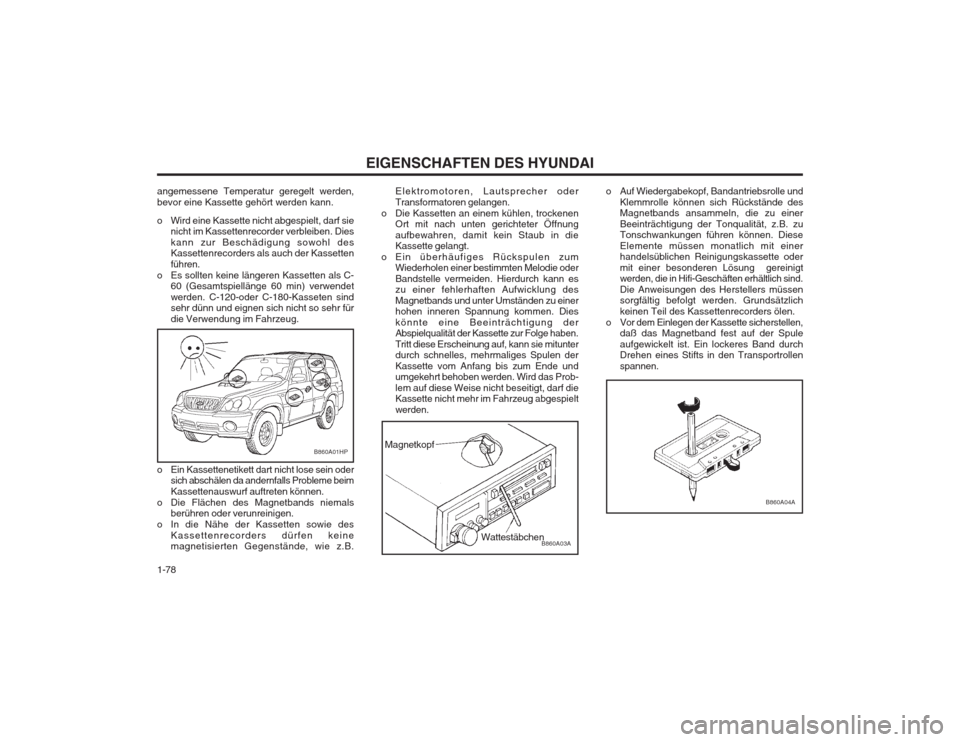

o Auf Wiedergabekopf, Bandantriebsrolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spuleaufgewickelt ist. Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen.
Magnetkopf
B860A03A
Wattestäbchen
o Ein Kassettenetikett dart nicht lose sein oder
sich abschälen da andernfalls Probleme beim Kassettenauswurf auftreten können.
o Die Flächen des Magnetbands niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfen keine magnetisierten Gegenstände, wie z.B.
angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
o Wird eine Kassette nicht abgespielt, darf sie
nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten als C- 60 (Gesamtspiellänge 60 min) verwendetwerden. C-120-oder C-180-Kasseten sind sehr dünn und eignen sich nicht so sehr für die Verwendung im Fahrzeug.B860A01HP
Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnungaufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden. Wird das Prob- lem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr im Fahrzeug abgespielt werden.

1-79
EIGENSCHAFTEN DES HYUNDAI

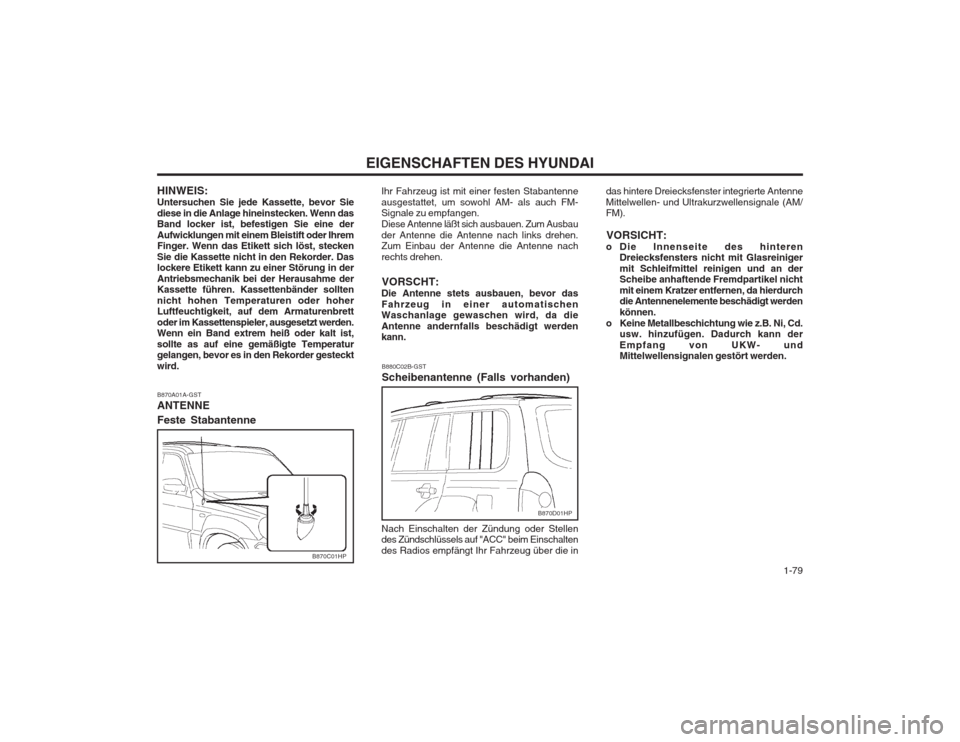

B880C02B-GST Scheibenantenne (Falls vorhanden) das hintere Dreiecksfenster integrierte Antenne Mittelwellen- und Ultrakurzwellensignale (AM/ FM).
VORSICHT:
o Die Innenseite des hinteren Dreiecksfensters nicht mit Glasreiniger mit Schleifmittel reinigen und an der Scheibe anhaftende Fremdpartikel nicht mit einem Kratzer entfernen, da hierdurch die Antennenelemente beschädigt werden können.
o Keine Metallbeschichtung wie z.B. Ni, Cd. usw. hinzufügen. Dadurch kann derEmpfang von UKW- und Mittelwellensignalen gestört werden.
B870D01HP
HINWEIS:
Untersuchen Sie jede Kassette, bevor Siediese in die Anlage hineinstecken. Wenn das Band locker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte as auf eine gemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.
B870C01HP
B870A01A-GST ANTENNE Feste Stabantenne
Ihr Fahrzeug ist mit einer festen Stabantenne ausgestattet, um sowohl AM- als auch FM- Signale zu empfangen. Diese Antenne läßt sich ausbauen. Zum Ausbauder Antenne die Antenne nach links drehen. Zum Einbau der Antenne die Antenne nach rechts drehen.
VORSCHT:
Die Antenne stets ausbauen, bevor dasFahrzeug in einer automatischen Waschanlage gewaschen wird, da die Antenne andernfalls beschädigt werden kann. Nach Einschalten der Zündung oder Stellen des Zündschlüssels auf "ACC" beim Einschalten des Radios empfängt Ihr Fahrzeug über die in

2-1
FAHREN MIT DEM HYUNDAI

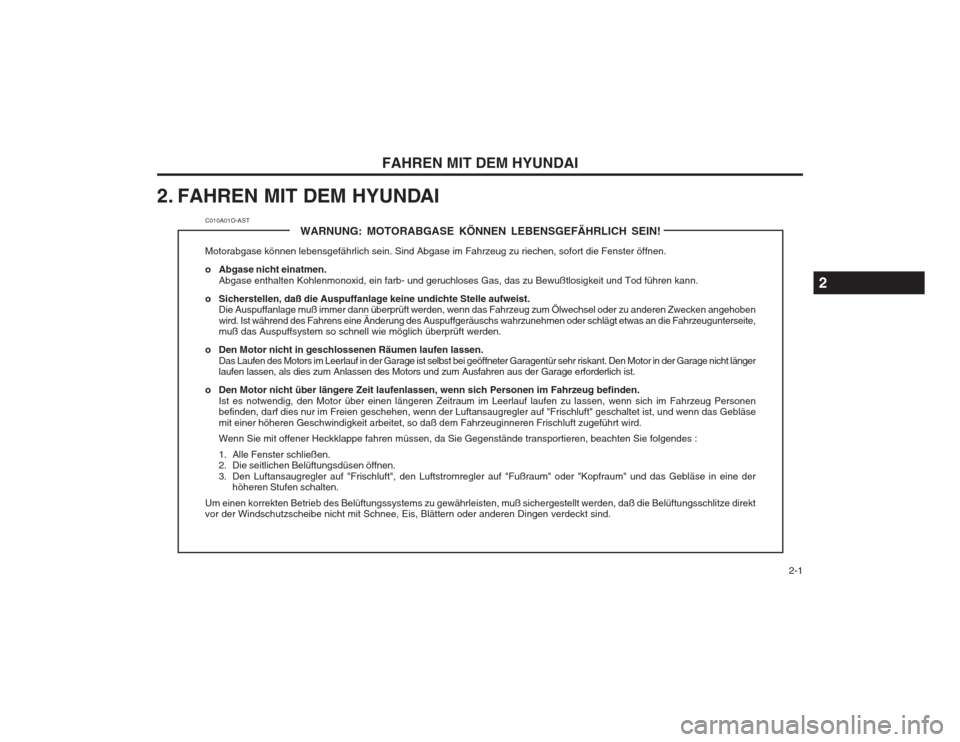

2. FAHREN MIT DEM HYUNDAI
C010A01O-AST WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger
laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personenbefinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes :
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine derhöheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
2

FAHREN MIT DEM HYUNDAI
2-2

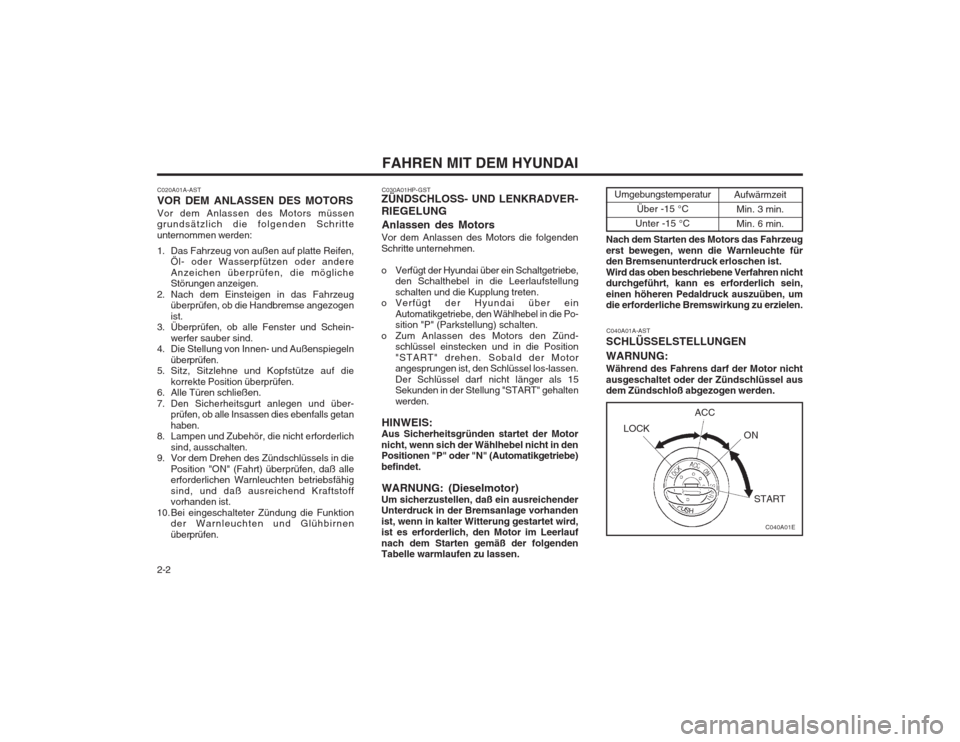

C020A01A-AST VOR DEM ANLASSEN DES MOTORSVor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte Reifen,
Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob die Handbremse angezogen ist.
3. Überprüfen, ob alle Fenster und Schein-
werfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln
überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die
korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und über- prüfen, ob alle Insassen dies ebenfalls getanhaben.
8. Lampen und Zubehör, die nicht erforderlich
sind, ausschalten.
9. Vor dem Drehen des Zündschlüssels in die
Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktionder Warnleuchten und Glühbirnen überprüfen. C030A01HP-GST
ZÜNDSCHLOSS- UND LENKRADVER- RIEGELUNG
Anlassen des Motors
Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebel in die Po- sition "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. Der Schlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.
HINWEIS:
Aus Sicherheitsgründen startet der Motornicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe) befindet.
WARNUNG: (Dieselmotor)
Um sicherzustellen, daß ein ausreichender Unterdruck in der Bremsanlage vorhanden ist, wenn in kalter Witterung gestartet wird, ist es erforderlich, den Motor im Leerlauf nach dem Starten gemäß der folgenden Tabelle warmlaufen zu lassen. C040A01A-AST
SCHLÜSSELSTELLUNGEN WARNUNG: Während des Fahrens darf der Motor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden. Umgebungstemperatur
Über -15 °C
Unter -15 °C Aufwärmzeit
Min. 3 min. Min. 6 min.
Nach dem Starten des Motors das Fahrzeug erst bewegen, wenn die Warnleuchte für den Bremsenunterdruck erloschen ist. Wird das oben beschriebene Verfahren nicht durchgeführt, kann es erforderlich sein, einen höheren Pedaldruck auszuüben, um die erforderliche Bremswirkung zu erzielen.
C040A01E
LOCK ACC
ON
START

2-3
FAHREN MIT DEM HYUNDAI

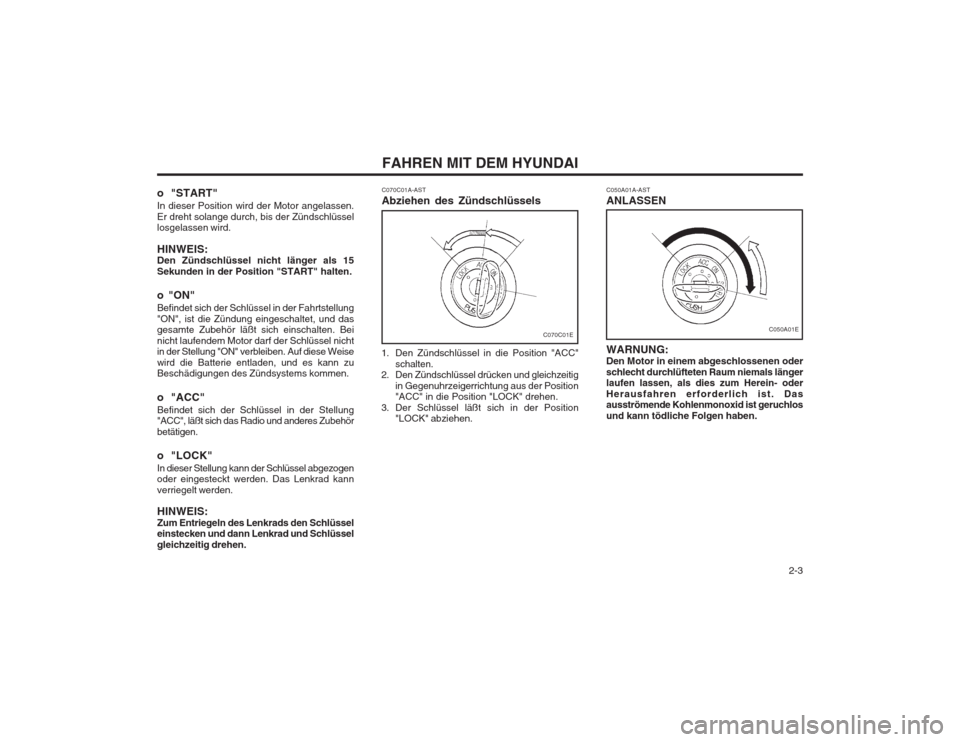

o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten. o "ON" Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zu Beschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen. C070C01A-AST Abziehen des Zündschlüssels
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig
in Gegenuhrzeigerrichtung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Position "LOCK" abziehen.
C070C01E
C050A01A-AST ANLASSEN WARNUNG: Den Motor in einem abgeschlossenen oderschlecht durchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.
C050A01E
