Hyundai Terracan 2004 Ägarmanual (in Swedish)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Terracan, Model: Hyundai Terracan 2004Pages: 210, PDF Size: 6.39 MB

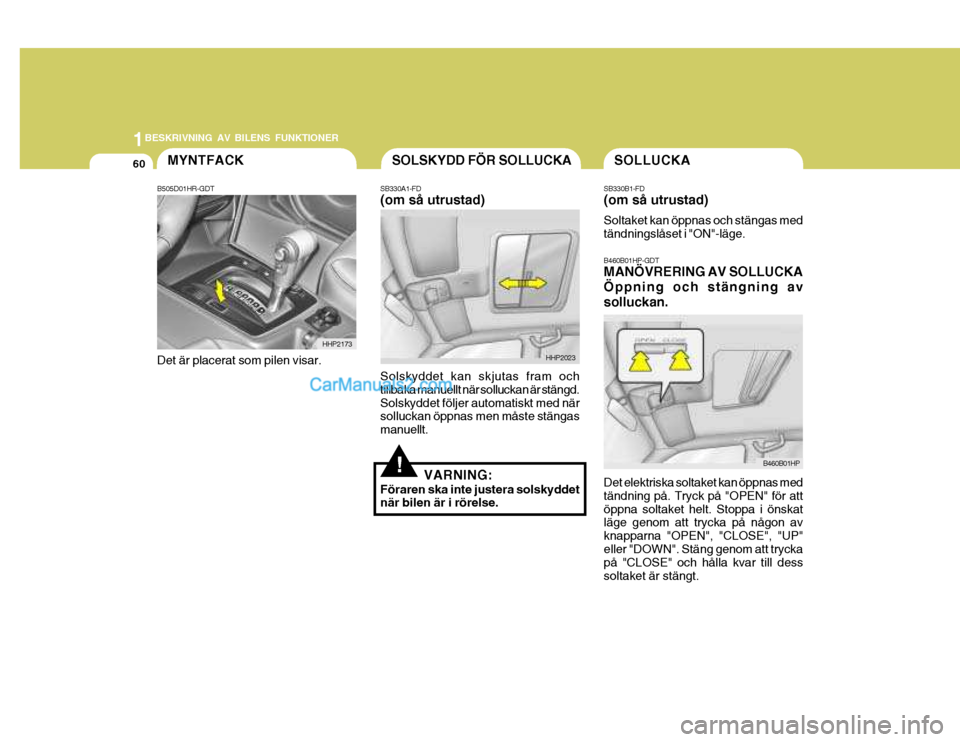

Page 71 of 210

1BESKRIVNING AV BILENS FUNKTIONER
60
B460B01HP
SOLLUCKAMYNTFACKSOLSKYDD FÖR SOLLUCKA
SB330A1-FD (om så utrustad) Solskyddet kan skjutas fram och tillbaka manuellt när solluckan är stängd.Solskyddet följer automatiskt med när solluckan öppnas men måste stängas manuellt. HHP2023
!VARNING:
Föraren ska inte justera solskyddet när bilen är i rörelse.
B505D01HR-GDT Det är placerat som pilen visar.
HHP2173 SB330B1-FD (om så utrustad) Soltaket kan öppnas och stängas med tändningslåset i "ON"-läge. B460B01HP-GDT MANÖVRERING AV SOLLUCKA Öppning och stängning avsolluckan. Det elektriska soltaket kan öppnas med tändning på. Tryck på "OPEN" för attöppna soltaket helt. Stoppa i önskat läge genom att trycka på någon av knapparna "OPEN", "CLOSE", "UP"eller "DOWN". Stäng genom att trycka på "CLOSE" och hålla kvar till dess soltaket är stängt.

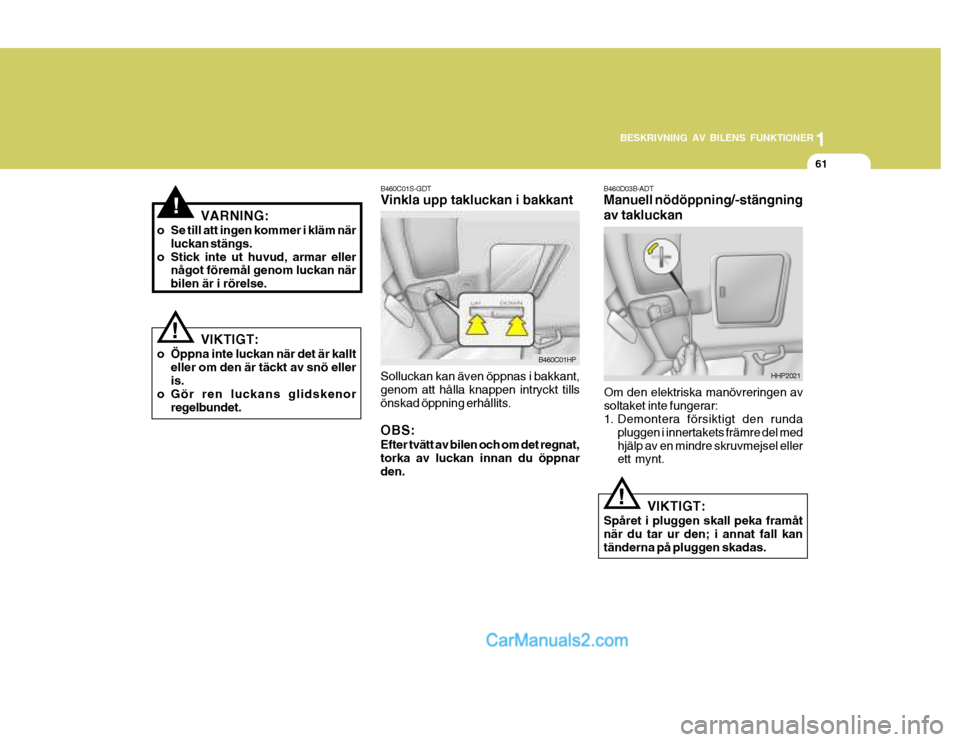

Page 72 of 210

1
BESKRIVNING AV BILENS FUNKTIONER
61
!
! B460D03B-ADT Manuell nödöppning/-stängning av takluckan
Om den elektriska manövreringen av soltaket inte fungerar:
1. Demontera försiktigt den runda pluggen i innertakets främre del med hjälp av en mindre skruvmejsel eller ett mynt.
B460C01S-GDT Vinkla upp takluckan i bakkant
Solluckan kan även öppnas i bakkant, genom att hålla knappen intryckt tillsönskad öppning erhållits. OBS: Efter tvätt av bilen och om det regnat, torka av luckan innan du öppnar den.
VARNING:
o Se till att ingen kommer i kläm när luckan stängs.
o Stick inte ut huvud, armar eller något föremål genom luckan när bilen är i rörelse.
VIKTIGT:
o Öppna inte luckan när det är kallt eller om den är täckt av snö eller is.
o Gör ren luckans glidskenor regelbundet.
B460C01HP
HHP2021
VIKTIGT:
Spåret i pluggen skall peka framåt när du tar ur den; i annat fall kan tänderna på pluggen skadas.
!

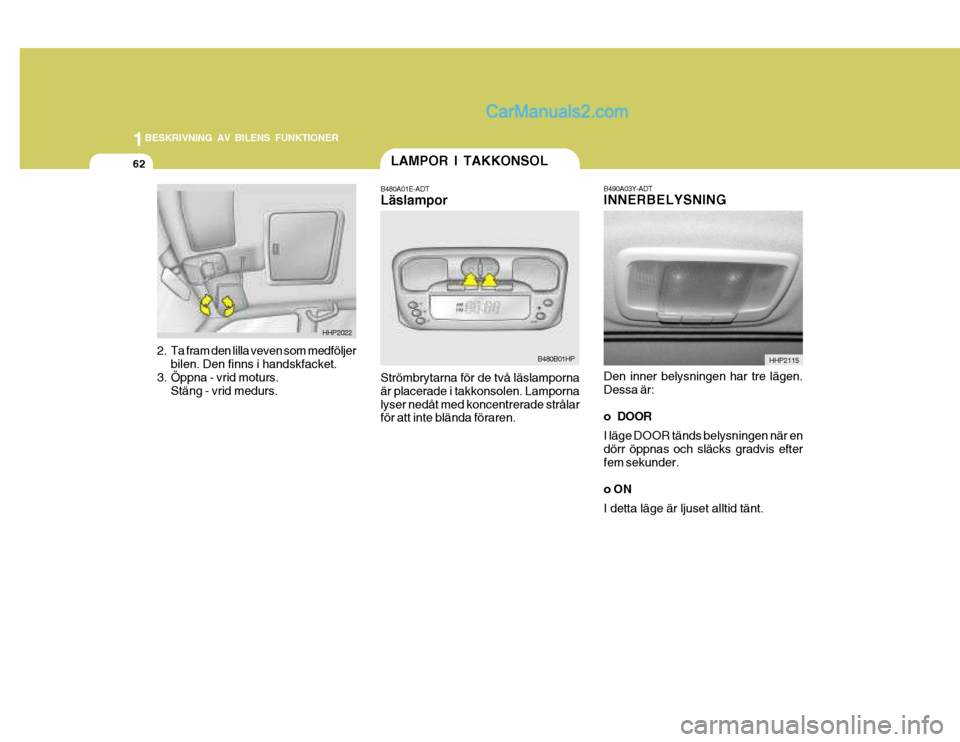

Page 73 of 210

1BESKRIVNING AV BILENS FUNKTIONER
62
2. Ta fram den lilla veven som medföljerbilen. Den finns i handskfacket.
3. Öppna - vrid moturs. Stäng - vrid medurs.LAMPOR I TAKKONSOL
B480A01E-ADT Läslampor Strömbrytarna för de två läslamporna är placerade i takkonsolen. Lampornalyser nedåt med koncentrerade strålar för att inte blända föraren.
B480B01HP
HHP2022
Den inner belysningen har tre lägen. Dessa är:
o DOOR I läge DOOR tänds belysningen när en dörr öppnas och släcks gradvis efterfem sekunder. o ON I detta läge är ljuset alltid tänt.
B490A03Y-ADT INNERBELYSNINGHHP2115

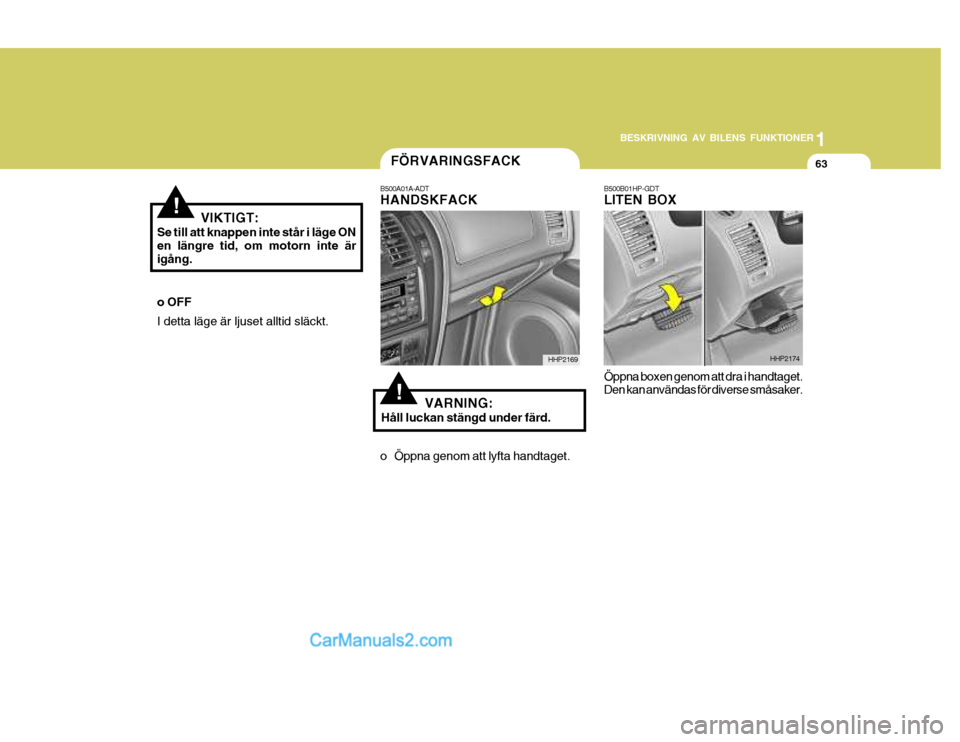

Page 74 of 210

1
BESKRIVNING AV BILENS FUNKTIONER
63
!
FÖRVARINGSFACK
B500A01A-ADT HANDSKFACK
VARNING:
Håll luckan stängd under färd.
o Öppna genom att lyfta handtaget.
VIKTIGT:
Se till att knappen inte står i läge ON en längre tid, om motorn inte ärigång.
!
o OFF I detta läge är ljuset alltid släckt.
HHP2169 HHP2174
B500B01HP-GDT LITEN BOX Öppna boxen genom att dra i handtaget. Den kan användas för diverse småsaker.

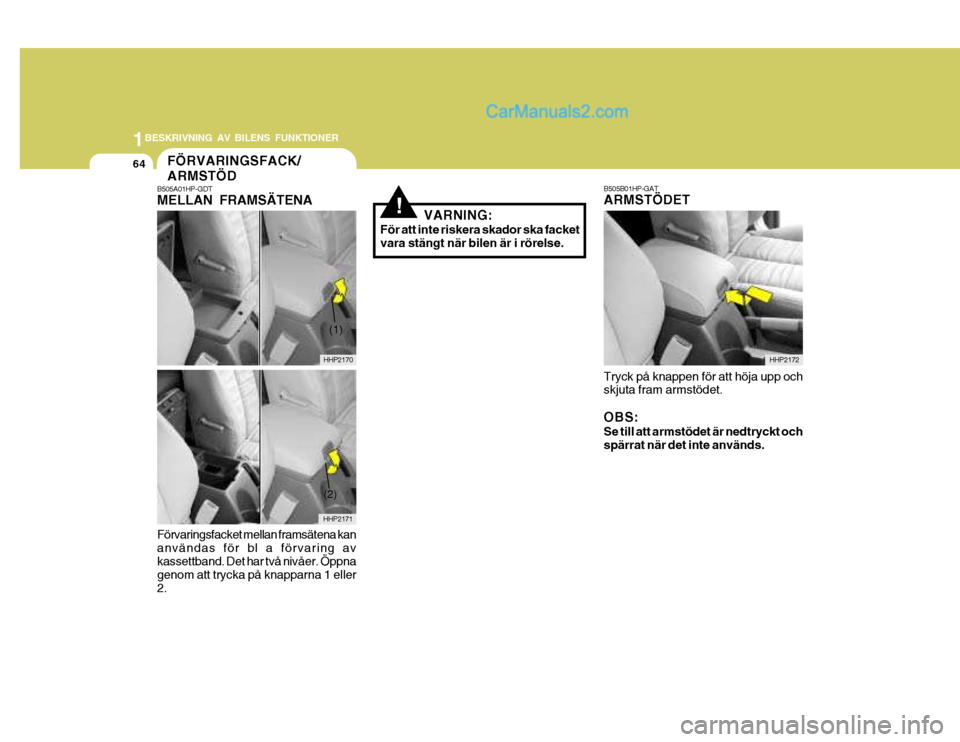

Page 75 of 210

1BESKRIVNING AV BILENS FUNKTIONER
64
!
FÖRVARINGSFACK/ ARMSTÖD
HHP2170
HHP2171
(2)
(1)
B505A01HP-GDT MELLAN FRAMSÄTENA Förvaringsfacket mellan framsätena kan användas för bl a förvaring av kassettband. Det har två nivåer. Öppna genom att trycka på knapparna 1 eller2. VARNING:
För att inte riskera skador ska facketvara stängt när bilen är i rörelse. B505B01HP-GAT ARMSTÖDET Tryck på knappen för att höja upp och skjuta fram armstödet. OBS: Se till att armstödet är nedtryckt och spärrat när det inte används.
HHP2172

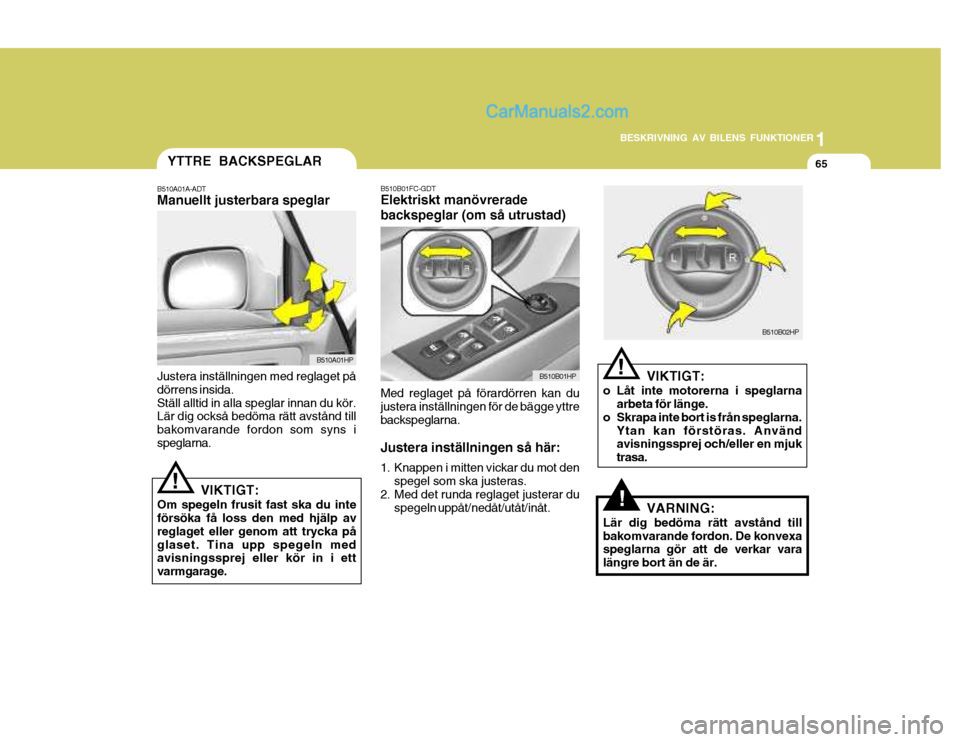

Page 76 of 210

1
BESKRIVNING AV BILENS FUNKTIONER
65
VIKTIGT:
o Låt inte motorerna i speglarna arbeta för länge.
o Skrapa inte bort is från speglarna. Ytan kan förstöras. Använd avisningssprej och/eller en mjuk trasa.
!
VARNING:
Lär dig bedöma rätt avstånd till bakomvarande fordon. De konvexa speglarna gör att de verkar vara längre bort än de är.
!
B510B01FC-GDT Elektriskt manövrerade backspeglar (om så utrustad) Med reglaget på förardörren kan du justera inställningen för de bägge yttre backspeglarna. Justera inställningen så här:
1. Knappen i mitten vickar du mot den spegel som ska justeras.
2. Med det runda reglaget justerar du spegeln uppåt/nedåt/utåt/inåt.
B510A01HP
B510A01A-ADT Manuellt justerbara speglar
Justera inställningen med reglaget på dörrens insida.Ställ alltid in alla speglar innan du kör. Lär dig också bedöma rätt avstånd till bakomvarande fordon som syns ispeglarna. YTTRE BACKSPEGLAR
VIKTIGT:
Om spegeln frusit fast ska du inte försöka få loss den med hjälp av reglaget eller genom att trycka påglaset. Tina upp spegeln med avisningssprej eller kör in i ett varmgarage.
!
B510B02HP
B510B01HP

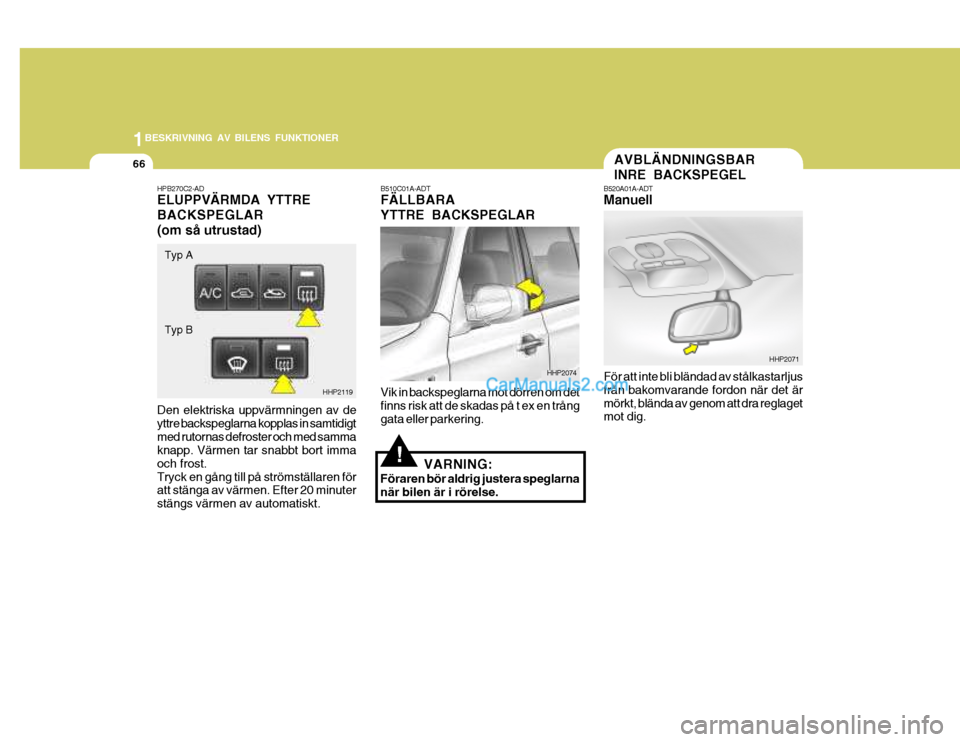

Page 77 of 210

1BESKRIVNING AV BILENS FUNKTIONER
66
!
B510C01A-ADT FÄLLBARA YTTRE BACKSPEGLAR Vik in backspeglarna mot dörren om det finns risk att de skadas på t ex en trång gata eller parkering.
VARNING:
Föraren bör aldrig justera speglarna när bilen är i rörelse.
HPB270C2-AD ELUPPVÄRMDA YTTRE BACKSPEGLAR(om så utrustad) Den elektriska uppvärmningen av de yttre backspeglarna kopplas in samtidigtmed rutornas defroster och med samma knapp. Värmen tar snabbt bort imma och frost.Tryck en gång till på strömställaren för att stänga av värmen. Efter 20 minuter stängs värmen av automatiskt.
HHP2119
Typ A
Typ B
AVBLÄNDNINGSBAR INRE BACKSPEGEL
B520A01A-ADT Manuell
För att inte bli bländad av stålkastarljus från bakomvarande fordon när det ärmörkt, blända av genom att dra reglaget mot dig.
HHP2071
HHP2074

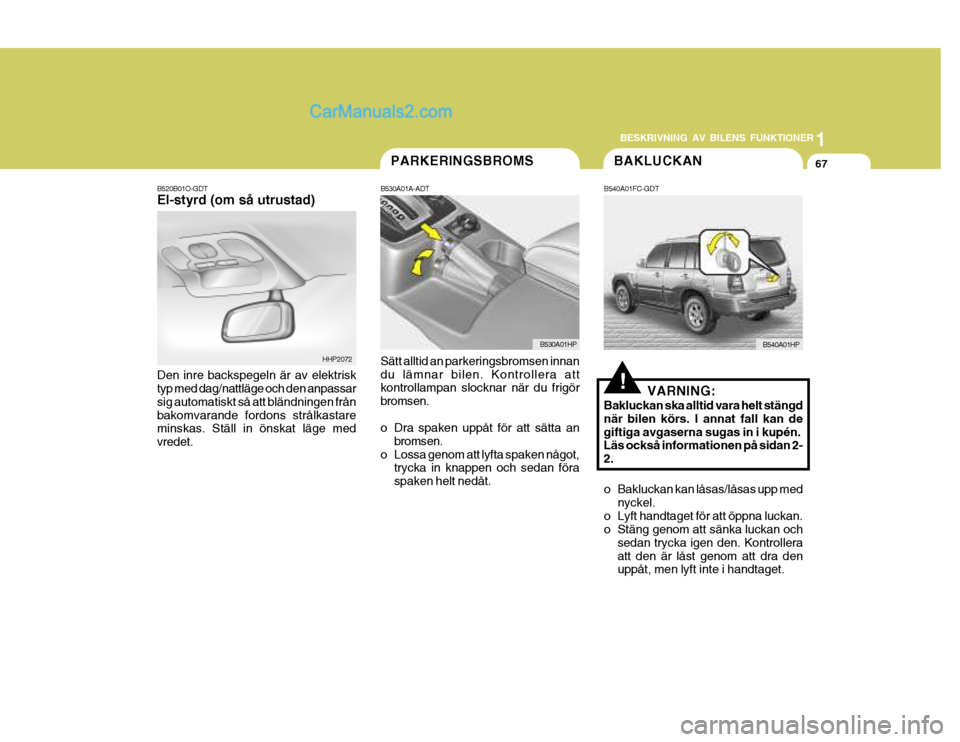

Page 78 of 210

1
BESKRIVNING AV BILENS FUNKTIONER
67
HHP2072
BAKLUCKAN
B540A01FC-GDT
VARNING:
Bakluckan ska alltid vara helt stängd när bilen körs. I annat fall kan degiftiga avgaserna sugas in i kupén. Läs också informationen på sidan 2- 2.
o Bakluckan kan låsas/låsas upp med nyckel.
o Lyft handtaget för att öppna luckan.
o Stäng genom att sänka luckan och sedan trycka igen den. Kontrollera att den är låst genom att dra den uppåt, men lyft inte i handtaget.
!
B520B01O-GDT El-styrd (om så utrustad) Den inre backspegeln är av elektrisk typ med dag/nattläge och den anpassar sig automatiskt så att bländningen frånbakomvarande fordons strålkastare minskas. Ställ in önskat läge med vredet.
PARKERINGSBROMS
Sätt alltid an parkeringsbromsen innan du lämnar bilen. Kontrollera att kontrollampan slocknar när du frigör bromsen.
o Dra spaken uppåt för att sätta an bromsen.
o Lossa genom att lyfta spaken något, trycka in knappen och sedan föra spaken helt nedåt.
B530A01A-ADT
B530A01HPB540A01HP

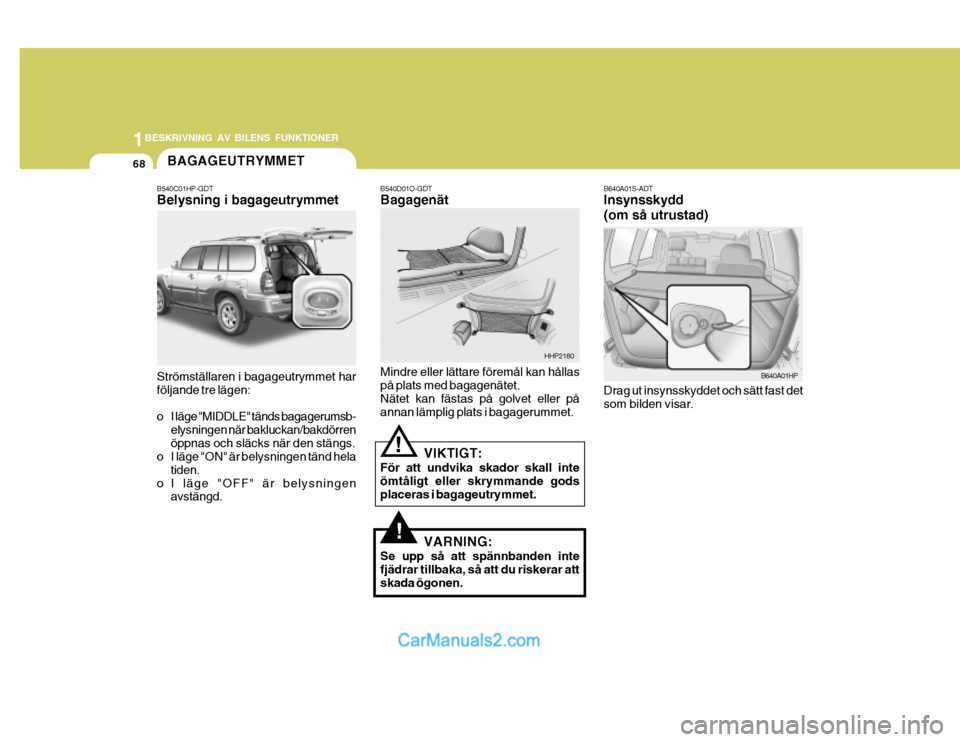

Page 79 of 210

1BESKRIVNING AV BILENS FUNKTIONER
68BAGAGEUTRYMMET
B540D01O-GDT Bagagenät Mindre eller lättare föremål kan hållas på plats med bagagenätet. Nätet kan fästas på golvet eller på annan lämplig plats i bagagerummet.
VIKTIGT:
För att undvika skador skall inteömtåligt eller skrymmande godsplaceras i bagageutrymmet.
!
VARNING:
Se upp så att spännbanden inte fjädrar tillbaka, så att du riskerar att skada ögonen.
!
B540C01HP-GDT Belysning i bagageutrymmet Strömställaren i bagageutrymmet har följande tre lägen:
o I läge "MIDDLE" tänds bagagerumsb- elysningen när bakluckan/bakdörren öppnas och släcks när den stängs.
o I läge "ON" är belysningen tänd hela
tiden.
o I läge "OFF" är belysningen avstängd.
HHP2180
B640A01S-ADT Insynsskydd (om så utrustad) Drag ut insynsskyddet och sätt fast det som bilden visar. B640A01HP

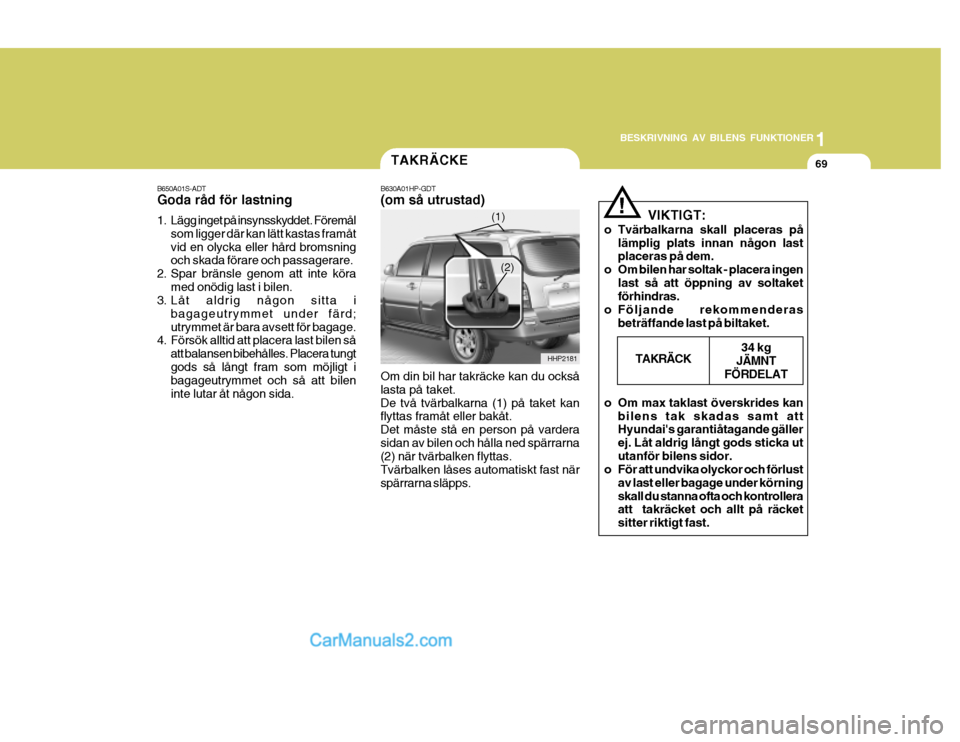

Page 80 of 210

1
BESKRIVNING AV BILENS FUNKTIONER
69
B650A01S-ADT Goda råd för lastning
1. Lägg inget på insynsskyddet. Föremål som ligger där kan lätt kastas framåt vid en olycka eller hård bromsning och skada förare och passagerare.
2. Spar bränsle genom att inte köra med onödig last i bilen.
3. Låt aldrig någon sitta i
bagageutrymmet under färd; utrymmet är bara avsett för bagage.
4. Försök alltid att placera last bilen så
att balansen bibehålles. Placera tungtgods så långt fram som möjligt i bagageutrymmet och så att bilen inte lutar åt någon sida.
! VIKTIGT:
o Tvärbalkarna skall placeras på lämplig plats innan någon last placeras på dem.
o Om bilen har soltak - placera ingen last så att öppning av soltaketförhindras.
o Följande rekommenderas
beträffande last på biltaket.
o Om max taklast överskrides kan bilens tak skadas samt attHyundai's garantiåtagande gäller ej. Låt aldrig långt gods sticka ututanför bilens sidor.
o För att undvika olyckor och förlust
av last eller bagage under körningskall du stanna ofta och kontrollera att takräcket och allt på räcket sitter riktigt fast. TAKRÄCK
34 kg
JÄMNT
FÖRDELAT
TAKRÄCKE
B630A01HP-GDT (om så utrustad) Om din bil har takräcke kan du också lasta på taket.De två tvärbalkarna (1) på taket kan flyttas framåt eller bakåt. Det måste stå en person på varderasidan av bilen och hålla ned spärrarna (2) när tvärbalken flyttas. Tvärbalken låses automatiskt fast närspärrarna släpps. HHP2181
(1)
(2)
