1BESKRIVNING AV BILENS FUNKTIONER
80

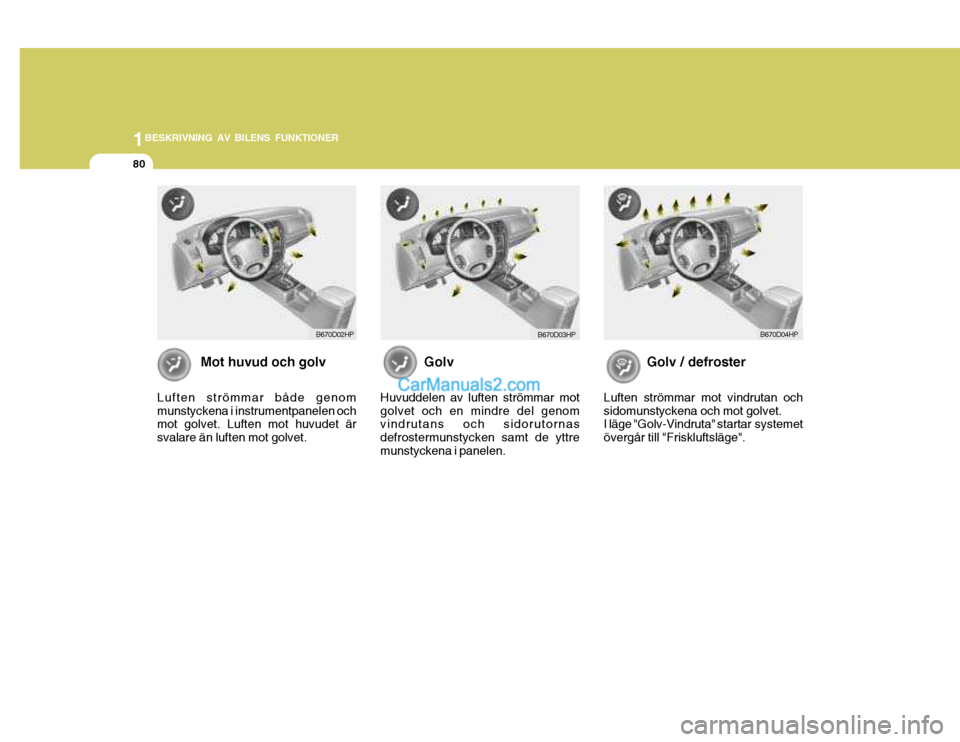

Mot huvud och golv
Luften strömmar både genom munstyckena i instrumentpanelen och mot golvet. Luften mot huvudet är svalare än luften mot golvet. Golv
Huvuddelen av luften strömmar motgolvet och en mindre del genom vindrutans och sidorutornas defrostermunstycken samt de yttremunstyckena i panelen.
B670D04HPB670D02HP B670D03HP
Golv / defroster
Luften strömmar mot vindrutan och sidomunstyckena och mot golvet. I läge "Golv-Vindruta" startar systemet övergår till "Friskluftsläge".

1
BESKRIVNING AV BILENS FUNKTIONER
81

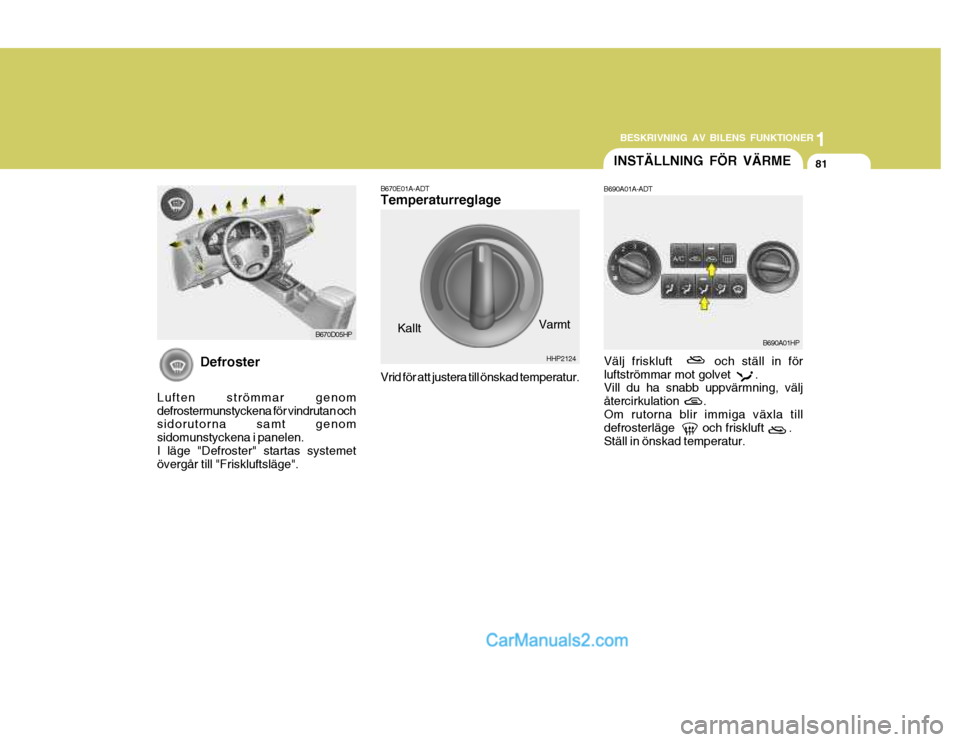

Välj friskluft och ställ in för luftströmmar mot golvet . Vill du ha snabb uppvärmning, välj återcirkulation .Om rutorna blir immiga växla till defrosterläge och friskluft . Ställ in önskad temperatur.
B690A01HP
Kallt Varmt
Defroster
Luften strömmar genom defrostermunstyckena för vindrutan och sidorutorna samt genom sidomunstyckena i panelen.I läge "Defroster" startas systemet övergår till "Friskluftsläge". B670E01A-ADT Temperaturreglage Vrid för att justera till önskad temperatur.B670D05HP
HHP2124
INSTÄLLNING FÖR VÄRME
B690A01A-ADT

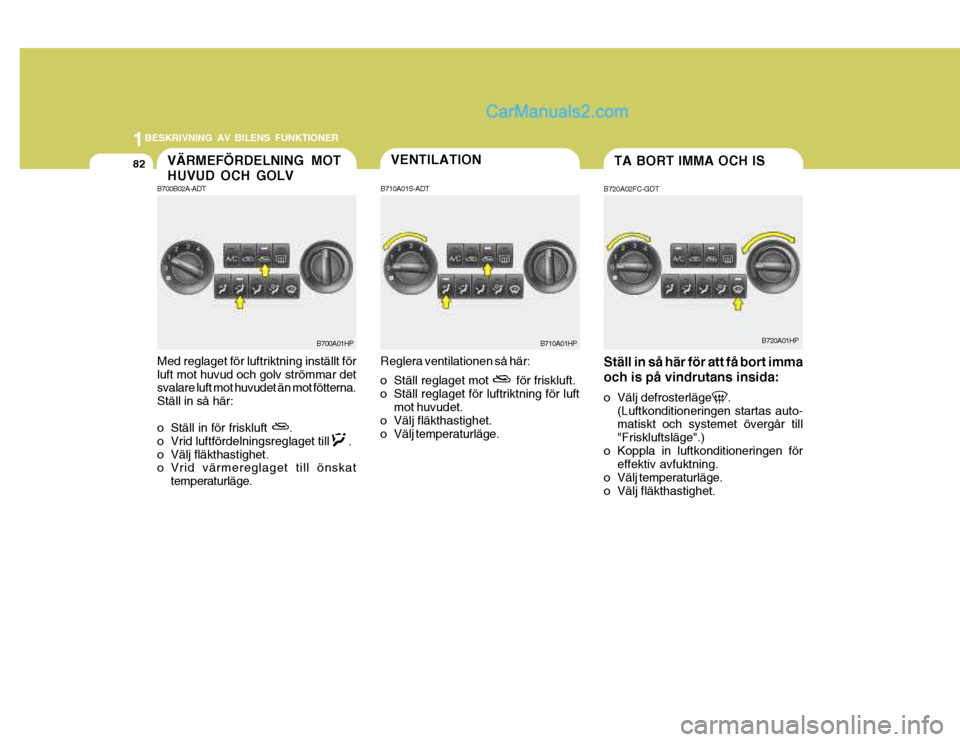

1BESKRIVNING AV BILENS FUNKTIONER
82TA BORT IMMA OCH IS
B720A02FC-GDT Ställ in så här för att få bort imma och is på vindrutans insida:
o Välj defrosterläge . (Luftkonditioneringen startas auto- matiskt och systemet övergår till "Friskluftsläge".)
o Koppla in luftkonditioneringen för effektiv avfuktning.
o Välj temperaturläge.
o Välj fläkthastighet.VENTILATION
B710A01S-ADTVÄRMEFÖRDELNING MOT HUVUD OCH GOLV
B700B02A-ADT Med reglaget för luftriktning inställt för luft mot huvud och golv strömmar det svalare luft mot huvudet än mot fötterna. Ställ in så här:
o Ställ in för friskluft .
o Vrid luftfördelningsreglaget till .
o Välj fläkthastighet.
o Vrid värmereglaget till önskat
temperaturläge. Reglera ventilationen så här:
o Ställ reglaget mot för friskluft.
o Ställ reglaget för luftriktning för luft
mot huvudet.
o Välj fläkthastighet.
o Välj temperaturläge.
B700A01HPB720A01HP
B710A01HP

1
BESKRIVNING AV BILENS FUNKTIONER

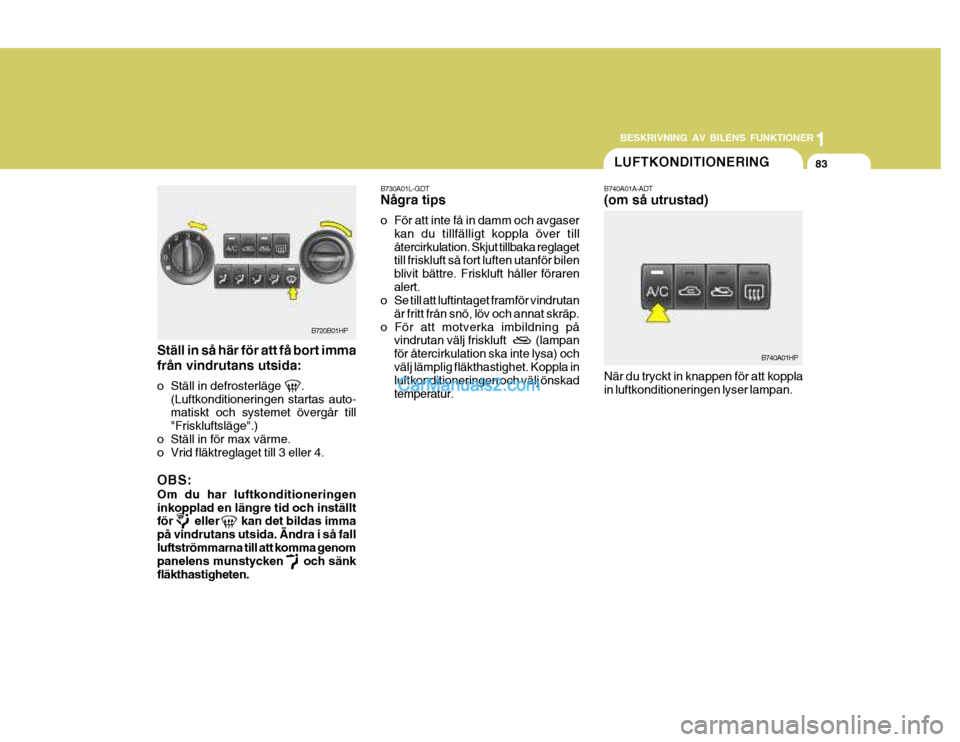

83LUFTKONDITIONERING
B740A01A-ADT (om så utrustad)
B730A01L-GDTNÃ¥gra tips
o För att inte få in damm och avgaser
kan du tillfälligt koppla över till återcirkulation. Skjut tillbaka reglaget till friskluft så fort luften utanför bilen blivit bättre. Friskluft håller förarenalert.
o Se till att luftintaget framför vindrutan
är fritt från snö, löv och annat skräp.
o För att motverka imbildning på vindrutan välj friskluft (lampanför återcirkulation ska inte lysa) ochvälj lämplig fläkthastighet. Koppla in luftkonditioneringen och välj önskad temperatur. När du tryckt in knappen för att kopplain luftkonditioneringen lyser lampan.
Ställ in så här för att få bort imma från vindrutans utsida:
o Ställ in defrosterläge .
(Luftkonditioneringen startas auto- matiskt och systemet övergår till "Friskluftsläge".)
o Ställ in för max värme.
o Vrid fläktreglaget till 3 eller 4. OBS: Om du har luftkonditioneringen inkopplad en längre tid och inställt för eller kan det bildas imma på vindrutans utsida. Ändra i så fallluftströmmarna till att komma genom panelens munstycken och sänk fläkthastigheten.
B720B01HP
B740A01HP

1BESKRIVNING AV BILENS FUNKTIONER
84

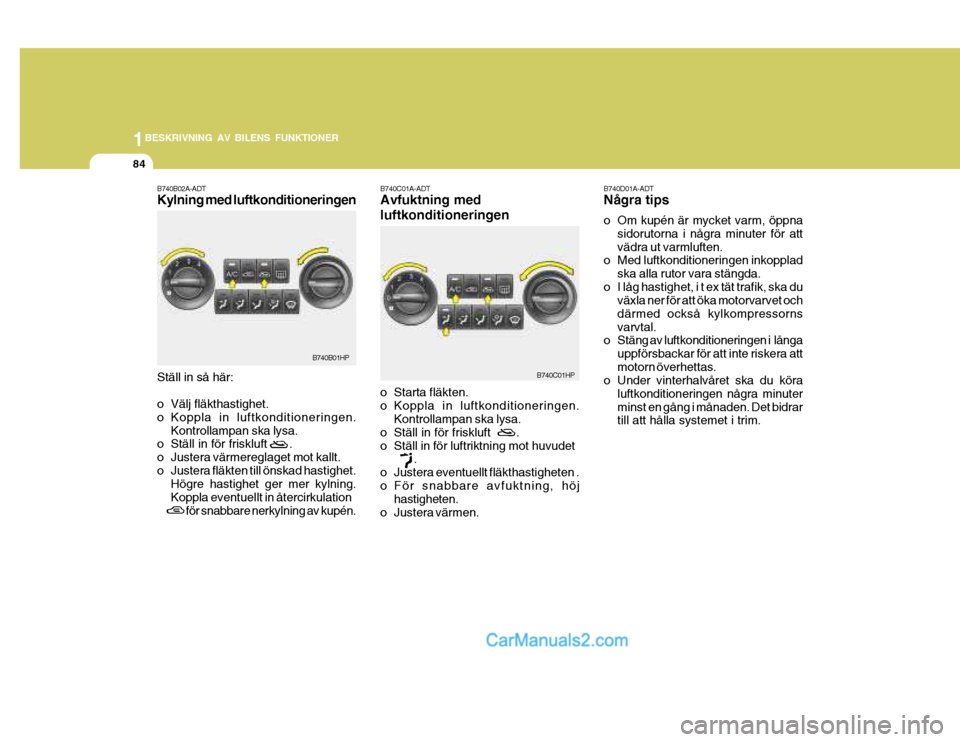

B740B02A-ADT Kylning med luftkonditioneringen Ställ in så här:
o Välj fläkthastighet.
o Koppla in luftkonditioneringen.Kontrollampan ska lysa.
o Ställ in för friskluft .
o Justera värmereglaget mot kallt.
o Justera fläkten till önskad hastighet. Högre hastighet ger mer kylning.Koppla eventuellt in återcirkulation
för snabbare nerkylning av kupén. B740C01A-ADT Avfuktning med luftkonditioneringen
o Starta fläkten.
o Koppla in luftkonditioneringen.
Kontrollampan ska lysa.
o Ställ in för friskluft .
o Ställ in för luftriktning mot huvudet .
o Justera eventuellt fläkthastigheten .
o För snabbare avfuktning, höj hastigheten.
o Justera värmen.
B740B01HP
B740C01HP
B740D01A-ADT NÃ¥gra tips
o Om kupén är mycket varm, öppna sidorutorna i några minuter för att vädra ut varmluften.
o Med luftkonditioneringen inkopplad
ska alla rutor vara stängda.
o I låg hastighet, i t ex tät trafik, ska du växla ner för att öka motorvarvet ochdärmed också kylkompressornsvarvtal.
o Stäng av luftkonditioneringen i långa
uppförsbackar för att inte riskera attmotorn överhettas.
o Under vinterhalvåret ska du köra
luftkonditioneringen några minuterminst en gång i månaden. Det bidrar till att hålla systemet i trim.

1
BESKRIVNING AV BILENS FUNKTIONER

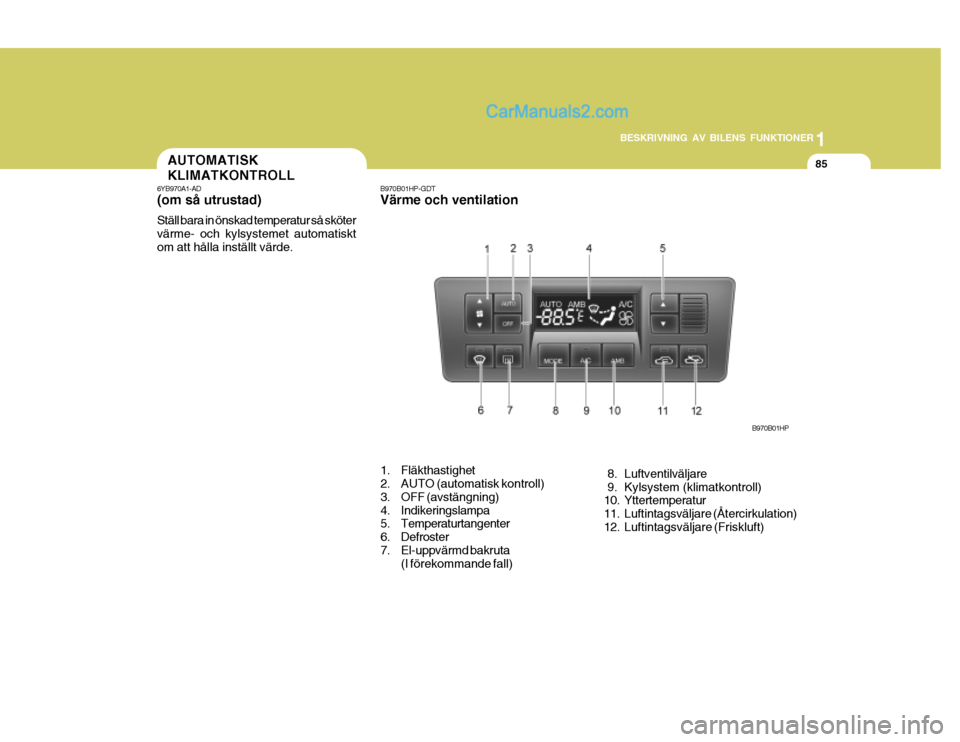

85AUTOMATISK KLIMATKONTROLL
6YB970A1-AD (om så utrustad) Ställ bara in önskad temperatur så sköter värme- och kylsystemet automatisktom att hålla inställt värde. B970B01HP-GDT Värme och ventilation
1. Fläkthastighet
2. AUTO (automatisk kontroll)
3. OFF (avstängning)
4. Indikeringslampa
5. Temperaturtangenter
6. Defroster
7. El-uppvärmd bakruta (I förekommande fall) B970B01HP
8. Luftventilväljare
9. Kylsystem (klimatkontroll)
10. Yttertemperatur
11. Luftintagsväljare (Återcirkulation)
12. Luftintagsväljare (Friskluft)

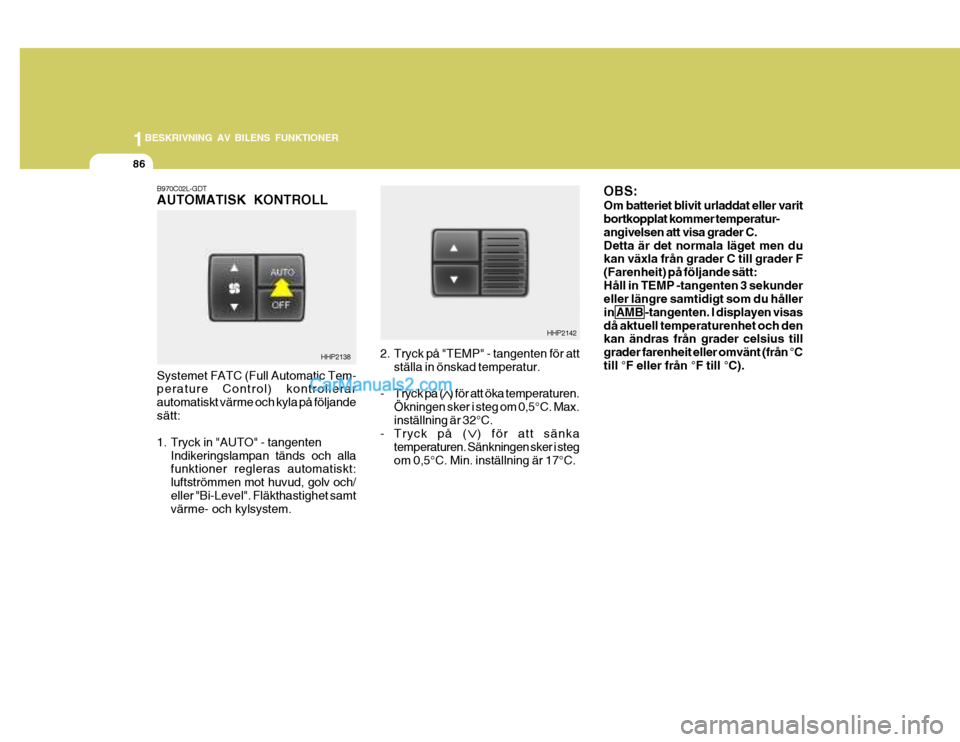

1BESKRIVNING AV BILENS FUNKTIONER
86
B970C02L-GDT AUTOMATISK KONTROLL Systemet FATC (Full Automatic Tem- perature Control) kontrollerar automatiskt värme och kyla på följandesätt:
1. Tryck in "AUTO" - tangenten
Indikeringslampan tänds och alla funktioner regleras automatiskt: luftströmmen mot huvud, golv och/eller "Bi-Level". Fläkthastighet samt värme- och kylsystem. 2. Tryck på "TEMP" - tangenten för att
ställa in önskad temperatur.
- Tryck på ( ) för att öka temperaturen. Ökningen sker i steg om 0,5°C. Max. inställning är 32°C.
- Tryck på ( ) för att sänka
temperaturen. Sänkningen sker i stegom 0,5°C. Min. inställning är 17°C. OBS: Om batteriet blivit urladdat eller varit
bortkopplat kommer temperatur- angivelsen att visa grader C.Detta är det normala läget men du kan växla från grader C till grader F (Farenheit) på följande sätt:Håll in TEMP -tangenten 3 sekunder eller längre samtidigt som du håller in AMB -tangenten. I displayen visasdå aktuell temperaturenhet och den kan ändras från grader celsius till grader farenheit eller omvänt (från °Ctill °F eller från °F till °C).
HHP2138
HHP2142

1
BESKRIVNING AV BILENS FUNKTIONER
87
HHP2096
HHP2147

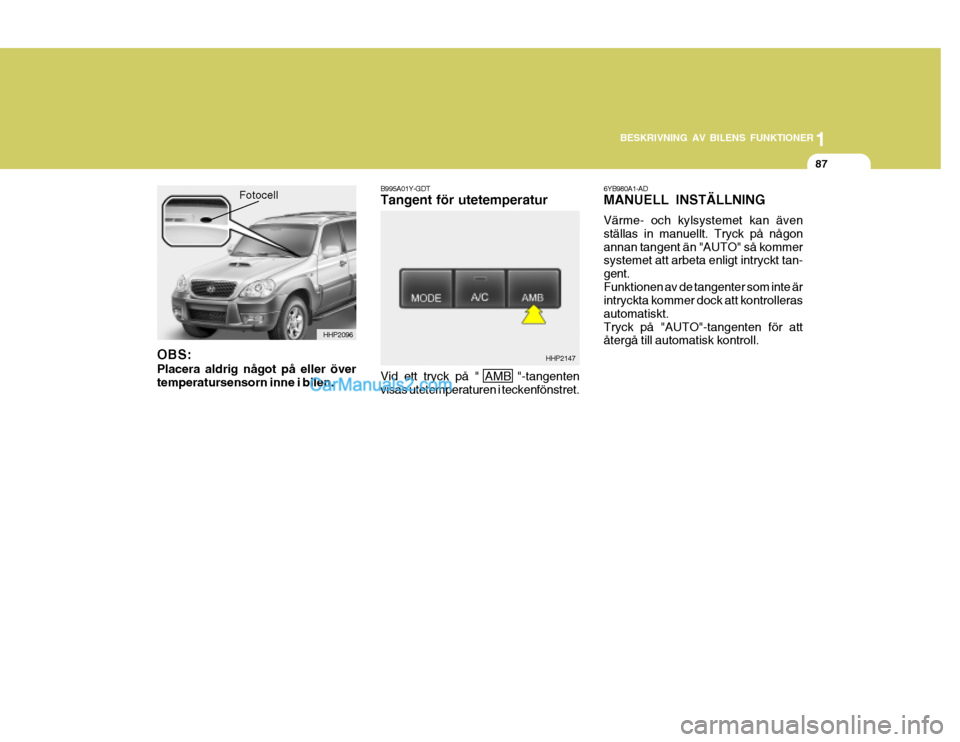

OBS: Placera aldrig något på eller över temperatursensorn inne i bilen.
Fotocell B995A01Y-GDT Tangent för utetemperatur Vid ett tryck på " AMB "-tangenten visas utetemperaturen i teckenfönstret. 6YB980A1-AD MANUELL INSTÄLLNING Värme- och kylsystemet kan även ställas in manuellt. Tryck på någonannan tangent än "AUTO" så kommer systemet att arbeta enligt intryckt tan- gent.Funktionen av de tangenter som inte är intryckta kommer dock att kontrolleras automatiskt.Tryck på "AUTO"-tangenten för att återgå till automatisk kontroll.

1BESKRIVNING AV BILENS FUNKTIONER
88

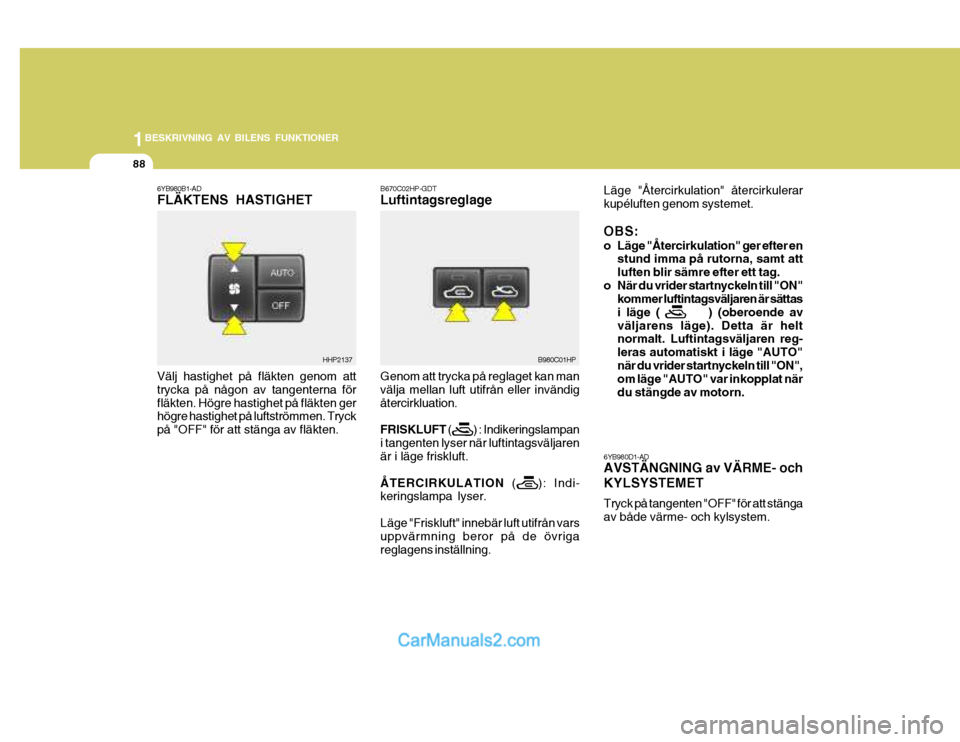

Genom att trycka på reglaget kan man välja mellan luft utifrån eller invändigåtercirkluation. FRISKLUFT ( ) : Indikeringslampan
i tangenten lyser när luftintagsväljaren är i läge friskluft. ÅTERCIRKULATION ( ): Indi-
keringslampa lyser.Läge "Friskluft" innebär luft utifrån vars uppvärmning beror på de övriga reglagens inställning.
6YB980B1-AD FLÄKTENS HASTIGHET Välj hastighet på fläkten genom att trycka på någon av tangenterna förfläkten. Högre hastighet på fläkten ger högre hastighet på luftströmmen. Tryck på "OFF" för att stänga av fläkten.
B670C02HP-GDT Luftintagsreglage
Läge "Återcirkulation" återcirkulerar kupéluften genom systemet. OBS:
o Läge "Återcirkulation" ger efter en
stund imma på rutorna, samt att luften blir sämre efter ett tag.
o När du vrider startnyckeln till "ON" kommer luftintagsväljaren är sättasi läge ( ) (oberoende avväljarens läge). Detta är helt normalt. Luftintagsväljaren reg- leras automatiskt i läge "AUTO"när du vrider startnyckeln till "ON", om läge "AUTO" var inkopplat när du stängde av motorn.
HHP2137 B980C01HP
6YB980D1-AD AVSTÄNGNING av VÄRME- och KYLSYSTEMET Tryck på tangenten "OFF" för att stänga av både värme- och kylsystem.

1
BESKRIVNING AV BILENS FUNKTIONER
89

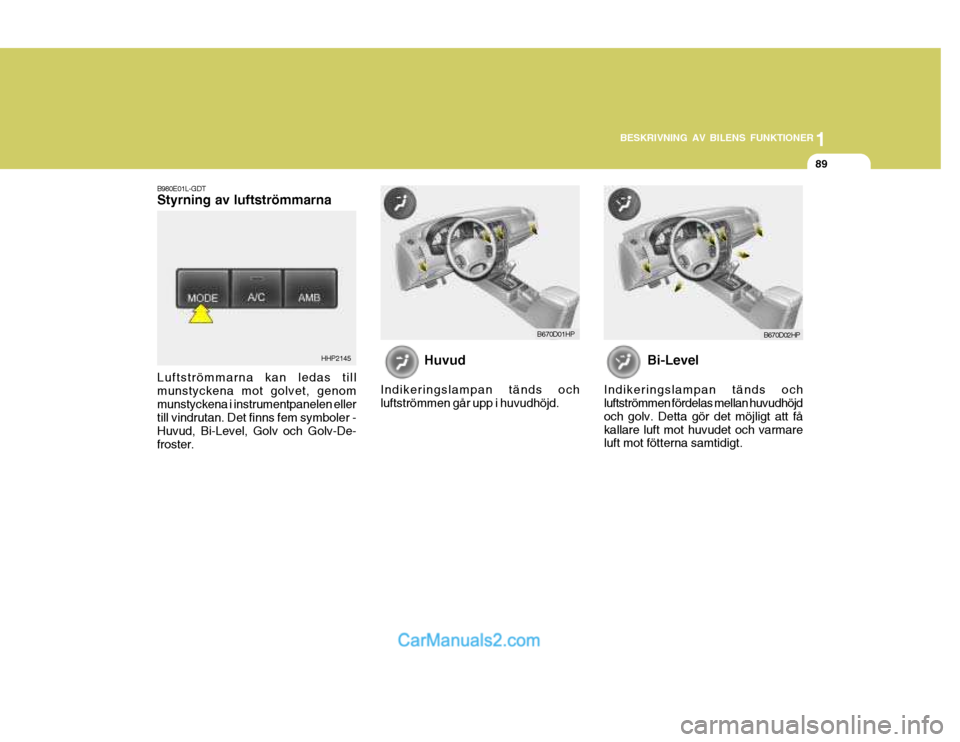

Bi-Level
Indikeringslampan tänds och luftströmmen fördelas mellan huvudhöjd och golv. Detta gör det möjligt att fåkallare luft mot huvudet och varmare luft mot fötterna samtidigt.
B670D02HP
B980E01L-GDT Styrning av luftströmmarna
Luftströmmarna kan ledas till munstyckena mot golvet, genommunstyckena i instrumentpanelen eller till vindrutan. Det finns fem symboler - Huvud, Bi-Level, Golv och Golv-De-froster. HHP2145
Huvud
Indikeringslampan tänds ochluftströmmen går upp i huvudhöjd. B670D01HP
