1
CARATTERISTICHE DELLA VETTURA
9

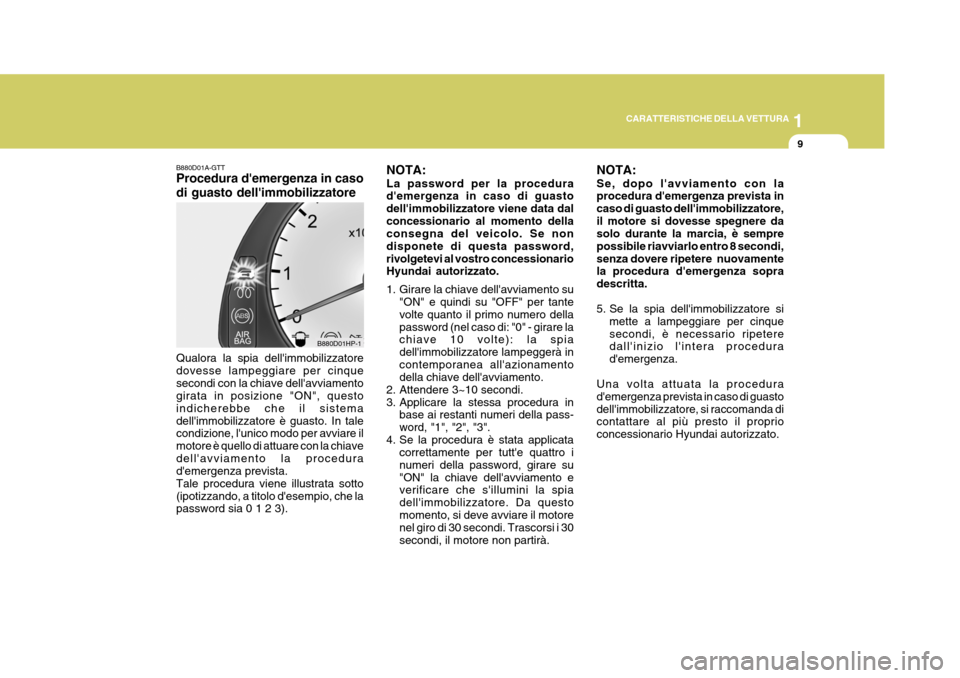

B880D01A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore Qualora la spia dell'immobilizzatore dovesse lampeggiare per cinquesecondi con la chiave dell'avviamento girata in posizione "ON", questo indicherebbe che il sistemadell'immobilizzatore è guasto. In tale condizione, l'unico modo per avviare il motore è quello di attuare con la chiavedell'avviamento la procedura d'emergenza prevista. Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3). NOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato.
1. Girare la chiave dell'avviamento su
"ON" e quindi su "OFF" per tante volte quanto il primo numero dellapassword (nel caso di: "0" - girare la chiave 10 volte): la spia dell'immobilizzatore lampeggerà incontemporanea all'azionamento della chiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass-word, "1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro inumeri della password, girare su"ON" la chiave dell'avviamento e verificare che s'illumini la spia dell'immobilizzatore. Da questomomento, si deve avviare il motore nel giro di 30 secondi. Trascorsi i 30 secondi, il motore non partirà.
B880D01HP-1 NOTA: Se, dopo l'avviamento con la procedura d'emergenza prevista in caso di guasto dell'immobilizzatore,il motore si dovesse spegnere da solo durante la marcia, è sempre possibile riavviarlo entro 8 secondi,senza dovere ripetere nuovamente la procedura d'emergenza sopra descritta.
5. Se la spia dell'immobilizzatore si
mette a lampeggiare per cinque secondi, è necessario ripetere dall'inizio l'intera procedura d'emergenza.
Una volta attuata la procedurad'emergenza prevista in caso di guastodell'immobilizzatore, si raccomanda di contattare al più presto il proprio concessionario Hyundai autorizzato.
Page 22 of 256
1CARATTERISTICHE DELLA VETTURA
10CHIUSURA DELLE PORTE
B030C01E
!
B040A02Y-ATT
AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sonobambini a bordo, assicurarsi che le porte siano tutte chiuse e bloccate con la chiusura disicurezza, e che non sia possibile aprirle dall'interno. Tale accorgimento dà la garanzia chenessuna porta si possa aprire accidentalmente. Inoltre, se utilizzata in combinazione conl'uso adeguato delle cinture di sicurezza, la chiusura di sicurezza delle porte aiuta adimpedire che, in caso di incidente, gli occupanti possano venire sbalzati fuori dalla vettura.
o Prima di aprire la porta, controllare sempre che nonstiano sopraggiungendo altremacchine.
o In caso di incidente, la porta viene
sbloccata automaticamente. (Seinstallato)
! ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedura d'emergenza di cui sopra, si dovrà attendere circa un'ora prima dipoter tentare nuovamente.
o Se non si riesce ad avviare il
motore neanche dopo avereattuato la procedura d'emergenza, rivolgersi ad un concessionario Hyundaiautorizzato per fare trainare il veicolo. B030C01Y-ATT BLOCCHETTO AVVIAMENTO ILLUMINATO All'aperatura di una porta, il blocchetto di avviamento si illuminerà.La luce si spegnerà automaticamente circa 10 secondi dopo la chiusura della porta o dopo l'azionamento.
Page 23 of 256
1
CARATTERISTICHE DELLA VETTURA
11
HHP2003 B040C01HP
Bloccato
Sblocco

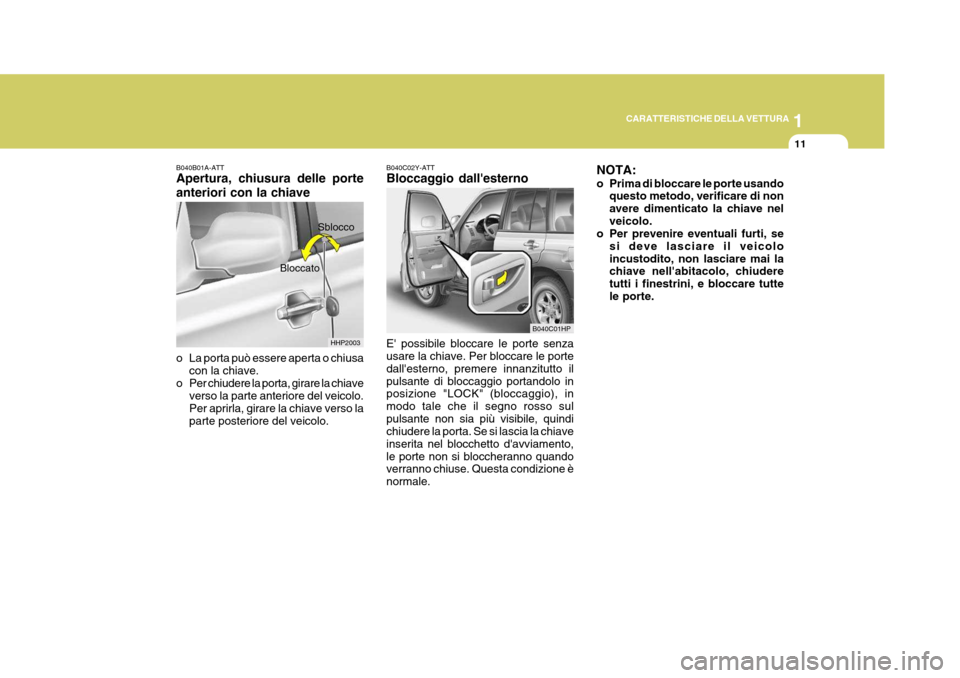

B040B01A-ATT Apertura, chiusura delle porte anteriori con la chiave
o La porta può essere aperta o chiusa
con la chiave.
o Per chiudere la porta, girare la chiave verso la parte anteriore del veicolo. Per aprirla, girare la chiave verso laparte posteriore del veicolo. B040C02Y-ATT Bloccaggio dall'esterno E' possibile bloccare le porte senza usare la chiave. Per bloccare le porte dall'esterno, premere innanzitutto ilpulsante di bloccaggio portandolo in posizione "LOCK" (bloccaggio), in modo tale che il segno rosso sulpulsante non sia più visibile, quindi chiudere la porta. Se si lascia la chiave inserita nel blocchetto d'avviamento,le porte non si bloccheranno quando verranno chiuse. Questa condizione è normale. NOTA:
o Prima di bloccare le porte usando
questo metodo, verificare di non avere dimenticato la chiave nelveicolo.
o Per prevenire eventuali furti, se
si deve lasciare il veicoloincustodito, non lasciare mai la chiave nell'abitacolo, chiudere tutti i finestrini, e bloccare tuttele porte.
Page 24 of 256
1CARATTERISTICHE DELLA VETTURA
12
Bloccato
HHP2004
Sblocco

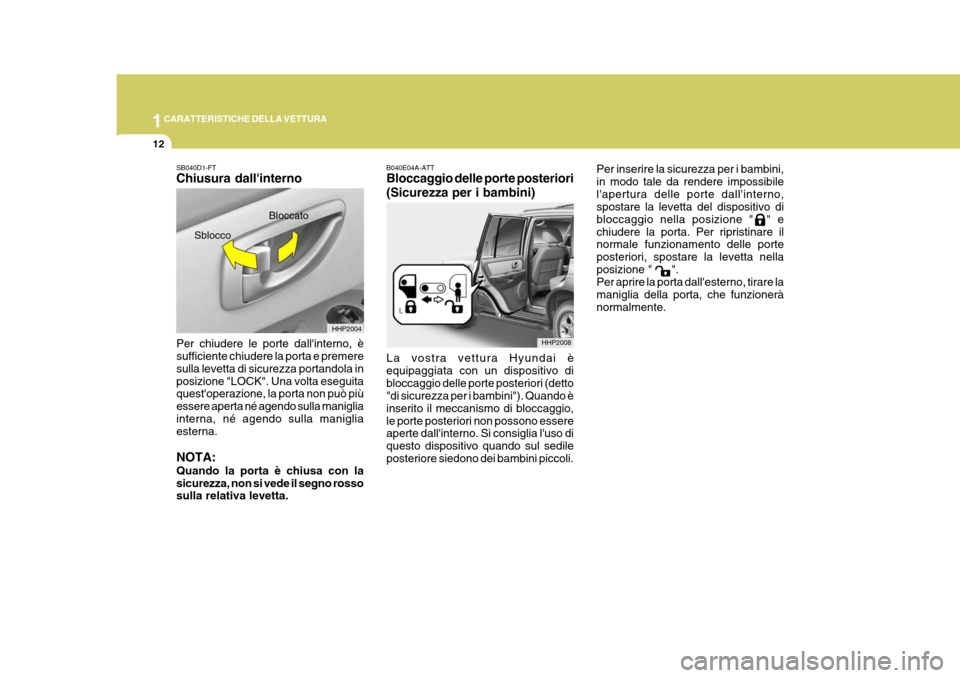

Per inserire la sicurezza per i bambini, in modo tale da rendere impossibilel'apertura delle porte dall'interno, spostare la levetta del dispositivo di bloccaggio nella posizione " " echiudere la porta. Per ripristinare il normale funzionamento delle porte posteriori, spostare la levetta nellaposizione " ". Per aprire la porta dall'esterno, tirare la maniglia della porta, che funzionerànormalmente.
SB040D1-FT Chiusura dall'interno Per chiudere le porte dall'interno, è sufficiente chiudere la porta e premere sulla levetta di sicurezza portandola inposizione "LOCK". Una volta eseguita quest'operazione, la porta non può più essere aperta né agendo sulla manigliainterna, né agendo sulla maniglia esterna. NOTA: Quando la porta è chiusa con la sicurezza, non si vede il segno rosso sulla relativa levetta. B040E04A-ATT Bloccaggio delle porte posteriori (Sicurezza per i bambini) La vostra vettura Hyundai è equipaggiata con un dispositivo dibloccaggio delle porte posteriori (detto "di sicurezza per i bambini"). Quando è inserito il meccanismo di bloccaggio,le porte posteriori non possono essere aperte dall'interno. Si consiglia l'uso di questo dispositivo quando sul sedileposteriore siedono dei bambini piccoli.
HHP2008
Page 25 of 256
1
CARATTERISTICHE DELLA VETTURA
13SISTEMA ANTIFURTO
SBLOCCO
B040G01HP
BLOCCATO

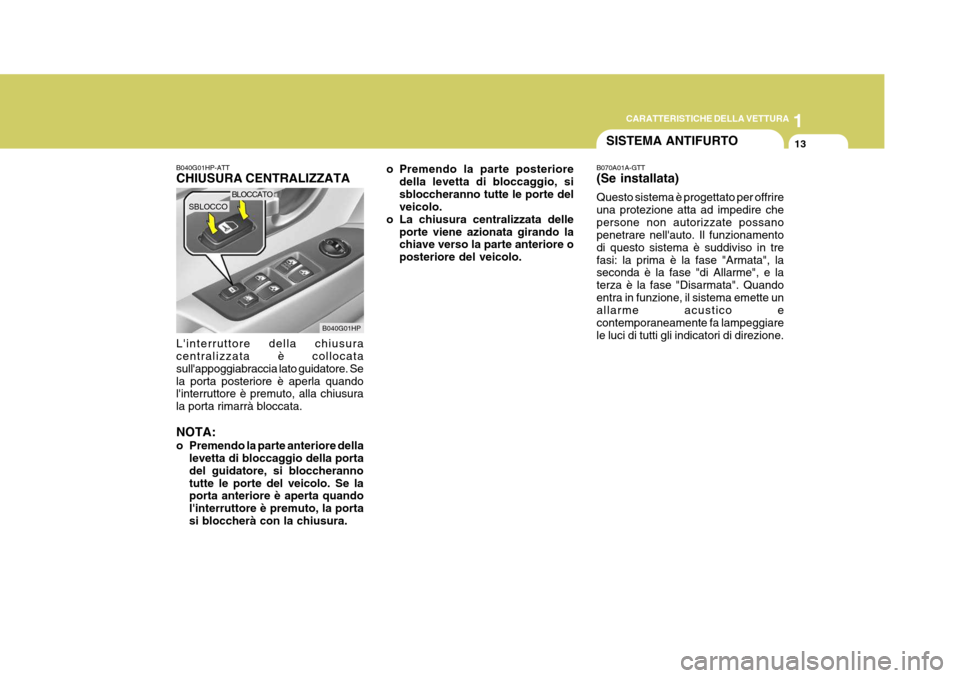

B040G01HP-ATT CHIUSURA CENTRALIZZATA L'interruttore della chiusura centralizzata è collocata sull'appoggiabraccia lato guidatore. Sela porta posteriore è aperla quando l'interruttore è premuto, alla chiusura la porta rimarrà bloccata. NOTA:
o Premendo la parte anteriore della
levetta di bloccaggio della porta del guidatore, si bloccherannotutte le porte del veicolo. Se la porta anteriore è aperta quando l'interruttore è premuto, la portasi bloccherà con la chiusura. o Premendo la parte posteriore
della levetta di bloccaggio, sisbloccheranno tutte le porte del veicolo.
o La chiusura centralizzata delle
porte viene azionata girando lachiave verso la parte anteriore o posteriore del veicolo. B070A01A-GTT (Se installata) Questo sistema è progettato per offrire una protezione atta ad impedire chepersone non autorizzate possano penetrare nell'auto. Il funzionamento di questo sistema è suddiviso in trefasi: la prima è la fase "Armata", la seconda è la fase "di Allarme", e la terza è la fase "Disarmata". Quandoentra in funzione, il sistema emette un allarme acustico e contemporaneamente fa lampeggiarele luci di tutti gli indicatori di direzione.
Page 26 of 256
1CARATTERISTICHE DELLA VETTURA
14
Sblocco
B070B02HP
Bloccato
!

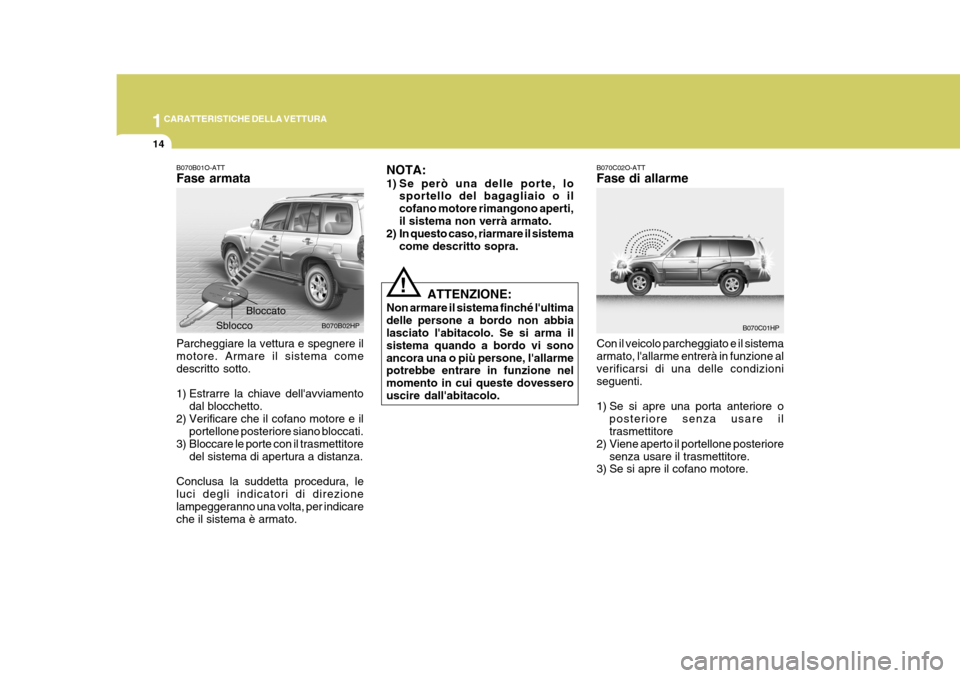

B070B01O-ATT Fase armata Parcheggiare la vettura e spegnere il motore. Armare il sistema come descritto sotto.
1) Estrarre la chiave dell'avviamento
dal blocchetto.
2) Verificare che il cofano motore e il portellone posteriore siano bloccati.
3) Bloccare le porte con il trasmettitore del sistema di apertura a distanza.
Conclusa la suddetta procedura, le luci degli indicatori di direzione lampeggeranno una volta, per indicare che il sistema è armato. NOTA:
1) Se però una delle porte, lo
sportello del bagagliaio o il cofano motore rimangono aperti,il sistema non verrà armato.
2) In questo caso, riarmare il sistema
come descritto sopra.
ATTENZIONE:
Non armare il sistema finché l'ultimadelle persone a bordo non abbialasciato l'abitacolo. Se si arma il sistema quando a bordo vi sono ancora una o più persone, l'allarme potrebbe entrare in funzione nel momento in cui queste dovesserouscire dall'abitacolo. B070C02O-ATT Fase di allarme Con il veicolo parcheggiato e il sistema armato, l'allarme entrerà in funzione al verificarsi di una delle condizioniseguenti.
1) Se si apre una porta anteriore o
posteriore senza usare il trasmettitore
2) Viene aperto il portellone posteriore senza usare il trasmettitore.
3) Se si apre il cofano motore.
B070C01HP
Page 27 of 256
1
CARATTERISTICHE DELLA VETTURA
15
B070D01HP-1
!
!

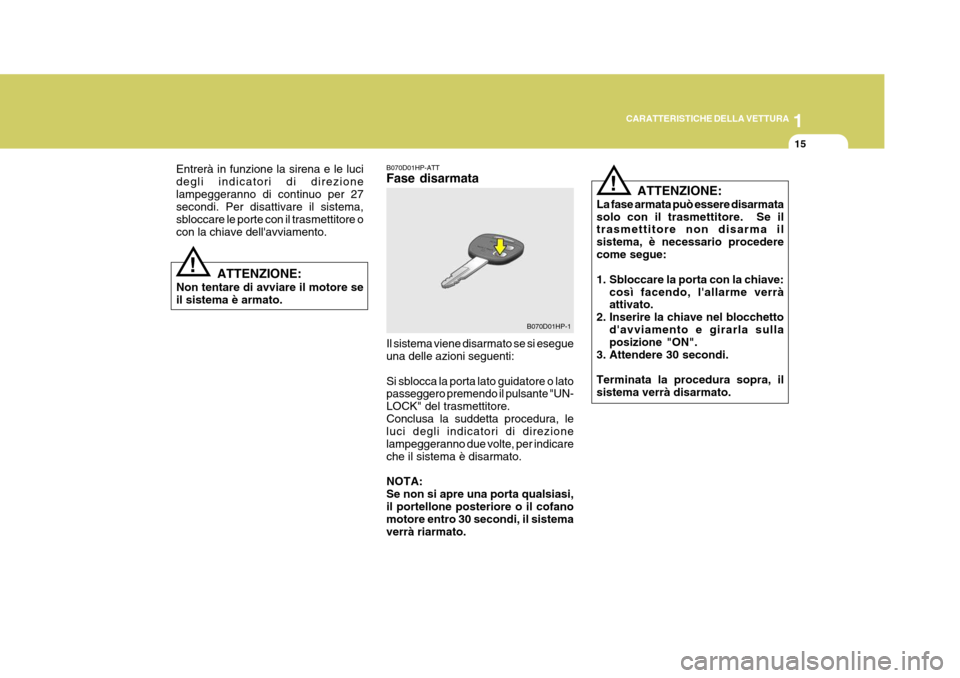

Entrerà in funzione la sirena e le luci degli indicatori di direzionelampeggeranno di continuo per 27 secondi. Per disattivare il sistema, sbloccare le porte con il trasmettitore ocon la chiave dell'avviamento.
ATTENZIONE:
Non tentare di avviare il motore se il sistema è armato. B070D01HP-ATT Fase disarmata
ATTENZIONE:
La fase armata può essere disarmata solo con il trasmettitore. Se il trasmettitore non disarma il sistema, è necessario procederecome segue:
1. Sbloccare la porta con la chiave: così facendo, l'allarme verrà attivato.
2. Inserire la chiave nel blocchetto d'avviamento e girarla sullaposizione "ON".
3. Attendere 30 secondi. Terminata la procedura sopra, il sistema verrà disarmato.
Il sistema viene disarmato se si esegue una delle azioni seguenti: Si sblocca la porta lato guidatore o lato passeggero premendo il pulsante "UN- LOCK" del trasmettitore.Conclusa la suddetta procedura, le luci degli indicatori di direzione lampeggeranno due volte, per indicareche il sistema è disarmato. NOTA: Se non si apre una porta qualsiasi, il portellone posteriore o il cofano motore entro 30 secondi, il sistemaverrà riarmato.
Page 28 of 256
1CARATTERISTICHE DELLA VETTURA
16
HMXOM033-3
Foro
HMXOM033-2
Involucro esterno
Trasmettitore
B070F01A-GTT Sistema di apertura a distanza (Se installata)Bloccaggio delle porte
1. Chiudere tutte le porte.
2. Premere il pulsante "LOCK" sul
trasmettitore.
3. Mentre vengono bloccate tutte le porte, le luci degli indicatori di direzione lampeggeranno una voltaper indicare che il sistema è armato.
Sbloccaggio delle porte
1. Premere il pulsante "UNLOCK" sul trasmettitore.
2. Mentre vengono sbloccate tutte le

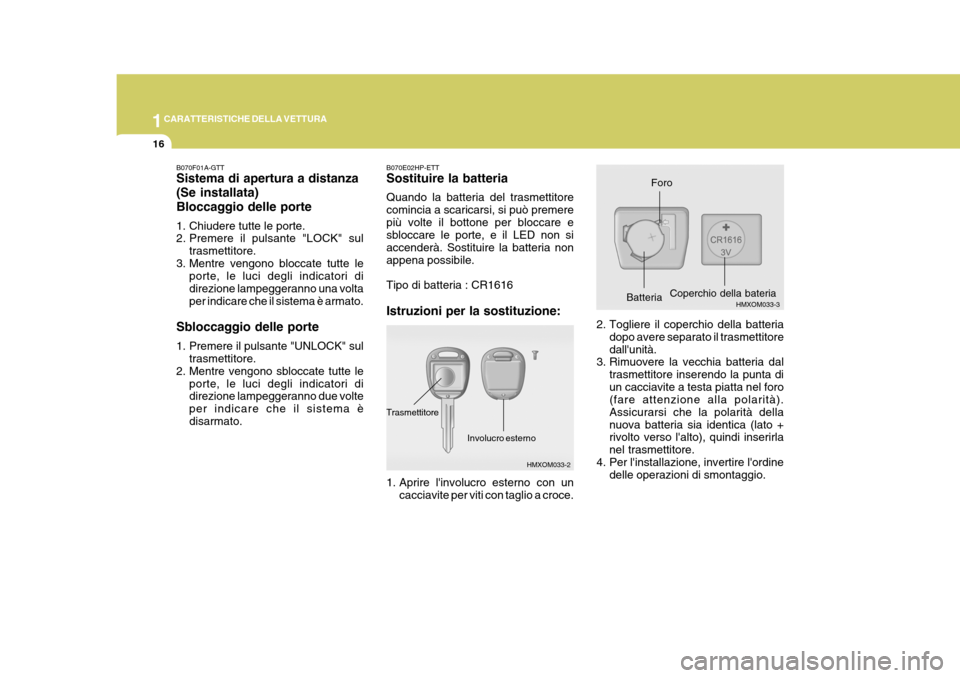

porte, le luci degli indicatori di direzione lampeggeranno due volte per indicare che il sistema èdisarmato. B070E02HP-ETT Sostituire la batteria Quando la batteria del trasmettitore comincia a scaricarsi, si può premerepiù volte il bottone per bloccare e sbloccare le porte, e il LED non si accenderà. Sostituire la batteria nonappena possibile. Tipo di batteria : CR1616 Istruzioni per la sostituzione:
1. Aprire l'involucro esterno con un
cacciavite per viti con taglio a croce. 2. Togliere il coperchio della batteria
dopo avere separato il trasmettitore dall'unità.
3. Rimuovere la vecchia batteria dal
trasmettitore inserendo la punta diun cacciavite a testa piatta nel foro (fare attenzione alla polarità). Assicurarsi che la polarità dellanuova batteria sia identica (lato + rivolto verso l'alto), quindi inserirla nel trasmettitore.
4. Per l'installazione, invertire l'ordine delle operazioni di smontaggio. Batteria
Coperchio della bateria
Page 29 of 256
1
CARATTERISTICHE DELLA VETTURA
17ALZACRISTALLI ELETTRICO
B060A01HP
(1)
Chiude
Apre

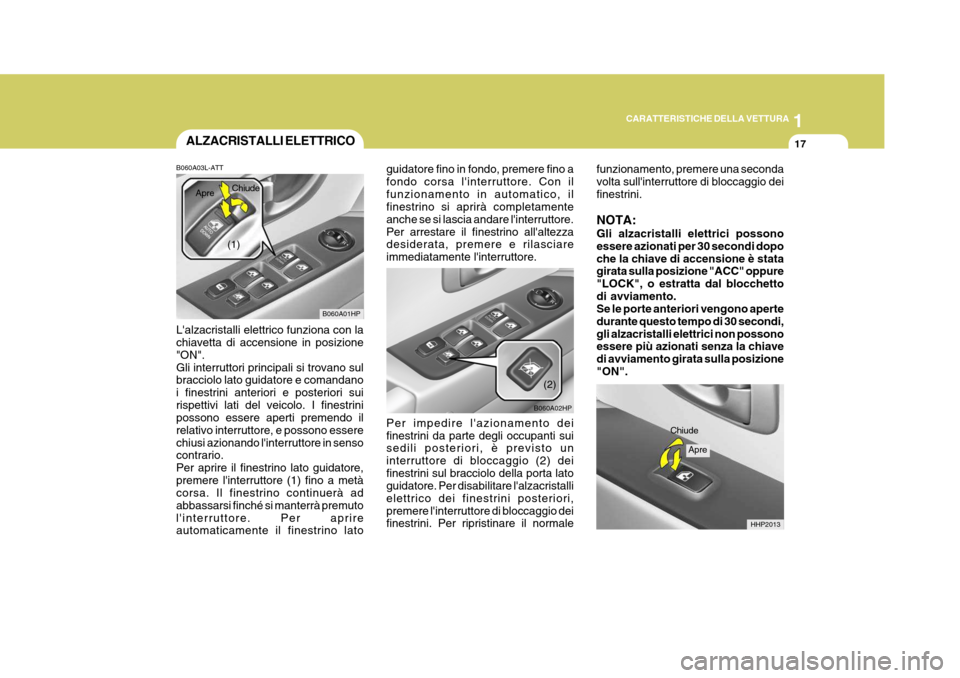

B060A03L-ATT L'alzacristalli elettrico funziona con la chiavetta di accensione in posizione "ON".Gli interruttori principali si trovano sul bracciolo lato guidatore e comandano i finestrini anteriori e posteriori suirispettivi lati del veicolo. I finestrini possono essere aperti premendo il relativo interruttore, e possono esserechiusi azionando l'interruttore in senso contrario. Per aprire il finestrino lato guidatore,premere l'interruttore (1) fino a metà corsa. Il finestrino continuerà ad abbassarsi finché si manterrà premutol'interruttore. Per aprire automaticamente il finestrino lato guidatore fino in fondo, premere fino a fondo corsa l'interruttore. Con ilfunzionamento in automatico, il finestrino si aprirà completamente anche se si lascia andare l'interruttore.Per arrestare il finestrino all'altezza desiderata, premere e rilasciare immediatamente l'interruttore.
funzionamento, premere una secondavolta sull'interruttore di bloccaggio deifinestrini. NOTA: Gli alzacristalli elettrici possono essere azionati per 30 secondi dopoche la chiave di accensione è stata girata sulla posizione "ACC" oppure "LOCK", o estratta dal blocchettodi avviamento. Se le porte anteriori vengono aperte durante questo tempo di 30 secondi,gli alzacristalli elettrici non possono essere più azionati senza la chiave di avviamento girata sulla posizione"ON".
HHP2013
(2)
B060A02HP
Chiude
Apre
Per impedire l'azionamento dei finestrini da parte degli occupanti sui sedili posteriori, è previsto un interruttore di bloccaggio (2) deifinestrini sul bracciolo della porta lato guidatore. Per disabilitare l'alzacristalli elettrico dei finestrini posteriori,premere l'interruttore di bloccaggio dei finestrini. Per ripristinare il normale
Page 30 of 256
1CARATTERISTICHE DELLA VETTURA
18
!
SEDILI
!

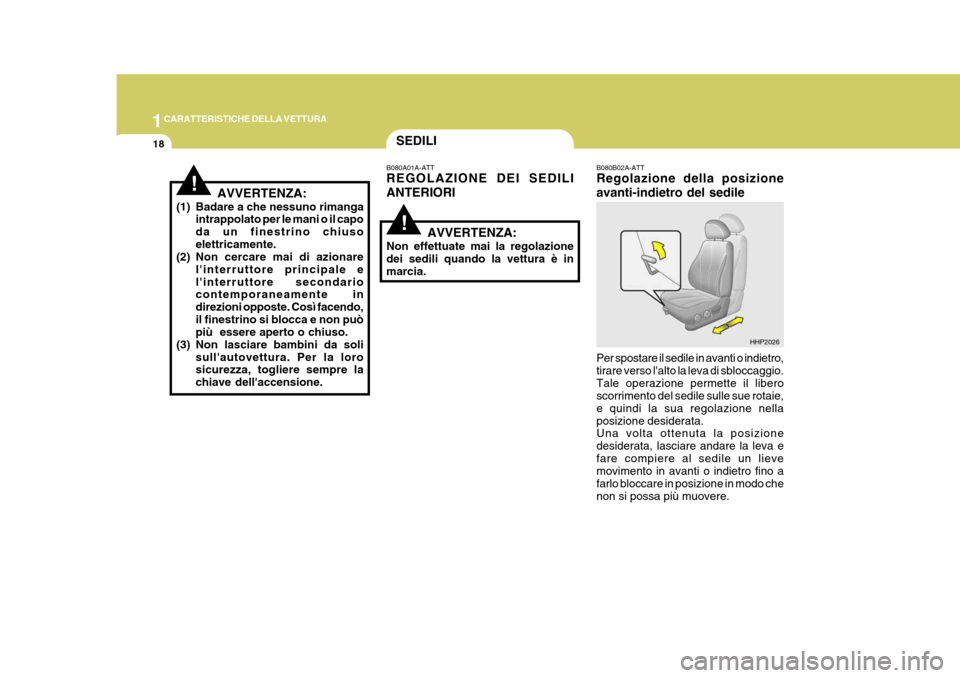

B080A01A-ATT REGOLAZIONE DEI SEDILI ANTERIORI
AVVERTENZA:
Non effettuate mai la regolazione dei sedili quando la vettura è inmarcia. B080B02A-ATT Regolazione della posizione avanti-indietro del sedile Per spostare il sedile in avanti o indietro, tirare verso l'alto la leva di sbloccaggio.Tale operazione permette il libero scorrimento del sedile sulle sue rotaie, e quindi la sua regolazione nellaposizione desiderata. Una volta ottenuta la posizione desiderata, lasciare andare la leva efare compiere al sedile un lieve movimento in avanti o indietro fino a farlo bloccare in posizione in modo chenon si possa più muovere.
AVVERTENZA:
(1) Badare a che nessuno rimanga intrappolato per le mani o il capoda un finestrino chiusoelettricamente.
(2) Non cercare mai di azionare
l'interruttore principale el'interruttore secondario contemporaneamente in direzioni opposte. Così facendo,il finestrino si blocca e non può più essere aperto o chiuso.
(3) Non lasciare bambini da soli sull'autovettura. Per la lorosicurezza, togliere sempre la chiave dell'accensione.
HHP2026
