6COMPROBACIONES PERIODICAS
28
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de suvehículo, consulte el adhesivo que se encuentra en la misma.

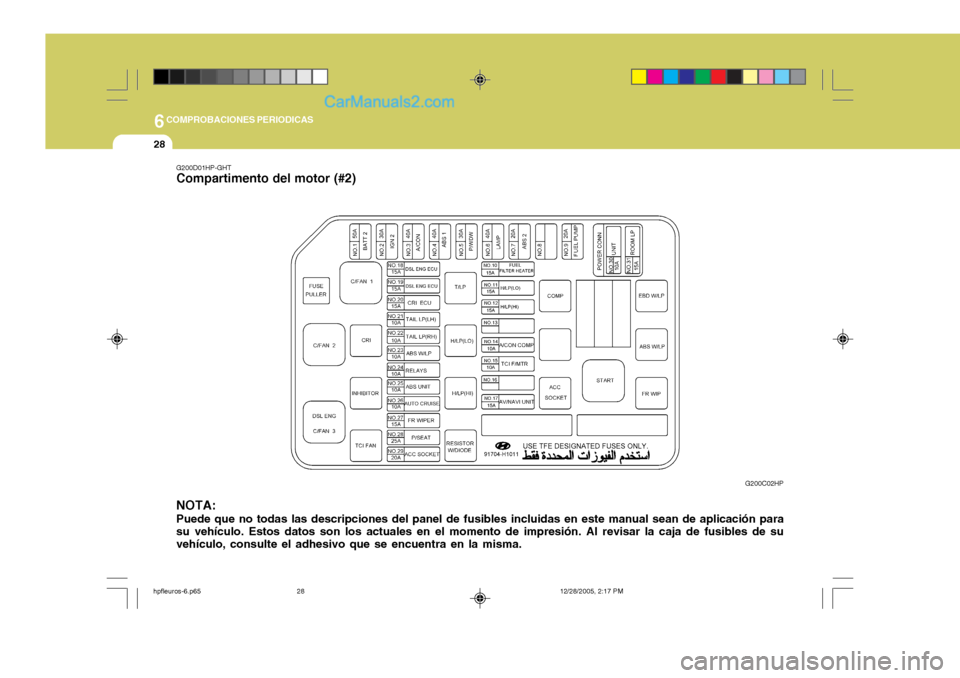

G200D01HP-GHT Compartimento del motor (#2)
G200C02HP
hpfleuros-6.p6512/28/2005, 2:17 PM
28

6
COMPROBACIONES PERIODICAS
29

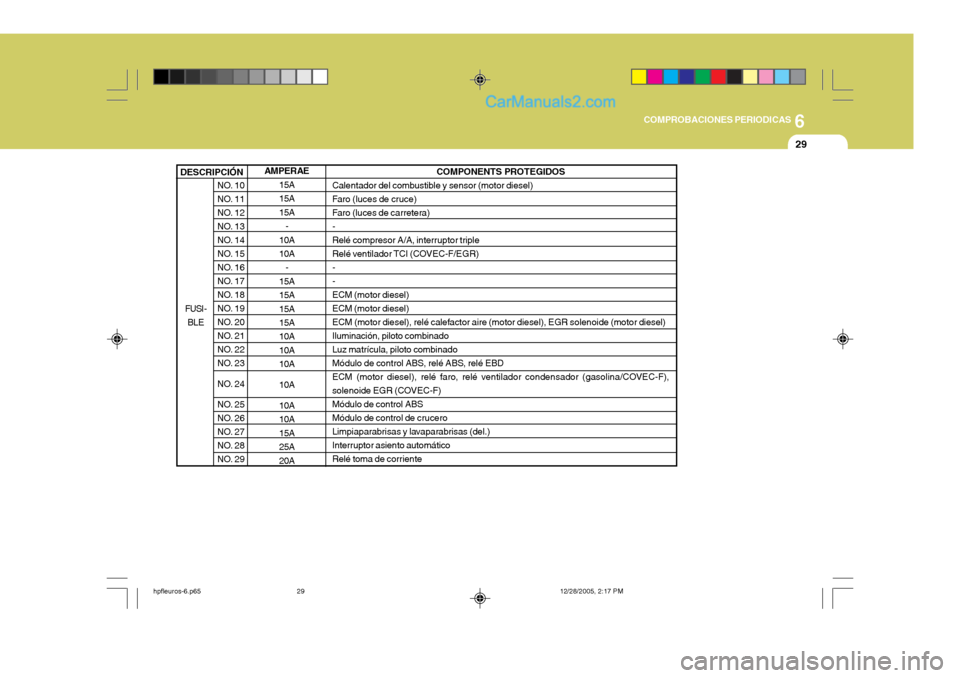

AMPERAE
15A 15A15A-
10A 10A
-
15A 15A15A15A 10A 10A10A 10A 10A 10A15A25A20A
NO. 10
NO. 11
NO. 12
NO. 13
NO. 14
NO. 15
NO. 16
NO. 17
NO. 18
NO. 19
NO. 20
NO. 21
NO. 22
NO. 23
NO. 24
NO. 25
NO. 26
NO. 27
NO. 28
NO. 29
DESCRIPCIÓN
COMPONENTS PROTEGIDOS
Calentador del combustible y sensor (motor diesel)
Faro (luces de cruce)
Faro (luces de carretera)-
Relé compresor A/A, interruptor triple
Relé ventilador TCI (COVEC-F/EGR)--ECM (motor diesel)ECM (motor diesel)
ECM (motor diesel), relé calefactor aire (motor diesel), EGR solenoide (motor diesel)Iluminación, piloto combinadoLuz matrícula, piloto combinado
Módulo de control ABS, relé ABS, relé EBD
ECM (motor diesel), relé faro, relé ventilador condensador (gasolina/COVEC-F),
solenoide EGR (COVEC-F)Módulo de control ABS
Módulo de control de crucero
Limpiaparabrisas y lavaparabrisas (del.)
Interruptor asiento automático
Relé toma de corriente
FUSI - BLE
hpfleuros-6.p65 12/28/2005, 2:17 PM
29

6COMPROBACIONES PERIODICAS
30

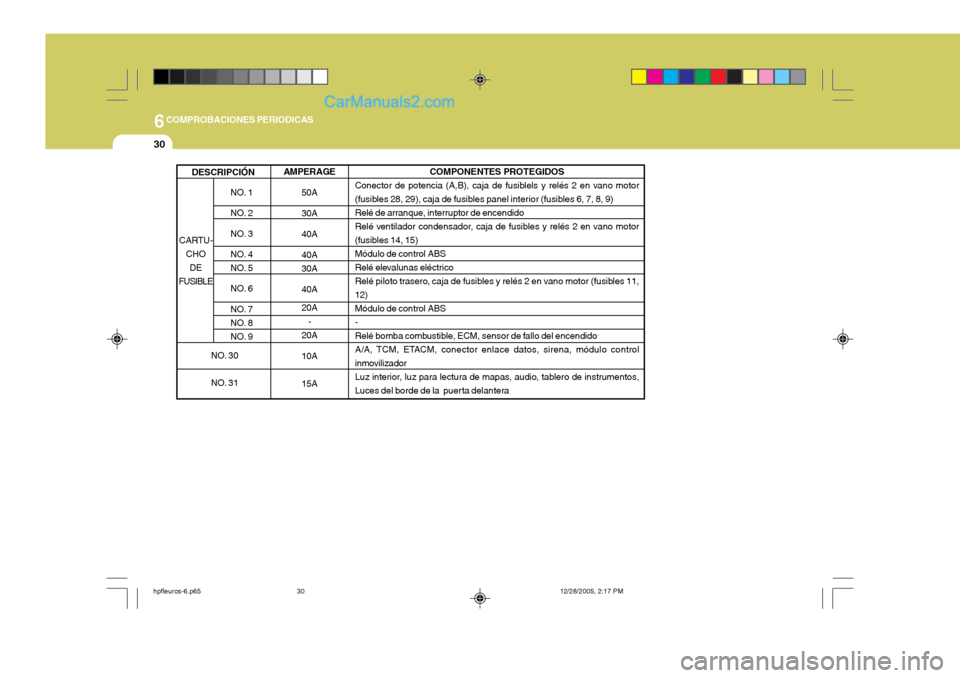

AMPERAGE50A 30A 40A 40A 30A 40A 20A-
20A 10A 15A
NO. 1
NO. 2
NO. 3
NO. 4
NO. 5
NO. 6
NO. 7
NO. 8
NO. 9
DESCRIPCIÓN
COMPONENTES PROTEGIDOS
Conector de potencia (A,B), caja de fusiblels y relés 2 en vano motor
(fusibles 28, 29), caja de fusibles panel interior (fusibles 6, 7, 8, 9)
Relé de arranque, interruptor de encendido
Relé ventilador condensador, caja de fusibles y relés 2 en vano motor
(fusibles 14, 15)Módulo de control ABS
Relé elevalunas eléctrico
Relé piloto trasero, caja de fusibles y relés 2 en vano motor (fusibles 11,12)Módulo de control ABS-
Relé bomba combustible, ECM, sensor de fallo del encendido
A/A, TCM, ETACM, conector enlace datos, sirena, módulo control
inmovilizador
Luz interior, luz para lectura de mapas, audio, tablero de instrumentos,
Luces del borde de la puerta delantera
CARTU- CHODE
FUSIBLE
NO. 30
NO. 31
hpfleuros-6.p65 12/28/2005, 2:17 PM
30

6
COMPROBACIONES PERIODICAS
31

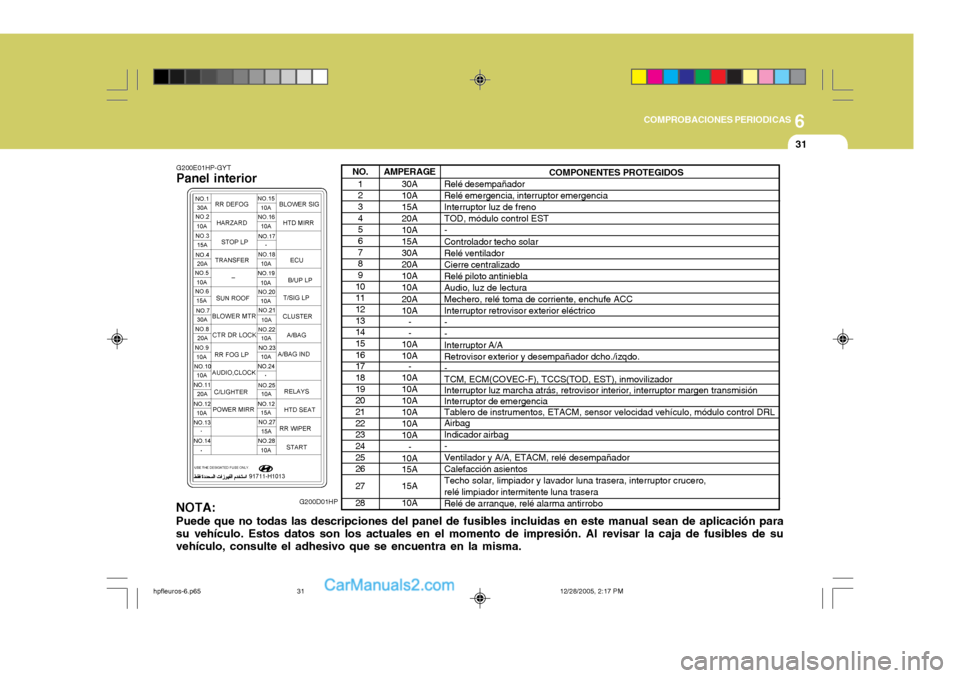

G200E01HP-GYT
Panel interior NO.
1 2 3 45 6 78 9
10 11 12 1314 15 1617 18 1920 21 2223 24 2526 2728 AMPERAGE
30A 10A15A20A 10A 15A30A20A10A10A 20A 10A- -
10A 10A -
10A 10A10A10A10A10A
-
10A 15A 15A 10A COMPONENTES PROTEGIDOS
Relé desempañador Relé emergencia, interruptor emergenciaInterruptor luz de frenoTOD, módulo control EST- Controlador techo solar Relé ventiladorCierre centralizadoRelé piloto antinieblaAudio, luz de lecturaMechero, relé toma de corriente, enchufe ACC Interruptor retrovisor exterior eléctrico --Interruptor A/ARetrovisor exterior y desempañador dcho./izqdo.- TCM, ECM(COVEC-F), TCCS(TOD, EST), inmovilizador Interruptor luz marcha atrás, retrovisor interior, interruptor margen transmisiónInterruptor de emergenciaTablero de instrumentos, ETACM, sensor velocidad vehículo, módulo control DRLAirbag Indicador airbag -Ventilador y A/A, ETACM, relé desempañadorCalefacción asientosTecho solar, limpiador y lavador luna trasera, interruptor crucero,relé limpiador intermitente luna trasera Relé de arranque, relé alarma antirrobo
NOTA: Puede que no todas las descripciones del panel de fusibles incluidas en este manual sean de aplicación para su vehículo. Estos datos son los actuales en el momento de impresión. Al revisar la caja de fusibles de su vehículo, consulte el adhesivo que se encuentra en la misma. G200D01HP
hpfleuros-6.p65
12/28/2005, 2:17 PM
31

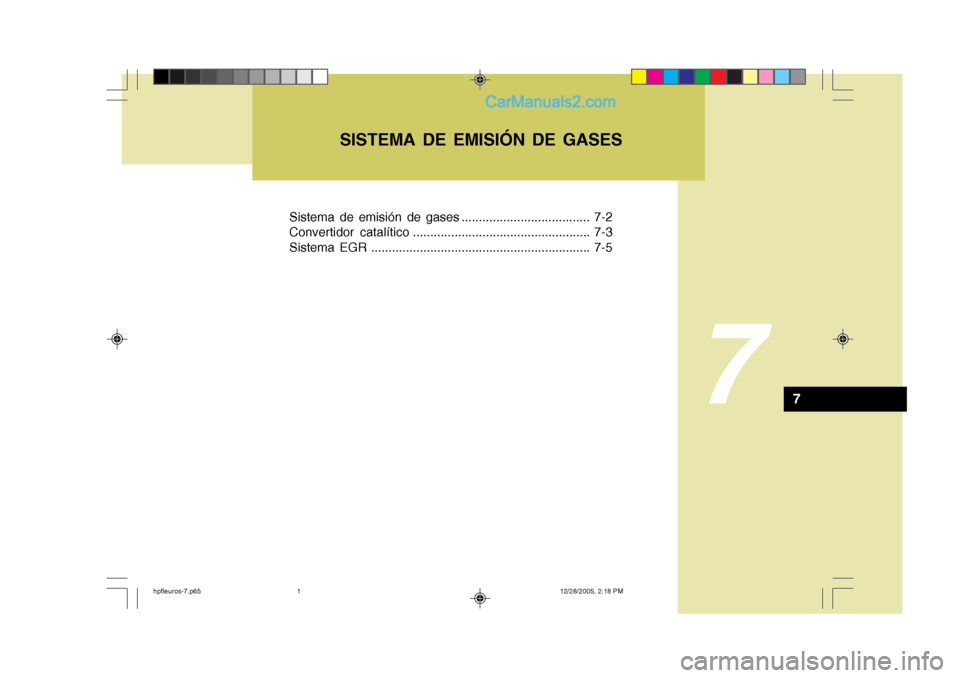

Sistema de emisión de gases ..................................... 7-2
Convertidor catalítico ................................................... 7-3
Sistema EGR ............................................................... 7-5
7
SISTEMA DE EMISIÓN DE GASES
7
hpfleuros-7.p6512/28/2005, 2:18 PM
1

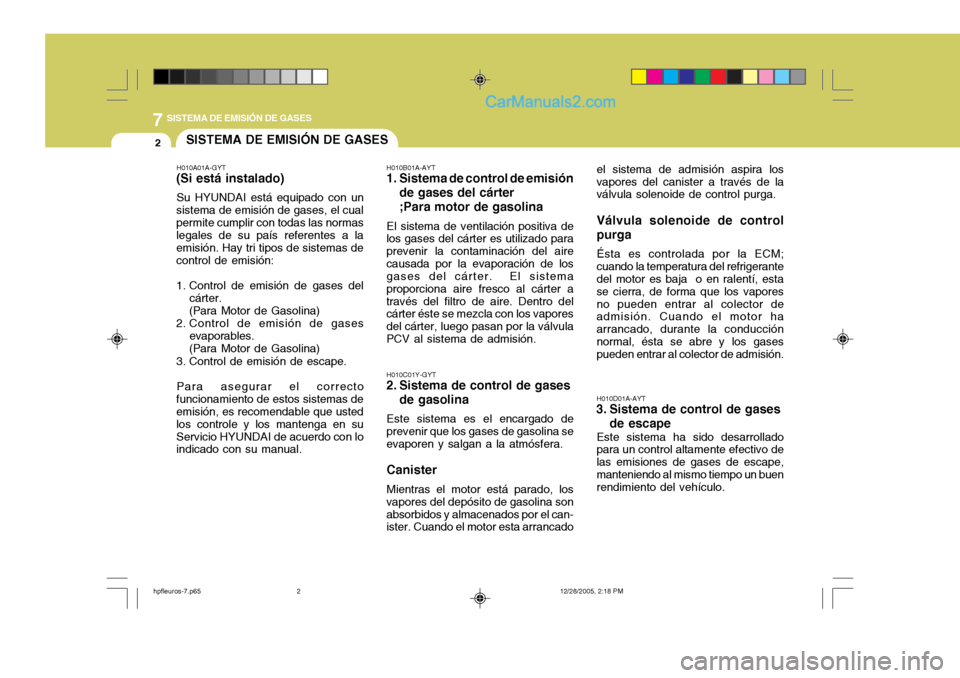

7SISTEMA DE EMISIÓN DE GASES
2SISTEMA DE EMISIÓN DE GASES
H010A01A-GYT
(Si está instalado)
Su HYUNDAI está equipado con un
sistema de emisión de gases, el cual permite cumplir con todas las normas legales de su país referentes a la emisión. Hay tri tipos de sistemas decontrol de emisión:
1. Control de emisión de gases del cárter.
(Para Motor de Gasolina)
2. Control de emisión de gases evaporables.
(Para Motor de Gasolina)
3. Control de emisión de escape.
Para asegurar el correcto
funcionamiento de estos sistemas de emisión, es recomendable que usted los controle y los mantenga en suServicio HYUNDAI de acuerdo con lo indicado con su manual. H010B01A-AYT
1. Sistema de control de emisión
de gases del cárter ;Para motor de gasolina
El sistema de ventilación positiva de
los gases del cárter es utilizado para prevenir la contaminación del airecausada por la evaporación de los gases del cárter. El sistema proporciona aire fresco al cárter através del filtro de aire. Dentro del cárter éste se mezcla con los vapores del cárter, luego pasan por la válvulaPCV al sistema de admisión.
H010C01Y-GYT
2. Sistema de control de gases
de gasolina
Este sistema es el encargado de
prevenir que los gases de gasolina seevaporen y salgan a la atmósfera. Canister
Mientras el motor está parado, los
vapores del depósito de gasolina son absorbidos y almacenados por el can- ister. Cuando el motor esta arrancado el sistema de admisión aspira los vapores del canister a través de la válvula solenoide de control purga. Válvula solenoide de control purga
Ésta es controlada por la ECM;
cuando la temperatura del refrigerante del motor es baja o en ralentí, esta se cierra, de forma que los vaporesno pueden entrar al colector de admisión. Cuando el motor ha arrancado, durante la conducciónnormal, ésta se abre y los gases pueden entrar al colector de admisión. H010D01A-AYT
3. Sistema de control de gases
de escape
Este sistema ha sido desarrollado para un control altamente efectivo de las emisiones de gases de escape,manteniendo al mismo tiempo un buen rendimiento del vehículo.
hpfleuros-7.p65 12/28/2005, 2:18 PM
2

7
SISTEMA DE EMISIÓN DE GASES
3

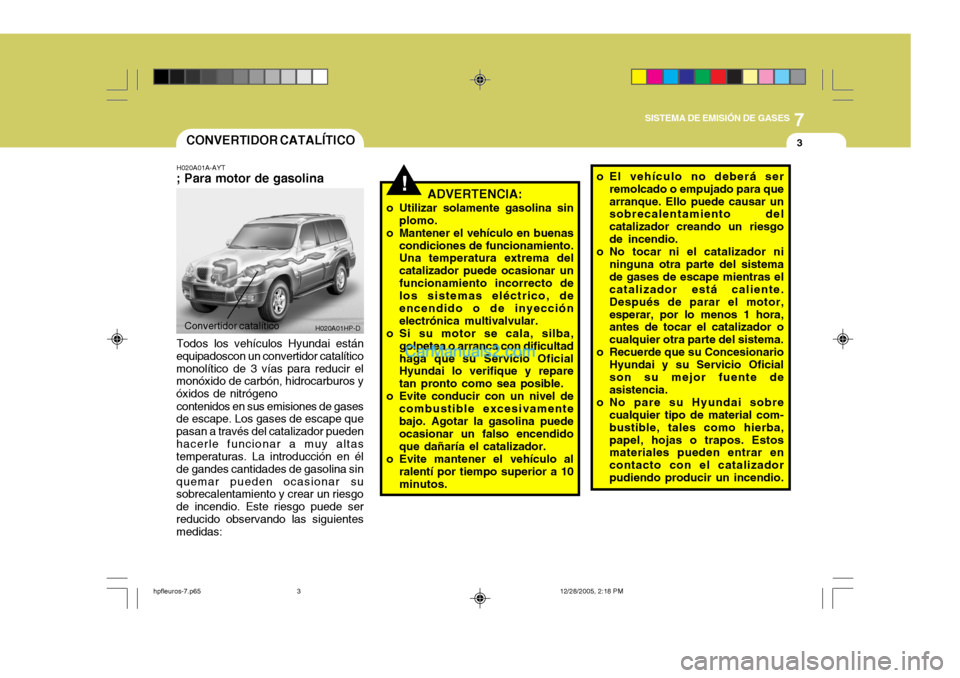

Convertidor catalítico
H020A01HP-D
!
CONVERTIDOR CATALÍTICO
H020A01A-AYT
; Para motor de gasolina
Todos los vehículos Hyundai están
equipadoscon un convertidor catalítico monolítico de 3 vías para reducir el monóxido de carbón, hidrocarburos y óxidos de nitrógeno
contenidos en sus emisiones de gases
de escape. Los gases de escape quepasan a través del catalizador puedenhacerle funcionar a muy altas temperaturas. La introducción en él de gandes cantidades de gasolina sinquemar pueden ocasionar su sobrecalentamiento y crear un riesgo de incendio. Este riesgo puede serreducido observando las siguientes medidas: ADVERTENCIA:
o Utilizar solamente gasolina sin plomo.
o Mantener el vehículo en buenas
condiciones de funcionamiento.Una temperatura extrema del catalizador puede ocasionar unfuncionamiento incorrecto de los sistemas eléctrico, de encendido o de inyecciónelectrónica multivalvular.
o Si su motor se cala, silba,
golpetea o arranca con dificultadhaga que su Servicio Oficial Hyundai lo verifique y repare tan pronto como sea posible.
o Evite conducir con un nivel de
combustible excesivamentebajo. Agotar la gasolina puede ocasionar un falso encendido que dañaría el catalizador.
o Evite mantener el vehículo al ralentí por tiempo superior a 10minutos. o El vehículo no deberá ser
remolcado o empujado para quearranque. Ello puede causar un sobrecalentamiento del catalizador creando un riesgode incendio.
o No tocar ni el catalizador ni
ninguna otra parte del sistemade gases de escape mientras el catalizador está caliente. Después de parar el motor,esperar, por lo menos 1 hora, antes de tocar el catalizador o cualquier otra parte del sistema.
o Recuerde que su Concesionario
Hyundai y su Servicio Oficialson su mejor fuente de asistencia.
o No pare su Hyundai sobre cualquier tipo de material com- bustible, tales como hierba,papel, hojas o trapos. Estos materiales pueden entrar en contacto con el catalizadorpudiendo producir un incendio.
hpfleuros-7.p65 12/28/2005, 2:18 PM
3

7SISTEMA DE EMISIÓN DE GASES
4
!
H020D01S-GYT ; Para motor de diesel (Si está instalado)
ADVERTENCIA:
o Use sólo combustible diesel. o Mantenga el motor en buenas condiciones de funcionamiento.El funcionamiento incorrecto de los sistemas eléctrico, de encendido o de inyecciónelectrónica de combustible pueden producir temperaturas extremadamente elevadas delcatalizador.
o Si el motor se cala, produce
ruidos o arranca con dificultad,haga que su Servicio Oficial Hyundai lo revise y repare cuanto antes.
o Evite conducir con un nivel de
combustible excesivamentebajo. En caso de agotar el com- bustible diesel podría pararse el motor dañor el catalizador.
o Evite mantener el vehículo al ralentí por tiempo superior a 10minutos.
o El vehículo no deberá ser
remolcado o empujado para que arranque. Ello puede causar unsobrecalentamiento del catalizador creando un riesgo de incendio.
o No tocar ni el catalizador ni
ninguna otra parte del sistemade gases de escape mientras el catalizador está caliente. Después de parar el motor,esperar, por lo menos 1 hora, antes de tocar el catalizador o cualquier otra parte del sistema.
o Recuerde que su Concesionario Hyundai y su Servicio Oficialson su mejor fuente deasistencia.
o No pare su Hyundai sobre cualquier tipo de material com- bustible, tales como hierba, papel, hojas o trapos. Estosmateriales pueden entrar en contacto con el catalizador pudiendo producir un incendio.
Convertidor catalítico
H020A01HP
Todos los HYUNDAI llevan un catalizador para reducir las emisiones de monóxido de carbono (CO), hidrocarburos y partículas en losgases de escape.
hpfleuros-7.p65 12/28/2005, 2:18 PM
4

7
SISTEMA DE EMISIÓN DE GASES

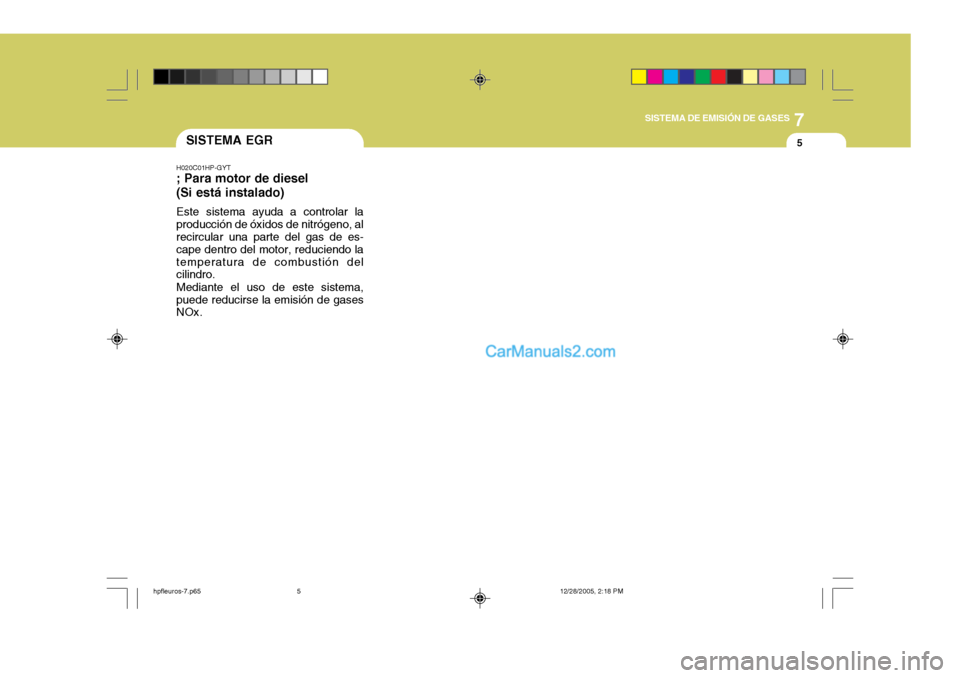

5SISTEMA EGR
H020C01HP-GYT
; Para motor de diesel (Si está instalado)
Este sistema ayuda a controlar la producción de óxidos de nitrógeno, al recircular una parte del gas de es- cape dentro del motor, reduciendo latemperatura de combustión del cilindro. Mediante el uso de este sistema, puede reducirse la emisión de gases NOx.
hpfleuros-7.p65 12/28/2005, 2:18 PM
5

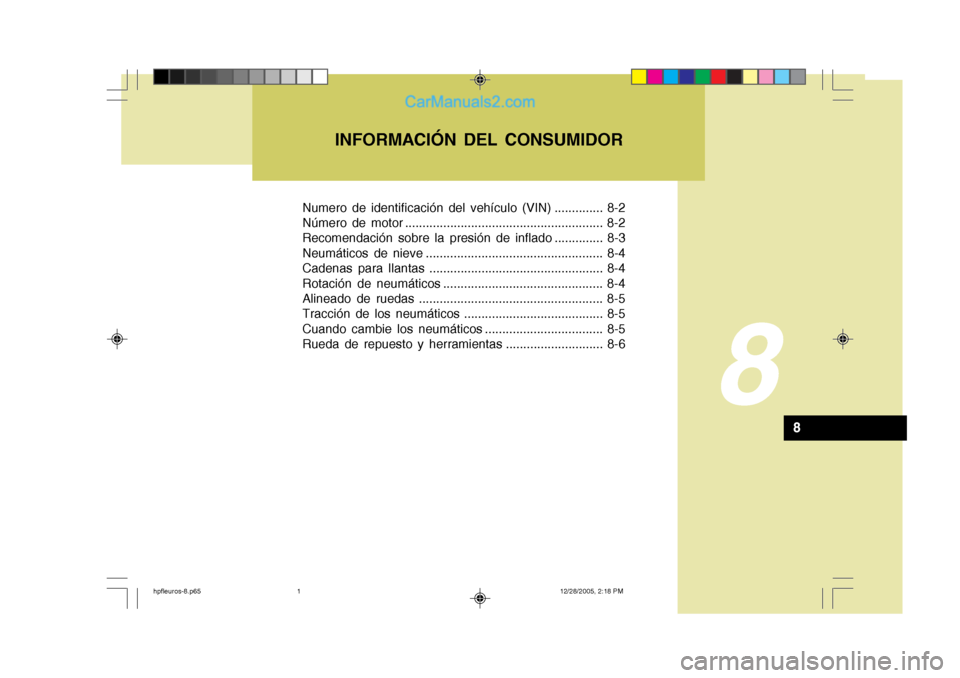

Numero de identificación del vehículo (VIN) .............. 8-2
Número de motor ......................................................... 8-2
Recomendación sobre la presión de inflado .............. 8-3
Neumáticos de nieve ................................................... 8-4
Cadenas para llantas .................................................. 8-4
Rotación de neumáticos .............................................. 8-4
Alineado de ruedas ..................................................... 8-5
Tracción de los neumáticos ........................................ 8-5
Cuando cambie los neumáticos .................................. 8-5
Rueda de repuesto y herramientas ............................ 8-6
8
INFORMACIÓN DEL CONSUMIDOR
8
