Page 201 of 364

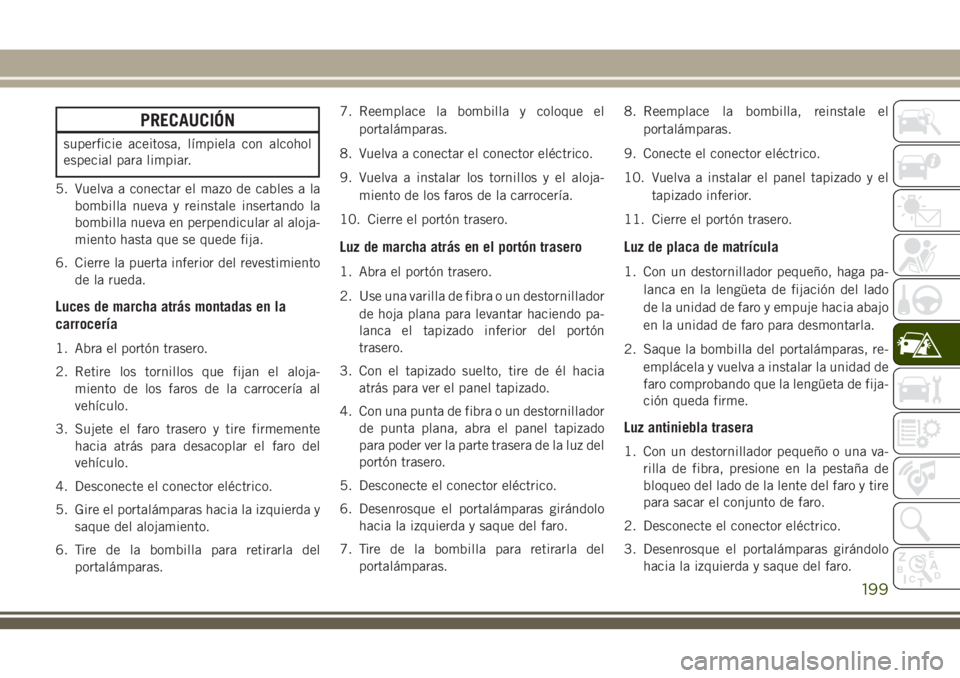

PRECAUCIÓN
superficie aceitosa, límpiela con alcohol
especial para limpiar.
5. Vuelva a conectar el mazo de cables a la
bombilla nueva y reinstale insertando la
bombilla nueva en perpendicular al aloja-
miento hasta que se quede fija.
6. Cierre la puerta inferior del revestimiento
de la rueda.
Luces de marcha atrás montadas en la
carrocería
1. Abra el portón trasero.
2. Retire los tornillos que fijan el aloja-
miento de los faros de la carrocería al
vehículo.
3. Sujete el faro trasero y tire firmemente
hacia atrás para desacoplar el faro del
vehículo.
4. Desconecte el conector eléctrico.
5. Gire el portalámparas hacia la izquierda y
saque del alojamiento.
6. Tire de la bombilla para retirarla del
portalámparas.7. Reemplace la bombilla y coloque el
portalámparas.
8. Vuelva a conectar el conector eléctrico.
9. Vuelva a instalar los tornillos y el aloja-
miento de los faros de la carrocería.
10. Cierre el portón trasero.
Luz de marcha atrás en el portón trasero
1. Abra el portón trasero.
2. Use una varilla de fibra o un destornillador
de hoja plana para levantar haciendo pa-
lanca el tapizado inferior del portón
trasero.
3. Con el tapizado suelto, tire de él hacia
atrás para ver el panel tapizado.
4. Con una punta de fibra o un destornillador
de punta plana, abra el panel tapizado
para poder ver la parte trasera de la luz del
portón trasero.
5. Desconecte el conector eléctrico.
6. Desenrosque el portalámparas girándolo
hacia la izquierda y saque del faro.
7. Tire de la bombilla para retirarla del
portalámparas.8. Reemplace la bombilla, reinstale el
portalámparas.
9. Conecte el conector eléctrico.
10. Vuelva a instalar el panel tapizado y el
tapizado inferior.
11. Cierre el portón trasero.
Luz de placa de matrícula
1. Con un destornillador pequeño, haga pa-
lanca en la lengüeta de fijación del lado
de la unidad de faro y empuje hacia abajo
en la unidad de faro para desmontarla.
2. Saque la bombilla del portalámparas, re-
emplácela y vuelva a instalar la unidad de
faro comprobando que la lengüeta de fija-
ción queda firme.
Luz antiniebla trasera
1. Con un destornillador pequeño o una va-
rilla de fibra, presione en la pestaña de
bloqueo del lado de la lente del faro y tire
para sacar el conjunto de faro.
2. Desconecte el conector eléctrico.
3. Desenrosque el portalámparas girándolo
hacia la izquierda y saque del faro.
199
Page 202 of 364

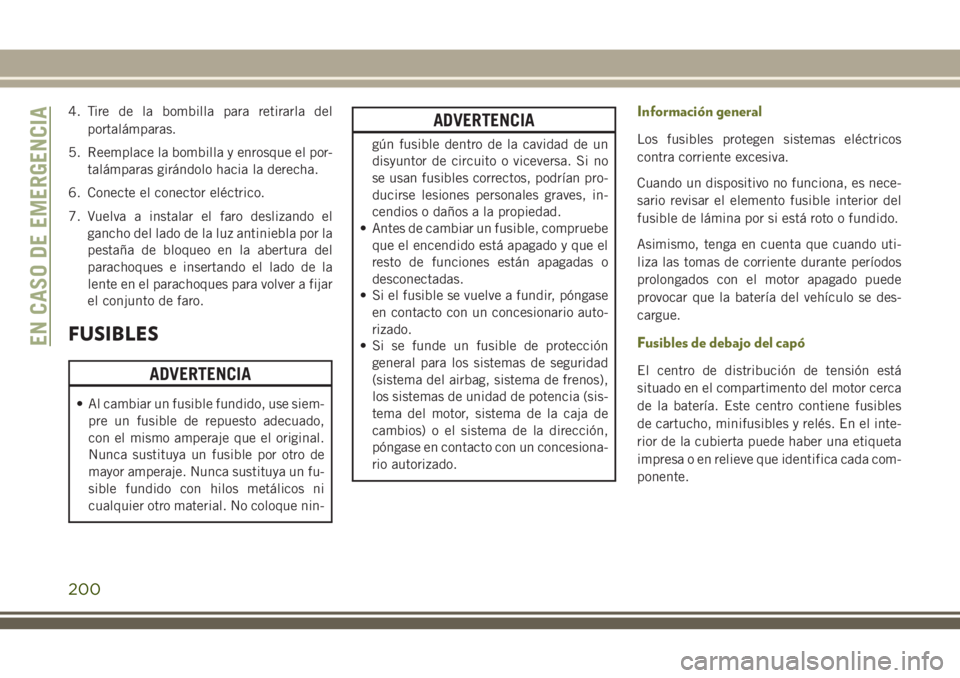

4. Tire de la bombilla para retirarla del
portalámparas.
5. Reemplace la bombilla y enrosque el por-
talámparas girándolo hacia la derecha.
6. Conecte el conector eléctrico.
7. Vuelva a instalar el faro deslizando el
gancho del lado de la luz antiniebla por la
pestaña de bloqueo en la abertura del
parachoques e insertando el lado de la
lente en el parachoques para volver a fijar
el conjunto de faro.
FUSIBLES
ADVERTENCIA
• Al cambiar un fusible fundido, use siem-
pre un fusible de repuesto adecuado,
con el mismo amperaje que el original.
Nunca sustituya un fusible por otro de
mayor amperaje. Nunca sustituya un fu-
sible fundido con hilos metálicos ni
cualquier otro material. No coloque nin-
ADVERTENCIA
gún fusible dentro de la cavidad de un
disyuntor de circuito o viceversa. Si no
se usan fusibles correctos, podrían pro-
ducirse lesiones personales graves, in-
cendios o daños a la propiedad.
• Antes de cambiar un fusible, compruebe
que el encendido está apagado y que el
resto de funciones están apagadas o
desconectadas.
• Si el fusible se vuelve a fundir, póngase
en contacto con un concesionario auto-
rizado.
• Si se funde un fusible de protección
general para los sistemas de seguridad
(sistema del airbag, sistema de frenos),
los sistemas de unidad de potencia (sis-
tema del motor, sistema de la caja de
cambios) o el sistema de la dirección,
póngase en contacto con un concesiona-
rio autorizado.
Información general
Los fusibles protegen sistemas eléctricos
contra corriente excesiva.
Cuando un dispositivo no funciona, es nece-
sario revisar el elemento fusible interior del
fusible de lámina por si está roto o fundido.
Asimismo, tenga en cuenta que cuando uti-
liza las tomas de corriente durante períodos
prolongados con el motor apagado puede
provocar que la batería del vehículo se des-
cargue.
Fusibles de debajo del capó
El centro de distribución de tensión está
situado en el compartimento del motor cerca
de la batería. Este centro contiene fusibles
de cartucho, minifusibles y relés. En el inte-
rior de la cubierta puede haber una etiqueta
impresa o en relieve que identifica cada com-
ponente.
EN CASO DE EMERGENCIA
200
Page 203 of 364

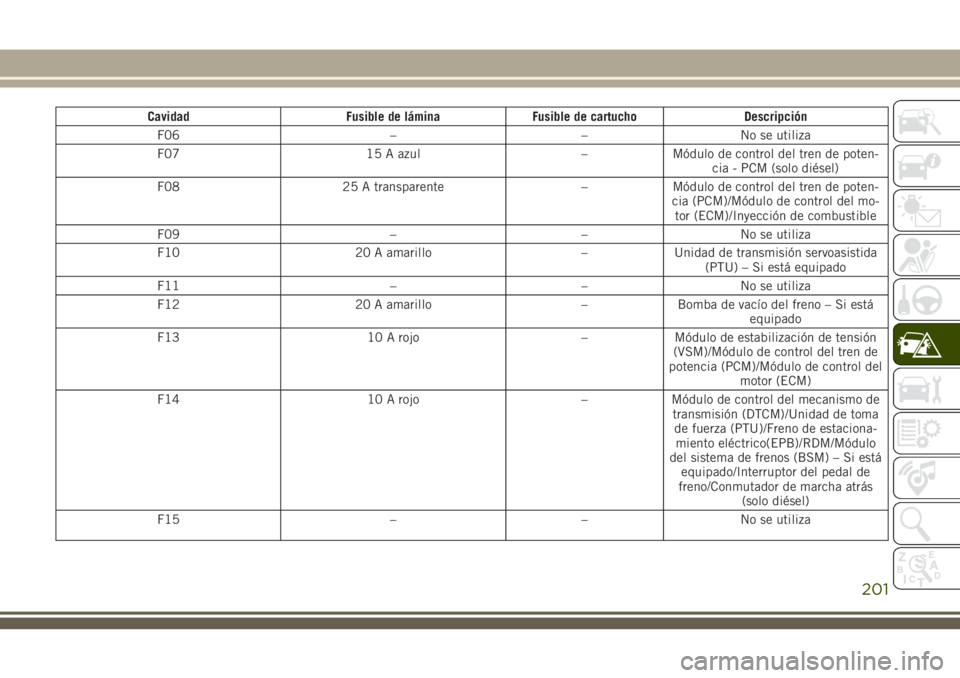

Cavidad Fusible de lámina Fusible de cartucho Descripción
F06 – – No se utiliza
F07 15 A azul – Módulo de control del tren de poten-
cia - PCM (solo diésel)
F08 25 A transparente – Módulo de control del tren de poten-
cia (PCM)/Módulo de control del mo-
tor (ECM)/Inyección de combustible
F09 – – No se utiliza
F10 20 A amarillo – Unidad de transmisión servoasistida
(PTU) – Si está equipado
F11 – – No se utiliza
F12 20 A amarillo – Bomba de vacío del freno – Si está
equipado
F13 10 A rojo – Módulo de estabilización de tensión
(VSM)/Módulo de control del tren de
potencia (PCM)/Módulo de control del
motor (ECM)
F14 10 A rojo – Módulo de control del mecanismo de
transmisión (DTCM)/Unidad de toma
de fuerza (PTU)/Freno de estaciona-
miento eléctrico(EPB)/RDM/Módulo
del sistema de frenos (BSM) – Si está
equipado/Interruptor del pedal de
freno/Conmutador de marcha atrás
(solo diésel)
F15 – – No se utiliza
201
Page 204 of 364

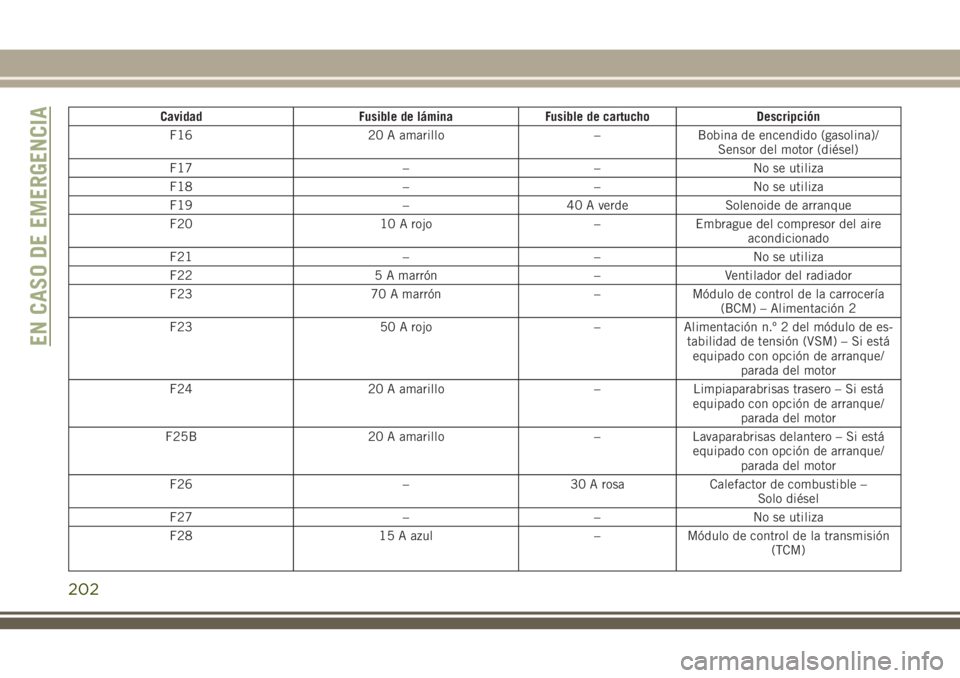

Cavidad Fusible de lámina Fusible de cartucho Descripción
F16 20 A amarillo – Bobina de encendido (gasolina)/
Sensor del motor (diésel)
F17 – – No se utiliza
F18 – – No se utiliza
F19 – 40 A verde Solenoide de arranque
F20 10 A rojo – Embrague del compresor del aire
acondicionado
F21 – – No se utiliza
F22 5 A marrón – Ventilador del radiador
F23 70 A marrón – Módulo de control de la carrocería
(BCM) – Alimentación 2
F23 50 A rojo – Alimentación n.º 2 del módulo de es-
tabilidad de tensión (VSM) – Si está
equipado con opción de arranque/
parada del motor
F24 20 A amarillo – Limpiaparabrisas trasero – Si está
equipado con opción de arranque/
parada del motor
F25B 20 A amarillo – Lavaparabrisas delantero – Si está
equipado con opción de arranque/
parada del motor
F26 – 30 A rosa Calefactor de combustible –
Solo diésel
F27 – – No se utiliza
F28 15 A azul – Módulo de control de la transmisión
(TCM)
EN CASO DE EMERGENCIA
202
Page 205 of 364

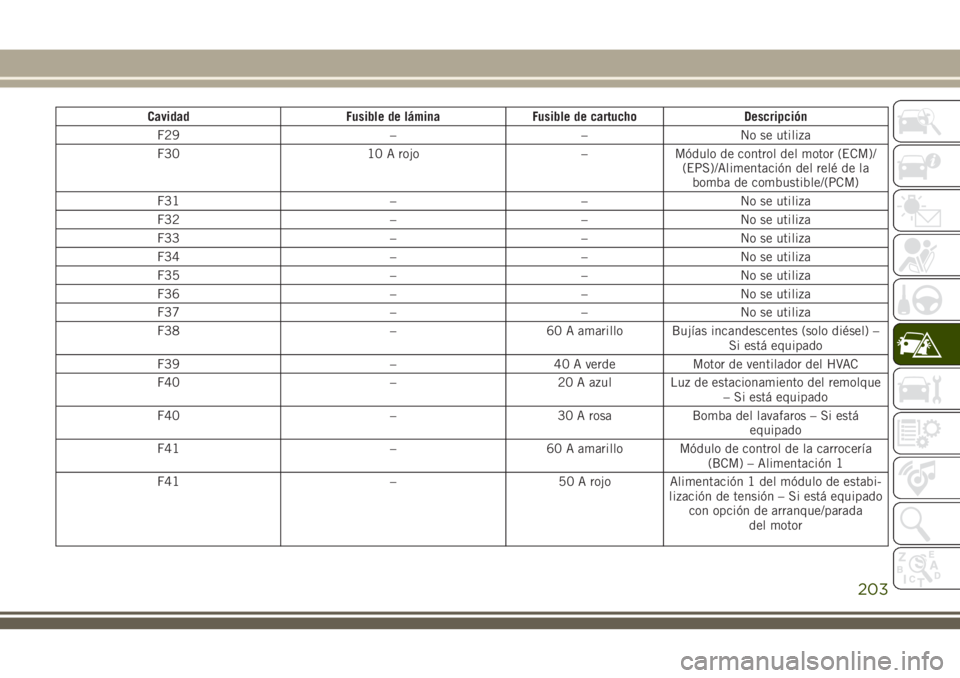

Cavidad Fusible de lámina Fusible de cartucho Descripción
F29 – – No se utiliza
F30 10 A rojo – Módulo de control del motor (ECM)/
(EPS)/Alimentación del relé de la
bomba de combustible/(PCM)
F31 – – No se utiliza
F32 – – No se utiliza
F33 – – No se utiliza
F34 – – No se utiliza
F35 – – No se utiliza
F36 – – No se utiliza
F37 – – No se utiliza
F38 – 60 A amarillo Bujías incandescentes (solo diésel) –
Si está equipado
F39 – 40 A verde Motor de ventilador del HVAC
F40 – 20 A azul Luz de estacionamiento del remolque
– Si está equipado
F40 – 30 A rosa Bomba del lavafaros – Si está
equipado
F41 – 60 A amarillo Módulo de control de la carrocería
(BCM) – Alimentación 1
F41 – 50 A rojo Alimentación 1 del módulo de estabi-
lización de tensión – Si está equipado
con opción de arranque/parada
del motor
203

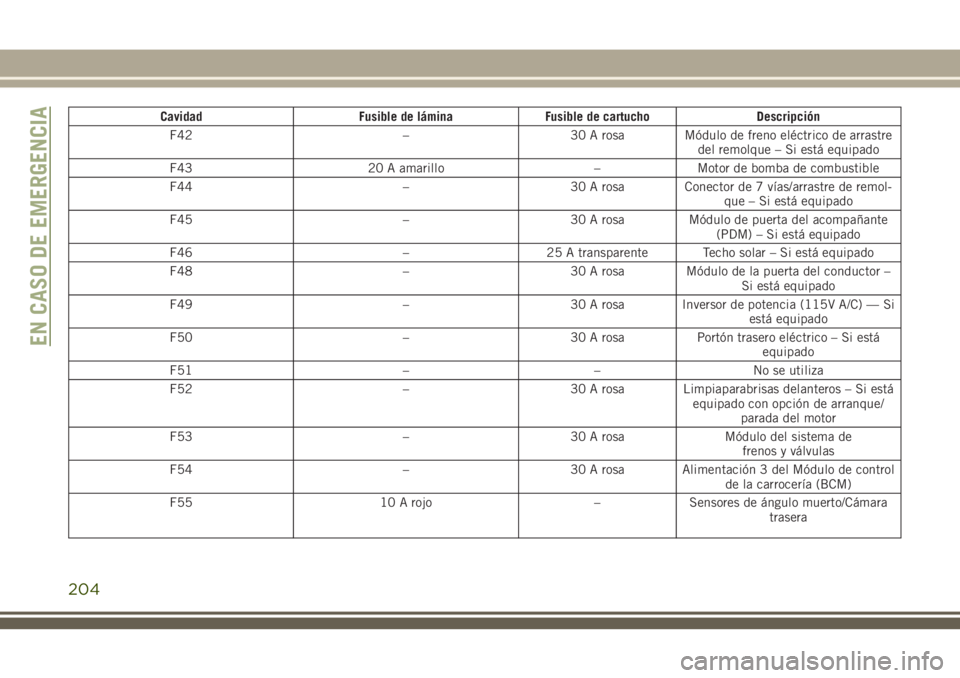

Page 206 of 364

Cavidad Fusible de lámina Fusible de cartucho Descripción
F42 – 30 A rosa Módulo de freno eléctrico de arrastre
del remolque – Si está equipado
F43 20 A amarillo – Motor de bomba de combustible
F44 – 30 A rosa Conector de 7 vías/arrastre de remol-
que – Si está equipado
F45 – 30 A rosa Módulo de puerta del acompañante
(PDM) – Si está equipado
F46 – 25 A transparente Techo solar – Si está equipado
F48 – 30 A rosa Módulo de la puerta del conductor –
Si está equipado
F49 – 30 A rosa Inversor de potencia (115V A/C) — Si
está equipado
F50 – 30 A rosa Portón trasero eléctrico – Si está
equipado
F51 – – No se utiliza
F52 – 30 A rosa Limpiaparabrisas delanteros – Si está
equipado con opción de arranque/
parada del motor
F53 – 30 A rosa Módulo del sistema de
frenos y válvulas
F54 – 30 A rosa Alimentación 3 del Módulo de control
de la carrocería (BCM)
F55 10 A rojo – Sensores de ángulo muerto/Cámara
trasera
EN CASO DE EMERGENCIA
204
Page 207 of 364

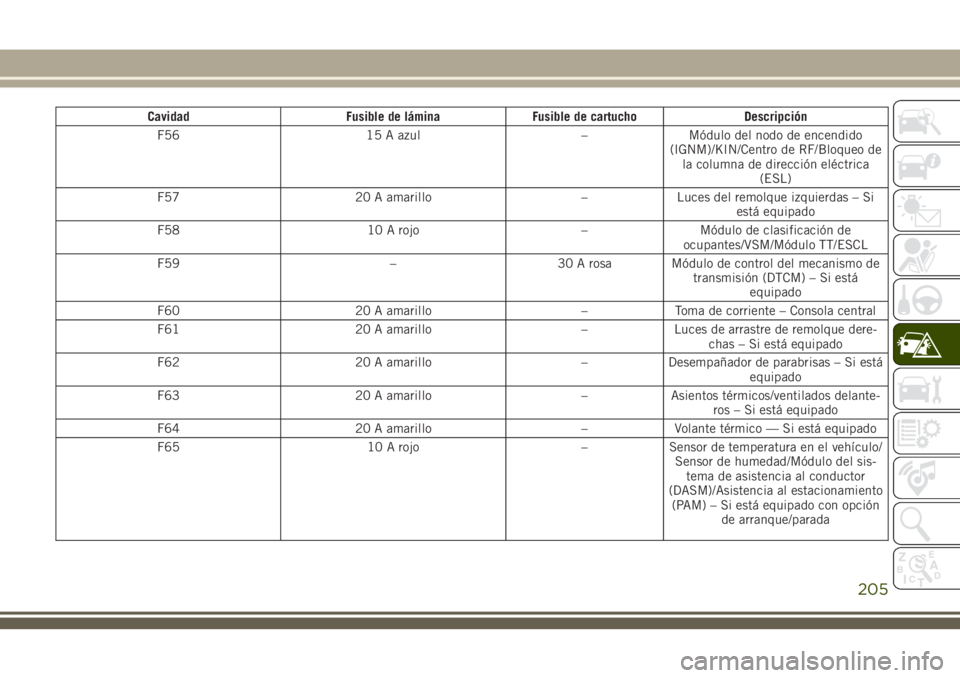

Cavidad Fusible de lámina Fusible de cartucho Descripción
F56 15 A azul – Módulo del nodo de encendido
(IGNM)/KIN/Centro de RF/Bloqueo de
la columna de dirección eléctrica
(ESL)
F57 20 A amarillo – Luces del remolque izquierdas – Si
está equipado
F58 10 A rojo – Módulo de clasificación de
ocupantes/VSM/Módulo TT/ESCL
F59 – 30 A rosa Módulo de control del mecanismo de
transmisión (DTCM) – Si está
equipado
F60 20 A amarillo – Toma de corriente – Consola central
F61 20 A amarillo – Luces de arrastre de remolque dere-
chas – Si está equipado
F62 20 A amarillo – Desempañador de parabrisas – Si está
equipado
F63 20 A amarillo – Asientos térmicos/ventilados delante-
ros – Si está equipado
F64 20 A amarillo – Volante térmico — Si está equipado
F65 10 A rojo – Sensor de temperatura en el vehículo/
Sensor de humedad/Módulo del sis-
tema de asistencia al conductor
(DASM)/Asistencia al estacionamiento
(PAM) – Si está equipado con opción
de arranque/parada
205

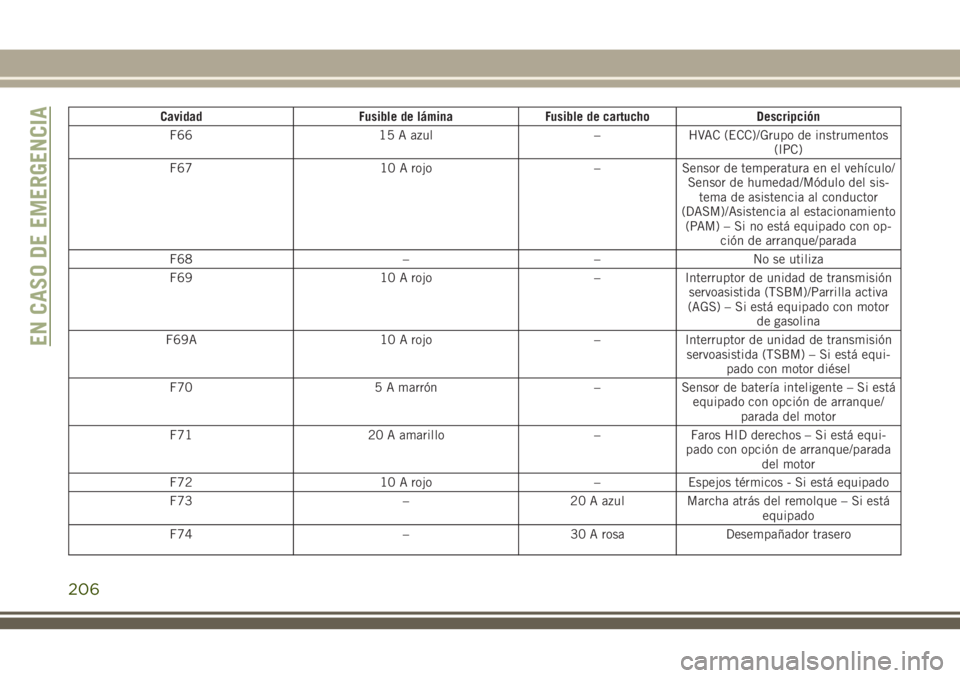

Page 208 of 364

Cavidad Fusible de lámina Fusible de cartucho Descripción
F66 15 A azul – HVAC (ECC)/Grupo de instrumentos
(IPC)
F67 10 A rojo – Sensor de temperatura en el vehículo/
Sensor de humedad/Módulo del sis-
tema de asistencia al conductor
(DASM)/Asistencia al estacionamiento
(PAM) – Si no está equipado con op-
ción de arranque/parada
F68 – – No se utiliza
F69 10 A rojo – Interruptor de unidad de transmisión
servoasistida (TSBM)/Parrilla activa
(AGS) – Si está equipado con motor
de gasolina
F69A 10 A rojo – Interruptor de unidad de transmisión
servoasistida (TSBM) – Si está equi-
pado con motor diésel
F70 5 A marrón – Sensor de batería inteligente – Si está
equipado con opción de arranque/
parada del motor
F71 20 A amarillo – Faros HID derechos – Si está equi-
pado con opción de arranque/parada
del motor
F72 10 A rojo – Espejos térmicos - Si está equipado
F73 – 20 A azul Marcha atrás del remolque – Si está
equipado
F74 – 30 A rosa Desempañador trasero
EN CASO DE EMERGENCIA
206
Page 209 of 364

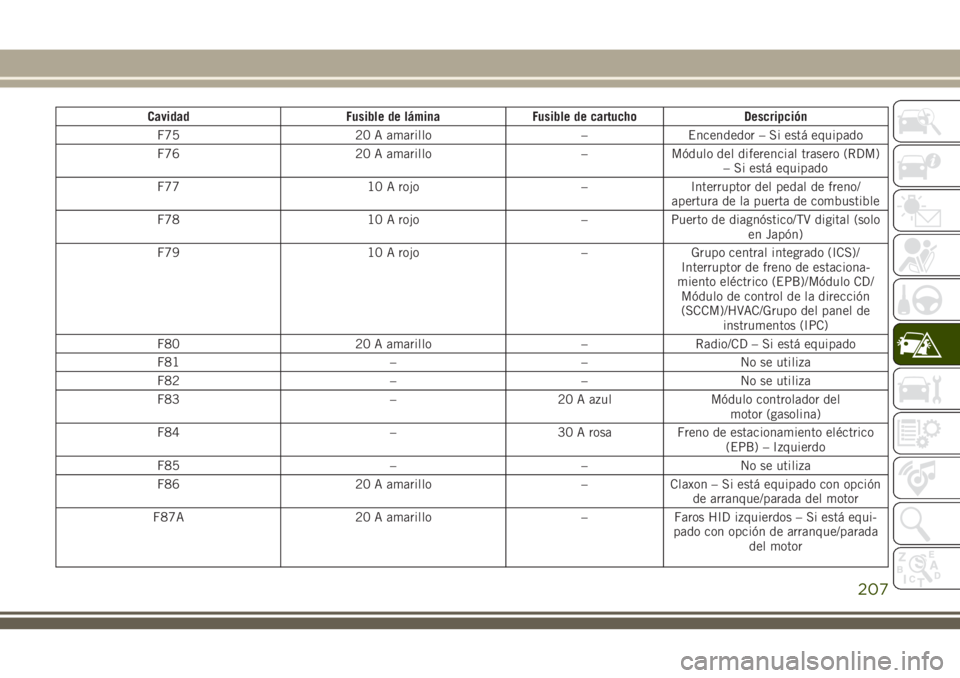

Cavidad Fusible de lámina Fusible de cartucho Descripción
F75 20 A amarillo – Encendedor – Si está equipado
F76 20 A amarillo – Módulo del diferencial trasero (RDM)
– Si está equipado
F77 10 A rojo – Interruptor del pedal de freno/
apertura de la puerta de combustible
F78 10 A rojo – Puerto de diagnóstico/TV digital (solo
en Japón)
F79 10 A rojo – Grupo central integrado (ICS)/
Interruptor de freno de estaciona-
miento eléctrico (EPB)/Módulo CD/
Módulo de control de la dirección
(SCCM)/HVAC/Grupo del panel de
instrumentos (IPC)
F80 20 A amarillo – Radio/CD – Si está equipado
F81 – – No se utiliza
F82 – – No se utiliza
F83 – 20 A azul Módulo controlador del
motor (gasolina)
F84 – 30 A rosa Freno de estacionamiento eléctrico
(EPB) – Izquierdo
F85 – – No se utiliza
F86 20 A amarillo – Claxon – Si está equipado con opción
de arranque/parada del motor
F87A 20 A amarillo – Faros HID izquierdos – Si está equi-
pado con opción de arranque/parada
del motor
207
Page 210 of 364

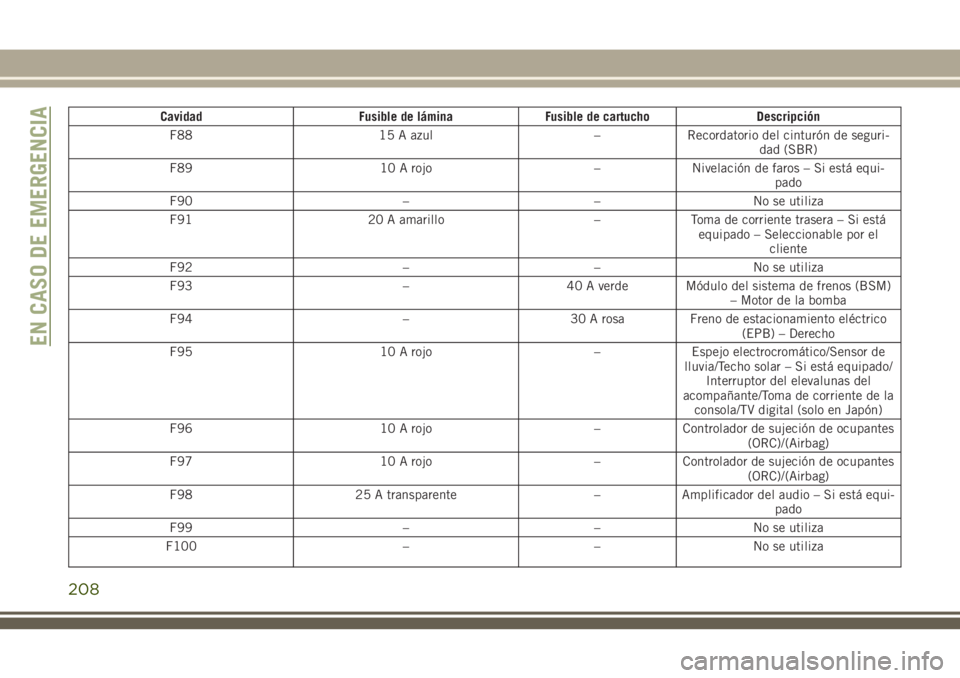

Cavidad Fusible de lámina Fusible de cartucho Descripción
F88 15 A azul – Recordatorio del cinturón de seguri-
dad (SBR)
F89 10 A rojo – Nivelación de faros – Si está equi-
pado
F90 – – No se utiliza
F91 20 A amarillo – Toma de corriente trasera – Si está
equipado – Seleccionable por el
cliente
F92 – – No se utiliza
F93 – 40 A verde Módulo del sistema de frenos (BSM)
– Motor de la bomba
F94 – 30 A rosa Freno de estacionamiento eléctrico
(EPB) – Derecho
F95 10 A rojo – Espejo electrocromático/Sensor de
lluvia/Techo solar – Si está equipado/
Interruptor del elevalunas del
acompañante/Toma de corriente de la
consola/TV digital (solo en Japón)
F96 10 A rojo – Controlador de sujeción de ocupantes
(ORC)/(Airbag)
F97 10 A rojo – Controlador de sujeción de ocupantes
(ORC)/(Airbag)
F98 25 A transparente – Amplificador del audio – Si está equi-
pado
F99 – – No se utiliza
F100 – – No se utiliza
EN CASO DE EMERGENCIA
208
