JEEP COMPASS 2018 Instrukcja obsługi (in Polish)

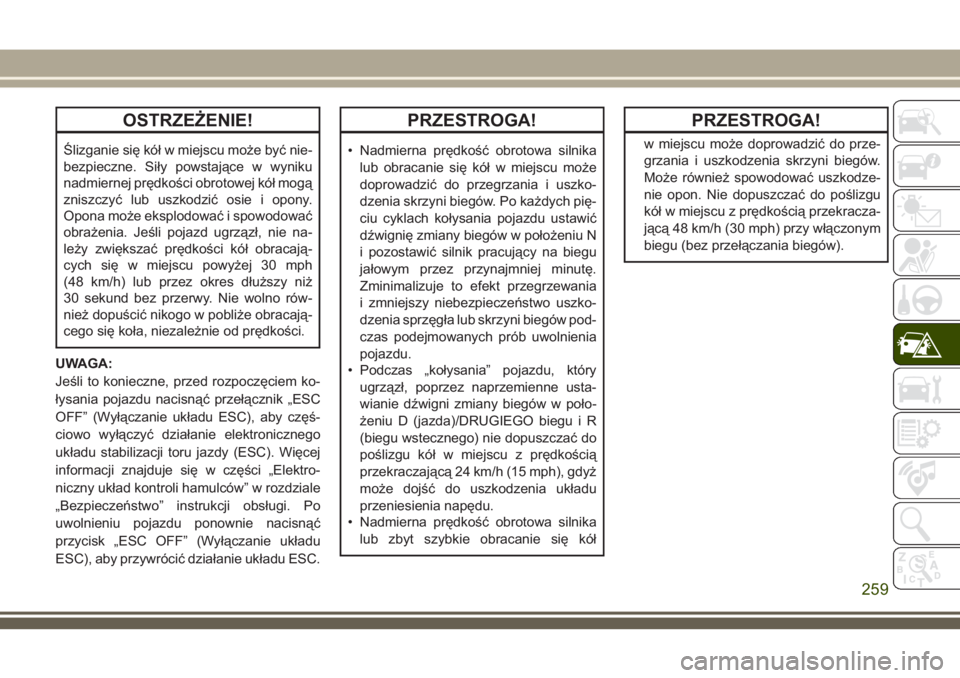

OSTRZEŻENIE!
Ślizganie się kół w miejscu może być nie-
bezpieczne. Siły powstające w wyniku
nadmiernej prędkości obrotowej kół mogą
zniszczyć lub uszkodzić osie i opony.
Opona może eksplodować i spowodować
obrażenia. Jeśli pojazd ugrzązł, nie na-
leży zwiększać prędkości kół obracają-
cych się w miejscu powyżej 30 mph
(48 km/h) lub przez okres dłuższy niż
30 sekund bez przerwy. Nie wolno rów-
nież dopuścić nikogo w pobliże obracają-
cego się koła, niezależnie od prędkości.
UWAGA:
Jeśli to konieczne, przed rozpoczęciem ko-
łysania pojazdu nacisnąć przełącznik „ESC
OFF” (Wyłączanie układu ESC), aby częś-
ciowo wyłączyć działanie elektronicznego
układu stabilizacji toru jazdy (ESC). Więcej
informacji znajduje się w części „Elektro-
niczny układ kontroli hamulców” w rozdziale
„Bezpieczeństwo” instrukcji obsługi. Po
uwolnieniu pojazdu ponownie nacisnąć
przycisk „ESC OFF” (Wyłączanie układu
ESC), aby przywrócić działanie układu ESC.
PRZESTROGA!
• Nadmierna prędkość obrotowa silnika
lub obracanie się kół w miejscu może
doprowadzić do przegrzania i uszko-
dzenia skrzyni biegów. Po każdych pię-
ciu cyklach kołysania pojazdu ustawić
dźwignię zmiany biegów w położeniu N
i pozostawić silnik pracujący na biegu
jałowym przez przynajmniej minutę.
Zminimalizuje to efekt przegrzewania
i zmniejszy niebezpieczeństwo uszko-
dzenia sprzęgła lub skrzyni biegów pod-
czas podejmowanych prób uwolnienia
pojazdu.
• Podczas „kołysania” pojazdu, który
ugrzązł, poprzez naprzemienne usta-
wianie dźwigni zmiany biegów w poło-
żeniu D (jazda)/DRUGIEGO biegu i R
(biegu wstecznego) nie dopuszczać do
poślizgu kół w miejscu z prędkością
przekraczającą 24 km/h (15 mph), gdyż
może dojść do uszkodzenia układu
przeniesienia napędu.
• Nadmierna prędkość obrotowa silnika
lub zbyt szybkie obracanie się kół
PRZESTROGA!
w miejscu może doprowadzić do prze-
grzania i uszkodzenia skrzyni biegów.
Może również spowodować uszkodze-
nie opon. Nie dopuszczać do poślizgu
kół w miejscu z prędkością przekracza-
jącą 48 km/h (30 mph) przy włączonym
biegu (bez przełączania biegów).
259

HOLOWANIE NIESPRAWNEGO POJAZDU
W tej części opisano procedury holowania niesprawnego pojazdu przy wykorzystaniu pomocy drogowej.
Warunki holowania Koła NAD podło-
żemMODELE FWD MODELE 4X4
Holowanie bez podno-
szenia kół pojazduŻADNEZABRONIONE ZABRONIONE
Podnośnik kół lub wó-
zekTylneZABRONIONE ZABRONIONE
Przednie TAKZABRONIONE
PlatformaWSZYSTKIE NAJLEPSZA METODA JEDYNA METODA
Aby uniknąć uszkodzenia pojazdu, należy
stosować odpowiednie urządzenia holowni-
cze i podnoszące. Należy korzystać wyłącz-
nie ze sprzęgów holowniczych i innych urzą-
dzeń, które są przeznaczone do holowania
zgodnie z instrukcją producenta. Należy ko-
rzystać z łańcuchów zabezpieczających.
Sprzęg holowniczy lub inne urządzenia ho-
lownicze należy przymocowywać do głów-
nych belek konstrukcyjnych pojazdu, nie do
zderzaków ani wsporników dodatkowych.
Należy przestrzegać krajowych i lokalnych
przepisów dotyczących holowania pojaz-
dów.UWAGA:
• Przed rozpoczęciem holowania, należy
upewnić się, że funkcja automatycznego
hamulca postojowego jest wyłączona, aby
zapobiec przypadkowemu uruchomieniu
elektrycznego hamulca postojowego. Au-
tomatyczny hamulec postojowy można
włączyć lub wyłączyć, korzystając z pro-
gramowalnych funkcji użytkownika
w menu ustawień systemu Uconnect.
• Pojazdy z rozładowanym akumulatorem
lub całkowitą awarią układów elektrycz-
nych przy włączonym elektrycznym ha-
mulcu postojowym (EPB) będą wymagałyuniesienia tylnych kół za pomocą odpo-
wiedniego wózka lub podnośnika podczas
ustawiania pojazdu na platformie
holowniczej.
Jeśli podczas holowania zachodzi potrzeba
skorzystania z akcesoriów (wycieraczek, od-
mrażania szyb itp.), należy ustawić wyłącz-
nik zapłonu w pozycji ON/RUN (Zapłon).
W SYTUACJACH AWARYJNYCH
260

Należy pamiętać, że funkcja bezpieczeń-
stwa uruchomi elektryczny hamulec posto-
jowy przy każdorazowym otwarciu drzwi kie-
rowcy (podłączony akumulator, wyłącznik
zapłonu w położeniu ON (Zapłon), skrzynia
biegów w ustawieniu P i zwolniony pedał
hamulca). Jeśli pojazd jest holowany z wy-
łącznikiem zapłonu ustawionym w trybie ON/
RUN (Zapłon), za każdym razem, gdy ot-
warte zostaną drzwi kierowcy, należy
ręcznie wyłączyć elektryczny hamulec po-
stojowy poprzez wciśnięcie pedału hamulca,
a następnie zwolnienie elektrycznego ha-
mulca postojowego.
Jeśli akumulator pojazdu jest rozładowany,
należy zapoznać się z częścią „Obejście
dźwigni zmiany biegów” w niniejszym roz-
dziale, aby dowiedzieć się, jak ustawić auto-
matyczną skrzynię biegów poza położenie P
w celu przeprowadzenia holowania.PRZESTROGA!
• Podczas holowania nie wolno korzystać
z zawiesi. Istnieje ryzyko uszkodzenia
pojazdu.
• Podczas zabezpieczania pojazdu na
platformie nie wolno mocować pasów
do elementów przedniego lub tylnego
zawieszenia. Nieprawidłowe holowanie
może doprowadzić do uszkodzenia po-
jazdu.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
Wersja bez kluczyka zbliżeniowego
Podczas holowania pojazdu z zapłonem
ustawionym w położeniu LOCK/OFF
(Blokada/Wyłączony) należy zachować
szczególną ostrożność. Jedyną możliwością
holowania pojazdu bez kluczyka w stacyjcejest przewóz na platformie. Aby uniknąć
uszkodzenia pojazdu, należy stosować od-
powiednie urządzenia holownicze.
Modele z napędem na przednie koła
(FWD) — wersje wyposażone
w kluczyk z nadajnikiem
Zgodnie z wymaganiami producenta żadne
z kół holowanego na platformie pojazdunie
powinnodotykać drogi.
Jeśli transport platformowy nie jest możliwy,
pojazd należy holować tak, aby przednie
kołaNIEdotykały podłoża (na wózku lub na
podnośniku, który umożliwia transport po-
jazdu z podniesionymi przednimi kołami).
Jeśli pojazd jest holowany, należy upewnić
się, że elektryczny hamulec postojowy jest
zwolniony i nie aktywuje się samoczynnie.
Elektryczny hamulec postojowy nie musi być
zwolniony, jeśli wszystkie cztery koła są
uniesione nad podłoże.
261

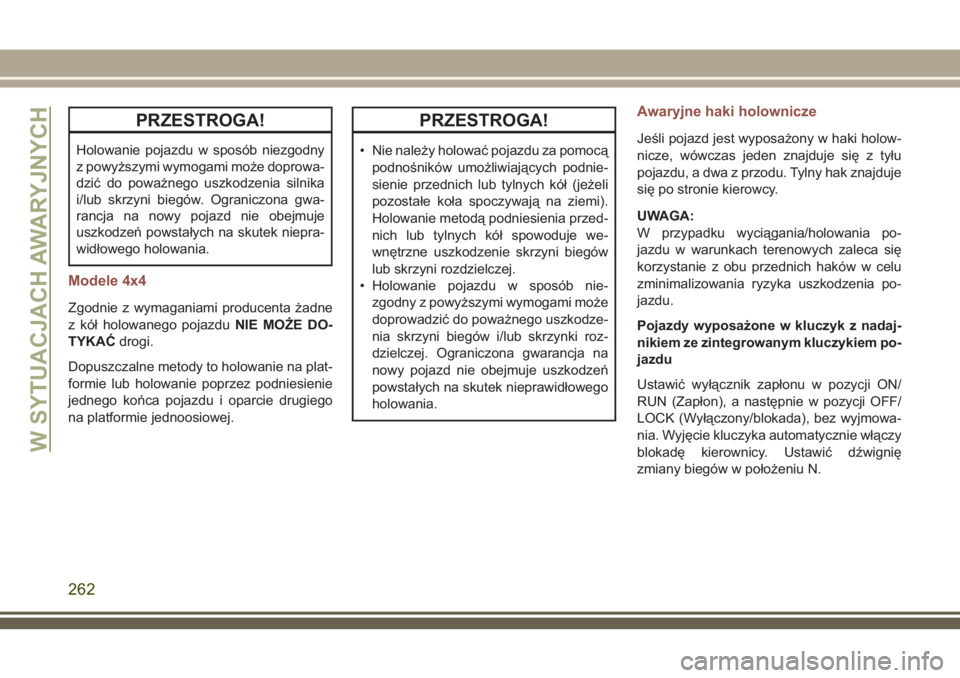

PRZESTROGA!
Holowanie pojazdu w sposób niezgodny
z powyższymi wymogami może doprowa-
dzić do poważnego uszkodzenia silnika
i/lub skrzyni biegów. Ograniczona gwa-
rancja na nowy pojazd nie obejmuje
uszkodzeń powstałych na skutek niepra-
widłowego holowania.
Modele 4x4
Zgodnie z wymaganiami producenta żadne
z kół holowanego pojazduNIE MOŻE DO-
TYKAĆdrogi.
Dopuszczalne metody to holowanie na plat-
formie lub holowanie poprzez podniesienie
jednego końca pojazdu i oparcie drugiego
na platformie jednoosiowej.
PRZESTROGA!
• Nie należy holować pojazdu za pomocą
podnośników umożliwiających podnie-
sienie przednich lub tylnych kół (jeżeli
pozostałe koła spoczywają na ziemi).
Holowanie metodą podniesienia przed-
nich lub tylnych kół spowoduje we-
wnętrzne uszkodzenie skrzyni biegów
lub skrzyni rozdzielczej.
• Holowanie pojazdu w sposób nie-
zgodny z powyższymi wymogami może
doprowadzić do poważnego uszkodze-
nia skrzyni biegów i/lub skrzynki roz-
dzielczej. Ograniczona gwarancja na
nowy pojazd nie obejmuje uszkodzeń
powstałych na skutek nieprawidłowego
holowania.
Awaryjne haki holownicze
Jeśli pojazd jest wyposażony w haki holow-
nicze, wówczas jeden znajduje się z tyłu
pojazdu, a dwa z przodu. Tylny hak znajduje
się po stronie kierowcy.
UWAGA:
W przypadku wyciągania/holowania po-
jazdu w warunkach terenowych zaleca się
korzystanie z obu przednich haków w celu
zminimalizowania ryzyka uszkodzenia po-
jazdu.
Pojazdy wyposażone w kluczyk z nadaj-
nikiem ze zintegrowanym kluczykiem po-
jazdu
Ustawić wyłącznik zapłonu w pozycji ON/
RUN (Zapłon), a następnie w pozycji OFF/
LOCK (Wyłączony/blokada), bez wyjmowa-
nia. Wyjęcie kluczyka automatycznie włączy
blokadę kierownicy. Ustawić dźwignię
zmiany biegów w położeniu N.
W SYTUACJACH AWARYJNYCH
262

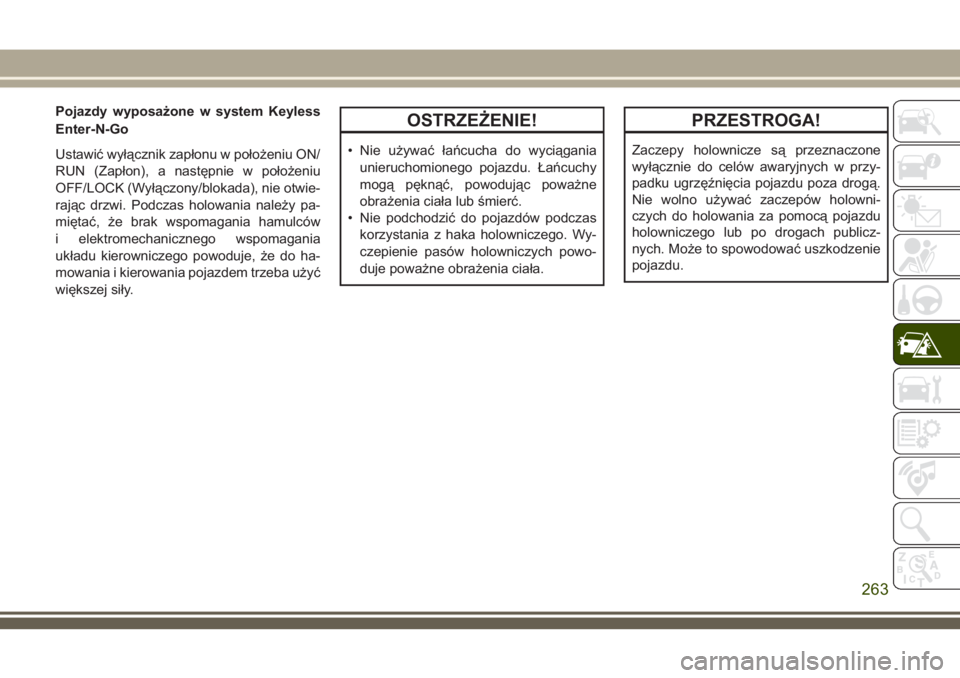

Pojazdy wyposażone w system Keyless
Enter-N-Go
Ustawić wyłącznik zapłonu w położeniu ON/
RUN (Zapłon), a następnie w położeniu
OFF/LOCK (Wyłączony/blokada), nie otwie-
rając drzwi. Podczas holowania należy pa-
miętać, że brak wspomagania hamulców
i elektromechanicznego wspomagania
układu kierowniczego powoduje, że do ha-
mowania i kierowania pojazdem trzeba użyć
większej siły.OSTRZEŻENIE!
• Nie używać łańcucha do wyciągania
unieruchomionego pojazdu. Łańcuchy
mogą pęknąć, powodując poważne
obrażenia ciała lub śmierć.
• Nie podchodzić do pojazdów podczas
korzystania z haka holowniczego. Wy-
czepienie pasów holowniczych powo-
duje poważne obrażenia ciała.
PRZESTROGA!
Zaczepy holownicze są przeznaczone
wyłącznie do celów awaryjnych w przy-
padku ugrzęźnięcia pojazdu poza drogą.
Nie wolno używać zaczepów holowni-
czych do holowania za pomocą pojazdu
holowniczego lub po drogach publicz-
nych. Może to spowodować uszkodzenie
pojazdu.
263

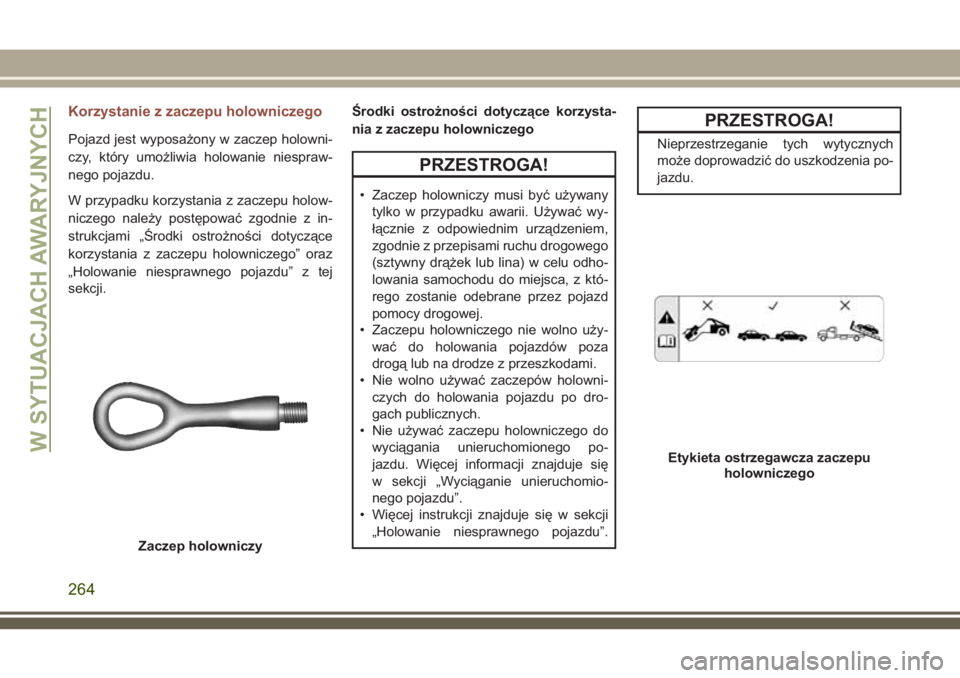

Korzystanie z zaczepu holowniczego
Pojazd jest wyposażony w zaczep holowni-
czy, który umożliwia holowanie niespraw-
nego pojazdu.
W przypadku korzystania z zaczepu holow-
niczego należy postępować zgodnie z in-
strukcjami „Środki ostrożności dotyczące
korzystania z zaczepu holowniczego” oraz
„Holowanie niesprawnego pojazdu” z tej
sekcji.Środki ostrożności dotyczące korzysta-
nia z zaczepu holowniczego
PRZESTROGA!
• Zaczep holowniczy musi być używany
tylko w przypadku awarii. Używać wy-
łącznie z odpowiednim urządzeniem,
zgodnie z przepisami ruchu drogowego
(sztywny drążek lub lina) w celu odho-
lowania samochodu do miejsca, z któ-
rego zostanie odebrane przez pojazd
pomocy drogowej.
• Zaczepu holowniczego nie wolno uży-
wać do holowania pojazdów poza
drogą lub na drodze z przeszkodami.
• Nie wolno używać zaczepów holowni-
czych do holowania pojazdu po dro-
gach publicznych.
• Nie używać zaczepu holowniczego do
wyciągania unieruchomionego po-
jazdu. Więcej informacji znajduje się
w sekcji „Wyciąganie unieruchomio-
nego pojazdu”.
• Więcej instrukcji znajduje się w sekcji
„Holowanie niesprawnego pojazdu”.
PRZESTROGA!
Nieprzestrzeganie tych wytycznych
może doprowadzić do uszkodzenia po-
jazdu.
Zaczep holowniczy
Etykieta ostrzegawcza zaczepu
holowniczegoW SYTUACJACH AWARYJNYCH
264

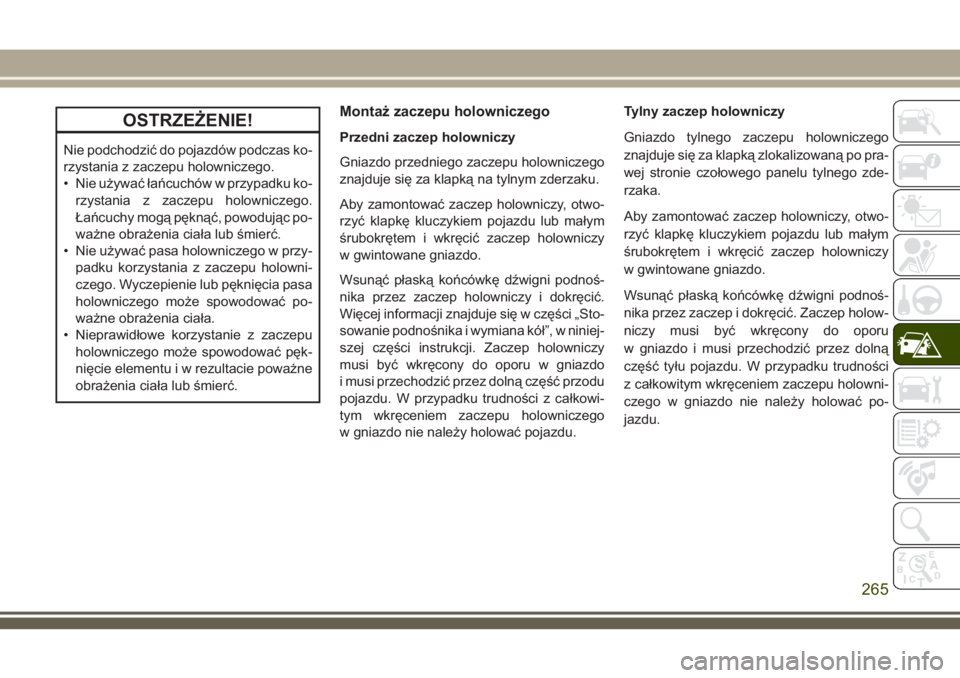

OSTRZEŻENIE!
Nie podchodzić do pojazdów podczas ko-
rzystania z zaczepu holowniczego.
• Nie używać łańcuchów w przypadku ko-
rzystania z zaczepu holowniczego.
Łańcuchy mogą pęknąć, powodując po-
ważne obrażenia ciała lub śmierć.
• Nie używać pasa holowniczego w przy-
padku korzystania z zaczepu holowni-
czego. Wyczepienie lub pęknięcia pasa
holowniczego może spowodować po-
ważne obrażenia ciała.
• Nieprawidłowe korzystanie z zaczepu
holowniczego może spowodować pęk-
nięcie elementu i w rezultacie poważne
obrażenia ciała lub śmierć.
Montaż zaczepu holowniczego
Przedni zaczep holowniczy
Gniazdo przedniego zaczepu holowniczego
znajduje się za klapką na tylnym zderzaku.
Aby zamontować zaczep holowniczy, otwo-
rzyć klapkę kluczykiem pojazdu lub małym
śrubokrętem i wkręcić zaczep holowniczy
w gwintowane gniazdo.
Wsunąć płaską końcówkę dźwigni podnoś-
nika przez zaczep holowniczy i dokręcić.
Więcej informacji znajduje się w części „Sto-
sowanie podnośnika i wymiana kół”, w niniej-
szej części instrukcji. Zaczep holowniczy
musi być wkręcony do oporu w gniazdo
i musi przechodzić przez dolną część przodu
pojazdu. W przypadku trudności z całkowi-
tym wkręceniem zaczepu holowniczego
w gniazdo nie należy holować pojazdu.Tylny zaczep holowniczy
Gniazdo tylnego zaczepu holowniczego
znajduje się za klapką zlokalizowaną po pra-
wej stronie czołowego panelu tylnego zde-
rzaka.
Aby zamontować zaczep holowniczy, otwo-
rzyć klapkę kluczykiem pojazdu lub małym
śrubokrętem i wkręcić zaczep holowniczy
w gwintowane gniazdo.
Wsunąć płaską końcówkę dźwigni podnoś-
nika przez zaczep i dokręcić. Zaczep holow-
niczy musi być wkręcony do oporu
w gniazdo i musi przechodzić przez dolną
część tyłu pojazdu. W przypadku trudności
z całkowitym wkręceniem zaczepu holowni-
czego w gniazdo nie należy holować po-
jazdu.
265

ZAAWANSOWANY SYSTEM
PRZECIWDZIAŁANIA
SKUTKOM UDERZENIA
(EARS)
Pojazd jest wyposażony w zaawansowany
system przeciwdziałania skutkom uderze-
nia.
Więcej informacji na temat funkcji zaawan-
sowanego systemu przeciwdziałania skut-
kom uderzenia (EARS) znaleźć można
w części „Układy monitorowania bezpie-
czeństwa pasażerów” rozdziału „Bezpie-
czeństwo”.
REJESTRATOR ZDARZEŃ
(EDR)
Pojazd wyposażony jest w rejestrator zda-
rzeń (EDR). Głównym zadaniem rejestratora
zdarzeń EDR jest rejestrowanie danych,
które pomogą w zrozumieniu pracy układów
pojazdu w przypadku określonych kolizji lubsytuacji zbliżonych do kolizji (np. zadziałania
poduszek powietrznych czy uderzenia
w przeszkodę na drodze).
Więcej informacji na temat rejestratora zda-
rzeń (EDR) znaleźć można w części „Układy
monitorowania bezpieczeństwa pasażerów”
rozdziału „Bezpieczeństwo”.
W SYTUACJACH AWARYJNYCH
266

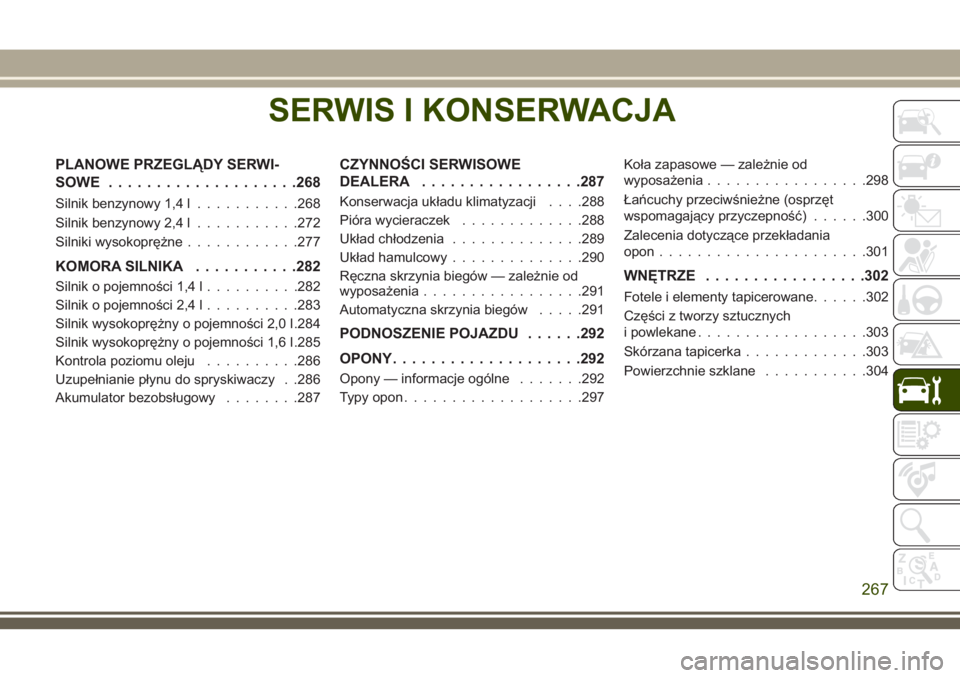

SERWIS I KONSERWACJA
PLANOWE PRZEGLĄDY SERWI-
SOWE....................268
Silnik benzynowy 1,4 l...........268
Silnik benzynowy 2,4 l...........272
Silniki wysokoprężne............277
KOMORA SILNIKA...........282
Silnik o pojemności 1,4 l..........282
Silnik o pojemności 2,4 l..........283
Silnik wysokoprężny o pojemności 2,0 l .284
Silnik wysokoprężny o pojemności 1,6 l .285
Kontrola poziomu oleju..........286
Uzupełnianie płynu do spryskiwaczy . .286
Akumulator bezobsługowy........287
CZYNNOŚCI SERWISOWE
DEALERA.................287
Konserwacja układu klimatyzacji. . . .288
Pióra wycieraczek.............288
Układ chłodzenia..............289
Układ hamulcowy..............290
Ręczna skrzynia biegów — zależnie od
wyposażenia.................291
Automatyczna skrzynia biegów.....291
PODNOSZENIE POJAZDU......292
OPONY....................292
Opony — informacje ogólne.......292
Typy opon...................297Koła zapasowe — zależnie od
wyposażenia.................298
Łańcuchy przeciwśnieżne (osprzęt
wspomagający przyczepność)......300
Zalecenia dotyczące przekładania
opon......................301
WNĘTRZE.................302
Fotele i elementy tapicerowane......302
Części z tworzy sztucznych
i powlekane..................303
Skórzana tapicerka.............303
Powierzchnie szklane...........304
SERWIS I KONSERWACJA
267

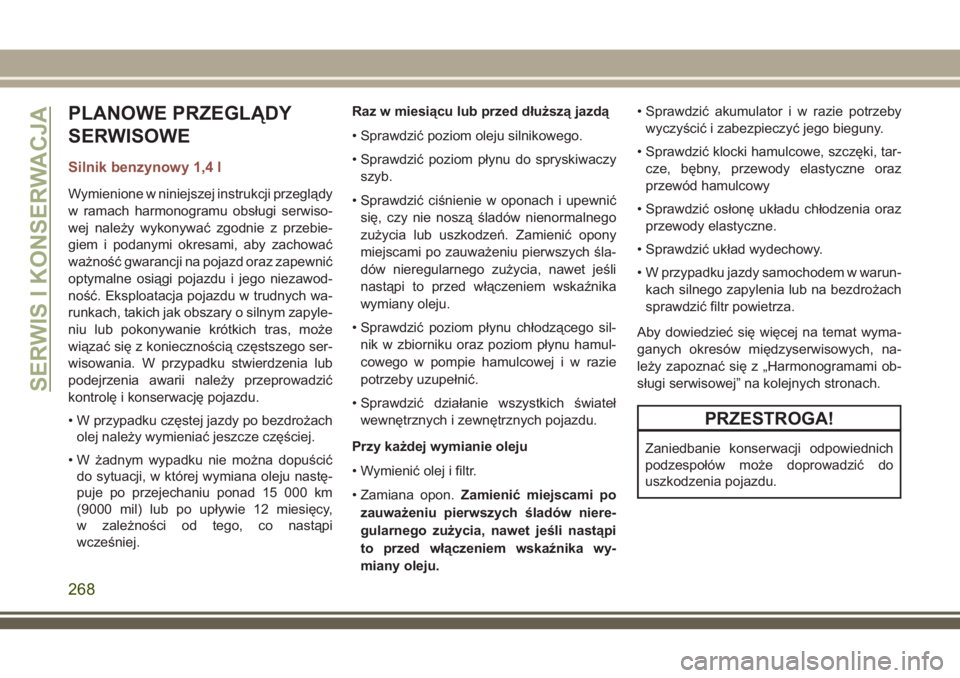

PLANOWE PRZEGLĄDY
SERWISOWE
Silnik benzynowy 1,4 l
Wymienione w niniejszej instrukcji przeglądy
w ramach harmonogramu obsługi serwiso-
wej należy wykonywać zgodnie z przebie-
giem i podanymi okresami, aby zachować
ważność gwarancji na pojazd oraz zapewnić
optymalne osiągi pojazdu i jego niezawod-
ność. Eksploatacja pojazdu w trudnych wa-
runkach, takich jak obszary o silnym zapyle-
niu lub pokonywanie krótkich tras, może
wiązać się z koniecznością częstszego ser-
wisowania. W przypadku stwierdzenia lub
podejrzenia awarii należy przeprowadzić
kontrolę i konserwację pojazdu.
• W przypadku częstej jazdy po bezdrożach
olej należy wymieniać jeszcze częściej.
• W żadnym wypadku nie można dopuścić
do sytuacji, w której wymiana oleju nastę-
puje po przejechaniu ponad 15 000 km
(9000 mil) lub po upływie 12 miesięcy,
w zależności od tego, co nastąpi
wcześniej.Raz w miesiącu lub przed dłuższą jazdą
• Sprawdzić poziom oleju silnikowego.
• Sprawdzić poziom płynu do spryskiwaczy
szyb.
• Sprawdzić ciśnienie w oponach i upewnić
się, czy nie noszą śladów nienormalnego
zużycia lub uszkodzeń. Zamienić opony
miejscami po zauważeniu pierwszych śla-
dów nieregularnego zużycia, nawet jeśli
nastąpi to przed włączeniem wskaźnika
wymiany oleju.
• Sprawdzić poziom płynu chłodzącego sil-
nik w zbiorniku oraz poziom płynu hamul-
cowego w pompie hamulcowej i w razie
potrzeby uzupełnić.
• Sprawdzić działanie wszystkich świateł
wewnętrznych i zewnętrznych pojazdu.
Przy każdej wymianie oleju
• Wymienić olej i filtr.
• Zamiana opon.Zamienić miejscami po
zauważeniu pierwszych śladów niere-
gularnego zużycia, nawet jeśli nastąpi
to przed włączeniem wskaźnika wy-
miany oleju.• Sprawdzić akumulator i w razie potrzeby
wyczyścić i zabezpieczyć jego bieguny.
• Sprawdzić klocki hamulcowe, szczęki, tar-
cze, bębny, przewody elastyczne oraz
przewód hamulcowy
• Sprawdzić osłonę układu chłodzenia oraz
przewody elastyczne.
• Sprawdzić układ wydechowy.
• W przypadku jazdy samochodem w warun-
kach silnego zapylenia lub na bezdrożach
sprawdzić filtr powietrza.
Aby dowiedzieć się więcej na temat wyma-
ganych okresów międzyserwisowych, na-
leży zapoznać się z „Harmonogramami ob-
sługi serwisowej” na kolejnych stronach.
PRZESTROGA!
Zaniedbanie konserwacji odpowiednich
podzespołów może doprowadzić do
uszkodzenia pojazdu.
SERWIS I KONSERWACJA
268
