JEEP COMPASS 2018 Instrukcja obsługi (in Polish)

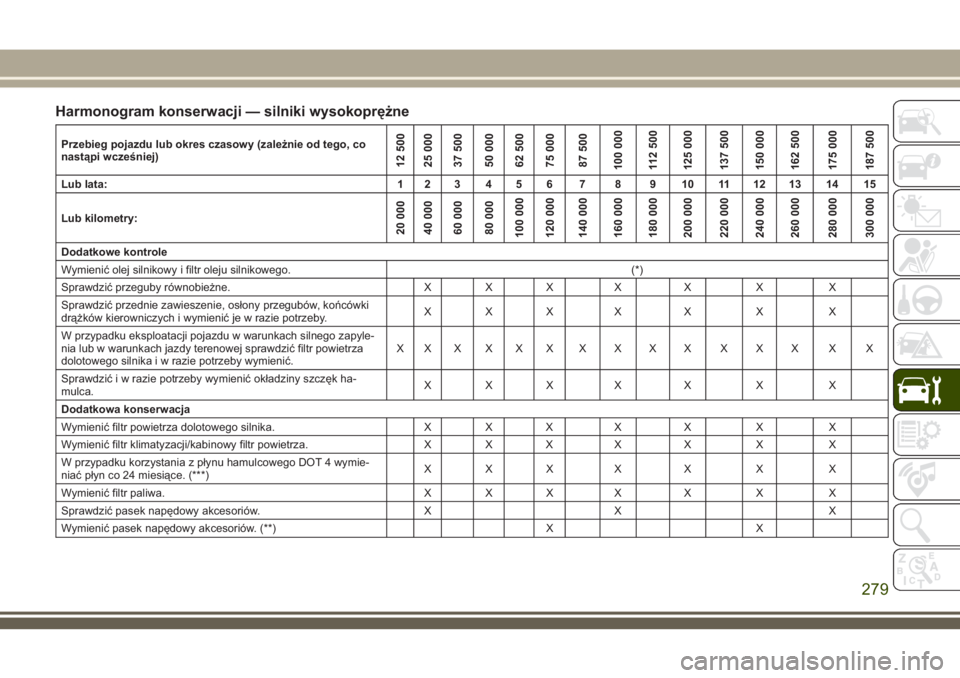

Harmonogram konserwacji — silniki wysokoprężne
Przebieg pojazdu lub okres czasowy (zależnie od tego, co
nastąpi wcześniej)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000
112 500
125 000
137 500
150 000
162 500
175 000
187 500
Lub lata: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Lub kilometry:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
Dodatkowe kontrole
Wymienić olej silnikowy i filtr oleju silnikowego. (*)
Sprawdzić przeguby równobieżne. X X X X X X X
Sprawdzić przednie zawieszenie, osłony przegubów, końcówki
drążków kierowniczych i wymienić je w razie potrzeby.XXX X X X X
W przypadku eksploatacji pojazdu w warunkach silnego zapyle-
nia lub w warunkach jazdy terenowej sprawdzić filtr powietrza
dolotowego silnika i w razie potrzeby wymienić.XX X X X X X X X X X X X X X
Sprawdzić i w razie potrzeby wymienić okładziny szczęk ha-
mulca.XXX X X X X
Dodatkowa konserwacja
Wymienić filtr powietrza dolotowego silnika. X X X X X X X
Wymienić filtr klimatyzacji/kabinowy filtr powietrza. X X X X X X X
W przypadku korzystania z płynu hamulcowego DOT 4 wymie-
niać płyn co 24 miesiące. (***)XXX X X X X
Wymienić filtr paliwa. X X X X X X X
Sprawdzić pasek napędowy akcesoriów. X X X
Wymienić pasek napędowy akcesoriów. (**) X X
279

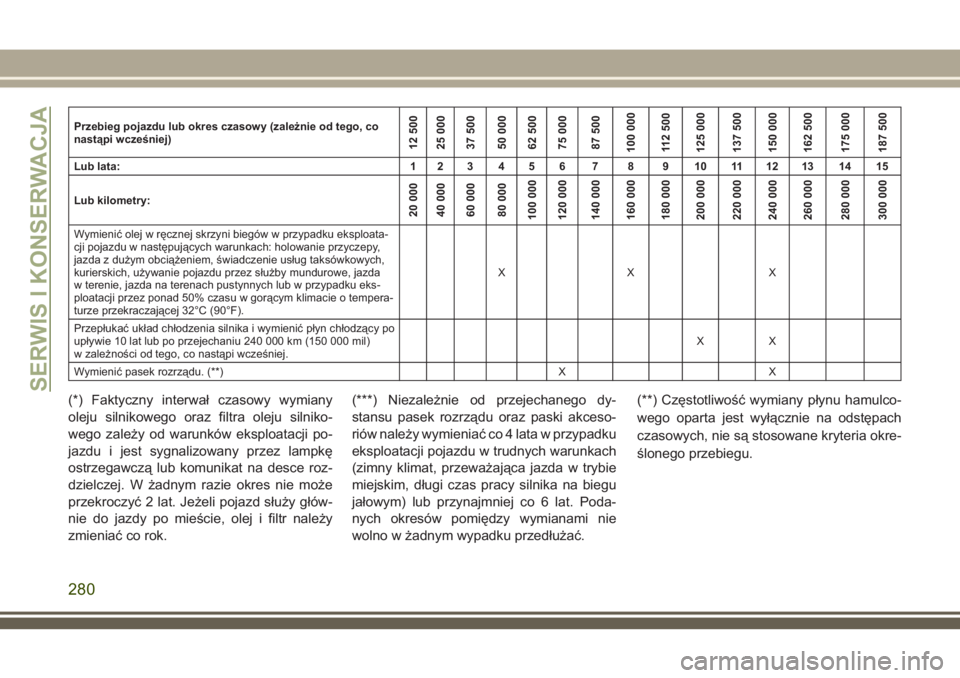

Przebieg pojazdu lub okres czasowy (zależnie od tego, co
nastąpi wcześniej)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000
112 500
125 000
137 500
150 000
162 500
175 000
187 500
Lub lata: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Lub kilometry:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
Wymienić olej w ręcznej skrzyni biegów w przypadku eksploata-
cji pojazdu w następujących warunkach: holowanie przyczepy,
jazda z dużym obciążeniem, świadczenie usług taksówkowych,
kurierskich, używanie pojazdu przez służby mundurowe, jazda
w terenie, jazda na terenach pustynnych lub w przypadku eks-
ploatacji przez ponad 50% czasu w gorącym klimacie o tempera-
turze przekraczającej 32°C (90°F).XX X
Przepłukać układ chłodzenia silnika i wymienić płyn chłodzący po
upływie 10 lat lub po przejechaniu 240 000 km (150 000 mil)
w zależności od tego, co nastąpi wcześniej.XX
Wymienić pasek rozrządu. (**) X X
(*) Faktyczny interwał czasowy wymiany
oleju silnikowego oraz filtra oleju silniko-
wego zależy od warunków eksploatacji po-
jazdu i jest sygnalizowany przez lampkę
ostrzegawczą lub komunikat na desce roz-
dzielczej. W żadnym razie okres nie może
przekroczyć 2 lat. Jeżeli pojazd służy głów-
nie do jazdy po mieście, olej i filtr należy
zmieniać co rok.(***) Niezależnie od przejechanego dy-
stansu pasek rozrządu oraz paski akceso-
riów należy wymieniać co 4 lata w przypadku
eksploatacji pojazdu w trudnych warunkach
(zimny klimat, przeważająca jazda w trybie
miejskim, długi czas pracy silnika na biegu
jałowym) lub przynajmniej co 6 lat. Poda-
nych okresów pomiędzy wymianami nie
wolno w żadnym wypadku przedłużać.(**) Częstotliwość wymiany płynu hamulco-
wego oparta jest wyłącznie na odstępach
czasowych, nie są stosowane kryteria okre-
ślonego przebiegu.SERWIS I KONSERWACJA
280

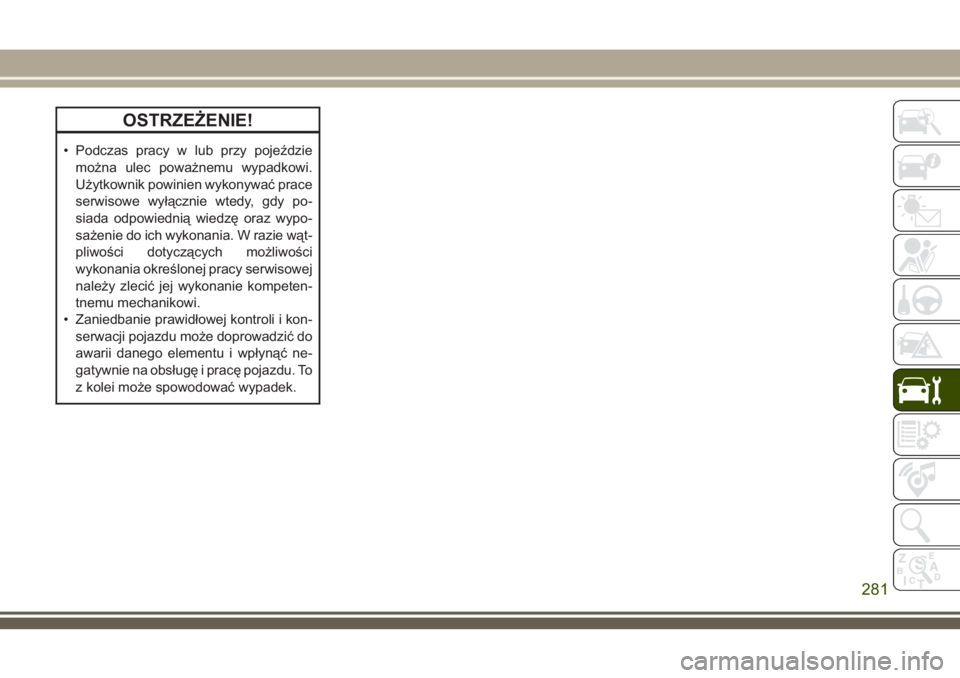

OSTRZEŻENIE!
• Podczas pracy w lub przy pojeździe
można ulec poważnemu wypadkowi.
Użytkownik powinien wykonywać prace
serwisowe wyłącznie wtedy, gdy po-
siada odpowiednią wiedzę oraz wypo-
sażenie do ich wykonania. W razie wąt-
pliwości dotyczących możliwości
wykonania określonej pracy serwisowej
należy zlecić jej wykonanie kompeten-
tnemu mechanikowi.
• Zaniedbanie prawidłowej kontroli i kon-
serwacji pojazdu może doprowadzić do
awarii danego elementu i wpłynąć ne-
gatywnie na obsługę i pracę pojazdu. To
z kolei może spowodować wypadek.
281

KOMORA SILNIKA
Silnik o pojemności 1,4 l
1 — Filtr powietrza dolotowego silnika 6 — Centrum dystrybucji zasilania (bezpieczniki)
2 — Wskaźnik poziomu oleju silnikowego 7 — Zbiornik płynu do spryskiwaczy
3 — Korek wlewu oleju silnikowego 8 — Akumulator
4 — Zbiornik płynu hamulcowego 9 — Korek układu chłodzenia z zaworem ciśnieniowym
5 — Akumulator 10 — Zbiorniczek układu chłodzenia z zaworem ciśnieniowym
SERWIS I KONSERWACJA
282

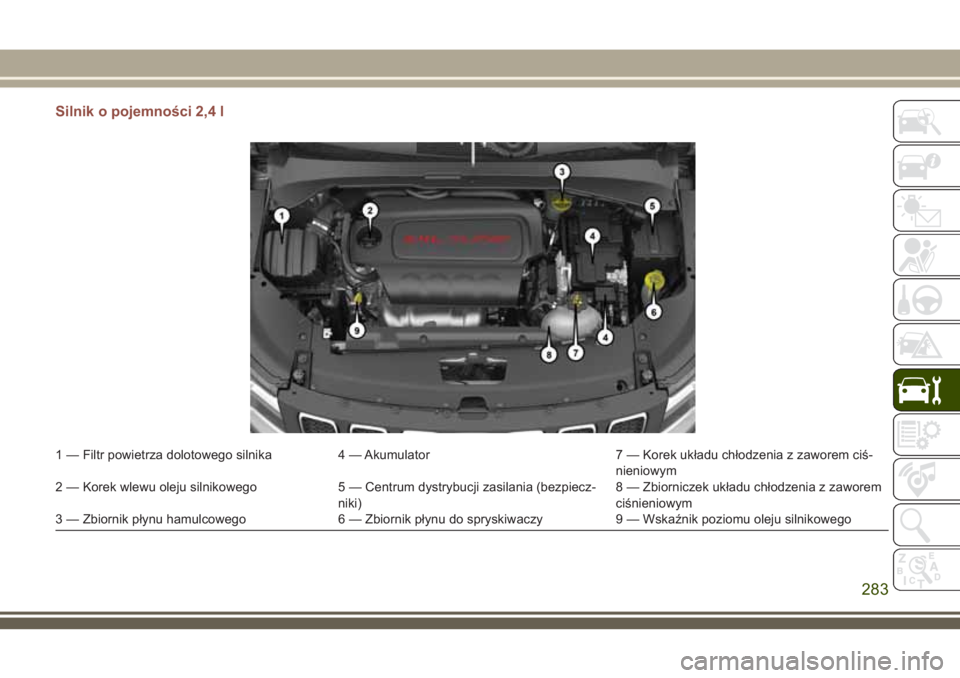

Silnik o pojemności 2,4 l
1 — Filtr powietrza dolotowego silnika 4 — Akumulator 7 — Korek układu chłodzenia z zaworem ciś-
nieniowym
2 — Korek wlewu oleju silnikowego 5 — Centrum dystrybucji zasilania (bezpiecz-
niki)8 — Zbiorniczek układu chłodzenia z zaworem
ciśnieniowym
3 — Zbiornik płynu hamulcowego 6 — Zbiornik płynu do spryskiwaczy 9 — Wskaźnik poziomu oleju silnikowego
283

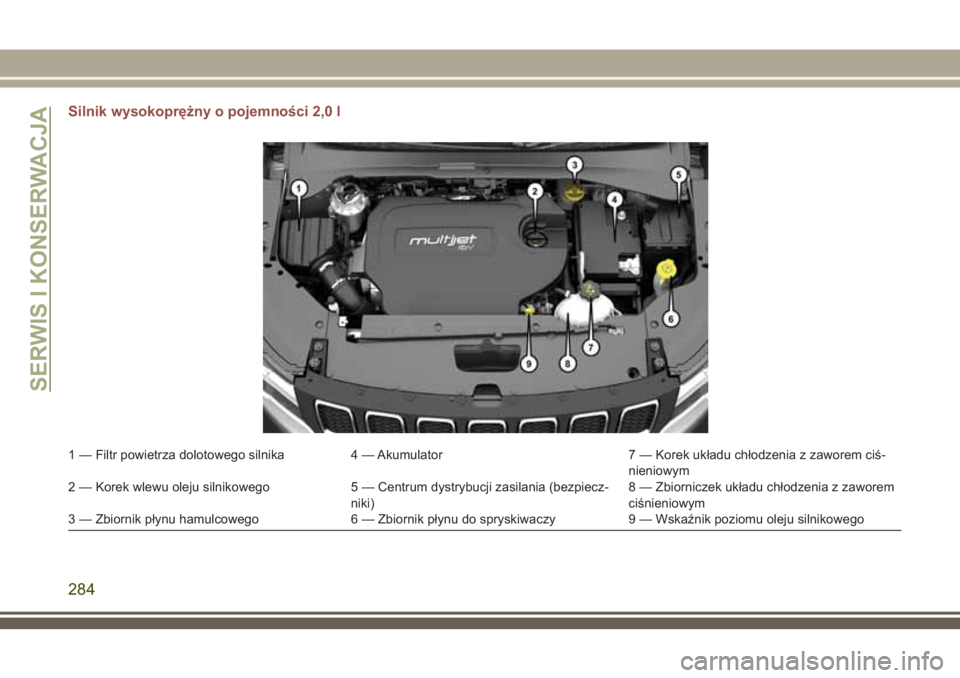

Silnik wysokoprężny o pojemności 2,0 l
1 — Filtr powietrza dolotowego silnika 4 — Akumulator 7 — Korek układu chłodzenia z zaworem ciś-
nieniowym
2 — Korek wlewu oleju silnikowego 5 — Centrum dystrybucji zasilania (bezpiecz-
niki)8 — Zbiorniczek układu chłodzenia z zaworem
ciśnieniowym
3 — Zbiornik płynu hamulcowego 6 — Zbiornik płynu do spryskiwaczy 9 — Wskaźnik poziomu oleju silnikowego
SERWIS I KONSERWACJA
284

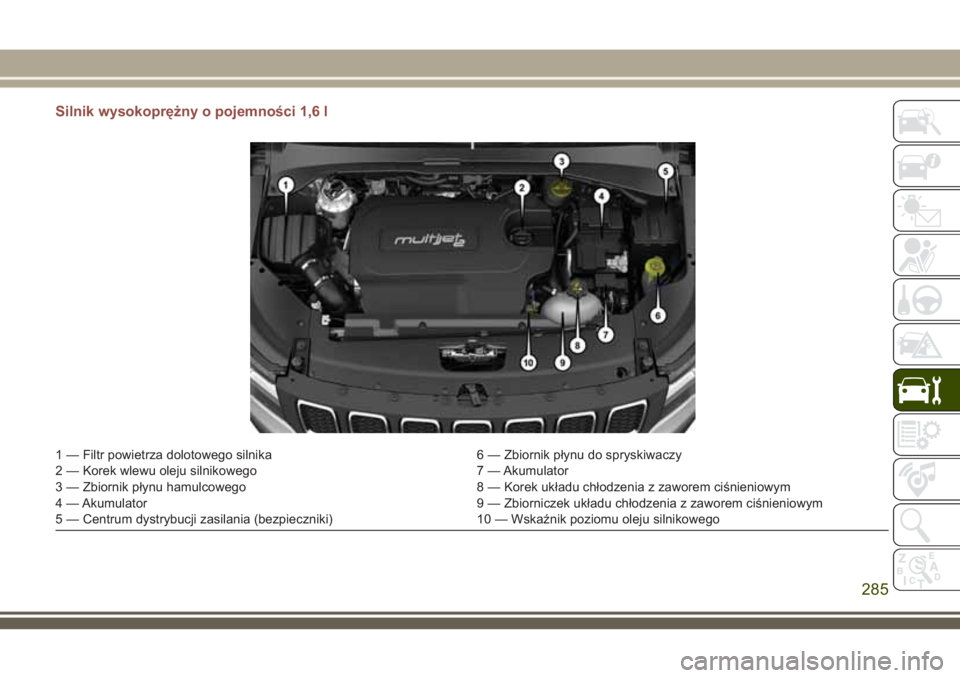

Silnik wysokoprężny o pojemności 1,6 l
1 — Filtr powietrza dolotowego silnika 6 — Zbiornik płynu do spryskiwaczy
2 — Korek wlewu oleju silnikowego 7 — Akumulator
3 — Zbiornik płynu hamulcowego 8 — Korek układu chłodzenia z zaworem ciśnieniowym
4 — Akumulator 9 — Zbiorniczek układu chłodzenia z zaworem ciśnieniowym
5 — Centrum dystrybucji zasilania (bezpieczniki) 10 — Wskaźnik poziomu oleju silnikowego
285

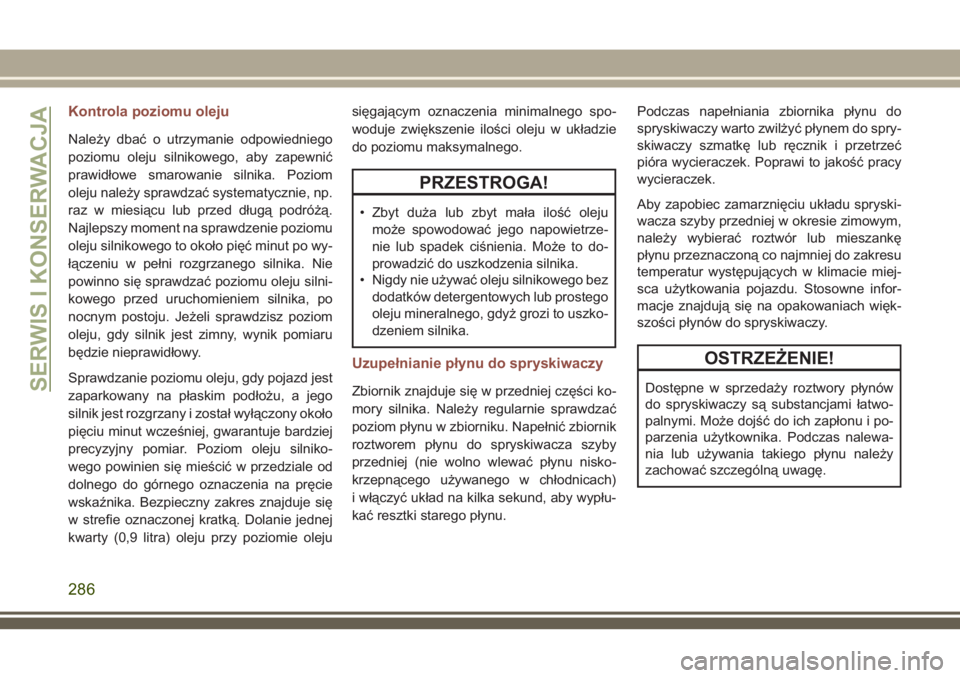

Kontrola poziomu oleju
Należy dbać o utrzymanie odpowiedniego
poziomu oleju silnikowego, aby zapewnić
prawidłowe smarowanie silnika. Poziom
oleju należy sprawdzać systematycznie, np.
raz w miesiącu lub przed długą podróżą.
Najlepszy moment na sprawdzenie poziomu
oleju silnikowego to około pięć minut po wy-
łączeniu w pełni rozgrzanego silnika. Nie
powinno się sprawdzać poziomu oleju silni-
kowego przed uruchomieniem silnika, po
nocnym postoju. Jeżeli sprawdzisz poziom
oleju, gdy silnik jest zimny, wynik pomiaru
będzie nieprawidłowy.
Sprawdzanie poziomu oleju, gdy pojazd jest
zaparkowany na płaskim podłożu, a jego
silnik jest rozgrzany i został wyłączony około
pięciu minut wcześniej, gwarantuje bardziej
precyzyjny pomiar. Poziom oleju silniko-
wego powinien się mieścić w przedziale od
dolnego do górnego oznaczenia na pręcie
wskaźnika. Bezpieczny zakres znajduje się
w strefie oznaczonej kratką. Dolanie jednej
kwarty (0,9 litra) oleju przy poziomie olejusięgającym oznaczenia minimalnego spo-
woduje zwiększenie ilości oleju w układzie
do poziomu maksymalnego.
PRZESTROGA!
• Zbyt duża lub zbyt mała ilość oleju
może spowodować jego napowietrze-
nie lub spadek ciśnienia. Może to do-
prowadzić do uszkodzenia silnika.
• Nigdy nie używać oleju silnikowego bez
dodatków detergentowych lub prostego
oleju mineralnego, gdyż grozi to uszko-
dzeniem silnika.
Uzupełnianie płynu do spryskiwaczy
Zbiornik znajduje się w przedniej części ko-
mory silnika. Należy regularnie sprawdzać
poziom płynu w zbiorniku. Napełnić zbiornik
roztworem płynu do spryskiwacza szyby
przedniej (nie wolno wlewać płynu nisko-
krzepnącego używanego w chłodnicach)
i włączyć układ na kilka sekund, aby wypłu-
kać resztki starego płynu.Podczas napełniania zbiornika płynu do
spryskiwaczy warto zwilżyć płynem do spry-
skiwaczy szmatkę lub ręcznik i przetrzeć
pióra wycieraczek. Poprawi to jakość pracy
wycieraczek.
Aby zapobiec zamarznięciu układu spryski-
wacza szyby przedniej w okresie zimowym,
należy wybierać roztwór lub mieszankę
płynu przeznaczoną co najmniej do zakresu
temperatur występujących w klimacie miej-
sca użytkowania pojazdu. Stosowne infor-
macje znajdują się na opakowaniach więk-
szości płynów do spryskiwaczy.
OSTRZEŻENIE!
Dostępne w sprzedaży roztwory płynów
do spryskiwaczy są substancjami łatwo-
palnymi. Może dojść do ich zapłonu i po-
parzenia użytkownika. Podczas nalewa-
nia lub używania takiego płynu należy
zachować szczególną uwagę.SERWIS I KONSERWACJA
286

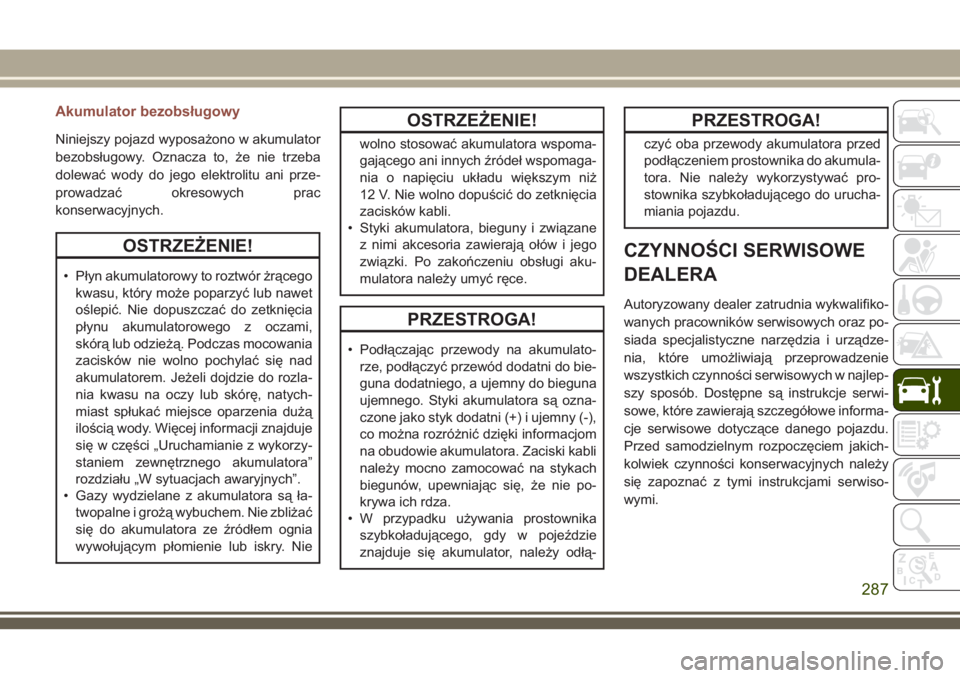

Akumulator bezobsługowy
Niniejszy pojazd wyposażono w akumulator
bezobsługowy. Oznacza to, że nie trzeba
dolewać wody do jego elektrolitu ani prze-
prowadzać okresowych prac
konserwacyjnych.
OSTRZEŻENIE!
• Płyn akumulatorowy to roztwór żrącego
kwasu, który może poparzyć lub nawet
oślepić. Nie dopuszczać do zetknięcia
płynu akumulatorowego z oczami,
skórą lub odzieżą. Podczas mocowania
zacisków nie wolno pochylać się nad
akumulatorem. Jeżeli dojdzie do rozla-
nia kwasu na oczy lub skórę, natych-
miast spłukać miejsce oparzenia dużą
ilością wody. Więcej informacji znajduje
się w części „Uruchamianie z wykorzy-
staniem zewnętrznego akumulatora”
rozdziału „W sytuacjach awaryjnych”.
• Gazy wydzielane z akumulatora są ła-
twopalne i grożą wybuchem. Nie zbliżać
się do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry. Nie
OSTRZEŻENIE!
wolno stosować akumulatora wspoma-
gającego ani innych źródeł wspomaga-
nia o napięciu układu większym niż
12 V. Nie wolno dopuścić do zetknięcia
zacisków kabli.
• Styki akumulatora, bieguny i związane
z nimi akcesoria zawierają ołów i jego
związki. Po zakończeniu obsługi aku-
mulatora należy umyć ręce.
PRZESTROGA!
• Podłączając przewody na akumulato-
rze, podłączyć przewód dodatni do bie-
guna dodatniego, a ujemny do bieguna
ujemnego. Styki akumulatora są ozna-
czone jako styk dodatni (+) i ujemny (-),
co można rozróżnić dzięki informacjom
na obudowie akumulatora. Zaciski kabli
należy mocno zamocować na stykach
biegunów, upewniając się, że nie po-
krywa ich rdza.
• W przypadku używania prostownika
szybkoładującego, gdy w pojeździe
znajduje się akumulator, należy odłą-
PRZESTROGA!
czyć oba przewody akumulatora przed
podłączeniem prostownika do akumula-
tora. Nie należy wykorzystywać pro-
stownika szybkoładującego do urucha-
miania pojazdu.
CZYNNOŚCI SERWISOWE
DEALERA
Autoryzowany dealer zatrudnia wykwalifiko-
wanych pracowników serwisowych oraz po-
siada specjalistyczne narzędzia i urządze-
nia, które umożliwiają przeprowadzenie
wszystkich czynności serwisowych w najlep-
szy sposób. Dostępne są instrukcje serwi-
sowe, które zawierają szczegółowe informa-
cje serwisowe dotyczące danego pojazdu.
Przed samodzielnym rozpoczęciem jakich-
kolwiek czynności konserwacyjnych należy
się zapoznać z tymi instrukcjami serwiso-
wymi.
287

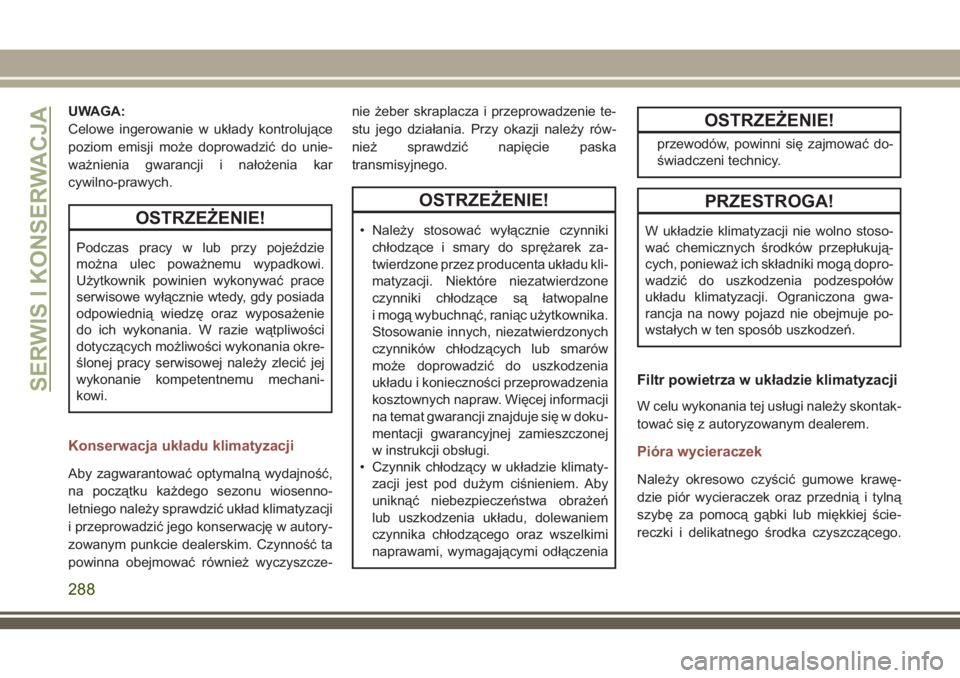

UWAGA:
Celowe ingerowanie w układy kontrolujące
poziom emisji może doprowadzić do unie-
ważnienia gwarancji i nałożenia kar
cywilno-prawych.
OSTRZEŻENIE!
Podczas pracy w lub przy pojeździe
można ulec poważnemu wypadkowi.
Użytkownik powinien wykonywać prace
serwisowe wyłącznie wtedy, gdy posiada
odpowiednią wiedzę oraz wyposażenie
do ich wykonania. W razie wątpliwości
dotyczących możliwości wykonania okre-
ślonej pracy serwisowej należy zlecić jej
wykonanie kompetentnemu mechani-
kowi.
Konserwacja układu klimatyzacji
Aby zagwarantować optymalną wydajność,
na początku każdego sezonu wiosenno-
letniego należy sprawdzić układ klimatyzacji
i przeprowadzić jego konserwację w autory-
zowanym punkcie dealerskim. Czynność ta
powinna obejmować również wyczyszcze-nie żeber skraplacza i przeprowadzenie te-
stu jego działania. Przy okazji należy rów-
nież sprawdzić napięcie paska
transmisyjnego.
OSTRZEŻENIE!
• Należy stosować wyłącznie czynniki
chłodzące i smary do sprężarek za-
twierdzone przez producenta układu kli-
matyzacji. Niektóre niezatwierdzone
czynniki chłodzące są łatwopalne
i mogą wybuchnąć, raniąc użytkownika.
Stosowanie innych, niezatwierdzonych
czynników chłodzących lub smarów
może doprowadzić do uszkodzenia
układu i konieczności przeprowadzenia
kosztownych napraw. Więcej informacji
na temat gwarancji znajduje się w doku-
mentacji gwarancyjnej zamieszczonej
w instrukcji obsługi.
• Czynnik chłodzący w układzie klimaty-
zacji jest pod dużym ciśnieniem. Aby
uniknąć niebezpieczeństwa obrażeń
lub uszkodzenia układu, dolewaniem
czynnika chłodzącego oraz wszelkimi
naprawami, wymagającymi odłączenia
OSTRZEŻENIE!
przewodów, powinni się zajmować do-
świadczeni technicy.
PRZESTROGA!
W układzie klimatyzacji nie wolno stoso-
wać chemicznych środków przepłukują-
cych, ponieważ ich składniki mogą dopro-
wadzić do uszkodzenia podzespołów
układu klimatyzacji. Ograniczona gwa-
rancja na nowy pojazd nie obejmuje po-
wstałych w ten sposób uszkodzeń.
Filtr powietrza w układzie klimatyzacji
W celu wykonania tej usługi należy skontak-
tować się z autoryzowanym dealerem.
Pióra wycieraczek
Należy okresowo czyścić gumowe krawę-
dzie piór wycieraczek oraz przednią i tylną
szybę za pomocą gąbki lub miękkiej ście-
reczki i delikatnego środka czyszczącego.
SERWIS I KONSERWACJA
288
