JEEP COMPASS 2019 Knjižica za upotrebu i održavanje (in Serbian)

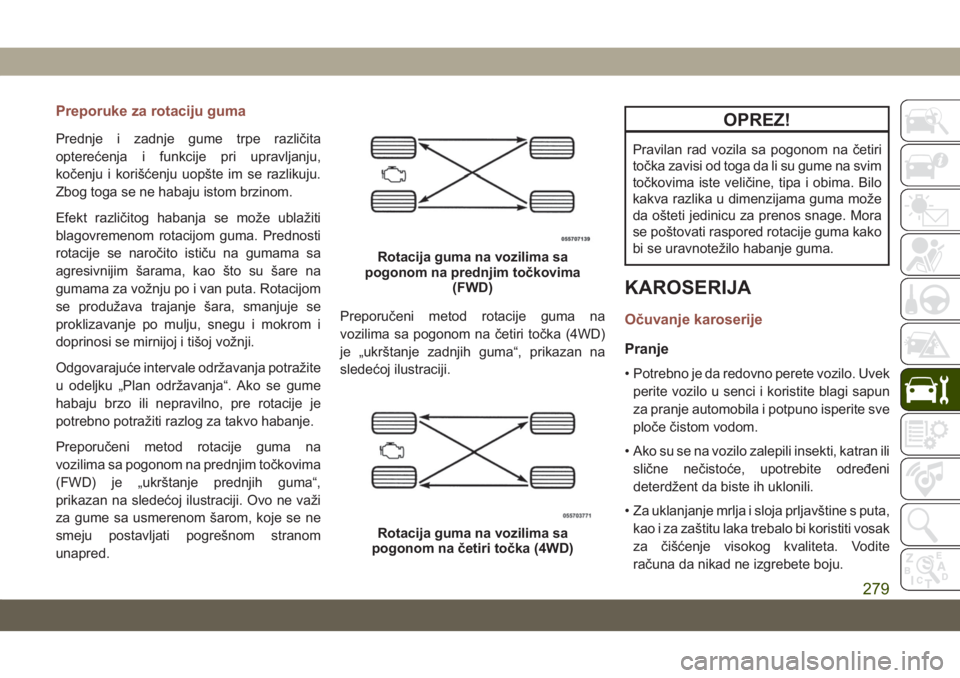

Preporuke za rotaciju guma
Prednje i zadnje gume trpe različita
opterećenja i funkcije pri upravljanju,
kočenju i korišćenju uopšte im se razlikuju.
Zbog toga se ne habaju istom brzinom.
Efekt različitog habanja se može ublažiti
blagovremenom rotacijom guma. Prednosti
rotacije se naročito ističu na gumama sa
agresivnijim šarama, kao što su šare na
gumama za vožnju po i van puta. Rotacijom
se produžava trajanje šara, smanjuje se
proklizavanje po mulju, snegu i mokrom i
doprinosi se mirnijoj i tišoj vožnji.
Odgovarajuće intervale održavanja potražite
u odeljku „Plan održavanja“. Ako se gume
habaju brzo ili nepravilno, pre rotacije je
potrebno potražiti razlog za takvo habanje.
Preporučeni metod rotacije guma na
vozilima sa pogonom na prednjim točkovima
(FWD) je „ukrštanje prednjih guma“,
prikazan na sledećoj ilustraciji. Ovo ne važi
za gume sa usmerenom šarom, koje se ne
smeju postavljati pogrešnom stranom
unapred.Preporučeni metod rotacije guma na
vozilima sa pogonom na četiri točka (4WD)
je „ukrštanje zadnjih guma“, prikazan na
sledećoj ilustraciji.
OPREZ!
Pravilan rad vozila sa pogonom na četiri
točka zavisi od toga da li su gume na svim
točkovima iste veličine, tipa i obima. Bilo
kakva razlika u dimenzijama guma može
da ošteti jedinicu za prenos snage. Mora
se poštovati raspored rotacije guma kako
bi se uravnotežilo habanje guma.
KAROSERIJA
Očuvanje karoserije
Pranje
• Potrebno je da redovno perete vozilo. Uvek
perite vozilo u senci i koristite blagi sapun
za pranje automobila i potpuno isperite sve
ploče čistom vodom.
• Ako su se na vozilo zalepili insekti, katran ili slične nečistoće, upotrebite određeni
deterdžent da biste ih uklonili.
• Za uklanjanje mrlja i sloja prljavštine s puta, kao i za zaštitu laka trebalo bi koristiti vosak
za čišćenje visokog kvaliteta. Vodite
računa da nikad ne izgrebete boju.
Rotacija guma na vozilima sa
pogonom na prednjim točkovima (FWD)
Rotacija guma na vozilima sa
pogonom na četiri točka (4WD)
279

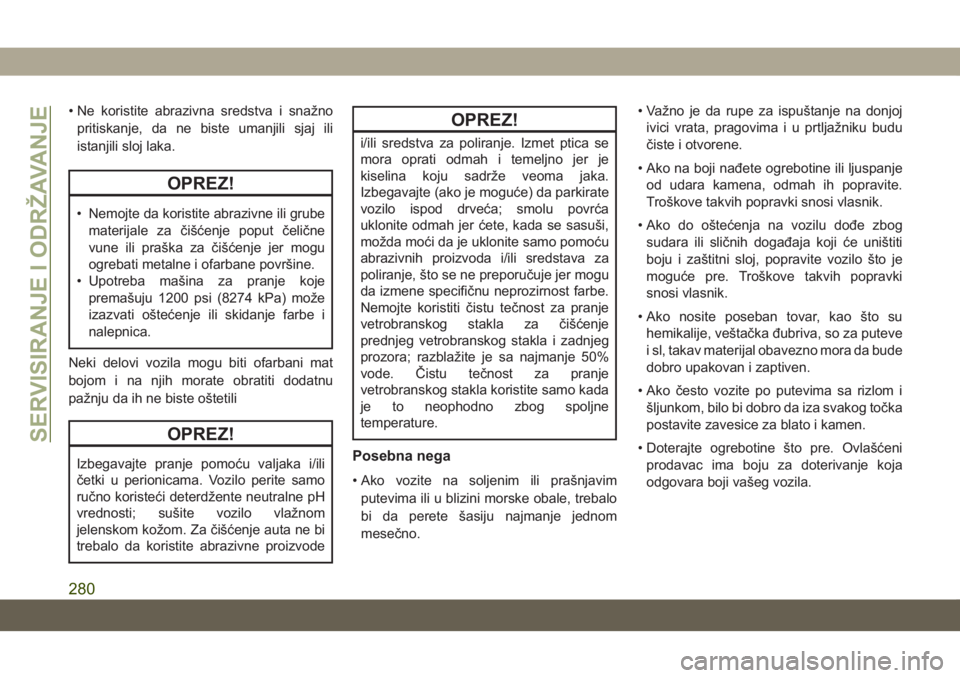

• Ne koristite abrazivna sredstva i snažnopritiskanje, da ne biste umanjili sjaj ili
istanjili sloj laka.
OPREZ!
• Nemojte da koristite abrazivne ili grube materijale za čišćenje poput čelične
vune ili praška za čišćenje jer mogu
ogrebati metalne i ofarbane površine.
• Upotreba mašina za pranje koje
premašuju 1200 psi (8274 kPa) može
izazvati oštećenje ili skidanje farbe i
nalepnica.
Neki delovi vozila mogu biti ofarbani mat
bojom i na njih morate obratiti dodatnu
pažnju da ih ne biste oštetili
OPREZ!
Izbegavajte pranje pomoću valjaka i/ili
četki u perionicama. Vozilo perite samo
ručno koristeći deterdžente neutralne pH
vrednosti; sušite vozilo vlažnom
jelenskom kožom. Za čišćenje auta ne bi
trebalo da koristite abrazivne proizvode
OPREZ!
i/ili sredstva za poliranje. Izmet ptica se
mora oprati odmah i temeljno jer je
kiselina koju sadrže veoma jaka.
Izbegavajte (ako je moguće) da parkirate
vozilo ispod drveća; smolu povrća
uklonite odmah jer ćete, kada se sasuši,
možda moći da je uklonite samo pomoću
abrazivnih proizvoda i/ili sredstava za
poliranje, što se ne preporučuje jer mogu
da izmene specifičnu neprozirnost farbe.
Nemojte koristiti čistu tečnost za pranje
vetrobranskog stakla za čišćenje
prednjeg vetrobranskog stakla i zadnjeg
prozora; razblažite je sa najmanje 50%
vode. Čistu tečnost za pranje
vetrobranskog stakla koristite samo kada
je to neophodno zbog spoljne
temperature.
Posebna nega
• Ako vozite na soljenim ili prašnjavim putevima ili u blizini morske obale, trebalo
bi da perete šasiju najmanje jednom
mesečno. • Važno je da rupe za ispuštanje na donjoj
ivici vrata, pragovima i u prtljažniku budu
čiste i otvorene.
• Ako na boji nađete ogrebotine ili ljuspanje od udara kamena, odmah ih popravite.
Troškove takvih popravki snosi vlasnik.
• Ako do oštećenja na vozilu dođe zbog sudara ili sličnih događaja koji će uništiti
boju i zaštitni sloj, popravite vozilo što je
moguće pre. Troškove takvih popravki
snosi vlasnik.
• Ako nosite poseban tovar, kao što su hemikalije, veštačka đubriva, so za puteve
i sl, takav materijal obavezno mora da bude
dobro upakovan i zaptiven.
• Ako često vozite po putevima sa rizlom i šljunkom, bilo bi dobro da iza svakog točka
postavite zavesice za blato i kamen.
• Doterajte ogrebotine što pre. Ovlašćeni prodavac ima boju za doterivanje koja
odgovara boji vašeg vozila.
SERVISIRANJE I ODRŽAVANJE
280

ENTERIJER
Sedišta i platneni delovi
Za čišćenje tapacirunga od tkanine i
patosnica koristite određeni proizvod.
UPOZORENJE!
Nemojte koristiti isparljive rastvore za
čišćenje. Mnogi su potencijalno zapaljivi, i
ako se koriste u zatvorenim prostorijama
mogu izazvati oštećenja respiratornih
organa.
Postupak čišćenja tkanine koja odbija
mrlje – ako je u opremi
Sedišta koja odbijaju mrlje se mogu očistiti
na sledeći način:
• Uklonite koliko god je moguće mrlje takošto ćete je upiti čistim i suvim peškirom.
• Preostalu mrlju upijte čistim mokrim peškirom.
• Za čišćenje mrlja koje se teško uklanjanju nanesite blag rastvor sapuna na čistu,
vlažnu krpu i očistite mrlju. Uklonite ostatke
sapuna čistim, vlažnim peškirom. • Za čišćenje masnih mrlja nanesite
odgovarajući proizvod na čistu, vlažnu krpu
i očistite mrlju. Uklonite ostatke sapuna
čistim, vlažnim peškirom.
• Na sedišta koja odbijaju mrlje ne bi trebalo nanositi agresivne rastvarače ili zaštitna
sredstva.
Održavanje sigurnosnog pojasa
Nemojte da izbeljujete, bojite ni čistite
pojaseve hemijskim rastvaračima ni
abrazivnim sredstvima za čišćenje. Time se
slabi platno. Sunčevo zračenje takođe može
da ošteti platno.
Ako je potrebno očistiti pojaseve, upotrebite
blagi rastvor sapuna ili mlaku vodu. Nemojte
da uklanjate pojaseve iz vozila da biste ih
oprali. Osušite ih mekom krpom.
Zamenite pojaseve ako su iskrzani ili
pohabani ili ako kopče ne rade kako bi
trebalo.
UPOZORENJE!
Izlizan ili pohaban pojas može tokom
sudara da se raspadne i da ostanete bez
UPOZORENJE!
zaštite. S vremena na vreme pregledajte
sistem sigurnosnih pojaseva, proverite da
li ima izlizanih, rasečenih ili labavih
delova. Oštećeni delovi moraju se odmah
zameniti. Nemojte rasklapati ni
modifikovati sistem. Sklopovi sigurnosnih
pojaseva moraju se zameniti posle
sudara ako su tokom sudara oštećeni (na
primer, savijen mehanizam za uvlačenje,
pohaban materijal itd).
Plastični i obloženi delovi
Za čišćenje tapacirunga od vinila koristite
određeno sredstvo.
OPREZ!
• Osveživači vazduha, sredstva za
odbijanje insekata, krema za sunce i
sredstva za dezinfekciju ruku mogu da
izazovu trajna oštećenja na plastičnim,
obojenim i ukrašenim površinama u
unutrašnjosti vozila. Smesta ih izbrišite
u slučaju kontakta.
281

OPREZ!
• Ograničena garancija na novo vozilo nepokriva oštećenja koja izazovu takvi
proizvodi.
Čišćenje pokrovnih stakala grupe
instrumenata
Stakla koja štite instrumente u vozilu su
izlivena od bezbojne plastike. Potrebno je
voditi računa da ne izgrebete plastiku kada
je čistite.
1. Čistite ih mekom mokrom krpom. Možete
da koristite blagi raspon sapuna, ali
nemojte da koristite abrazivna sredstva
za čišćenje ili sredstva sa visokim
sadržajem alkohola. Ako koristite sapun,
izbrišite stakla čistom vlažnom krpom.
2. Osušite ih mekom krpom.
Kožni delovi
Kožne presvlake se najbolje održavaju
redovnim čišćenjem mekom vlažnom
krpom. Sitne čestice nečistoće mogu da
deluju abrazivno i da oštete kožne
presvlake, i odmah bi ih trebalo ukloniti
vlažnom krpom. Pazite da ne natopite kožne
presvlake tečnošću. Nemojte da čistite
kožne presvlake sredstvima za poliranje,
uljima, tečnostima za čišćenje,
rastvaračima, deterdžentima ili sredstvima
za čišćenje na bazi amonijaka. Nije potrebno
nanositi sredstva za negu kože radi čuvanja
originalnog izgleda.
NAPOMENA:
Ukoliko je vozilo opremljeno svetlijom
kožom, strani materijali, prljavština i prenos
boje sa tkanina biće primetniji nego kod kože
tamnijih boja. Koža je obrađena za lako
čišćenje.
OPREZ!
Nemojte da koristite alkohol i sredstva za
čišćenje na bazi alkohola i/ili ketona za
čišćenje kožnih sedišta jer ih možete
oštetiti.
Staklene površine
Sve staklene površine bi trebalo redovno
čistiti bilo kojim sredstvom za čišćenje stakla
namenjenom upotrebi u domaćinstvu. Ne
koristite abrazivna sredstva za čišćenje.
Budite pažljivi kada čistite unutrašnju stranu
prozora sa električnim odmrzivačem ili
prozore na kojima je radio antena. Ne
koristite strugače i oštre predmete koji mogu
da izgrebu elemente tih sistema.
Kada čistite retrovizor, naprskajte sredstvo
za čišćenje na tkaninu kojom ćete ga brisati.
Nemojte da naprskate sredstvo za čišćenje
direktno na retrovizor.
SERVISIRANJE I ODRŽAVANJE
282

IDENTIFIKACIONI PODACI
Identifikacioni broj vozila
Identifikacioni broj vozila (VIN) se nalazi u
levom prednjem uglu vetrobrana i vidljiv je sa
spoljne strane vozila. VIN je utisnut i u
prednji desni deo karoserije, na prednjem
delu poda. Kad pomerite suvozačevo
sedište skroz unazad, možete da podignete
deo tepiha kako biste otkrili VIN. Broj se
takođe nalazi na nalepnici sa opštim
informacijama o automobilu koja je
zalepljena na prozor vozila, u registraciji
vozila i u nazivu.NAPOMENA:
Uklanjanje ili menjanje identifikacionog broja
je nezakonito.
Identifikacioni broj vozilaLokacija identifikacionog broja nakaroseriji
283

SPECIFIKACIJE MOMENTA
ZATEZANJA TOČKOVA
Odgovarajući moment zatezanja zavrtnja/
navrtke točka je ključan za dobar spoj točka
sa vozilom. Kad god se točak skida ili
postavlja na vozilo, trebalo bi zategnuti
zavrtnje/navrtke točka kalibrisanim moment
ključem i kvalitetnog šestostranog dubokog
nasadnog umetka.
Specifikacije momenta zatezanja
Moment
zatezanja zavrtnja/ navrtke točka **Veličina
zavrtnja/ navrtke točka Dimenzije
umetka
zavrtnja/ navrtke točka
135 Nm
(100 stopa- funti) M12 x 1,25 17 mm
**Koristite samo zavrtnje/navrtke točka koje
je preporučio ovlašćeni prodavac i očistite ili
uklonite prljavštinu i ulje pre nego što ih
pritegnete. Pregledajte površinu na koju se postavlja
točak pre nego što postavite gumu i uklonite
sve tragove rđe i prljavštine.
Pritegnite zavrtnje/navrtke točka po šemi
crtanja petokrake, tako da svaki zavrtanj/
navrtku pritegnete dvaput. Uverite se da je
nasadni umetak potpuno nalegao na
navrtku/zavrtanj (a ne da stoji na pola).
NAPOMENA:
Ako niste sigurni da li su zavrtnji pravilno
zategnuti, neka ih ovlašćeni prodavac ili
serviser proveri moment ključem.
Proverite moment zatezanja zavrtnja/
navrtke točka posle 25 milja (40 km) da biste
proverili da li svi zavrtnji/navrtke točka
pravilno naležu na točak.
UPOZORENJE!
Nemojte da pritežete navrtke/vijke za
točak do kraja dok ne spustite vozilo, da
ne bi palo sa dizalice. Zanemarivanje
ovog upozorenja može dovesti do
telesnih povreda.
Obrazac pritezanja
TEHNIČKE SPECIFIKACIJE
284

DIMENZIJE
Dimenzije konture / inči (mm)
Dužina Širina Visina Međuosovinski razmak
1.6 Multijet 120HP MTX FWD 173,0 (4394) 80,0 (2033) 64,1 (1629) 103,8 (2636)
2.0 Multijet 140HP MTX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.0 Multijet 140HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.0 Multijet 170HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.0 Multijet 170HP ATX AWD (TRAILHAWK) 173,2 (4398) 80,0 (2033) 65,4 (1660) 103,8 (2636)
1.4 Mair2 140HP MTX FWD 173,0 (4394) 80,0 (2033) 64,1 (1629) 103,8 (2636)
1.4 Mair2 170HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636) 2.4 Tigershark 150HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.4 Tigershark 175HP ATX AWD 173,0 (4394) 80,0 (2033) 64,7 (1644) 103,8 (2636)
2.4 Tigershark 175HP ATX AWD (TRAILHAWK) 173,2 (4398) 80,0 (2033) 65,4 (1660) 103,8 (2636)
285

Minimalno rastojanje od tla / Tipični uglovi
Maksimalno rastojanje od tla – inči (mm) (A) Ulazni ugao (B) Izlazni ugao (C) Ugao prelamanja (D)
1.6 Multijet 120HP MTX FWD 7,8 (198) 0,6 (15,8) 30,8° 21,8°
2.0 Multijet 140HP MTX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.0 Multijet 140HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.0 Multijet 170HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.0 Multijet 170HP ATX AWD (TRAILHAWK) 8,5 (216) 1,2 (30,0) 33,6° 24,4°
1.4 Mair2 140HP MTX FWD 7,8 (198) 0,6 (15,8) 30,8° 21,8°
1.4 Mair2 170HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9° 2.4 Tigershark 150HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.4 Tigershark 175HP ATX AWD 8,2 (208) 0,7 (16,8) 31,7° 22,9°
2.4 Tigershark 175HP ATX AWD (TRAILHAWK) 8,5 (216) 1,2 (30,0) 33,6° 24,4°
TEHNIČKE SPECIFIKACIJE
286

Minimalno rastojanje od tla (referenca A)
Vrednost rastojanja meri se pored niže ivice
diferencijala. Ova vrednost definiše i
vrednosti za „ulazni ugao“, „izlazni ugao“ i
„ugao prelamanja“.
Dimenzije su izražene u inčima (mm) i
odnose se na vozilo opremljeno originalnim
gumama.
Ulazni ugao (referenca B)
Ulazni ugao se određuje prema
horizontalnoj liniji površine puta i prema
tangentnoj liniji koja prolazi između prednjeg
točka i najistaknutije niske tačke automobila.
Što je ugao širi, manja je šansa da se udari u
prepreku karoserijom ili šasijom prilikom
penjanja uz veliku strminu ili prelaska preko
prepreke.Izlazni ugao (referenca C)
Izlazni ugao se određuje prema istim
linijama kao kod „ulaznog ugla“ i odnosi se
na zadnji deo vozila.
Ugao prelamanja (referenca D)
Vrednost „ugla prelamanja“ povezana je sa
rastojanjem vozila od tla i ukazuje na položaj
vozila potreban da savlada uspon, više ili
manje strm, sprečavajući vozilo da se osloni
na tlo karoserijom ili šasijom nakon što
najniži i najistaknutiji delovi (obično donji deo
šasije) dođu u dodir sa usponom jer bi to u
velikoj meri smanjilo prianjanje gume.
Bez odgovarajućeg prianjanja uz tlo točkovi
neće imati dovoljnu površinu da pokreću
vozilo uzrokujući nestabilnost vozila.
Što je veće rastojanje od tla, utoliko je ugao
prelamanja veći. Uvek imajte na umu da što
je veće rastojanje od tla, stabilnost je manja
zbog višeg središta gravitacije što smanjuje
ugao bočnog prevrtanja.
Rastojanje od tla / Tipične mere
uglova
287

TOČKOVI
Točkovi i gumeVeličina naplatkaVeličina guma Pritisak u gumama psi
(bar)Rezervna guma
Model Sport 16 x 6,5 ET40215/65 R16 98H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
T165/80 D17* (kompaktni)
— 225/60 R17 99H* (Pune veličine za privremenu
upotrebu sa ograničenjem brzine)
Model Longitude
16 x 6,5 ET40
215/65 R16 98H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
17 x 7,0 ET40 225/60 R17 99H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
Model Limited 17 x 7,0 ET40
225/60 R17 99H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
18 x 7,0 ET40 225/55 R18 98H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
19 x 7,5 ET40 235/45 R19 95H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji
Model Trailhawk 17 x 6,5 ET40225/60 R17 99H - ALL
SEASON 35 (2,41) prednji
32 (2,21) zadnji 225/60 R17 (puna veličina)
Model Night Eagle 18 x 7,0 ET40225/55 R18 98H -
3-SEASON 35 (2,41) prednji
32 (2,21) zadnji T165/80 D17* (kompaktni)
— 225/60 R17 99H* (Pune veličine za privremenu
upotrebu sa ograničenjem brzine)
* Opcija
TEHNIČKE SPECIFIKACIJE
288
