Interruttore abbaglianti/anabbaglianti
Per selezionare il fascio abbagliante dei pro-
iettori, spingere la leva di comando multifun-
zione verso la plancia portastrumenti. Tirando
indietro la leva di comando multifunzione
verso il volante le luci tornano alla modalità
fascio anabbagliante.
Comando proiettori abbaglianti
automatici — se in dotazione
Il sistema controlla i proiettori abbaglianti
automatici e fornisce una maggiore illumina-
zione notturna frontale automatizzando il
controllo del fascio abbagliante mediante
una telecamera digitale montata sullo spec-
chio retrovisore interno. La telecamera rileva
la luce delle altre vetture e passa automati-
camente dalla modalità fascio abbagliante
alla modalità fascio anabbagliante finché la
vettura in arrivo non esce dalla visuale del
conducente.NOTA:
• Il comando proiettori abbaglianti automa-
tici può essere attivato o disattivato tramite
il sistema Uconnect. Per ulteriori informa-
zioni, fare riferimento a "Impostazioni
Uconnect" in "Supporti multimediali" nel
Libretto di Uso e Manutenzione.
• Se i proiettori e le luci di posizione poste-
riori delle vetture presenti nel campo visivo
della telecamera sono rotti, coperti di fango
o ostruiti, i proiettori rimarranno accessi
più a lungo (fino a una posizione più ravvi-
cinata al veicolo in arrivo). Anche gli accu-
muli di sporcizia, le impurità ed altre ostru-
zioni sul parabrezza o sulla lente della
telecamera impediscono il normale funzio-
namento del sistema.
Lampeggio di avvertimento
È possibile fare delle segnalazioni luminose
con i proiettori a un'altra vettura tirando leg-
germente verso di sé la leva di comando
multifunzione. In tal modo si accendono i
proiettori abbaglianti finché non si rilascia la
leva.
Inserimento automatico proiettori — se in
dotazione
Questo sistema accende/spegne automatica-
mente i proiettori in base al grado di lumino-
sità ambientale. Per accendere l'impianto,
ruotare il commutatore proiettori in senso
orario fino all'ultimo scatto per la funzione di
inserimento automatico proiettori. Quando il
sistema è inserito, è attiva anche la funzione
Temporizzatore disinserimento proiettori a
motore spento. Ciò significa che dopo aver
portato il dispositivo di accensione su OFF i
proiettori rimangono accesi per un massimo
di 90 secondi. Per disinserire il sistema auto-
matico, spostare il commutatore proiettori in
una posizione diversa da AUTO.
NOTA:
Affinché i proiettori si accendano in modalità
automatica, il motore deve essere già in fun-
zione.
39

Temporizzatore disinserimento proiettori
Questa funzione di sicurezza, prevista per i
casi in cui si parcheggia la vettura in una
zona non illuminata, ritarda di un tempo fino
a 90 secondi (programmabile) lo spegni-
mento dei proiettori.
Per attivare la temporizzazione, portare il
dispositivo di accensione su OFF con i pro-
iettori ancora accesi. Spegnere quindi i pro-
iettori entro 45 secondi. La temporizzazione
parte quando si disinserisce il commutatore
proiettori.
Se si accendono i proiettori o le luci di
posizione o si riporta il dispositivo di accen-
sione in posizione ACC o RUN, il sistema
annulla la temporizzazione.
Se si disinseriscono i proiettori prima del-
l'avviamento, essi si spegneranno in modo
normale.NOTA:
• Per l'attivazione di questa funzione, le luci
devono essere disinserite entro 45 secondi
dal posizionamento su OFF del dispositivo
di accensione. Se il commutatore He-
adlight (Proiettori) è in posizione AUTO
prima di portare il dispositivo di accensione
su OFF (Spento), non occorre portare il
commutatore su Off (Disinseriti) per atti-
vare il temporizzatore disinserimento pro-
iettori.
• Il temporizzatore disinserimento proiettori
è programmabile tramite il sistema
Uconnect. Per ulteriori informazioni, fare
riferimento a "Impostazioni Uconnect" in
"Supporti multimediali" nel Libretto di Uso
e Manutenzione.
Segnalatore luci accese – se in dotazione
Se i proiettori o le luci di posizione vengono
lasciati accesi dopo aver portato il dispositivo
di accensione su OFF, all'apertura della porta
lato guida viene emesso un segnale acustico.
Fendinebbia e retronebbia — se in
dotazione
Gli interruttori dei fendinebbia sono incorpo-
rati nel commutatore proiettori.
Per attivare i fendinebbia, premere la metà
superiore del commutatore proiettori. Per
spegnere i fendinebbia, premere la metà su-
periore del commutatore proiettori una se-
conda volta.
NOTA:
Per attivare i fendinebbia, è necessario che le
luci di posizione o i proiettori anabbaglianti
siano attivati.
Per attivare i retronebbia, premere la metà
inferiore del commutatore proiettori. Per spe-
gnere i retronebbia, premere la metà inferiore
del commutatore proiettori una seconda
volta.
DESCRIZIONE DELLA VETTURA
40

NOTA:
Per accendere i retronebbia, è necessario
aver prima acceso i proiettori anabbaglianti o
i fendinebbia. Se la vettura è dotata solo di
retronebbia, sarà disponibile un solo pul-
sante al centro del commutatore proiettori.
Premere una volta per inserire i retronebbia,
una seconda volta per spegnerli.
Una spia luminosa sul quadro strumenti si
accende quando i fendinebbia sono accesi.
Indicatori di direzione
Portare la leva di comando multifunzione in alto
o in basso; le frecce di segnalazione ai lati del
display quadro strumenti lampeggiano per indi-
care il corretto funzionamento degli indicatori di
direzione anteriori e posteriori.
NOTA:
• Se uno degli indicatori rimane inserito e
non lampeggia o se lampeggia molto velo-
cemente, controllare l'integrità delle lam-
pade degli indicatori. La mancata accen-
sione di uno degli indicatori allo
spostamento della leva di comando è do-
vuta, con molta probabilità, al fatto che la
lampada stessa è fuori uso.• Se la vettura percorre oltre 1 miglio
(1,6 km) con uno degli indicatori di dire-
zione acceso, sul display quadro strumenti
viene visualizzato il messaggio "Turn Signal
On" (Indicatore di direzione inserito) e
viene emesso un segnale acustico conti-
nuo.
• Quando viene attivato un indicatore di di-
rezione con le luci diurne accese, sul lato
interessato la lampadina delle luci diurne si
spegne e l'indicatore di direzione lampeg-
gia. La luce diurna si riaccende una volta
spento l'indicatore di direzione.
Sistema di regolazione assetto fari — se in
dotazione
Questo sistema consente al conducente di
mantenere la posizione corretta del fascio
luminoso dei proiettori rispetto alla superfi-
cie della strada indipendentemente dal ca-
rico della vettura.
L'interruttore di comando si trova sulla plan-
cia portastrumenti accanto al comando di
regolazione luminosità.Per la regolazione, ruotare l'interruttore di
comando fino a far coincidere l'indicatore
con il numero corrispondente alla condizione
di carico della vettura, secondo quanto ripor-
tato nella tabella.
0/1Solo conducente o condu-
cente e passeggero anteriore.
2Tutti gli occupanti a bordo,
più un carico distribuito in
modo uniforme nel vano ba-
gagli. Il peso complessivo dei
passeggeri e del carico non
supera la portata massima
della vettura.
+3Conducente, più un carico
distribuito in modo uniforme
nel vano bagagli. Il peso
complessivo del conducente
e del carico non supera la
portata massima della vet-
tura.
41

Funzione di risparmio energetico della
batteria
Per salvaguardare la batteria, l'illuminazione
interna si disinserisce automaticamente
15 minuti dopo che il dispositivo di accen-
sione è stato portato in posizione OFF/LOCK
(Spento/Blocco). Ciò avviene se l'illumina-
zione interna è stata accesa manualmente o a
seguito dell'apertura di una porta.
TERGICRISTALLI E
LAVACRISTALLI
I comandi tergi/lavacristalli si trovano sulla
leva dedicata sul lato destro del piantone
dello sterzo. I tergicristalli anteriori si atti-
vano ruotando un interruttore situato all'e-
stremità della leva. Per informazioni relative
al tergi/lavalunotto, fare riferimento a "Tergi/
lavalunotto" in questo capitolo.
Funzionamento del tergicristalli
Ruotare l'estremità della leva portandola in
una delle prime due posizioni di scatto per il
funzionamento intermittente. Il primo inter-
vallo di intermittenza del tergicristallo è
10 secondi. Il secondo intervallo di intermit-
tenza del tergicristallo dipende dalla velocità
della vettura. Ruotare fino al terzo scatto per
il funzionamento lento, fino al quarto scatto
per il funzionamento veloce.
AVVERTENZA!
• Rimuovere sempre dal cristallo para-
brezza eventuali accumuli di neve che
potrebbero impedire alle spazzole di tor-
nare in posizione di riposo. Il mancato
ritorno delle spazzole alla posizione di
riposo quando si disattiva il tergicristallo
può provocare il danneggiamento del
motorino.
• Il mancato rispetto di queste precau-
zioni può causare danni alle resistenze
di riscaldamento.Leva tergi/lavacristalli
1 – Funzionamento del tergilunotto
2 – Funzionamento del tergicristalli
anterioreDESCRIZIONE DELLA VETTURA
42

AVVERTENZA!
• Prestare cautela quando si lava l'in-
terno del lunotto. Non utilizzare de-
tergenti abrasivi sulla superficie in-
terna del cristallo. Usare un panno
morbido e una soluzione neutra
agendo in senso parallelo alle resi-
stenze. Eventuali adesivi possono
essere rimossi dopo averli inumiditi
con acqua calda.
• Non utilizzare raschietti, oggetti ta-
glienti o prodotti detergenti abrasivi
sulla superficie interna del cristallo.
• Tenere qualsiasi oggetto a distanza
di sicurezza dal cristallo.
NOTA:
Non azionare i tergicristalli con le spazzole
sollevate dal parabrezza.Funzionamento dei lavacristalliPer azionare il lavacristalli spostare la leva verso
di sé e tenerla in questa posizione per il tempo
di lavaggio desiderato. Se la leva viene tirata
durante il funzionamento intermittente, i tergi-
cristalli si attivano ed eseguono diversi cicli di
tergitura dopo il rilascio della leva, quindi ri-
prenderanno a funzionare secondo l'intervallo
intermittente selezionato in precedenza.
ATTENZIONE!
L'improvvisa perdita di visibilità attraverso
il parabrezza può causare incidenti. Po-
trebbe essere impossibile vedere altre vet-
ture od ostacoli. Per evitare che con tem-
perature esterne molto basse si formi
improvvisamente uno strato di ghiaccio sul
parabrezza, attivare lo sbrinamento prima
e durante l'uso del lavacristalli.
Disappannamento
Premere la leva verso l'alto nella posizione
MIST (Funzionamento a ciclo singolo),
quindi rilasciare per un ciclo di tergitura
singolo.NOTA:
Il funzionamento a ciclo singolo non attiva la
pompa lavacristalli, quindi il liquido lavacri-
stalli non verrà spruzzato sul parabrezza. È
necessario utilizzare la funzione di lavaggio
per spruzzare il liquido lavacristalli sul para-
brezza.
Tergicristalli a rilevamento pioggia – se in
dotazione
Questa funzione consente di rilevare la piog-
gia o la neve sul parabrezza e attiva automa-
ticamente i tergicristalli. La funzione risulta
particolarmente utile per schizzi provenienti
dal fondo stradale o dai lavacristalli delle
vetture antistanti. Per attivare questa fun-
zione, ruotare l'estremità della leva di co-
mando multifunzione in una delle cinque
posizioni predefinite.
Con la leva di comando multifunzione è pos-
sibile regolare la sensibilità del sistema. La
posizione uno di intermittenza tergicristalli è
la meno sensibile, mentre la posizione due è
la più sensibile. Portare l'interruttore tergicri-
stalli in posizione O (Spento) quando il si-
stema non è in uso.
43

NOTA:
• La funzione di rilevamento pioggia non si
attiva con l'interruttore tergicristalli impo-
stato su velocità alta o bassa.
• La funzione di rilevamento pioggia po-
trebbe inoltre non funzionare corretta-
mente in presenza di ghiaccio o salsedine
sul parabrezza.
• L'utilizzo di prodotti contenenti cera o sili-
cone può ridurre le prestazioni della fun-
zione Rain Sensing (Rilevamento pioggia).
• È possibile attivare e disattivare la funzione
Rain Sensing (Rilevamento pioggia) tra-
mite il sistema Uconnect; per ulteriori
informazioni, fare riferimento a "Imposta-
zioni Uconnect" in "Supporti multimediali"
nel Libretto di Uso e Manutenzione.
L'impianto di rilevamento pioggia ha funzioni
di protezione per le spazzole e i bracci dei
tergicristalli e non funziona nelle condizioni
seguenti:
•Cambio in posizione di accensione–Sela
vettura è in modalità Rain Sensing (Rileva-
mento pioggia) e il dispositivo di accen-
sione viene portato da OFF (Spento) a RUN(Marcia), il tergicristallo automatico viene
disattivato finché la velocità della vettura
non supera 3 miglia/h (5 km/h) o finché
non si disattiva e riattiva la posizione di
tergitura a intermittenza dell'interruttore
tergicristalli.
•Cambio in posizione N (folle)– Il sistema di
rilevamento pioggia non funziona se la po-
sizione N (folle) è selezionata a velocità di
3 miglia/h (5 km/h) o inferiori a meno che
non si azioni l'interruttore tergicristallo o
non si sposti il selettore marce in una
posizione diversa da N (folle).
Inibizione della modalità di avviamento a di-
stanza— Sulle vetture dotate di un sistema
di avviamento a distanza, i tergicristalli a
rilevamento pioggia non funzionano se la
vettura è in modalità avviamento a distanza.
Quando l'operatore si trova nella vettura e
porta il dispositivo di accensione su RUN
(Marcia), è possibile che la funzione tergicri-
stallo a rilevamento pioggia venga riattivata,
se è stata precedentemente selezionata e non
esistono altre condizioni che ne impediscano
il funzionamento (vedere sopra).Lava/tergilunotto
I comandi tergi/lavalunotto si trovano sulla
leva dedicata sul lato destro del piantone
dello sterzo. Il lava/tergilunotto si attiva ruo-
tando un interruttore situato al centro della
leva.
Ruotare verso l’alto la parte centrale della
leva fino al primo scatto per azionare il fun-
zionamento intermittente e fino al secondo
scatto per azionare il funzionamento conti-
nuo del tergilunotto.
Per azionare i lavacristalli, premere verso
l'alto la leva e tenerla premuta fino all'emis-
sione del getto desiderato. Se si preme la leva
mentre i tergicristalli si trovano nella posi-
zione Off, questi eseguiranno diversi cicli di
pulizia per poi fermarsi.
DESCRIZIONE DELLA VETTURA
44

COMANDI
CLIMATIZZATORE
L'impianto di climatizzazione consente di re-
golare la temperatura, il flusso e la direzione
di diffusione dell'aria in circolo nella vettura.
I comandi si trovano sul touch screen (se in
dotazione) e sulla plancia portastrumenti
sotto l'autoradio.
Panoramica dei comandi del climatizzatore
con touch screen
I comandi del sistema di riscaldamento e aria
condizionata di questa vettura possono es-
sere costituiti da manopole esterne, mano-
pole a pressione e/o touch screen. Tramite
questi comandi è possibile impostare le con-
dizioni ottimali all'interno dell'abitacolo.
Comandi del climatizzatore di Uconnect 4 con display da 7"
45

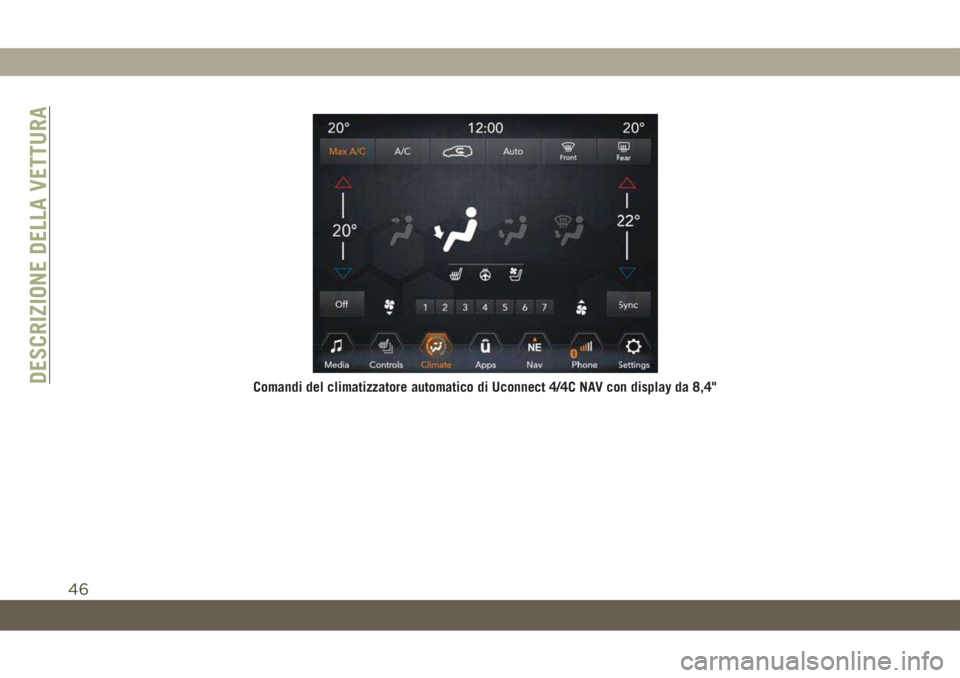

Comandi del climatizzatore automatico di Uconnect 4/4C NAV con display da 8,4"DESCRIZIONE DELLA VETTURA
46

Pulsanti per il climatizzatore automatico sulla mostrina di comando
47

Descrizione dei comandi del climatizzatore
Icona Descrizione
Pulsante MAX A/C
Premere e rilasciare il pulsante MAX A/C (Raffreddamento massimo) sul touch screen per cambiare l'impostazione cor-
rente sul massimo raffreddamento dell'aria. Premere nuovamente il pulsante MAX A/C (Raffreddamento massimo) per
uscire.
NOTA:
Il pulsante MAX A/C (Raffreddamento massimo) è disponibile solo sul touch screen.
Pulsante A/C
Premere e rilasciare questo pulsante per modificare l'impostazione corrente; la spia si illumina all'accensione.
Pulsante di ricircolo
Premere e rilasciare questo pulsante per cambiare il sistema tra modalità ricircolo e modalità aria esterna. La modalità
Recirculation (Ricircolo) può essere utilizzata quando all'esterno sono presenti fumo, odori, polvere o umidità elevata.
La funzione di ricircolo può essere utilizzata in tutte le modalità. La funzione Recirculation (Ricircolo) potrebbe non
essere disponibile (pulsante sul touch screen in grigio) in presenza di condizioni che potrebbero appannare l'interno del
parabrezza. È possibile deselezionare manualmente il condizionatore aria senza interferire nella selezione della distribu-
zione dell'aria. L'uso continuativo della modalità ricircolo può rendere viziata l'aria all'interno della vettura e favorire
l'appannamento dei cristalli. Si sconsiglia quindi l'uso prolungato di questa funzione.
Pulsante AUTO (Automatico)
Controlla automaticamente la temperatura interna nell'abitacolo regolando la distribuzione e la quantità del flusso d'a-
ria. Eseguendo questa funzione il sistema passa dalla modalità manuale alla modalità automatica e viceversa. Per ulte-
riori informazioni fare riferimento a "Funzionamento automatico" in questo capitolo.
DESCRIZIONE DELLA VETTURA
48
