JEEP COMPASS 2019 Libretto Uso Manutenzione (in Italian)

– Spia Service Adaptive Cruise Control
(Richiesto intervento su Cruise Control
Adattativo) – se in dotazione
Questa spia si accende quando l'ACC non è in
funzione e richiede assistenza. Per ulteriori
informazioni, fare riferimento a "Cruise Con-
trol Adattativo (ACC)" in "Avviamento e fun-
zionamento".
SERV4WD– Spia Service 4WD (Intervento ri-
chiesto sul sistema 4WD) – se in dotazione
Questa spia si illumina per segnalare un gua-
sto nel sistema 4WD. Se la spia rimane ac-
cesa o si accende durante la guida, il sistema
4WD non funziona correttamente e deve es-
sere riparato. Rivolgersi al più presto al cen-
tro assistenziale più vicino e far riparare la
vettura immediatamente.
– Spia Service Forward Collision War-
ning (FCW) (Richiesto intervento su allarme
collisione frontale) – se in dotazione
Questa spia si illumina per segnalare un gua-
sto nel sistema di allarme collisione frontale.
Rivolgersi alla Rete Assistenziale per gli op-
portuni interventi.Per ulteriori informazioni, fare riferimento ad
"Allarme collisione frontale (FCW)" in "Sicu-
rezza".
– Spia Service Stop/Start System (In-
tervento richiesto sul sistema di arresto/
avviamento) – se in dotazione
Questa spia si accende quando il sistema
Stop/Start (Arresto/Avviamento) non funziona
correttamente ed è necessario un intervento
di manutenzione. Rivolgersi alla Rete Assi-
stenziale per gli opportuni interventi.
– Spia Tire Pressure Monitoring Sy-
stem (TPMS) (Sistema di controllo pres-
sione pneumatici (TPMS))
La spia si accende e sul display viene visua-
lizzato un messaggio per segnalare che la
pressione dello pneumatico è inferiore al va-
lore raccomandato e/o che si sta verificando
una lenta perdita di pressione. In questi casi,
la durata degli pneumatici e il consumo di
carburante ottimali non possono essere ga-
rantiti.Se uno o più pneumatici si trovano nella
condizione sopra menzionata, sul display ver-
ranno mostrate le indicazioni corrispondenti
a ciascuno pneumatico.
AVVERTENZA!
Non proseguire la marcia con uno o più
pneumatici sgonfi poiché la manovrabilità
della vettura potrebbe essere compro-
messa. Arrestare la vettura, evitando fre-
nate e sterzate brusche. In caso di foratura
di uno pneumatico, provvedere alla ripara-
zione immediata utilizzando il relativo kit
del sigillante di riparazione pneumatici e
contattare al più presto la Rete Assisten-
ziale.
Ciascuno pneumatico, compreso quello di
scorta (se in dotazione), deve essere verifi-
cato mensilmente a freddo e gonfiato alla
pressione prescritta dal Costruttore e indi-
cata sulla targhetta della vettura o sull'eti-
chetta con i valori di pressione pneumatici.
(In presenza di pneumatici di dimensioni
diverse da quelle prescritte, è necessario co-
noscere la pressione degli pneumatici cor-
retta.)
79

Come funzione di sicurezza aggiuntiva, è in
dotazione il sistema di controllo pressione
pneumatici (TPMS), la cui spia si accende in
presenza di uno o più pneumatici con pres-
sione insufficiente. Di conseguenza, all'illu-
minazione della spia pressione pneumatici
insufficiente, è necessario fermarsi e control-
lare gli pneumatici quanto prima, portandoli,
se necessario, alla pressione corretta. La
guida con una pressione pneumatici insuffi-
ciente provoca il surriscaldamento dello
pneumatico e può causarne il cedimento. Il
gonfiaggio insufficiente aumenta il consumo
di carburante e riduce la durata del batti-
strada; inoltre, può condizionare la manovra-
bilità e l'efficienza frenante della vettura.
È importante notare che la spia TPMS non
sostituisce gli opportuni interventi di manu-
tenzione ed è responsabilità del conducente
mantenere il corretto livello di pressione,
anche nel caso in cui la pressione insuffi-
ciente non sia comunque tale da provocare
l'illuminazione della spia.
La vettura è anche dotata di una spia avaria
TPMS per la segnalazione dell'eventuale mal-
funzionamento del sistema. La spia avariaTPMS è collegata con la spia pressione pneu-
matici insufficiente. Quando il sistema rileva
un'avaria, la spia lampeggia per circa un
minuto e rimane costantemente accesa. Que-
sta sequenza continua ai successivi avvia-
menti della vettura fino al persistere dell'ava-
ria. Quando la spia avaria è accesa, il sistema
potrebbe non essere in grado di rilevare o
segnalare correttamente l'insufficiente pres-
sione degli pneumatici. Le avarie TPMS pos-
sono presentarsi per diversi motivi, fra i quali
il montaggio di pneumatici di ricambio che
interferiscano con il corretto funzionamento
del TPMS. Controllare sempre la spia avaria
TPMS dopo la sostituzione di uno o più pneu-
matici o ruote della vettura per verificare che
gli pneumatici o le ruote di ricambio consen-
tano il corretto funzionamento del TPMS.
AVVERTENZA!
Il sistema TPMS è stato ottimizzato per le
ruote e gli pneumatici originali. Le pres-
sioni e gli allarmi del sistema TPMS sono
stati stabiliti in base alla dimensione degli
pneumatici montati sulla vettura. L'uti-
lizzo di pneumatici di ricambio di dimen-
AVVERTENZA!
sione, tipo e/o disegno diversi può essere
causa di funzionamento anomalo del si-
stema o di danneggiamenti ai sensori. Le
ruote montate in aftermarket possono pro-
vocare danni ai sensori. L'utilizzo di sigil-
lanti per pneumatici in aftermarket po-
trebbe causare il danneggiamento del
sensore del sistema di controllo pressione
pneumatici (TPMS). In seguito all'utilizzo
di sigillante per pneumatici in aftermar-
ket, si raccomanda di rivolgersi alla Rete
Assistenziale per far eseguire il controllo
dei sensori.
— Spia Towing Hook Breakdown (Gua-
sto gancio di traino) – se in dotazione
Questa spia si accende quando è presente un
guasto nel gancio di traino. Rivolgersi alla
Rete Assistenziale per gli opportuni inter-
venti.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
80

Spie gialle
– Spia 4WD Low (4WD gamma bassa)
– se in dotazione
Questa spia avverte il conducente che è stata
selezionata la trazione a quattro ruote motrici
in modalità gamma bassa. Gli alberi di tra-
smissione anteriore e posteriore sono bloc-
cati insieme meccanicamente in modo che le
ruote anteriori e posteriori girino alla stessa
velocità. La gamma bassa fornisce un rap-
porto di riduzione maggiore e quindi una
maggiore coppia trasmessa alle ruote.
Fare riferimento a "Funzionamento della tra-
zione a quattro ruote motrici — se in dota-
zione" in "Avviamento e funzionamento" per
ulteriori informazioni sul funzionamento
della trazione a quattro ruote motrici e sul-
l'uso corretto.
— Spia 4WD Lock (Blocco 4WD)
Questa spia avverte il conducente che è stata
selezionata la trazione a quattro ruote motrici in
modalità LOCK (Blocco). Gli alberi di trasmis-
sione anteriore e posteriore sono bloccati in-
sieme meccanicamente in modo che le ruote
anteriori e posteriori girino alla stessa velocità.
Fare riferimento a "Funzionamento della tra-
zione a quattro ruote motrici" in "Avviamento
e funzionamento" per ulteriori informazioni
sul funzionamento della trazione a quattro
ruote motrici e sull'uso corretto.
– Spia Active Speed Limiter Fault
(Guasto limitatore di velocità attivo) – se in
dotazione
Questa spia si accende quando viene rilevata
un'anomalia nella funzione Active Speed Li-
miter (Limitatore di velocità attivo).
– Spia Diesel Particulate Filter (DPF)
Cleaning In Progress (Pulizia filtro antipar-
ticolato diesel in corso) – Solo modelli die-
sel con filtro DPF (se in dotazione)
Questa spia si accende, o viene visualizzato
un messaggio, per segnalare che il sistema
DPF deve eliminare le sostanze inquinanti
(particolato) intrappolate nel filtro tramite un
processo di rigenerazione. La spia/il messag-
gio viene attivata/o a ogni rigenerazione del
filtro DPF, ma solo se le condizioni di guida
richiedono che il processo venga segnalato al
conducente. Per disattivare la spia/il messag-gio, continuare a guidare la vettura finché il
processo di rigenerazione non viene comple-
tato. In media, il processo dura 15 minuti.
Le condizioni ottimali per completare il pro-
cesso vengono raggiunte guidando a un velo-
cità di 37 miglia/h (60 km/h) con un regime
motore superiore a 2000 giri/min.
Quando la spia/il messaggio si attiva, non
indica un'anomalia della vettura e quindi non
è necessario rivolgersi all'officina.
NOTA:
Su alcune versioni, insieme all'accensione
della spia, viene visualizzato un messaggio
apposito.
AVVERTENZA!
La velocità di marcia deve essere sempre
adeguata alla situazione del traffico e alle
condizioni atmosferiche e deve sempre
essere conforme alle norme di circolazione
stradale.
Il motore può essere spento se la spia del
DPF è accesa; tuttavia, interruzioni ripe-
tute del processo di rigenerazione possono
causare il deterioramento prematuro del-
81

AVVERTENZA!
l'olio motore. Per questo motivo, è impor-
tante attendere la visualizzazione dell'ap-
posito simbolo prima di spegnere il mo-
tore. Non completare la rigenerazione del
DPF con la vettura ferma.
— Spia Forward Collision (Collisione
frontale) — se in dotazione
Questa spia si accende a indicare un possi-
bile incidente con la vettura antistante.
– Spia Forward Collision Warning Off
(Allarme collisione frontale disattivato) – se
in dotazione
Questa spia si accende per segnalare che
l'allarme di collisione frontale è disattivato.
– Spia Immobilizer Fail / VPS Electri-
cal Alarm (Guasto immobilizzatore/Allarme
elettrico VPS)
Questa spia si accende quando il sistema di
allarme antifurto della vettura ha rilevato un
tentativo di penetrare nella vettura.NOTA:
Dopo aver portato il dispositivo di accensione
su RUN (Marcia), la spia Vehicle Security
(Sistema antifurto) potrebbe accendersi se
viene rilevato un problema nel sistema. Que-
sta condizione comporta l'arresto del motore
dopo due secondi.
– Spia Low Diesel Exhaust Emissions
Additive AdBlue (UREA) (Basso livello addi-
tivo AdBlue per emissioni diesel (urea)) –
se in dotazione
La spia Low Diesel Exhaust Emissions Addi-
tive AdBlue (UREA) (Basso livello additivo
AdBlue per emissioni diesel (urea)) si ac-
cende quando il livello di AdBlue (urea) è
basso.
Riempire il serbatoio AdBlue (urea) non ap-
pena possibile con almeno 1,3 galloni (5 litri)
di AdBlue (urea).
Se il rifornimento del serbatoio è terminato
ma il livello di AdBlue (urea) nel serbatoio è
pari a zero, potrebbe essere necessario atten-
dere 2 minuti prima di avviare la vettura.
Fare riferimento ad "Avviamento e funziona-
mento" per ulteriori informazioni.
– Spia Rear Fog (Retronebbia) – se in
dotazione
Questa spia si accende all'inserimento dei
retronebbia.
— Spia Water In Fuel (Presenza di
acqua nel carburante) — se in dotazione
La spia di presenza acqua nel carburante si
illumina quando si rileva acqua nel filtro
carburante. Se la spia rimane accesa, NON
avviare la vettura prima di aver scaricato
l'acqua dal filtro carburante per evitare danni
al motore e rivolgersi alla Rete Assistenziale.
AVVERTENZA!
La presenza di acqua nel circuito di alimen-
tazione può causare gravi danni al sistema
d'iniezione e irregolarità nel funzionamento
del motore. Se la spia si accende, rivolgersi
alla Rete Assistenziale al più presto per far
spurgare l'impianto. Se quanto riportato so-
pra si verifica immediatamente dopo il rifor-
nimento, probabilmente nel serbatoio è stata
inserita dell'acqua: spegnere il motore e ri-
volgersi immediatamente alla Rete Assisten-
ziale.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
82

— Spia di preavviamento — se in
dotazione
Questa spia si accende per circa due secondi
quando il dispositivo di accensione viene
ruotato in posizione RUN (Marcia). A tempe-
rature di esercizio più basse, la durata può
essere superiore. La vettura non si avvierà
fino a quando la spia non scompare.
Per ulteriori informazioni, fare riferimento a
"Avviamento del motore" in "Avviamento e
funzionamento".
NOTA:
La spia di preavviamento potrebbe non ac-
cendersi se la temperatura del collettore di
aspirazione è sufficientemente alta.
Spie verdi
– Spia Active Speed Limiter SET (Limi-
tatore di velocità attivo inserito) – se in
dotazione con quadro strumenti Premium
Questa spia si accende quando il limitatore di
velocità attivo è inserito e impostato a una
velocità specifica.Per ulteriori informazioni, fare riferimento a
"Limitatore di velocità attivo – se in dota-
zione" in "Avviamento e funzionamento".
– Spia Adaptive Cruise Control (ACC)
Set With No Target Detected (Cruise Control
Adattativo (ACC) senza vettura di riferi-
mento) – se in dotazione
Questa spia si accende quando il Cruise Con-
trol Adattativo è inserito e non viene rilevata
la vettura di riferimento. Per ulteriori
informazioni, fare riferimento a "Cruise Con-
trol Adattativo (ACC) — se in dotazione" in
"Avviamento e funzionamento".
— Spia Adaptive Cruise Control (ACC)
Set With Target Detected (Cruise Control
Adattativo (ACC) con vettura di riferimento)
— se in dotazione
Questa spia si accende quando il Cruise Con-
trol Adattativo è inserito e viene rilevata la
vettura di riferimento. Per ulteriori informa-
zioni, fare riferimento a "Cruise Control Adat-
tativo (ACC) — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia LaneSense – se in dotazione
La spia LaneSense è accesa fissa in verde
quando entrambi i limiti della corsia sono
stati rilevati e il sistema è "innescato" e
pronto per fornire avvertenze visive e un'av-
vertenza di coppia in caso si abbandoni invo-
lontariamente la corsia.
Per ulteriori informazioni, fare riferimento a
"LaneSense — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia Park/Headlight On (Luci di
posizione/proiettori accesi)
Questa spia si accende all'inserimento delle
luci di posizione o dei proiettori.
– Spia Front Fog (Fendinebbia) – se in
dotazione
La spia si illumina all'inserimento dei fendi-
nebbia.
83

– Spie Turn Signal (Indicatori di
direzione)
Quando l'indicatore di direzione sinistro o
destro è attivato, la spia Turn Signal (Indica-
tore di direzione) lampeggia indipendente-
mente insieme agli indicatori di direzione
corrispondenti esterni. Gli indicatori di dire-
zione possono essere attivati spostando la
leva di comando multifunzione verso il basso
(sinistra) o verso l'alto (destra).
NOTA:
• Se la vettura percorre più di 1,6 km (1 mi-
glio) con uno degli indicatori di direzione
inseriti si attiva un segnale acustico.
• Se una delle due spie lampeggia con una
cadenza estremamente veloce, controllare
che non vi sia una lampadina esterna non
funzionante.
– Spia Cruise Control SET (Cruise Con-
trol inserito) – se in dotazione con quadro
strumenti Premium
Questa spia si accende quando il controllo
velocità è impostato sulla velocità deside-
rata. Per ulteriori informazioni, fare riferi-
mento a "Cruise Control — se in dotazione" in
"Avviamento e funzionamento".
– Spia Stop/Start Active (Avviamento/
arresto attivo) – se in dotazione
La spia si accende quando la funzione Stop/
Start (Avviamento/Arresto) è in modalità "Au-
tostop" (Arresto automatico).
— Spia Automatic High Beam (Proiet-
tori abbaglianti automatici) — se in dota-
zione
Questa spia segnala l'accensione dei proiet-
tori abbaglianti automatici.
Spie bianche
– Spia Active Speed Limiter Ready (Li-
mitatore di velocità attivo pronto) – se in
dotazione con quadro strumenti Premium
Questa spia si accende quando il limitatore
di velocità attivo è stato attivato, ma non
impostato.
Per ulteriori informazioni, fare riferimento a
"Limitatore di velocità attivo – se in dota-
zione" in "Avviamento e funzionamento".
– Spia Active Speed Limiter SET Indi-
cator Light (Limitatore di velocità attivo
impostato) – se in dotazione con un quadro
strumenti base
Questa spia si accende quando il limitatore
di velocità attivo è inserito e impostato a una
velocità specifica.
Per ulteriori informazioni, fare riferimento a
"Limitatore di velocità attivo – se in dota-
zione" in "Avviamento e funzionamento".
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
84

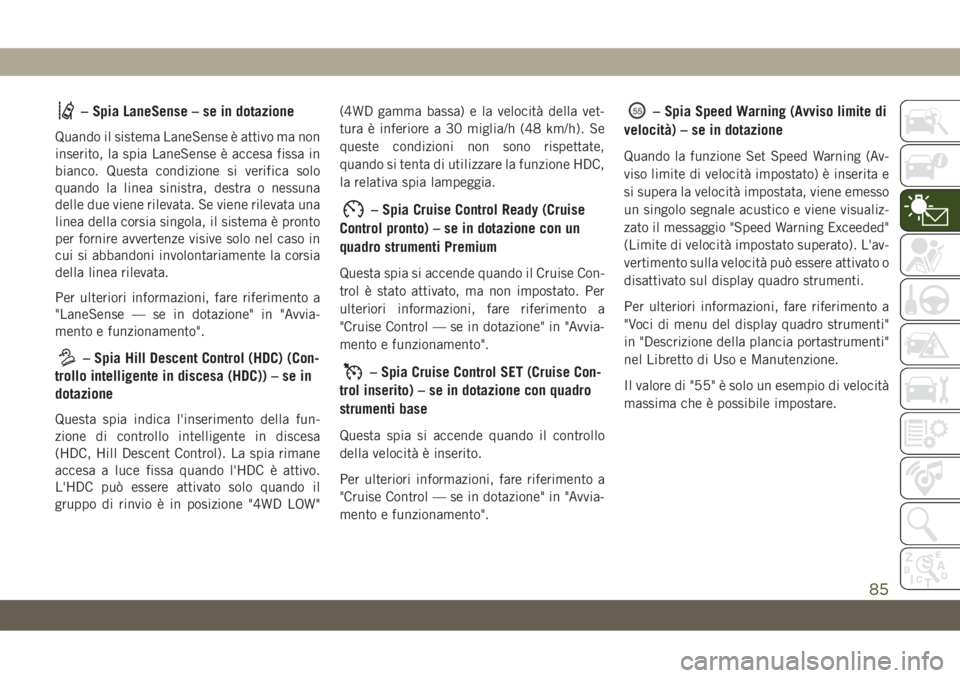

– Spia LaneSense – se in dotazione
Quando il sistema LaneSense è attivo ma non
inserito, la spia LaneSense è accesa fissa in
bianco. Questa condizione si verifica solo
quando la linea sinistra, destra o nessuna
delle due viene rilevata. Se viene rilevata una
linea della corsia singola, il sistema è pronto
per fornire avvertenze visive solo nel caso in
cui si abbandoni involontariamente la corsia
della linea rilevata.
Per ulteriori informazioni, fare riferimento a
"LaneSense — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia Hill Descent Control (HDC) (Con-
trollo intelligente in discesa (HDC)) – se in
dotazione
Questa spia indica l'inserimento della fun-
zione di controllo intelligente in discesa
(HDC, Hill Descent Control). La spia rimane
accesa a luce fissa quando l'HDC è attivo.
L'HDC può essere attivato solo quando il
gruppo di rinvio è in posizione "4WD LOW"(4WD gamma bassa) e la velocità della vet-
tura è inferiore a 30 miglia/h (48 km/h). Se
queste condizioni non sono rispettate,
quando si tenta di utilizzare la funzione HDC,
la relativa spia lampeggia.
– Spia Cruise Control Ready (Cruise
Control pronto) – se in dotazione con un
quadro strumenti Premium
Questa spia si accende quando il Cruise Con-
trol è stato attivato, ma non impostato. Per
ulteriori informazioni, fare riferimento a
"Cruise Control — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia Cruise Control SET (Cruise Con-
trol inserito) – se in dotazione con quadro
strumenti base
Questa spia si accende quando il controllo
della velocità è inserito.
Per ulteriori informazioni, fare riferimento a
"Cruise Control — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia Speed Warning (Avviso limite di
velocità) – se in dotazione
Quando la funzione Set Speed Warning (Av-
viso limite di velocità impostato) è inserita e
si supera la velocità impostata, viene emesso
un singolo segnale acustico e viene visualiz-
zato il messaggio "Speed Warning Exceeded"
(Limite di velocità impostato superato). L'av-
vertimento sulla velocità può essere attivato o
disattivato sul display quadro strumenti.
Per ulteriori informazioni, fare riferimento a
"Voci di menu del display quadro strumenti"
in "Descrizione della plancia portastrumenti"
nel Libretto di Uso e Manutenzione.
Il valore di "55" è solo un esempio di velocità
massima che è possibile impostare.
85

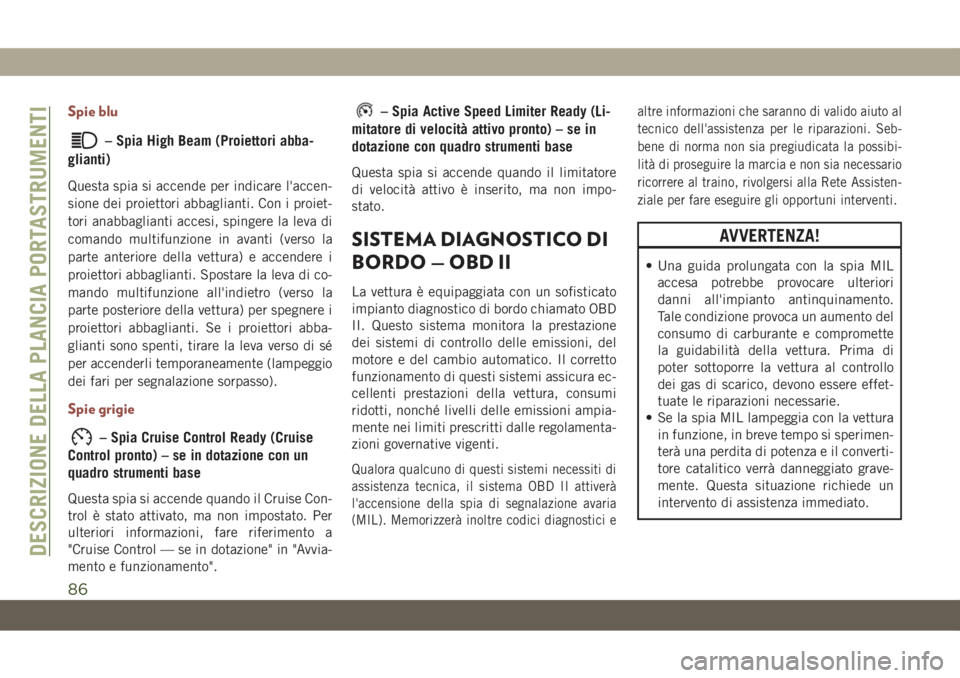

Spie blu
– Spia High Beam (Proiettori abba-
glianti)
Questa spia si accende per indicare l'accen-
sione dei proiettori abbaglianti. Con i proiet-
tori anabbaglianti accesi, spingere la leva di
comando multifunzione in avanti (verso la
parte anteriore della vettura) e accendere i
proiettori abbaglianti. Spostare la leva di co-
mando multifunzione all'indietro (verso la
parte posteriore della vettura) per spegnere i
proiettori abbaglianti. Se i proiettori abba-
glianti sono spenti, tirare la leva verso di sé
per accenderli temporaneamente (lampeggio
dei fari per segnalazione sorpasso).
Spie grigie
– Spia Cruise Control Ready (Cruise
Control pronto) – se in dotazione con un
quadro strumenti base
Questa spia si accende quando il Cruise Con-
trol è stato attivato, ma non impostato. Per
ulteriori informazioni, fare riferimento a
"Cruise Control — se in dotazione" in "Avvia-
mento e funzionamento".
– Spia Active Speed Limiter Ready (Li-
mitatore di velocità attivo pronto) – se in
dotazione con quadro strumenti base
Questa spia si accende quando il limitatore
di velocità attivo è inserito, ma non impo-
stato.
SISTEMA DIAGNOSTICO DI
BORDO — OBD II
La vettura è equipaggiata con un sofisticato
impianto diagnostico di bordo chiamato OBD
II. Questo sistema monitora la prestazione
dei sistemi di controllo delle emissioni, del
motore e del cambio automatico. Il corretto
funzionamento di questi sistemi assicura ec-
cellenti prestazioni della vettura, consumi
ridotti, nonché livelli delle emissioni ampia-
mente nei limiti prescritti dalle regolamenta-
zioni governative vigenti.
Qualora qualcuno di questi sistemi necessiti di
assistenza tecnica, il sistema OBD II attiverà
l'accensione della spia di segnalazione avaria
(MIL). Memorizzerà inoltre codici diagnostici ealtre informazioni che saranno di valido aiuto al
tecnico dell'assistenza per le riparazioni. Seb-
bene di norma non sia pregiudicata la possibi-
lità di proseguire la marcia e non sia necessario
ricorrere al traino, rivolgersi alla Rete Assisten-
ziale per fare eseguire gli opportuni interventi.
AVVERTENZA!
• Una guida prolungata con la spia MIL
accesa potrebbe provocare ulteriori
danni all'impianto antinquinamento.
Tale condizione provoca un aumento del
consumo di carburante e compromette
la guidabilità della vettura. Prima di
poter sottoporre la vettura al controllo
dei gas di scarico, devono essere effet-
tuate le riparazioni necessarie.
• Se la spia MIL lampeggia con la vettura
in funzione, in breve tempo si sperimen-
terà una perdita di potenza e il converti-
tore catalitico verrà danneggiato grave-
mente. Questa situazione richiede un
intervento di assistenza immediato.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
86

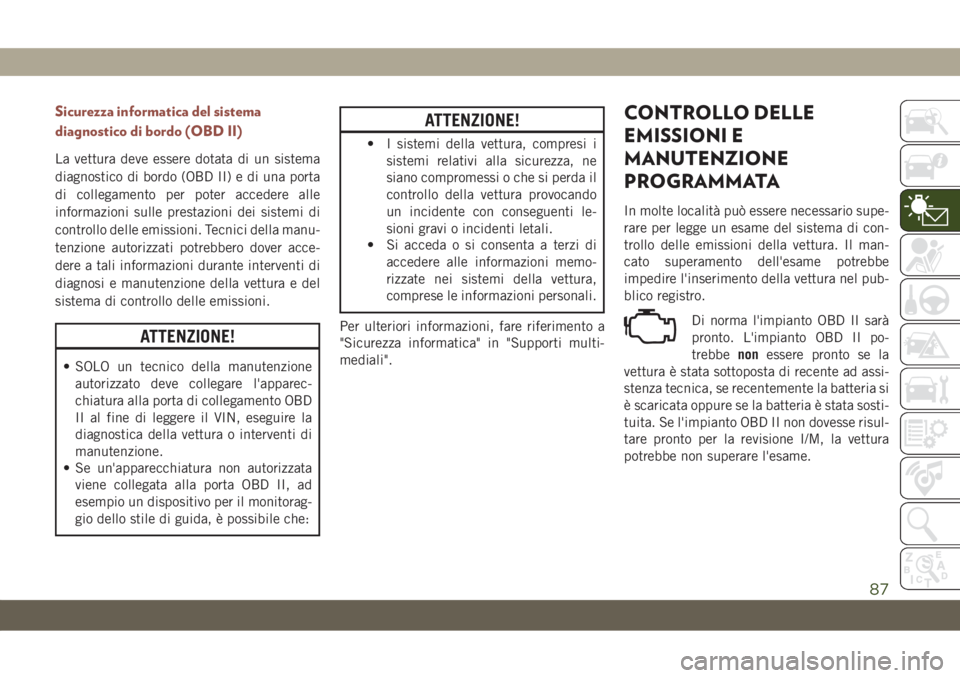

Sicurezza informatica del sistema
diagnostico di bordo (OBD II)
La vettura deve essere dotata di un sistema
diagnostico di bordo (OBD II) e di una porta
di collegamento per poter accedere alle
informazioni sulle prestazioni dei sistemi di
controllo delle emissioni. Tecnici della manu-
tenzione autorizzati potrebbero dover acce-
dere a tali informazioni durante interventi di
diagnosi e manutenzione della vettura e del
sistema di controllo delle emissioni.
ATTENZIONE!
• SOLO un tecnico della manutenzione
autorizzato deve collegare l'apparec-
chiatura alla porta di collegamento OBD
II al fine di leggere il VIN, eseguire la
diagnostica della vettura o interventi di
manutenzione.
• Se un'apparecchiatura non autorizzata
viene collegata alla porta OBD II, ad
esempio un dispositivo per il monitorag-
gio dello stile di guida, è possibile che:
ATTENZIONE!
• I sistemi della vettura, compresi i
sistemi relativi alla sicurezza, ne
siano compromessi o che si perda il
controllo della vettura provocando
un incidente con conseguenti le-
sioni gravi o incidenti letali.
• Si acceda o si consenta a terzi di
accedere alle informazioni memo-
rizzate nei sistemi della vettura,
comprese le informazioni personali.
Per ulteriori informazioni, fare riferimento a
"Sicurezza informatica" in "Supporti multi-
mediali".
CONTROLLO DELLE
EMISSIONI E
MANUTENZIONE
PROGRAMMATA
In molte località può essere necessario supe-
rare per legge un esame del sistema di con-
trollo delle emissioni della vettura. Il man-
cato superamento dell'esame potrebbe
impedire l'inserimento della vettura nel pub-
blico registro.
Di norma l'impianto OBD II sarà
pronto. L'impianto OBD II po-
trebbenonessere pronto se la
vettura è stata sottoposta di recente ad assi-
stenza tecnica, se recentemente la batteria si
è scaricata oppure se la batteria è stata sosti-
tuita. Se l'impianto OBD II non dovesse risul-
tare pronto per la revisione I/M, la vettura
potrebbe non superare l'esame.
87

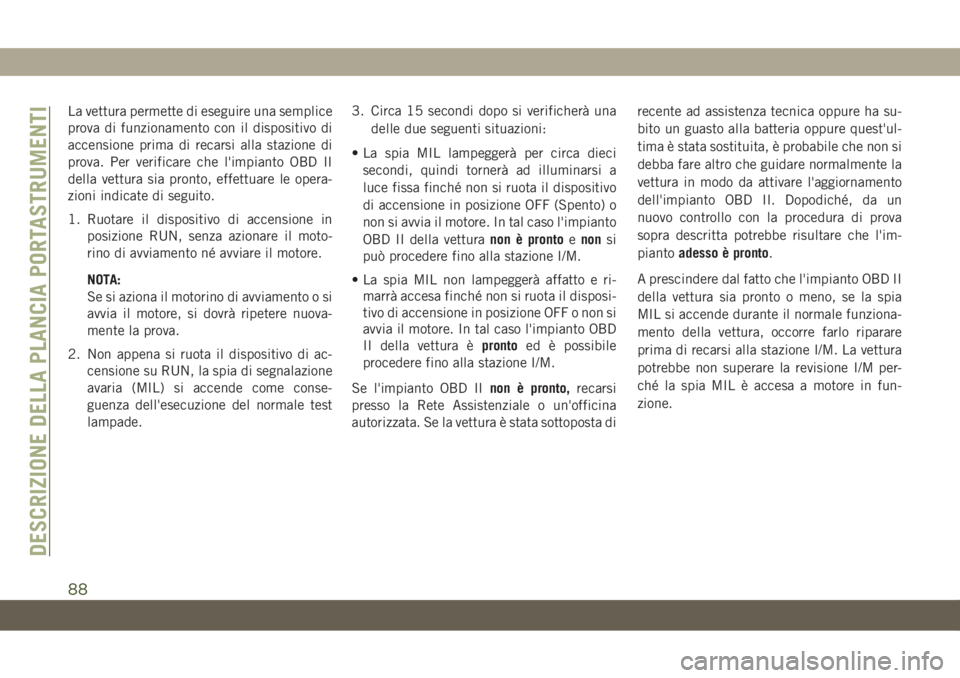

La vettura permette di eseguire una semplice
prova di funzionamento con il dispositivo di
accensione prima di recarsi alla stazione di
prova. Per verificare che l'impianto OBD II
della vettura sia pronto, effettuare le opera-
zioni indicate di seguito.
1. Ruotare il dispositivo di accensione in
posizione RUN, senza azionare il moto-
rino di avviamento né avviare il motore.
NOTA:
Se si aziona il motorino di avviamento o si
avvia il motore, si dovrà ripetere nuova-
mente la prova.
2. Non appena si ruota il dispositivo di ac-
censione su RUN, la spia di segnalazione
avaria (MIL) si accende come conse-
guenza dell'esecuzione del normale test
lampade.3. Circa 15 secondi dopo si verificherà una
delle due seguenti situazioni:
• La spia MIL lampeggerà per circa dieci
secondi, quindi tornerà ad illuminarsi a
luce fissa finché non si ruota il dispositivo
di accensione in posizione OFF (Spento) o
non si avvia il motore. In tal caso l'impianto
OBD II della vetturanon è prontoenonsi
può procedere fino alla stazione I/M.
• La spia MIL non lampeggerà affatto e ri-
marrà accesa finché non si ruota il disposi-
tivo di accensione in posizione OFF o non si
avvia il motore. In tal caso l'impianto OBD
II della vettura èprontoed è possibile
procedere fino alla stazione I/M.
Se l'impianto OBD IInon è pronto,recarsi
presso la Rete Assistenziale o un'officina
autorizzata. Se la vettura è stata sottoposta direcente ad assistenza tecnica oppure ha su-
bito un guasto alla batteria oppure quest'ul-
tima è stata sostituita, è probabile che non si
debba fare altro che guidare normalmente la
vettura in modo da attivare l'aggiornamento
dell'impianto OBD II. Dopodiché, da un
nuovo controllo con la procedura di prova
sopra descritta potrebbe risultare che l'im-
piantoadesso è pronto.
A prescindere dal fatto che l'impianto OBD II
della vettura sia pronto o meno, se la spia
MIL si accende durante il normale funziona-
mento della vettura, occorre farlo riparare
prima di recarsi alla stazione I/M. La vettura
potrebbe non superare la revisione I/M per-
ché la spia MIL è accesa a motore in fun-
zione.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
88
