JEEP COMPASS 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

209

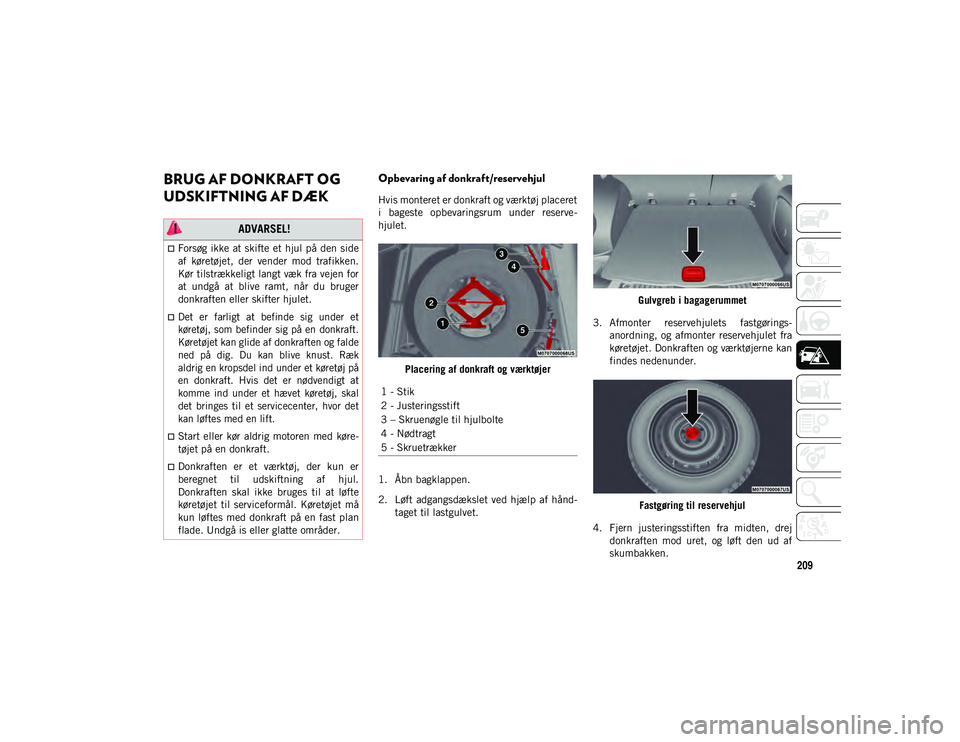

BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK Opbevaring af donkraft/reservehjul
Hvis monteret er donkraft og værktøj placeret
i bageste opbevaringsrum under reserve-
hjulet.
Placering af donkraft og værktøjer
1. Åbn bagklappen.
2. Løft adgangsdækslet ved hjælp af hånd -
taget til lastgulvet. Gulvgreb i bagagerummet
3. Afmonter reservehjulets fastgørings -
anordning, og afmonter reservehjulet fra
køretøjet. Donkraften og værktøjerne kan
findes nedenunder.
Fastgøring til reservehjul
4. Fjern justeringsstiften fra midten, drej donkraften mod uret, og løft den ud af
skumbakken.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side
af køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.

Det er farligt at befinde sig under et
køretøj, som befinder sig på en donkraft.
Køretøjet kan glide af donkraften og falde
ned på dig. Du kan blive knust. Ræk
aldrig en kropsdel ind under et køretøj på
en donkraft. Hvis det er nødvendigt at
komme ind under et hævet køretøj, skal
det bringes til et servicecenter, hvor det
kan løftes med en lift.

Start eller kør aldrig motoren med køre-
tøjet på en donkraft.
Donkraften er et værktøj, der kun er
beregnet til udskiftning af hjul.
Donkraften skal ikke bruges til at løfte
køretøjet til serviceformål. Køretøjet må
kun løftes med donkraft på en fast plan
flade. Undgå is eller glatte områder.
1 - Stik
2 - Justeringsstift
3 – Skruenøgle til hjulbolte
4 - Nødtragt
5 - Skruetrækker
20_MP_UG_DA_EU_t.book Page 209

NØDSITUATION
210

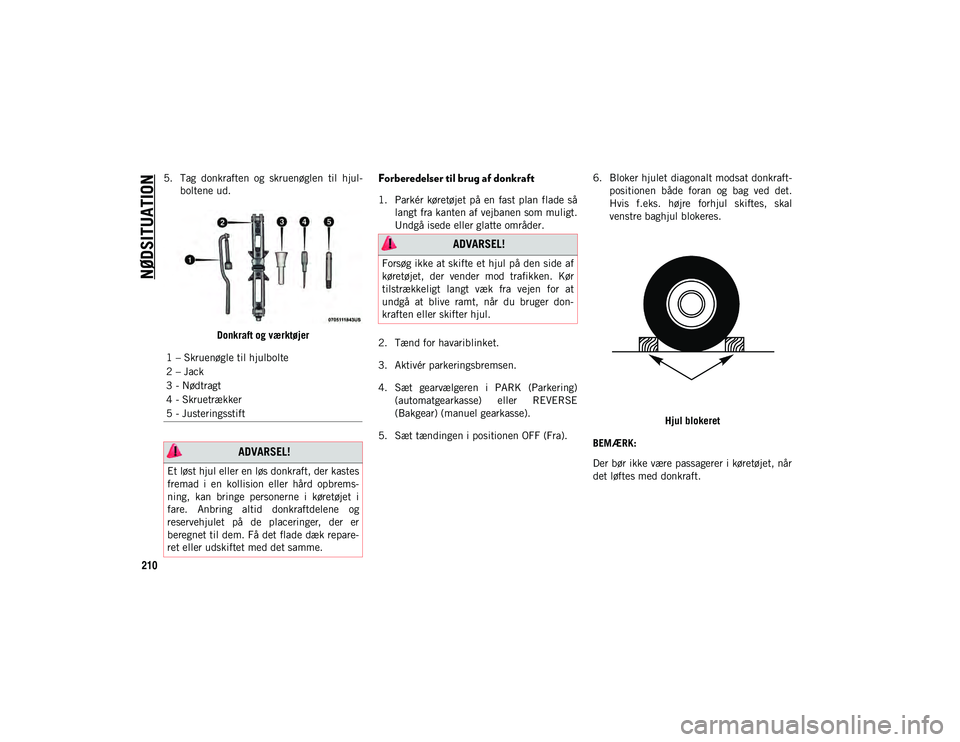

5. Tag donkraften og skruenøglen til hjul-
boltene ud.
Donkraft og værktøjerForberedelser til brug af donkraft
1. Parkér køretøjet på en fast plan flade sålangt fra kanten af vejbanen som muligt.
Undgå isede eller glatte områder.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.
4. Sæt gearvælgeren i PARK (Parkering) (automatgearkasse) eller REVERSE
(Bakgear) (manuel gearkasse).
5. Sæt tændingen i positionen OFF (Fra). 6. Bloker hjulet diagonalt modsat donkraft
-
positionen både foran og bag ved det.
Hvis f.eks. højre forhjul skiftes, skal
venstre baghjul blokeres.
Hjul blokeret
BEMÆRK:
Der bør ikke være passagerer i køretøjet, når
det løftes med donkraft.
1 – Skruenøgle til hjulbolte
2 – Jack
3 - Nødtragt
4 - Skruetrækker
5 - Justeringsstift
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems
-
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og
reservehjulet på de placeringer, der er
beregnet til dem. Få det flade dæk repare -
ret eller udskiftet med det samme.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger don -
kraften eller skifter hjul.
20_MP_UG_DA_EU_t.book Page 210

211
(Forsættes)

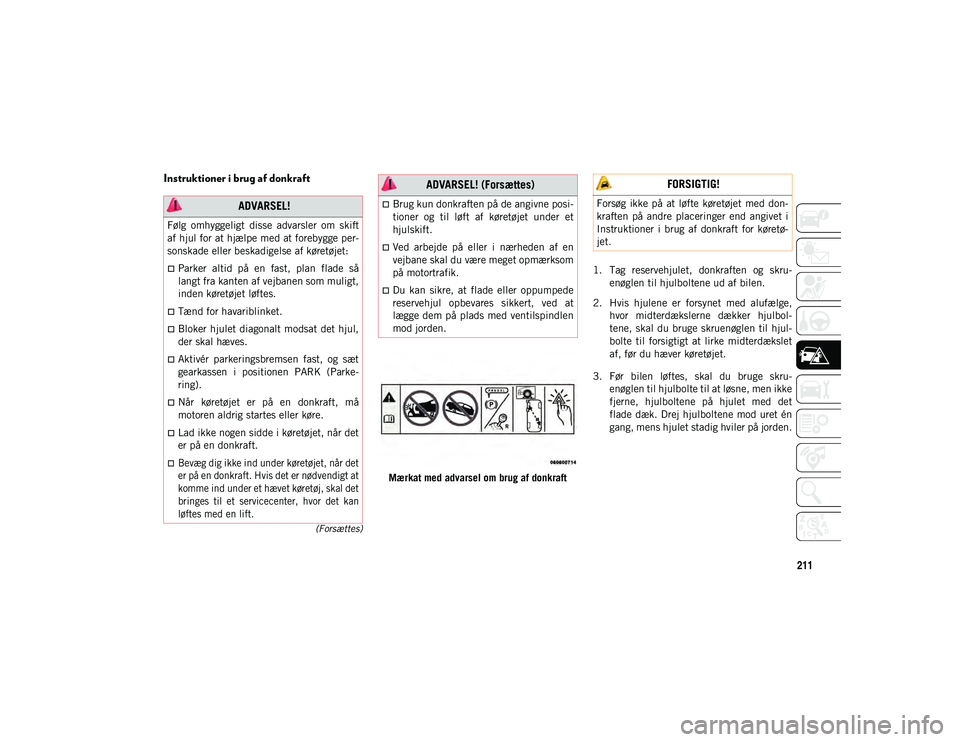

Instruktioner i brug af donkraft
Mærkat med advarsel om brug af donkraft1. Tag reservehjulet, donkraften og skru
-
enøglen til hjulboltene ud af bilen.
2. Hvis hjulene er forsynet med alufælge, hvor midterdækslerne dækker hjulbol -
tene, skal du bruge skruenøglen til hjul -
bolte til forsigtigt at lirke midterdækslet
af, før du hæver køretøjet.
3. Før bilen løftes, skal du bruge skru -
enøglen til hjulbolte til at løsne, men ikke
fjerne, hjulboltene på hjulet med det
flade dæk. Drej hjulboltene mod uret én
gang, mens hjulet stadig hviler på jorden.
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge per -
sonskade eller beskadigelse af køretøjet:
Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
Tænd for havariblinket.
Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
Aktivér parkeringsbremsen fast, og sæt
gearkassen i positionen PARK (Parke-
ring).
Når køretøjet er på en donkraft, må
motoren aldrig startes eller køre.
Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.

Bevæg dig ikke ind under køretøjet, når det
er på en donkraft. Hvis det er nødvendigt at
komme ind under et hævet køretøj, skal det
bringes til et servicecenter, hvor det kan
løftes med en lift.

Brug kun donkraften på de angivne posi -
tioner og til løft af køretøjet under et
hjulskift.
Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
ADVARSEL! (Forsættes) FORSIGTIG!
Forsøg ikke på at løfte køretøjet med don -
kraften på andre placeringer end angivet i
Instruktioner i brug af donkraft for køretø -
jet.
20_MP_UG_DA_EU_t.book Page 211

NØDSITUATION
212

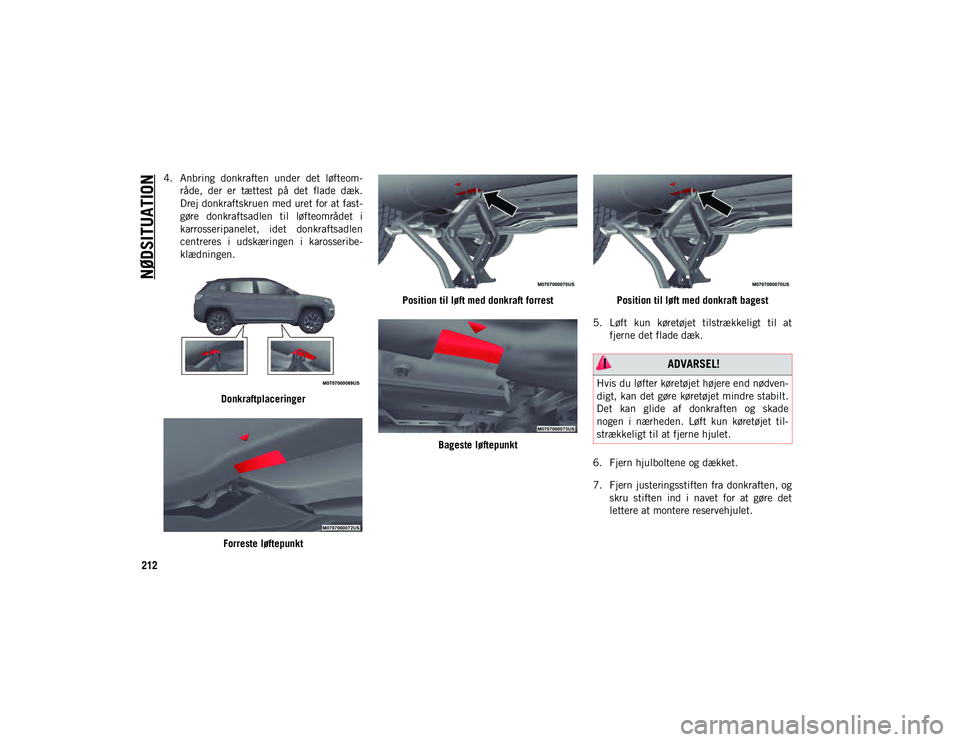

4. Anbring donkraften under det løfteom-
råde, der er tættest på det flade dæk.
Drej donkraftskruen med uret for at fast -
gøre donkraftsadlen til løfteområdet i
karrosseripanelet, idet donkraftsadlen
centreres i udskæringen i karosseribe -
klædningen.
DonkraftplaceringerForreste løftepunkt Position til løft med donkraft forrest
Bageste løftepunkt Position til løft med donkraft bagest
5. Løft kun køretøjet tilstrækkeligt til at fjerne det flade dæk.
6. Fjern hjulboltene og dækket.
7. Fjern justeringsstiften fra donkraften, og skru stiften ind i navet for at gøre det
lettere at montere reservehjulet.
ADVARSEL!
Hvis du løfter køretøjet højere end nødven -
digt, kan det gøre køretøjet mindre stabilt.
Det kan glide af donkraften og skade
nogen i nærheden. Løft kun køretøjet til -
strækkeligt til at fjerne hjulet.
20_MP_UG_DA_EU_t.book Page 212

213

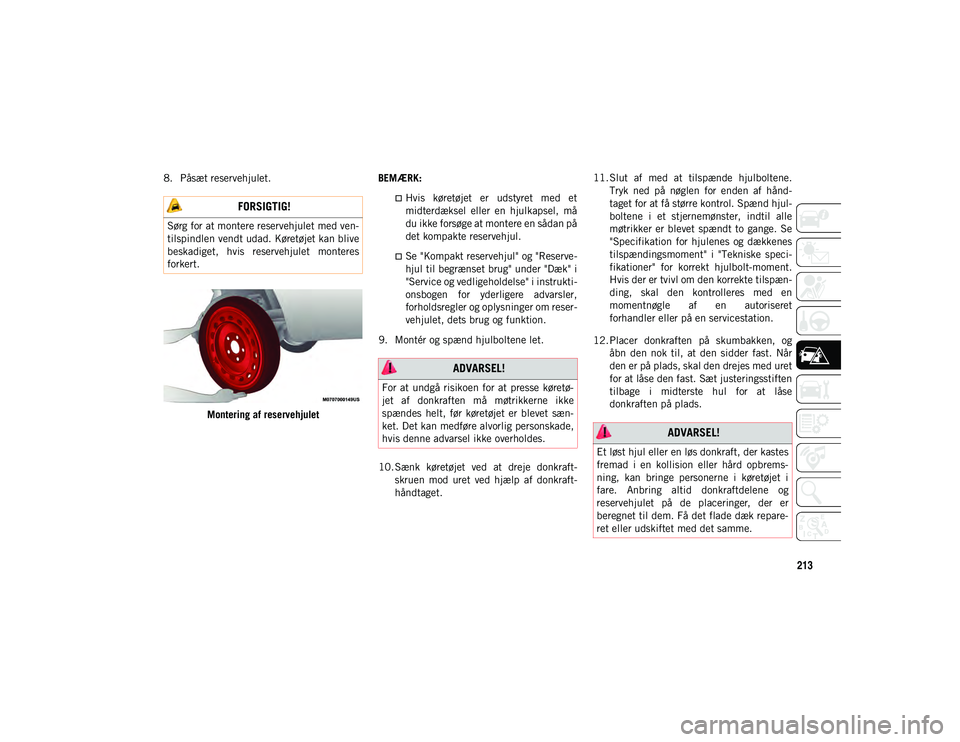

8. Påsæt reservehjulet.Montering af reservehjulet BEMÆRK:
Hvis køretøjet er udstyret med et
midterdæksel eller en hjulkapsel, må
du ikke forsøge at montere en sådan på
det kompakte reservehjul.
Se "Kompakt reservehjul" og "Reserve-
hjul til begrænset brug" under "Dæk" i
"Service og vedligeholdelse" i instrukti-onsbogen for yderligere advarsler,
forholdsregler og oplysninger om reser-vehjulet, dets brug og funktion.
9. Montér og spænd hjulboltene let.
10. Sænk køretøjet ved at dreje donkraft -
skruen mod uret ved hjælp af donkraft -
håndtaget. 11. Slut af med at tilspænde hjulboltene.
Tryk ned på nøglen for enden af hånd -
taget for at få større kontrol. Spænd hjul -
boltene i et stjernemønster, indtil alle
møtrikker er blevet spændt to gange. Se
"Specifikation for hjulenes og dækkenes
tilspændingsmoment" i "Tekniske speci -
fikationer" for korrekt hjulbolt-moment.
Hvis der er tvivl om den korrekte tilspæn -
ding, skal den kontrolleres med en
momentnøgle af en autoriseret
forhandler eller på en servicestation.
12. Placer donkraften på skumbakken, og åbn den nok til, at den sidder fast. Når
den er på plads, skal den drejes med uret
for at låse den fast. Sæt justeringsstiften
tilbage i midterste hul for at låse
donkraften på plads.
FORSIGTIG!
Sørg for at montere reservehjulet med ven -
tilspindlen vendt udad. Køretøjet kan blive
beskadiget, hvis reservehjulet monteres
forkert.
ADVARSEL!
For at undgå risikoen for at presse køretø -
jet af donkraften må møtrikkerne ikke
spændes helt, før køretøjet er blevet sæn -
ket. Det kan medføre alvorlig personskade,
hvis denne advarsel ikke overholdes.
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems -
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og
reservehjulet på de placeringer, der er
beregnet til dem. Få det flade dæk repare -
ret eller udskiftet med det samme.
20_MP_UG_DA_EU_t.book Page 213

NØDSITUATION
214

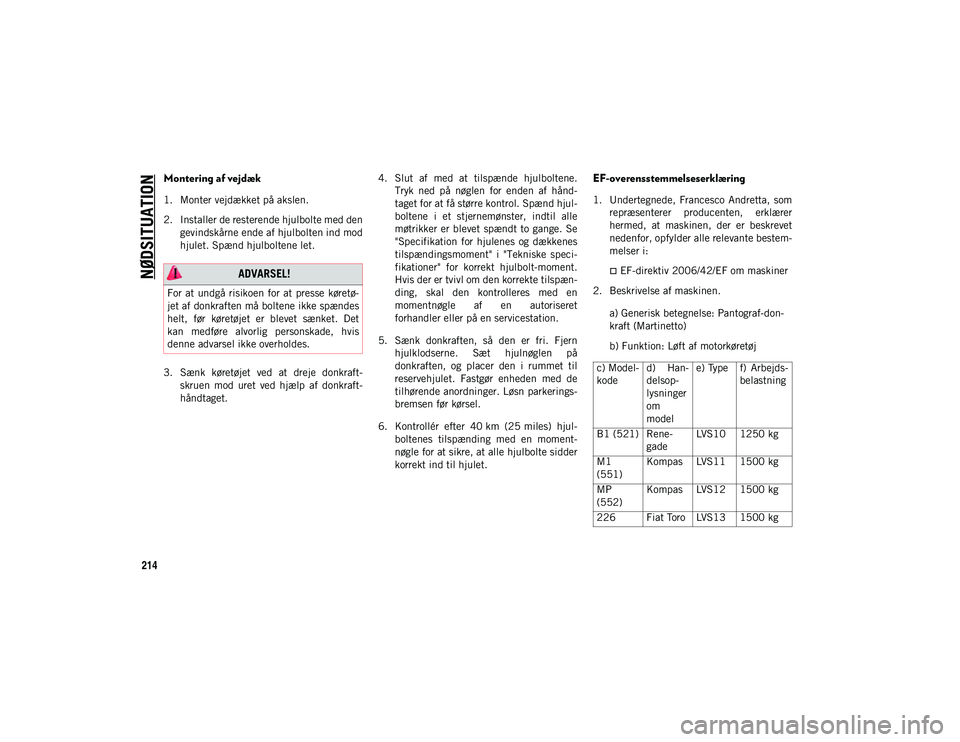

Montering af vejdæk
1. Monter vejdækket på akslen.
2. Installer de resterende hjulbolte med dengevindskårne ende af hjulbolten ind mod
hjulet. Spænd hjulboltene let.
3. Sænk køretøjet ved at dreje donkraft -
skruen mod uret ved hjælp af donkraft -
håndtaget. 4. Slut af med at tilspænde hjulboltene.
Tryk ned på nøglen for enden af hånd -
taget for at få større kontrol. Spænd hjul -
boltene i et stjernemønster, indtil alle
møtrikker er blevet spændt to gange. Se
"Specifikation for hjulenes og dækkenes
tilspændingsmoment" i "Tekniske speci -
fikationer" for korrekt hjulbolt-moment.
Hvis der er tvivl om den korrekte tilspæn -
ding, skal den kontrolleres med en
momentnøgle af en autoriseret
forhandler eller på en servicestation.
5. Sænk donkraften, så den er fri. Fjern hjulklodserne. Sæt hjulnøglen på
donkraften, og placer den i rummet til
reservehjulet. Fastgør enheden med de
tilhørende anordninger. Løsn parkerings -
bremsen før kørsel.
6. Kontrollér efter 40 km (25 miles) hjul -
boltenes tilspænding med en moment -
nøgle for at sikre, at alle hjulbolte sidder
korrekt ind til hjulet.
EF-overensstemmelseserklæring
1. Undertegnede, Francesco Andretta, som repræsenterer producenten, erklærer
hermed, at maskinen, der er beskrevet
nedenfor, opfylder alle relevante bestem -
melser i:
EF-direktiv 2006/42/EF om maskiner
2. Beskrivelse af maskinen.
a) Generisk betegnelse: Pantograf-don -
kraft (Martinetto)
b) Funktion: Løft af motorkøretøj ADVARSEL!
For at undgå risikoen for at presse køretø -
jet af donkraften må boltene ikke spændes
helt, før køretøjet er blevet sænket. Det
kan medføre alvorlig personskade, hvis
denne advarsel ikke overholdes.
c) Model -
kode d) Han
-
delsop -
lysninger
om
model e) Type f) Arbejds
-
belastning
B1 (521) Rene- gadeLVS10 1250 kg
M1
(551) Kompas LVS11 1500 kg
MP
(552) Kompas LVS12 1500 kg
226 Fiat Toro LVS13 1500 kg
20_MP_UG_DA_EU_t.book Page 214

215

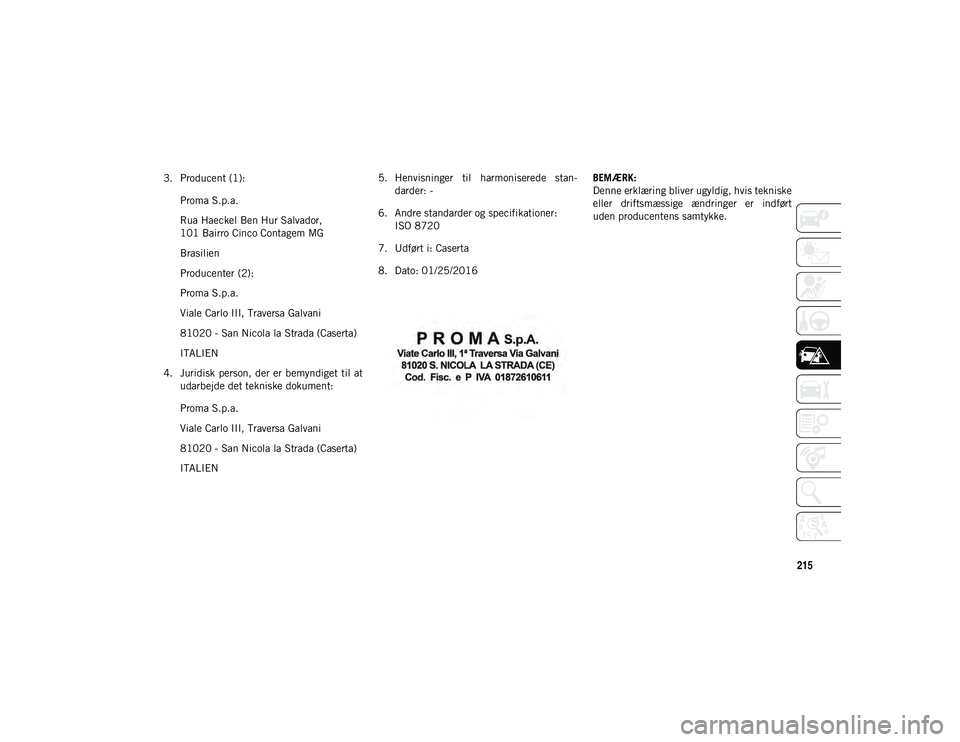

3. Producent (1):Proma S.p.a.
Rua Haeckel Ben Hur Salvador,
101 Bairro Cinco Contagem MG
Brasilien
Producenter (2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
ITALIEN
4. Juridisk person, der er bemyndiget til at udarbejde det tekniske dokument:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 - San Nicola la Strada (Caserta)
ITALIEN 5. Henvisninger til harmoniserede stan
-
darder: -
6. Andre standarder og specifikationer: ISO 8720
7. Udført i: Caserta
8. Dato: 01/25/2016 BEMÆRK:
Denne erklæring bliver ugyldig, hvis tekniske
eller driftsmæssige ændringer er indført
uden producentens samtykke.
20_MP_UG_DA_EU_t.book Page 215

NØDSITUATION
216

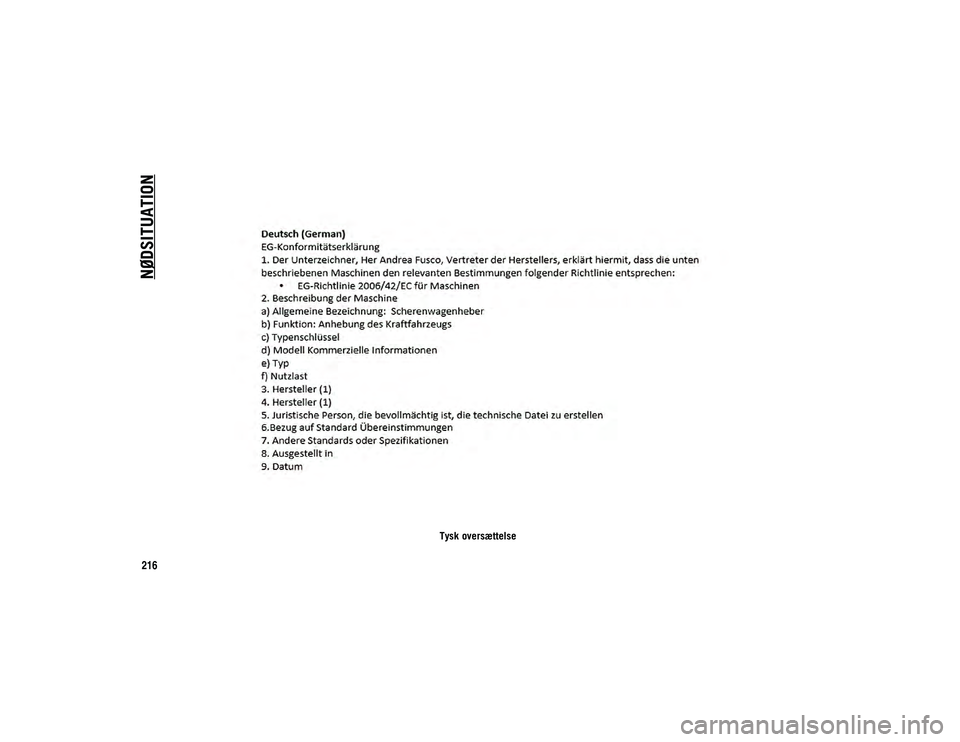

Tysk oversættelse
20_MP_UG_DA_EU_t.book Page 216

217

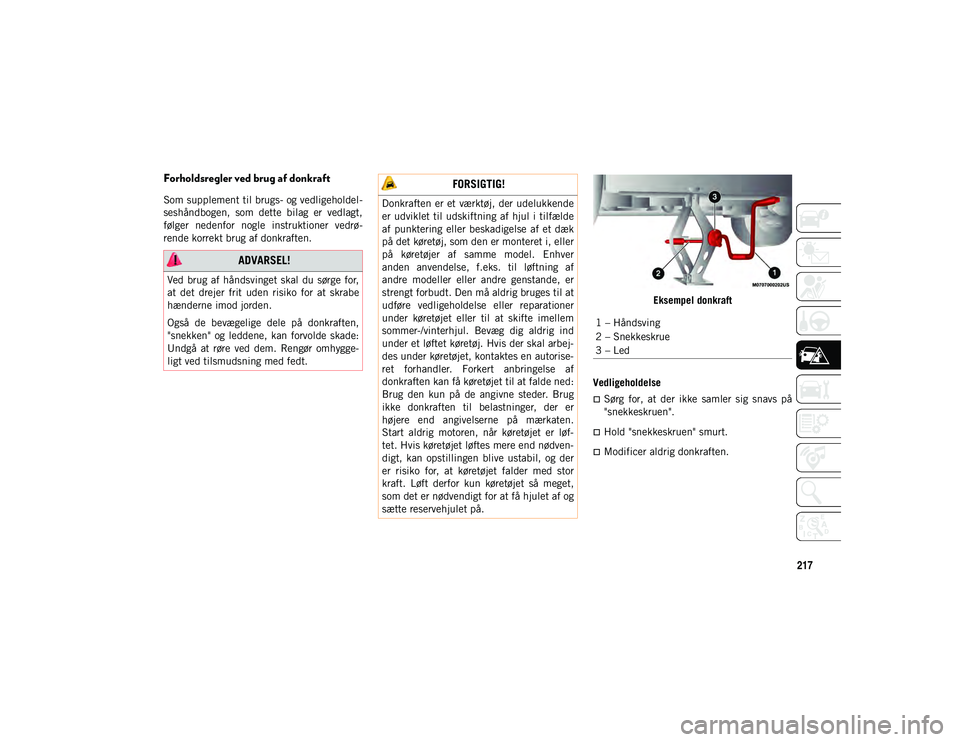

Forholdsregler ved brug af donkraft
Som supplement til brugs- og vedligeholdel-
seshåndbogen, som dette bilag er vedlagt,
følger nedenfor nogle instruktioner vedrø -
rende korrekt brug af donkraften.
Eksempel donkraft
Vedligeholdelse
Sørg for, at der ikke samler sig snavs på
"snekkeskruen".
Hold "snekkeskruen" smurt.
Modificer aldrig donkraften.
ADVARSEL!
Ved brug af håndsvinget skal du sørge for,
at det drejer frit uden risiko for at skrabe
hænderne imod jorden.
Også de bevægelige dele på donkraften,
"snekken" og leddene, kan forvolde skade:
Undgå at røre ved dem. Rengør omhygge -
ligt ved tilsmudsning med fedt.
FORSIGTIG!
Donkraften er et værktøj, der udelukkende
er udviklet til udskiftning af hjul i tilfælde
af punktering eller beskadigelse af et dæk
på det køretøj, som den er monteret i, eller
på køretøjer af samme model. Enhver
anden anvendelse, f.eks. til løftning af
andre modeller eller andre genstande, er
strengt forbudt. Den må aldrig bruges til at
udføre vedligeholdelse eller reparationer
under køretøjet eller til at skifte imellem
sommer-/vinterhjul. Bevæg dig aldrig ind
under et løftet køretøj. Hvis der skal arbej -
des under køretøjet, kontaktes en autorise -
ret forhandler. Forkert anbringelse af
donkraften kan få køretøjet til at falde ned:
Brug den kun på de angivne steder. Brug
ikke donkraften til belastninger, der er
højere end angivelserne på mærkaten.
Start aldrig motoren, når køretøjet er løf -
tet. Hvis køretøjet løftes mere end nødven -
digt, kan opstillingen blive ustabil, og der
er risiko for, at køretøjet falder med stor
kraft. Løft derfor kun køretøjet så meget,
som det er nødvendigt for at få hjulet af og
sætte reservehjulet på.
1 – Håndsving
2 – Snekkeskrue
3 – Led
20_MP_UG_DA_EU_t.book Page 217

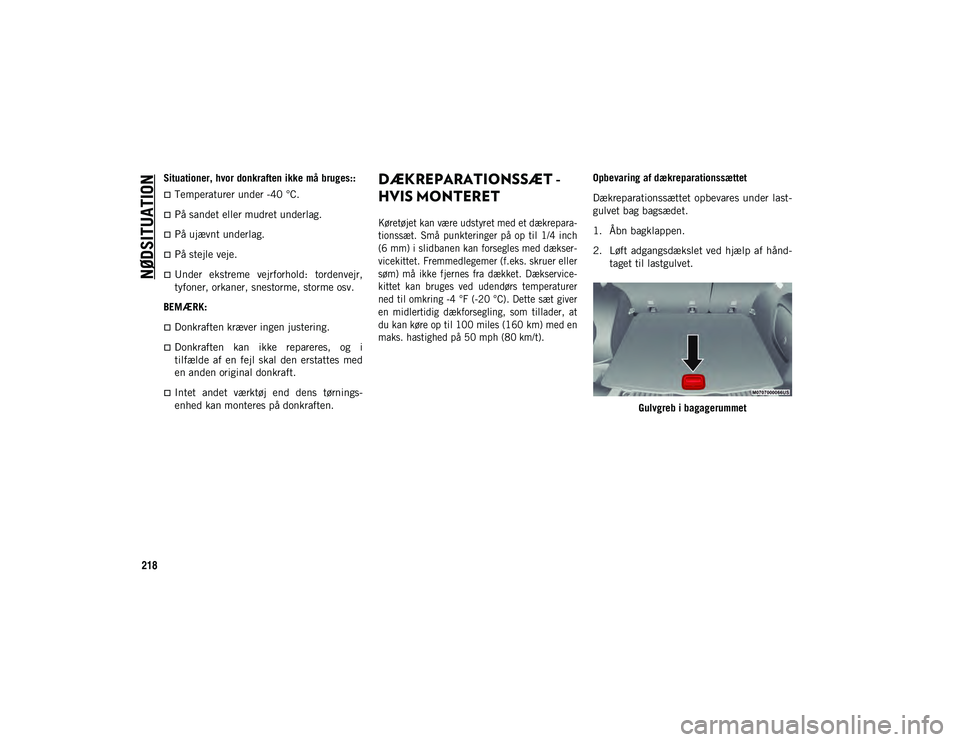

NØDSITUATION
218
Situationer, hvor donkraften ikke må bruges::
Temperaturer under -40 °C.
På sandet eller mudret underlag.
På ujævnt underlag.
På stejle veje.
Under ekstreme vejrforhold: tordenvejr,
tyfoner, orkaner, snestorme, storme osv.
BEMÆRK:
Donkraften kræver ingen justering.
Donkraften kan ikke repareres, og i
tilfælde af en fejl skal den erstattes med
en anden original donkraft.
Intet andet værktøj end dens tørnings-
enhed kan monteres på donkraften.
DÆKREPARATIONSSÆT -
HVIS MONTERET

Køretøjet kan være udstyret med et dækrepara-
tionssæt. Små punkteringer på op til 1/4 inch
(6 mm) i slidbanen kan forsegles med dækser -
vicekittet. Fremmedlegemer (f.eks. skruer eller
søm) må ikke fjernes fra dækket. Dækservice-
kittet kan bruges ved udendørs temperaturer
ned til omkring -4 °F (-20 °C). Dette sæt giver
en midlertidig dækforsegling, som tillader, at
du kan køre op til 100 miles (160 km) med en
maks. hastighed på 50 mph (80 km/t).
Opbevaring af dækreparationssættet
Dækreparationssættet opbevares under last
-
gulvet bag bagsædet.
1. Åbn bagklappen.
2. Løft adgangsdækslet ved hjælp af hånd -
taget til lastgulvet.
Gulvgreb i bagagerummet
20_MP_UG_DA_EU_t.book Page 218
