JEEP COMPASS 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

189

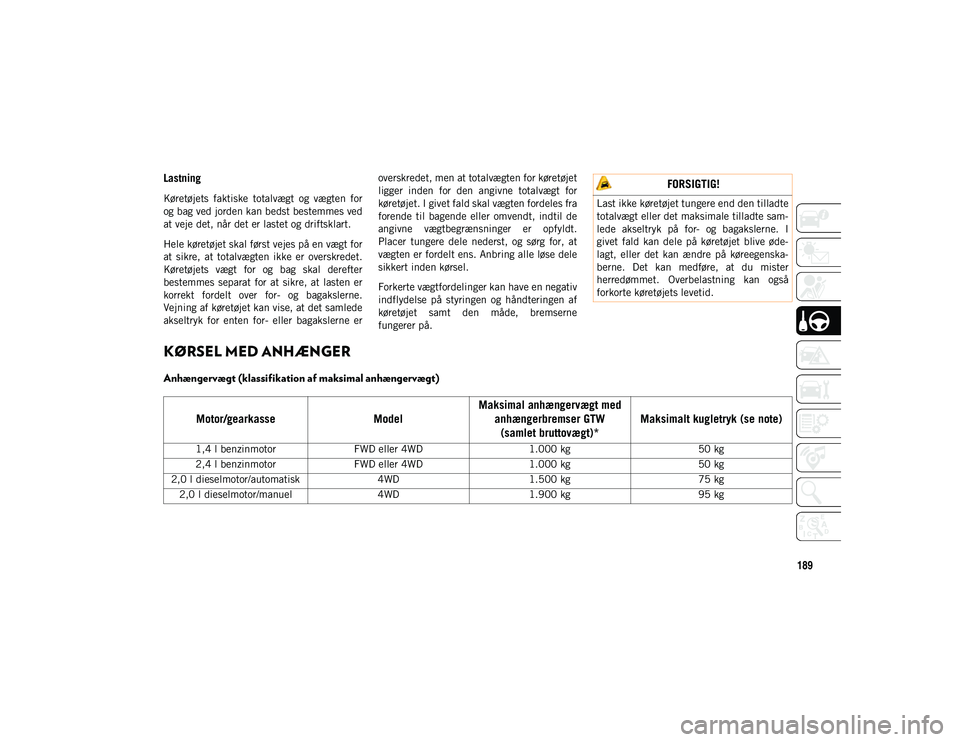

Lastning
Køretøjets faktiske totalvægt og vægten for
og bag ved jorden kan bedst bestemmes ved
at veje det, når det er lastet og driftsklart.
Hele køretøjet skal først vejes på en vægt for
at sikre, at totalvægten ikke er overskredet.
Køretøjets vægt for og bag skal derefter
bestemmes separat for at sikre, at lasten er
korrekt fordelt over for- og bagakslerne.
Vejning af køretøjet kan vise, at det samlede
akseltryk for enten for- eller bagakslerne eroverskredet, men at totalvægten for køretøjet
ligger inden for den angivne totalvægt for
køretøjet. I givet fald skal vægten fordeles fra
forende til bagende eller omvendt, indtil de
angivne vægtbegrænsninger er opfyldt.
Placer tungere dele nederst, og sørg for, at
vægten er fordelt ens. Anbring alle løse dele
sikkert inden kørsel.
Forkerte vægtfordelinger kan have en negativ
indflydelse på styringen og håndteringen af
køretøjet samt den måde, bremserne
fungerer på.
KØRSEL MED ANHÆNGER
Anhængervægt (klassifikation af maksimal anhængervægt)
FORSIGTIG!
Last ikke køretøjet tungere end den tilladte
totalvægt eller det maksimale tilladte sam
-
lede akseltryk på for- og bagakslerne. I
givet fald kan dele på køretøjet blive øde -
lagt, eller det kan ændre på køreegenska -
berne. Det kan medføre, at du mister
herredømmet. Overbelastning kan også
forkorte køretøjets levetid.
Motor/gearkasse ModelMaksimal anhængervægt med
anhængerbremser GTW (samlet bruttovægt)* Maksimalt kugletryk (se note)
1,4 l benzinmotor
FWD eller 4WD 1.000 kg50 kg
2,4 l benzinmotor FWD eller 4WD 1.000 kg50 kg
2,0 l dieselmotor/automatisk 4WD1.500 kg 75 kg
2,0 l dieselmotor/manuel 4WD1.900 kg 95 kg
20_MP_UG_DA_EU_t.book Page 189

START OG BETJENING
190
(Forsættes)
Krav ved kørsel med anhænger
Af hensyn til korrekt tilkørsel af det nye køre-
tøjs kraftoverføringskomponenter anbefales
følgende retningslinjer. Udfør den vedligeholdelse, der er angivet i
"Planlagt service". Se "Planlagt service" i
"Service og vedligeholdelse" for at få oplyst
de korrekte serviceintervaller. Ved kørsel
med anhænger må det samlede tilladte
akseltryk eller den kombinerede totalvægt
aldrig overskrides.
1,6 l dieselmotor
FWD1.000 kg 50 kg
Ved kørsel med en anhænger må den teknisk tilladte totalvægt ikke overskrides med mere end 10 % eller 100 kg (220 lbs), alt efter hvad
der er lavest, forudsat, at kørehastigheden begrænses til 100 km/t (62 mph) eller derunder.
Der henvises til lokal lovgivning for at få oplysninger om maksimal hastighed for kørsel med anhænger.
De nævnte trækgrænser repræsenterer køretøjets maksimale træk ved kombineret bruttomasse ved genstart på en 12 procents hældning
ved havoverfladen.
Ydeevne og økonomi for alle modeller vil blive reduceret ved brug til bugsering.
* Træk af anhænger uden anhængerbremser begrænses til 450 kg (992 lbs).
Motor/gearkasse ModelMaksimal anhængervægt med
anhængerbremser GTW (samlet bruttovægt)* Maksimalt kugletryk (se note)
FORSIGTIG!
Forsøg ikke at trække en anhænger de
første 500 miles (805 km) i en ny bil.
Motoren, akslerne eller andre dele kan
ødelægges.

Når du herefter trækker en anhænger de
første 805 km (500 miles), må du ikke
køre mere end 80 km/t (50 mph), og du
må ikke starte med speederen i bund. Det
hjælper motoren og andre dele af bilen
med at vænne sig til den tungere last.

FORSIGTIG! (Forsættes)
20_MP_UG_DA_EU_t.book Page 190

191
(Forsættes)
(Forsættes)

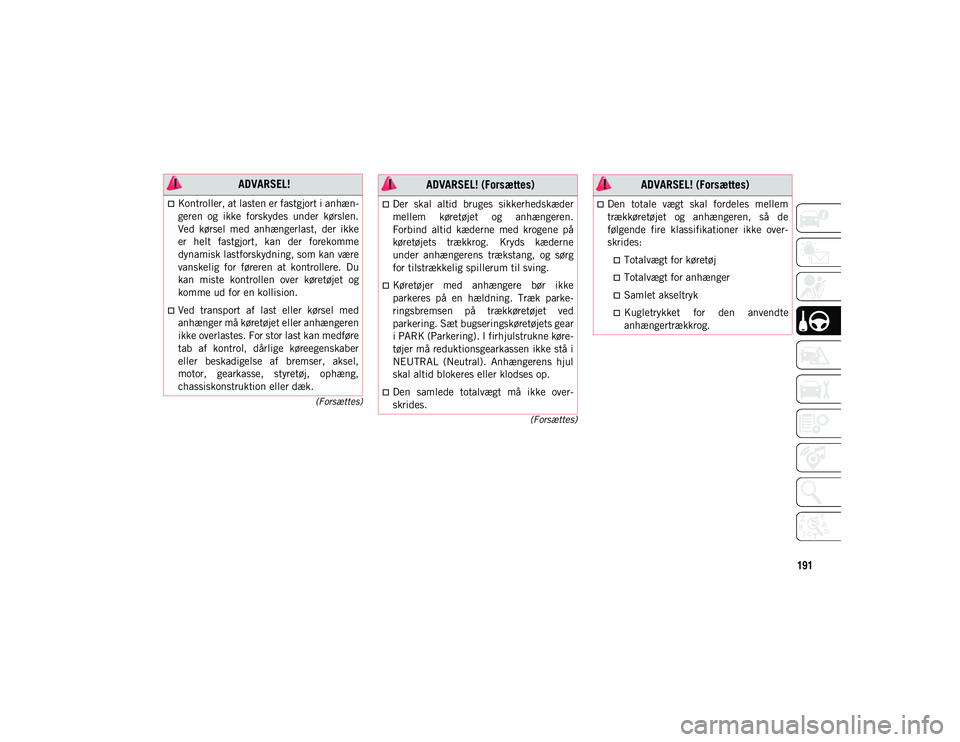

ADVARSEL!
Kontroller, at lasten er fastgjort i anhæn
-
geren og ikke forskydes under kørslen.
Ved kørsel med anhængerlast, der ikke
er helt fastgjort, kan der forekomme
dynamisk lastforskydning, som kan være
vanskelig for føreren at kontrollere. Du
kan miste kontrollen over køretøjet og
komme ud for en kollision.
Ved transport af last eller kørsel med
anhænger må køretøjet eller anhængeren
ikke overlastes. For stor last kan medføre
tab af kontrol, dårlige køreegenskaber
eller beskadigelse af bremser, aksel,
motor, gearkasse, styretøj, ophæng,
chassiskonstruktion eller dæk.
Der skal altid bruges sikkerhedskæder
mellem køretøjet og anhængeren.
Forbind altid kæderne med krogene på
køretøjets trækkrog. Kryds kæderne
under anhængerens trækstang, og sørg
for tilstrækkelig spillerum til sving.
Køretøjer med anhængere bør ikke
parkeres på en hældning. Træk parke-
ringsbremsen på trækkøretøjet ved
parkering. Sæt bugseringskøretøjets gear
i PARK (Parkering). I firhjulstrukne køre-
tøjer må reduktionsgearkassen ikke stå i
NEUTRAL (Neutral). Anhængerens hjul
skal altid blokeres eller klodses op.
Den samlede totalvægt må ikke over -
skrides.
ADVARSEL! (Forsættes)
Den totale vægt skal fordeles mellem
trækkøretøjet og anhængeren, så de
følgende fire klassifikationer ikke over -
skrides:
Totalvægt for køretøj
Totalvægt for anhænger
Samlet akseltryk
Kugletrykket for den anvendte anhængertrækkrog.
ADVARSEL! (Forsættes)
20_MP_UG_DA_EU_t.book Page 191

START OG BETJENING
192

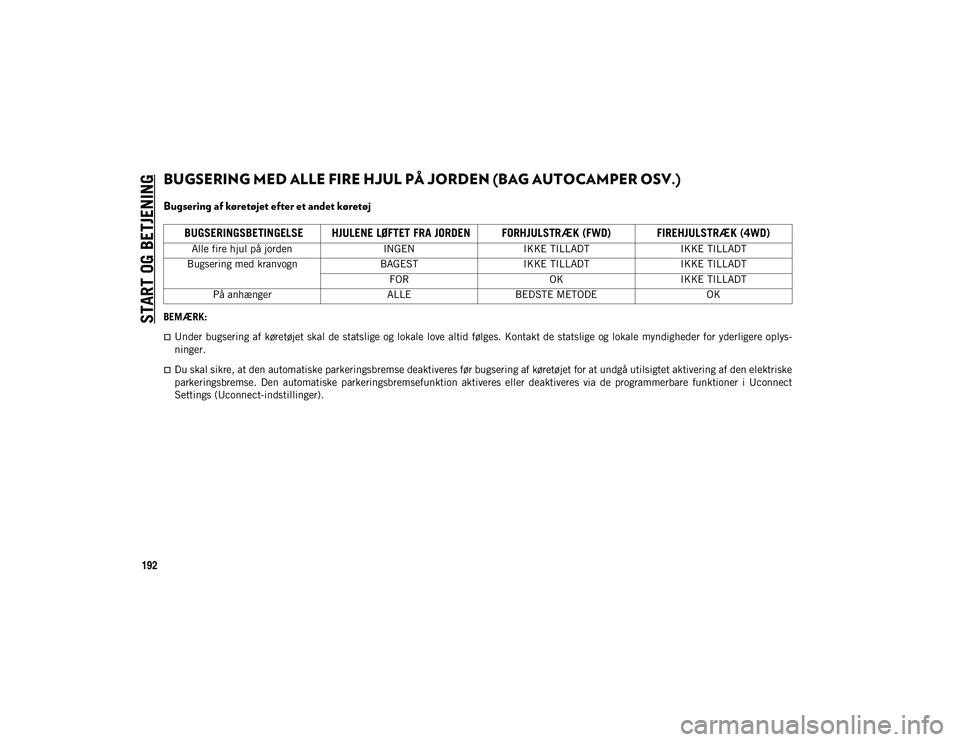

BUGSERING MED ALLE FIRE HJUL PÅ JORDEN (BAG AUTOCAMPER OSV.)
Bugsering af køretøjet efter et andet køretøj
BEMÆRK:
Under bugsering af køretøjet skal de statslige og lokale love altid følges. Kontakt de statslige og lokale myndigheder for yderligere oplys-
ninger.
Du skal sikre, at den automatiske parkeringsbremse deaktiveres før bugsering af køretøjet for at undgå utilsigtet aktivering af den elektriske
parkeringsbremse. Den automatiske parkeringsbremsefunktion aktiveres eller deaktiveres via de programmerbare funktioner i Uconnect
Settings (Uconnect-indstillinger).
BUGSERINGSBETINGELSE HJULENE LØFTET FRA JORDEN FORHJULSTRÆK (FWD) FIREHJULSTRÆK (4WD)
Alle fire hjul på jorden INGENIKKE TILLADT IKKE TILLADT
Bugsering med kranvogn BAGESTIKKE TILLADT IKKE TILLADT
FOR OKIKKE TILLADT
På anhænger ALLEBEDSTE METODE OK
20_MP_UG_DA_EU_t.book Page 192

193

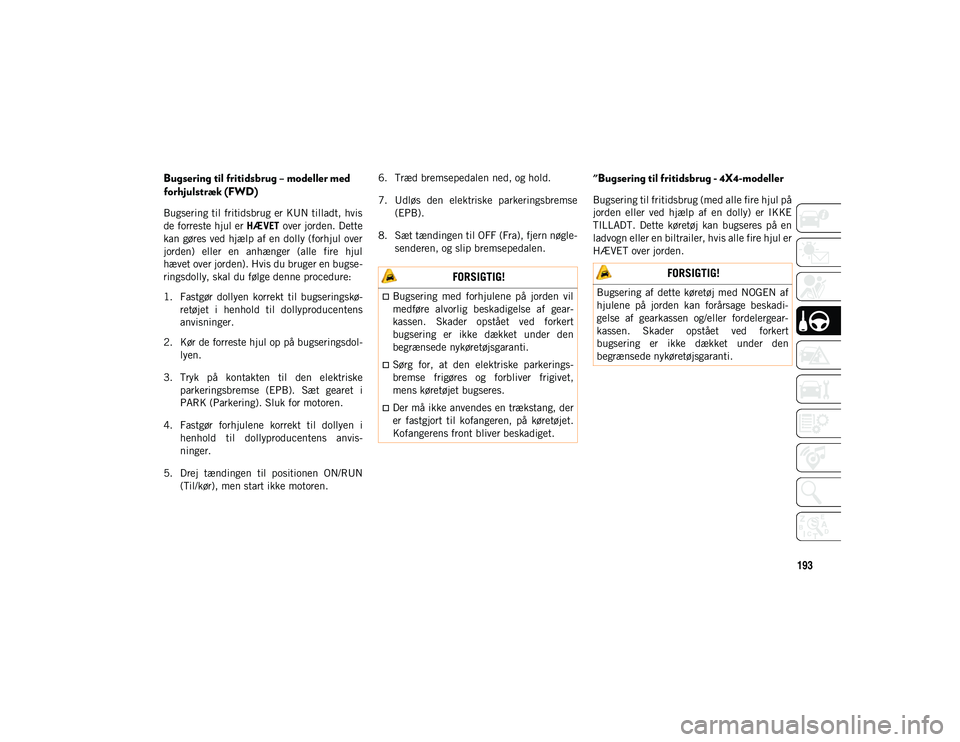

Bugsering til fritidsbrug – modeller med
forhjulstræk (FWD)
Bugsering til fritidsbrug er KUN tilladt, hvis
de forreste hjul er HÆVET over jorden. Dette
kan gøres ved hjælp af en dolly (forhjul over
jorden) eller en anhænger (alle fire hjul
hævet over jorden). Hvis du bruger en bugse -
ringsdolly, skal du følge denne procedure:
1. Fastgør dollyen korrekt til bugseringskø -
retøjet i henhold til dollyproducentens
anvisninger.
2. Kør de forreste hjul op på bugseringsdol -
lyen.
3. Tryk på kontakten til den elektriske parkeringsbremse (EPB). Sæt gearet i
PARK (Parkering). Sluk for motoren.
4. Fastgør forhjulene korrekt til dollyen i henhold til dollyproducentens anvis -
ninger.
5. Drej tændingen til positionen ON/RUN (Til/kør), men start ikke motoren. 6. Træd bremsepedalen ned, og hold.
7. Udløs den elektriske parkeringsbremse
(EPB).
8. Sæt tændingen til OFF (Fra), fjern nøgle -
senderen, og slip bremsepedalen.
"Bugsering til fritidsbrug - 4X4-modeller
Bugsering til fritidsbrug (med alle fire hjul på
jorden eller ved hjælp af en dolly) er IKKE
TILLADT. Dette køretøj kan bugseres på en
ladvogn eller en biltrailer, hvis alle fire hjul er
HÆVET over jorden.
FORSIGTIG!
Bugsering med forhjulene på jorden vil
medføre alvorlig beskadigelse af gear -
kassen. Skader opstået ved forkert
bugsering er ikke dækket under den
begrænsede nykøretøjsgaranti.
Sørg for, at den elektriske parkerings-
bremse frigøres og forbliver frigivet,
mens køretøjet bugseres.
Der må ikke anvendes en trækstang, der
er fastgjort til kofangeren, på køretøjet.
Kofangerens front bliver beskadiget.
FORSIGTIG!
Bugsering af dette køretøj med NOGEN af
hjulene på jorden kan forårsage beskadi -
gelse af gearkassen og/eller fordelergear -
kassen. Skader opstået ved forkert
bugsering er ikke dækket under den
begrænsede nykøretøjsgaranti.
20_MP_UG_DA_EU_t.book Page 193

194
NØDSITUATION

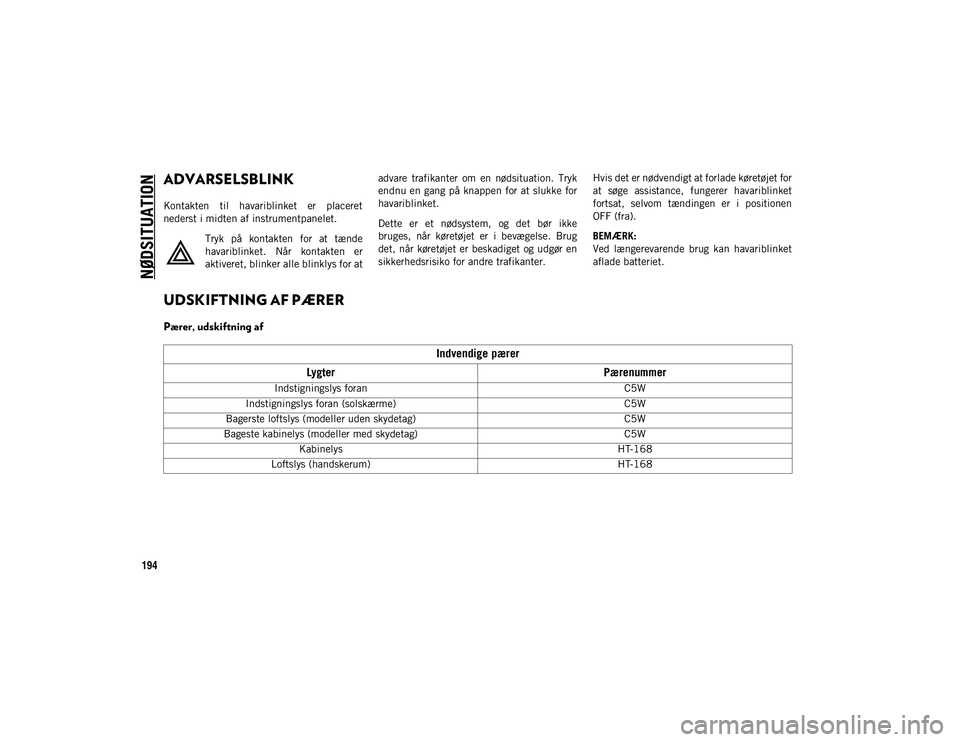

ADVARSELSBLINK
Kontakten til havariblinket er placeret
nederst i midten af instrumentpanelet.Tryk på kontakten for at tænde
havariblinket. Når kontakten er
aktiveret, blinker alle blinklys for at advare trafikanter om en nødsituation. Tryk
endnu en gang på knappen for at slukke for
havariblinket.
Dette er et nødsystem, og det bør ikke
bruges, når køretøjet er i bevægelse. Brug
det, når køretøjet er beskadiget og udgør en
sikkerhedsrisiko for andre trafikanter.
Hvis det er nødvendigt at forlade køretøjet for
at søge assistance, fungerer havariblinket
fortsat, selvom tændingen er i positionen
OFF (fra).
BEMÆRK:
Ved længerevarende brug kan havariblinket
aflade batteriet.
UDSKIFTNING AF PÆRER
Pærer, udskiftning af
Indvendige pærer
Lygter Pærenummer
Indstigningslys foran C5W
Indstigningslys foran (solskærme) C5W
Bagerste loftslys (modeller uden skydetag) C5W
Bageste kabinelys (modeller med skydetag) C5W
Kabinelys HT-168
Loftslys (handskerum) HT-168
20_MP_UG_DA_EU_t.book Page 194

195

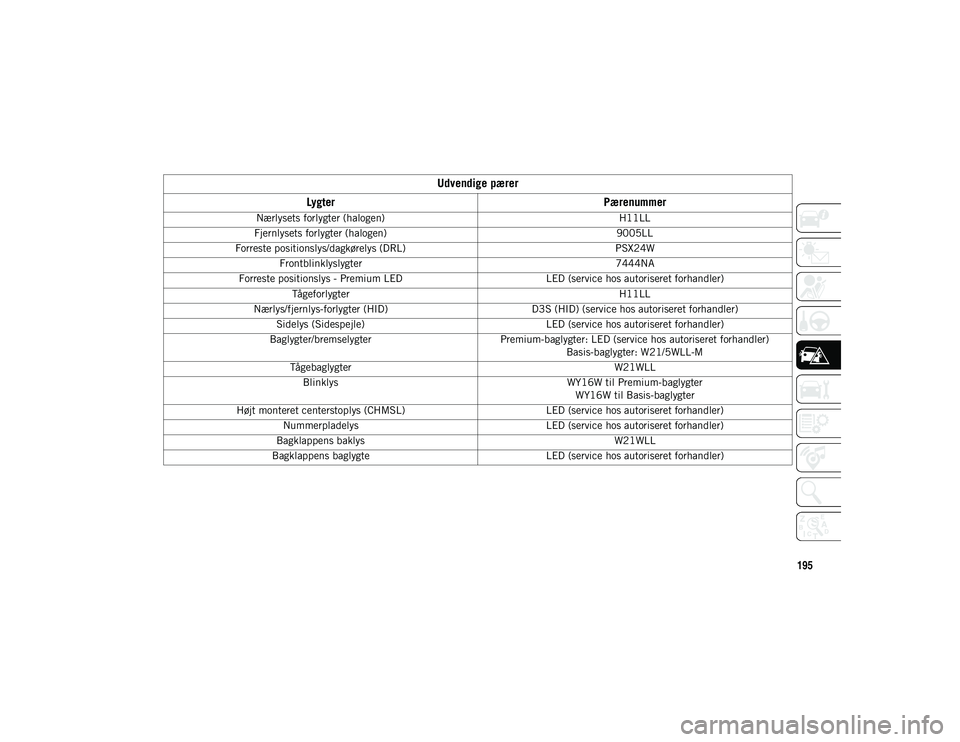

Udvendige pærer
Lygter Pærenummer
Nærlysets forlygter (halogen) H11LL
Fjernlysets forlygter (halogen) 9005LL
Forreste positionslys/dagkørelys (DRL) PSX24W
Frontblinklyslygter 7444NA
Forreste positionslys - Premium LED LED (service hos autoriseret forhandler)
Tågeforlygter H11LL
Nærlys/fjernlys-forlygter (HID) D3S (HID) (service hos autoriseret forhandler)
Sidelys (Sidespejle) LED (service hos autoriseret forhandler)
Baglygter/bremselygter Premium-baglygter: LED (service hos autoriseret forhandler)
Basis-baglygter: W21/5WLL-M
Tågebaglygter W21WLL
Blinklys WY16W til Premium-baglygter
WY16W til Basis-baglygter
Højt monteret centerstoplys (CHMSL) LED (service hos autoriseret forhandler)
Nummerpladelys LED (service hos autoriseret forhandler)
Bagklappens baklys W21WLL
Bagklappens baglygte LED (service hos autoriseret forhandler)
20_MP_UG_DA_EU_t.book Page 195

NØDSITUATION
196

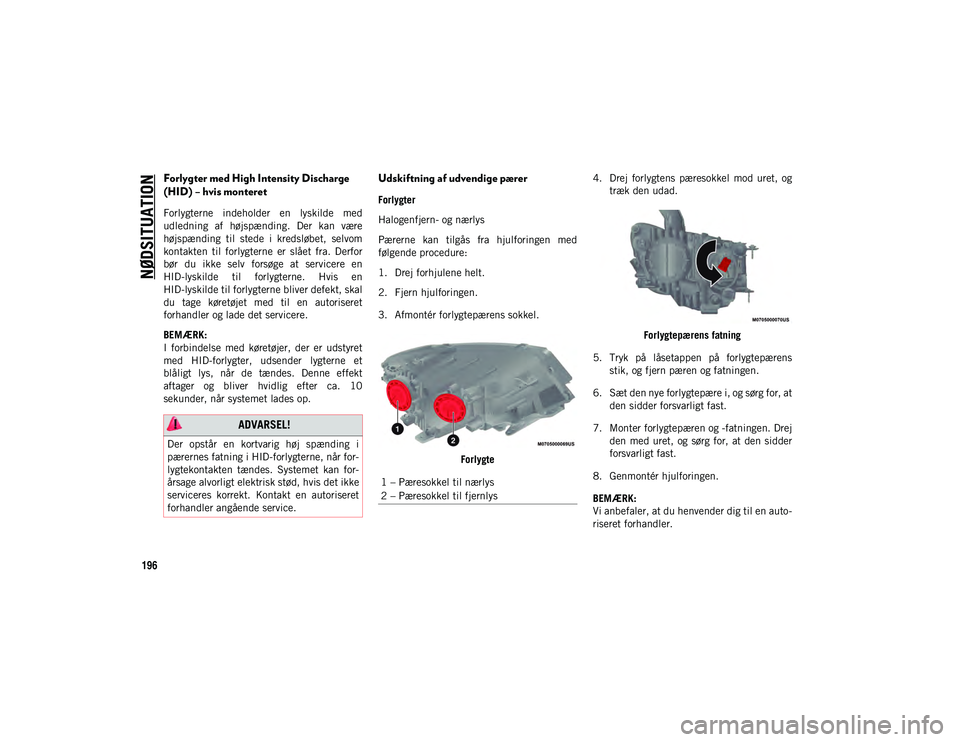

Forlygter med High Intensity Discharge
(HID) – hvis monteret
Forlygterne indeholder en lyskilde med
udledning af højspænding. Der kan være
højspænding til stede i kredsløbet, selvom
kontakten til forlygterne er slået fra. Derfor
bør du ikke selv forsøge at servicere en
HID-lyskilde til forlygterne. Hvis en
HID-lyskilde til forlygterne bliver defekt, skal
du tage køretøjet med til en autoriseret
forhandler og lade det servicere.
BEMÆRK:
I forbindelse med køretøjer, der er udstyret
med HID-forlygter, udsender lygterne et
blåligt lys, når de tændes. Denne effekt
aftager og bliver hvidlig efter ca. 10
sekunder, når systemet lades op.
Udskiftning af udvendige pærer
Forlygter
Halogenfjern- og nærlys
Pærerne kan tilgås fra hjulforingen med
følgende procedure:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér forlygtepærens sokkel.Forlygte 4. Drej forlygtens pæresokkel mod uret, og
træk den udad.
Forlygtepærens fatning
5. Tryk på låsetappen på forlygtepærens stik, og fjern pæren og fatningen.
6. Sæt den nye forlygtepære i, og sørg for, at den sidder forsvarligt fast.
7. Monter forlygtepæren og -fatningen. Drej den med uret, og sørg for, at den sidder
forsvarligt fast.
8. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler.
ADVARSEL!
Der opstår en kortvarig høj spænding i
pærernes fatning i HID-forlygterne, når for -
lygtekontakten tændes. Systemet kan for -
årsage alvorligt elektrisk stød, hvis det ikke
serviceres korrekt. Kontakt en autoriseret
forhandler angående service.
1 – Pæresokkel til nærlys
2 – Pæresokkel til fjernlys
20_MP_UG_DA_EU_t.book Page 196

197

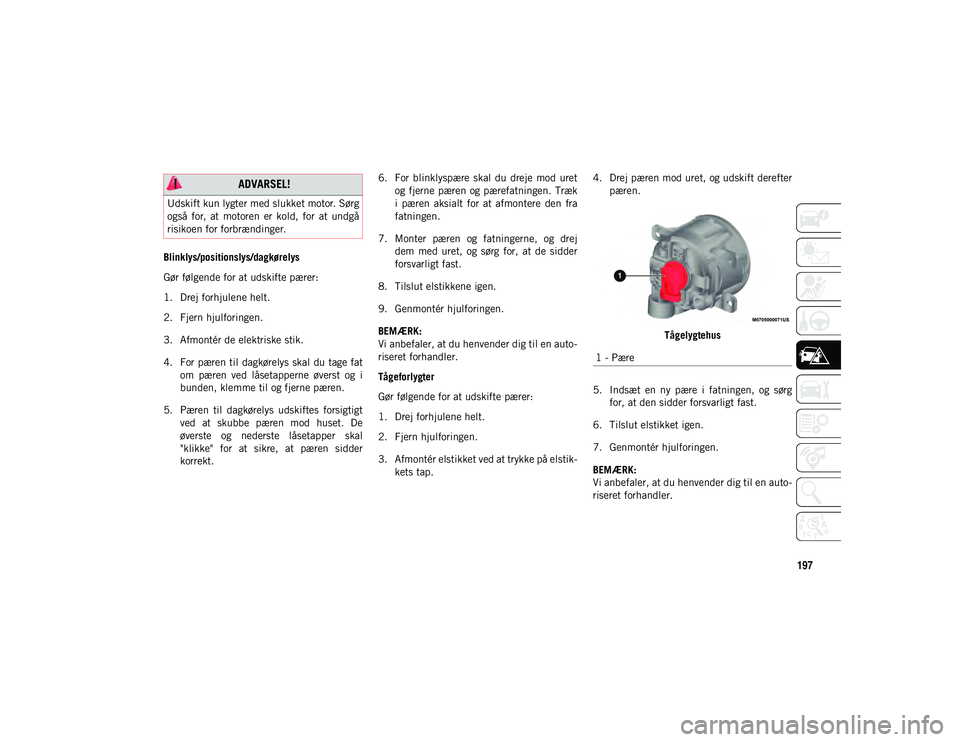

Blinklys/positionslys/dagkørelys
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér de elektriske stik.
4. For pæren til dagkørelys skal du tage fatom pæren ved låsetapperne øverst og i
bunden, klemme til og fjerne pæren.
5. Pæren til dagkørelys udskiftes forsigtigt ved at skubbe pæren mod huset. De
øverste og nederste låsetapper skal
"klikke" for at sikre, at pæren sidder
korrekt. 6. For blinklyspære skal du dreje mod uret
og fjerne pæren og pærefatningen. Træk
i pæren aksialt for at afmontere den fra
fatningen.
7. Monter pæren og fatningerne, og drej dem med uret, og sørg for, at de sidder
forsvarligt fast.
8. Tilslut elstikkene igen.
9. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler.
Tågeforlygter
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér elstikket ved at trykke på elstik -
kets tap. 4. Drej pæren mod uret, og udskift derefter
pæren.
Tågelygtehus
5. Indsæt en ny pære i fatningen, og sørg for, at den sidder forsvarligt fast.
6. Tilslut elstikket igen.
7. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler.
ADVARSEL!
Udskift kun lygter med slukket motor. Sørg
også for, at motoren er kold, for at undgå
risikoen for forbrændinger.
1 - Pære
20_MP_UG_DA_EU_t.book Page 197

NØDSITUATION
198

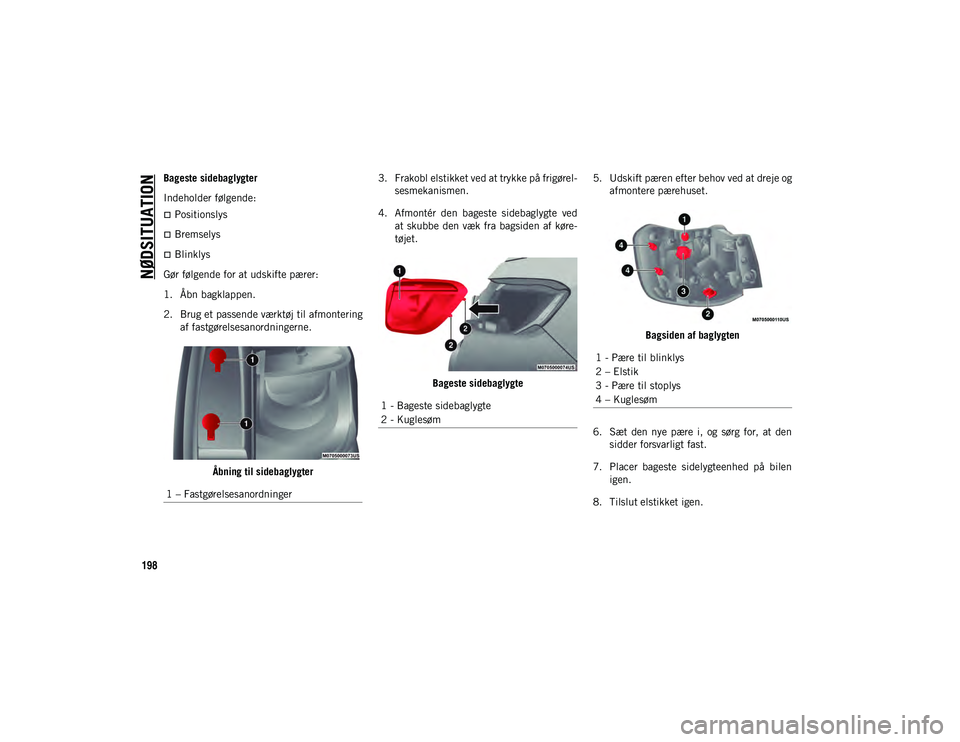

Bageste sidebaglygter
Indeholder følgende:
Positionslys
Bremselys
Blinklys
Gør følgende for at udskifte pærer:
1. Åbn bagklappen.
2. Brug et passende værktøj til afmontering af fastgørelsesanordningerne.
Åbning til sidebaglygter 3. Frakobl elstikket ved at trykke på frigørel
-
sesmekanismen.
4. Afmontér den bageste sidebaglygte ved at skubbe den væk fra bagsiden af køre -
tøjet.
Bageste sidebaglygte 5. Udskift pæren efter behov ved at dreje og
afmontere pærehuset.
Bagsiden af baglygten
6. Sæt den nye pære i, og sørg for, at den sidder forsvarligt fast.
7. Placer bageste sidelygteenhed på bilen igen.
8. Tilslut elstikket igen.
1 – Fastgørelsesanordninger
1 - Bageste sidebaglygte
2 - Kuglesøm
1 - Pære til blinklys
2 – Elstik
3 - Pære til stoplys
4 – Kuglesøm
20_MP_UG_DA_EU_t.book Page 198
