JEEP COMPASS 2020 Manual de Uso e Manutenção (in Portuguese)

209
(Continuação)

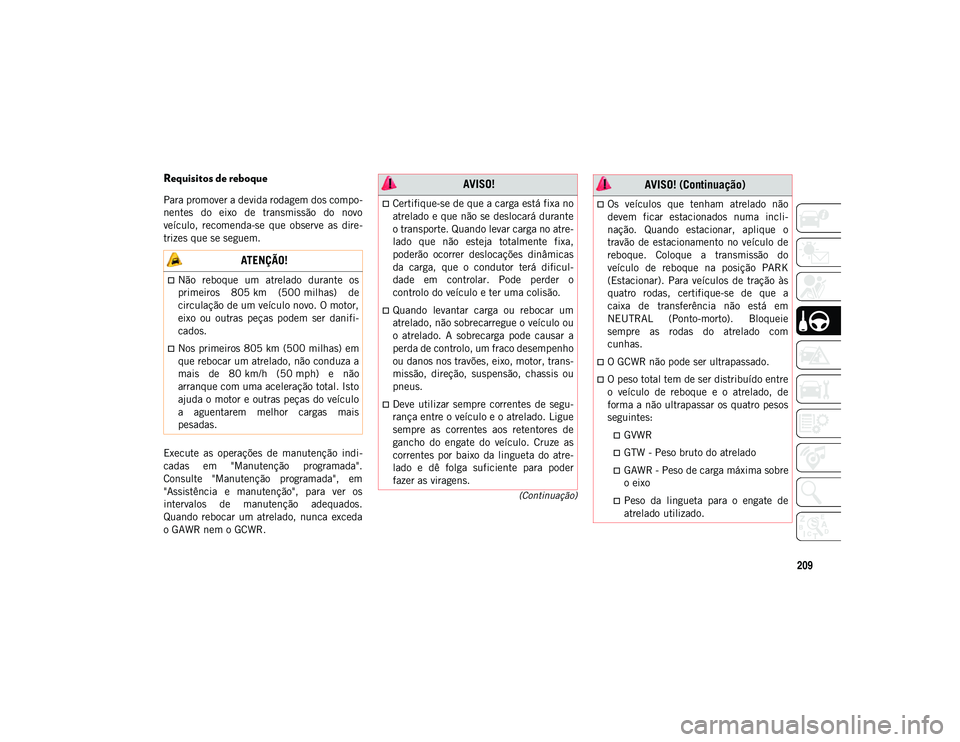

Requisitos de reboque
Para promover a devida rodagem dos compo-
nentes do eixo de transmissão do novo
veículo, recomenda-se que observe as dire -
trizes que se seguem.
Execute as operações de manutenção indi -
cadas em "Manutenção programada".
Consulte "Manutenção programada", em
"Assistência e manutenção", para ver os
intervalos de manutenção adequados.
Quando rebocar um atrelado, nunca exceda
o GAWR nem o GCWR.
ATENÇÃO!
Não reboque um atrelado durante os
primeiros 805 km (500 milhas) de
circulação de um veículo novo. O motor,
eixo ou outras peças podem ser danifi -
cados.
Nos primeiros 805 km (500 milhas) em
que rebocar um atrelado, não conduza a
mais de 80 km/h (50 mph) e não arranque com uma aceleração total. Isto
ajuda o motor e outras peças do veículo
a aguentarem melhor cargas mais
pesadas.
AVISO!
Certifique-se de que a carga está fixa no
atrelado e que não se deslocará durante
o transporte. Quando levar carga no atre-
lado que não esteja totalmente fixa,
poderão ocorrer deslocações dinâmicas
da carga, que o condutor terá dificul -
dade em controlar. Pode perder o
controlo do veículo e ter uma colisão.
Quando levantar carga ou rebocar um
atrelado, não sobrecarregue o veículo ou
o atrelado. A sobrecarga pode causar a
perda de controlo, um fraco desempenho
ou danos nos travões, eixo, motor, trans-
missão, direção, suspensão, chassis ou
pneus.
Deve utilizar sempre correntes de segu -
rança entre o veículo e o atrelado. Ligue
sempre as correntes aos retentores de
gancho do engate do veículo. Cruze as
correntes por baixo da lingueta do atre-
lado e dê folga suficiente para poder
fazer as viragens.
Os veículos que tenham atrelado não
devem ficar estacionados numa incli -
nação. Quando estacionar, aplique o
travão de estacionamento no veículo de
reboque. Coloque a transmissão do
veículo de reboque na posição PARK
(Estacionar). Para veículos de tração às
quatro rodas, certifique-se de que a
caixa de transferência não está em
NEUTRAL (Ponto-morto). Bloqueie
sempre as rodas do atrelado com
cunhas.
O GCWR não pode ser ultrapassado.
O peso total tem de ser distribuído entre
o veículo de reboque e o atrelado, de
forma a não ultrapassar os quatro pesos
seguintes:
GVWR
GTW - Peso bruto do atrelado
GAWR - Peso de carga máxima sobre
o eixo
Peso da lingueta para o engate de
atrelado utilizado.
AVISO! (Continuação)
20_MP_UG_PT_EU_t.book Page 209

ARRANQUE E FUNCIONAMENTO
210

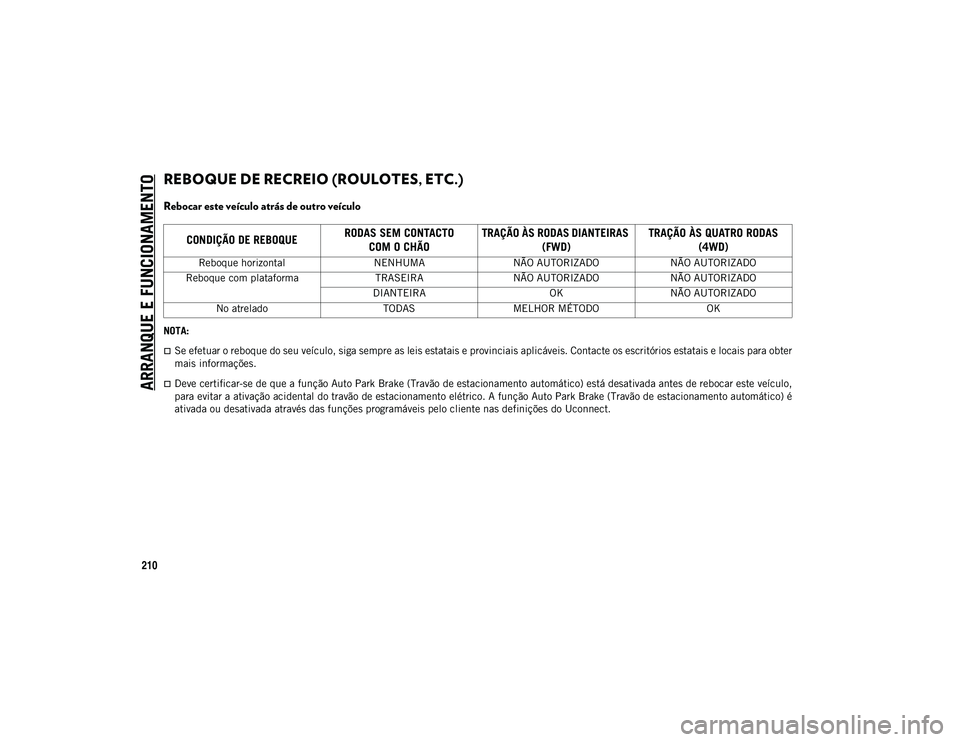

REBOQUE DE RECREIO (ROULOTES, ETC.)
Rebocar este veículo atrás de outro veículo
NOTA:
Se efetuar o reboque do seu veículo, siga sempre as leis estatais e provinciais aplicáveis. Contacte os escritórios estatais e locais para obter
mais informações.
Deve certificar-se de que a função Auto Park Brake (Travão de estacionamento automático) está desativada antes de rebocar este veículo,
para evitar a ativação acidental do travão de estacionamento elétrico. A função Auto Park Brake (Travão de estacionamento automático) é
ativada ou desativada através das funções programáveis pelo cliente nas definições do Uconnect.
CONDIÇÃO DE REBOQUERODAS SEM CONTACTO
COM O CHÃO TRAÇÃO ÀS RODAS DIANTEIRAS
(FWD) TRAÇÃO ÀS QUATRO RODAS
(4WD)
Reboque horizontal NENHUMANÃO AUTORIZADO NÃO AUTORIZADO
Reboque com plataforma TRASEIRANÃO AUTORIZADO NÃO AUTORIZADO
DIANTEIRA OKNÃO AUTORIZADO
No atrelado TODASMELHOR MÉTODO OK
20_MP_UG_PT_EU_t.book Page 210

211

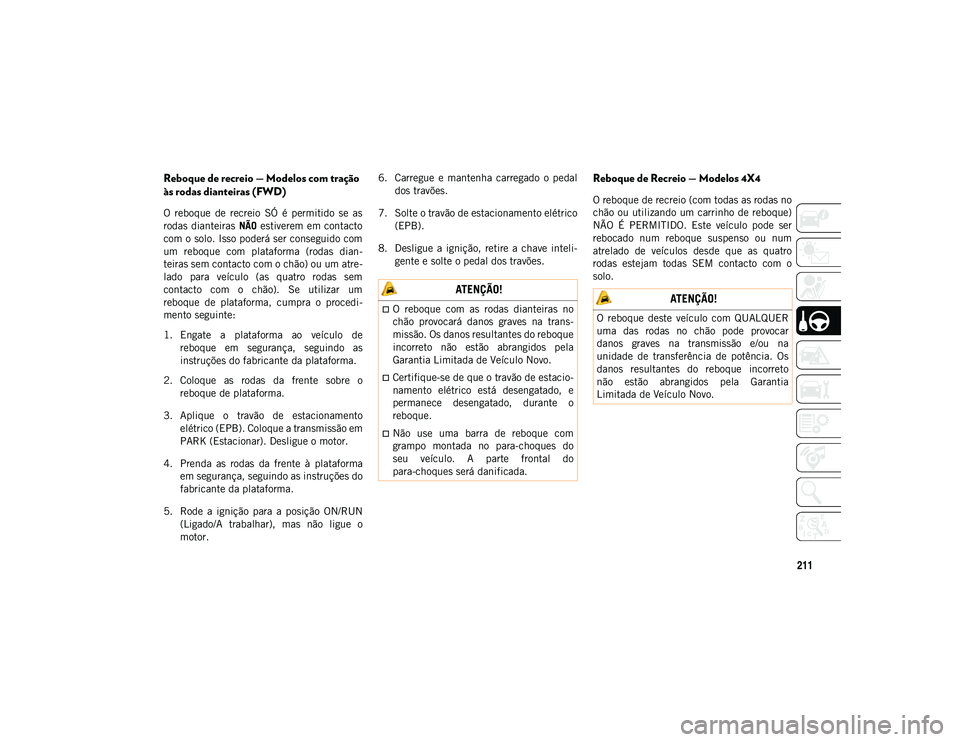

Reboque de recreio — Modelos com tração
às rodas dianteiras (FWD)
O reboque de recreio SÓ é permitido se as
rodas dianteiras NÃO estiverem em contacto
com o solo. Isso poderá ser conseguido com
um reboque com plataforma (rodas dian -
teiras sem contacto com o chão) ou um atre -
lado para veículo (as quatro rodas sem
contacto com o chão). Se utilizar um
reboque de plataforma, cumpra o procedi -
mento seguinte:
1. Engate a plataforma ao veículo de reboque em segurança, seguindo as
instruções do fabricante da plataforma.
2. Coloque as rodas da frente sobre o reboque de plataforma.
3. Aplique o travão de estacionamento elétrico (EPB). Coloque a transmissão em
PARK (Estacionar). Desligue o motor.
4. Prenda as rodas da frente à plataforma em segurança, seguindo as instruções do
fabricante da plataforma.
5. Rode a ignição para a posição ON/RUN (Ligado/A trabalhar), mas não ligue o
motor. 6. Carregue e mantenha carregado o pedal
dos travões.
7. Solte o travão de estacionamento elétrico (EPB).
8. Desligue a ignição, retire a chave inteli -
gente e solte o pedal dos travões.
Reboque de Recreio — Modelos 4X4
O reboque de recreio (com todas as rodas no
chão ou utilizando um carrinho de reboque)
NÃO É PERMITIDO. Este veículo pode ser
rebocado num reboque suspenso ou num
atrelado de veículos desde que as quatro
rodas estejam todas SEM contacto com o
solo.
ATENÇÃO!
O reboque com as rodas dianteiras no
chão provocará danos graves na trans-
missão. Os danos resultantes do reboque
incorreto não estão abrangidos pela
Garantia Limitada de Veículo Novo.
Certifique-se de que o travão de estacio-
namento elétrico está desengatado, e
permanece desengatado, durante o
reboque.
Não use uma barra de reboque com
grampo montada no para-choques do
seu veículo. A parte frontal do
para-choques será danificada.
ATENÇÃO!
O reboque deste veículo com QUALQUER
uma das rodas no chão pode provocar
danos graves na transmissão e/ou na
unidade de transferência de potência. Os
danos resultantes do reboque incorreto
não estão abrangidos pela Garantia
Limitada de Veículo Novo.
20_MP_UG_PT_EU_t.book Page 211

212
EM CASO DE EMERGÊNCIA

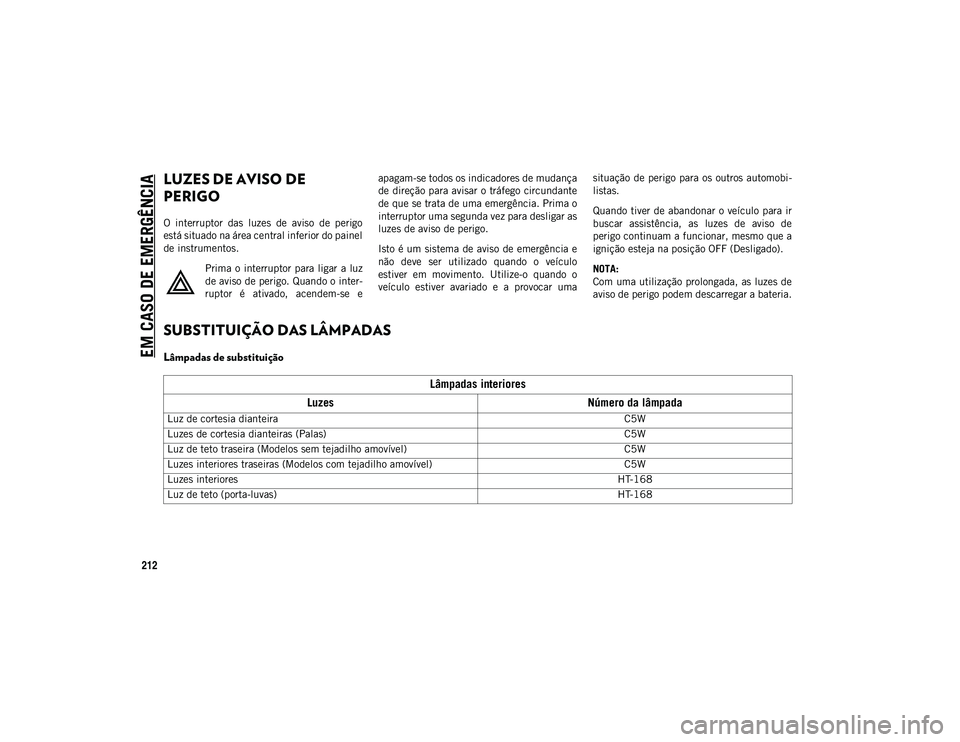

LUZES DE AVISO DE
PERIGO
O interruptor das luzes de aviso de perigo
está situado na área central inferior do painel
de instrumentos.Prima o interruptor para ligar a luz
de aviso de perigo. Quando o inter -
ruptor é ativado, acendem-se e apagam-se todos os indicadores de mudança
de direção para avisar o tráfego circundante
de que se trata de uma emergência. Prima o
interruptor uma segunda vez para desligar as
luzes de aviso de perigo.
Isto é um sistema de aviso de emergência e
não deve ser utilizado quando o veículo
estiver em movimento. Utilize-o quando o
veículo estiver avariado e a provocar uma
situação de perigo para os outros automobi
-
listas.
Quando tiver de abandonar o veículo para ir
buscar assistência, as luzes de aviso de
perigo continuam a funcionar, mesmo que a
ignição esteja na posição OFF (Desligado).
NOTA:
Com uma utilização prolongada, as luzes de
aviso de perigo podem descarregar a bateria.
SUBSTITUIÇÃO DAS LÂMPADAS
Lâmpadas de substituição
Lâmpadas interiores
Luzes Número da lâmpada
Luz de cortesia dianteira C5W
Luzes de cortesia dianteiras (Palas) C5W
Luz de teto traseira (Modelos sem tejadilho amovível) C5W
Luzes interiores traseiras (Modelos com tejadilho amovível) C5W
Luzes interiores HT-168
Luz de teto (porta-luvas) HT-168
20_MP_UG_PT_EU_t.book Page 212

213
Lâmpadas exteriores
Luzes Número da lâmpada
Médios (halogéneo) H11LL
Máximos (halogéneo) 9005LL
Luzes de presença dianteiras/diurnas (DRL) PSX24W
Luzes dos indicadores de mudança de direção dianteiros 7444NA
De presença dianteiras – LED Premium LED (Reparado num concessionário autorizado)
Faróis de nevoeiro dianteiros H11LL
Luzes de médios/máximos (HID) D3S (HID) (Reparado num concessionário autorizado)
Indicadores laterais (Espelhos retrovisores laterais) LED (Reparado num concessionário autorizado)
Luzes traseiras/travões Luzes traseiras Premium: LED
(Reparado num concessionário autorizado) Luzes traseiras básicas: W21/5WLL-M
Faróis de Nevoeiro Traseiros W21WLL
Indicadores de mudança de direção WY16W para luzes traseiras Premium
WY16W para luzes traseiras Base
Luz de travagem elevada montada no centro (CHMSL) LED (Reparado num concessionário autorizado)
Luz da matrícula LED (Reparado num concessionário autorizado)
Luz de marcha-atrás da porta da bagageira W21WLL
Luz traseira da porta da bagageira LED (Reparado num concessionário autorizado)
20_MP_UG_PT_EU_t.book Page 213

EM CASO DE EMERGÊNCIA
214

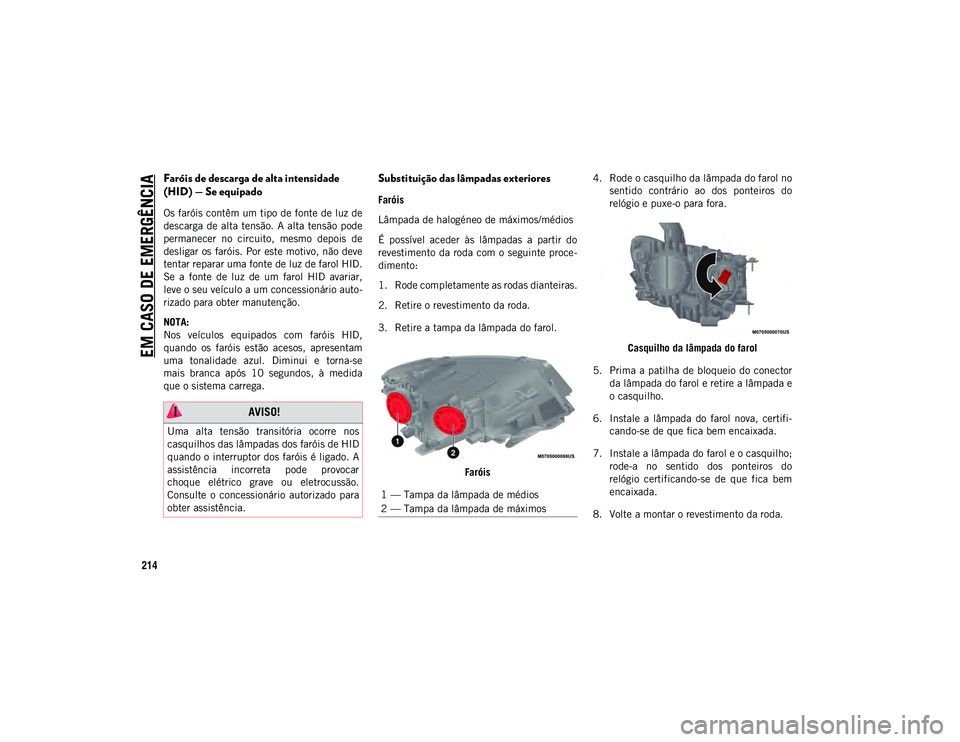

Faróis de descarga de alta intensidade
(HID) — Se equipado
Os faróis contêm um tipo de fonte de luz de
descarga de alta tensão. A alta tensão pode
permanecer no circuito, mesmo depois de
desligar os faróis. Por este motivo, não deve
tentar reparar uma fonte de luz de farol HID.
Se a fonte de luz de um farol HID avariar,
leve o seu veículo a um concessionário auto-
rizado para obter manutenção.
NOTA:
Nos veículos equipados com faróis HID,
quando os faróis estão acesos, apresentam
uma tonalidade azul. Diminui e torna-se
mais branca após 10 segundos, à medida
que o sistema carrega.
Substituição das lâmpadas exteriores
Faróis
Lâmpada de halogéneo de máximos/médios
É possível aceder às lâmpadas a partir do
revestimento da roda com o seguinte proce -
dimento:
1. Rode completamente as rodas dianteiras.
2. Retire o revestimento da roda.
3. Retire a tampa da lâmpada do farol.
Faróis 4. Rode o casquilho da lâmpada do farol no
sentido contrário ao dos ponteiros do
relógio e puxe-o para fora.
Casquilho da lâmpada do farol
5. Prima a patilha de bloqueio do conector da lâmpada do farol e retire a lâmpada e
o casquilho.
6. Instale a lâmpada do farol nova, certifi -
cando-se de que fica bem encaixada.
7. Instale a lâmpada do farol e o casquilho; rode-a no sentido dos ponteiros do
relógio certificando-se de que fica bem
encaixada.
8. Volte a montar o revestimento da roda.
AVISO!
Uma alta tensão transitória ocorre nos
casquilhos das lâmpadas dos faróis de HID
quando o interruptor dos faróis é ligado. A
assistência incorreta pode provocar
choque elétrico grave ou eletrocussão.
Consulte o concessionário autorizado para
obter assistência.
1 — Tampa da lâmpada de médios
2 — Tampa da lâmpada de máximos
20_MP_UG_PT_EU_t.book Page 214

215

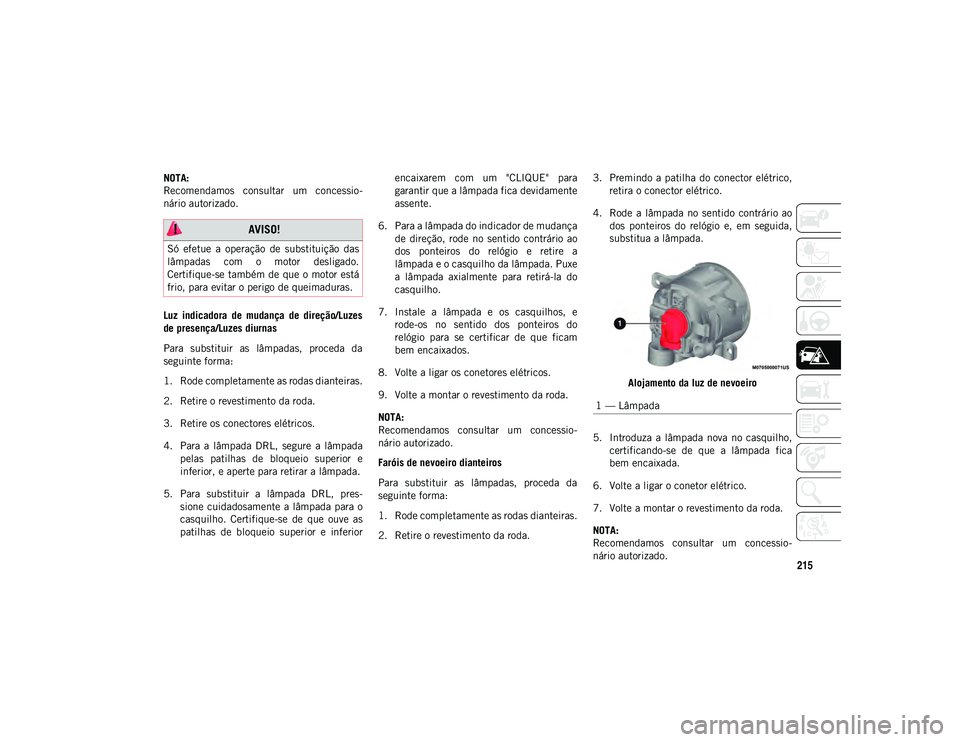

NOTA:
Recomendamos consultar um concessio-
nário autorizado.
Luz indicadora de mudança de direção/Luzes
de presença/Luzes diurnas
Para substituir as lâmpadas, proceda da
seguinte forma:
1. Rode completamente as rodas dianteiras.
2. Retire o revestimento da roda.
3. Retire os conectores elétricos.
4. Para a lâmpada DRL, segure a lâmpada pelas patilhas de bloqueio superior e
inferior, e aperte para retirar a lâmpada.
5. Para substituir a lâmpada DRL, pres -
sione cuidadosamente a lâmpada para o
casquilho. Certifique-se de que ouve as
patilhas de bloqueio superior e inferior encaixarem com um "CLIQUE" para
garantir que a lâmpada fica devidamente
assente.
6. Para a lâmpada do indicador de mudança de direção, rode no sentido contrário ao
dos ponteiros do relógio e retire a
lâmpada e o casquilho da lâmpada. Puxe
a lâmpada axialmente para retirá-la do
casquilho.
7. Instale a lâmpada e os casquilhos, e rode-os no sentido dos ponteiros do
relógio para se certificar de que ficam
bem encaixados.
8. Volte a ligar os conetores elétricos.
9. Volte a montar o revestimento da roda.
NOTA:
Recomendamos consultar um concessio -
nário autorizado.
Faróis de nevoeiro dianteiros
Para substituir as lâmpadas, proceda da
seguinte forma:
1. Rode completamente as rodas dianteiras.
2. Retire o revestimento da roda. 3. Premindo a patilha do conector elétrico,
retira o conector elétrico.
4. Rode a lâmpada no sentido contrário ao dos ponteiros do relógio e, em seguida,
substitua a lâmpada.
Alojamento da luz de nevoeiro
5. Introduza a lâmpada nova no casquilho, certificando-se de que a lâmpada fica
bem encaixada.
6. Volte a ligar o conetor elétrico.
7. Volte a montar o revestimento da roda.
NOTA:
Recomendamos consultar um concessio -
nário autorizado.
AVISO!
Só efetue a operação de substituição das
lâmpadas com o motor desligado.
Certifique-se também de que o motor está
frio, para evitar o perigo de queimaduras.
1 — Lâmpada
20_MP_UG_PT_EU_t.book Page 215

EM CASO DE EMERGÊNCIA
216

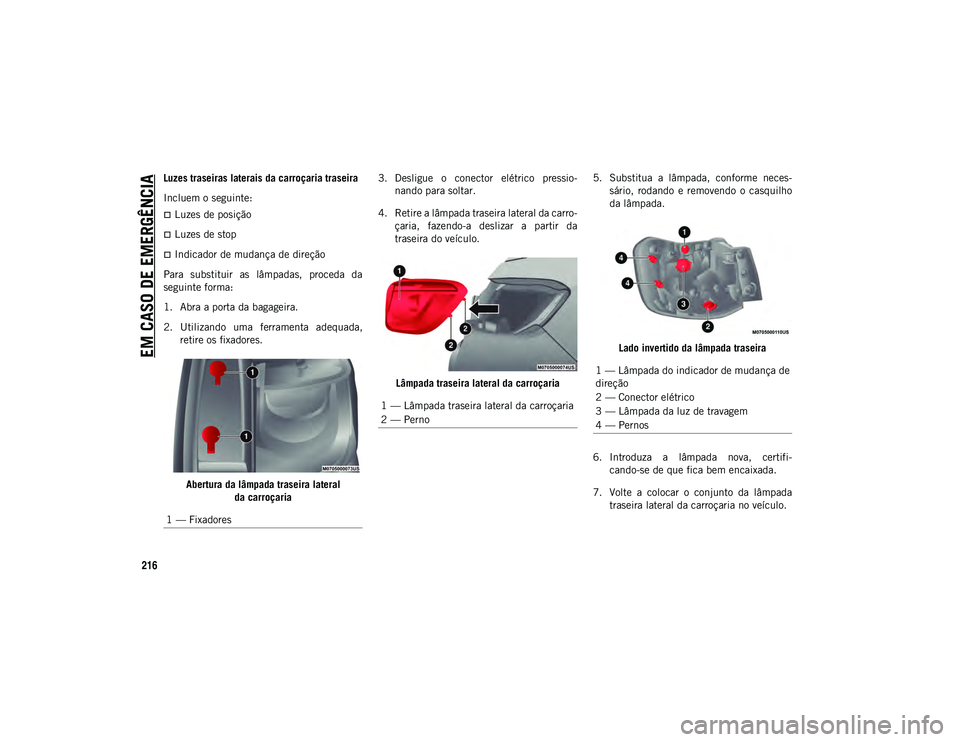

Luzes traseiras laterais da carroçaria traseira
Incluem o seguinte:
Luzes de posição
Luzes de stop
Indicador de mudança de direção
Para substituir as lâmpadas, proceda da
seguinte forma:
1. Abra a porta da bagageira.
2. Utilizando uma ferramenta adequada, retire os fixadores.
Abertura da lâmpada traseira lateral da carroçaria 3. Desligue o conector elétrico pressio
-
nando para soltar.
4. Retire a lâmpada traseira lateral da carro -
çaria, fazendo-a deslizar a partir da
traseira do veículo.
Lâmpada traseira lateral da carroçaria 5. Substitua a lâmpada, conforme neces
-
sário, rodando e removendo o casquilho
da lâmpada.
Lado invertido da lâmpada traseira
6. Introduza a lâmpada nova, certifi -
cando-se de que fica bem encaixada.
7. Volte a colocar o conjunto da lâmpada traseira lateral da carroçaria no veículo.
1 — Fixadores
1 — Lâmpada traseira lateral da carroçaria
2 — Perno
1 — Lâmpada do indicador de mudança de
direção
2 — Conector elétrico
3 — Lâmpada da luz de travagem
4 — Pernos
20_MP_UG_PT_EU_t.book Page 216

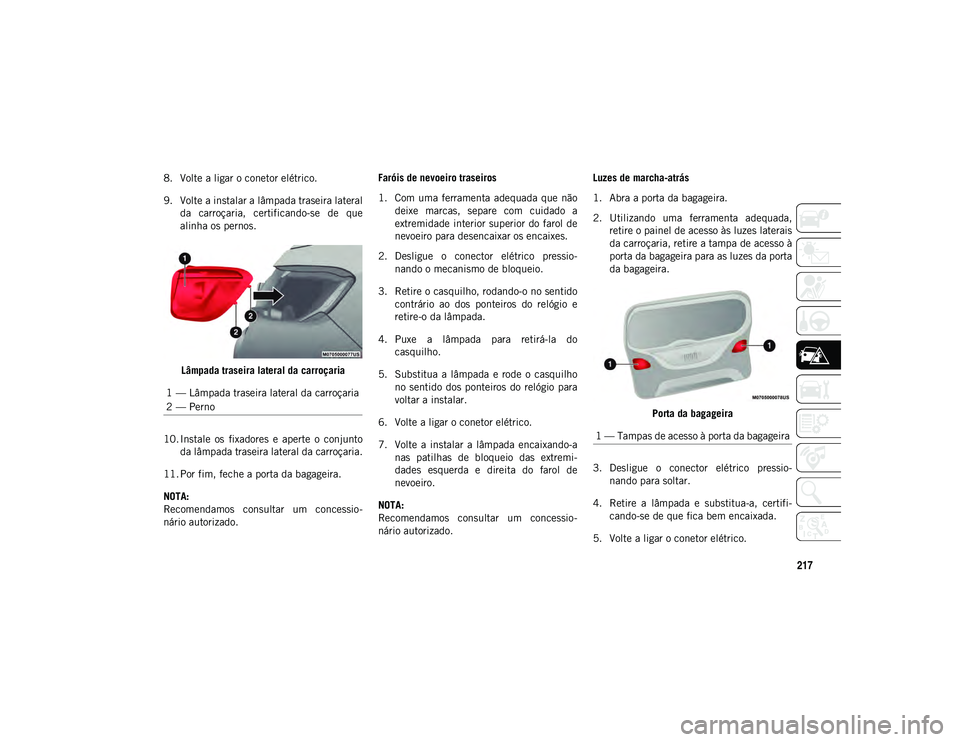

217
8. Volte a ligar o conetor elétrico.
9. Volte a instalar a lâmpada traseira lateralda carroçaria, certificando-se de que
alinha os pernos.
Lâmpada traseira lateral da carroçaria
10. Instale os fixadores e aperte o conjunto da lâmpada traseira lateral da carroçaria.
11. Por fim, feche a porta da bagageira.
NOTA:
Recomendamos consultar um concessio -
nário autorizado. Faróis de nevoeiro traseiros
1. Com uma ferramenta adequada que não
deixe marcas, separe com cuidado a
extremidade interior superior do farol de
nevoeiro para desencaixar os encaixes.
2. Desligue o conector elétrico pressio -
nando o mecanismo de bloqueio.
3. Retire o casquilho, rodando-o no sentido contrário ao dos ponteiros do relógio e
retire-o da lâmpada.
4. Puxe a lâmpada para retirá-la do casquilho.
5. Substitua a lâmpada e rode o casquilho no sentido dos ponteiros do relógio para
voltar a instalar.
6. Volte a ligar o conetor elétrico.
7. Volte a instalar a lâmpada encaixando-a nas patilhas de bloqueio das extremi -
dades esquerda e direita do farol de
nevoeiro.
NOTA:
Recomendamos consultar um concessio -
nário autorizado. Luzes de marcha-atrás
1. Abra a porta da bagageira.
2. Utilizando uma ferramenta adequada,
retire o painel de acesso às luzes laterais
da carroçaria, retire a tampa de acesso à
porta da bagageira para as luzes da porta
da bagageira.
Porta da bagageira
3. Desligue o conector elétrico pressio -
nando para soltar.
4. Retire a lâmpada e substitua-a, certifi -
cando-se de que fica bem encaixada.
5. Volte a ligar o conetor elétrico.
1 — Lâmpada traseira lateral da carroçaria
2 — Perno
1 — Tampas de acesso à porta da bagageira
20_MP_UG_PT_EU_t.book Page 217

EM CASO DE EMERGÊNCIA
218

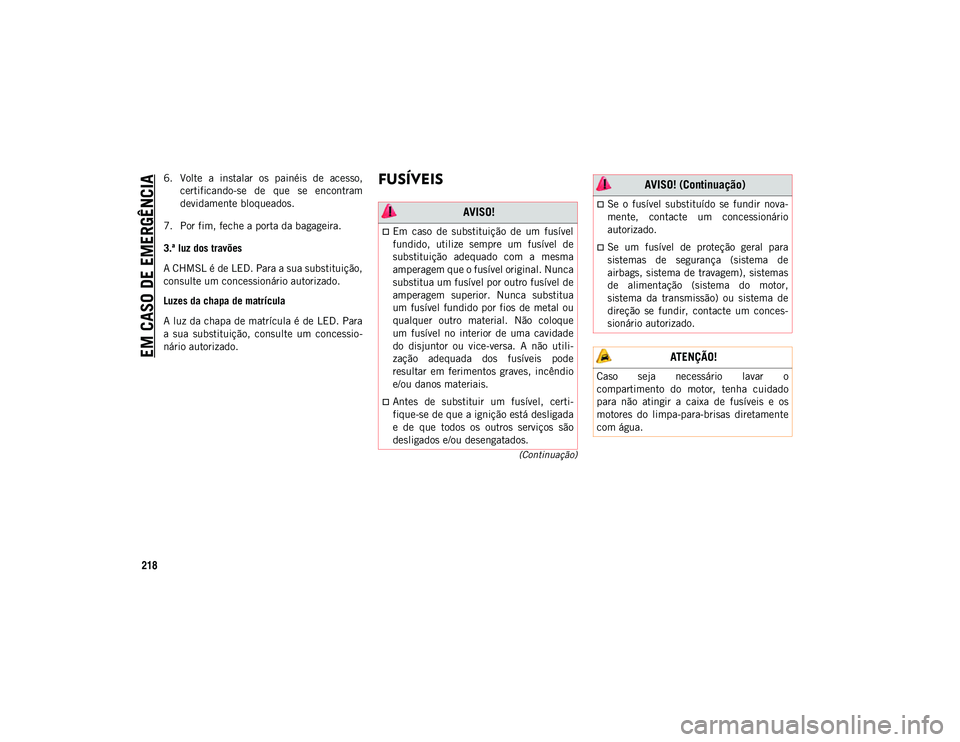

(Continuação)
6. Volte a instalar os painéis de acesso,certificando-se de que se encontram
devidamente bloqueados.
7. Por fim, feche a porta da bagageira.
3.ª luz dos travões
A CHMSL é de LED. Para a sua substituição,
consulte um concessionário autorizado.
Luzes da chapa de matrícula
A luz da chapa de matrícula é de LED. Para
a sua substituição, consulte um concessio -
nário autorizado.FUSÍVEIS
AVISO!
Em caso de substituição de um fusível
fundido, utilize sempre um fusível de
substituição adequado com a mesma
amperagem que o fusível original. Nunca
substitua um fusível por outro fusível de
amperagem superior. Nunca substitua
um fusível fundido por fios de metal ou
qualquer outro material. Não coloque
um fusível no interior de uma cavidade
do disjuntor ou vice-versa. A não utili -
zação adequada dos fusíveis pode
resultar em ferimentos graves, incêndio
e/ou danos materiais.
Antes de substituir um fusível, certi -
fique-se de que a ignição está desligada
e de que todos os outros serviços são
desligados e/ou desengatados.
Se o fusível substituído se fundir nova-
mente, contacte um concessionário
autorizado.
Se um fusível de proteção geral para
sistemas de segurança (sistema de
airbags, sistema de travagem), sistemas
de alimentação (sistema do motor,
sistema da transmissão) ou sistema de
direção se fundir, contacte um conces-
sionário autorizado.
ATENÇÃO!
Caso seja necessário lavar o
compartimento do motor, tenha cuidado
para não atingir a caixa de fusíveis e os
motores do limpa-para-brisas diretamente
com água.
AVISO! (Continuação)
20_MP_UG_PT_EU_t.book Page 218
