JEEP COMPASS 2020 Manual de Uso e Manutenção (in Portuguese)

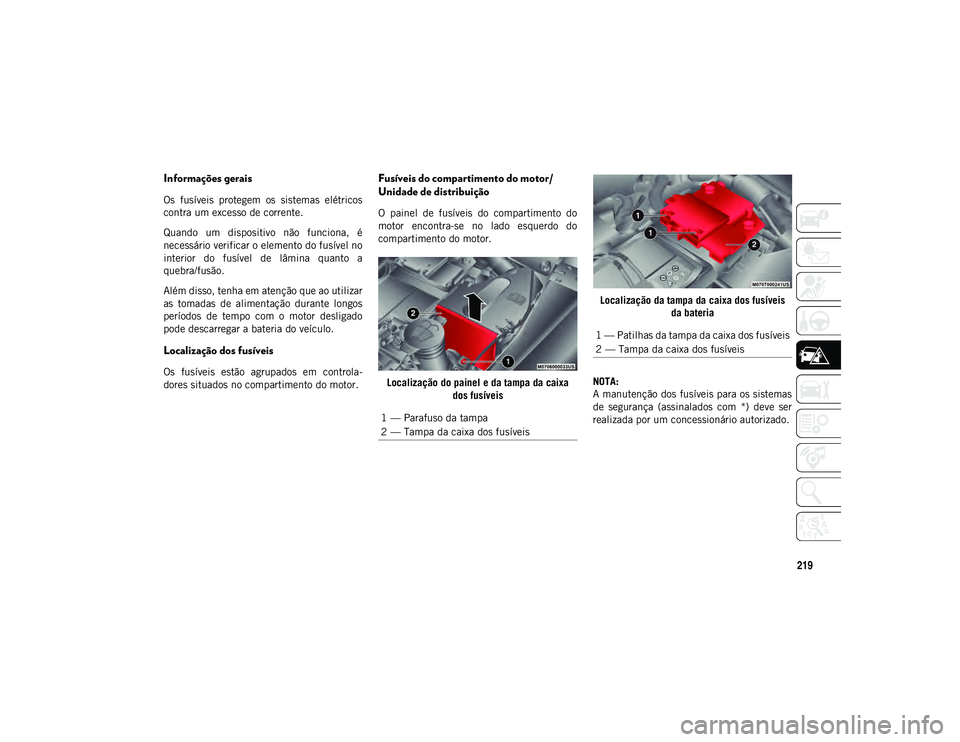

219
Informações gerais
Os fusíveis protegem os sistemas elétricos
contra um excesso de corrente.
Quando um dispositivo não funciona, é
necessário verificar o elemento do fusível no
interior do fusível de lâmina quanto a
quebra/fusão.
Além disso, tenha em atenção que ao utilizar
as tomadas de alimentação durante longos
períodos de tempo com o motor desligado
pode descarregar a bateria do veículo.
Localização dos fusíveis
Os fusíveis estão agrupados em controla-
dores situados no compartimento do motor.
Fusíveis do compartimento do motor/
Unidade de distribuição
O painel de fusíveis do compartimento do
motor encontra-se no lado esquerdo do
compartimento do motor.
Localização do painel e da tampa da caixa dos fusíveis Localização da tampa da caixa dos fusíveis
da bateria
NOTA:
A manutenção dos fusíveis para os sistemas
de segurança (assinalados com *) deve ser
realizada por um concessionário autorizado.
1 — Parafuso da tampa
2 — Tampa da caixa dos fusíveis
1 — Patilhas da tampa da caixa dos fusíveis
2 — Tampa da caixa dos fusíveis
20_MP_UG_PT_EU_t.book Page 219

EM CASO DE EMERGÊNCIA

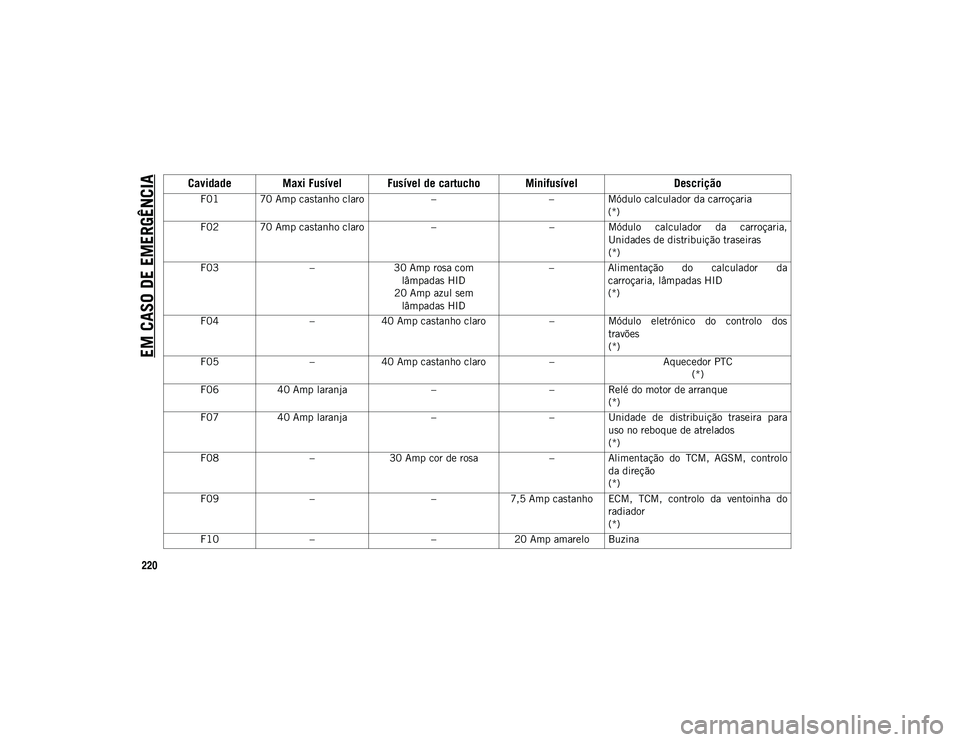

220Cavidade Maxi Fusível Fusível de cartucho Minifusível
Descrição
F01 70 Amp castanho claro––Módulo calculador da carroçaria
(*)
F02 70 Amp castanho claro ––Módulo calculador da carroçaria,
Unidades de distribuição traseiras
(*)
F03 –30 Amp rosa com
lâmpadas HID
20 Amp azul sem lâmpadas HID –
Alimentação do calculador da
carroçaria, lâmpadas HID
(*)
F04 –40 Amp castanho claro –Módulo eletrónico do controlo dos
travões
(*)
F05 –40 Amp castanho claro –Aquecedor PTC
(*)
F06 40 Amp laranja ––Relé do motor de arranque
(*)
F07 40 Amp laranja ––Unidade de distribuição traseira para
uso no reboque de atrelados
(*)
F08 –30 Amp cor de rosa –Alimentação do TCM, AGSM, controlo
da direção
(*)
F09 – –7,5 Amp castanho ECM, TCM, controlo da ventoinha do
radiador
(*)
F10 – –20 Amp amarelo Buzina
20_MP_UG_PT_EU_t.book Page 220

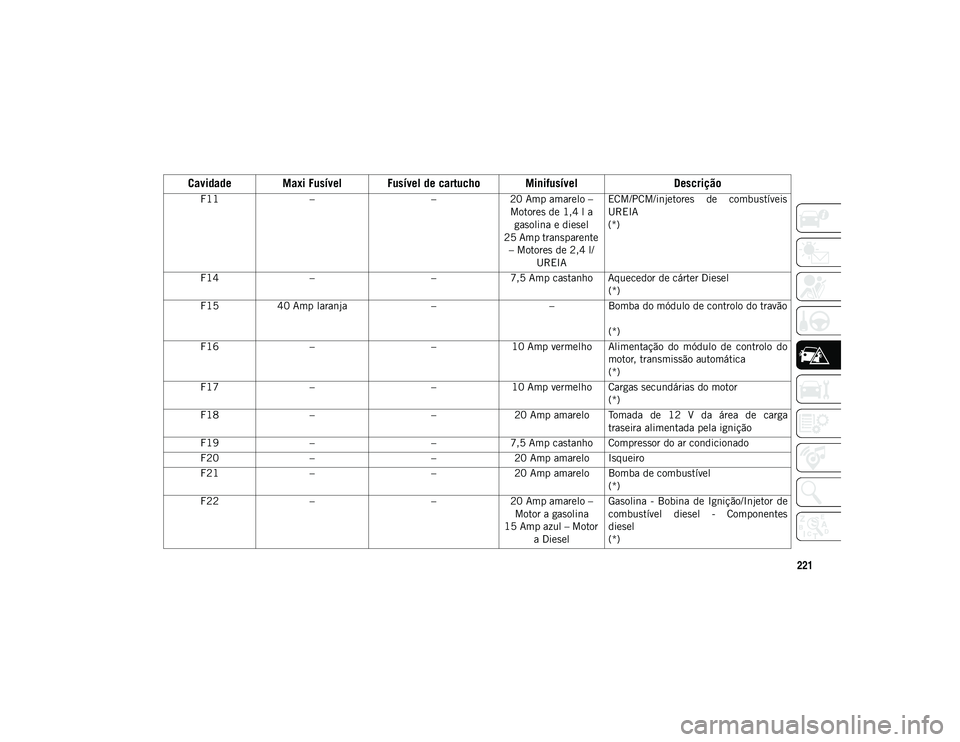

221
F11– –20 Amp amarelo –
Motores de 1,4 l a gasolina e diesel
25 Amp transparente – Motores de 2,4 l/ UREIA ECM/PCM/injetores de combustíveis
UREIA
(*)
F14 – –7,5 Amp castanho Aquecedor de cárter Diesel
(*)
F15 40 Amp laranja ––Bomba do módulo de controlo do travão

(*)
F16 – –10 Amp vermelho Alimentação do módulo de controlo do
motor, transmissão automática
(*)
F17 – –10 Amp vermelho Cargas secundárias do motor
(*)
F18 – –20 Amp amarelo Tomada de 12 V da área de carga
traseira alimentada pela ignição
F19 – –7,5 Amp castanho Compressor do ar condicionado
F20 – –20 Amp amarelo Isqueiro
F21 – –20 Amp amarelo Bomba de combustível
(*)
F22 – –20 Amp amarelo –
Motor a gasolina
15 Amp azul – Motor a Diesel Gasolina - Bobina de Ignição/Injetor de
combustível diesel - Componentes
diesel
(*)
Cavidade Maxi Fusível Fusível de cartucho Minifusível
Descrição
20_MP_UG_PT_EU_t.book Page 221

EM CASO DE EMERGÊNCIA

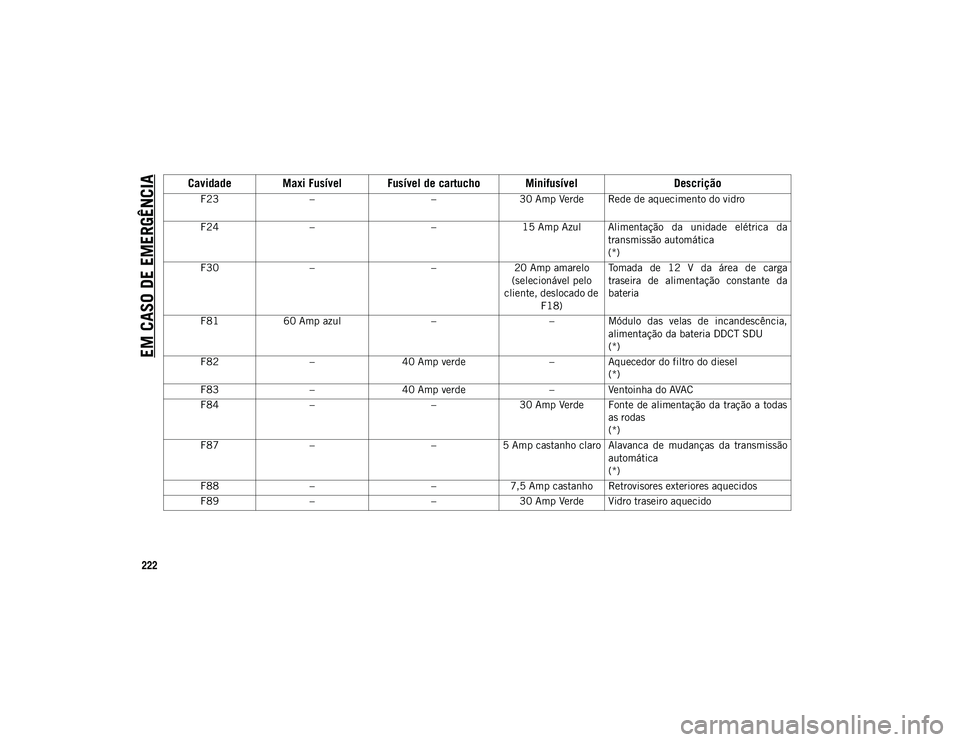

222
F23– –30 Amp Verde Rede de aquecimento do vidro

F24 – –15 Amp Azul Alimentação da unidade elétrica da
transmissão automática
(*)
F30 – –20 Amp amarelo
(selecionável pelo
cliente, deslocado de F18) Tomada de 12 V da área de carga
traseira de alimentação constante da
bateria
F81 60 Amp azul ––Módulo das velas de incandescência,
alimentação da bateria DDCT SDU
(*)
F82 –40 Amp verde –Aquecedor do filtro do diesel
(*)
F83 –40 Amp verde –Ventoinha do AVAC
F84 – –30 Amp Verde Fonte de alimentação da tração a todas
as rodas
(*)
F87 – –5 Amp castanho claro Alavanca de mudanças da transmissão
automática
(*)
F88 – –7,5 Amp castanho Retrovisores exteriores aquecidos
F89 – –30 Amp Verde Vidro traseiro aquecido
Cavidade Maxi Fusível Fusível de cartucho Minifusível Descrição
20_MP_UG_PT_EU_t.book Page 222

223
A caixa de fusíveis tem dois porta-fusíveis ATO adicionais instalados no fundo da caixa.F90
– –5 Amp castanho claro Sensor IBS (Estado da carga da bateria)
(*)
Fxx – –10 Amp vermelho Relé de controlo de duas baterias com
transmissão NÃO DDCT
(*)
7,5 Amp castanho Relé de controlo de duas baterias com transmissão DDCT
(*)
Cavidade Fusíveis ATO/UNIVAL Descrição
F15 Amp begeMódulo de controlo do eixo de transmissão
(4x4/AWD)
(*)
F2 10 Amp vermelhoECM — Deteção de início de diagnóstico
(*)
F3 2 Amp cinzentoControlo da direção Mod
(*)
Cavidade Maxi Fusível Fusível de cartucho Minifusível Descrição
20_MP_UG_PT_EU_t.book Page 223

EM CASO DE EMERGÊNCIA
224
Fusíveis do compartimento do motor/Unidade auxiliar
O painel de fusíveis auxiliares está localizado em frente à bateria, do lado esquerdo do compartimento do motor.
CavidadeMaxi Fusível Fusível de cartucho Minifusível Descrição
F01––20 Amp amarelo Alimentação do sensor de
NOX
F02 ––10 Amp vermelho Alimentação do sensor PM
F03 ––15 Amp Azul Alimentação do módulo
de SCR
F05 –30 Amp cor de rosa – Alimentação de relé de
ATS
F06 –40 Amp castanho claro – Alimentação do módulo
de SCR
CavidadeHC Micro ISO Descrição
R130 Amperes Relé de ATS
R2 30 Amperes Relé de SCR
20_MP_UG_PT_EU_t.book Page 224

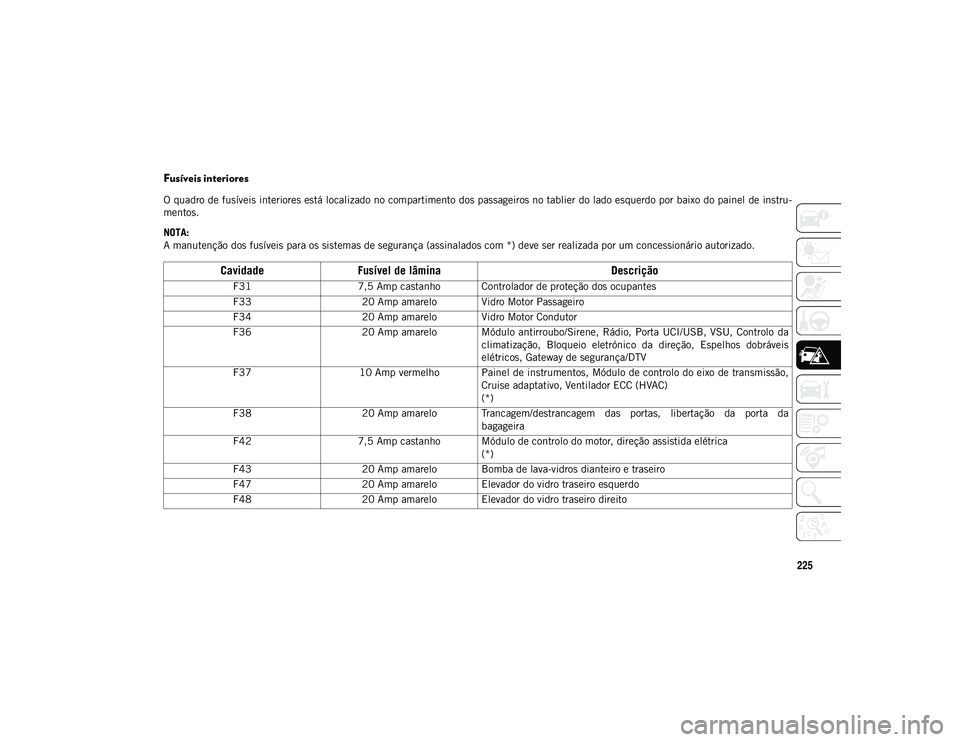

225
Fusíveis interiores
O quadro de fusíveis interiores está localizado no compartimento dos passageiros no tablier do lado esquerdo por baixo do painel de instru-
mentos.
NOTA:
A manutenção dos fusíveis para os sistemas de segurança (assinalados com *) deve ser realizada por um concessionário autorizado.
Cavidade Fusível de lâmina Descrição
F317,5 Amp castanho Controlador de proteção dos ocupantes
F33 20 Amp amarelo Vidro Motor Passageiro
F34 20 Amp amarelo Vidro Motor Condutor
F36 20 Amp amarelo Módulo antirroubo/Sirene, Rádio, Porta UCI/USB, VSU, Controlo da
climatização, Bloqueio eletrónico da direção, Espelhos dobráveis
elétricos, Gateway de segurança/DTV
F37 10 Amp vermelho Painel de instrumentos, Módulo de controlo do eixo de transmissão,
Cruise adaptativo, Ventilador ECC (HVAC)
(*)
F38 20 Amp amarelo Trancagem/destrancagem das portas, libertação da porta da
bagageira
F42 7,5 Amp castanho Módulo de controlo do motor, direção assistida elétrica
(*)
F43 20 Amp amarelo Bomba de lava-vidros dianteiro e traseiro
F47 20 Amp amarelo Elevador do vidro traseiro esquerdo
F48 20 Amp amarelo Elevador do vidro traseiro direito
20_MP_UG_PT_EU_t.book Page 225

EM CASO DE EMERGÊNCIA
226
F497,5 Amp castanho Assistência ao estacionamento, Ângulo morto, Estabilizador de
tensão, Sensor de humidade, Bloqueio eletrónico da direção, Sensor
de temp, Espelho, Bancos aquecidos, Sensor de chuva e de
luminosidade, Interruptor Start/Stop (Arrancar/Desligar)
(*)
F50 7,5 Amp castanho Controlador de proteção dos ocupantes
(*)
F51 7,5 Amp castanho Controlo da climatização eletrónico, Classificação dos passageiros,
Câmara de marcha-atrás, Controlo da climatização, Nivelamento dos
faróis, Terrain Select, Vidro traseiro aquecido, Reboque de atrelado,
Aviso de saída de faixa
(*)
F53 7,5 Amp castanho Módulo do nódulo de ignição sem chave, Travão de estacionamento
elétrico, Hub RF, Painel de instrumentos
(*)
F94 15 Amp AzulBanco do condutor com ajuste lombar, tomadas de alimentação
Cavidade Fusível de lâmina Descrição
20_MP_UG_PT_EU_t.book Page 226

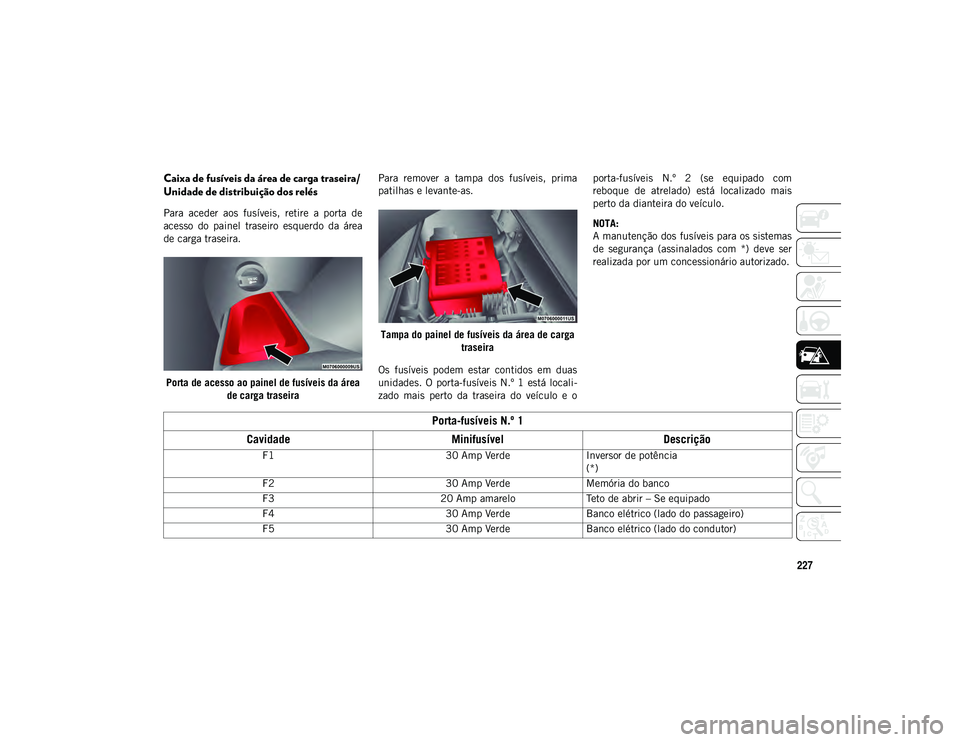

227
Caixa de fusíveis da área de carga traseira/
Unidade de distribuição dos relés
Para aceder aos fusíveis, retire a porta de
acesso do painel traseiro esquerdo da área
de carga traseira.Porta de acesso ao painel de fusíveis da área de carga traseira Para remover a tampa dos fusíveis, prima
patilhas e levante-as.
Tampa do painel de fusíveis da área de carga traseira
Os fusíveis podem estar contidos em duas
unidades. O porta-fusíveis N.º 1 está locali -
zado mais perto da traseira do veículo e o porta-fusíveis N.º 2 (se equipado com
reboque de atrelado) está localizado mais
perto da dianteira do veículo.
NOTA:
A manutenção dos fusíveis para os sistemas
de segurança (assinalados com *) deve ser
realizada por um concessionário autorizado.
Porta-fusíveis N.º 1
Cavidade Minifusível Descrição
F130 Amp VerdeInversor de potência
(*)
F2 30 Amp VerdeMemória do banco
F3 20 Amp amareloTeto de abrir – Se equipado
F4 30 Amp VerdeBanco elétrico (lado do passageiro)
F5 30 Amp VerdeBanco elétrico (lado do condutor)
20_MP_UG_PT_EU_t.book Page 227

EM CASO DE EMERGÊNCIA

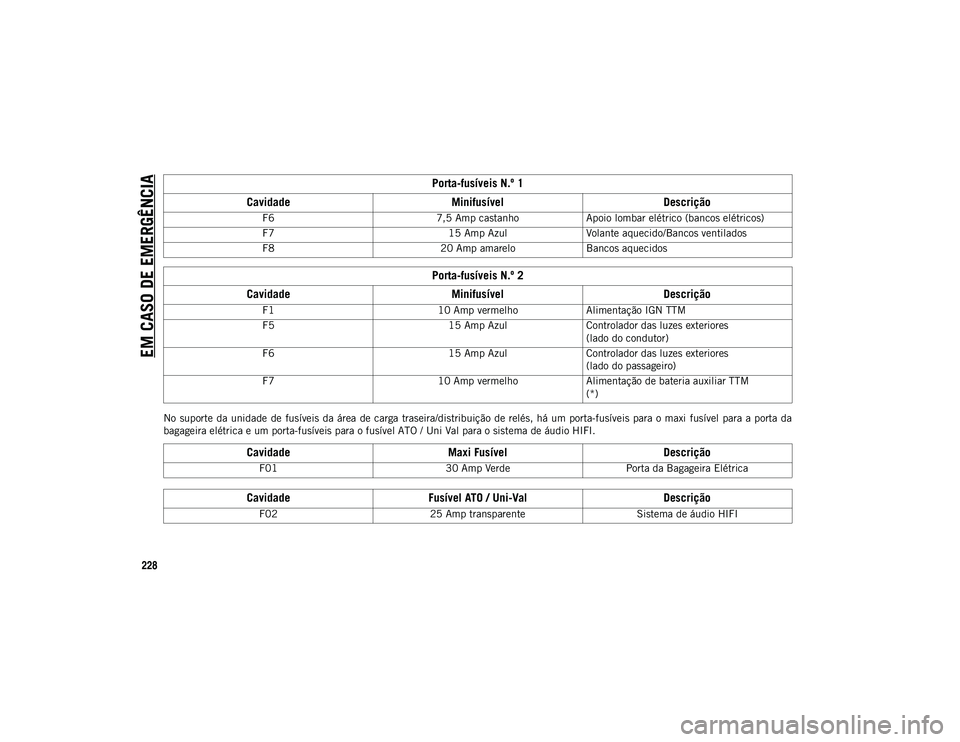

228
No suporte da unidade de fusíveis da área de carga traseira/distribuição de relés, há um porta-fusíveis para o maxi fusível para a porta da
bagageira elétrica e um porta-fusíveis para o fusível ATO / Uni Val para o sistema de áudio HIFI.F6
7,5 Amp castanhoApoio lombar elétrico (bancos elétricos)
F7 15 Amp AzulVolante aquecido/Bancos ventilados
F8 20 Amp amareloBancos aquecidos
Porta-fusíveis N.º 2
Cavidade Minifusível Descrição
F110 Amp vermelhoAlimentação IGN TTM
F5 15 Amp AzulControlador das luzes exteriores
(lado do condutor)
F6 15 Amp AzulControlador das luzes exteriores
(lado do passageiro)
F7 10 Amp vermelhoAlimentação de bateria auxiliar TTM
(*)
Cavidade Maxi Fusível Descrição
F0130 Amp VerdePorta da Bagageira Elétrica
CavidadeFusível ATO / Uni-Val Descrição
F0225 Amp transparente Sistema de áudio HIFI
Porta-fusíveis N.º 1
Cavidade Minifusível Descrição
20_MP_UG_PT_EU_t.book Page 228
