239
(Pokračování)

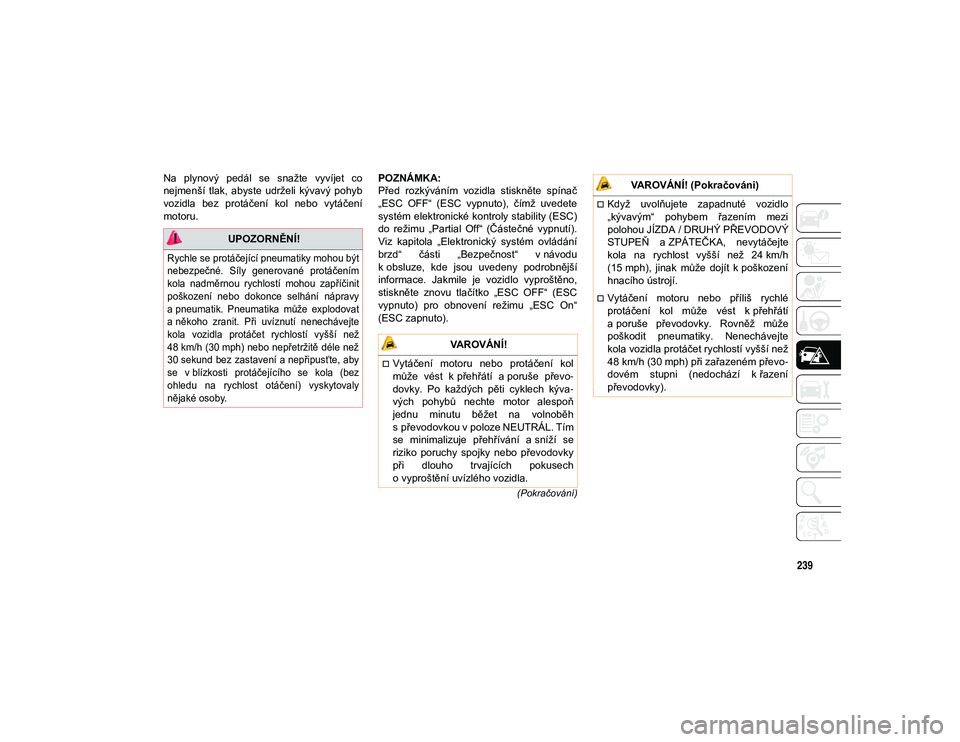

Na plynový pedál se snažte vyvíjet co
nejmenší tlak, abyste udrželi kývavý pohyb
vozidla bez protáčení kol nebo vytáčení
motoru.POZNÁMKA:
Před rozkýváním vozidla stiskněte spínač
„ESC OFF“ (ESC vypnuto), čímž uvedete
systém elektronické kontroly stability (ESC)
do režimu „Partial Off“ (Částečné vypnutí).
Viz kapitola „Elektronický systém ovládání
brzd“ části „Bezpečnost“ v návodu
k obsluze, kde jsou uvedeny podrobnější
informace. Jakmile je vozidlo vyproštěno,
stiskněte znovu tlačítko „ESC OFF“ (ESC
vypnuto) pro obnovení režimu „ESC On“
(ESC zapnuto).
UPOZORNĚNÍ!

Rychle se protáčející pneumatiky mohou být
nebezpečné. Síly generované protáčením
kola nadměrnou rychlostí mohou zapříčinit
poškození nebo dokonce selhání nápravy
a pneumatik. Pneumatika může explodovat
a někoho zranit. Při uvíznutí nenechávejte
kola vozidla protáčet rychlostí vyšší než
48 km/h (30 mph) nebo nepřetržitě déle než
30 sekund bez zastavení a nepřipusťte, aby
se v blízkosti protáčejícího se kola (bez
ohledu na rychlost otáčení) vyskytovaly
nějaké osoby.

VAROVÁNÍ!
Vytáčení motoru nebo protáčení kol
může vést k přehřátí a poruše převo -
dovky. Po každých pěti cyklech kýva -
vých pohybů nechte motor alespoň
jednu minutu běžet na volnoběh
s převodovkou v poloze NEUTRÁL. Tím
se minimalizuje přehřívání a sníží se
riziko poruchy spojky nebo převodovky
při dlouho trvajících pokusech
o vyproštění uvízlého vozidla.
Když uvolňujete zapadnuté vozidlo
„kývavým“ pohybem řazením mezi
polohou JÍZDA / DRUHÝ PŘEVODOVÝ
STUPEŇ a ZPÁTEČKA, nevytáčejte
kola na rychlost vyšší než 24 km/h
(15 mph), jinak může dojít k poškození hnacího ústrojí.
Vytáčení motoru nebo příliš rychlé
protáčení kol může vést k přehřátí
a poruše převodovky. Rovněž může
poškodit pneumatiky. Nenechávejte
kola vozidla protáčet rychlostí vyšší než
48 km/h (30 mph) při zařazeném převo -
dovém stupni (nedochází k řazení
převodovky).
VAROVÁNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 239

V PŘÍPADĚ NOUZE
240
TAŽENÍ NEPOJÍZDNÉHO VOZIDLA
Tato část popisuje postupy pro tažení nepojízdného vozidla pomocí odtahového servisu.

Aby se předešlo poškození vozidla, je vyžado-
váno správné tažné nebo zvedací zařízení.
Používejte pouze vlečné tyče a ostatní vyba -
vení zkonstruované pro daný účel a řiďte se
pokyny výrobce vybavení. Používání bezpeč-
nostních řetězů je povinné. Připevněte
vlečnou tyč nebo jiné tažné zařízení k hlavním
konstrukčním prvkům vozidla, ne
k nárazníkům nebo k jejich držákům. Musíte
dodržovat všechny právní předpisy dané země
týkající se tažení vozidel.

POZNÁMKA:

Musíte zkontrolovat, zda je funkce automa -
tické parkovací brzdy vypnuta před tažením
tohoto vozidla, aby nedošlo k neočekávanému
zapnutí elektrické parkovací brzdy. Funkci automatické parkovací brzdy lze zapnout nebo
vypnout prostřednictvím zákazníkem progra
-
movatelných funkcí v nastavení systému
Uconnect.

Pokud je u vozidel s vybitým akumulátorem
nebo celkovou poruchou elektrického
systému zapnutá elektrická parkovací brzda
(EPB), bude při přemisťování vozidla na
plošinu nutné použít jednonápravový odta -
hový přívěs nebo zvedák pro zvednutí
zadních kol nad zem.

Pokud musíte v taženém vozidle používat
příslušenství (stěrače, odmrazování atd.),
musí být zapalování v režimu ON/RUN
(Zapnuto/chod). POZNÁMKA:
Funkce Safehold zapne elektrickou parko
-
vací brzdu při každém otevření dveří řidiče
(pokud je připojený akumulátor, zapalování
zapnuto, převodovka není v poloze
PARKOVÁNÍ a je uvolněný brzdový pedál).
Pokud toto vozidlo odtahujete se zapalo -
váním v režimu ON/RUN (Zapnuto/chod),
musíte ručně deaktivovat elektrickou parko -
vací brzdu při každém otevření dveří řidiče,
a to sešlápnutím brzdového pedálu a potom
uvolněním brzdy EPB.
Pokud je akumulátor vozidla vybitý: viz
pokyny „Nucené posunutí volicí páky“ v této
sekci o přeřazení automatické převodovky
z polohy PARKOVÁNÍ, aby bylo možné
vozidlem pohybovat.
Podmínky tažení
Kola MIMO vozovku MODELY FWDMODELY 4X4
Tažení po vlastní ose ŽÁDNÉNENÍ POVOLENO NENÍ POVOLENO
Zvednutá kola nebo odtažení na jednonápravovém
odtahovém přívěsu Zadní
NENÍ POVOLENO NENÍ POVOLENO
Přední OK NENÍ POVOLENO
Valník VŠECHNANEJLEPŠÍ METODA JEDINÁ METODA
20_MP_UG_CZ_EU_t.book Page 240

241
(Pokračování)
Bez dálkového ovladače
Zvláštní opatrnosti je třeba při tažení
vozidla, jehož zapalování je v režimu LOCK/
OFF (Zamknuto/vypnuto). Jedinou povo-
lenou metodou tažení vozidla bez dálko -
vého ovladače je nákladní vůz s valníkem.
Aby se zabránilo poškození vozidla, je
nutné použít pro tažení správné vybavení.
Modely s pohonem předních kol (FWD) –
s dálkovým ovladačem
Výrobce doporučuje tažení vozidla na ploši -
novém přívěsu se všemi čtyřmi koly nad
zemí.
Pokud není plošinový přívěs k dispozici, toto
vozidlo se musí odtahovat s předními koly
NAD zemí (pomocí jednonápravového odta -
hového přívěsu nebo se zvednutými před -
ními koly pomocí zařízení pro zvednutí kol).
Před tažením zkontrolujte, zda je elektrická
parkovací brzda uvolněna a zůstane uvol -
něna. Elektrická parkovací brzda se nemusí
uvolnit, pokud jsou všechna čtyři kola nad
zemí.
Modely 4x4
Výrobce vyžaduje tažení se všemi čtyřmi
koly zvednutými NAD zem.
Přípustnými metodami je táhnout vozidlo na
plošinovém odtahovém vozidle nebo
táhnout vozidlo, jehož jeden konec je zved -
nutý a opačný konec vozidla spočívá na
jednonápravovém odtahovém přívěsu.
VAROVÁNÍ!

Při odtahování nepoužívejte zařízení použí -
vající vázací oko (ke zdvihání břemen).
Může dojít k poškození vozidla.
Při poutání vozidla na plošinový přívěs nepo -
užívejte k připevnění přední nebo zadní
součásti zavěšení kol. Při nesprávném
tažení může dojít k poškození vozidla.

Před tažením zkontrolujte, zda je elek-
trická parkovací brzda uvolněna
a zůstane uvolněna.
Nepoužívejte na vozidle tažnou tyč
upevněnou k nárazníku pomocí držáků.
Může dojít k poškození čelní plochy
nárazníku.
VAROVÁNÍ!

Nebude-li se tažení tohoto vozidla provádět
podle výše uvedených ustanovení, může dojít
k závažnému poškození motoru nebo
převodovky. Na poškození vzniklá nesprávným
tažením se nevztahuje Omezená záruka na
nové vozidlo.

VAROVÁNÍ!
Nesmějí se používat zvedáky předních
nebo zadních kol (pokud jsou zbývající
kola na zemi). Tažením vozidla za
přední či zadní kola dojde k vnitřnímu
poškození převodovky nebo rozdělo -
vací převodovky.
Nedodržení výše uvedených požadavků
při tažení tohoto vozidla může způsobit
závažné poškození převodovky
a rozdělovací převodovky. Na poško -
zení vzniklá nesprávným tažením se
nevztahuje Omezená záruka na nové
vozidlo.
20_MP_UG_CZ_EU_t.book Page 241

V PŘÍPADĚ NOUZE
242

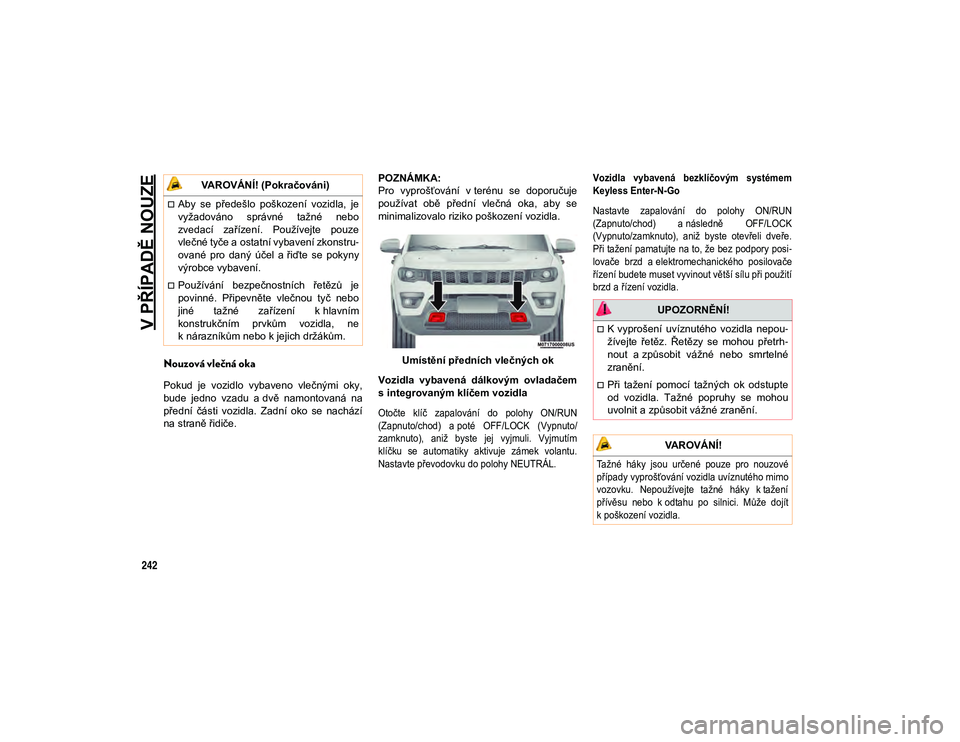

Nouzová vlečná oka
Pokud je vozidlo vybaveno vlečnými oky,
bude jedno vzadu a dvě namontovaná na
přední části vozidla. Zadní oko se nachází
na straně řidiče.POZNÁMKA:
Pro vyprošťování v terénu se doporučuje
používat obě přední vlečná oka, aby se
minimalizovalo riziko poškození vozidla.
Umístění předních vlečných ok
Vozidla vybavená dálkovým ovladačem
s integrovaným klíčem vozidla

Otočte klíč zapalování do polohy ON/RUN
(Zapnuto/chod) a poté OFF/LOCK (Vypnuto/
zamknuto), aniž byste jej vyjmuli. Vyjmutím
klíčku se automatiky aktivuje zámek volantu.
Nastavte převodovku do polohy NEUTRÁL. Vozidla vybavená bezklíčovým systémem
Keyless Enter-N-Go
Nastavte zapalování do polohy ON/RUN
(Zapnuto/chod) a následně OFF/LOCK
(Vypnuto/zamknuto), aniž byste otevřeli dveře.
Při tažení pamatujte na to, že bez podpory posi
-
lovače brzd a elektromechanického posilovače
řízení budete muset vyvinout větší sílu při použití
brzd a řízení vozidla.

Aby se předešlo poškození vozidla, je
vyžadováno správné tažné nebo
zvedací zařízení. Používejte pouze
vlečné tyče a ostatní vybavení zkonstru -
ované pro daný účel a řiďte se pokyny
výrobce vybavení.
Používání bezpečnostních řetězů je
povinné. Připevněte vlečnou tyč nebo
jiné tažné zařízení k hlavním
konstrukčním prvkům vozidla, ne
k nárazníkům nebo k jejich držákům.
VAROVÁNÍ! (Pokračováni)
UPOZORNĚNÍ!
K vyprošení uvíznutého vozidla nepou -
žívejte řetěz. Řetězy se mohou přetrh -
nout a způsobit vážné nebo smrtelné
zranění.
Při tažení pomocí tažných ok odstupte
od vozidla. Tažné popruhy se mohou
uvolnit a způsobit vážné zranění.
VAROVÁNÍ!

Tažné háky jsou určené pouze pro nouzové
případy vyprošťování vozidla uvíznutého mimo
vozovku. Nepoužívejte tažné háky k tažení
přívěsu nebo k odtahu po silnici. Může dojít
k poškození vozidla.

20_MP_UG_CZ_EU_t.book Page 242

243(Pokračování)
Použití tažného oka
Vozidlo je vybaveno tažným okem, které lze
použít k odtažení nepojízdného vozidla.
Při použití tažného oka dodržujte důsledně
pokyny uvedené v částech „Použití tažného
oka“ a „Tažení nepojízdného vozidla“ této
kapitoly.Tažné oko
Upozornění k použití tažného oka
Výstražný štítek tažného oka
VAROVÁNÍ!
Tažné oko smí být používáno pouze pro
silniční nouzové situace. Používejte jej
s odpovídajícím zařízením v souladu
s pravidly silničního provozu (pevná tyč)
pro manévrování s vozidlem v rámcipřípravy na přepravu prostřednictvím
odtahového vozidla.
Tažné oko nesmí být používáno pro
odtažení vozidla ze silnice nebo tam,
kde se vyskytují překážky.
Nepoužívejte tažná oka k tažení přívěsu
nebo k odtahu po silnici.
Nepoužívejte tažné oko k vyproštění
uvíznutého vozidla. Viz kapitola
„Vyproštění uvíznutého vozidla“, kde
jsou uvedeny podrobnější informace.
Viz kapitola „Tažení nepojízdného
vozidla“, kde jsou uvedeny podrobnější
pokyny. Při nedodržení těchto pokynů
může dojít k poškození vozidla.
VAROVÁNÍ! (Pokračováni) UPOZORNĚNÍ!
Při tažení pomocí tažných ok odstupte od
vozidla.
Nepoužívejte řetěz s tažným okem.
Řetězy se mohou přetrhnout a způsobit
vážné nebo smrtelné zranění.
Nepoužívejte tažné popruhy s tažným
okem. Tažné popruhy mohou prasknout
nebo se uvolnit a způsobit vážné nebo
smrtelné zranění.
Při nedodržení pokynů pro správné
použití vlečného oka může dojít
k poškození součástí a následně k vážnému nebo smrtelnému zranění.

Když je vozidlo taženo, systémy posilo -
vače brzd a řízení nebudou fungovat.
Proto bude při ovládání brzdového pedálu
a volantu nutné použít větší sílu. Při odta -
hování nepoužívejte pružná lana
a vyvarujte se rázových pohybů. Při odta -
hování vozidla nestartujte motor. Před
utažením kroužku důkladně vyčistěte
závitové pouzdro. Před tažením vozidla se
ujistěte, že je kroužek zcela zašroubovaný
do pouzdra.

20_MP_UG_CZ_EU_t.book Page 243

V PŘÍPADĚ NOUZE
244

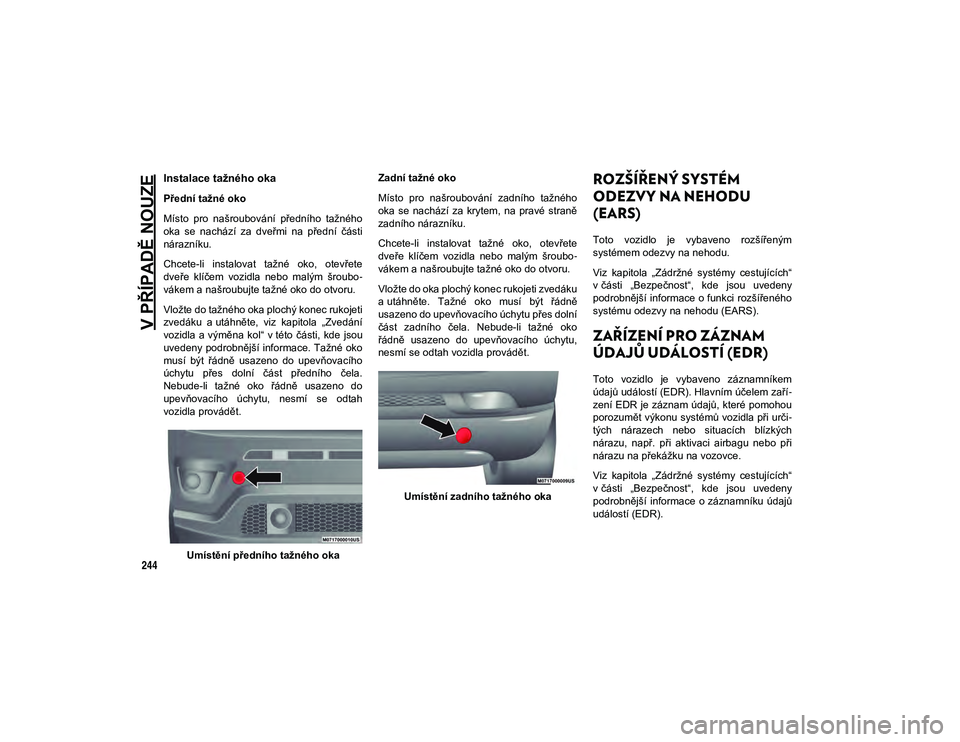

Instalace tažného oka
Přední tažné oko
Místo pro našroubování předního tažného
oka se nachází za dveřmi na přední části
nárazníku.
Chcete-li instalovat tažné oko, otevřete
dveře klíčem vozidla nebo malým šroubo-
vákem a našroubujte tažné oko do otvoru.
Vložte do tažného oka plochý konec rukojeti
zvedáku a utáhněte, viz kapitola „Zvedání
vozidla a výměna kol“ v této části, kde jsou
uvedeny podrobnější informace. Tažné oko
musí být řádně usazeno do upevňovacího
úchytu přes dolní část předního čela.
Nebude-li tažné oko řádně usazeno do
upevňovacího úchytu, nesmí se odtah
vozidla provádět.
Umístění předního tažného oka Zadní tažné oko
Místo pro našroubování zadního tažného
oka se nachází za krytem, na pravé straně
zadního nárazníku.
Chcete-li instalovat tažné oko, otevřete
dveře klíčem vozidla nebo malým šroubo
-
vákem a našroubujte tažné oko do otvoru.
Vložte do oka plochý konec rukojeti zvedáku
a utáhněte. Tažné oko musí být řádně
usazeno do upevňovacího úchytu přes dolní
část zadního čela. Nebude-li tažné oko
řádně usazeno do upevňovacího úchytu,
nesmí se odtah vozidla provádět.
Umístění zadního tažného oka
ROZŠÍŘENÝ SYSTÉM
ODEZVY NA NEHODU
(EARS)
Toto vozidlo je vybaveno rozšířeným
systémem odezvy na nehodu.
Viz kapitola „Zádržné systémy cestujících“
v části „Bezpečnost“, kde jsou uvedeny
podrobnější informace o funkci rozšířeného
systému odezvy na nehodu (EARS).
ZAŘÍZENÍ PRO ZÁZNAM
ÚDAJŮ UDÁLOSTÍ (EDR)
Toto vozidlo je vybaveno záznamníkem
údajů událostí (EDR). Hlavním účelem zaří -
zení EDR je záznam údajů, které pomohou
porozumět výkonu systémů vozidla při urči -
tých nárazech nebo situacích blízkých
nárazu, např. při aktivaci airbagu nebo při
nárazu na překážku na vozovce.
Viz kapitola „Zádržné systémy cestujících“
v části „Bezpečnost“, kde jsou uvedeny
podrobnější informace o záznamníku údajů
událostí (EDR).
20_MP_UG_CZ_EU_t.book Page 244

245
SERVIS A ÚDRŽBA
PLÁNOVANÁ ÚDRŽBA

Správná údržba je klíčová pro zajištění dlouhé
životnosti vozidla za optimálních podmínek.
Z tohoto důvodu společnost Jeep naplánovala
sérii kontrol a servisních zásahů v pevně
stanovených intervalech vzdálenosti nebo
času, které jsou popsány v harmonogramu
plánované údržby. Pro zachování účinnosti
vozidla ve špičkovém stavu je na následujících
stránkách s harmonogramem plánované
údržby uvedeno několik doplňkových kontrol,
které je třeba provést častěji s ohledem na
běžný plán uplatňování kuponů. Plánovanou
údržbu v pevně stanovených intervalech
ujetých kilometrů nebo času nabízejí všechna
autorizovaná obchodní zastoupení. Pokud při
servisním zásahu nastane potřeba dalších
výměn nebo oprav nad rámec plánované
údržby, mohou být vykonány pouze
s výslovným souhlasem vlastníka.
Technici obchodního zastoupení znají vaše
vozidlo nejlépe a mají přístup k firemním
informacím, originálním dílům Mopar
a speciálně navrženým elektronickým
a mechanickým nástrojům, které napomá-
hají předcházet budoucím nákladným
opravám. Pokud vozidlo často používáte
pro tažení přívěsu, měli byste zkrátit interval
mezi jednotlivými plánovanými údržbami.
V náročných provozních podmínkách,
například v prašném prostředí a při jízdách
na velmi krátké vzdálenosti, bude třeba
provádět údržbu vozidla častěji.
POZNÁMKA:
Harmonogram plánované údržby určuje
výrobce. Pokud plánovanou údržbu nene -
cháte provést, hrozí zánik záruky. Pokud při
provozu vozidla dochází k nějakým, byť
drobným, problémům, doporučujeme infor -
movat autorizované obchodní zastoupení,
aniž byste čekali na další údržbu.
Zážehový motor 1,4 l
POZNÁMKA:
Za žádných okolností nesmí intervaly
výměny oleje překročit 15 000 km
(9 000 mil) nebo 12 měsíců, podle toho, co nastane dříve.
Jednou za měsíc nebo před dlouhou
cestu
Zkontrolujte hladinu motorového oleje.
Zkontrolujte hladinu ostřikovací kapaliny
čelního skla.

Zkontrolujte tlak v pneumatikách a hledejteznámky neobvyklého opotřebení nebo
poškození pneumatik. Při první známce
nepravidelného opotřebení proveďte
záměnu pneumatik, a to i v případě, že se
opotřebení objeví dříve, než se rozsvítí indi -
kátor výměny oleje.

20_MP_UG_CZ_EU_t.book Page 245

SERVIS A ÚDRŽBA
246
Zkontrolujte hladiny kapalin v nádržce
chladicí kapaliny a hlavním brzdovém
válci a v případě potřeby je doplňte.
Zkontrolujte funkci všech vnitřních
a vnějších světel.
Při každé výměně oleje
Vyměňte olej a filtr.

Proveďte záměnu pneumatik. Záměnu
pneumatik proveďte při první známce
nepravidelného opotřebení, a to
i v případě, že se opotřebení objeví dříve,
než se rozsvítí indikátor výměny oleje.

Zkontrolujte akumulátor a vyčistěte
a dotáhněte svorky podle potřeby.

Zkontrolujte brzdové destičky, čelisti,
kotouče, bubny, hadice a parkovací brzdu.

Zkontrolujte ochranu chladicího systému
motoru a hadice.
Zkontrolujte výfukový systém.
Pokud vozidlo používáte v prašném
prostředí nebo v terénu, zkontrolujte čistič
vzduchu motoru.

Zkontrolujte stejnoběžné/kardanovy klouby.

Požadované intervaly údržby jsou uvedeny
v Plánu údržby na následující straně.
Plán údržby – zážehový motor 1,4 l
POZNÁMKA:

Jakmile jste provedli poslední zákrok uvedený
v tabulce, pokračujte v harmonogramu pláno-
vané údržby, dodržujte intervaly uvedené
v plánu označením každé operace tečkou
nebo příslušnou poznámkou. Pokud byste
jednoduše restartovali údržbu od začátku
plánu, mohlo by to u některých operací
způsobit překročení povoleného intervalu.

VAROVÁNÍ!
Neprovedení požadovaných položek
údržby může způsobit poškození vozidla.
20_MP_UG_CZ_EU_t.book Page 246

247

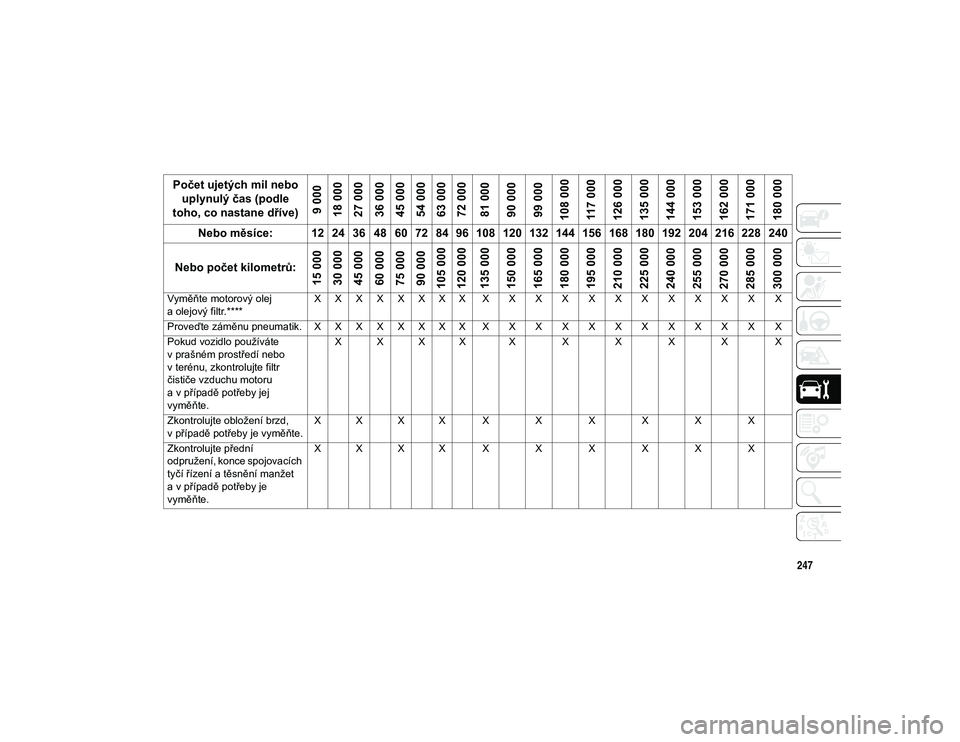

Počet ujetých mil nebo
uplynulý čas (podle
toho, co nastane dříve)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000 117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Nebo měsíce: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Nebo počet kilometrů:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Vyměňte motorový olej
a olejový filtr.**** X X X X X X X X X X X X X X X X X X X X
Proveďte záměnu pneumatik. X X X X X X X X X X X X X X X X X X X X Pokud vozidlo používáte
v prašném prostředí nebo
v terénu, zkontrolujte filtr
čističe vzduchu motoru
a v případě potřeby jej
vyměňte. X X X X X X X X X X
Zkontrolujte obložení brzd,
v případě potřeby je vyměňte. X X X X X X X X X X
Zkontrolujte přední
odpružení, konce spojovacích
tyčí řízení a těsnění manžet
a v případě potřeby je
vyměňte. X X X X X X X X X X
20_MP_UG_CZ_EU_t.book Page 247

SERVIS A ÚDRŽBA
248

Pohledem zkontrolujte stav
vnějšího povrchu karoserie,
ochranného krytu pod karoserií,
potrubí a hadic (výfuk – palivový
systém – brzdy), gumových dílů
(manžety, objímky, pouzdra atd.).
X X X X X X X X X X
Zkontrolujte stejnoběžné/
kardanovy klouby. X X X X X X X X X X X X X X X X X X X X
Pokud používáte brzdovou
kapalinu DOT 4, vyměňujte ji
každých 24 měsíců. * X X X X X X X X X X

Vyměňte filtr čističe vzduchu
motoru. (○) X
X X XXX
Vyměňte filtr klimatizace/
vzduchový filtr kabiny. X X X X X X X X X X
Vyměňte zapalovací svíčky. ** X X X X X X X X X X
Počet ujetých mil nebo uplynulý čas (podle
toho, co nastane dříve)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000 117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Nebo měsíce: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Nebo počet kilometrů:
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
20_MP_UG_CZ_EU_t.book Page 248
