JEEP COMPASS 2020 Návod k použití a údržbě (in Czech)

259

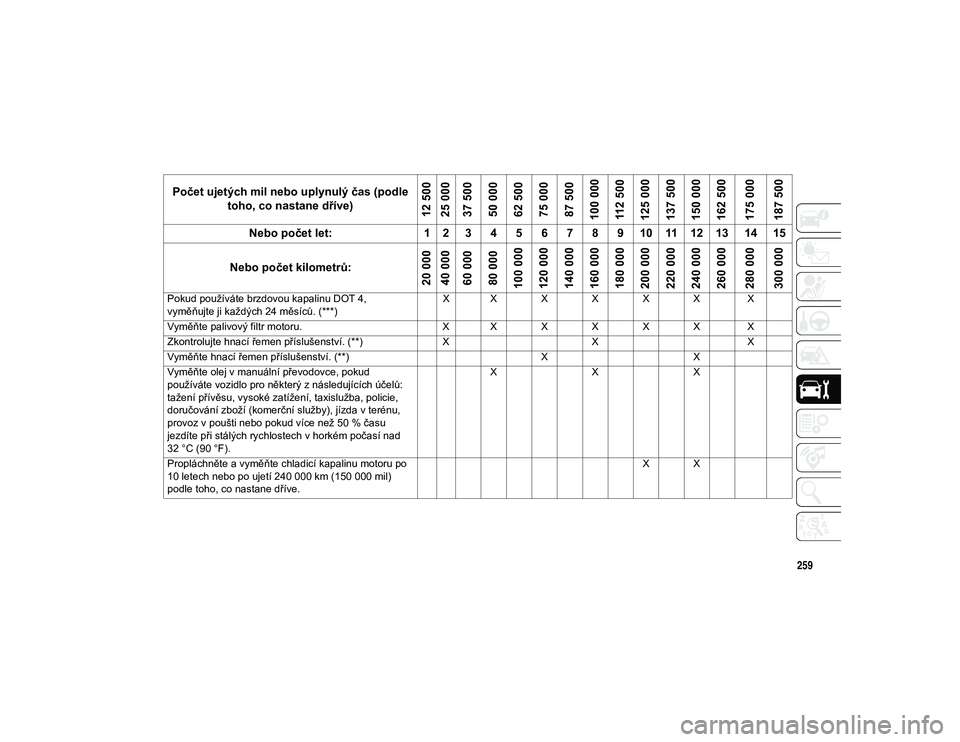

Pokud používáte brzdovou kapalinu DOT 4,
vyměňujte ji každých 24 měsíců. (***)X X X X X X X
Vyměňte palivový filtr motoru. X X X X X X X
Zkontrolujte hnací řemen příslušenství. (**) XX X
Vyměňte hnací řemen příslušenství. (**) XX
Vyměňte olej v manuální převodovce, pokud
používáte vozidlo pro některý z následujících účelů:
tažení přívěsu, vysoké zatížení, taxislužba, policie,
doručování zboží (komerční služby), jízda v terénu,
provoz v poušti nebo pokud více než 50 % času jezdíte při stálých rychlostech v horkém počasí nad
32 °C (90 °F). X
XX
Propláchněte a vyměňte chladicí kapalinu motoru po
10 letech nebo po ujetí 240 000 km (150 000 mil) podle toho, co nastane dříve. X X
Počet ujetých mil nebo uplynulý čas (podle
toho, co nastane dříve)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
Nebo počet let: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Nebo počet kilometrů:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
20_MP_UG_CZ_EU_t.book Page 259

SERVIS A ÚDRŽBA
260
(Pokračování)

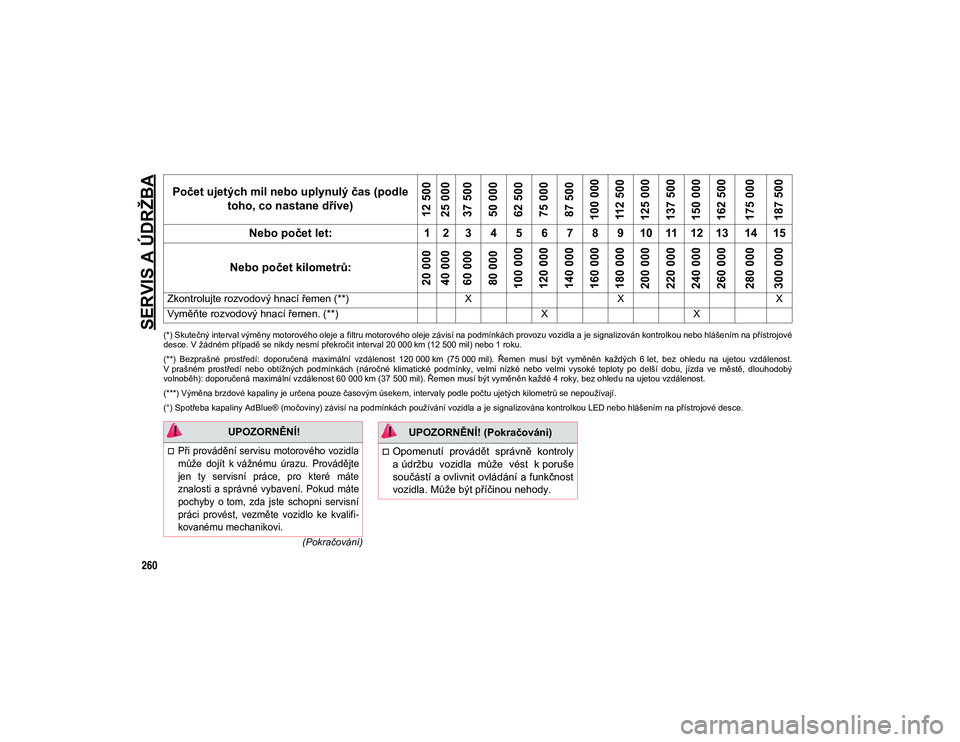

(*) Skutečný interval výměny motorového oleje a filtru motorového oleje závisí na podmínkách provozu vozidla a je signalizován kontrolkou nebo hlášením na přístrojové
desce. V žádném případě se nikdy nesmí překročit interval 20 000 km (12 500 mil) nebo 1 roku.
(**) Bezprašné prostředí: doporučená maximální vzdálenost 120 000 km (75 000 mil). Řemen musí být vyměněn každých 6 let, bez ohledu na ujetou vzdálenost.V prašném prostředí nebo obtížných podmínkách (náročné klimatické podmínky, velmi nízké nebo velmi vysoké teploty po delší dobu, jízda ve městě, dlouhodobý
volnoběh): doporučená maximální vzdálenost 60 000 km (37 500 mil). Řemen musí být vyměněn každé 4 roky, bez ohledu na ujetou vzdálenost.
(***) Výměna brzdové kapaliny je určena pouze časovým úsekem, intervaly podle počtu ujetých kilometrů se nepoužívají.
(°) Spotřeba kapaliny AdBlue® (močoviny) závisí na podmínkách používání vozidla a je signalizována kontrolkou LED nebo hlášením na přístrojové desce.
Zkontrolujte rozvodový hnací řemen (**) XX X
Vyměňte rozvodový hnací řemen. (**) XX
Počet ujetých mil nebo uplynulý čas (podle
toho, co nastane dříve)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
Nebo počet let: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Nebo počet kilometrů:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
UPOZORNĚNÍ!

Při provádění servisu motorového vozidla
může dojít k vážnému úrazu. Provádějte
jen ty servisní práce, pro které máte
znalosti a správné vybavení. Pokud máte
pochyby o tom, zda jste schopni servisní
práci provést, vezměte vozidlo ke kvalifi -
kovanému mechanikovi.
Opomenutí provádět správně kontroly
a údržbu vozidla může vést k poruše
součástí a ovlivnit ovládání a funkčnost vozidla. Může být příčinou nehody.
UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 260

261
MOTOROVÝ PROSTOR
Motor 1,4 l
1 – filtr čističe vzduchu motoru6 – nádržka ostřikovací kapaliny
2 – měrka hladiny motorového oleje 7 – tlakový uzávěr chladicí kapaliny
3 – nádržka brzdové kapaliny 8 – tlaková nádoba chladicí kapaliny
4 – akumulátor 9 – uzávěr plnicího otvoru motorového oleje
5 – centrum rozvodu energie (pojistky)
20_MP_UG_CZ_EU_t.book Page 261

SERVIS A ÚDRŽBA
262
Motor 2,4 l
1 – filtr čističe vzduchu motoru6 – nádržka ostřikovací kapaliny
2 – uzávěr plnicího otvoru motorového oleje 7 – akumulátor
3 – nádržka brzdové kapaliny 8 – tlakový uzávěr chladicí kapaliny
4 – akumulátor 9 – tlaková nádoba chladicí kapaliny
5 – centrum rozvodu energie (pojistky) 10 – olejová měrka motorového oleje
20_MP_UG_CZ_EU_t.book Page 262

263
Vznětový motor 2,0 l
1 – filtr čističe vzduchu motoru6 – nádržka ostřikovací kapaliny
2 – uzávěr plnicího otvoru motorového oleje 7 – tlakový uzávěr chladicí kapaliny
3 – nádržka brzdové kapaliny 8 – tlaková nádoba chladicí kapaliny
4 – akumulátor 9 – olejová měrka motorového oleje
5 – centrum rozvodu energie (pojistky)
20_MP_UG_CZ_EU_t.book Page 263

SERVIS A ÚDRŽBA
264
Vznětový motor 1,6 l
1 – filtr čističe vzduchu motoru6 – nádržka ostřikovací kapaliny
2 – uzávěr plnicího otvoru motorového oleje 7 – tlakový uzávěr chladicí kapaliny
3 – nádržka brzdové kapaliny 8 – tlaková nádoba chladicí kapaliny
4 – akumulátor 9 – olejová měrka motorového oleje
5 – centrum rozvodu energie (pojistky)
20_MP_UG_CZ_EU_t.book Page 264

265
(Pokračování)
Kontrola hladiny oleje
Aby se zajistilo řádné mazání motoru,
musíte udržovat správnou hladinu motoro-
vého oleje. Kontrolujte hladinu oleje
v pravidelných intervalech, například při
každém čerpání paliva. Nejlepší moment
pro kontrolu hladiny motorového oleje je pět
minut po vypnutí zcela zahřátého motoru.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost
odečtu hladiny oleje. Existují čtyři možné typy měrky.
Šrafovaná oblast.
Šrafovaná oblast označená nápisem
SAFE (BEZPEČNÝ).
Šrafovaná oblast označená značkou MIN
na dolním konci rozsahu a značkou MAX
na horním konci rozsahu.
Šrafovaná oblast označená zářezy na
koncích MIN a MAX rozsahu.
POZNÁMKA:
Vždy udržujte hladinu oleje v rámci šrafova -
ných označení na měrce.
Když je hladina na dolním konci rozsahu
měrky, přidáním 1 litru (1,0 kvartu) oleje se
hladina oleje zvýší ke značce horního konce
rozsahu.
Doplnění ostřikovací kapaliny

Nádržka ostřikovací kapaliny je umístěna
v přední části motorového prostoru.
V pravidelných intervalech kontrolujte hladinu
kapaliny v nádržce. Naplňte nádržku ostřiko -
vače rozpouštědlem na čelní sklo (ne nemrz-
noucí kapalinou do chladiče motoru) a na
několik sekund zapněte systém, aby se
vypláchla zbývající ostřikovací kapalina.

UPOZORNĚNÍ!

Při práci v motorovém prostoru nikdy
nekuřte: mohou být přítomny plyny
a hořlavé výpary, které představují nebez -
pečí požáru.
Jestliže je motor horký, při práci
v motorovém prostoru buďte velmi
opatrní: hrozí riziko popálení. Nepřibližujte
se příliš blízko ventilátoru chladiče
motoru: ventilátor se může spustit; hrozí
nebezpečí úrazu. Šály, vázanky a jiné
volné části oděvu mohou být zachyceny
pohyblivými díly.

VAROVÁNÍ!

Dbejte na to, abyste si při doplňování
nespletli různé typy kapaliny: nejsou
vzájemně kompatibilní! Doplnění nevhodné
kapaliny může způsobit závažné poškození
vozidla.

Hladina oleje nikdy nesmí překročit
rysku MAX.
Vždy doplňujte motorový olej se stej -
nými charakteristikami jako má olej,
který je již v motoru.
Při doplňování motorového oleje
vyčkejte před povolením uzávěru hrdla
na vychladnutí motoru, zejména
u vozidel s hliníkovým uzávěrem (pokud
je součástí výbavy). UPOZORNĚNÍ:
nebezpečí popálení!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.
VAROVÁNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 265

SERVIS A ÚDRŽBA
266
(Pokračování)
Při doplňování ostřikovací kapaliny do
nádržky nalijte trochu ostřikovací kapaliny
na hadr nebo utěrku a otřete do čista lišty
stěračů pro lepší výsledky stírání.

Aby se předešlo zamrznutí systému ostřiko-
vače čelního skla za studeného počasí, zvolte
roztok nebo směs, která splňuje nebo překra -
čuje rozsah teplot pro dané podnebí. Infor -
mace o tomto rozsahu teplot jsou uvedeny na
většině nádob s ostřikovací kapalinou.
Bezúdržbový akumulátor
Vozidlo je vybavené bezúdržbovým akumu -
látorem. Nemusíte do něj nikdy doplňovat
vodu ani není vyžadována jeho pravidelná
údržba.
UPOZORNĚNÍ!
Běžně prodejná rozpouštědla do
ostřikovače čelního skla jsou hořlavá.
Mohou se vznítit a popálit vás. Při
doplňování ostřikovacího roztoku a při
manipulaci s ním je třeba dbát opatrnosti.
VAROVÁNÍ!
Nejezděte s prázdnou nádržkou kapaliny
ostřikovače čelního skla: ostřikovače
čelního skla jsou nezbytné pro zlepšení
viditelnosti.
UPOZORNĚNÍ!
Použití akumulátoru s nízkou hladinou
kapaliny může způsobit nenávratné
poškození akumulátoru a může zavinit
explozi.
Při jakékoli práci na akumulátoru nebo
v jeho blízkosti vždy chraňte své oči
pomocí speciálních brýlí.
Akumulátory obsahují látky, které jsou
velmi nebezpečné pro životní prostředí.
Pro výměnu akumulátoru se obraťte na
autorizovaného dealera.

Kapalina v akumulátoru je žíravý roztok
kyseliny a může vás popálit nebo dokonce
oslepit. Nedovolte, aby se kapalina
akumulátoru dostala do styku s očima,
pokožkou nebo oděvem. Při upevňování
svorek akumulátor nenaklánějte. Pokud
kyselina zasáhne oči nebo pokožku, ihned
zasažené místo opláchněte velkým množ -
stvím vody. Viz kapitola „Postup starto -
vání motoru pomocí propojovacích
kabelů“ v části „V případě nouze“, kde
jsou uvedeny podrobnější informace.
Plyn unikající z akumulátoru je hořlavý
a výbušný. V blízkosti akumulátoru nesmí
být žádný otevřený oheň či zdroj jiskření.
Nepoužívejte pomocný akumulátor nebo
jiný pomocný zdroj s výstupním napětím
vyšším než 12 V. Svorky kabelů se nesmí
vzájemně dotýkat.
Póly a svorky akumulátoru a související
příslušenství obsahují olovo a sloučeniny
olova. Po manipulaci s nimi si umyjte ruce.

UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 266

267
Vysokotlaké mytí
SERVIS POSKYTOVANÝ
DEALEREM
Autorizovaný dealer má kvalifikovaný
servisní personál, speciální nástroje
a vybavení k provádění veškerých servis-
ních prací odborným způsobem. K dispozici
jsou servisní příručky, které obsahují
podrobné servisní informace k vozidlu. Než
se sami pokusíte o provádění servisu,
přečtěte si tyto servisní příručky.
POZNÁMKA:
Záměrně prováděné změny v systému
řízení emisí mohou být důvodem zrušení
záruky a mohou být stíhány a pokutovány.
Údržba klimatizace
Aby se dosáhlo co nejlepší výkonnosti
klimatizace, je nutné ji pokaždé na začátku
léta nechat zkontrolovat autorizovaným
dealerem a nechat provést její servis. Tento
servis by měl zahrnovat čištění žeber
zkapalňovače a zkoušku výkonnosti. Mělo
by přitom být zkontrolováno rovněž napnutí
hnacího řemene.
VAROVÁNÍ!

Při opětovném připojování kabelů
k akumulátoru je nezbytné, aby byl kladný
kabel připojen ke kladné svorce a záporný
kabel k záporné svorce. Svorky akumulá -
toru jsou označeny kladným (+)
a záporným (–) znaménkem a jsou vyzna-
čeny na skříni akumulátoru. Kabelové
svorky musí být k pólům pevně připev -
něny a nesmí být zkorodované.

Pokud použijete „rychlonabíječku“ pro
akumulátor umístěný ve vozidle, před připo -
jením nabíječky k akumulátoru odpojte oba
kabely akumulátoru vozidla. Nepoužívejte
„rychlonabíječku“ k vytvoření napětí pro star -
tování motoru.

VAROVÁNÍ!

Čištění motorového prostoru vysokotlakým
čisticím zařízením se nedoporučuje. Byla
přijata opatření pro ochranu všech dílů
a spojů, ovšem tlak vyvíjený těmito přístroji
je takový, že nelze zaručit úplnou ochranu
proti vniknutí vody.

UPOZORNĚNÍ!
Při provádění servisu motorového vozidla
může dojít k vážnému úrazu. Provádějte
jen ty servisní práce, pro které máte
znalosti a správné vybavení. Pokud máte
pochyby o tom, zda jste schopni servisní
práci provést, vezměte vozidlo ke
kvalifikovanému mechanikovi.
UPOZORNĚNÍ!
Pro systém klimatizace používejte
pouze chladicí média a maziva kompre -
soru schválená výrobcem. Některá
neschválená chladicí média jsou
hořlavá a mohou explodovat a způsobit
vám zranění. Jiná neschválená chladicí
média nebo maziva mohou způsobit
poruchu systému, vyžadující nákladné
opravy. Viz podrobnější informace
o záruce v záruční knížce, která je
součástí sady informací pro uživatele.

Systém klimatizace obsahuje chladicí
médium, které je pod vysokým tlakem.
Doplňování chladicího média a veškeré
opravy vyžadující odpojení vedení musí
provádět zkušený technik. Zabrání se tak
riziku úrazu nebo poškození systému.

20_MP_UG_CZ_EU_t.book Page 267

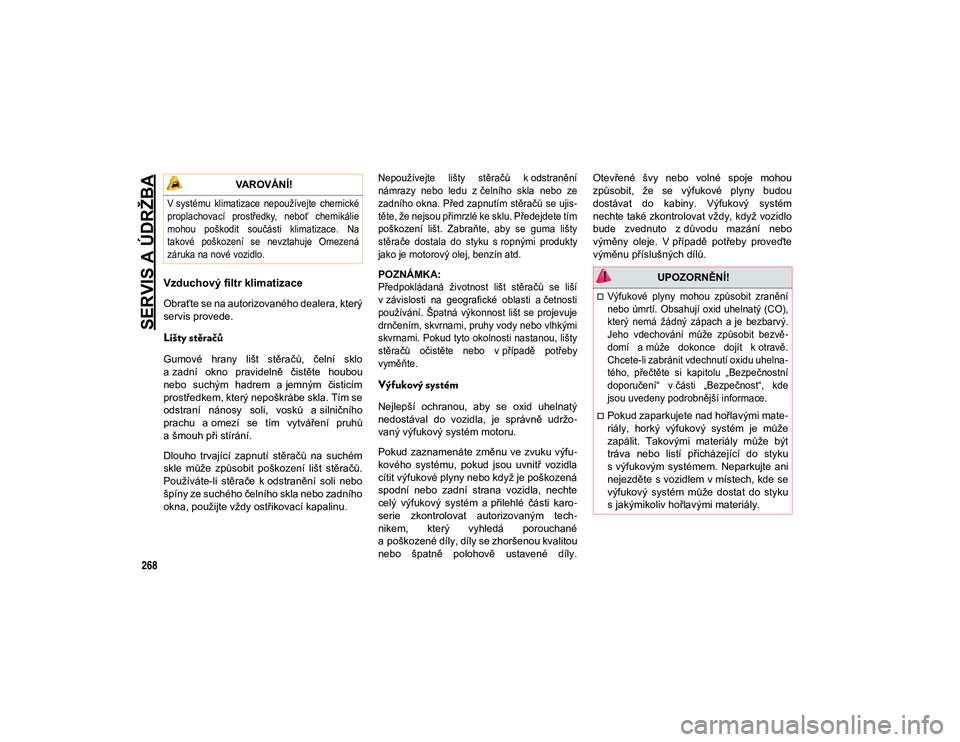

SERVIS A ÚDRŽBA
268
Vzduchový filtr klimatizace
Obraťte se na autorizovaného dealera, který
servis provede.
Lišty stěračů
Gumové hrany lišt stěračů, čelní sklo
a zadní okno pravidelně čistěte houbou
nebo suchým hadrem a jemným čisticím
prostředkem, který nepoškrábe skla. Tím se
odstraní nánosy soli, vosků a silničního
prachu a omezí se tím vytváření pruhů
a šmouh při stírání.
Dlouho trvající zapnutí stěračů na suchém
skle může způsobit poškození lišt stěračů.
Používáte-li stěrače k odstranění soli nebo
špíny ze suchého čelního skla nebo zadního
okna, použijte vždy ostřikovací kapalinu.
Nepoužívejte lišty stěračů k odstranění
námrazy nebo ledu z čelního skla nebo ze
zadního okna. Před zapnutím stěračů se ujis-
těte, že nejsou přimrzlé ke sklu. Předejdete tím
poškození lišt. Zabraňte, aby se guma lišty
stěrače dostala do styku s ropnými produkty
jako je motorový olej, benzín atd.

POZNÁMKA:

Předpokládaná životnost lišt stěračů se liší
v závislosti na geografické oblasti a četnosti
používání. Špatná výkonnost lišt se projevuje
drnčením, skvrnami, pruhy vody nebo vlhkými
skvrnami. Pokud tyto okolnosti nastanou, lišty
stěračů očistěte nebo v případě potřeby
vyměňte.

Výfukový systém
Nejlepší ochranou, aby se oxid uhelnatý
nedostával do vozidla, je správně udržo -
vaný výfukový systém motoru.
Pokud zaznamenáte změnu ve zvuku výfu -
kového systému, pokud jsou uvnitř vozidla
cítit výfukové plyny nebo když je poškozená
spodní nebo zadní strana vozidla, nechte
celý výfukový systém a přilehlé části karo -
serie zkontrolovat autorizovaným tech -
nikem, který vyhledá porouchané
a poškozené díly, díly se zhoršenou kvalitou
nebo špatně polohově ustavené díly. Otevřené švy nebo volné spoje mohou
způsobit, že se výfukové plyny budou
dostávat do kabiny. Výfukový systém
nechte také zkontrolovat vždy, když vozidlo
bude zvednuto z důvodu mazání nebo
výměny oleje. V případě potřeby proveďte
výměnu příslušných dílů.
VAROVÁNÍ!

V systému klimatizace nepoužívejte chemické
proplachovací prostředky, neboť chemikálie
mohou poškodit součásti klimatizace. Na
takové poškození se nevztahuje Omezená
záruka na nové vozidlo.

UPOZORNĚNÍ!

Výfukové plyny mohou způsobit zranění
nebo úmrtí. Obsahují oxid uhelnatý (CO),
který nemá žádný zápach a je bezbarvý.
Jeho vdechování může způsobit bezvě -
domí a může dokonce dojít k otravě.
Chcete-li zabránit vdechnutí oxidu uhelna -
tého, přečtěte si kapitolu „Bezpečnostní
doporučení“ v části „Bezpečnost“, kde
jsou uvedeny podrobnější informace.

Pokud zaparkujete nad hořlavými mate -
riály, horký výfukový systém je může
zapálit. Takovými materiály může být
tráva nebo listí přicházející do styku
s výfukovým systémem. Neparkujte ani
nejezděte s vozidlem v místech, kde se
výfukový systém může dostat do styku
s jakýmikoliv hořlavými materiály.
20_MP_UG_CZ_EU_t.book Page 268
