V PŘÍPADĚ NOUZE
208
(Pokračování)

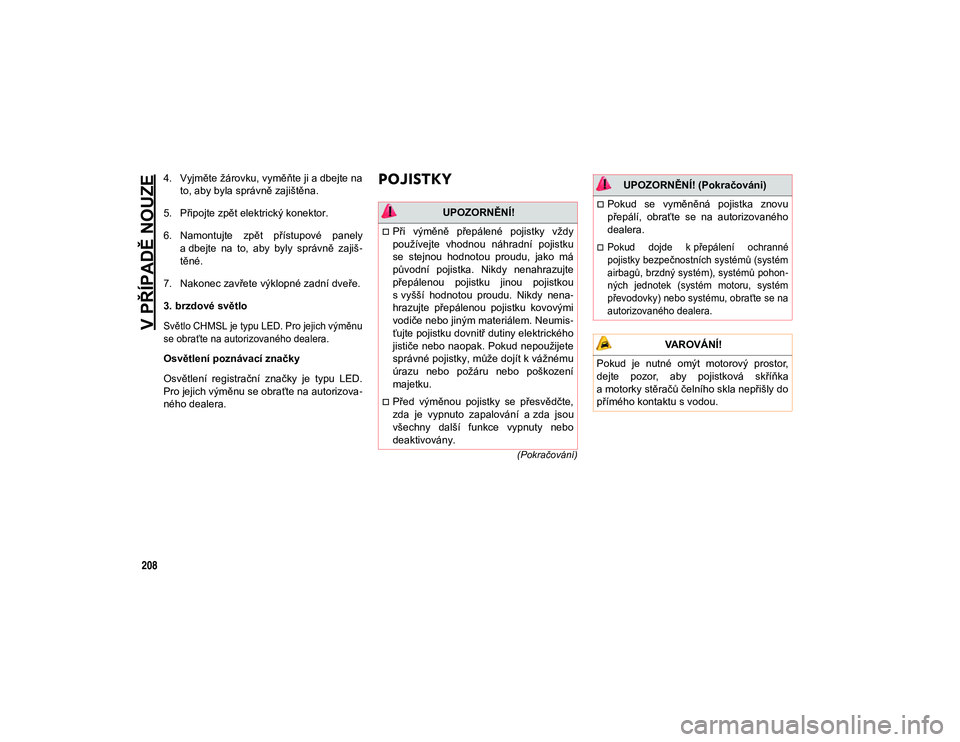

4. Vyjměte žárovku, vyměňte ji a dbejte nato, aby byla správně zajištěna.
5. Připojte zpět elektrický konektor.
6. Namontujte zpět přístupové panely a dbejte na to, aby byly správně zajiš -
těné.
7. Nakonec zavřete výklopné zadní dveře.
3. brzdové světlo

Světlo CHMSL je typu LED. Pro jejich výměnu
se obraťte na autorizovaného dealera.

Osvětlení poznávací značky
Osvětlení registrační značky je typu LED.
Pro jejich výměnu se obraťte na autorizova -
ného dealera.POJISTKY
UPOZORNĚNÍ!
Při výměně přepálené pojistky vždy
používejte vhodnou náhradní pojistku
se stejnou hodnotou proudu, jako má
původní pojistka. Nikdy nenahrazujte
přepálenou pojistku jinou pojistkou
s vyšší hodnotou proudu. Nikdy nena -
hrazujte přepálenou pojistku kovovými
vodiče nebo jiným materiálem. Neumis-
ťujte pojistku dovnitř dutiny elektrického
jističe nebo naopak. Pokud nepoužijete
správné pojistky, může dojít k vážnému
úrazu nebo požáru nebo poškození
majetku.
Před výměnou pojistky se přesvědčte,
zda je vypnuto zapalování a zda jsou
všechny další funkce vypnuty nebo
deaktivovány.
Pokud se vyměněná pojistka znovu
přepálí, obraťte se na autorizovaného
dealera.

Pokud dojde k přepálení ochranné
pojistky bezpečnostních systémů (systém
airbagů, brzdný systém), systémů pohon -
ných jednotek (systém motoru, systém
převodovky) nebo systému, obraťte se na
autorizovaného dealera.

VAROVÁNÍ!
Pokud je nutné omýt motorový prostor,
dejte pozor, aby pojistková skříňka
a motorky stěračů čelního skla nepřišly do
přímého kontaktu s vodou.
UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 208

209

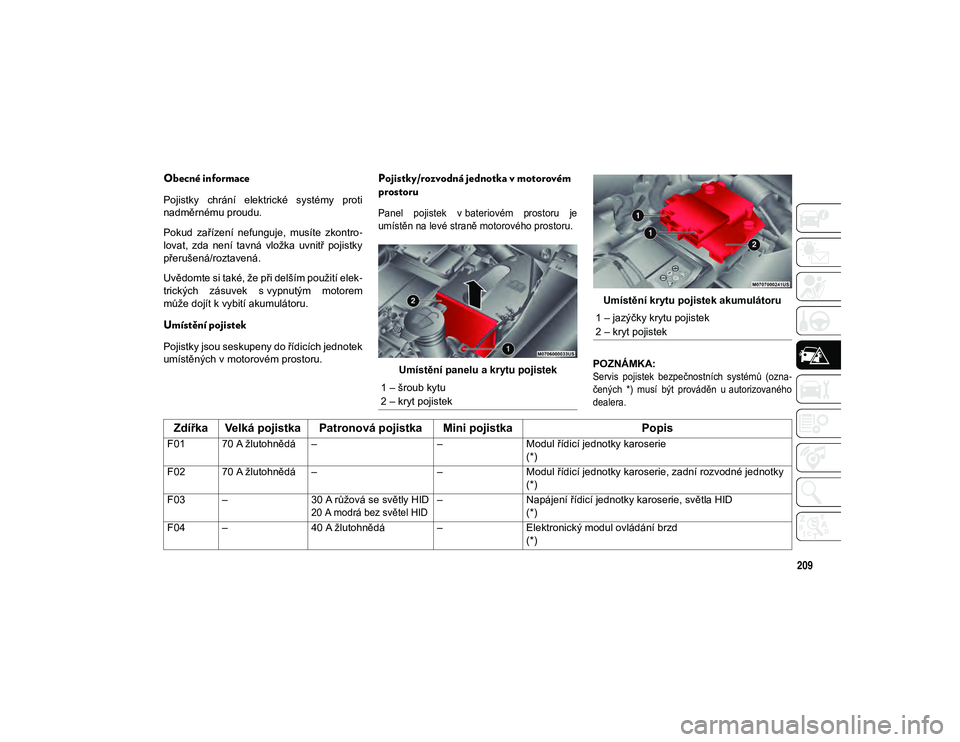

Obecné informace
Pojistky chrání elektrické systémy proti
nadměrnému proudu.
Pokud zařízení nefunguje, musíte zkontro-
lovat, zda není tavná vložka uvnitř pojistky
přerušená/roztavená.
Uvědomte si také, že při delším použití elek -
trických zásuvek s vypnutým motorem
může dojít k vybití akumulátoru.
Umístění pojistek
Pojistky jsou seskupeny do řídicích jednotek
umístěných v motorovém prostoru.
Pojistky/rozvodná jednotka v motorovém
prostoru

Panel pojistek v bateriovém prostoru je
umístěn na levé straně motorového prostoru.

Umístění panelu a krytu pojistek Umístění krytu pojistek akumulátoru
POZNÁMKA:

Servis pojistek bezpečnostních systémů (ozna -
čených *) musí být prováděn u autorizovaného
dealera.

1 – šroub kytu
2 – kryt pojistek
1 – jazýčky krytu pojistek
2 – kryt pojistek
Zdířka Velká pojistka Patronová pojistka Mini pojistka
Popis
F01 70 A žlutohnědá ––Modul řídicí jednotky karoserie
(*)
F02 70 A žlutohnědá – –Modul řídicí jednotky karoserie, zadní rozvodné jednotky
(*)
F03 – 30 A růžová se světly HID

20 A modrá bez světel HID
–
Napájení řídicí jednotky karoserie, světla HID
(*)
F04 – 40 A žlutohnědá–Elektronický modul ovládání brzd
(*)
20_MP_UG_CZ_EU_t.book Page 209

V PŘÍPADĚ NOUZE
210

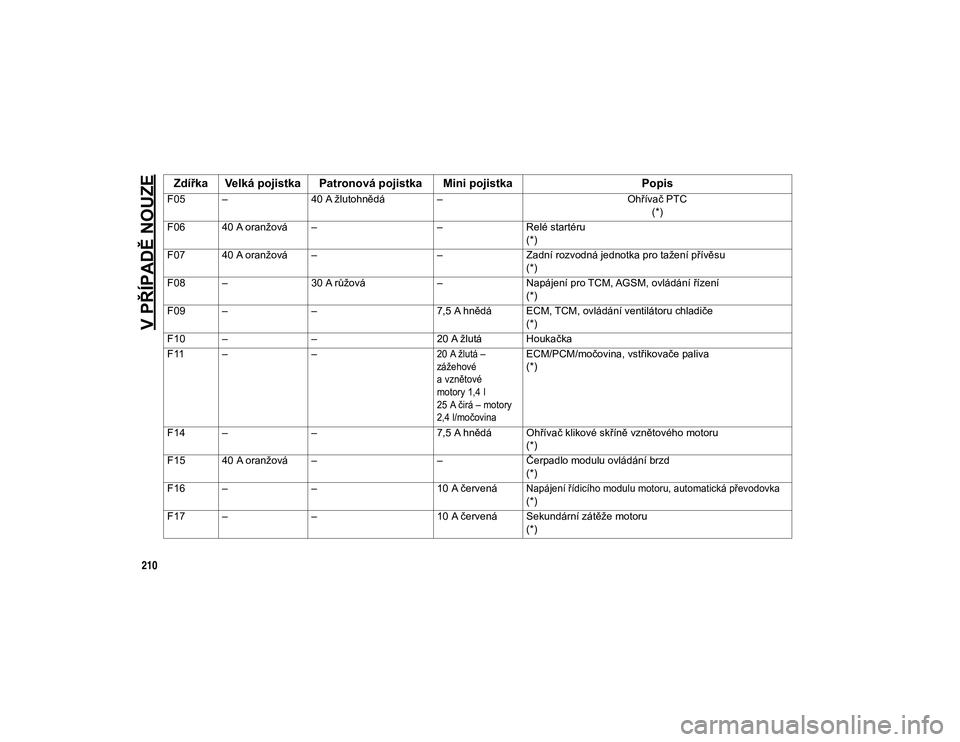

F05 –40 A žlutohnědá– Ohřívač PTC
(*)
F06 40 A oranžová – –Relé startéru
(*)
F07 40 A oranžová – –Zadní rozvodná jednotka pro tažení přívěsu
(*)
F08 – 30 A růžová–Napájení pro TCM, AGSM, ovládání řízení
(*)
F09 – –7,5 A hnědá ECM, TCM, ovládání ventilátoru chladiče
(*)
F10 – –20 A žlutá Houkačka
F11 – –
20 A žlutá –
zážehové
a vznětové
motory 1,4 l
25 A čirá – motory
2,4 l/močovina
ECM/PCM/močovina, vstřikovače paliva
(*)
F14 – –7,5 A hnědá Ohřívač klikové skříně vznětového motoru
(*)
F15 40 A oranžová – –Čerpadlo modulu ovládání brzd
(*)
F16 – –10 A červená
Napájení řídicího modulu motoru, automatická převodovka

(*)
F17 – –10 A červená Sekundární zátěže motoru
(*)
Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
20_MP_UG_CZ_EU_t.book Page 210

211

F18–
– 20 A žlutá 12V elektrická zásuvka v zavazadlovém prostoru
napájená ze zapalování
F19 – –7,5 A hnědá Kompresor klimatizace
F20 – –20 A žlutá Zapalovač cigaret
F21 – –20 A žlutá Palivové čerpadlo
(*)
F22 – –
20 A žlutá –
zážehový motor
15 A modrá –
vznětový motorZážehový – zapalovací cívka/vstřikovač paliva, vznětový –
součásti vznětového motoru
(*)

F23 – –
30 A zelená
Mřížka ohřívače okna
F24 – –
15 A modrá
Napájení elektronické jednotky, automatická převodovka
(*)
F30 – –
20 A žlutá (volitelná
zákazníkem,
přesun z pozice
F18)
12V elektrická zásuvka v zavazadlovém prostoru stále
napájená z akumulátoru

F81 60 A modrá –
–
Modul žhavicích svíček, DDCT SDU, napájení z akumulátoru

(*)
F82 – 40 A zelená–Ohřívač naftového filtru
(*)
F83 – 40 A zelená–Ventilátor klimatizace
F84 – –30 A zelená Napájení pohonu všech kol
(*)
F87 – –5 A žlutohnědá Volič převodového stupně automatické převodovky
(*)
Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
20_MP_UG_CZ_EU_t.book Page 211

V PŘÍPADĚ NOUZE
212

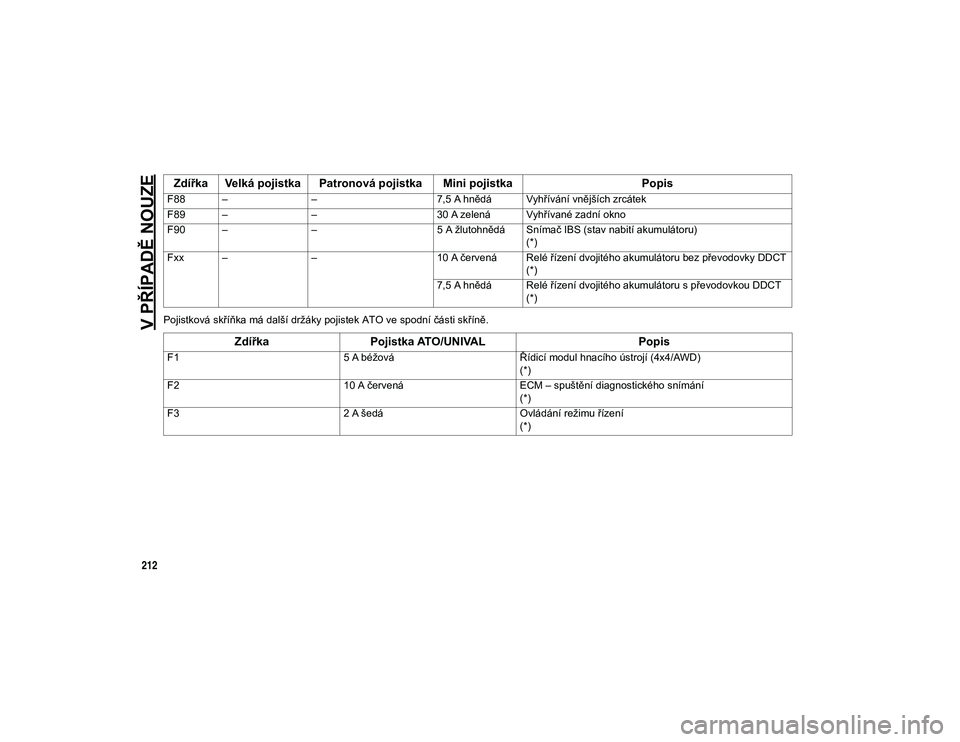

Pojistková skříňka má další držáky pojistek ATO ve spodní části skříně.F88 –
–7,5 A hnědá Vyhřívání vnějších zrcátek
F89 – –30 A zelená Vyhřívané zadní okno
F90 – –5 A žlutohnědá Snímač IBS (stav nabití akumulátoru)
(*)
Fxx – –10 A červená Relé řízení dvojitého akumulátoru bez převodovky DDCT
(*)
7,5 A hnědá Relé řízení dvojitého akumulátoru s převodovkou DDCT (*)
Zdířka Pojistka ATO/UNIVAL Popis
F15 A béžováŘídicí modul hnacího ústrojí (4x4/AWD)
(*)
F2 10 A červenáECM – spuštění diagnostického snímání
(*)
F3 2 A šedáOvládání režimu řízení
(*)
Zdířka Velká pojistka Patronová pojistka Mini pojistka Popis
20_MP_UG_CZ_EU_t.book Page 212

213

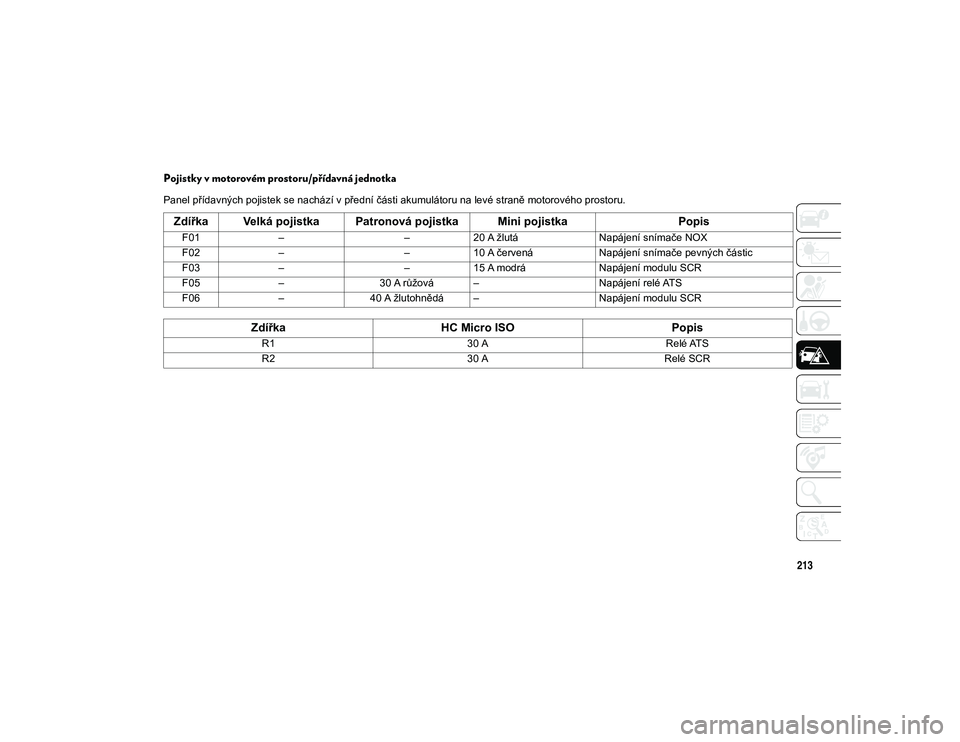

Pojistky v motorovém prostoru/přídavná jednotka
Panel přídavných pojistek se nachází v přední části akumulátoru na levé straně motorového prostoru.
Zdířka Velká pojistka Patronová pojistka Mini pojistkaPopis
F01– –20 A žlutá Napájení snímače NOX
F02 – –10 A červená Napájení snímače pevných částic
F03 – –15 A modrá Napájení modulu SCR
F05 – 30 A růžová – Napájení relé ATS
F06 –40 A žlutohnědá – Napájení modulu SCR
ZdířkaHC Micro ISO Popis
R130 ARelé ATS
R2 30 ARelé SCR
20_MP_UG_CZ_EU_t.book Page 213

V PŘÍPADĚ NOUZE
214

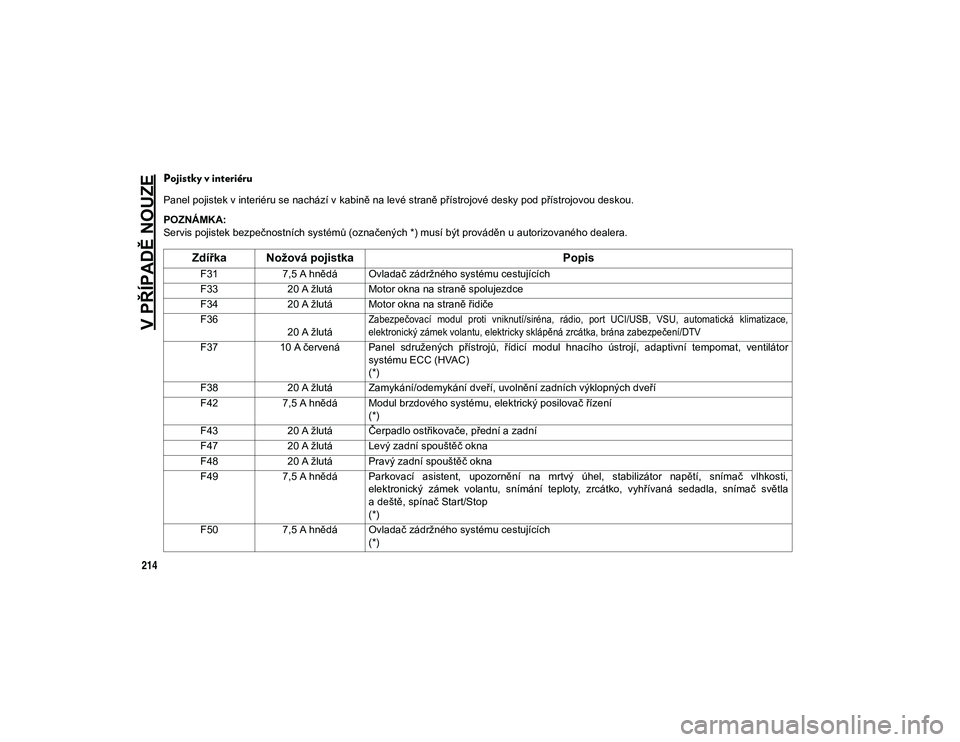

Pojistky v interiéru
Panel pojistek v interiéru se nachází v kabině na levé straně přístrojové desky pod přístrojovou deskou.
POZNÁMKA:
Servis pojistek bezpečnostních systémů (označených *) musí být prováděn u autorizovaného dealera.
Zdířka Nožová pojistkaPopis
F317,5 A hnědá Ovladač zádržného systému cestujících
F33 20 A žlutá Motor okna na straně spolujezdce
F34 20 A žlutá Motor okna na straně řidiče
F36
20 A žlutá
Zabezpečovací modul proti vniknutí/siréna, rádio, port UCI/USB, VSU, automatická klimatizace,
elektronický zámek volantu, elektricky sklápěná zrcátka, brána zabezpečení/DTV

F37 10 A červená Panel sdružených přístrojů, řídicí modul hnacího ústrojí, adaptivní tempomat, ventilátor
systému ECC (HVAC)
(*)
F38 20 A žlutá Zamykání/odemykání dveří, uvolnění zadních výklopných dveří
F42 7,5 A hnědá Modul brzdového systému, elektrický posilovač řízení
(*)
F43 20 A žlutá Čerpadlo ostřikovače, přední a zadní
F47 20 A žlutá Levý zadní spouštěč okna
F48 20 A žlutá Pravý zadní spouštěč okna
F49 7,5 A hnědá Parkovací asistent, upozornění na mrtvý úhel, stabilizátor napětí, snímač vlhkosti,
elektronický zámek volantu, snímání teploty, zrcátko, vyhřívaná sedadla, snímač světla
a deště, spínač Start/Stop
(*)
F50 7,5 A hnědá Ovladač zádržného systému cestujících
(*)
20_MP_UG_CZ_EU_t.book Page 214

215

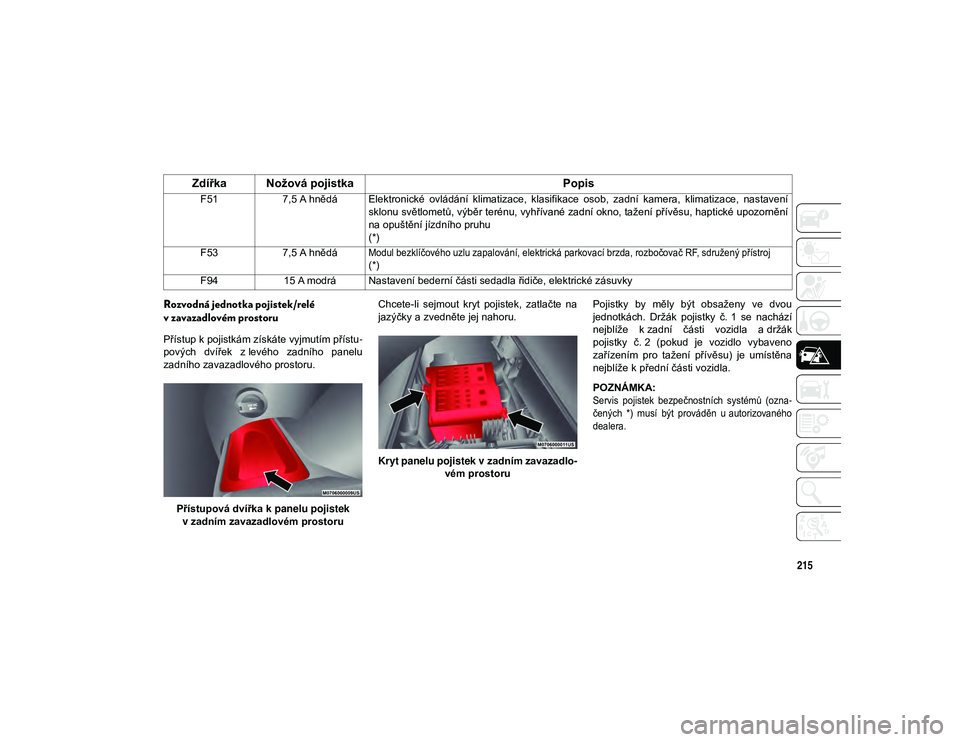

Rozvodná jednotka pojistek/relé
v zavazadlovém prostoru
Přístup k pojistkám získáte vyjmutím přístu-
pových dvířek z levého zadního panelu
zadního zavazadlového prostoru.
Přístupová dvířka k panelu pojistek
v zadním zavazadlovém prostoru Chcete-li sejmout kryt pojistek, zatlačte na
jazýčky a zvedněte jej nahoru.
Kryt panelu pojistek v
zadním zavazadlo-
vém prostoru Pojistky by měly být obsaženy ve dvou
jednotkách. Držák pojistky č. 1 se nachází
nejblíže k zadní části vozidla a držák
pojistky č. 2 (pokud je vozidlo vybaveno
zařízením pro tažení přívěsu) je umístěna
nejblíže k přední části vozidla.
POZNÁMKA:

Servis pojistek bezpečnostních systémů (ozna
-
čených *) musí být prováděn u autorizovaného
dealera.

F51
7,5 A hnědá Elektronické ovládání klimatizace, klasifikace osob, zadní kamera, klimatizace, nastavení
sklonu světlometů, výběr terénu, vyhřívané zadní okno, tažení přívěsu, haptické upozornění
na opuštění jízdního pruhu
(*)
F53 7,5 A hnědá
Modul bezklíčového uzlu zapalování, elektrická parkovací brzda, rozbočovač RF, sdružený přístroj

(*)
F94 15 A modrá Nastavení bederní části sedadla řidiče, elektrické zásuvky
Zdířka Nožová pojistka Popis
20_MP_UG_CZ_EU_t.book Page 215

V PŘÍPADĚ NOUZE

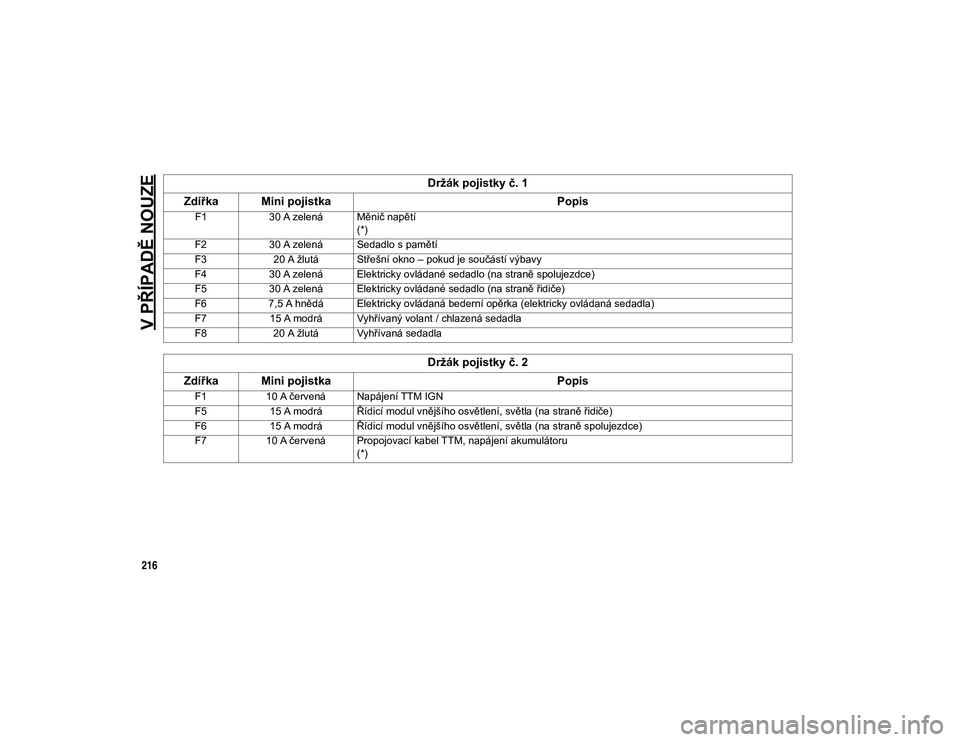

216Držák pojistky č. 1
Zdířka Mini pojistka Popis
F130 A zelená Měnič napětí
(*)
F2 30 A zelená Sedadlo s pamětí
F3 20 A žlutá Střešní okno – pokud je součástí výbavy
F4 30 A zelená Elektricky ovládané sedadlo (na straně spolujezdce)
F5 30 A zelená Elektricky ovládané sedadlo (na straně řidiče)
F6 7,5 A hnědá Elektricky ovládaná bederní opěrka (elektricky ovládaná sedadla)
F7 15 A modrá Vyhřívaný volant / chlazená sedadla
F8 20 A žlutá Vyhřívaná sedadla
Držák pojistky č. 2
Zdířka Mini pojistka Popis
F110 A červená Napájení TTM IGN
F5 15 A modrá Řídicí modul vnějšího osvětlení, světla (na straně řidiče)
F6 15 A modrá Řídicí modul vnějšího osvětlení, světla (na straně spolujezdce)
F7 10 A červená Propojovací kabel TTM, napájení akumulátoru
(*)
20_MP_UG_CZ_EU_t.book Page 216

217
(Pokračování)
(Pokračování)

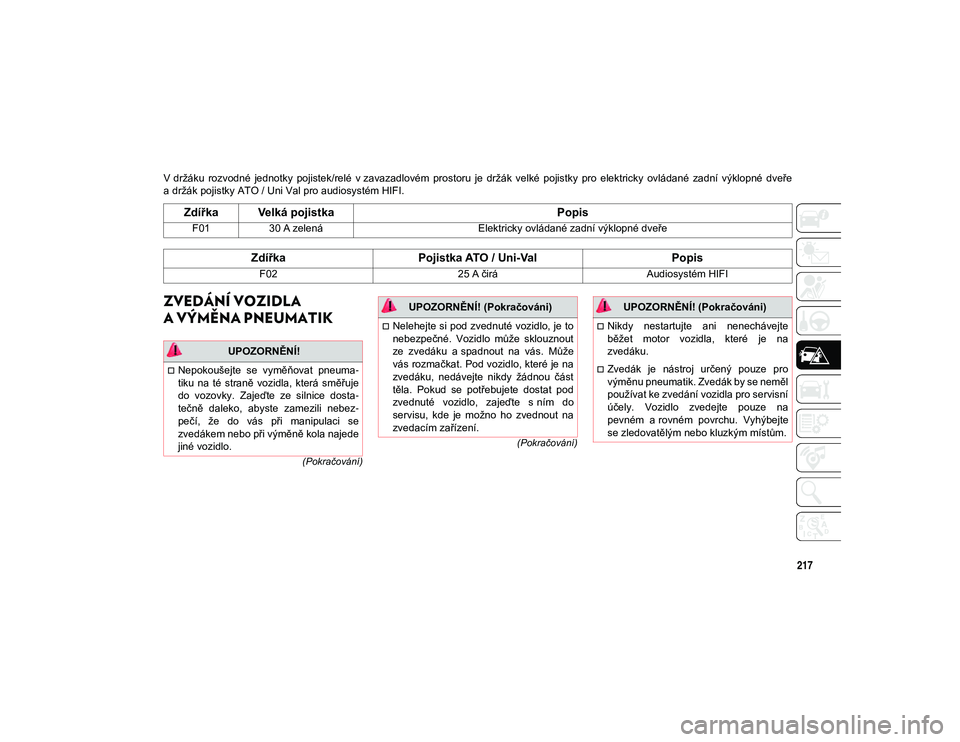

V držáku rozvodné jednotky pojistek/relé v zavazadlovém prostoru je držák velké pojistky pro elektricky ovládané zadní výklopné dveře a držák pojistky ATO / Uni Val pro audiosystém HIFI.
ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
Zdířka Velká pojistka Popis
F0130 A zelená Elektricky ovládané zadní výklopné dveře
ZdířkaPojistka ATO / Uni-Val Popis
F0225 A čiráAudiosystém HIFI
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat pneuma-
tiku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dosta -
tečně daleko, abyste zamezili nebez-
pečí, že do vás při manipulaci se
zvedákem nebo při výměně kola najede
jiné vozidlo.
Nelehejte si pod zvednuté vozidlo, je to
nebezpečné. Vozidlo může sklouznout
ze zvedáku a spadnout na vás. Může
vás rozmačkat. Pod vozidlo, které je na
zvedáku, nedávejte nikdy žádnou část
těla. Pokud se potřebujete dostat pod
zvednuté vozidlo, zajeďte s ním do
servisu, kde je možno ho zvednout na
zvedacím zařízení.
UPOZORNĚNÍ! (Pokračováni)
Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na
zvedáku.
Zvedák je nástroj určený pouze pro
výměnu pneumatik. Zvedák by se neměl
používat ke zvedání vozidla pro servisní
účely. Vozidlo zvedejte pouze na
pevném a rovném povrchu. Vyhýbejte
se zledovatělým nebo kluzkým místům.
UPOZORNĚNÍ! (Pokračováni)
