JEEP GRAND CHEROKEE 2016 Návod k použití a údržbě (in Czech)

MANUÁLNÍ UVOLNĚNÍ
Z POLOHY PARKOVÁNÍ
UPOZORNĚNÍ!
Před aktivací manuálního uvolnění z polohy par-
kování vždy vozidlo zajistěte úplným zatažením
parkovací brzdy. Aktivace manuálního uvolnění
z polohy parkování umožní, aby se mohlo vozidlo
pohybovat, pokud není zajištěno parkovací brz-
dou nebo správným připojením k tažnému vozi-
dlu. Aktivace manuálního uvolnění z polohy par-
kování může u nezajištěného vozidla vést
k vážnému zranění nebo usmrcení osob ve vozidle
nebo v jeho blízkosti.
Aby bylo možné pohybovat vozidlem v případech,
kdy u převodovky nelze přeřadit z polohy PARKO-
VÁNÍ (například při vybitém akumulátoru), je k dis-
pozici manuální uvolnění z polohy parkování.
Při použití manuálního uvolnění z polohy parkování
postupujte podle těchto kroků:
1. Pevně zatáhněte parkovací brzdu.2. Otevřete středovou konzolu a vyhledejte kryt
manuálního uvolnění z polohy parkování, sejměte
jej odpáčením krytu od závěsů konzoly.
3. Pomocí šroubováku nebo obdobného nástroje
zatlačte na kovovou západkusměrem k upevňo-
vacímu popruhu.4. Když je kovová západka v otevřenépoloze, sou-
časně táhněte nahoru upevňovací popruh, dokud
páčka s cvaknutím nezapadne do uvolněné polohy.
Převodovka je nyní mimo polohu PARKOVÁNÍ
a vozidlo může být přemístěno.
Kryt manuálního uvolnění z polohy parkování
Uvolněte západku
377

VAROVÁNÍ!
Zavřením loketní opěrky při aktivovaném manu-
álním uvolnění z polohy Parkování může dojít
k poškození mechanismu manuálního uvolnění
z polohy parkování, převodovky nebo loketní
opěrky.POZNÁMKA:
Aby se zamezilo nechtěnému rozjetí vozidla,
pevně zatáhněte parkovací brzdu.
Odpojení páčky manuálního uvolnění z polohy par-
kování:
1. Pro odpojení páčky manuálního uvolnění z polohy
parkování vyvíjejte pnutí směrem nahoru a sou-
časně tlačte uvolňovací západku směrem
k popruhu, aby se páčka odjistila.2. Jakmile je pnutí uvolněno a páčka odjištěna, dbejte
na to, aby byla správně uložena a zajištěna ve své
poloze.
POZNÁMKA:
Bezpodmínečně nainstalujte zpět kryt jeho
zaklapnutím na místo.
Uvolněná poloha
Uvolněte západku
Složená pozice
378

7

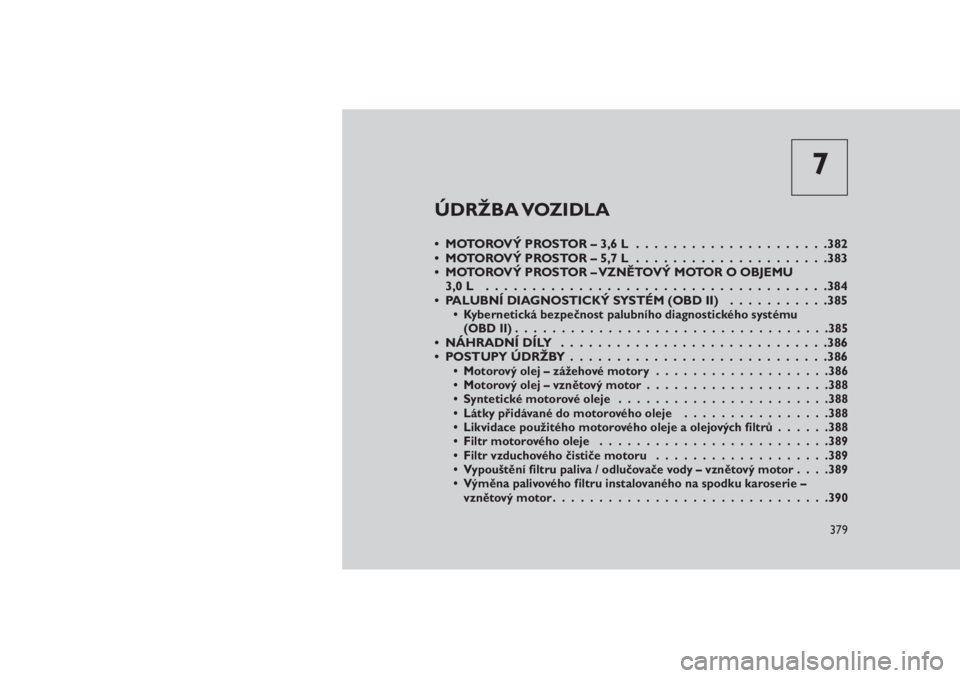

ÚDRŽBA VOZIDLA
•MOTOROVÝPROSTOR–3,6L .....................382
•MOTOROVÝPROSTOR–5,7L .....................383
• MOTOROVÝ PROSTOR – VZNĚTOVÝ MOTOR O OBJEMU
3,0L .....................................384
• PALUBNÍ DIAGNOSTICKÝ SYSTÉM (OBD II)...........385
• Kybernetická bezpečnost palubního diagnostického systému
(OBD II)..................................385
• NÁHRADNÍ DÍLY . . . . . . .......................386
• POSTUPY ÚDRŽBY . ...........................386
•Motorovýolej–zážehovémotory...................386
• Motorový olej – vznětový motor....................388
• Syntetické motorové oleje.......................388
• Látky přidávané do motorového oleje................388
• Likvidace použitého motorového oleje a olejových filtrů......388
• Filtr motorového oleje.........................389
• Filtr vzduchového čističe motoru...................389
• Vypouštění filtru paliva / odlučovače vody – vznětový motor. . . .389
• Výměna palivového filtru instalovaného na spodku karoserie –
vznětový motor..............................390
379

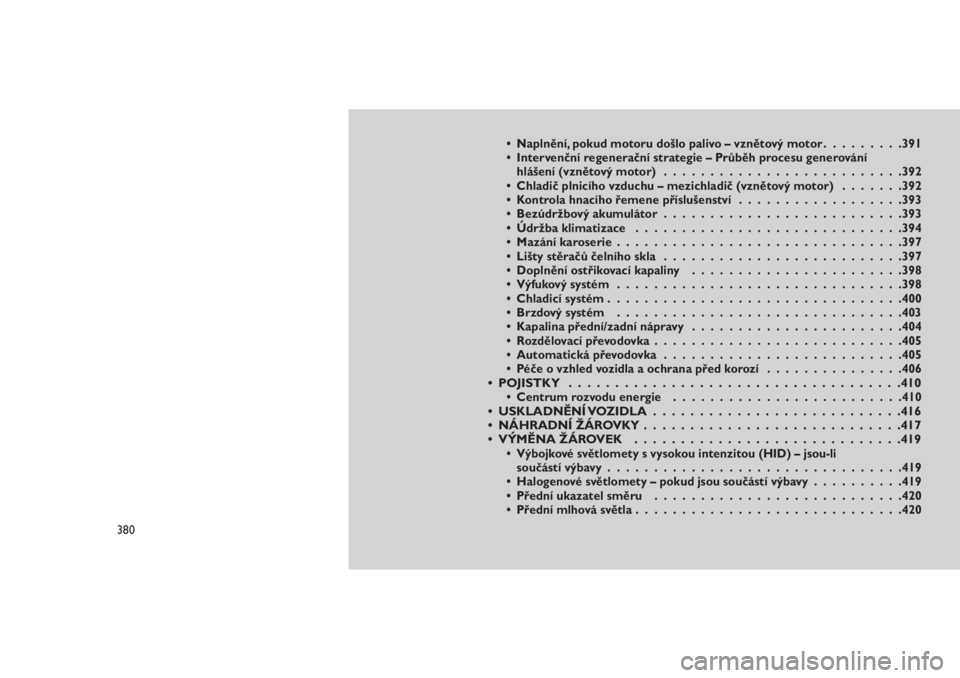

• Naplnění, pokud motoru došlo palivo – vznětový motor.........391
• Intervenční regenerační strategie – Průběh procesu generování
hlášení (vznětový motor)..........................392
• Chladič plnicího vzduchu – mezichladič (vznětový motor).......392
• Kontrola hnacího řemene příslušenství..................393
• Bezúdržbový akumulátor..........................393
• Údržba klimatizace.............................394
• Mazání karoserie...............................397
• Lišty stěračů čelního skla..........................397
• Doplnění ostřikovací kapaliny.......................398
• Výfukový systém...............................398
• Chladicí systém................................400
• Brzdový systém...............................403
• Kapalina přední/zadní nápravy.......................404
• Rozdělovací převodovka...........................405
• Automatická převodovka..........................405
• Péče o vzhled vozidla a ochrana před korozí...............406
• POJISTKY . . . . ................................410• Centrum rozvodu energie.........................410• USKLADNĚNÍ VOZIDLA . ..........................416
• NÁHRADNÍ ŽÁROVKY............................417
• VÝMĚNA ŽÁROVEK . . ...........................419
• Výbojkové světlomety s vysokou intenzitou (HID) – jsou-li
součástí výbavy................................419
• Halogenové světlomety – pokud jsou součástí výbavy..........419
• Přední ukazatel směru...........................420
• Přední mlhová světla.............................420
380

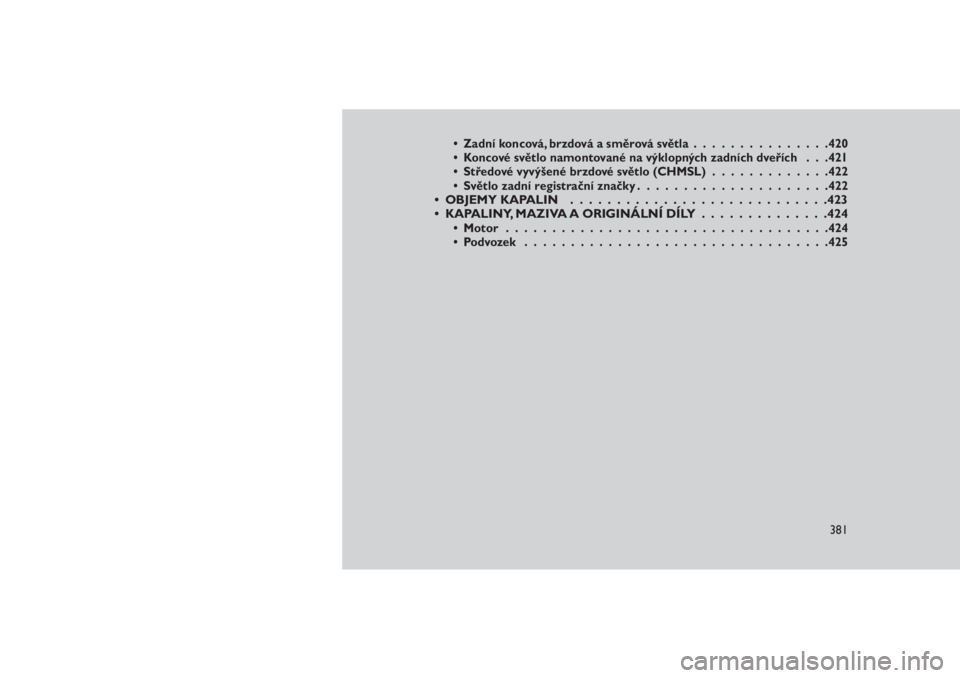

• Zadní koncová, brzdová a směrová světla...............420
• Koncové světlo namontované na výklopných zadních dveřích . . .421
• Středové vyvýšené brzdové světlo (CHMSL).............422
• Světlo zadní registrační značky.....................422
• OBJEMY KAPALIN . . . . ........................423
• KAPALINY, MAZIVA A ORIGINÁLNÍ DÍLY..............424
•Motor ...................................424
•Podvozek .................................425
381

MOTOROVÝ PROSTOR – 3,6 L
1 – Kladná svorka dálkového pomocného startování 6 – Plnicí otvor motorového oleje
2 – Měrka hladiny motorového oleje 7 – Nádržka brzdové kapaliny
3 – Centrum rozvodu energie (pojistky) 8 – Filtr vzduchového čističe
4 – Tlakový uzávěr chladicí kapaliny (nádržky) 9 – Nádržka ostřikovací kapaliny
5 – Záporná svorka dálkového pomocného startování
382

MOTOROVÝ PROSTOR – 5,7 L
1 – Kladná svorka dálkového pomocného startování 6 – Nádržka chladicí kapaliny motoru
2 – Měrka hladiny motorového oleje 7 – Plnicí otvor motorového oleje
3 – Centrum rozvodu energie (pojistky) 8 – Nádržka brzdové kapaliny
4 – Tlakový uzávěr chladicí kapaliny (chladiče) 9 – Filtr vzduchového čističe
5 – Záporná svorka dálkového pomocného startování 10 – Nádržka ostřikovací kapaliny
383

MOTOROVÝ PROSTOR – VZNĚTOVÝ MOTOR O OBJEMU 3,0 L
1 – Měrka hladiny motorového oleje 5 – Nádržka ostřikovací kapaliny
2 – Plnicí otvor motorového oleje 6 – Nádržka chladicí kapaliny motoru
3 – Nádržka brzdové kapaliny 7 – Centrum rozvodu energie (pojistky)
4 – Filtr vzduchového čističe motoru 8 – Tlakový uzávěr chladicí kapaliny motoru
384

PALUBNÍ DIAGNOSTICKÝ
SYSTÉM (OBD II)
Vozidlo je vybavené důmyslným palubním diagnostic-
kým systémem nazývaným OBD II. Tento systém
monitoruje výkonnost řídicích systémů emisí,
motoru, a automatické převodovky. Když tyto sys-
témy fungují správně, vozidlo bude poskytovat vyni-
kající výkon a úsporný provoz a emise motoru budou
splňovat současné státní předpisy.
Pokud některý z těchto systémů vyžaduje servis,
systém OBD II zapne „kontrolku poruchy“ (MIL).
Uloží rovněž diagnostické kódy a ostatní informace,
které pomáhají servisním technikům při provádění
oprav. Ačkoliv bude vozidlo obvykle schopno jízdy
a nebude ho třeba odtáhnout, co nejdříve nechte
provést servis vozidla u autorizovaného dealera.
VAROVÁNÍ!
• Dlouhodobá jízda s rozsvícenou kontrolkou MIL
může způsobit další poškození systému řízení
emisí. Může to rovněž ovlivnit spotřebu paliva
a pojízdnost vozidla. Před provedením měření
emisí musí být na vozidle proveden servis.
(Pokračování)
VAROVÁNÍ!(Pokračování)
• Pokud při běžícím motoru bliká kontrolka MIL,
brzy dojde k vážnému poškození katalyzátoru
a ke ztrátě výkonu. Je nutné okamžitě navštívit
servis.
Kybernetická bezpečnost palubního
diagnostického systému (OBD II)
Vozidlo musí být vybaveno palubním diagnostickým
systémem (OBD II) a připojovacím portem umožňu-
jícím přístup k informacím týkajícím se výkonu sys-
témů řízení emisí. Autorizovaný servisní technik
může potřebovat přístup k těmto informacím, které
mu usnadní diagnostiku a servis vozidla a systému
řízení emisí.
UPOZORNĚNÍ!
• POUZE autorizovaný servisní technik smí při-
pojit zařízení k připojovacímu portu OBD II za
účelem diagnostiky nebo servisu vozidla.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Pokud je k připojovacímu portu OBD II připo-
jeno neautorizované zařízení, například zařízení
pro sledování chování řidiče:
• Může se stát, že systémy vozidla, včetně
systémů souvisejících s bezpečností, mohou
být poškozeny a může dojít ke ztrátě kont-
roly nad vozidlem, což může způsobit
nehodu s následkem vážných zranění nebo
usmrcení.
• Může získat přístup nebo umožnit ostatním
přístup k informacím uloženým v systémech
vozidla, včetně osobních údajů.
Podrobnější informace naleznete v podkapitole
„Postupy ochrany osobních údajů – pokud je sou-
částí výbavy rádio Uconnect 8.4“ a „Kybernetická
bezpečnost systému Uconnect“ v kapitole „Vše
o systému Uconnect Access“ v dodatku k rádiu
v uživatelské příručce, a podkapitole „Kybernetická
bezpečnost“ v kapitole „Popis přístrojové desky“.
385

NÁHRADNÍ DÍLY
Aby se zachovaly původní vlastnosti vozidla, důrazně
se doporučuje používat při běžné/plánované údržbě
originální díly MOPAR. Poškození nebo poruchy způ-
sobené tím, že při údržbě a opravách nebyly použity
originální díly MOPAR, nejsou kryty omezenou záru-
kou na nové vozidlo.
POSTUPY ÚDRŽBY
Na následujících stranách jsou uvedeny práce údržby
vyžadovanékonstruktéry vozidla.
Kromě položek údržby uvedených v pevně stanove-
ném „Plánu údržby“ jsou na vozidle další součásti,
které v budoucnu mohou vyžadovat servis nebo
výměnu.
VAROVÁNÍ!
• Nedodržení správné údržby vozidla nebo
neprovedení nutných oprav a servisu může vést
k prodražení oprav, poškození ostatních sou-
částí nebo může mít negativní dopad na vlast-
nosti vozidla. Neprodleně nechte potenciální
poruchy ověřit u autorizovaného dealera nebo
v kvalifikované opravně.
• Vozidlo je z výroby naplněno vylepšenými pro-
vozními kapalinami, které zabezpečují vlastnosti
a životnost vozidla a rovněž umožňují pro-
dloužení intervalů údržby. U těchto součástí
nepoužívejte chemické proplachování, neboť
chemikálie mohou poškodit motor, převodovku
či klimatizaci. Na takové poškození se nevzta-
huje Omezená záruka na nové vozidlo. Pokud je
proplachování potřebné z důvodu poruchy sou-
části, použijte pro proplachování pouze stano-
venou kapalinu.Motorový olej – zážehové motory
Kontrola hladiny oleje
Aby se zajistilo řádné mazání motoru, musíte udržo-
vat správnou hladinu motorového oleje. Kontrolujte
hladinu oleje v pravidelných intervalech, například při
každém čerpání paliva. Nejlepší moment pro kont-
rolu hladiny motorového oleje je pět minut po
vypnutí zcela zahřátého motoru. Nekontrolujte hla-
dinu oleje před nastartováním motoru poté, co nebyl
přes noc v provozu. Výsledkem kontroly hladiny
motorového oleje u studeného motoru budou
nesprávné hodnoty.
Kontrola hladiny oleje u vozidla stojícího na rovné
ploše a pouze při zahřátém motoru zlepší přesnost
odečtu hladiny oleje. Udržujte hladinu oleje mezi
značkami rozsahu na olejové měrce. Značky rozsahu
sestávají buď ze šrafované oblasti označené nápisem
SAFE (Bezpečný), nebo ze šrafované oblasti ozna-
čené značkou MIN na dolním konci rozsahu a znač-
kou MAX na horním konci rozsahu. Když je hladina
na značce dolního konce rozsahu, přidáním 1 litru
(1,0 kvartu) oleje se hladina oleje zvýší ke značce
horního konce rozsahu.
386
