JEEP GRAND CHEROKEE 2016 Návod k použití a údržbě (in Czech)

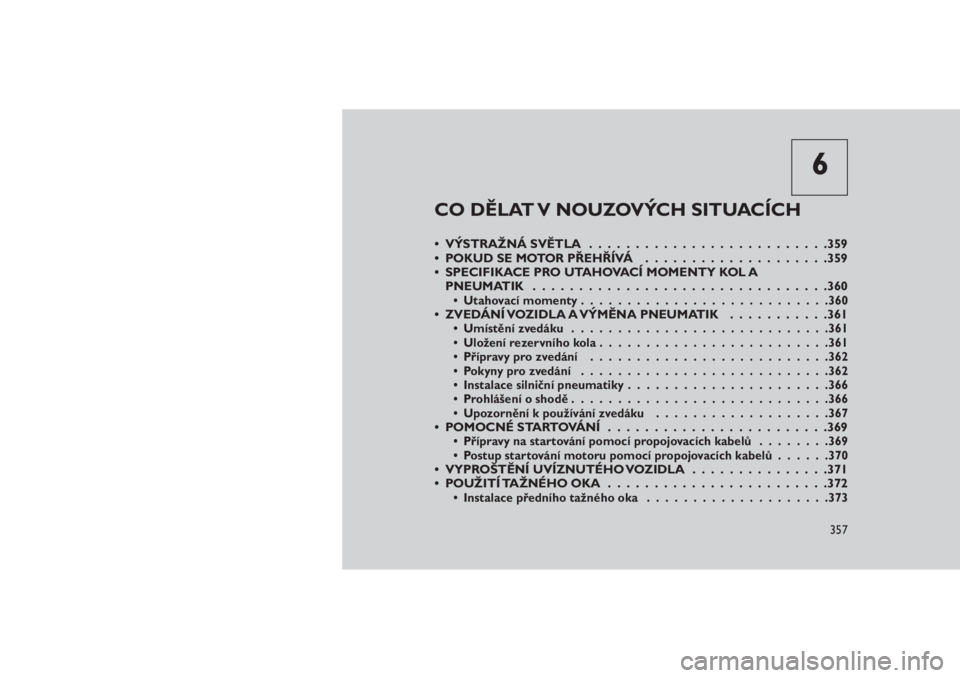

6
CO DĚLAT V NOUZOVÝCH SITUACÍCH
• VÝSTRAŽNÁ SVĚTLA . . . . ......................359
• POKUD SE MOTOR PŘEHŘÍVÁ....................359
• SPECIFIKACE PRO UTAHOVACÍ MOMENTY KOL A
PNEUMATIK . . . . . . ..........................360
• Utahovací momenty...........................360• ZVEDÁNÍ VOZIDLA A VÝMĚNA PNEUMATIK...........361• Umístění zvedáku............................361
• Uložení rezervního kola.........................361
• Přípravy pro zvedání..........................362
• Pokyny pro zvedání...........................362
• Instalace silniční pneumatiky......................366
• Prohlášení o shodě............................366
• Upozornění k používání zvedáku...................367
• POMOCNÉ STARTOVÁNÍ ........................369• Přípravy na startování pomocí propojovacích kabelů........369
• Postup startování motoru pomocí propojovacích kabelů......370
• VYPROŠTĚNÍ UVÍZNUTÉHO VOZIDLA...............371
• POUŽITÍ TAŽNÉHO OKA ........................372
• Instalace předního tažného oka....................373
357

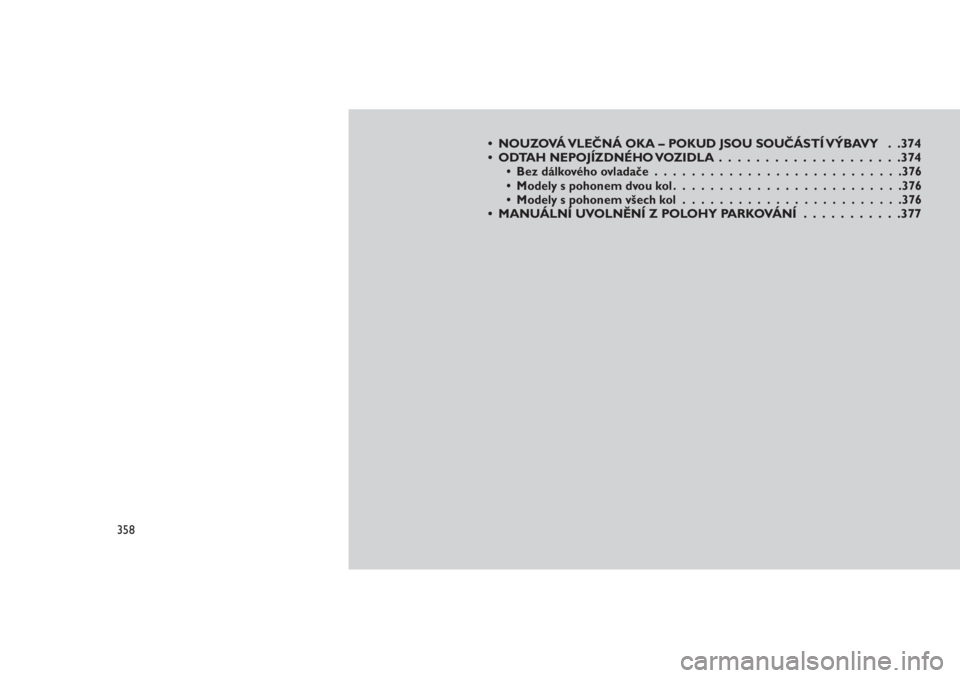

• NOUZOVÁ VLEČNÁ OKA – POKUD JSOU SOUČÁSTÍ VÝBAVY . .374
• ODTAH NEPOJÍZDNÉHO VOZIDLA....................374
• Bez dálkového ovladače...........................376
• Modely s pohonem dvou kol.........................376
• Modely s pohonem všech kol........................376
• MANUÁLNÍ UVOLNĚNÍ Z POLOHY PARKOVÁNÍ...........377
358

VÝSTRAŽNÁ SVĚTLA
Spínač výstražných světel je umístěn na bloku spínačů
přímo nad ovladači automatické klimatizace.
Stisknutím tohoto spínače zapnete
výstražná světla. Po aktivaci spínače budou
blikat všechny ukazatele směru, čímž
budou blížící se vozidla upozorněna na nouzovou
situaci. Dalším stisknutím spínače výstražná světla
vypnete.
Tento systém upozornění na nouzovou situaci by
neměl být používán za jízdy. Používejte ho, když
vozidlo stojí na místě a představuje bezpečnostní
riziko pro ostatní řidiče motorových vozidel.
Pokud musíte za účelem vyhledání pomoci vozidlo
opustit, výstražná světla budou blikat i po vypnutí
zapalování.
POZNÁMKA:
Používání výstražných světel po delší dobu
může způsobit vybití akumulátoru.
POKUD SE MOTOR PŘEHŘÍVÁ
Při výskytu některé z následujících situací můžete
případnému přehřívání zamezit přijmutím přísluš-
ného opatření.
• Na dálnicích – zpomalte.
• V městském provozu – při zastavení vozidla pře-
řaďte převodovku na NEUTRÁL, ale nezvyšujte
volnoběžné otáčky motoru, přičemž zabraňujte
pohybu vozidla pomocí brzd.
POZNÁMKA:
Kroky, které můžete provést ke zpomalení
hrozícího stavu přehřívání:
• Pokud je klimatizace (A/C) zapnuta,
vypněte ji. Systém klimatizace přidává do
chladicího systému motoru teplo a vypnu-
tím klimatizace se toto teplo odstraní.
• Také můžete nastavit ovládací prvek tep-
loty na maximální ohřev, ovládací prvek
režimu rozvodu vzduchu na nohy a ovládací
prvek ventilátoru na maximum. To umož-
ňuje, aby se blok topení choval jako doplněk
chladiče motoru a pomáhal odstraňovat
horko z chladicího systému motoru.UPOZORNĚNÍ!
Mohlo by dojít k závažnému opaření vás nebo
jiných osob způsobenému unikáním horké chla-
dicí kapaliny (nemrznoucí) motoru nebo páry
z chladiče. Pokud uvidíte nebo uslyšíte, že zpod
kapoty uniká pára, před otevřením kapoty musíte
nechat chladič dostatečnou dobu vychladnout.
Když je chladič nebo nádoba na chladicí kapalinu
horká, nepokoušejte se otevřít tlakový uzávěr
chladicího systému.
VAROVÁNÍ!
Při jízdě s horkým chladicím systémem může dojít
k poškození vozidla. Signalizuje-li ukazatel teploty
vysokou teplotu HOT (H), zajeďte ke krajnici
a zastavte vozidlo. Nechte motor běžet na volno-
běh při vypnuté klimatizaci, až ukazatel teploty
klesne zpět do normálního rozsahu. Zůstane-li
ukazatel v poloze vysoké teploty HOT (H)
a ozývá se nepřetržitá zvuková výstraha, okamžitě
vypněte motor a přivolejte servisní službu.
359

SPECIFIKACE PRO
UTAHOVACÍ MOMENTY KOL
A PNEUMATIK
Správný utahovací moment pro matice/šrouby kol
zajišťuje náležité upevnění kola k vozidlu. Po každé
demontáži a montáži kola na vozidlo je třeba tyto
matice/šrouby utáhnout momentovým klíčem s řád-
nou kalibrací.
Utahovací momenty
Utahovací
moment matic/
šroubů kol**Veli-
kost
matic/
šroubů
kolVelikost
hlavy
matic/
šroubů
kol
176 Nm (130 ft-lb)M14 x
1,5022 mm
**Používejte výhradně kolové matice/šrouby dopo-
ručené autorizovaným dealerem a před utažením je
očistěte od všech nečistot a oleje.
Před montáží pneumatiky zkontrolujte plochu pro
montáž kola a odstraňte veškeré stopy koroze nebo
nečistoty.Utahujte matice/šrouby kol do kříže a každou matici
dotáhnete dvakrát.
Po 25 mílích (40 km) zkontrolujte utahovací moment
kolových matic/šroubů a ujistěte se, zda všechny
řádně dosedají na kolo.UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze zvedáku,
před spuštěním vozidla na zem nedotahujte zcela
matice kola. Nedodržíte-li toto upozornění,
může dojít ke zranění.
Plocha pro montáž kolaPořadí utahování
360

ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat pneumatiku na té
straně vozidla, která směřuje do vozovky.
Zajeďte ze silnice dostatečně daleko, abyste
zamezili nebezpečí, že do vás při manipulaci se
zvedákem nebo při výměně kola najede jiné
vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to nebez-
pečné. Vozidlo může sklouznout ze zvedáku
a spadnout na vás. Může vás rozmačkat. Pod
vozidlo, které je na zvedáku, nedávejte nikdy
žádnou část těla. Pokud se potřebujete dostat
pod zvednuté vozidlo, zajeďte s ním do servisu,
kde je možno ho zvednout na zvedacím zařízení.
• Nikdy nestartujte ani nenechávejte běžet motor
vozidla, které je na zvedáku.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Zvedák je nástroj určený pouze pro výměnu
pneumatik. Zvedák by se neměl používat ke
zvedání vozidla pro servisní účely. Vozidlo zve-
dejte pouze na pevném a rovném povrchu.
Vyhýbejte se zledovatělým nebo kluzkým mís-
tům.
Umístění zvedákuZvedák nůžkového typu a nástroje pro výměnu kola
se nacházejí v zadním zavazadlovém prostoru pod
podlahou zavazadlového prostoru.POZNÁMKA:
Nálevka na doplňování palivového systému
bez uzávěru je umístěna na horní straně
rezervního kola. Pokud vozidlu dojde palivo
a je třeba doplnit palivo z pomocného zdroje,
vložte nálevku do hrdla palivovénádrže
a doplňte do vozidla palivo. U vozidel, která
nejsou vybavena rezervním kolem, je nálevka
na doplňování paliva uložena v levé odkládací
přihrádce pod podlahou zavazadlového pro-
storu. Další informace o palivovémsystému
bez uzávěru viz podkapitola „Doplňování
paliva“ v kapitole „Startování a provoz“ této
příručky.
Uložení rezervního kolaRezervní kolo je uloženo v zadním zavazadlovém
prostoru pod podlahou a je upevněno ke karoserii
pomocí speciálního křídlové matice.
Místo uložení zvedáku
361

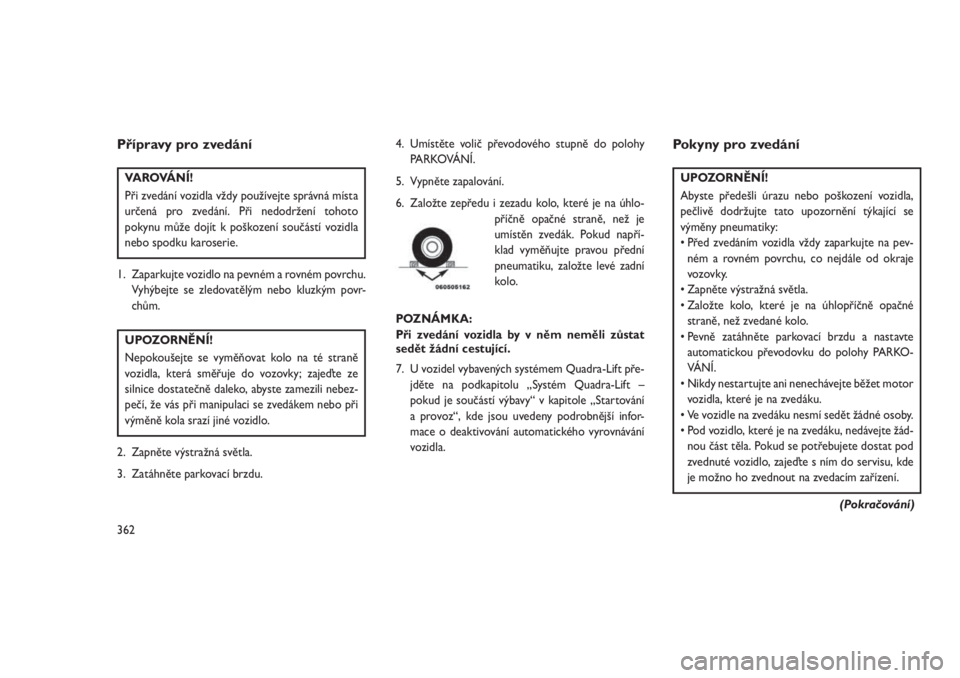

Přípravy pro zvedání
VAROVÁNÍ!
Při zvedání vozidla vždy používejte správná místa
určená pro zvedání. Při nedodržení tohoto
pokynu může dojít k poškození součástí vozidla
nebo spodku karoserie.
1. Zaparkujte vozidlo na pevném a rovném povrchu.
Vyhýbejte se zledovatělým nebo kluzkým povr-
chům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat kolo na té straně
vozidla, která směřuje do vozovky; zajeďte ze
silnice dostatečně daleko, abyste zamezili nebez-
pečí, že vás při manipulaci se zvedákem nebo při
výměně kola srazí jiné vozidlo.
2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.4. Umístěte volič převodového stupně do polohy
PARKOVÁNÍ.
5. Vypněte zapalování.
6. Založte zepředu i zezadu kolo, které je na úhlo-
příčně opačné straně, než je
umístěn zvedák. Pokud napří-
klad vyměňujte pravou přední
pneumatiku, založte levé zadní
kolo.
POZNÁMKA:
Při zvedání vozidla by v něm neměli zůstat
sedět žádní cestující.
7. U vozidel vybavených systémem Quadra-Lift pře-
jděte na podkapitolu „Systém Quadra-Lift –
pokud je součástí výbavy“ v kapitole „Startování
a provoz“, kde jsou uvedeny podrobnější infor-
mace o deaktivování automatického vyrovnávání
vozidla.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození vozidla,
pečlivě dodržujte tato upozornění týkající se
výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte na pev-
ném a rovném povrchu, co nejdále od okraje
vozovky.
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně opačné
straně, než zvedané kolo.
• Pevně zatáhněte parkovací brzdu a nastavte
automatickou převodovku do polohy PARKO-
VÁNÍ.
• Nikdy nestartujte ani nenechávejte běžet motor
vozidla, které je na zvedáku.
• Ve vozidle na zvedáku nesmí sedět žádné osoby.
• Pod vozidlo, které je na zvedáku, nedávejte žád-
nou část těla. Pokud se potřebujete dostat pod
zvednuté vozidlo, zajeďte s ním do servisu, kde
je možno ho zvednout na zvedacím zařízení.
(Pokračování)
362

UPOZORNĚNÍ!(Pokračování)
• Zvedák používejte pouze v označených místech
a jen pro zvedání tohoto vozidla při výměně
pneumatik.
• Pokud pracujete na vozovce nebo vedle ní,
dávejte mimořádný pozor na silniční provoz.
• Aby se zajistilo bezpečné uložení prázdných
nebo nahuštěných rezervních kol, musí být
uložena s dříkem ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedákem
v jiných místech, než která jsou označena v Poky-
nech pro zvedání tohoto vozidla.
1. Vyjměte rezervní kolo, zvedák a nářadí z úložného
prostoru.
2. Uvolněte (ale nevyjímejte) matice kola otočením
o jednu otočku doleva, když kolo ještě stojí na
vozovce.
3. Sestavte zvedák a zvedací nářadí.4. V případě přední nápravy umístěte zvedák na
přírubu karoserie těsně za přední pneumatikou,
jak je vyznačeno trojúhelníkovým symbolem zve-
dacího bodu na prahové liště.Nezvedejte vozi-
dlo, dokud nemáte jistotu, že zvedák je
zcela zasunut.

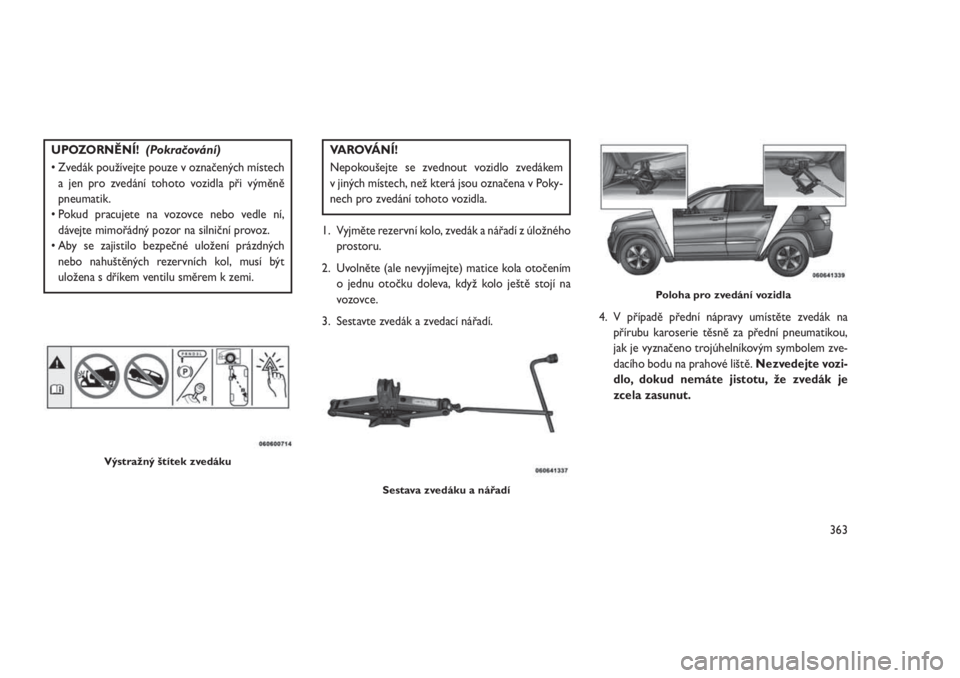

Výstražný štítek zvedáku
Sestava zvedáku a nářadí
Poloha pro zvedání vozidla
363

5. V případě zadního kola umístěte zvedák do výřezu
na držáku zadního uvazovacího prvku, těsně předzadní pneumatikou (jak je vyznačeno trojúhelní-
kovým symbolem zvedacího bodu na prahové
liště).Nezvedejte vozidlo, dokud nemáte jis-
totu, že zvedák je zcela zasunut.
VAROVÁNÍ!
NEZVEDEJTE vozidlo za práh na boku karosérie.
Ujistěte se, že je zvedák umístěn na správném
místě na vnitřní straně panelu. Pokud tento
postup není správně dodržen, může dojít
k poškození vozidla.
6. Otáčením šroubu zvedáku ve směru hodinových
ručiček zvedněte vozidlo. Vozidlo zvedněte pouze
tak, aby se vyměňované kolo nadzvedlo nad
vozovku a vznikl dostatečný prostor k nasazení
rezervního kola. Minimální nadzvednutí pneuma-
tiky zajistí maximální stabilitu.
UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může způsobit
nestabilitu vozidla. Vozidlo může sklouznout ze
zvedáku a zranit osoby vyskytující se v jeho blíz-
kosti. Zvedněte vozidlo jen tak, aby bylo možné
sejmout pneumatiku.

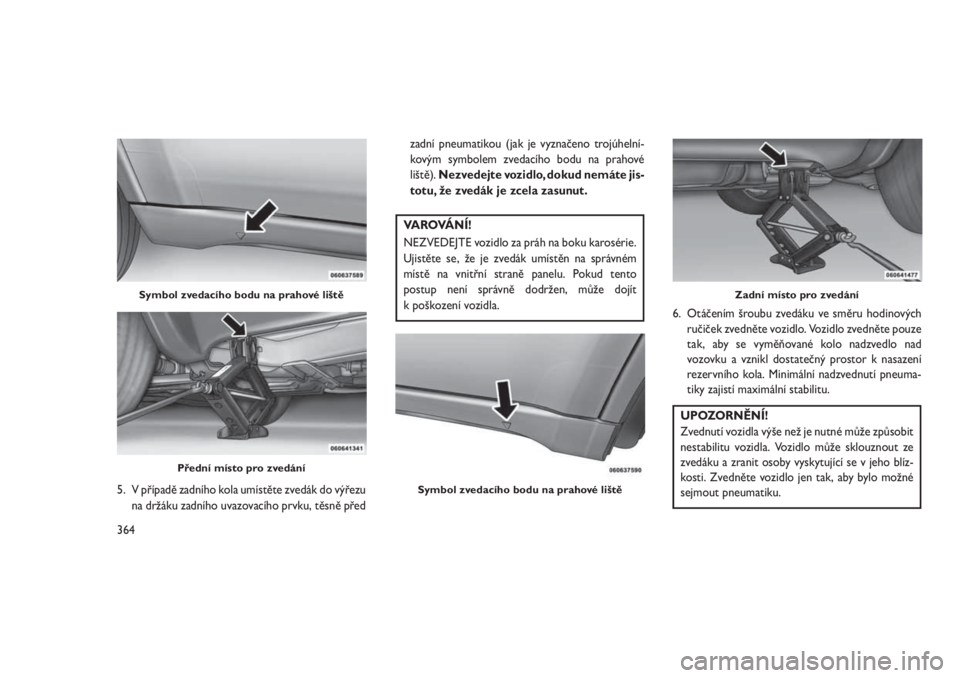

Symbol zvedacího bodu na prahové liště
Přední místo pro zvedání
Symbol zvedacího bodu na prahové liště
Zadní místo pro zvedání
364

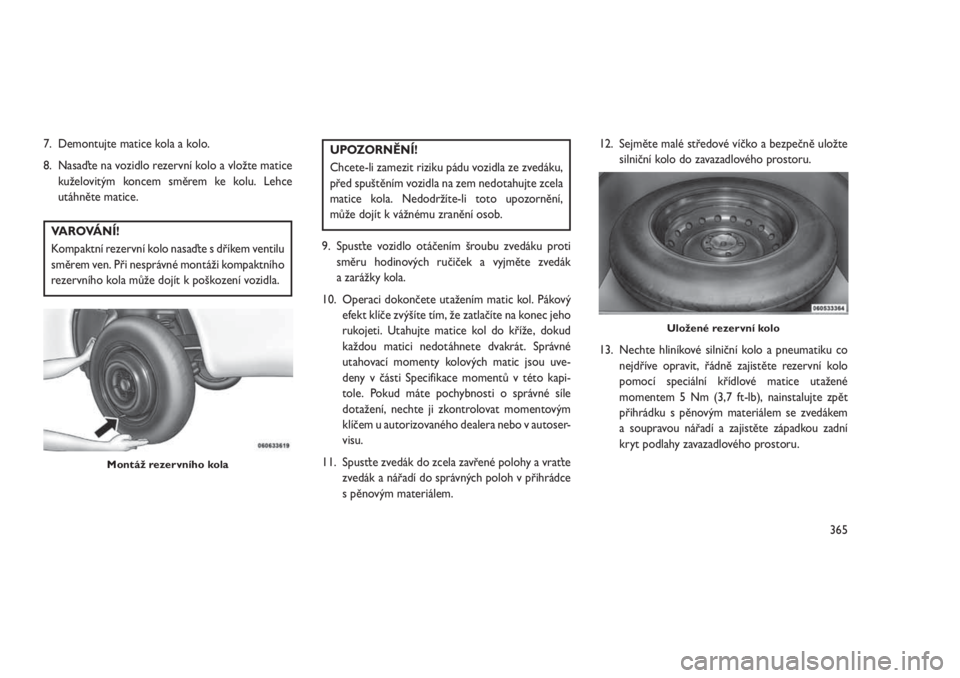

7. Demontujte matice kola a kolo.
8. Nasaďte na vozidlo rezervní kolo a vložte matice
kuželovitým koncem směrem ke kolu. Lehce
utáhněte matice.
VAROVÁNÍ!
Kompaktní rezervní kolo nasaďte s dříkem ventilu
směrem ven. Při nesprávné montáži kompaktního
rezervního kola může dojít k poškození vozidla.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze zvedáku,
před spuštěním vozidla na zem nedotahujte zcela
matice kola. Nedodržíte-li toto upozornění,
může dojít k vážnému zranění osob.
9. Spusťte vozidlo otáčením šroubu zvedáku proti
směru hodinových ručiček a vyjměte zvedák
a zarážky kola.
10. Operaci dokončete utažením matic kol. Pákový
efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
utahovací momenty kolových matic jsou uve-
deny v části Specifikace momentů v této kapi-
tole. Pokud máte pochybnosti o správné síle
dotažení, nechte ji zkontrolovat momentovým
klíčem u autorizovaného dealera nebo v autoser-
visu.
11. Spusťte zvedák do zcela zavřené polohy a vraťte
zvedák a nářadí do správných poloh v přihrádce
s pěnovým materiálem.12. Sejměte malé středové víčko a bezpečně uložte
silniční kolo do zavazadlového prostoru.
13. Nechte hliníkové silniční kolo a pneumatiku co
nejdříve opravit, řádně zajistěte rezervní kolo
pomocí speciální křídlové matice utažené
momentem 5 Nm (3,7 ft-lb), nainstalujte zpět
přihrádku s pěnovým materiálem se zvedákem
a soupravou nářadí a zajistěte západkou zadní
kryt podlahy zavazadlového prostoru.
Montáž rezervního kola
Uložené rezervní kolo
365

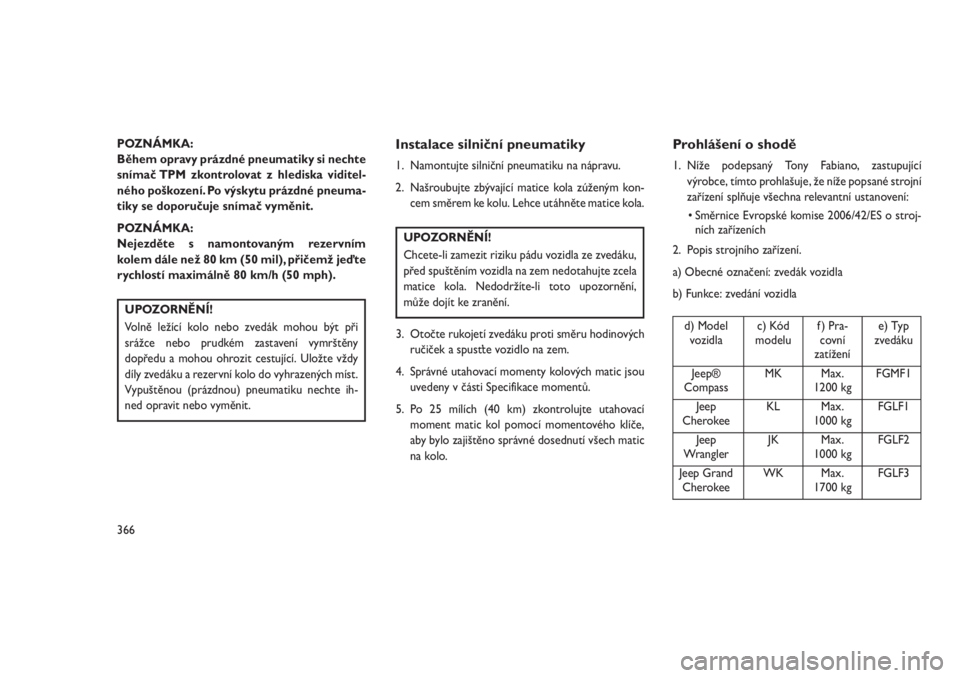

POZNÁMKA:
Během opravy prázdné pneumatiky si nechte
snímač TPM zkontrolovat z hlediska viditel-
ného poškození. Po výskytu prázdné pneuma-
tiky se doporučuje snímač vyměnit.
POZNÁMKA:
Nejezděte s namontovaným rezervním
kolem dále než 80 km (50 mil), přičemž jeďte
rychlostí maximálně 80 km/h (50 mph).
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být při
srážce nebo prudkém zastavení vymrštěny
dopředu a mohou ohrozit cestující. Uložte vždy
díly zvedáku a rezervní kolo do vyhrazených míst.
Vypuštěnou (prázdnou) pneumatiku nechte ih-
ned opravit nebo vyměnit.
Instalace silniční pneumatiky
1. Namontujte silniční pneumatiku na nápravu.
2. Našroubujte zbývající matice kola zúženým kon-
cem směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze zvedáku,
před spuštěním vozidla na zem nedotahujte zcela
matice kola. Nedodržíte-li toto upozornění,
může dojít ke zranění.
3. Otočte rukojetí zvedáku proti směru hodinových
ručiček a spusťte vozidlo na zem.
4. Správné utahovací momenty kolových matic jsou
uvedeny v části Specifikace momentů.
5. Po 25 mílích (40 km) zkontrolujte utahovací
moment matic kol pomocí momentového klíče,
aby bylo zajištěno správné dosednutí všech matic
na kolo.
Prohlášení o shodě
1. Níže podepsaný Tony Fabiano, zastupující
výrobce, tímto prohlašuje, že níže popsané strojní
zařízení splňuje všechna relevantní ustanovení:
• Směrnice Evropské komise 2006/42/ES o stroj-
ních zařízeních
2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla
d) Model
vozidlac) Kód
modeluf ) Pra-
covní
zatíženíe) Typ
zvedáku
Jeep®
CompassMK Max.
1200 kgFGMF1
Jeep
CherokeeKL Max.
1000 kgFGLF1
Jeep
WranglerJK Max.
1000 kgFGLF2
Jeep Grand
CherokeeWK Max.
1700 kgFGLF3
366
