Page 231 of 412

Broj sijalice
Svetla za zadnje bočne pokazivače pravca 7440NA (WY21W)
Pomoćna svetla zadnjih vrata LED - (zamenu vrši ovlašćeni prodavac)
Svetla za vožnju unazad na zadnjim vratima 921 (W16W)
Zadnja svetla registarske tablice LED - (zamenu vrši ovlašćeni prodavac)
Zadnja bočna stop svetla3157KRD LCP
Bočna svetla zadnjih vrata LED - (zamenu vrši ovlašćeni prodavac)
Zadnje maglenke7440 (W21W)
CHMSL - Gornje srednje stop svetlo LED - (zamenu vrši ovlašćeni prodavac)
NAPOMENA:
Brojke se odnose na komercijalne tipove sijalica koje možete kupiti kod ovlašćenog prodavca.
Ako je potrebno zameniti sijalicu, posetite ovlašćenog prodavca ili pogledajte odgovarajući priručnik za servisiranje.
Zamena sijalice
Prednja svetla sa pražnjenjem
visokog intenziteta (HID) — ako su u
opremi
Ovakva prednja svetla su tip cevi sa
visokonaponskim električnim pražnjenjem.
Visoki napon ostaje u kolu i kad su svetla
isključena i kada je ključ uklonjen.Zbog
ovoga ne bi trebalo da sami servisiratesijalicu prednjih svetala. Kad sijalica
prednjih svetala otkaže, trebalo bi da je
servisira ovlašćeni prodavac.
UPOZORENJE!
U nosaču sijalice prednjeg svetla sa
pražnjenjem visokog intenziteta (HID)
stvara se prolazni visoki napon kada se
prekidač za prednje svetlo postavi u
položaj ON (UKLJUČENO). Ako se ne
servisira pravilno, on može izazvati težak,
UPOZORENJE!
pa čak i smrtonosan strujni udar. Za
usluge servisa se obratite ovlašćenom
prodavcu.
NAPOMENA:
Prilikom uključivanja prednjih svetala na
vozilima u čijoj opremi se nalaze prednja
svetla sa pražnjenjem visokog intenziteta
(HID) svetlo će imati plavu nijansu. Svetlo će
postati više belo posle 10-ak sekundi, kada
se sistem napuni.
229
Page 232 of 412

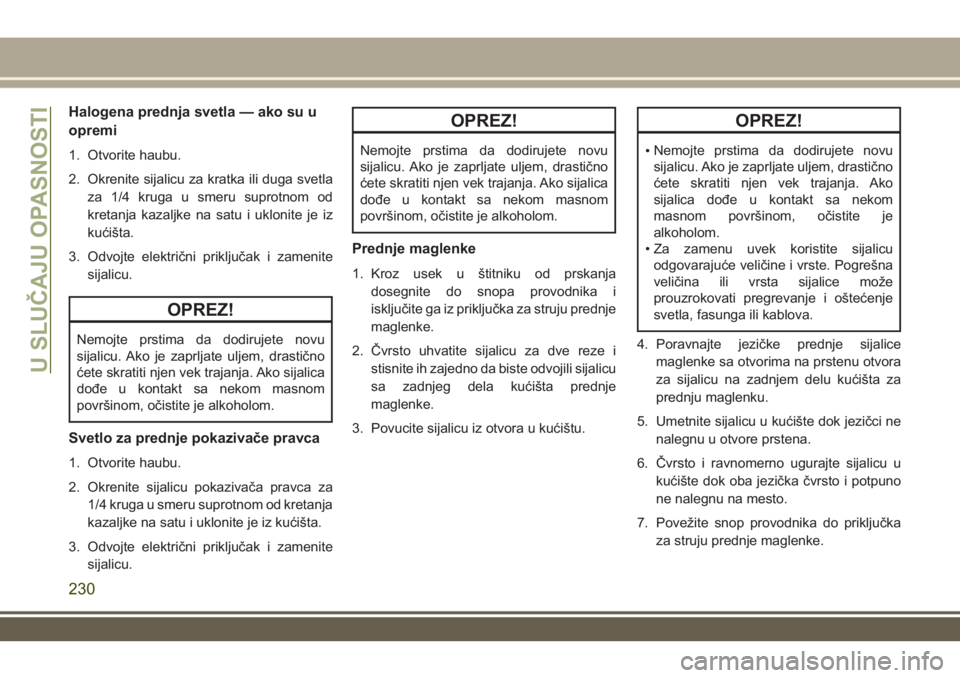

Halogena prednja svetla — ako su u
opremi
1. Otvorite haubu.
2. Okrenite sijalicu za kratka ili duga svetla
za 1/4 kruga u smeru suprotnom od
kretanja kazaljke na satu i uklonite je iz
kućišta.
3. Odvojte električni priključak i zamenite
sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Svetlo za prednje pokazivače pravca
1. Otvorite haubu.
2. Okrenite sijalicu pokazivača pravca za
1/4 kruga u smeru suprotnom od kretanja
kazaljke na satu i uklonite je iz kućišta.
3. Odvojte električni priključak i zamenite
sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Prednje maglenke
1. Kroz usek u štitniku od prskanja
dosegnite do snopa provodnika i
isključite ga iz priključka za struju prednje
maglenke.
2. Čvrsto uhvatite sijalicu za dve reze i
stisnite ih zajedno da biste odvojili sijalicu
sa zadnjeg dela kućišta prednje
maglenke.
3. Povucite sijalicu iz otvora u kućištu.
OPREZ!
•Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako
sijalica dođe u kontakt sa nekom
masnom površinom, očistite je
alkoholom.
• Za zamenu uvek koristite sijalicu
odgovarajuće veličine i vrste. Pogrešna
veličina ili vrsta sijalice može
prouzrokovati pregrevanje i oštećenje
svetla, fasunga ili kablova.
4. Poravnajte jezičke prednje sijalice
maglenke sa otvorima na prstenu otvora
za sijalicu na zadnjem delu kućišta za
prednju maglenku.
5. Umetnite sijalicu u kućište dok jezičci ne
nalegnu u otvore prstena.
6. Čvrsto i ravnomerno ugurajte sijalicu u
kućište dok oba jezička čvrsto i potpuno
ne nalegnu na mesto.
7. Povežite snop provodnika do priključka
za struju prednje maglenke.
U SLUČAJU OPASNOSTI
230
Page 233 of 412

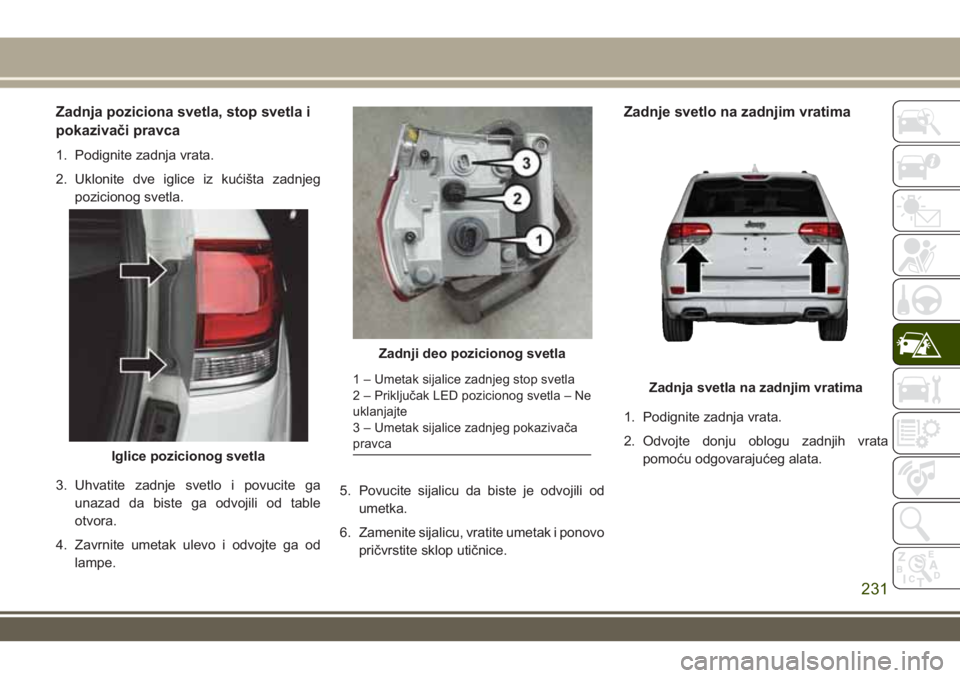

Zadnja poziciona svetla, stop svetla i
pokazivači pravca
1. Podignite zadnja vrata.
2. Uklonite dve iglice iz kućišta zadnjeg
pozicionog svetla.
3. Uhvatite zadnje svetlo i povucite ga
unazad da biste ga odvojili od table
otvora.
4. Zavrnite umetak ulevo i odvojte ga od
lampe.5. Povucite sijalicu da biste je odvojili od
umetka.
6. Zamenite sijalicu, vratite umetak i ponovo
pričvrstite sklop utičnice.
Zadnje svetlo na zadnjim vratima
1. Podignite zadnja vrata.
2. Odvojte donju oblogu zadnjih vrata
pomoću odgovarajućeg alata.
Iglice pozicionog svetla
Zadnji deo pozicionog svetla
1 – Umetak sijalice zadnjeg stop svetla
2 – Priključak LED pozicionog svetla – Ne
uklanjajte
3 – Umetak sijalice zadnjeg pokazivača
pravcaZadnja svetla na zadnjim vratima
231
Page 234 of 412

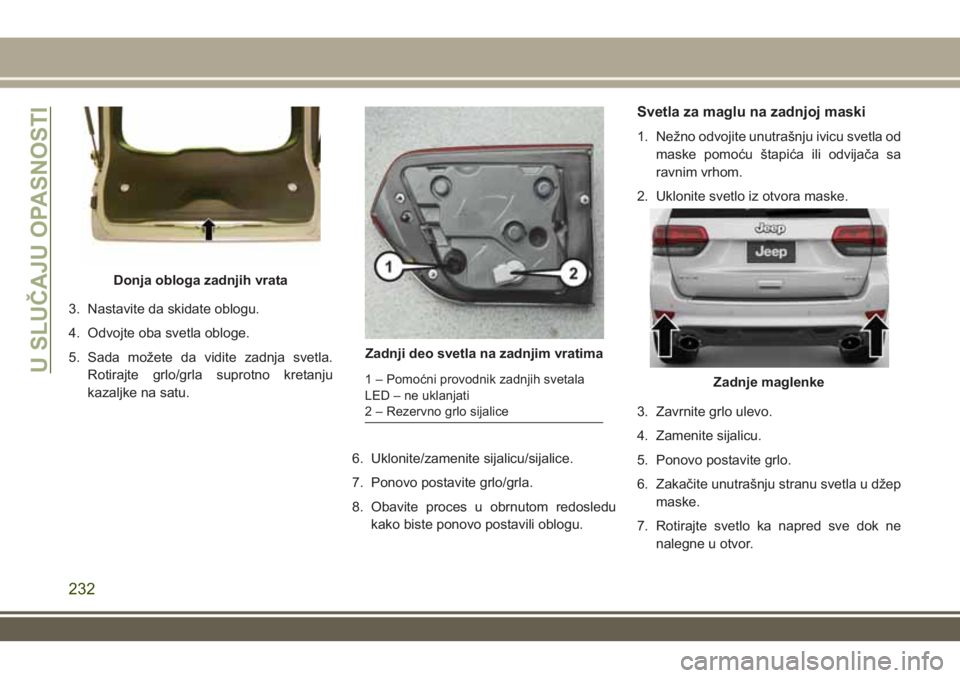

3. Nastavite da skidate oblogu.
4. Odvojte oba svetla obloge.
5. Sada možete da vidite zadnja svetla.
Rotirajte grlo/grla suprotno kretanju
kazaljke na satu.
6. Uklonite/zamenite sijalicu/sijalice.
7. Ponovo postavite grlo/grla.
8. Obavite proces u obrnutom redosledu
kako biste ponovo postavili oblogu.
Svetla za maglu na zadnjoj maski
1. Nežno odvojite unutrašnju ivicu svetla od
maske pomoću štapića ili odvijača sa
ravnim vrhom.
2. Uklonite svetlo iz otvora maske.
3. Zavrnite grlo ulevo.
4. Zamenite sijalicu.
5. Ponovo postavite grlo.
6. Zakačite unutrašnju stranu svetla u džep
maske.
7. Rotirajte svetlo ka napred sve dok ne
nalegne u otvor.
Donja obloga zadnjih vrata
Zadnji deo svetla na zadnjim vratima
1 – Pomoćni provodnik zadnjih svetala
LED – ne uklanjati
2 – Rezervno grlo sijaliceZadnje maglenkeU SLUČAJU OPASNOSTI
232
Page 235 of 412

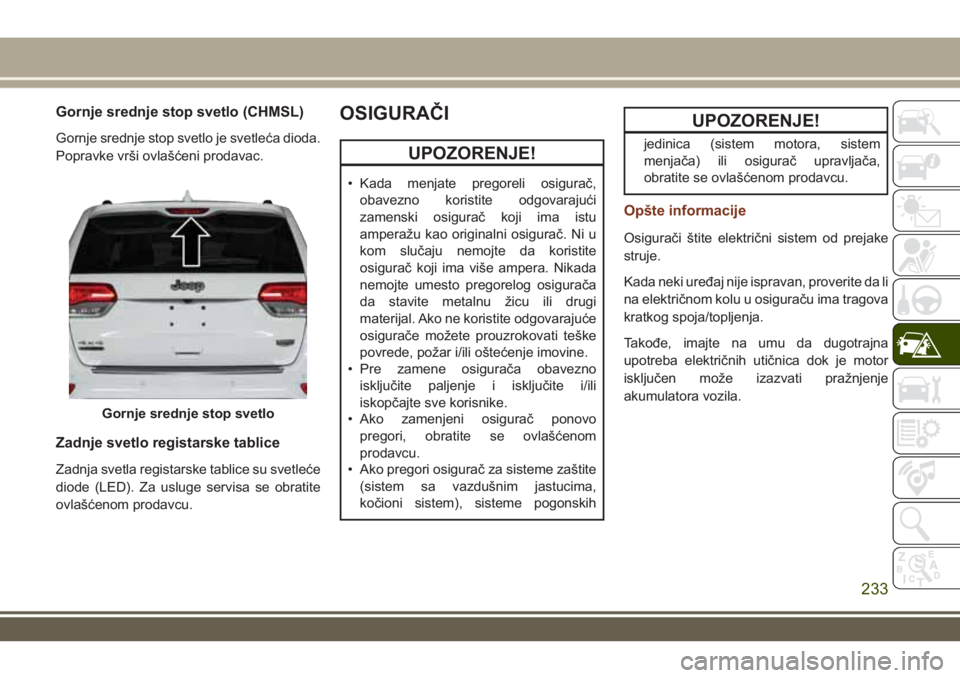

Gornje srednje stop svetlo (CHMSL)
Gornje srednje stop svetlo je svetleća dioda.
Popravke vrši ovlašćeni prodavac.
Zadnje svetlo registarske tablice
Zadnja svetla registarske tablice su svetleće
diode (LED). Za usluge servisa se obratite
ovlašćenom prodavcu.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
UPOZORENJE!
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na električnom kolu u osiguraču ima tragova
kratkog spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Gornje srednje stop svetlo
233
Page 236 of 412

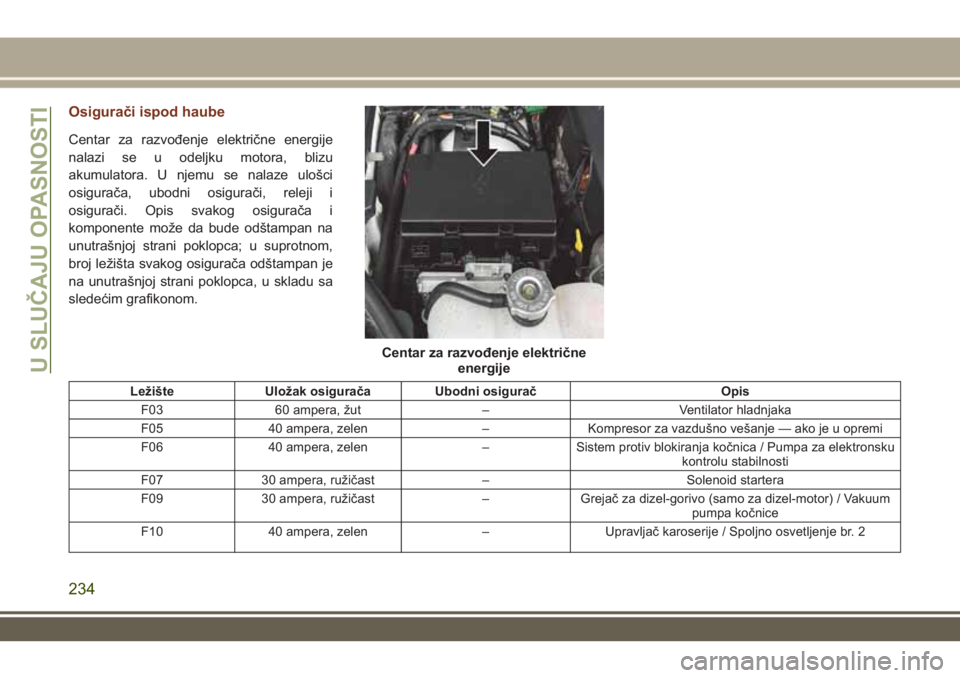

Osigurači ispod haube
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze ulošci
osigurača, ubodni osigurači, releji i
osigurači. Opis svakog osigurača i
komponente može da bude odštampan na
unutrašnjoj strani poklopca; u suprotnom,
broj ležišta svakog osigurača odštampan je
na unutrašnjoj strani poklopca, u skladu sa
sledećim grafikonom.
Ležište UIožak osigurača Ubodni osigurač Opis
F03 60 ampera, žut – Ventilator hladnjaka
F05 40 ampera, zelen – Kompresor za vazdušno vešanje — ako je u opremi
F06 40 ampera, zelen – Sistem protiv blokiranja kočnica / Pumpa za elektronsku
kontrolu stabilnosti
F07 30 ampera, ružičast – Solenoid startera
F09 30 ampera, ružičast – Grejač za dizel-gorivo (samo za dizel-motor) / Vakuum
pumpa kočnice
F10 40 ampera, zelen – Upravljač karoserije / Spoljno osvetljenje br. 2
Centar za razvođenje električne
energijeU SLUČAJU OPASNOSTI
234
Page 237 of 412

Ležište UIožak osigurača Ubodni osigurač Opis
F11 30 ampera, ružičast – Električna kočnica prikolice — ako je u opremi
F12 40 ampera, zelen – Upravljač karoserije br. 3 / Električne brave
F13 40 ampera, zelen – Prednji ventilator motora
F14 40 ampera, zelen – Upravljač karoserije br. 4 / Spoljno osvetljenje br. 1
F17 30 ampera, ružičast – Perač prednjih svetala — ako je u opremi
F19 20 ampera, plav – Solenoid naslona za glavu — ako je u opremi
F20 30 ampera, ružičast – Modul putničkih vrata
F22 20 ampera, plav – Kontrolni modul motora
F23 30 ampera, ružičast – Unutrašnje osvetljenje br. 1
F24 30 ampera, ružičast – Modul vozačevih vrata
F25 30 ampera, ružičast – Prednji brisači
F26 30 ampera, ružičast – Sistem protiv blokiranja kočnica / Modul za kontrolu
stabilnosti / Ventili
F28 20 ampera, plav – Svetla prikolice za vožnju unazad — ako su u opremi
F29 20 ampera, plav – Svetla za parkiranje prikolice — ako su u opremi
F30 30 ampera, ružičast – Priključak za vuču prikolice — ako je u opremi
F32 30 ampera, ružičast – Kontrolni modul upravljača
F34 30 ampera, ružičast – Diferencijalna kontrola proklizavanja
F35 30 ampera, ružičast – Providni krov – ako je u opremi
F36 30 ampera, ružičast – Zadnji odmrzavač
F37 25 ampera, proziran – Motor zadnjeg ventilatora — ako je u opremi
F38 30 ampera, ružičast – Električni invertor 115 V AC — ako je u opremi
F39 30 ampera, ružičast – Električna zadnja vrata — ako su u opremi
235
Page 238 of 412

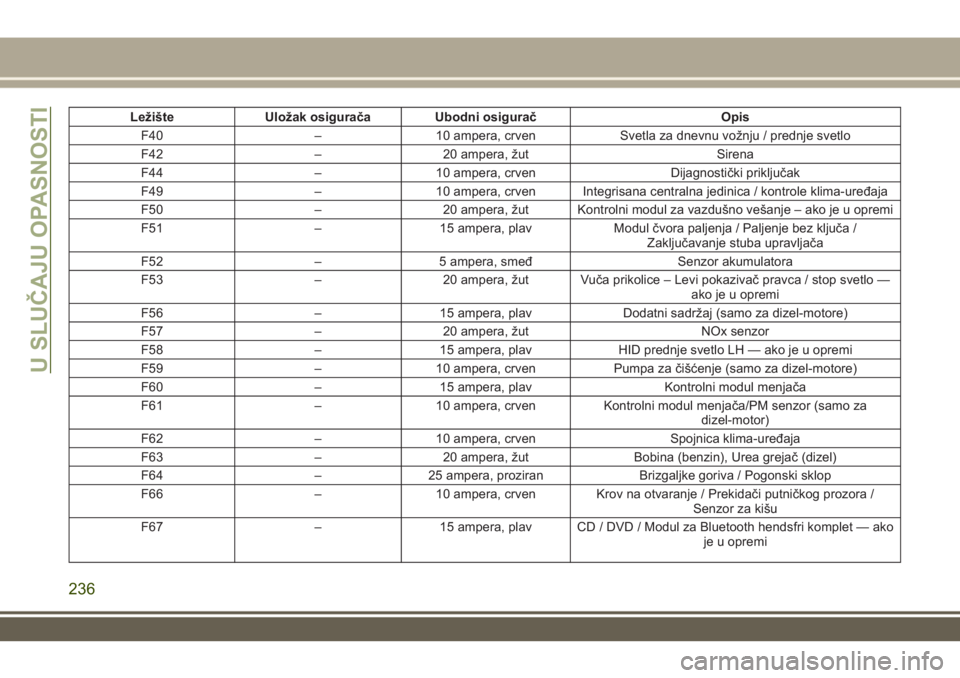

Ležište UIožak osigurača Ubodni osigurač Opis
F40 – 10 ampera, crven Svetla za dnevnu vožnju / prednje svetlo
F42 – 20 ampera, žut Sirena
F44 – 10 ampera, crven Dijagnostički priključak
F49 – 10 ampera, crven Integrisana centralna jedinica / kontrole klima-uređaja
F50 – 20 ampera, žut Kontrolni modul za vazdušno vešanje – ako je u opremi
F51 – 15 ampera, plav Modul čvora paljenja / Paljenje bez ključa /
Zaključavanje stuba upravljača
F52 – 5 ampera, smeđ Senzor akumulatora
F53 – 20 ampera, žut Vuča prikolice – Levi pokazivač pravca / stop svetlo —
ako je u opremi
F56 – 15 ampera, plav Dodatni sadržaj (samo za dizel-motore)
F57 – 20 ampera, žut NOx senzor
F58 – 15 ampera, plav HID prednje svetlo LH — ako je u opremi
F59 – 10 ampera, crven Pumpa za čišćenje (samo za dizel-motore)
F60 – 15 ampera, plav Kontrolni modul menjača
F61 – 10 ampera, crven Kontrolni modul menjača/PM senzor (samo za
dizel-motor)
F62 – 10 ampera, crven Spojnica klima-uređaja
F63 – 20 ampera, žut Bobina (benzin), Urea grejač (dizel)
F64 – 25 ampera, proziran Brizgaljke goriva / Pogonski sklop
F66 – 10 ampera, crven Krov na otvaranje / Prekidači putničkog prozora /
Senzor za kišu
F67 – 15 ampera, plav CD / DVD / Modul za Bluetooth hendsfri komplet — ako
je u opremi
U SLUČAJU OPASNOSTI
236
Page 239 of 412

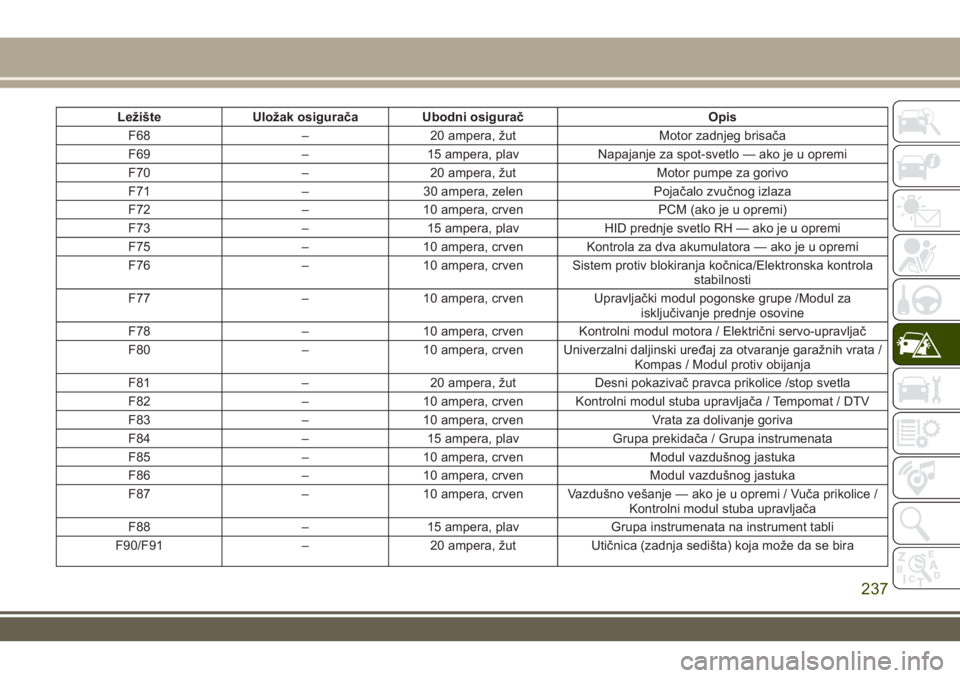

Ležište UIožak osigurača Ubodni osigurač Opis
F68 – 20 ampera, žut Motor zadnjeg brisača
F69 – 15 ampera, plav Napajanje za spot-svetlo — ako je u opremi
F70 – 20 ampera, žut Motor pumpe za gorivo
F71 – 30 ampera, zelen Pojačalo zvučnog izlaza
F72 – 10 ampera, crven PCM (ako je u opremi)
F73 – 15 ampera, plav HID prednje svetlo RH — ako je u opremi
F75 – 10 ampera, crven Kontrola za dva akumulatora — ako je u opremi
F76 – 10 ampera, crven Sistem protiv blokiranja kočnica/Elektronska kontrola
stabilnosti
F77 – 10 ampera, crven Upravljački modul pogonske grupe /Modul za
isključivanje prednje osovine
F78 – 10 ampera, crven Kontrolni modul motora / Električni servo-upravljač
F80 – 10 ampera, crven Univerzalni daljinski uređaj za otvaranje garažnih vrata /
Kompas / Modul protiv obijanja
F81 – 20 ampera, žut Desni pokazivač pravca prikolice /stop svetla
F82 – 10 ampera, crven Kontrolni modul stuba upravljača / Tempomat / DTV
F83 – 10 ampera, crven Vrata za dolivanje goriva
F84 – 15 ampera, plav Grupa prekidača / Grupa instrumenata
F85 – 10 ampera, crven Modul vazdušnog jastuka
F86 – 10 ampera, crven Modul vazdušnog jastuka
F87 – 10 ampera, crven Vazdušno vešanje — ako je u opremi / Vuča prikolice /
Kontrolni modul stuba upravljača
F88 – 15 ampera, plav Grupa instrumenata na instrument tabli
F90/F91 – 20 ampera, žut Utičnica (zadnja sedišta) koja može da se bira
237
Page 240 of 412

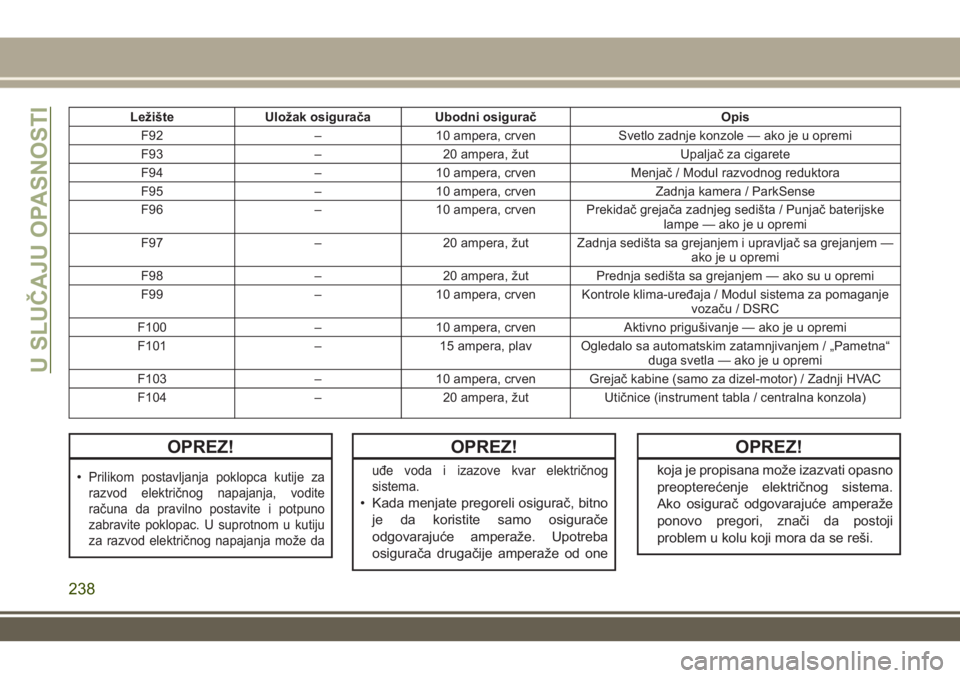

Ležište UIožak osigurača Ubodni osigurač Opis
F92 – 10 ampera, crven Svetlo zadnje konzole — ako je u opremi
F93 – 20 ampera, žut Upaljač za cigarete
F94 – 10 ampera, crven Menjač / Modul razvodnog reduktora
F95 – 10 ampera, crven Zadnja kamera / ParkSense
F96 – 10 ampera, crven Prekidač grejača zadnjeg sedišta / Punjač baterijske
lampe — ako je u opremi
F97 – 20 ampera, žut Zadnja sedišta sa grejanjem i upravljač sa grejanjem —
ako je u opremi
F98 – 20 ampera, žut Prednja sedišta sa grejanjem — ako su u opremi
F99 – 10 ampera, crven Kontrole klima-uređaja / Modul sistema za pomaganje
vozaču / DSRC
F100 – 10 ampera, crven Aktivno prigušivanje — ako je u opremi
F101 – 15 ampera, plav Ogledalo sa automatskim zatamnjivanjem / „Pametna“
duga svetla — ako je u opremi
F103 – 10 ampera, crven Grejač kabine (samo za dizel-motor) / Zadnji HVAC
F104 – 20 ampera, žut Utičnice (instrument tabla / centralna konzola)
OPREZ!
•Prilikom postavljanja poklopca kutije za
razvod električnog napajanja, vodite
računa da pravilno postavite i potpuno
zabravite poklopac. U suprotnom u kutiju
za razvod električnog napajanja može da
OPREZ!
uđe voda i izazove kvar električnog
sistema.
• Kada menjate pregoreli osigurač, bitno
je da koristite samo osigurače
odgovarajuće amperaže. Upotreba
osigurača drugačije amperaže od one
OPREZ!
koja je propisana može izazvati opasno
preopterećenje električnog sistema.
Ako osigurač odgovarajuće amperaže
ponovo pregori, znači da postoji
problem u kolu koji mora da se reši.
U SLUČAJU OPASNOSTI
238
