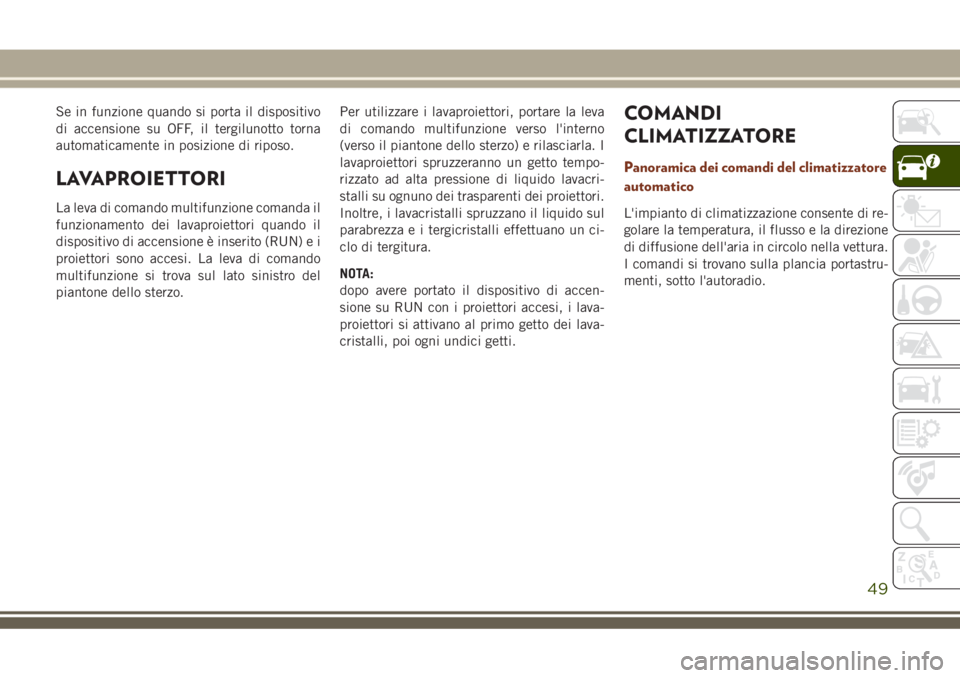

Se in funzione quando si porta il dispositivo
di accensione su OFF, il tergilunotto torna
automaticamente in posizione di riposo.
LAVAPROIETTORI
La leva di comando multifunzione comanda il
funzionamento dei lavaproiettori quando il
dispositivo di accensione è inserito (RUN) e i
proiettori sono accesi. La leva di comando
multifunzione si trova sul lato sinistro del
piantone dello sterzo.Per utilizzare i lavaproiettori, portare la leva
di comando multifunzione verso l'interno
(verso il piantone dello sterzo) e rilasciarla. I
lavaproiettori spruzzeranno un getto tempo-
rizzato ad alta pressione di liquido lavacri-
stalli su ognuno dei trasparenti dei proiettori.
Inoltre, i lavacristalli spruzzano il liquido sul
parabrezza e i tergicristalli effettuano un ci-
clo di tergitura.
NOTA:
dopo avere portato il dispositivo di accen-
sione su RUN con i proiettori accesi, i lava-
proiettori si attivano al primo getto dei lava-
cristalli, poi ogni undici getti.
COMANDI
CLIMATIZZATORE
Panoramica dei comandi del climatizzatore
automatico
L'impianto di climatizzazione consente di re-
golare la temperatura, il flusso e la direzione
di diffusione dell'aria in circolo nella vettura.
I comandi si trovano sulla plancia portastru-
menti, sotto l'autoradio.
49

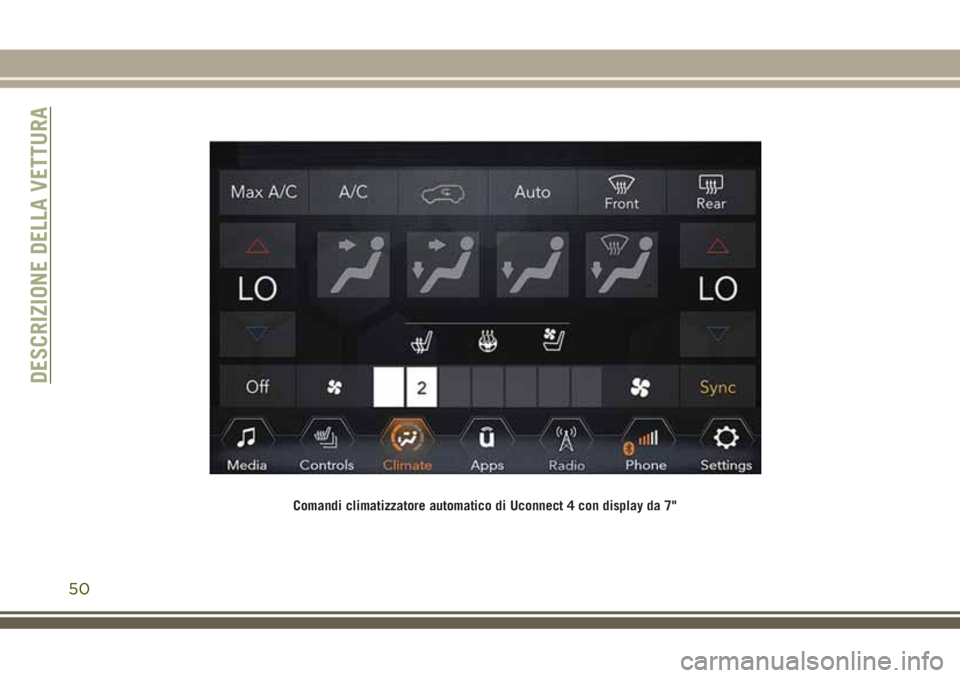

Comandi climatizzatore automatico di Uconnect 4 con display da 7"
DESCRIZIONE DELLA VETTURA
50

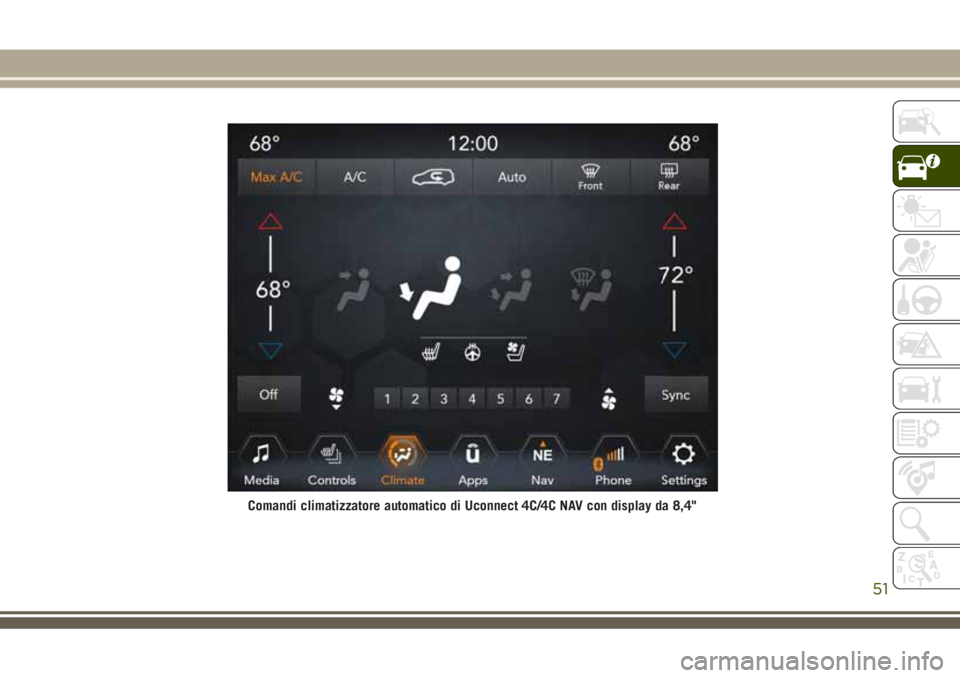

Comandi climatizzatore automatico di Uconnect 4C/4C NAV con display da 8,4"
51

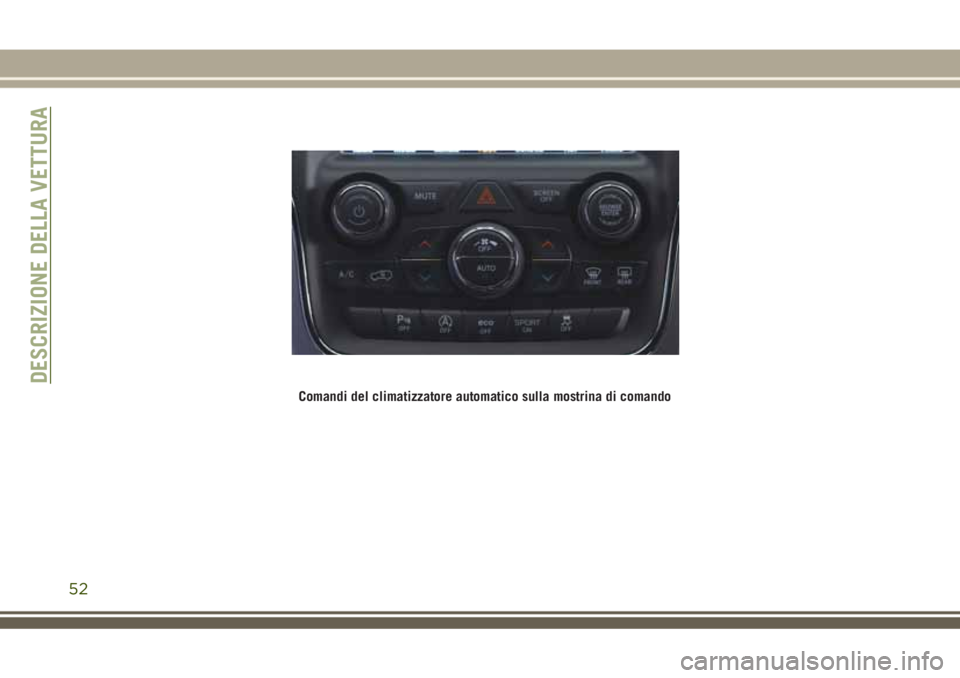

Comandi del climatizzatore automatico sulla mostrina di comando
DESCRIZIONE DELLA VETTURA
52

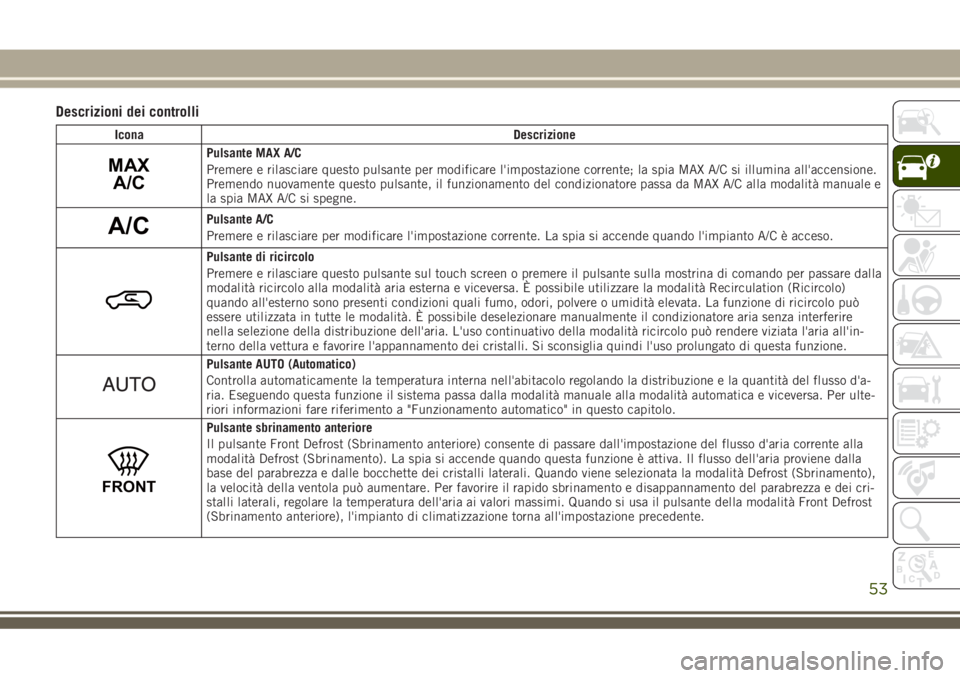

Descrizioni dei controlli
Icona Descrizione
MAX
A/CPulsante MAX A/C
Premere e rilasciare questo pulsante per modificare l'impostazione corrente; la spia MAX A/C si illumina all'accensione.
Premendo nuovamente questo pulsante, il funzionamento del condizionatore passa da MAX A/C alla modalità manuale e
la spia MAX A/C si spegne.
A/CPulsante A/C
Premere e rilasciare per modificare l'impostazione corrente. La spia si accende quando l'impianto A/C è acceso.
Pulsante di ricircolo
Premere e rilasciare questo pulsante sul touch screen o premere il pulsante sulla mostrina di comando per passare dalla
modalità ricircolo alla modalità aria esterna e viceversa. È possibile utilizzare la modalità Recirculation (Ricircolo)
quando all'esterno sono presenti condizioni quali fumo, odori, polvere o umidità elevata. La funzione di ricircolo può
essere utilizzata in tutte le modalità. È possibile deselezionare manualmente il condizionatore aria senza interferire
nella selezione della distribuzione dell'aria. L'uso continuativo della modalità ricircolo può rendere viziata l'aria all'in-
terno della vettura e favorire l'appannamento dei cristalli. Si sconsiglia quindi l'uso prolungato di questa funzione.
Pulsante AUTO (Automatico)
Controlla automaticamente la temperatura interna nell'abitacolo regolando la distribuzione e la quantità del flusso d'a-
ria. Eseguendo questa funzione il sistema passa dalla modalità manuale alla modalità automatica e viceversa. Per ulte-
riori informazioni fare riferimento a "Funzionamento automatico" in questo capitolo.
FRONT
Pulsante sbrinamento anteriore
Il pulsante Front Defrost (Sbrinamento anteriore) consente di passare dall'impostazione del flusso d'aria corrente alla
modalità Defrost (Sbrinamento). La spia si accende quando questa funzione è attiva. Il flusso dell'aria proviene dalla
base del parabrezza e dalle bocchette dei cristalli laterali. Quando viene selezionata la modalità Defrost (Sbrinamento),
la velocità della ventola può aumentare. Per favorire il rapido sbrinamento e disappannamento del parabrezza e dei cri-
stalli laterali, regolare la temperatura dell'aria ai valori massimi. Quando si usa il pulsante della modalità Front Defrost
(Sbrinamento anteriore), l'impianto di climatizzazione torna all'impostazione precedente.
53

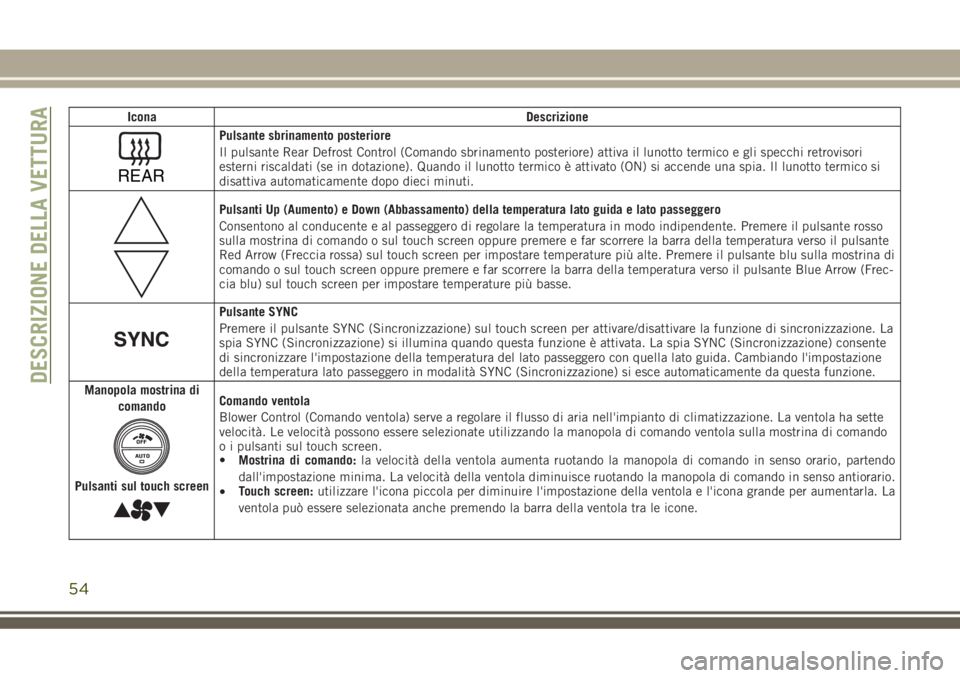

Icona Descrizione
REAR
Pulsante sbrinamento posteriore
Il pulsante Rear Defrost Control (Comando sbrinamento posteriore) attiva il lunotto termico e gli specchi retrovisori
esterni riscaldati (se in dotazione). Quando il lunotto termico è attivato (ON) si accende una spia. Il lunotto termico si
disattiva automaticamente dopo dieci minuti.
Pulsanti Up (Aumento) e Down (Abbassamento) della temperatura lato guida e lato passeggero
Consentono al conducente e al passeggero di regolare la temperatura in modo indipendente. Premere il pulsante rosso
sulla mostrina di comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante
Red Arrow (Freccia rossa) sul touch screen per impostare temperature più alte. Premere il pulsante blu sulla mostrina di
comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante Blue Arrow (Frec-
cia blu) sul touch screen per impostare temperature più basse.
Pulsante SYNC
Premere il pulsante SYNC (Sincronizzazione) sul touch screen per attivare/disattivare la funzione di sincronizzazione. La
spia SYNC (Sincronizzazione) si illumina quando questa funzione è attivata. La spia SYNC (Sincronizzazione) consente
di sincronizzare l'impostazione della temperatura del lato passeggero con quella lato guida. Cambiando l'impostazione
della temperatura lato passeggero in modalità SYNC (Sincronizzazione) si esce automaticamente da questa funzione.
Manopola mostrina di
comando
Pulsanti sul touch screen
Comando ventola
Blower Control (Comando ventola) serve a regolare il flusso di aria nell'impianto di climatizzazione. La ventola ha sette
velocità. Le velocità possono essere selezionate utilizzando la manopola di comando ventola sulla mostrina di comando
o i pulsanti sul touch screen.
•Mostrina di comando:la velocità della ventola aumenta ruotando la manopola di comando in senso orario, partendo
dall'impostazione minima. La velocità della ventola diminuisce ruotando la manopola di comando in senso antiorario.
•Touch screen:utilizzare l'icona piccola per diminuire l'impostazione della ventola e l'icona grande per aumentarla. La
ventola può essere selezionata anche premendo la barra della ventola tra le icone.
DESCRIZIONE DELLA VETTURA
54

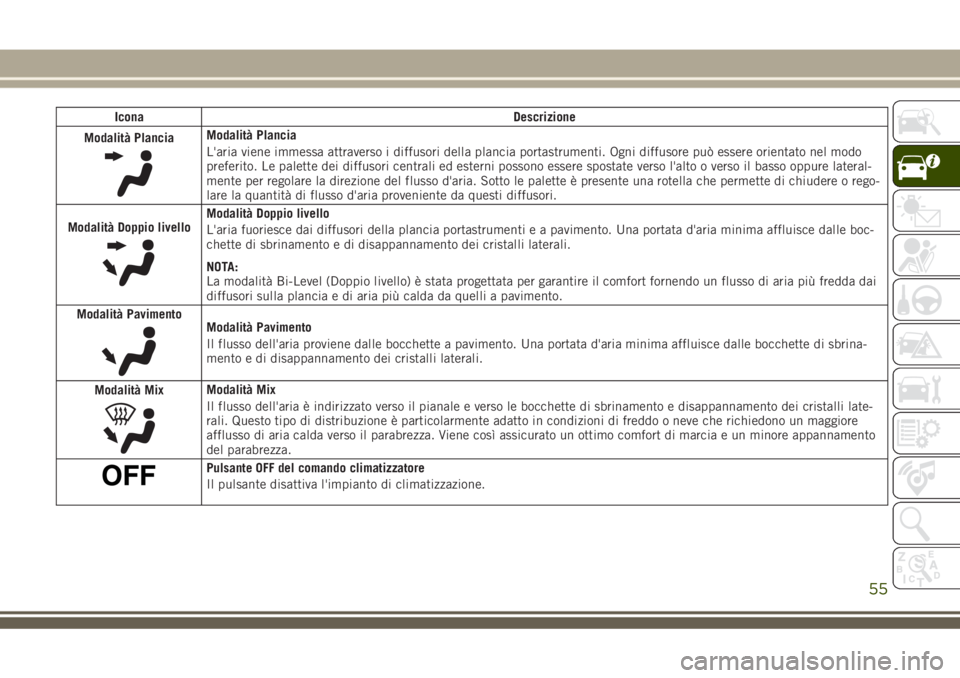

Icona Descrizione
Modalità Plancia
Modalità Plancia
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel modo
preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso oppure lateral-
mente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette di chiudere o rego-
lare la quantità di flusso d'aria proveniente da questi diffusori.
Modalità Doppio livello
Modalità Doppio livello
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle boc-
chette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda dai
diffusori sulla plancia e di aria più calda da quelli a pavimento.
Modalità Pavimento
Modalità Pavimento
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di sbrina-
mento e di disappannamento dei cristalli laterali.
Modalità Mix
Modalità Mix
Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli late-
rali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un maggiore
afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore appannamento
del parabrezza.
Pulsante OFF del comando climatizzatore
Il pulsante disattiva l'impianto di climatizzazione.
55

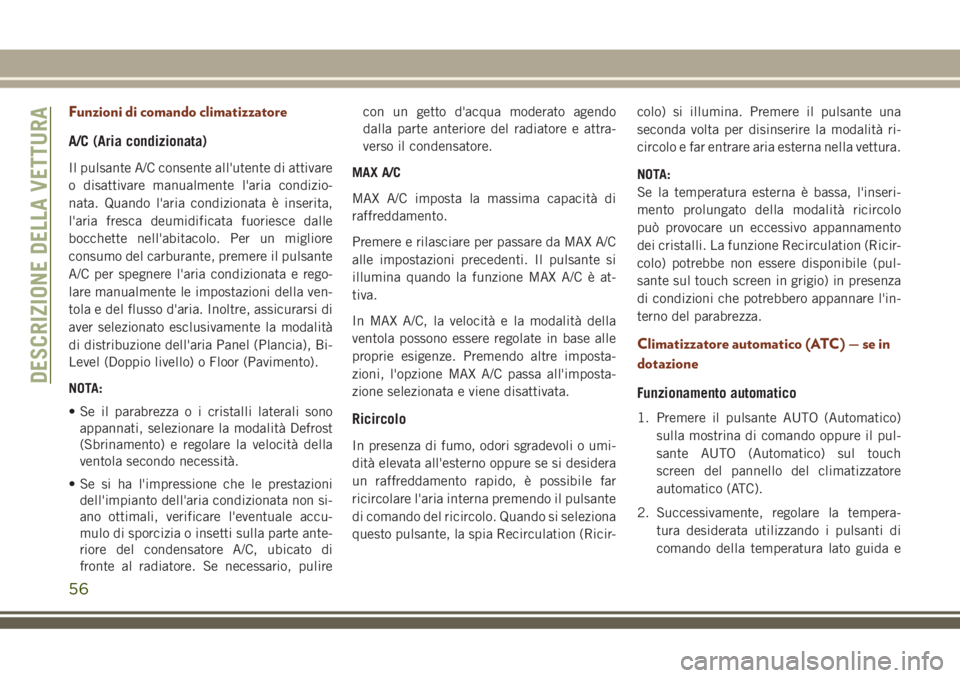

Funzioni di comando climatizzatore
A/C (Aria condizionata)
Il pulsante A/C consente all'utente di attivare
o disattivare manualmente l'aria condizio-
nata. Quando l'aria condizionata è inserita,
l'aria fresca deumidificata fuoriesce dalle
bocchette nell'abitacolo. Per un migliore
consumo del carburante, premere il pulsante
A/C per spegnere l'aria condizionata e rego-
lare manualmente le impostazioni della ven-
tola e del flusso d'aria. Inoltre, assicurarsi di
aver selezionato esclusivamente la modalità
di distribuzione dell'aria Panel (Plancia), Bi-
Level (Doppio livello) o Floor (Pavimento).
NOTA:
• Se il parabrezza o i cristalli laterali sono
appannati, selezionare la modalità Defrost
(Sbrinamento) e regolare la velocità della
ventola secondo necessità.
• Se si ha l'impressione che le prestazioni
dell'impianto dell'aria condizionata non si-
ano ottimali, verificare l'eventuale accu-
mulo di sporcizia o insetti sulla parte ante-
riore del condensatore A/C, ubicato di
fronte al radiatore. Se necessario, pulirecon un getto d'acqua moderato agendo
dalla parte anteriore del radiatore e attra-
verso il condensatore.
MAX A/C
MAX A/C imposta la massima capacità di
raffreddamento.
Premere e rilasciare per passare da MAX A/C
alle impostazioni precedenti. Il pulsante si
illumina quando la funzione MAX A/C è at-
tiva.
In MAX A/C, la velocità e la modalità della
ventola possono essere regolate in base alle
proprie esigenze. Premendo altre imposta-
zioni, l'opzione MAX A/C passa all'imposta-
zione selezionata e viene disattivata.
Ricircolo
In presenza di fumo, odori sgradevoli o umi-
dità elevata all'esterno oppure se si desidera
un raffreddamento rapido, è possibile far
ricircolare l'aria interna premendo il pulsante
di comando del ricircolo. Quando si seleziona
questo pulsante, la spia Recirculation (Ricir-colo) si illumina. Premere il pulsante una
seconda volta per disinserire la modalità ri-
circolo e far entrare aria esterna nella vettura.
NOTA:
Se la temperatura esterna è bassa, l'inseri-
mento prolungato della modalità ricircolo
può provocare un eccessivo appannamento
dei cristalli. La funzione Recirculation (Ricir-
colo) potrebbe non essere disponibile (pul-
sante sul touch screen in grigio) in presenza
di condizioni che potrebbero appannare l'in-
terno del parabrezza.
Climatizzatore automatico (ATC) — se in
dotazione
Funzionamento automatico
1. Premere il pulsante AUTO (Automatico)
sulla mostrina di comando oppure il pul-
sante AUTO (Automatico) sul touch
screen del pannello del climatizzatore
automatico (ATC).
2. Successivamente, regolare la tempera-
tura desiderata utilizzando i pulsanti di
comando della temperatura lato guida e
DESCRIZIONE DELLA VETTURA
56

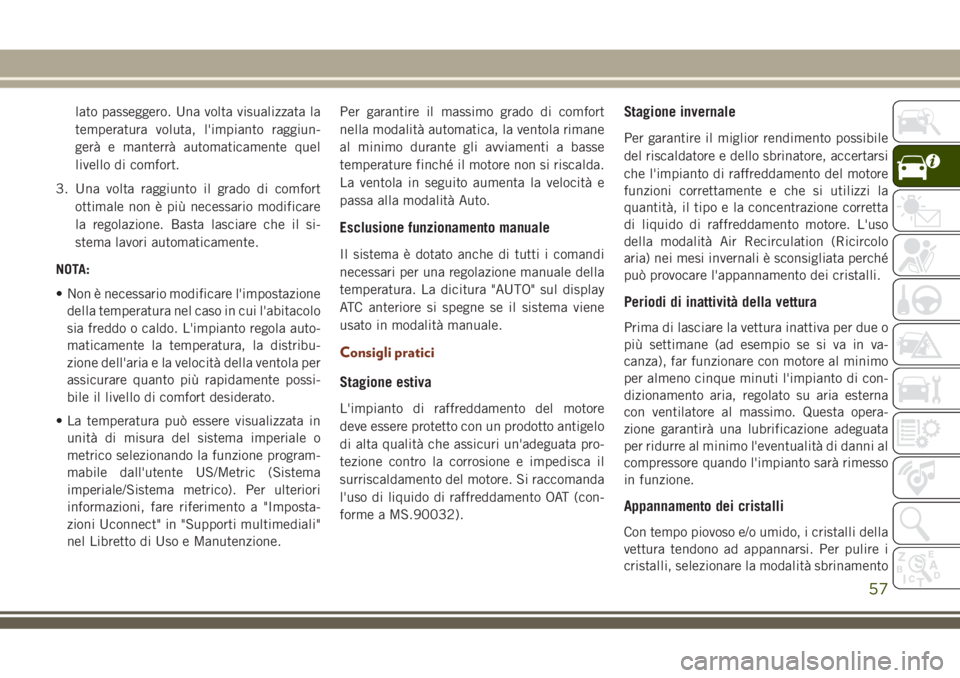

lato passeggero. Una volta visualizzata la
temperatura voluta, l'impianto raggiun-
gerà e manterrà automaticamente quel
livello di comfort.
3. Una volta raggiunto il grado di comfort
ottimale non è più necessario modificare
la regolazione. Basta lasciare che il si-
stema lavori automaticamente.
NOTA:
• Non è necessario modificare l'impostazione
della temperatura nel caso in cui l'abitacolo
sia freddo o caldo. L'impianto regola auto-
maticamente la temperatura, la distribu-
zione dell'aria e la velocità della ventola per
assicurare quanto più rapidamente possi-
bile il livello di comfort desiderato.
• La temperatura può essere visualizzata in
unità di misura del sistema imperiale o
metrico selezionando la funzione program-
mabile dall'utente US/Metric (Sistema
imperiale/Sistema metrico). Per ulteriori
informazioni, fare riferimento a "Imposta-
zioni Uconnect" in "Supporti multimediali"
nel Libretto di Uso e Manutenzione.Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto.
Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Consigli pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata pro-
tezione contro la corrosione e impedisca il
surriscaldamento del motore. Si raccomanda
l'uso di liquido di raffreddamento OAT (con-
forme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'uso
della modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in va-
canza), far funzionare con motore al minimo
per almeno cinque minuti l'impianto di con-
dizionamento aria, regolato su aria esterna
con ventilatore al massimo. Questa opera-
zione garantirà una lubrificazione adeguata
per ridurre al minimo l'eventualità di danni al
compressore quando l'impianto sarà rimesso
in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità sbrinamento
57

o distribuzione mista e aumentare la velocità
del ventilatore anteriore. Tenere presente che
l'uso prolungato della modalità ricircolo con
il sistema A/C disinserito può provocare l'ap-
pannamento dei cristalli.
AVVERTENZA!
Il mancato rispetto di queste precauzioni
può causare danni alle resistenze di riscal-
damento.
• Prestare cautela quando si lava l'in-
terno del lunotto. Non utilizzare deter-
genti abrasivi sulla superficie interna
del cristallo. Usare un panno morbido e
una soluzione neutra agendo in senso
parallelo alle resistenze. Eventuali ade-
sivi possono essere rimossi dopo averli
inumiditi con acqua calda.
• Non utilizzare raschietti, oggetti ta-
glienti o prodotti detergenti abrasivi
sulla superficie interna del cristallo.
• Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
Presa d'aria esterna
Accertarsi che la presa d'aria immediata-
mente di fronte al parabrezza non sia ostruita
da foglie o altri corpi estranei. Le foglie
eventualmente presenti nella presa d'aria
possono ridurre la portata dell'aria e, qualora
entrino nella vaschetta, potrebbero ostruire
gli scarichi dell'acqua. Nei mesi invernali
accertarsi che la presa d'aria non sia ostruita
da ghiaccio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina me-
diante filtraggio la polvere e il polline dall'a-
ria. Rivolgersi alla Rete Assistenziale per la
manutenzione del filtro aria dell'abitacolo e
per farlo sostituire secondo necessità.
ALZACRISTALLI
Comandi alzacristalli elettrici
I comandi alzacristalli sulla porta lato guida
comandano gli alzacristalli di tutte le porte.I comandi alzacristalli presenti su ciascun
pannello di rivestimento della porta lato pas-
seggero attivano esclusivamente il relativo
cristallo. I comandi alzacristalli funzionano
esclusivamente con il dispositivo di accen-
sione in posizione ACC o RUN.
Pulsanti alzacristalli elettrici
1 — Interruttori alzacristalli elettrici
anteriori
2 — Interruttori alzacristalli elettrici
posterioriDESCRIZIONE DELLA VETTURA
58
