JEEP RENEGADE 2018 Betriebsanleitung (in German)
Manufacturer: JEEP, Model Year: 2018, Model line: RENEGADE, Model: JEEP RENEGADE 2018Pages: 388, PDF-Größe: 6.44 MB
Page 11 of 388

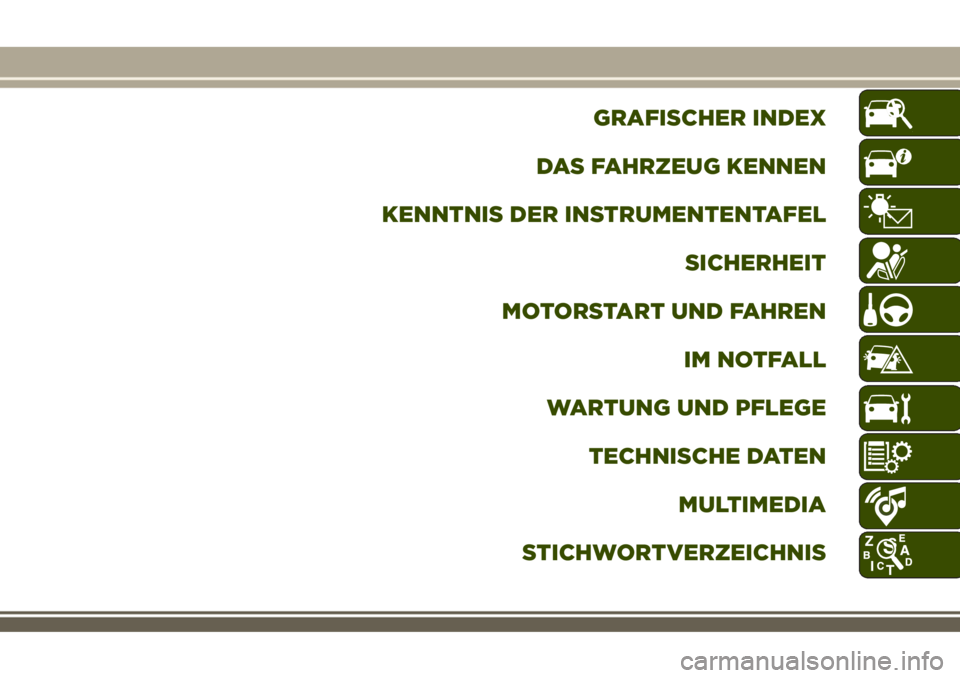

GRAFISCHER INDEX
DAS FAHRZEUG KENNEN
KENNTNIS DER INSTRUMENTENTAFEL
SICHERHEIT
MOTORSTART UND FAHREN
IM NOTFALL
WARTUNG UND PFLEGE
TECHNISCHE DATEN
MULTIMEDIA
STICHWORTVERZEICHNIS
Page 12 of 388
Page 13 of 388

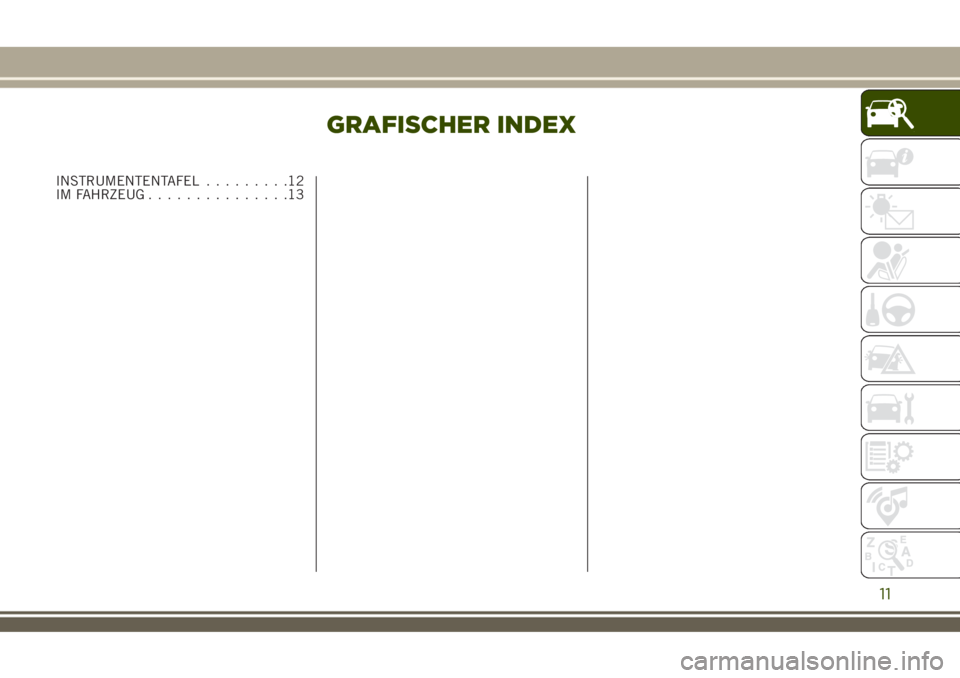

GRAFISCHER INDEX
INSTRUMENTENTAFEL.........12
IM FAHRZEUG...............13
11
Page 14 of 388

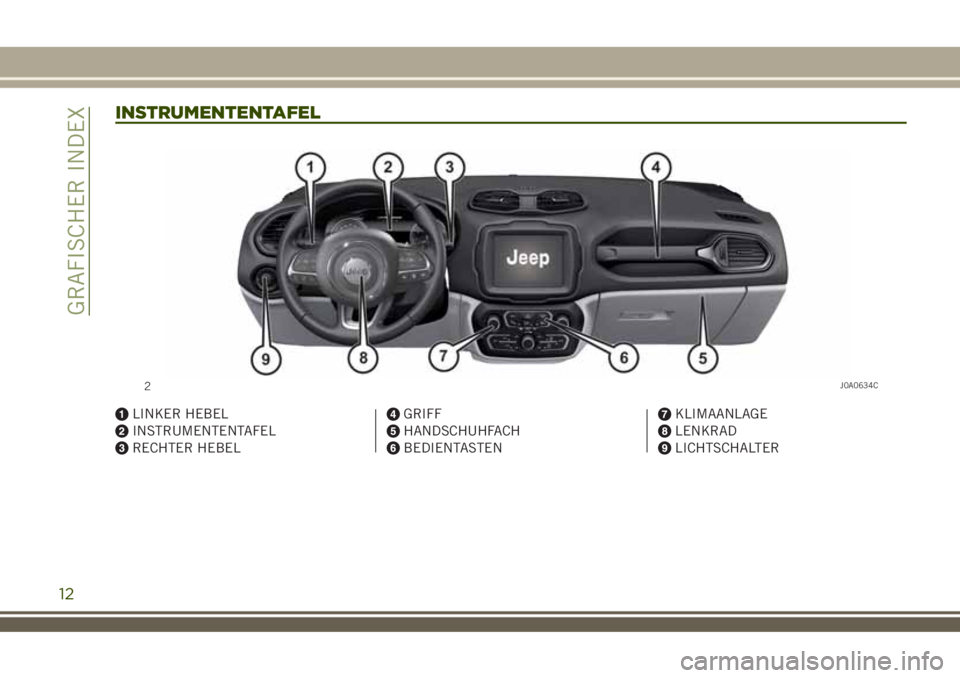

INSTRUMENTENTAFEL
LINKER HEBEL
INSTRUMENTENTAFEL
RECHTER HEBEL
GRIFF
HANDSCHUHFACH
BEDIENTASTEN
KLIMAANLAGE
LENKRAD
LICHTSCHALTER
2J0A0634C
12
GRAFISCHER INDEX
Page 15 of 388

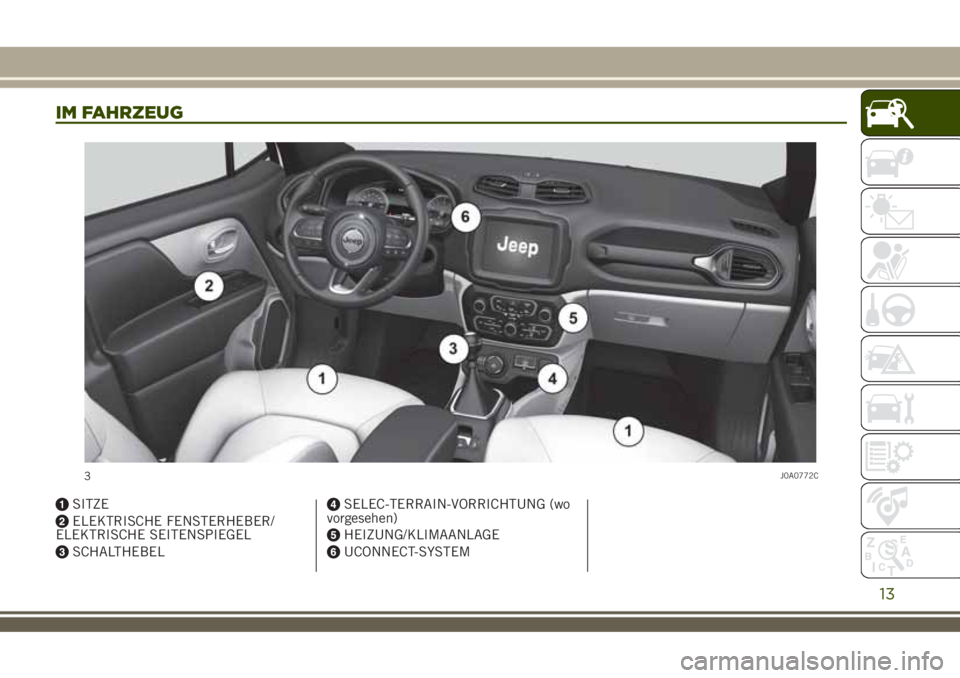

IM FAHRZEUG
SITZE
ELEKTRISCHE FENSTERHEBER/
ELEKTRISCHE SEITENSPIEGEL
SCHALTHEBEL
SELEC-TERRAIN-VORRICHTUNG (wo
vorgesehen)
HEIZUNG/KLIMAANLAGE
UCONNECT-SYSTEM
3J0A0772C
13
Page 16 of 388
Page 17 of 388

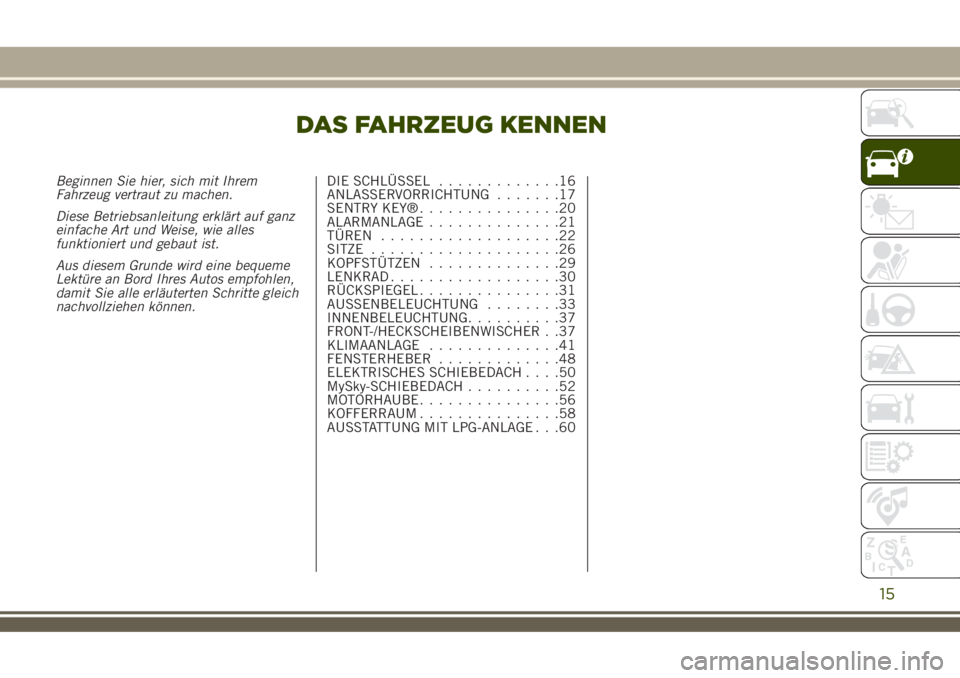

DAS FAHRZEUG KENNEN
Beginnen Sie hier, sich mit Ihrem
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.DIE SCHLÜSSEL.............16
ANLASSERVORRICHTUNG.......17
SENTRY KEY®...............20
ALARMANLAGE..............21
TÜREN...................22
SITZE....................26
KOPFSTÜTZEN..............29
LENKRAD..................30
RÜCKSPIEGEL...............31
AUSSENBELEUCHTUNG........33
INNENBELEUCHTUNG..........37
FRONT-/HECKSCHEIBENWISCHER . .37
KLIMAANLAGE..............41
FENSTERHEBER.............48
ELEKTRISCHES SCHIEBEDACH....50
MySky-SCHIEBEDACH..........52
MOTORHAUBE...............56
KOFFERRAUM...............58
AUSSTATTUNG MIT LPG-ANLAGE . . .60
15
Page 18 of 388

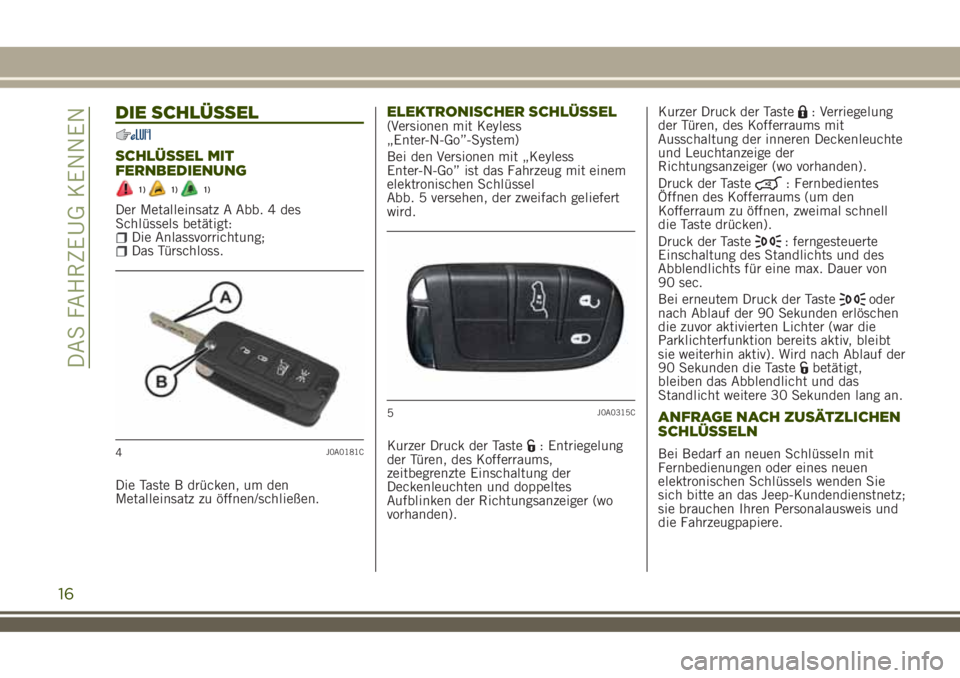

DIE SCHLÜSSEL
SCHLÜSSEL MIT
FERNBEDIENUNG
1)1)1)
Der Metalleinsatz A Abb. 4 des
Schlüssels betätigt:
Die Anlassvorrichtung;Das Türschloss.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
ELEKTRONISCHER SCHLÜSSEL(Versionen mit Keyless
„Enter-N-Go”-System)
Bei den Versionen mit „Keyless
Enter-N-Go” ist das Fahrzeug mit einem
elektronischen Schlüssel
Abb. 5 versehen, der zweifach geliefert
wird.
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (wo
vorhanden).Kurzer Druck der Taste
: Verriegelung
der Türen, des Kofferraums mit
Ausschaltung der inneren Deckenleuchte
und Leuchtanzeige der
Richtungsanzeiger (wo vorhanden).
Druck der Taste
: Fernbedientes
Öffnen des Kofferraums (um den
Kofferraum zu öffnen, zweimal schnell
die Taste drücken).
Druck der Taste
: ferngesteuerte
Einschaltung des Standlichts und des
Abblendlichts für eine max. Dauer von
90 sec.
Bei erneutem Druck der Taste
oder
nach Ablauf der 90 Sekunden erlöschen
die zuvor aktivierten Lichter (war die
Parklichterfunktion bereits aktiv, bleibt
sie weiterhin aktiv). Wird nach Ablauf der
90 Sekunden die Taste
betätigt,
bleiben das Abblendlicht und das
Standlicht weitere 30 Sekunden lang an.
ANFRAGE NACH ZUSÄTZLICHEN
SCHLÜSSELN
Bei Bedarf an neuen Schlüsseln mit
Fernbedienungen oder eines neuen
elektronischen Schlüssels wenden Sie
sich bitte an das Jeep-Kundendienstnetz;
sie brauchen Ihren Personalausweis und
die Fahrzeugpapiere.4J0A0181C
5J0A0315C
16
DAS FAHRZEUG KENNEN
Page 19 of 388

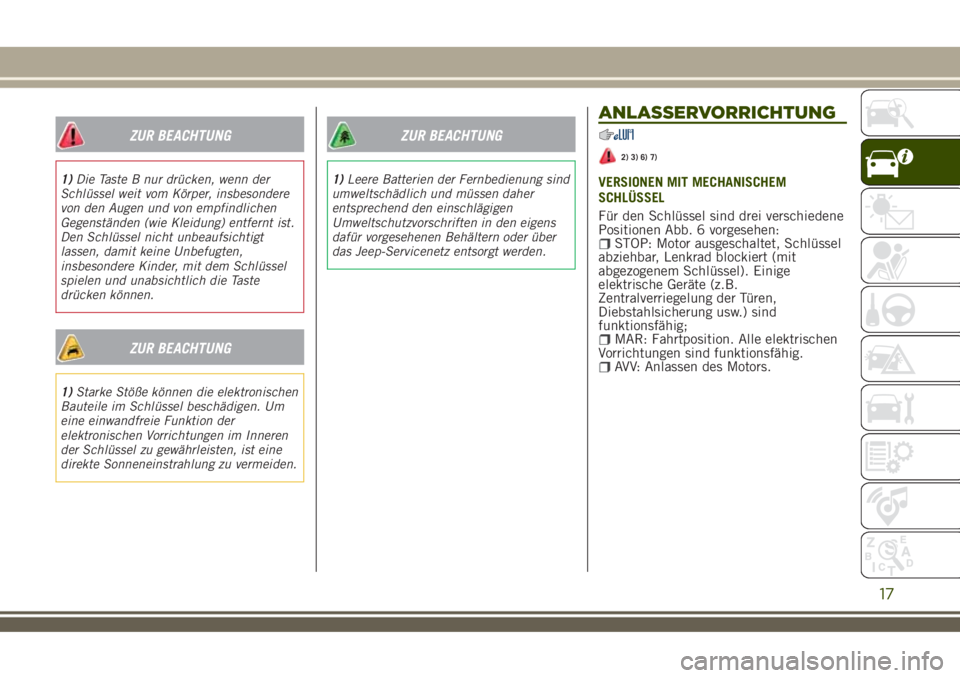

ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt
lassen, damit keine Unbefugten,
insbesondere Kinder, mit dem Schlüssel
spielen und unabsichtlich die Taste
drücken können.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Jeep-Servicenetz entsorgt werden.
ANLASSERVORRICHTUNG
2) 3) 6) 7)
VERSIONEN MIT MECHANISCHEM
SCHLÜSSEL
Für den Schlüssel sind drei verschiedene
Positionen Abb. 6 vorgesehen:
STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert (mit
abgezogenem Schlüssel). Einige
elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
17
Page 20 of 388

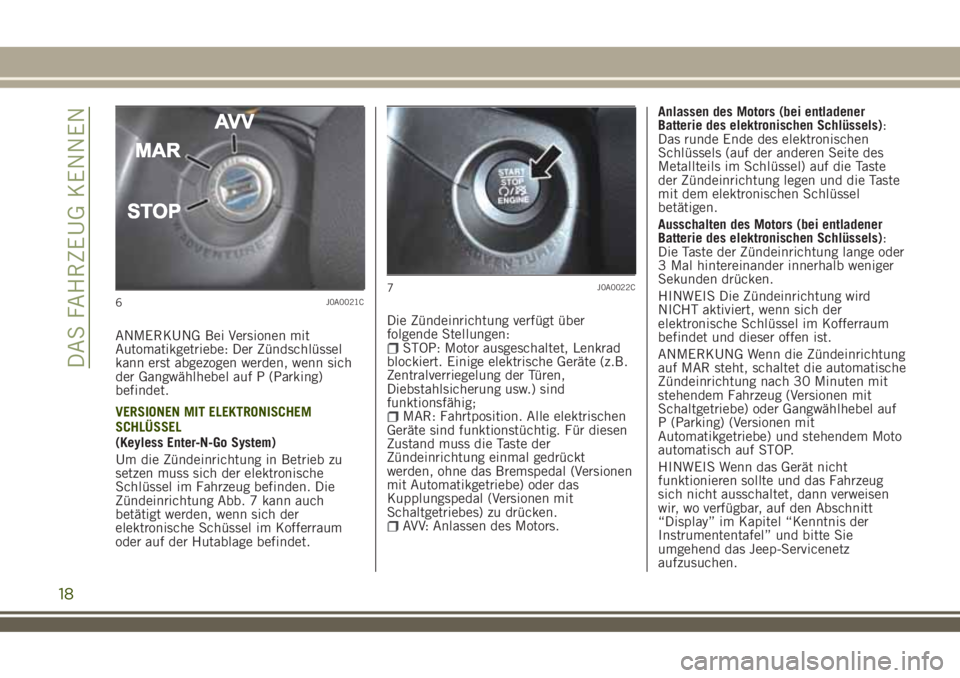

ANMERKUNG Bei Versionen mit
Automatikgetriebe: Der Zündschlüssel
kann erst abgezogen werden, wenn sich
der Gangwählhebel auf P (Parking)
befindet.
VERSIONEN MIT ELEKTRONISCHEM
SCHLÜSSEL
(Keyless Enter-N-Go System)
Um die Zündeinrichtung in Betrieb zu
setzen muss sich der elektronische
Schlüssel im Fahrzeug befinden. Die
Zündeinrichtung Abb. 7 kann auch
betätigt werden, wenn sich der
elektronische Schüssel im Kofferraum
oder auf der Hutablage befindet.Die Zündeinrichtung verfügt über
folgende Stellungen:STOP: Motor ausgeschaltet, Lenkrad
blockiert. Einige elektrische Geräte (z.B.
Zentralverriegelung der Türen,
Diebstahlsicherung usw.) sind
funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Geräte sind funktionstüchtig. Für diesen
Zustand muss die Taste der
Zündeinrichtung einmal gedrückt
werden, ohne das Bremspedal (Versionen
mit Automatikgetriebe) oder das
Kupplungspedal (Versionen mit
Schaltgetriebes) zu drücken.
AVV: Anlassen des Motors.Anlassen des Motors (bei entladener
Batterie des elektronischen Schlüssels):
Das runde Ende des elektronischen
Schlüssels (auf der anderen Seite des
Metallteils im Schlüssel) auf die Taste
der Zündeinrichtung legen und die Taste
mit dem elektronischen Schlüssel
betätigen.
Ausschalten des Motors (bei entladener
Batterie des elektronischen Schlüssels):
Die Taste der Zündeinrichtung lange oder
3 Mal hintereinander innerhalb weniger
Sekunden drücken.
HINWEIS Die Zündeinrichtung wird
NICHT aktiviert, wenn sich der
elektronische Schlüssel im Kofferraum
befindet und dieser offen ist.
ANMERKUNG Wenn die Zündeinrichtung
auf MAR steht, schaltet die automatische
Zündeinrichtung nach 30 Minuten mit
stehendem Fahrzeug (Versionen mit
Schaltgetriebe) oder Gangwählhebel auf
P (Parking) (Versionen mit
Automatikgetriebe) und stehendem Moto
automatisch auf STOP.
HINWEIS Wenn das Gerät nicht
funktionieren sollte und das Fahrzeug
sich nicht ausschaltet, dann verweisen
wir, wo verfügbar, auf den Abschnitt
“Display” im Kapitel “Kenntnis der
Instrumententafel” und bitte Sie
umgehend das Jeep-Servicenetz
aufzusuchen.
6J0A0021C7J0A0022C
18
DAS FAHRZEUG KENNEN
