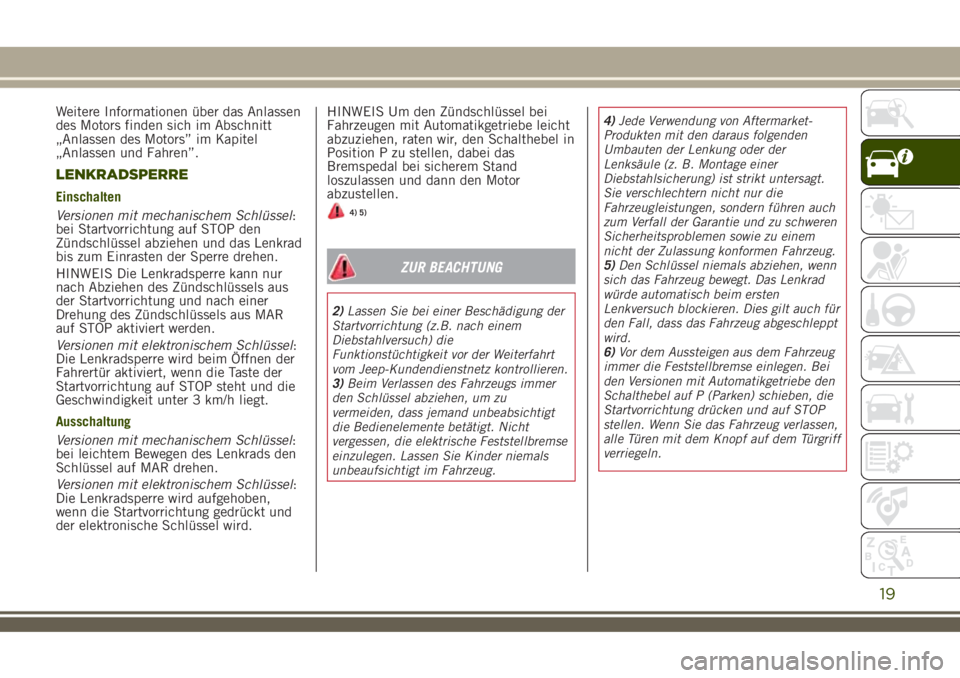

Weitere Informationen über das Anlassen
des Motors finden sich im Abschnitt
„Anlassen des Motors” im Kapitel
„Anlassen und Fahren”.
LENKRADSPERRE
Einschalten
Versionen mit mechanischem Schlüssel:
bei Startvorrichtung auf STOP den
Zündschlüssel abziehen und das Lenkrad
bis zum Einrasten der Sperre drehen.
HINWEIS Die Lenkradsperre kann nur
nach Abziehen des Zündschlüssels aus
der Startvorrichtung und nach einer
Drehung des Zündschlüssels aus MAR
auf STOP aktiviert werden.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird beim Öffnen der
Fahrertür aktiviert, wenn die Taste der
Startvorrichtung auf STOP steht und die
Geschwindigkeit unter 3 km/h liegt.
Ausschaltung
Versionen mit mechanischem Schlüssel:
bei leichtem Bewegen des Lenkrads den
Schlüssel auf MAR drehen.
Versionen mit elektronischem Schlüssel:
Die Lenkradsperre wird aufgehoben,
wenn die Startvorrichtung gedrückt und
der elektronische Schlüssel wird.HINWEIS Um den Zündschlüssel bei
Fahrzeugen mit Automatikgetriebe leicht
abzuziehen, raten wir, den Schalthebel in
Position P zu stellen, dabei das
Bremspedal bei sicherem Stand
loszulassen und dann den Motor
abzustellen.4) 5)
ZUR BEACHTUNG
2)Lassen Sie bei einer Beschädigung der
Startvorrichtung (z.B. nach einem
Diebstahlversuch) die
Funktionstüchtigkeit vor der Weiterfahrt
vom Jeep-Kundendienstnetz kontrollieren.
3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu
vermeiden, dass jemand unbeabsichtigt
die Bedienelemente betätigt. Nicht
vergessen, die elektrische Feststellbremse
einzulegen. Lassen Sie Kinder niemals
unbeaufsichtigt im Fahrzeug.4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt.
Sie verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem
nicht der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.
6)Vor dem Aussteigen aus dem Fahrzeug
immer die Feststellbremse einlegen. Bei
den Versionen mit Automatikgetriebe den
Schalthebel auf P (Parken) schieben, die
Startvorrichtung drücken und auf STOP
stellen. Wenn Sie das Fahrzeug verlassen,
alle Türen mit dem Knopf auf dem Türgriff
verriegeln.
19
Page 22 of 388

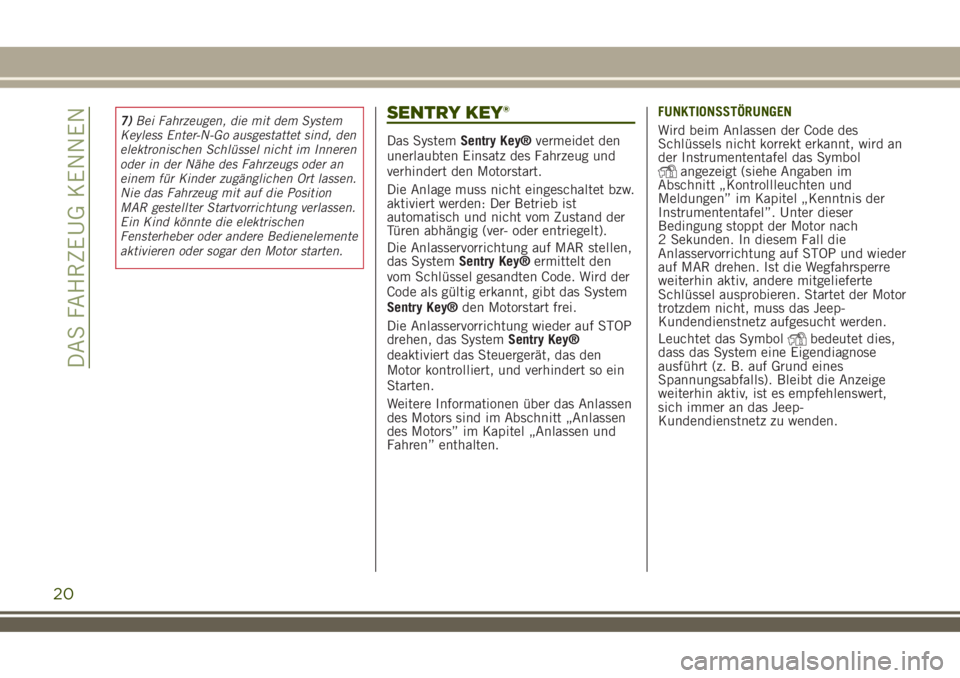

7)Bei Fahrzeugen, die mit dem System
Keyless Enter-N-Go ausgestattet sind, den
elektronischen Schlüssel nicht im Inneren
oder in der Nähe des Fahrzeugs oder an
einem für Kinder zugänglichen Ort lassen.
Nie das Fahrzeug mit auf die Position
MAR gestellter Startvorrichtung verlassen.
Ein Kind könnte die elektrischen
Fensterheber oder andere Bedienelemente
aktivieren oder sogar den Motor starten.SENTRY KEY®
Das SystemSentry Key®vermeidet den
unerlaubten Einsatz des Fahrzeug und
verhindert den Motorstart.
Die Anlage muss nicht eingeschaltet bzw.
aktiviert werden: Der Betrieb ist
automatisch und nicht vom Zustand der
Türen abhängig (ver- oder entriegelt).
Die Anlasservorrichtung auf MAR stellen,
das SystemSentry Key®ermittelt den
vom Schlüssel gesandten Code. Wird der
Code als gültig erkannt, gibt das System
Sentry Key®den Motorstart frei.
Die Anlasservorrichtung wieder auf STOP
drehen, das SystemSentry Key®
deaktiviert das Steuergerät, das den
Motor kontrolliert, und verhindert so ein
Starten.
Weitere Informationen über das Anlassen
des Motors sind im Abschnitt „Anlassen
des Motors” im Kapitel „Anlassen und
Fahren” enthalten.FUNKTIONSSTÖRUNGEN
Wird beim Anlassen der Code des
Schlüssels nicht korrekt erkannt, wird an
der Instrumententafel das Symbol
angezeigt (siehe Angaben im
Abschnitt „Kontrollleuchten und
Meldungen” im Kapitel „Kenntnis der
Instrumententafel”. Unter dieser
Bedingung stoppt der Motor nach
2 Sekunden. In diesem Fall die
Anlasservorrichtung auf STOP und wieder
auf MAR drehen. Ist die Wegfahrsperre
weiterhin aktiv, andere mitgelieferte
Schlüssel ausprobieren. Startet der Motor
trotzdem nicht, muss das Jeep-
Kundendienstnetz aufgesucht werden.
Leuchtet das Symbol
bedeutet dies,
dass das System eine Eigendiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls). Bleibt die Anzeige
weiterhin aktiv, ist es empfehlenswert,
sich immer an das Jeep-
Kundendienstnetz zu wenden.
20
DAS FAHRZEUG KENNEN
Page 23 of 388

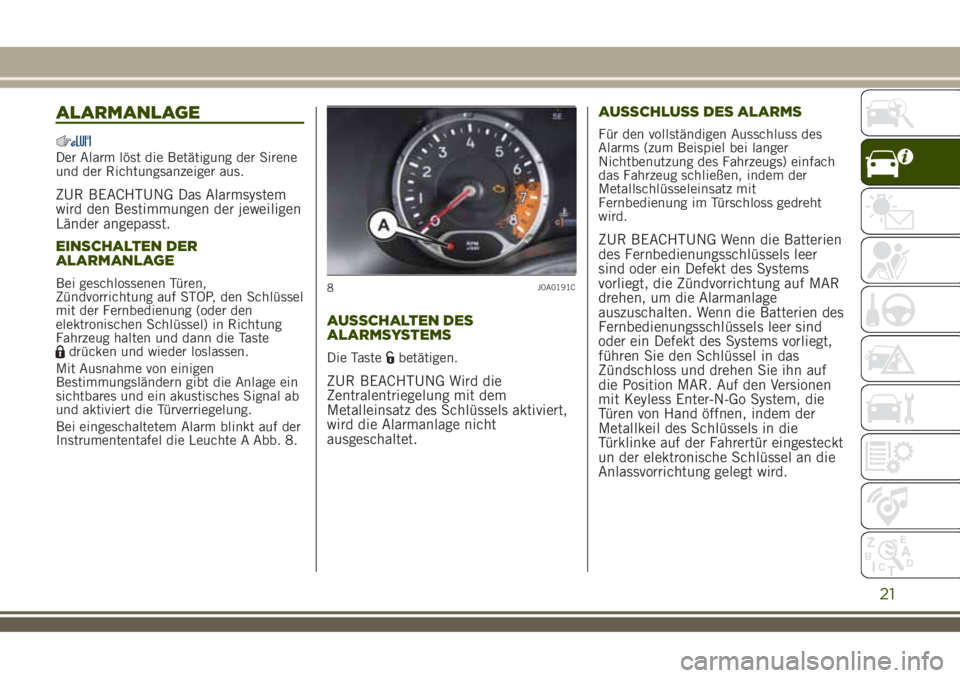

ALARMANLAGE
Der Alarm löst die Betätigung der Sirene
und der Richtungsanzeiger aus.
ZUR BEACHTUNG Das Alarmsystem
wird den Bestimmungen der jeweiligen
Länder angepasst.
EINSCHALTEN DER
ALARMANLAGE
Bei geschlossenen Türen,
Zündvorrichtung auf STOP, den Schlüssel
mit der Fernbedienung (oder den
elektronischen Schlüssel) in Richtung
Fahrzeug halten und dann die Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab
und aktiviert die Türverriegelung.
Bei eingeschaltetem Alarm blinkt auf der
Instrumententafel die Leuchte A Abb. 8.
AUSSCHALTEN DES
ALARMSYSTEMS
Die Tastebetätigen.
ZUR BEACHTUNG Wird die
Zentralentriegelung mit dem
Metalleinsatz des Schlüssels aktiviert,
wird die Alarmanlage nicht
ausgeschaltet.AUSSCHLUSS DES ALARMS
Für den vollständigen Ausschluss des
Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) einfach
das Fahrzeug schließen, indem der
Metallschlüsseleinsatz mit
Fernbedienung im Türschloss gedreht
wird.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer
sind oder ein Defekt des Systems
vorliegt, die Zündvorrichtung auf MAR
drehen, um die Alarmanlage
auszuschalten. Wenn die Batterien des
Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt,
führen Sie den Schlüssel in das
Zündschloss und drehen Sie ihn auf
die Position MAR. Auf den Versionen
mit Keyless Enter-N-Go System, die
Türen von Hand öffnen, indem der
Metallkeil des Schlüssels in die
Türklinke auf der Fahrertür eingesteckt
un der elektronische Schlüssel an die
Anlassvorrichtung gelegt wird.
8J0A0191C
21
Page 24 of 388
TÜREN
ZENTRALVER-/-ENTRIEGELUNG
DER TÜREN VON INNEN
8)
Wenn alle Türen korrekt geschlossen
sind, werden sie automatisch bei
Überschreitung einer
Fahrgeschwindigkeit von 20 km/h
verriegelt („Autoclose”-Funktion).
Zentraler-/-entriegelng: Durch Betätigung
der Taste
an der Türblende auf der
Fahrerseite Abb. 9 oder auf der
Beifahrerseite werden die Türen
verriegelt. Bei verriegelten Türen die
Taste
drücken, um die Türen zu
entriegeln.Manuelle Ent-/Verriegelung: Den Hebel A
Abb. 10 über dem Griff der Vordertüren
betätigen.
Position 1: Tür entriegelt /Position 2
:
Tür blockiert.
9J0A0079C
10J0A0027C
22
DAS FAHRZEUG KENNEN
Page 25 of 388

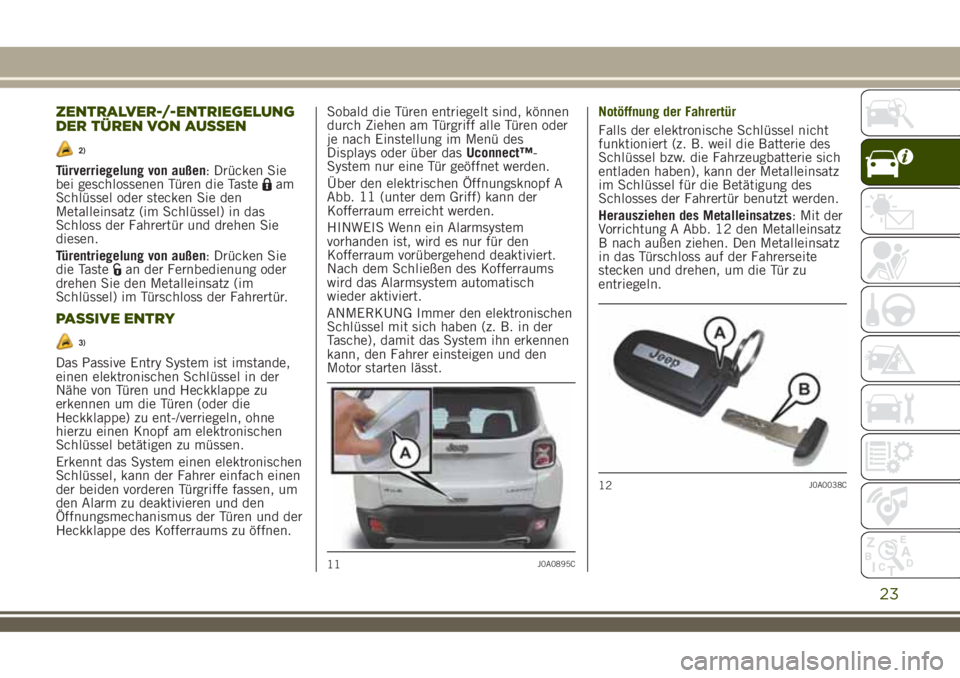

ZENTRALVER-/-ENTRIEGELUNG
DER TÜREN VON AUSSEN
2)
Türverriegelung von außen: Drücken Sie
bei geschlossenen Türen die Tasteam
Schlüssel oder stecken Sie den
Metalleinsatz (im Schlüssel) in das
Schloss der Fahrertür und drehen Sie
diesen.
Türentriegelung von außen: Drücken Sie
die Taste
an der Fernbedienung oder
drehen Sie den Metalleinsatz (im
Schlüssel) im Türschloss der Fahrertür.
PASSIVE ENTRY
3)
Das Passive Entry System ist imstande,
einen elektronischen Schlüssel in der
Nähe von Türen und Heckklappe zu
erkennen um die Türen (oder die
Heckklappe) zu ent-/verriegeln, ohne
hierzu einen Knopf am elektronischen
Schlüssel betätigen zu müssen.
Erkennt das System einen elektronischen
Schlüssel, kann der Fahrer einfach einen
der beiden vorderen Türgriffe fassen, um
den Alarm zu deaktivieren und den
Öffnungsmechanismus der Türen und der
Heckklappe des Kofferraums zu öffnen.Sobald die Türen entriegelt sind, können
durch Ziehen am Türgriff alle Türen oder
je nach Einstellung im Menü des
Displays oder über dasUconnect™-
System nur eine Tür geöffnet werden.
Über den elektrischen Öffnungsknopf A
Abb. 11 (unter dem Griff) kann der
Kofferraum erreicht werden.
HINWEIS Wenn ein Alarmsystem
vorhanden ist, wird es nur für den
Kofferraum vorübergehend deaktiviert.
Nach dem Schließen des Kofferraums
wird das Alarmsystem automatisch
wieder aktiviert.
ANMERKUNG Immer den elektronischen
Schlüssel mit sich haben (z. B. in der
Tasche), damit das System ihn erkennen
kann, den Fahrer einsteigen und den
Motor starten lässt.Notöffnung der Fahrertür
Falls der elektronische Schlüssel nicht
funktioniert (z. B. weil die Batterie des
Schlüssel bzw. die Fahrzeugbatterie sich
entladen haben), kann der Metalleinsatz
im Schlüssel für die Betätigung des
Schlosses der Fahrertür benutzt werden.
Herausziehen des Metalleinsatzes: Mit der
Vorrichtung A Abb. 12 den Metalleinsatz
B nach außen ziehen. Den Metalleinsatz
in das Türschloss auf der Fahrerseite
stecken und drehen, um die Tür zu
entriegeln.
11J0A0895C
12J0A0038C
23
Page 26 of 388

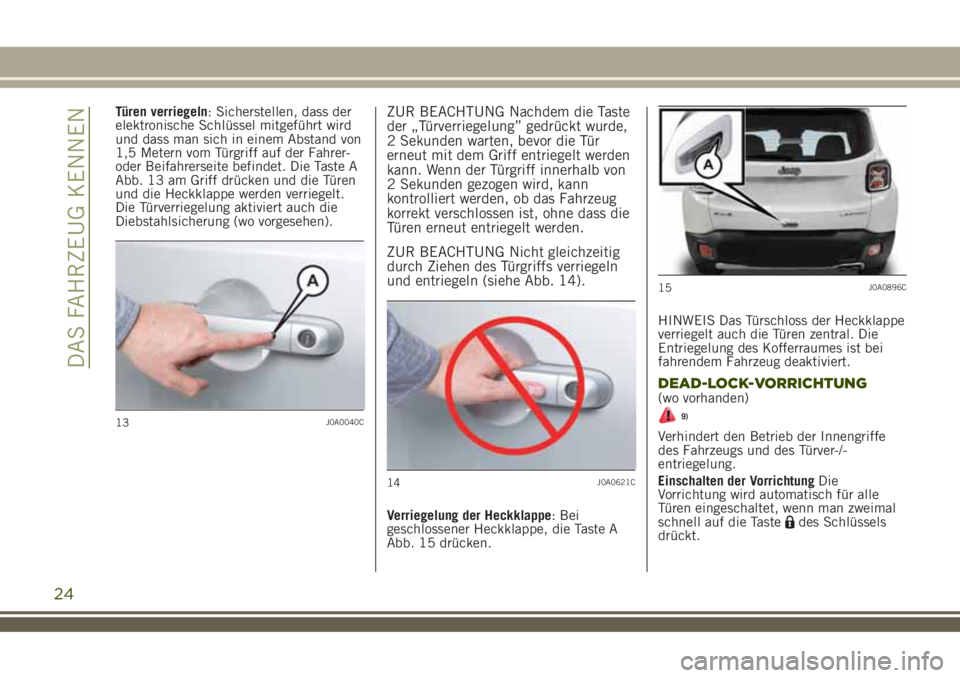

Türen verriegeln: Sicherstellen, dass der
elektronische Schlüssel mitgeführt wird
und dass man sich in einem Abstand von
1,5 Metern vom Türgriff auf der Fahrer-
oder Beifahrerseite befindet. Die Taste A
Abb. 13 am Griff drücken und die Türen
und die Heckklappe werden verriegelt.
Die Türverriegelung aktiviert auch die
Diebstahlsicherung (wo vorgesehen).ZUR BEACHTUNG Nachdem die Taste
der „Türverriegelung” gedrückt wurde,
2 Sekunden warten, bevor die Tür
erneut mit dem Griff entriegelt werden
kann. Wenn der Türgriff innerhalb von
2 Sekunden gezogen wird, kann
kontrolliert werden, ob das Fahrzeug
korrekt verschlossen ist, ohne dass die
Türen erneut entriegelt werden.
ZUR BEACHTUNG Nicht gleichzeitig
durch Ziehen des Türgriffs verriegeln
und entriegeln (siehe Abb. 14).
Verriegelung der Heckklappe: Bei
geschlossener Heckklappe, die Taste A
Abb. 15 drücken.HINWEIS Das Türschloss der Heckklappe
verriegelt auch die Türen zentral. Die
Entriegelung des Kofferraumes ist bei
fahrendem Fahrzeug deaktiviert.
DEAD-LOCK-VORRICHTUNG(wo vorhanden)
9)
Verhindert den Betrieb der Innengriffe
des Fahrzeugs und des Türver-/-
entriegelung.
Einschalten der VorrichtungDie
Vorrichtung wird automatisch für alle
Türen eingeschaltet, wenn man zweimal
schnell auf die Taste
des Schlüssels
drückt.
13J0A0040C
14J0A0621C
15J0A0896C
24
DAS FAHRZEUG KENNEN
Page 27 of 388

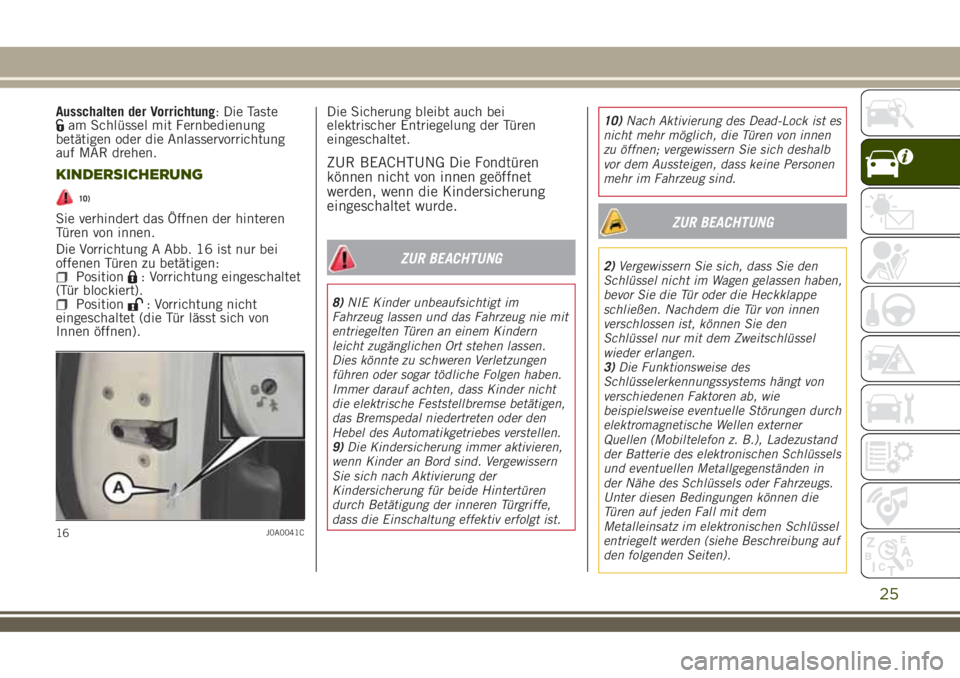

Ausschalten der Vorrichtung: Die Tasteam Schlüssel mit Fernbedienung
betätigen oder die Anlasservorrichtung
auf MAR drehen.
KINDERSICHERUNG
10)
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung A Abb. 16 ist nur bei
offenen Türen zu betätigen:
Position: Vorrichtung eingeschaltet
(Tür blockiert).
Position: Vorrichtung nicht
eingeschaltet (die Tür lässt sich von
Innen öffnen).Die Sicherung bleibt auch bei
elektrischer Entriegelung der Türen
eingeschaltet.
ZUR BEACHTUNG Die Fondtüren
können nicht von innen geöffnet
werden, wenn die Kindersicherung
eingeschaltet wurde.
ZUR BEACHTUNG
8)NIE Kinder unbeaufsichtigt im
Fahrzeug lassen und das Fahrzeug nie mit
entriegelten Türen an einem Kindern
leicht zugänglichen Ort stehen lassen.
Dies könnte zu schweren Verletzungen
führen oder sogar tödliche Folgen haben.
Immer darauf achten, dass Kinder nicht
die elektrische Feststellbremse betätigen,
das Bremspedal niedertreten oder den
Hebel des Automatikgetriebes verstellen.
9)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind. Vergewissern
Sie sich nach Aktivierung der
Kindersicherung für beide Hintertüren
durch Betätigung der inneren Türgriffe,
dass die Einschaltung effektiv erfolgt ist.10)Nach Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen; vergewissern Sie sich deshalb
vor dem Aussteigen, dass keine Personen
mehr im Fahrzeug sind.
ZUR BEACHTUNG
2)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, können Sie den
Schlüssel nur mit dem Zweitschlüssel
wieder erlangen.
3)Die Funktionsweise des
Schlüsselerkennungssystems hängt von
verschiedenen Faktoren ab, wie
beispielsweise eventuelle Störungen durch
elektromagnetische Wellen externer
Quellen (Mobiltelefon z. B.), Ladezustand
der Batterie des elektronischen Schlüssels
und eventuellen Metallgegenständen in
der Nähe des Schlüssels oder Fahrzeugs.
Unter diesen Bedingungen können die
Türen auf jeden Fall mit dem
Metalleinsatz im elektronischen Schlüssel
entriegelt werden (siehe Beschreibung auf
den folgenden Seiten).
16J0A0041C
25
Page 28 of 388

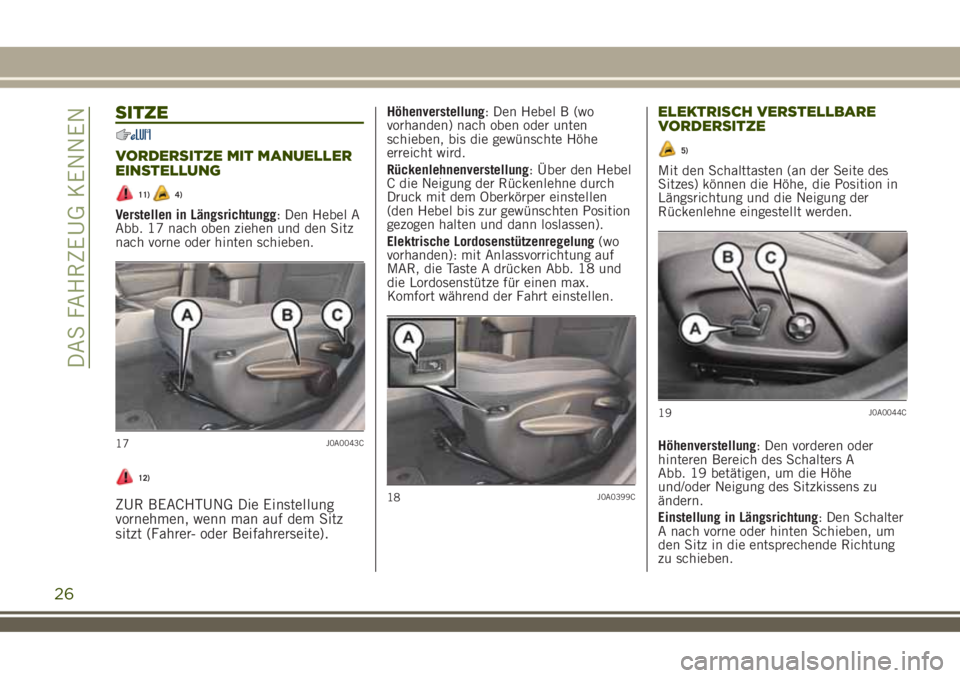

SITZE
VORDERSITZE MIT MANUELLER
EINSTELLUNG
11)4)
Verstellen in Längsrichtungg: Den Hebel A
Abb. 17 nach oben ziehen und den Sitz
nach vorne oder hinten schieben.
12)
ZUR BEACHTUNG Die Einstellung
vornehmen, wenn man auf dem Sitz
sitzt (Fahrer- oder Beifahrerseite).
Höhenverstellung: Den Hebel B (wo
vorhanden) nach oben oder unten
schieben, bis die gewünschte Höhe
erreicht wird.
Rückenlehnenverstellung: Über den Hebel
C die Neigung der Rückenlehne durch
Druck mit dem Oberkörper einstellen
(den Hebel bis zur gewünschten Position
gezogen halten und dann loslassen).
Elektrische Lordosenstützenregelung(wo
vorhanden): mit Anlassvorrichtung auf
MAR, die Taste A drücken Abb. 18 und
die Lordosenstütze für einen max.
Komfort während der Fahrt einstellen.ELEKTRISCH VERSTELLBARE
VORDERSITZE
5)
Mit den Schalttasten (an der Seite des
Sitzes) können die Höhe, die Position in
Längsrichtung und die Neigung der
Rückenlehne eingestellt werden.
Höhenverstellung: Den vorderen oder
hinteren Bereich des Schalters A
Abb. 19 betätigen, um die Höhe
und/oder Neigung des Sitzkissens zu
ändern.
Einstellung in Längsrichtung: Den Schalter
A nach vorne oder hinten Schieben, um
den Sitz in die entsprechende Richtung
zu schieben.
17J0A0043C
18J0A0399C
19J0A0044C
26
DAS FAHRZEUG KENNEN
Page 29 of 388

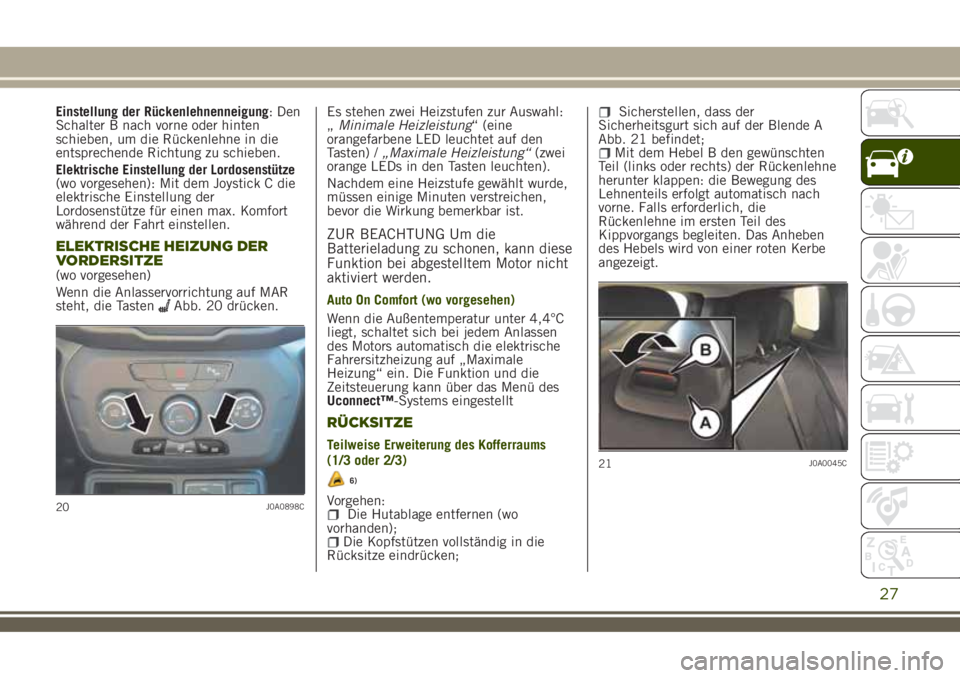

Einstellung der Rückenlehnenneigung: Den
Schalter B nach vorne oder hinten
schieben, um die Rückenlehne in die
entsprechende Richtung zu schieben.
Elektrische Einstellung der Lordosenstütze
(wo vorgesehen): Mit dem Joystick C die
elektrische Einstellung der
Lordosenstütze für einen max. Komfort
während der Fahrt einstellen.
ELEKTRISCHE HEIZUNG DER
VORDERSITZE
(wo vorgesehen)
Wenn die Anlasservorrichtung auf MAR
steht, die Tasten
Abb. 20 drücken.Es stehen zwei Heizstufen zur Auswahl:
„Minimale Heizleistung“ (eine
orangefarbene LED leuchtet auf den
Tasten) /„Maximale Heizleistung“(zwei
orange LEDs in den Tasten leuchten).
Nachdem eine Heizstufe gewählt wurde,
müssen einige Minuten verstreichen,
bevor die Wirkung bemerkbar ist.
ZUR BEACHTUNG Um die
Batterieladung zu schonen, kann diese
Funktion bei abgestelltem Motor nicht
aktiviert werden.
Auto On Comfort (wo vorgesehen)
Wenn die Außentemperatur unter 4,4°C
liegt, schaltet sich bei jedem Anlassen
des Motors automatisch die elektrische
Fahrersitzheizung auf „Maximale
Heizung“ ein. Die Funktion und die
Zeitsteuerung kann über das Menü des
Uconnect™-Systems eingestellt
RÜCKSITZE
Teilweise Erweiterung des Kofferraums
(1/3 oder 2/3)
6)
Vorgehen:Die Hutablage entfernen (wo
vorhanden);
Die Kopfstützen vollständig in die
Rücksitze eindrücken;
Sicherstellen, dass der
Sicherheitsgurt sich auf der Blende A
Abb. 21 befindet;
Mit dem Hebel B den gewünschten
Teil (links oder rechts) der Rückenlehne
herunter klappen: die Bewegung des
Lehnenteils erfolgt automatisch nach
vorne. Falls erforderlich, die
Rückenlehne im ersten Teil des
Kippvorgangs begleiten. Das Anheben
des Hebels wird von einer roten Kerbe
angezeigt.
20J0A0898C
21J0A0045C
27
Page 30 of 388

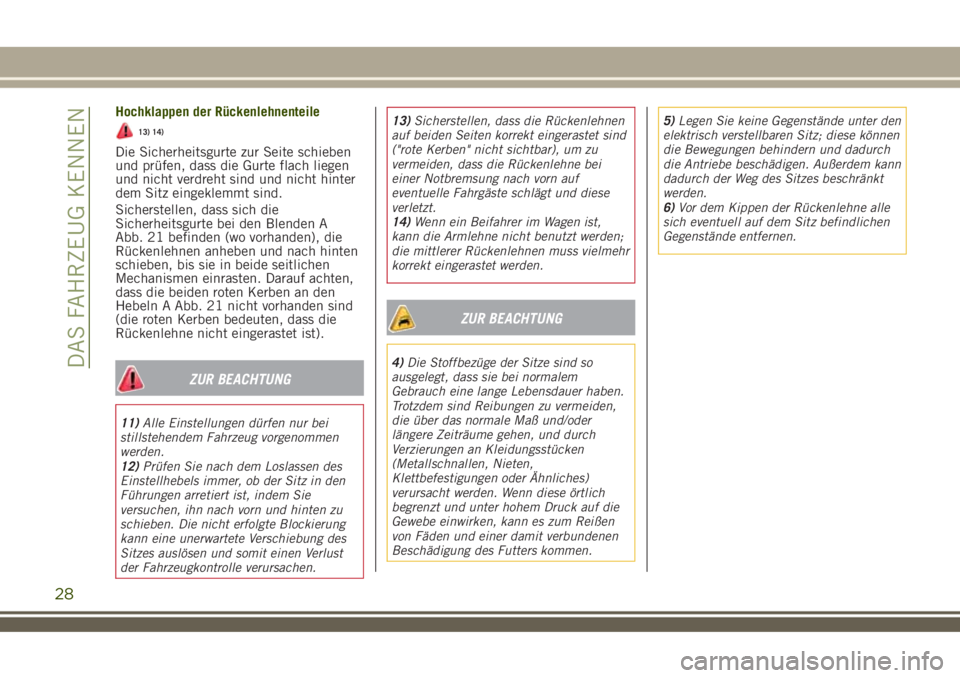

Hochklappen der Rückenlehnenteile
13) 14)
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass die Gurte flach liegen
und nicht verdreht sind und nicht hinter
dem Sitz eingeklemmt sind.
Sicherstellen, dass sich die
Sicherheitsgurte bei den Blenden A
Abb. 21 befinden (wo vorhanden), die
Rückenlehnen anheben und nach hinten
schieben, bis sie in beide seitlichen
Mechanismen einrasten. Darauf achten,
dass die beiden roten Kerben an den
Hebeln A Abb. 21 nicht vorhanden sind
(die roten Kerben bedeuten, dass die
Rückenlehne nicht eingerastet ist).
ZUR BEACHTUNG
11)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
12)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust
der Fahrzeugkontrolle verursachen.13)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind
("rote Kerben" nicht sichtbar), um zu
vermeiden, dass die Rückenlehne bei
einer Notbremsung nach vorn auf
eventuelle Fahrgäste schlägt und diese
verletzt.
14)Wenn ein Beifahrer im Wagen ist,
kann die Armlehne nicht benutzt werden;
die mittlerer Rückenlehnen muss vielmehr
korrekt eingerastet werden.
ZUR BEACHTUNG
4)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden,
die über das normale Maß und/oder
längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.5)Legen Sie keine Gegenstände unter den
elektrisch verstellbaren Sitz; diese können
die Bewegungen behindern und dadurch
die Antriebe beschädigen. Außerdem kann
dadurch der Weg des Sitzes beschränkt
werden.
6)Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.
28
DAS FAHRZEUG KENNEN
