JEEP RENEGADE 2018 Instructieboek (in Dutch)

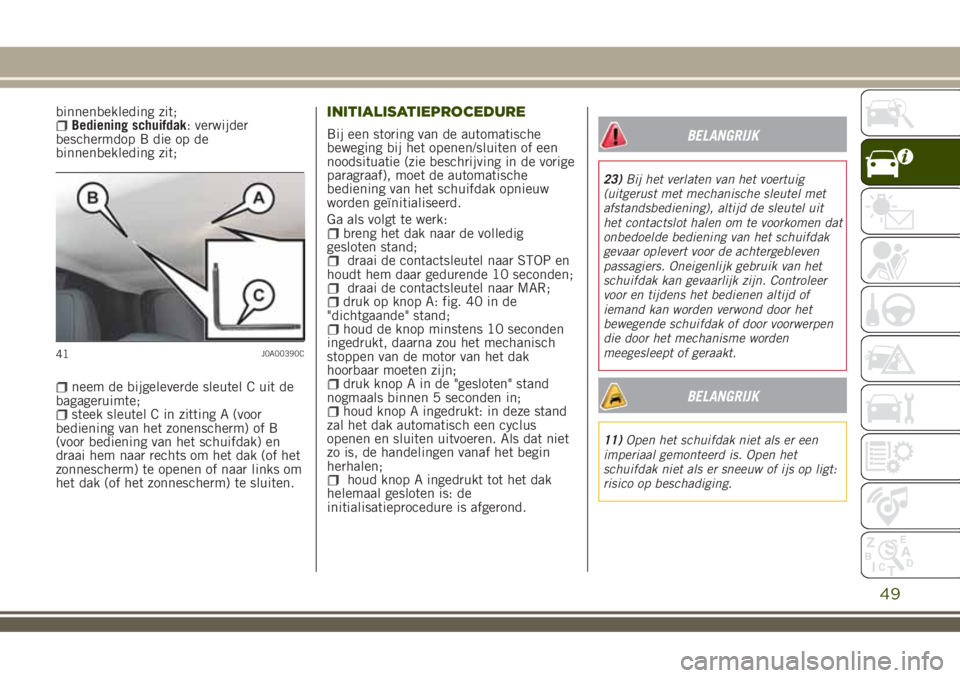

binnenbekleding zit;Bediening schuifdak: verwijder
beschermdop B die op de
binnenbekleding zit;
neem de bijgeleverde sleutel C uit de
bagageruimte;
steek sleutel C in zitting A (voor
bediening van het zonenscherm) of B
(voor bediening van het schuifdak) en
draai hem naar rechts om het dak (of het
zonnescherm) te openen of naar links om
het dak (of het zonnescherm) te sluiten.
INITIALISATIEPROCEDURE
Bij een storing van de automatische
beweging bij het openen/sluiten of een
noodsituatie (zie beschrijving in de vorige
paragraaf), moet de automatische
bediening van het schuifdak opnieuw
worden geïnitialiseerd.
Ga als volgt te werk:
breng het dak naar de volledig
gesloten stand;
draai de contactsleutel naar STOP en
houdt hem daar gedurende 10 seconden;
draai de contactsleutel naar MAR;druk op knop A: fig. 40 in de
"dichtgaande" stand;
houd de knop minstens 10 seconden
ingedrukt, daarna zou het mechanisch
stoppen van de motor van het dak
hoorbaar moeten zijn;
druk knop A in de "gesloten" stand
nogmaals binnen 5 seconden in;
houd knop A ingedrukt: in deze stand
zal het dak automatisch een cyclus
openen en sluiten uitvoeren. Als dat niet
zo is, de handelingen vanaf het begin
herhalen;
houd knop A ingedrukt tot het dak
helemaal gesloten is: de
initialisatieprocedure is afgerond.
BELANGRIJK
23)Bij het verlaten van het voertuig
(uitgerust met mechanische sleutel met
afstandsbediening), altijd de sleutel uit
het contactslot halen om te voorkomen dat
onbedoelde bediening van het schuifdak
gevaar oplevert voor de achtergebleven
passagiers. Oneigenlijk gebruik van het
schuifdak kan gevaarlijk zijn. Controleer
voor en tijdens het bedienen altijd of
iemand kan worden verwond door het
bewegende schuifdak of door voorwerpen
die door het mechanisme worden
meegesleept of geraakt.
BELANGRIJK
11)Open het schuifdak niet als er een
imperiaal gemonteerd is. Open het
schuifdak niet als er sneeuw of ijs op ligt:
risico op beschadiging.
41J0A00390C
49

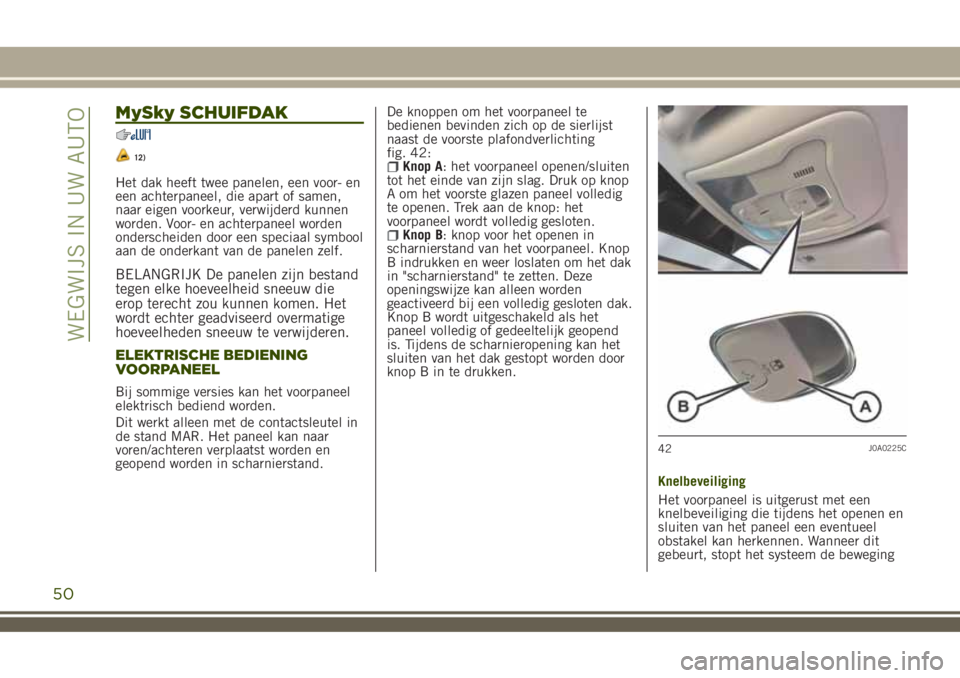

MySky SCHUIFDAK
12)
Het dak heeft twee panelen, een voor- en
een achterpaneel, die apart of samen,
naar eigen voorkeur, verwijderd kunnen
worden. Voor- en achterpaneel worden
onderscheiden door een speciaal symbool
aan de onderkant van de panelen zelf.
BELANGRIJK De panelen zijn bestand
tegen elke hoeveelheid sneeuw die
erop terecht zou kunnen komen. Het
wordt echter geadviseerd overmatige
hoeveelheden sneeuw te verwijderen.
ELEKTRISCHE BEDIENING
VOORPANEEL
Bij sommige versies kan het voorpaneel
elektrisch bediend worden.
Dit werkt alleen met de contactsleutel in
de stand MAR. Het paneel kan naar
voren/achteren verplaatst worden en
geopend worden in scharnierstand.De knoppen om het voorpaneel te
bedienen bevinden zich op de sierlijst
naast de voorste plafondverlichting
fig. 42:
Knop A: het voorpaneel openen/sluiten
tot het einde van zijn slag. Druk op knop
A om het voorste glazen paneel volledig
te openen. Trek aan de knop: het
voorpaneel wordt volledig gesloten.
Knop B: knop voor het openen in
scharnierstand van het voorpaneel. Knop
B indrukken en weer loslaten om het dak
in "scharnierstand" te zetten. Deze
openingswijze kan alleen worden
geactiveerd bij een volledig gesloten dak.
Knop B wordt uitgeschakeld als het
paneel volledig of gedeeltelijk geopend
is. Tijdens de scharnieropening kan het
sluiten van het dak gestopt worden door
knop B in te drukken.
Knelbeveiliging
Het voorpaneel is uitgerust met een
knelbeveiliging die tijdens het openen en
sluiten van het paneel een eventueel
obstakel kan herkennen. Wanneer dit
gebeurt, stopt het systeem de beweging
42J0A0225C
50
WEGWIJS IN UW AUTO

van het paneel en keert de beweging
onmiddellijk om.

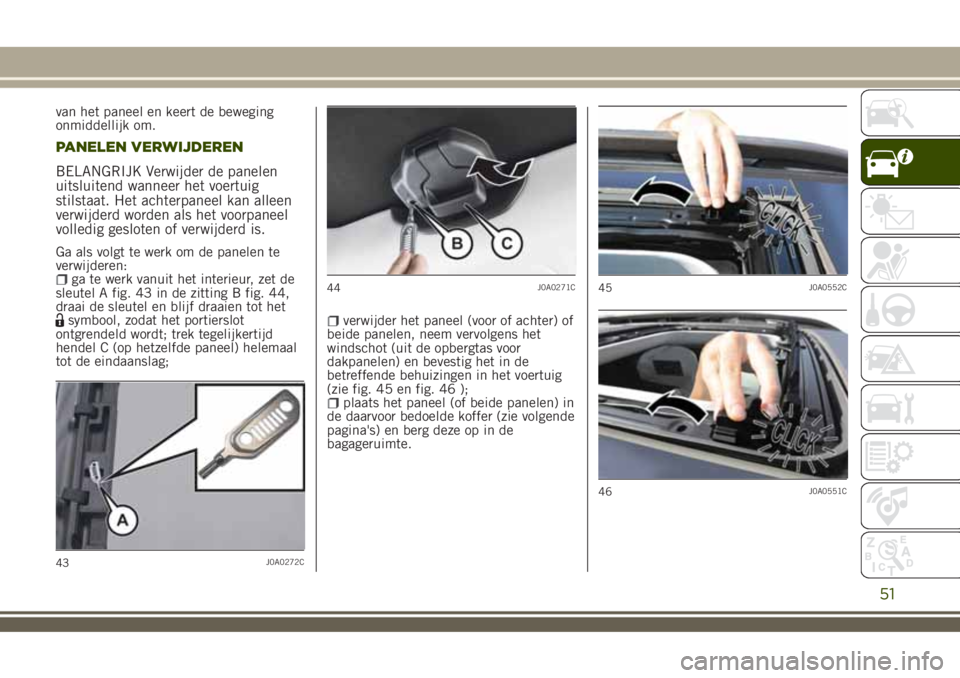

PANELEN VERWIJDEREN
BELANGRIJK Verwijder de panelen
uitsluitend wanneer het voertuig
stilstaat. Het achterpaneel kan alleen
verwijderd worden als het voorpaneel
volledig gesloten of verwijderd is.
Ga als volgt te werk om de panelen te
verwijderen:
ga te werk vanuit het interieur, zet de
sleutel A fig. 43 in de zitting B fig. 44,
draai de sleutel en blijf draaien tot het
symbool, zodat het portierslot
ontgrendeld wordt; trek tegelijkertijd
hendel C (op hetzelfde paneel) helemaal
tot de eindaanslag;verwijder het paneel (voor of achter) of
beide panelen, neem vervolgens het
windschot (uit de opbergtas voor
dakpanelen) en bevestig het in de
betreffende behuizingen in het voertuig
(zie fig. 45 en fig. 46 );
plaats het paneel (of beide panelen) in
de daarvoor bedoelde koffer (zie volgende
pagina's) en berg deze op in de
bagageruimte.
43J0A0272C
44J0A0271C45J0A0552C
46J0A0551C
51

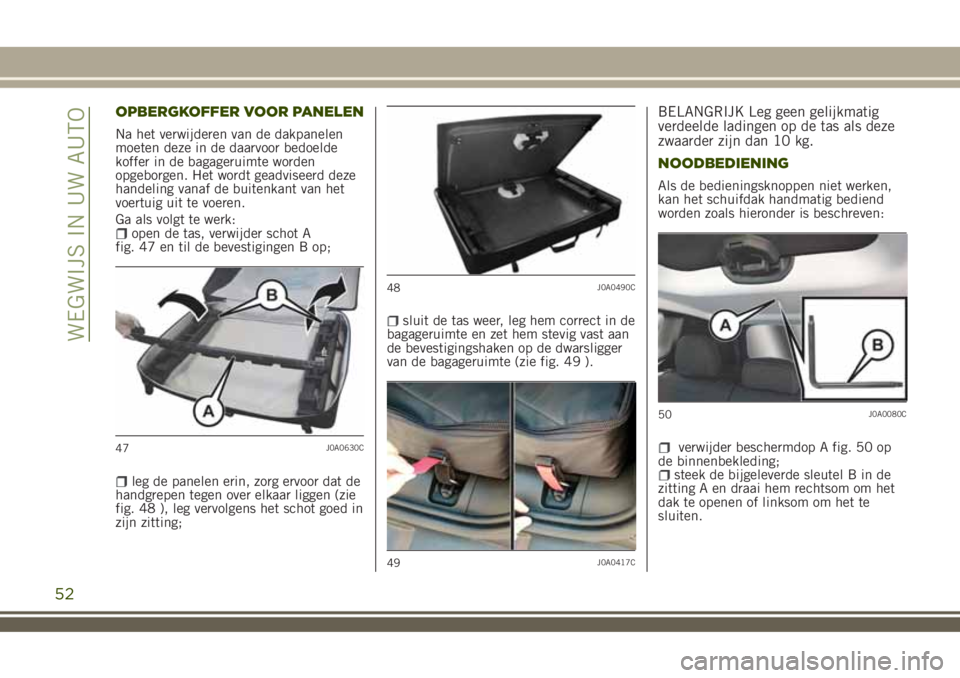

OPBERGKOFFER VOOR PANELEN
Na het verwijderen van de dakpanelen
moeten deze in de daarvoor bedoelde
koffer in de bagageruimte worden
opgeborgen. Het wordt geadviseerd deze
handeling vanaf de buitenkant van het
voertuig uit te voeren.
Ga als volgt te werk:
open de tas, verwijder schot A
fig. 47 en til de bevestigingen B op;
leg de panelen erin, zorg ervoor dat de
handgrepen tegen over elkaar liggen (zie
fig. 48 ), leg vervolgens het schot goed in
zijn zitting;
sluit de tas weer, leg hem correct in de
bagageruimte en zet hem stevig vast aan
de bevestigingshaken op de dwarsligger
van de bagageruimte (zie fig. 49 ).
BELANGRIJK Leg geen gelijkmatig
verdeelde ladingen op de tas als deze
zwaarder zijn dan 10 kg.
NOODBEDIENING
Als de bedieningsknoppen niet werken,
kan het schuifdak handmatig bediend
worden zoals hieronder is beschreven:
verwijder beschermdop A fig. 50 op
de binnenbekleding;
steek de bijgeleverde sleutel B in de
zitting A en draai hem rechtsom om het
dak te openen of linksom om het te
sluiten.
47J0A0630C
48J0A0490C
49J0A0417C
50J0A0080C
52
WEGWIJS IN UW AUTO

INITIALISATIEPROCEDURE
Bij een storing van de automatische
beweging bij het openen/sluiten of een
noodsituatie (zie beschrijving in de vorige
paragraaf), moet de automatische
bediening van het schuifdak opnieuw
worden geïnitialiseerd.
Ga als volgt te werk:
breng het dak naar de volledig
gesloten stand;
zet de startinrichting in STOP en
houdt hem daar gedurende 10 seconden;
zet de startinrichting naar MAR;druk de knop A fig. 42 in de
“gesloten” stand;
houd de knop minstens 10 seconden
ingedrukt, daarna zou het mechanisch
stoppen van de motor van het dak
hoorbaar moeten zijn;
druk binnen 5 seconden de knop A
opnieuw in de “gesloten” stand;
houd knop A ingedrukt: in deze stand
zal het dak automatisch een cyclus
openen en sluiten uitvoeren. Als dat niet
zo is, de handelingen vanaf het begin
herhalen;
houd knop A ingedrukt tot het dak
helemaal gesloten is: de
initialisatieprocedure is afgerond.
BELANGRIJK
12)Open het schuifdak niet als er een
imperiaal gemonteerd is. Open het
schuifdak niet als er sneeuw of ijs op ligt:
risico op beschadiging.
MOTORKAP
OPENEN
Ga als volgt te werk:trek hendel A fig. 51 in de richting
van de pijl;
verplaats hendel B fig. 52, in de
richting van de pijl en til de motorkap op;
51J0A0364C
53

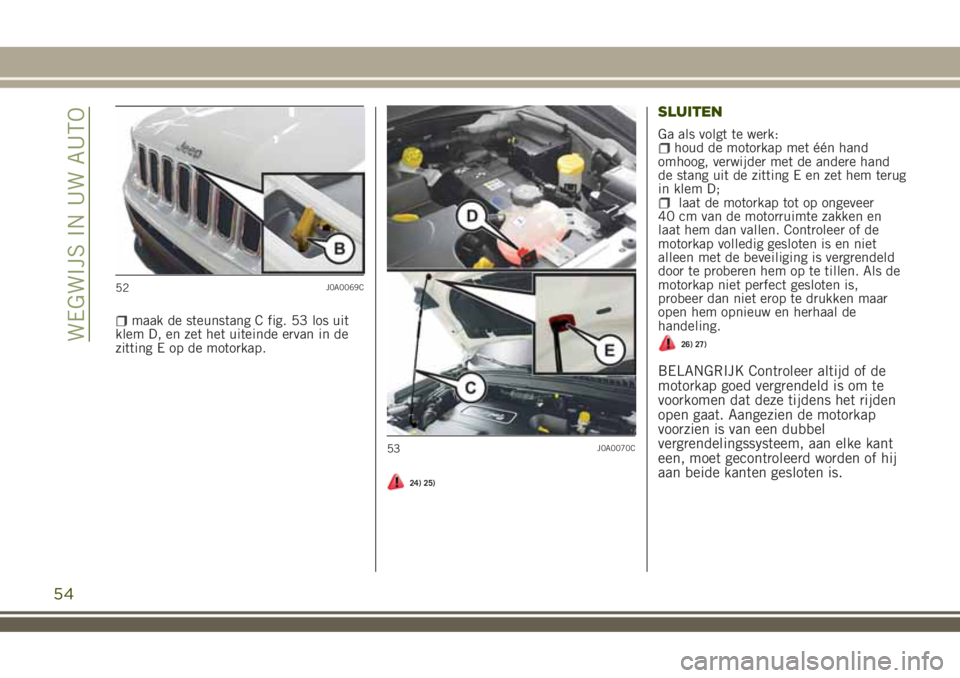

maak de steunstang C fig. 53 los uit
klem D, en zet het uiteinde ervan in de
zitting E op de motorkap.
24) 25)
SLUITEN
Ga als volgt te werk:houd de motorkap met één hand
omhoog, verwijder met de andere hand
de stang uit de zitting E en zet hem terug
in klem D;
laat de motorkap tot op ongeveer
40 cm van de motorruimte zakken en
laat hem dan vallen. Controleer of de
motorkap volledig gesloten is en niet
alleen met de beveiliging is vergrendeld
door te proberen hem op te tillen. Als de
motorkap niet perfect gesloten is,
probeer dan niet erop te drukken maar
open hem opnieuw en herhaal de
handeling.
26) 27)
BELANGRIJK Controleer altijd of de
motorkap goed vergrendeld is om te
voorkomen dat deze tijdens het rijden
open gaat. Aangezien de motorkap
voorzien is van een dubbel
vergrendelingssysteem, aan elke kant
een, moet gecontroleerd worden of hij
aan beide kanten gesloten is.
52J0A0069C
53J0A0070C
54
WEGWIJS IN UW AUTO

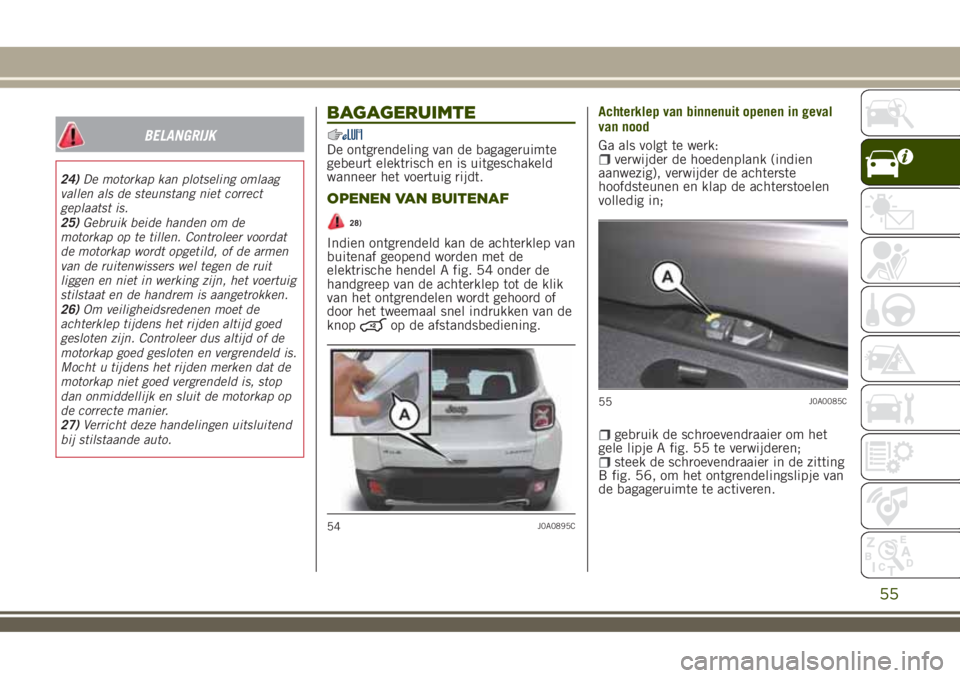

BELANGRIJK
24)De motorkap kan plotseling omlaag
vallen als de steunstang niet correct
geplaatst is.
25)Gebruik beide handen om de
motorkap op te tillen. Controleer voordat
de motorkap wordt opgetild, of de armen
van de ruitenwissers wel tegen de ruit
liggen en niet in werking zijn, het voertuig
stilstaat en de handrem is aangetrokken.
26)Om veiligheidsredenen moet de
achterklep tijdens het rijden altijd goed
gesloten zijn. Controleer dus altijd of de
motorkap goed gesloten en vergrendeld is.
Mocht u tijdens het rijden merken dat de
motorkap niet goed vergrendeld is, stop
dan onmiddellijk en sluit de motorkap op
de correcte manier.
27)Verricht deze handelingen uitsluitend
bij stilstaande auto.
BAGAGERUIMTE
De ontgrendeling van de bagageruimte
gebeurt elektrisch en is uitgeschakeld
wanneer het voertuig rijdt.
OPENEN VAN BUITENAF
28)
Indien ontgrendeld kan de achterklep van
buitenaf geopend worden met de
elektrische hendel A fig. 54 onder de
handgreep van de achterklep tot de klik
van het ontgrendelen wordt gehoord of
door het tweemaal snel indrukken van de
knop
op de afstandsbediening.Achterklep van binnenuit openen in geval
van nood
Ga als volgt te werk:
verwijder de hoedenplank (indien
aanwezig), verwijder de achterste
hoofdsteunen en klap de achterstoelen
volledig in;
gebruik de schroevendraaier om het
gele lipje A fig. 55 te verwijderen;
steek de schroevendraaier in de zitting
B fig. 56, om het ontgrendelingslipje van
de bagageruimte te activeren.
54J0A0895C
55J0A0085C
55

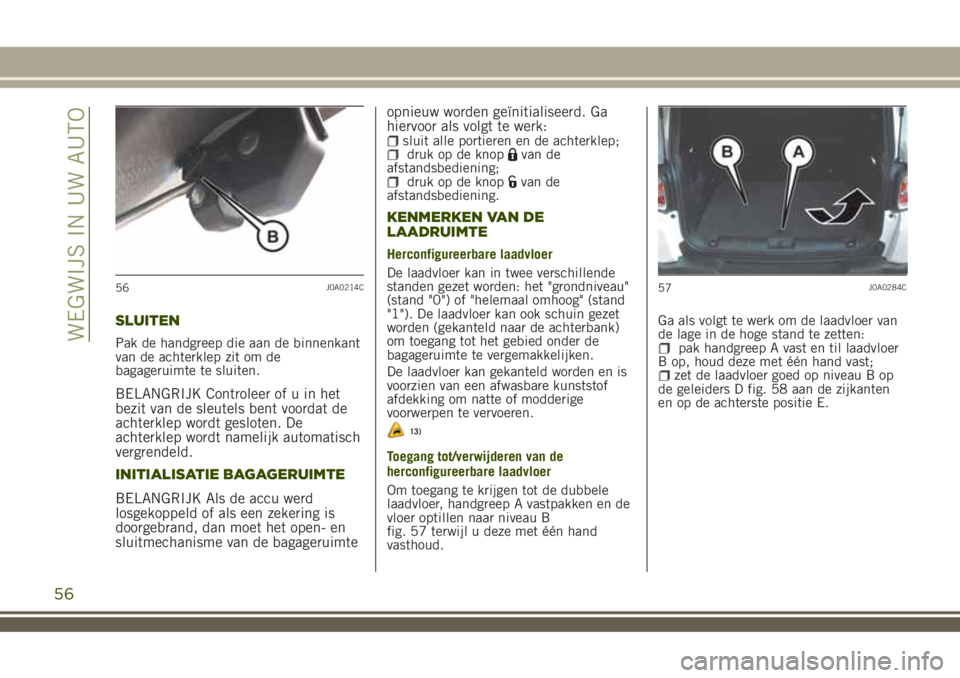

SLUITEN
Pak de handgreep die aan de binnenkant
van de achterklep zit om de
bagageruimte te sluiten.
BELANGRIJK Controleer of u in het
bezit van de sleutels bent voordat de
achterklep wordt gesloten. De
achterklep wordt namelijk automatisch
vergrendeld.
INITIALISATIE BAGAGERUIMTE
BELANGRIJK Als de accu werd
losgekoppeld of als een zekering is
doorgebrand, dan moet het open- en
sluitmechanisme van de bagageruimteopnieuw worden geïnitialiseerd. Ga
hiervoor als volgt te werk:
sluit alle portieren en de achterklep;druk op de knopvan de
afstandsbediening;
druk op de knopvan de
afstandsbediening.
KENMERKEN VAN DE
LAADRUIMTE
Herconfigureerbare laadvloer
De laadvloer kan in twee verschillende
standen gezet worden: het "grondniveau"
(stand "0") of "helemaal omhoog" (stand
"1"). De laadvloer kan ook schuin gezet
worden (gekanteld naar de achterbank)
om toegang tot het gebied onder de
bagageruimte te vergemakkelijken.
De laadvloer kan gekanteld worden en is
voorzien van een afwasbare kunststof
afdekking om natte of modderige
voorwerpen te vervoeren.
13)
Toegang tot/verwijderen van de
herconfigureerbare laadvloer
Om toegang te krijgen tot de dubbele
laadvloer, handgreep A vastpakken en de
vloer optillen naar niveau B
fig. 57 terwijl u deze met één hand
vasthoud.Ga als volgt te werk om de laadvloer van
de lage in de hoge stand te zetten:
pak handgreep A vast en til laadvloer
B op, houd deze met één hand vast;
zet de laadvloer goed op niveau B op
de geleiders D fig. 58 aan de zijkanten
en op de achterste positie E.
56J0A0214C57J0A0284C
56
WEGWIJS IN UW AUTO

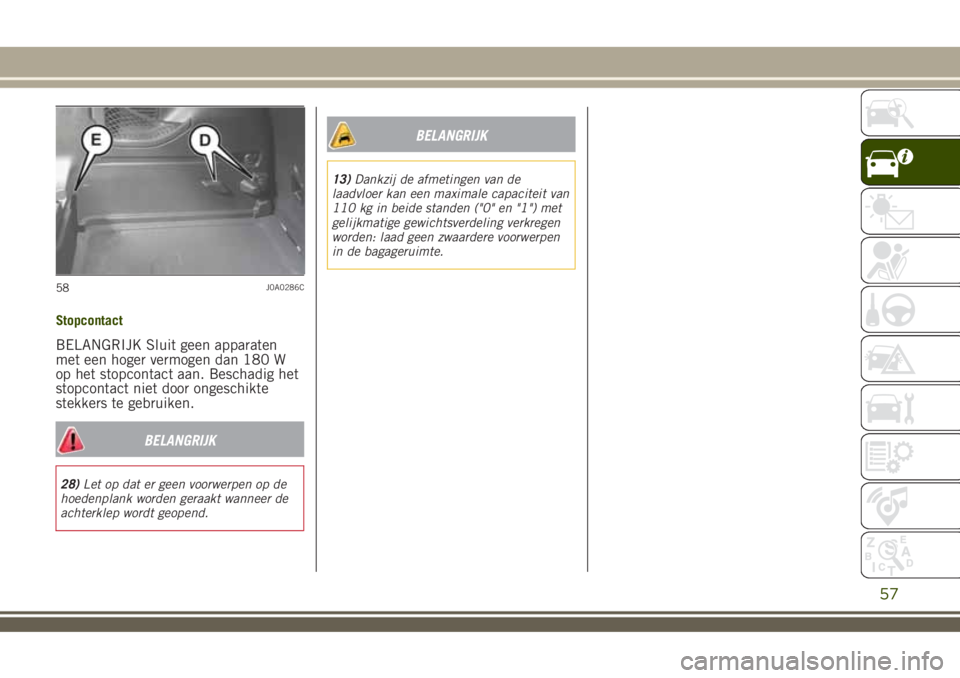

Stopcontact
BELANGRIJK Sluit geen apparaten
met een hoger vermogen dan 180 W
op het stopcontact aan. Beschadig het
stopcontact niet door ongeschikte
stekkers te gebruiken.
BELANGRIJK
28)Let op dat er geen voorwerpen op de
hoedenplank worden geraakt wanneer de
achterklep wordt geopend.
BELANGRIJK
13)Dankzij de afmetingen van de
laadvloer kan een maximale capaciteit van
110 kg in beide standen ("0" en "1") met
gelijkmatige gewichtsverdeling verkregen
worden: laad geen zwaardere voorwerpen
in de bagageruimte.
58J0A0286C
57

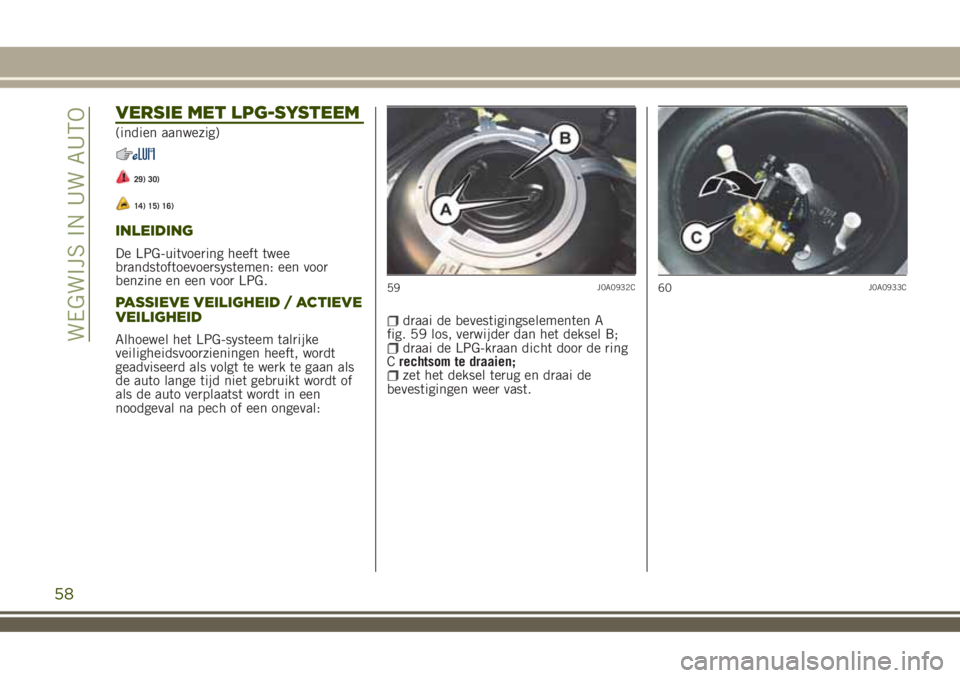

VERSIE MET LPG-SYSTEEM
(indien aanwezig)
29) 30)
14) 15) 16)
INLEIDING
De LPG-uitvoering heeft twee
brandstoftoevoersystemen: een voor
benzine en een voor LPG.
PASSIEVE VEILIGHEID / ACTIEVE
VEILIGHEID
Alhoewel het LPG-systeem talrijke
veiligheidsvoorzieningen heeft, wordt
geadviseerd als volgt te werk te gaan als
de auto lange tijd niet gebruikt wordt of
als de auto verplaatst wordt in een
noodgeval na pech of een ongeval:
draai de bevestigingselementen A
fig. 59 los, verwijder dan het deksel B;
draai de LPG-kraan dicht door de ring
Crechtsom te draaien;
zet het deksel terug en draai de
bevestigingen weer vast.
59J0A0932C60J0A0933C
58
WEGWIJS IN UW AUTO
